Produkttype	Oppvaskmaskin
Merke	Samsung
Modell	DW9000M
Installasjonstype	Innebygd
Bredde	60 cm
Høyde	85 cm
Dybde	60 cm
Vekt	50 kg
Energikilde	Elektrisk
Spenning	220-240 V
Frekvens	50 Hz
Strøm	10 A
Energiklasse	A+++
Vannforbruk	9.5 L per syklus
Kapasitet	14 kuvertsett
Støynivå	42 dB
Antall programmer	7
Programmer	Auto, Heavy, Normal, Eco, Quick, Rinse, Hygiene
Tilleggsfunksjoner	Halv last, Forsinket start, Barnesikring, Selvrensing
Tørkesystem	Kondensasjonstørking
Sikkerhetsfunksjoner	Antifloss-system, barnesikring, overløpsbeskyttelse
Vedlikehold	Rengjør filteret månedlig, sjekk spylearmer, avkalk jevnlig
Tilgjengelighet på reservedeler	Filter, spylearmer, hyller, oppvaskmiddelbeholder, tetninger
Reparasjonsmulighetsscore	8/10

Ofte stilte spørsmål - DW9000M SAMSUNG

Hvordan starter jeg en vaskesyklus på Samsung DW9000M?

Trykk på Power-knappen, velg ønsket syklus med programvelgeren, og trykk deretter på Start. Sørg for at vanntilførselen er åpen og at oppvaskmiddel er tilsatt.

Hvilke vaskesykluser er tilgjengelige?

Syklusene inkluderer Auto, Heavy, Normal, Eco, Quick, Rinse og Hygiene. Auto justerer basert på smussnivå.

Hvordan rengjør jeg filteret?

Fjern nedre kurv, drei filterenheten mot klokken og løft den ut. Skyll under rennende vann, skrubb om nødvendig, og sett den deretter sammen igjen. Rengjør månedlig.

Hvorfor tømmer ikke oppvaskmaskinen min?

Sjekk for tilstopping i filteret, avløpsslangen eller avfallsbehandlingen. Sørg for at avløpsslangen ikke er knekt. Kjør en skylle-syklus for å teste.

Hvordan tilsetter jeg skyllemiddel?

Åpne lokket på skyllemiddelbeholderen (vanligvis nær oppvaskmiddelskuffen), hell skyllemiddel til den er full, lukk lokket. Juster innstillingen om nødvendig.

Hva betyr feilkode '4E'?

Feilkode 4E indikerer et problem med vanntilførselen. Sjekk at vannkranen er helt åpen, at innløpsslangen ikke er knekt, og at vanntrykket er tilstrekkelig.

Kan jeg bruke vanlig oppvaskmiddel?

Nei, bruk kun oppvaskmaskinvaskemiddel (tabletter, pulver eller gel). Vanlig oppvaskmiddel skaper for mye skum og kan skade maskinen.

Hvordan laster jeg oppvaskmaskinen for best resultat?

Plasser tallerkener med innsiden innover, skåler vippet ned, og bestikk i kurven med håndtakene ned. Unngå å blokkere spylearmene. Bruk øverste hyller til glass.

Finnes det en barnesikringsfunksjon?

Ja, trykk og hold Child Lock-knappen (vanligvis merket med et nøkkelikon) i 3 sekunder for å aktivere. Gjenta for å deaktivere.

Hva er 'Selvrensing'-funksjonen?

Selvrensing-syklusen bruker høy temperatur vann for å rengjøre innsiden, og fjerner fett og lukt. Kjør den månedlig med en tom maskin.

BRUKSANVISNING DW9000M SAMSUNG

Installasjonshåndbok

Installasjonspakke (inkludert) 3 Installasjonspakke (ikke inkludert) 5 Påkrevd verktøy (ikke inkludert) 5

Installasjonskrav 6

Strømforsyning 6 Jording 6 Vannforsyning 6 For å redusere risikoen for lekkasjer: 6 Vannstopper (Aqua Stop) 6 Avløp 7 Gulvfeste 7 Romtemperatur 7 Prøvekjøring 7

Trinnvis installasjon 8

Kabinettdimensjoner 9 SBI-modeller (Semi Built-In, DW60M9***S*) 14 FBI-modeller (Fully Built-In) 20

Gulvlist 27

Emballasjen kan medføre fare for kvelning og skal derfor oppbevares utilgjengelig for barn.

Installasjonspakke (inkludert)

Toppbraketter (2) 12 skruer med ∅4 (8)

Beskyttelsestape Støttefot

Tilpassede platefester (2 trefester)

43 skruer med ∅4 (4)

16 skruer med ∅4 (2)

Gummilist

Plasthetter (4 stk.)

Installasjon

Beskyttelsestape Støttefot

Tilpassede platefester (2 trefester)

43 skruer med ∅4 (4)

16 skruer med ∅4 (2)

Gummilist

5 mm avstandsstykker i tre (7 stk.)

Plasthetter (4 stk.)

12 skruer med ∅4 (8)

Beskyttelsestape Støttefot

8 skruer med ∅4 (2)

Sparkeplatefeste (2 stk.)

Sparkeplate Nedre del

Plasthetter (4 stk.)

Norsk4

Installasjonspakke (ikke inkludert)

Slangeklemme

Påkrevd verktøy (ikke inkludert)

til understell foran

Beskyttelsesbriller Hansker Lommelykt Fastnøkkel (22 mm)

Torx T20 skrujern Tang Avbitertang Målebänd

Blyant Phillips-skrutrekker Flat skrutrekker Skjærekniv

Nivå Hullsag

Installasjon

Installasjonskrav

All kobling og boring skal utføres av en kvalifisert tekniker for å forhindre brann, elektrisk støt eller personlig skade.

Strømforsyning

• Oppvaskmaskinen trenger en egen strømforsyning på 220-240 V, 50 Hz.
• Strømuttak med maksimal strøm på 16 A (11 A for oppvaskmaskinen)

ADVARSEL

• Du må ikke bruke en skjøteledning.
• Bruk kun støpselet som følger med oppvaskmaskinen.
• Etter installasjonen kontrollerer du at strømledningen ikke er bøyd eller skadet.

Jording

For å redusere risikoen for lekkasjer:

• Ha vannkraner lett tilgjengelig. - Slå av kranene når oppvaskmaskinen ikke er i bruk. - Kontroller regelmessig at vannslangene ikke lekker. - Forsegle vannkoblingene og skjøtene med Teflon-tape eller andre tetningsmidler for å stoppe en lekkasje.

Vannstopper

Vannstopperen er en elektrisk del som skal forhindre vannlekkasjer. Vannstopperen er koblet til vannforsyningsslangen og stopper vannstrømmen automatisk i tilfelle av skader på slangen.

! OBS

• Håndter vannstopperen forsiktig.
• Ikke bøy eller vri vannforsyningsslangen som er koblet til vannstopperen. Hvis vannstopperen har blitt skadet, skal du med en gang stenge vannkranene og dra ut støpselet. Ta deretter kontakt med Samsung kundeservice nær deg eller en kvalifisert tekniker.

Avløp

Hvis vaskemaskinen er koblet til et eget avløpssystem, kobler du avløpsslangen til et avløp som er mellom 30 cm og 70 cm over bakken. Hvis du kobler avløpsslangen til et avløpssystem som er mer enn 80 cm over bakken, kan det føre til at vannet i oppvaskmaskinen renner tilbake.

Gulvfeste

Vaskemaskinen må installeres på et solid gulv som gir godt feste. Tregulv kan måtte forsterkes for å minimere vibrasjoner. Ikke installer maskinen på tepper eller gulvbelegg. Tepper og gulvbelegg bidrar til vibrasjoner og kan føre til at vaskemaskinen beveger seg litt mens den er i bruk.

ADVARSEL

Ikke installer vaskemaskinen på et sted som er utsatt for frost. Det vil alltid ligge litt vann i vannventilen, pumpen og slangen. Hvis dette vannet fryser, kan det føre til skader på vaskemaskinen og komponentene.

Prøvekjøring

Når du har installert vaskemaskinen, starter du Quick-cycle-programmet for å kontrollere at den er riktig montert.

Installasjon

Trinnvis installasjon

Installasjonsprosedyren kan variere avhengig av modellen.

TRINN 1 Velge plasseringssted

Velg et sted som oppfyller følgende krav:

• Plasseringen må ha et solid gulvunderlag som kan tåle vekten av vaskemaskinen.
• Plasseringen må være i nærheten av en vask med enkel tilgang til vannforsyningen, avløp og strømuttak.
• Plasseringen må være slik at du enkelt kan fylle vaskemaskinen med tøy.
• Plasseringen må ha tilstrekkelig plass til at døren på vaskemaskinen enkelt kan åpnes og det må være tilstrekkelig rom mellom vaskemaskinen og kabinettsidene.
• Bakveggen må være fri for hindringer.

Plassering på et nytt sted

1. Skjær et hull i siden på kabinettet under vasken med en hullsag. (A).
2. Hvis bunnen inni kabinettet til vasken er hevet over kjøkkengulvet og er høyere enn tilkoblingene på oppvaskmaskinen, lager du et hull i bunnen i kabinettet og i kabinettsiden (B).

MERK

• Hvis du bytter ut en gammel oppvaskmaskin, må du kontrollere at de eksisterende koblingene er kompatible med den nye oppvaskmaskinen. Hvis dette ikke er tilfelle, må du bytte koblingene.
• Du må muligens sage et hull på motsatt side av kabinettet alt etter hvor strøminntaket ligger.

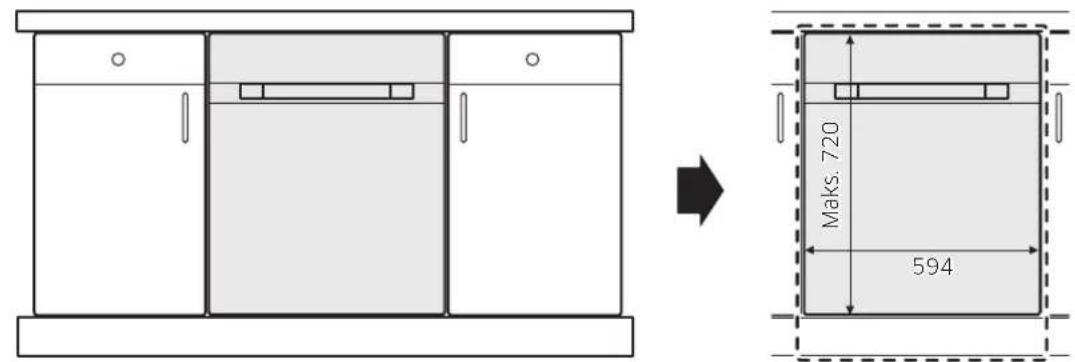

Kabinettdimensjoner

MERK

Sjekk om avstanden mellom gulvet og undersiden av benkeplaten er mer enn 860 mm. Hvis den er det, må du bytte ut det bakre understellet med støttefoten som følger med i installasjonspakken. Se neste avsnitt for mer informasjon. Hvis vasken er lavere enn 860 mm, går du til TRINN 3.

Installasjon

TRINN 2 Bytte understell bak

Hvis avstanden mellom gulvet og undersiden av benkeplaten er mer enn 860 mm, må du bytte ut det bakre understellet med støttefoten som følger med, før installasjon.

1. Legg oppvaskmaskinen på ryggen.

! OBS

Ikke plasser oppvaskmaskinen på siden. Vann kan rinne ut.

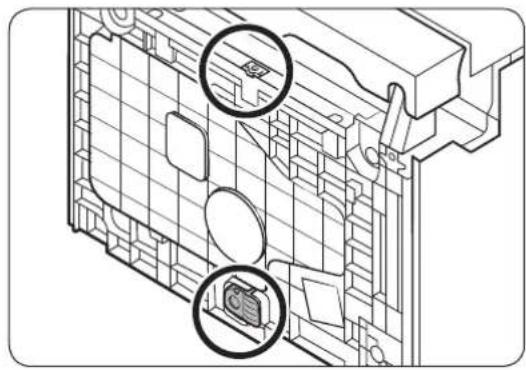

1. Lokaliser understellet bak på oppvaskmaskinen.

1. Skru Torx T20 skrujernet mot klokken som vist for å fjerne understellet bak.

Norsk10

1. Finn frem støttefoten i installasjonspakken. Plasser støttefoten i hullet hvor det bakre understellet sto, og skru skrutrekkeren med klokken for å feste støttefoten.
2. Når du har festet støttefoten, vrir du på støtten foran for å sette støttene på linje. Finjusteringer foretas i TRINN 5.

! OBS

Vær forsiktig når du flytter på oppvaskmaskinen. Ikke dra oppvaskmaskinen bortover gulvet. Dette kan skade støttene både foran og bak.

TRINN 3 Kontroller vantrykket

• Vannforsyningstrykket må være mellom 0,05 MPa og 0,8 MPa. - Påse at vanntemperaturen ikke overstiger 60 °C. Hvis vannet er varmere, kan det føre til funksjonsfeil. - Kontroller at vannforsyningsventilen er skrudd av før du kobler vannslangen til oppvaskmaskinen.

Installasjon

TRINN 4 Plasser slangene

1. Rengjør undersiden av benkeplaten.

1. Plasser beskyttelsestapen som vist.

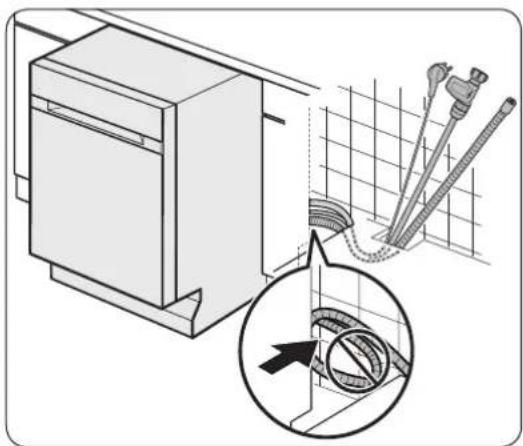

1. Fest strømledningen, vannslangen og avløpet.
2. Trekk disse gjennom hullet mot vasken.

! OBS

• Vær forsiktig slik at du ikke bøyer eller bretter strømledningen eller slangene.
• Ikke fjern gråpapiret bak på oppvaskmaskinen. Dette papiret holder baksiden mot veggen ren.

Norsk12

TRINN 5 Sett oppvaskmaskinen i vater

Hvis du har en FBI-modell (Fully Build-In), går du til TRINN 6 og installerer det tilpassede panelet først. Deretter går du tilbake til dette trinnet (TRINN 5) og setter oppvaskmaskinen i vater.

Du kan justere høyden på oppvaskmaskinen for å sette den i vater. Merk at vaskemaskinen kun er plassert halvveis inn når du gjør dette.

1. Bruk vateret for å kontrollere at oppvaskmaskinen står rett.
2. Du justerer høyden foran ved hjelp av en 22 mm fastnøkkel.
3. Du reduserer høyden ved å skru støtten mot klokken.
4. Du hever maskinen ved å skru støtten med klokken.
5. Høyden bak justeres ved hjelp av Torx T20 skrujernet nederst på midten av oppvaskmaskinen.
6. Du reduserer høyden ved å skru med klokken.
7. Du hever maskinen ved å skru mot klokken.
8. Når oppvaskmaskinen står i vater, kontrollerer du at døren åpnes og lukkes på riktig vis.

Installasjon

TRINN 6: Installasjon av tilpasset panel (kun SBI- / FBI-modeller)

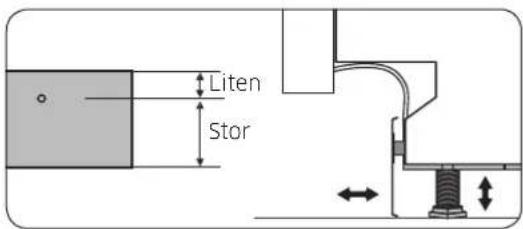

Hvis gummilisten er bredere enn oppvaskmaskinen, kutter du listen slik at den passer til oppvaskmaskinen.

1. Velg om du vil plassere panelet på linje med topp eller bunn av kabinettene.

A. Plasser panelet på linje med toppen av kabinettet. B. Plasser panelet på linje med bunnen av kabinettet.

OBS

Merk at disse metodene er ulike.

Norsk 14

1. Plasser oppvaskmaskinen helt inn under benkeplaten.
2. Plasser øvre del av installasjonsmalen like under oppvaskmaskinens dørhåndtak.
3. Merk plasseringen på begge sider av installasjonsmalen.

- For A: Ved øvre kant på kabinettet.

- For B: Ved nedre kant på kabinettet.

Installasjon

1. Legg installasjonsmalen tilbake på panelet.
2. For A: Plasser merkene på installasjonsmalen ved den øvre kanten på panelet.
3. For B: Plasser merkene på installasjonsmalen ved den nedre kanten på panelet.
4. Bruk gjennomsiktig tape for å feste installasjonsmalen midlertidig til panelet.
5. Merk plasseringen til de seks skruehullene på panelet i henhold til installasjonsmalen.

MERK

Baksiden av panelet festes til døren på oppvaskmaskinen.

! OBS

Bruk et tilpasset panel som veier mellom 2,5 og 8 kg.

1. Fjern installasjonsmalen og stram til festene nede på panelet (B) med to skruer (C, 16 x ∅4) som vist.

Samlet høyde på avstandsstykkene må ikke overgå høydedifferansen du målte. Hvis avstandsstykkene er høyere, kan det hende at panelet ikke passer.

Installasjon

1. Hold panelet mens du fester det til døren. Plasser panelfestene (B) i tilsvarende hull nær bunnen av døren som vist.
2. Skyv det tilpassede panelet oppover for å feste det.

1. Åpne døren på oppvaskmaskinen og fjern de to skruene.

! OBS

Vær forsiktig når du åpner døren. Hvis springfjæren ikke er korrekt stilt inn, kan døren åpne eller lukke seg uventet og føre til fysisk skade.

Norsk18-

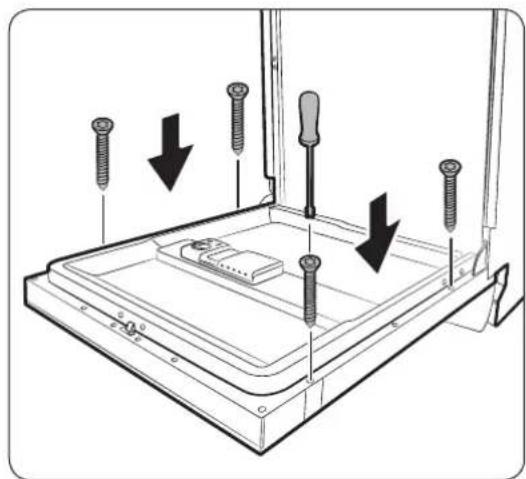

1. Fest det tilpassede panelet til døren ved hjelp av fire skruer (43 x ∅4).

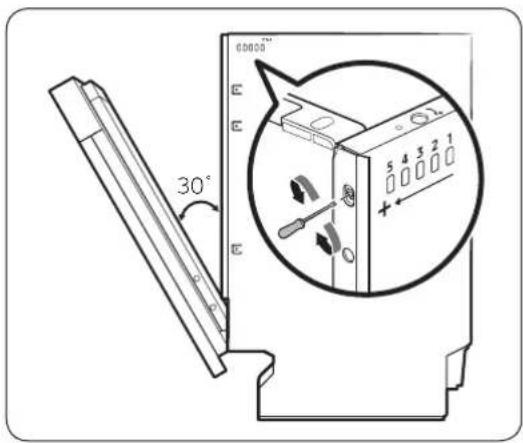

1. Se i tabellen nedenfor og juster fjærnivået ved å bruke fjærskruen med en Torx T20-skrutrekker på forsiden av oppvaskmaskinen.
2. Juster fjærnivået mens døren er åpnet omtrent 30 grader.
3. Døren skal holde seg i posisjon. Den skal ikke falle av når den åpnes.

! OBS

Ikke juster fjærnivået mens døren er helt åpen.

Anbefalte nivåer

Nivå Vekt på det tilpassede panelet (kg)
Nivå 1-2 2-5
Nivå 2-3 5-6
Nivå 3-4 6-7
Nivå 4-5 7-9

! OBS

Hvis panelet veier mer enn 9 kilo, kan døren falle av når den åpnes. Paneler som veier mer enn 9 kilo, anbefales ikke.

Installasjon

1. Installer den medfølgende gummilisten (A) ved å sette den inn i de tre hullene nederst på døren. (Gjelder kun for enkelte modeller)
2. Plasser installasjonsmalen bak på det tilpassede panelet og fest det midlertidig med gjennomsiktig tape. Merk at baksiden av panelet skal festes til døren på oppvaskmaskinen.

! OBS

• Den øvre delen av panelet skal ligge på samme høyde som øvre del av installasjonsmalen.
• Bruk et tilpasset panel som veier mellom 4 og 9 kg.
• Merk av de seks punktene som vises på installasjonsmalen.
• Fjern installasjonsmalen og stram til festene på panelet (B) ved toppen med to skruer (C, 16 x ∅4) som vist.

1. Hold panelet mens du fester det til døren. Plasser panelfestene (B) i tilsvarende hull øverst på døren som vist.
2. Skyv det tilpassede panelet nedover for å feste det.

! OBS

Ikke la panelet stikke ut mer enn 30 mm fra toppen av oppvaskmaskinen.

1. Skjær gummilisten (A) ved hjelp av en skjærekniv slik at den ligger i flukt med fronten på oppvaskmaskinen slik den prikkede linjen viser.
2. Se i tabellen nedenfor og juster fjærnivået ved å bruke fjærskruen med en Torx T20-skrutrekker på forsiden av oppvaskmaskinen.
3. Juster fjærnivået mens døren er åpnet omtrent 30 grader.
4. Døren skal holde seg i posisjon. Den skal ikke falle av når den åpnes.

! OBS

Ikke juster fjærnivået mens døren er helt åpen.

Anbefalte nivåer

Nivå Vekt på det tilpassede panelet (kg)
Nivå 1-2 4-5
Nivå 2-3 5-6
Nivå 3-4 6-7
Nivå 4-5 7-9

! OBS

Hvis panelet veier mer enn 9 kilo, kan døren falle av når den åpnes. Paneler som veier mer enn 9 kilo, anbefales ikke.

Installasjon

1. Åpne døren på oppvaskmaskinen og fjern de to skruene.

! OBS

Vær forsiktig når du åpner døren. Hvis springfjæren ikke er korrekt stilt inn, kan døren åpne eller lukke seg uventet og føre til fysisk skade.

1. Fest det tilpassede panelet til døren ved hjelp av fire skruer (43 x ∅4).

TRINN 7 Sikre oppvaskmaskinen

Du kan bruke brakettene for å feste oppvaskmaskinen til benkeplaten. Du kan også bore hull i kabinettsidene for å feste oppvaskmaskinen.

Til benkeplaten ved hjelp av brakettene

1. Plasser brakettene som følger med i hullene foran øverst på oppvaskmaskinen som vist.
2. Skyv oppvaskmaskinen tilbake under benkeplaten.
3. Stram til begge to skruene (12 x ∅4) for å feste brakettene.

MERK

1. Koble til vannslagen, men ikke åpne vannkranen før installasjonen er over.

Installasjon

Til sidene

1. Stram de 4 skruene (∅4 X 12) på de 4 stedene (merket på illustrasjonen).
2. Sett inn de medfølgende plasthetene på de 4 stedene hvor skruene strammes.
3. Koble til vannslagen, men ikke åpne vannkranen før installasjonen er ferdig.

TRINN 8 Koble til avløpsslangen

1. Løsne slangeholderen fra oppvaskmaskinen og skjær av den delen som stikker ut av holderen som vist.
2. Fest holderen til veggen ved hjelp av to skruer (12 x ∅4).
3. Sett avløpsslangen inn i holderen slik at avløpsslangen blir plassert mellom 30 og 80 cm fra bunnen.

1. Koble avløpsslangen til avløpet.

OBS

• Påse at avløpet installeres skikkelig slik at ikke avløpsslangen løsner fra avløpet under tømmingen.
• Avløpsslangen, vannslangen og strømkabelen skal ikke være brettet eller bøyd.

Installasjon

TRINN 9 Siste sjekk

1. Fjern skumgummi, papiremballasje og unødvendige deler fra oppvaskmaskinen.
2. Skru på kretsbryteren.
3. Åpne vannforsyningsventilen for å tilføre vann til oppvaskmaskinen.
4. Koble til oppvaskmaskinen og skru den på. Velg deretter Quick-cycle og start programmet.
5. Kontroller at oppvaskmaskinen går som normalt og se etter vannlekkasjer mens oppvaskmaskinen er i gang. Husk å se etter vannlekkasjer på begge sider av vannslangen og avløpsslangen.

Gulvlist

Fest gulvlisten som vist i henhold til modell eller installasjonsforhold.

Ferdigkuttet gulvlist (DW60M9****US Series)

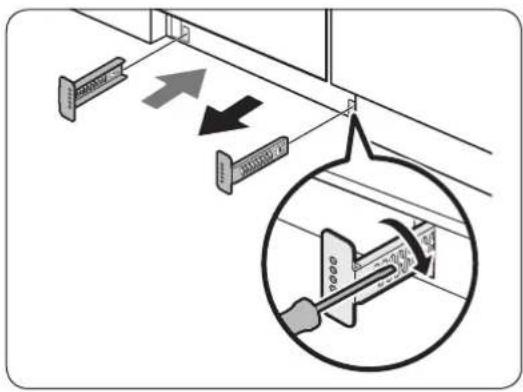

1. Plasser brakettene som følger med nederst på oppvaskmaskinen. Sett dem i riktig stilling.
2. Figuren til venstre viser hvordan du fester dem i riktig rekkefølge og hvordan de skal plasseres.

1. Før den ferdigkuttede gulvlisten inn i brakettene først og stram deretter skruene til panelet. Sammenlign med figuren til venstre for å kontrollere at du har satt brakettene på riktig sted.

! OBS

Påse at gulvlisten ikke hindrer deg fra å åpne eller lukke døren på oppvaskmaskinen.

1. Skyv gulvlisten med brakettene inn under oppvaskmaskinen som vist på figuren.

1. Plasser listen på gulvet foran oppvaskmaskinen. Påse at gulvlisten ikke hindrer deg fra å bruke døren på oppvaskmaskinen.

Sparkeplate (kun enkelte modeller)

Følg disse trinnene hvis du vil installere en sparkeplate.

1. Plasser bakdelen bak sparkeplaten slik at hullene står ovenfor hverandre.

1. Du kan justere høyden på oppvaskmaskinen ved hjelp av støttene foran slik at sparkeplaten får plass.

MERK

Hvis oppvaskmaskinen er hevet ved hjelp av støttene, snur du sparkeplaten oppned slik at den får plass.

Installasjon

1. Fest sparkeplaten til oppvaskmaskinen ved hjelp av brakettene til sparkeplaten. Kontroller at du plasserer dem riktig vei. Se figuren for mer informasjon.
