BRUKSANVISNING MEBS2246M4 LawnMaster

Oversatt fra engelsk

ADVARSEL! Les denne brukerveiledningen nøye før bruk, av sikkerhetshensyn for deg selv og andre. Oppbevar veiledningen på et sikkert sted, og la den følge med apparatet hvis du selger det eller gir det videre.

Serienummer

CE

INNHOLDSFORTEGNELSE

Innhold	2
Spesifikasjoner	2
Innledning
Generelle sikkerhetsinstrukser	3-7
Symboler
Elektrisk
Beskrivelse	12
Montering	13-16
Drift	17-19
Vedlikehold	20-23
Feilsøking	24
Avfallshåndtering og miljø
Garanti	25-26

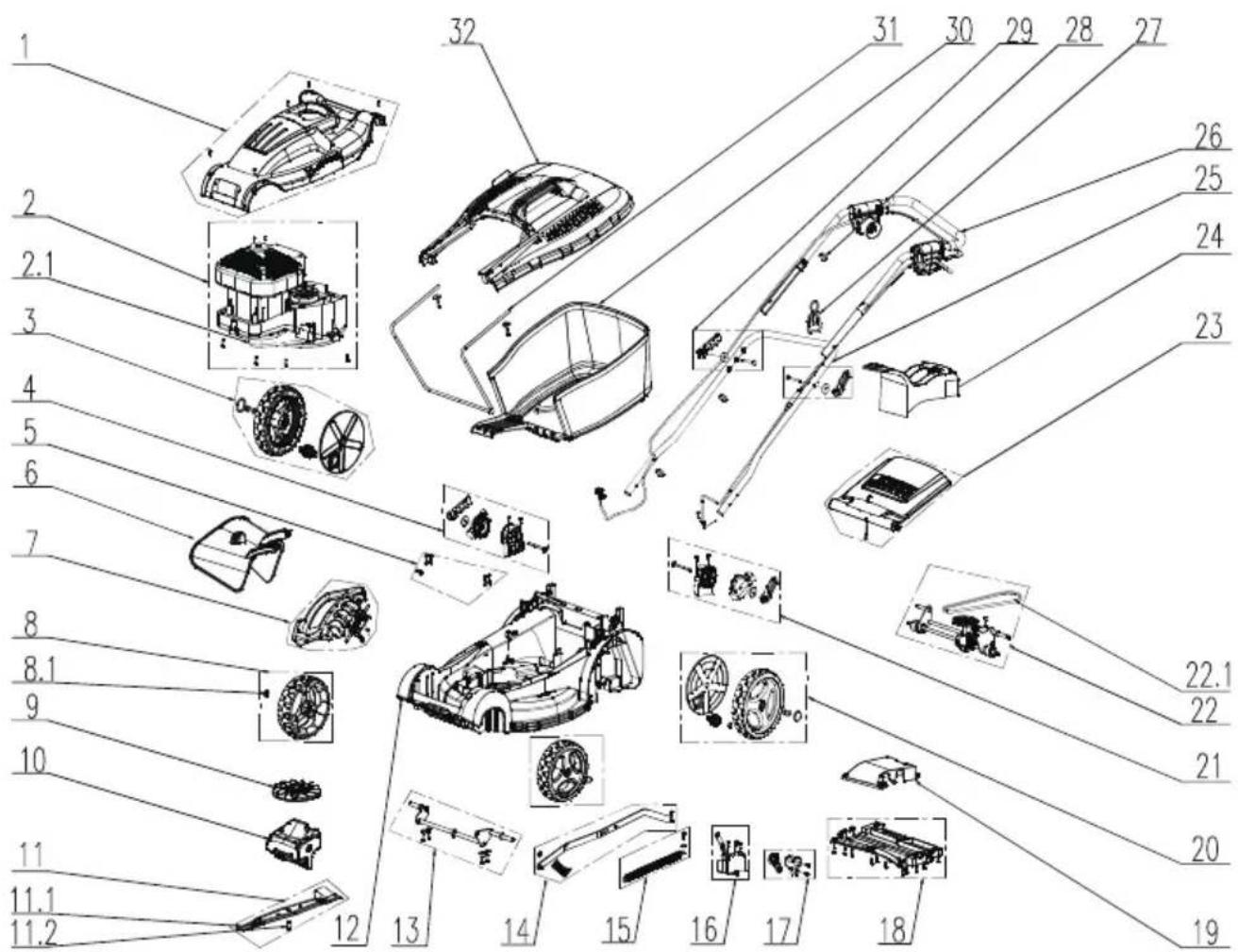

Sprengskisse		27
Samsvarsærklæring	28

SPESIFIKASJONER

Gressklipper MEBS2246M

Spenning			220-240V	~
Strøm
Turtall uten belastning
Klippebredde
Høydejustering
Gressoppsamler	60 liter
Hjulstørrelse	200 / 255mm
Vekt	29 kg
Kapslingsklasse mot væsker		IP24
Lydtrykksnivå (Lpa)				72,7
Målt lydeffektnivå (Lwa)		92,7 dB (A), K = 3.3 dB
Garantert lydeffektnivå (Lwa)		96 dB (A)
Vibrasjons ved håndtaket		≤ 2.5 m / s	2
Isoleringsklasse		II /

Dette produktet har mange funksjoner for å gjøre bruken mer behagelig og hyggelig. Sikkerhet, ytelse og pålitelighet er gitt topp prioritet i utformingen av dette produktet slik at det er lett å vedlikeholde og drifte.

GENERELLE SIKKERHETSINSTRUKSJONER

■ Merknad: Forsynings strøm til utstyret bør være en kurs beskyttet av en RCD med en maksimal utløserstrøm på 30 mA.
- Ikke la andre som ikke er kjent med bruksanvisningen bruke gressklipperen. Lokale bestemmelser kan fastsette minstealderen for brukeren.
■ Koble fra strømledningen før du utfører enhver kontroll, service og vedlikeholdsarbeid.
■ Brukeren er ansvarlig for eventuelle skader forårsaket av gressklipperen på personer som oppholder seg i klippeområdet.
■ Arbeid kun i dagslys, eller sørg for tilstrekkelig belysning.
■ Kontroller alltid klipperen for tegn på skade.
■ Sørg for at alle sikkerhetsdeler er montert og fungerer riktig.
■ Bruk aldri gressklipperen när du er trett.
- Bruk aldri gressklipperen i lukkede eller dårlig ventilerte rom, eller hvis det er brennbare eller eksplosive væsker, damp eller gasser i nærheten.
- Slå av motoren og koble fra strømledningen før du tar ut evt. blokkeringer i utløpskanalen og før du sjekker, rengjør eller utfører arbeid på gressklipperen eller hvis klipperen har truffet et fremmedlegeme.
- Før bruk. Inspiser alltid gressklipperen før bruk. Se etter tegn på slitasje eller skader på klippebladene, festeboltene og hele skjæreenheten. For å unngå ubalanse, må alle klippeblader og festebolter alltid skiftes samtidig dersom noen er slitte eller skadet.
■ Skadede deler på klipperen må erstattes av kvalifisert personell. Bruk bare originale reservedeler.
■ Følg instruksjonene for å montere eller fjerne kniven. Bruk av vernehansker.

• Sjekk sikkerthetsinstruksjonene før bruk og fjern gjenstander som kan bli fanget og kastet ut av klipperen. Fremmedlegemer må fjernes før du begynner å klippe. Hold et øye på skjøteledninger som du bruker til klipperen. Bruk alltid sterk, anti-skli skotøy og lange bukser når du bruker gressklipperen. Aldri klippe barfot eller i sandaler.
  ■ Bruk alltid gressklipperen med gressoppsamler som er festet til klipperen eller med luken stengt hvis du ikke bruker gressoppsamleren.
• Ikke løft gressklipper när du starter motoren.
• Grip aldri inn roterende deler med hendene eller føttene. Holde alltid føtter og hender unna utkasteråpningen.
  ■ Før du fester eller tømmer gressoppsamleren, slå av motoren og vent til kniven har stoppet.
  ■ Anbefalt sikkerhetsavstand (10 meter) må opprettsholdes til enhver tid.
• Vær spesielt forsiktig når du klipper i en skråning. Ikke bruk i skråninger med en vinkel på > 15grader. Sørg for at du alltid står stødig. Klipp på skrå, aldri rett opp eller ned. Vær spesielt forsiktig når du endrer klipperetning, eller trekker gressklipperen mot deg.
  ■ Før du løfter gressklipperfor å transportere den, slå av motoren, koble fra strømledningen og vent til kniven har stoppet.
• Sørg for at ingen, spesielt ikke barn og dyr, befinner seg i umiddelbar nærhet av gressklipperen mens motoren er i gang. Pass på at alle holder seg minst 10 meter unna gressklipperen mens motoren er i gang.
  ■ Oppevar gressklipperen på et tørt sted.
  ■ Reparasjonsarbeid på elektriske deler på gressklipperen kan kun utføres av en elektriker.
• Strømledningene må ikke være av dårligere kvalitet en H07RN-F, som beskrevet i DIN 57 282 / VDE 0282 og må ha et minimum tverrsnitt på 1,5 mm2. Kontakten må ha sikkerhetskontakter, og kontakten må være sprutsikker. Skjøteledningen må tres

gjennom avlastningsklemmen på håndtaket, å kobles til bryterkontakten. Sjekk om skjøteledningen viser tegn på å være slitt, skadet eller for gammel. Gressklipperen må aldri brukes hvis skjøteledningen ikke er i perfekt stand (dette gjelder også for kabelen til motoren på selve gressklipperen). Hvis skjøteledningen blir skadet mens klipperen er i gang, trekk straks ut strømmen og sjekk deretter skadens omfang.

• Når du starter motor må ikke gressklipperen vippes, unntatt hvis den må løftes for å startes. i så fall, vipp den bare opp så høyt som strengt nødvendig, og løft bare den enden som er lengst borte fra brukeren.
  ■ Hvis gressklipperen begynner å vibrere unomalt, stopp den og sjekk hva det skyldes. Trekk ut støpslet umiddelbart hvis gressklipperen begynner å vibrere unormalt.
  ■ Sørg for at alle muttere, bolter og skruer er stramme og at klipperen er i forsvarlig stand før bruk.
• Slå av motoren og trekk ut støpselet fra strømforsyningen hvis klipperen treffer et fremmedlegeme. Sjekk klipperen for skader og utfør nødvendig reparasjonsarbeid før du starter klipperen igjen.
• Ikke la klipperen stå ute i regnet. Plenen må ikke være våt eller veldig fuktig.
  ■ Kontroller at du har trygt fotfeste hele tiden mens du arbeider med klipperen.
  ■ Bare skyv klipperen i gangfart.
  ■ Vær spesielt forsiktig når du skifter retning med klipperen mens du arbeider i en skråning.
  ■ Vær spesielt forsiktig når du endrer retning av klipperen eller drar den mot deg.
• Slå av gressklipperen hvis det må vippes til transportformål, når du må over andre underlag enn gress, og når du flytter klipperen til og fra det området du ønsker å klippe.
  ■ Betjen startbryteren forsiktig i samsvar med produsentens instruksjoner. Sørg for at føttene er langt nok unna knivbladet!

Ikke start motoren hvis du står foran utkasteråpningen.

• Ikke rør kniven før maskinen er koblet fra strømnettet og kniven har stoppet.
  ■ Du må aldri løfte eller bære klipperen mens motoren er i gang.
  ■ Slå av motoren og trekk ut kontakten før du forlater gressklipperen.
• La motoren avkjøles før du setter maskinen i lukkede rom for oppbevaring.
• Sjekk gressoppsamleren med jevne mellomrom for tegn på slitasje og for å sikre at den fortsatt er i perfekt stand.
• Før du justerer eller rengjør gressklipperen, eller sjekker om strømledningen er bøyd eller skadd, husk å slå av gressklipperen og trekke ut strømmen før du begynner.
• Kontaktsoklene på kontaktene må være laget av gummi, myk PVC, eller et annet termoplastisk materiale med samme styrke, eller dekket med slikt materiale
  ■ Pass på at du ikke skyver gressklipperen over områder der skjøteledningen ikke kan trekkes fritt.
  ■ Unngå å slå gressklipperen av og på mange ganger i løpet av kort tid, og la aldri noen leke med ON/OFFbryteren
• Som en følge av spenningsvariasjonene denne gressklipperen forårsaker när den startes opp, kan annet utstyr koblet til samme strømkurs påvirkes hvis kursen ikke er i perfekt stand. i så fall må de nødvendige steg tas (som for eksempel å koble gressklipperen til en annen kurs, eller å koble gressklipperen til en kurs med lavere impedans)
• Dette verktøyet er ikke utformet for å brukes av personer (deri blant barn) med begrensede fysiske, sansemessige eller mentale evner, eller personer uten erfaring og/eller kunnskap, hvis de ikke er under oppsyn av en person som er ansvarlig for deres sikkerhet, eller har fått instrukser fra en slik person om trygg bruk av verktøyet. Barn må alltid være under oppsyn, for å sikre at de ikke leker med gressklipperen.

⚠ FORSIKTIG!

Les alle sikkerhetsregler og instruksjoner.

Les alle sikkerhetsregler og -instrukser. Hvis sikkerhetsinstruk-sene ikke følges, eller følges på feil måte, kan dette resultere i elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsregler og instrukser på et trygt sted for fremtidig bruk

• Ikke å bruke gressklipperen hvis ledningene er skadet eller slitt.
• Ikke koble en skadet ledning til strømtilførselen eller ta på en skadet ledning før den er koblet fra strømtilførselen. En skadet ledning kan føre til kontakt med strømførende deler.
• Ikke berør knivbladet før maskinen er koblet fra strømtilførselen og bladet har stanset helt
  ■ Hold skjøteledninger unna knivbladet. Bladet kan forårsake skade på ledningene og føre til kontakt med strømførende deler
  ■ Koble fra strømtilførselen (dvs. dra støpselet ut av stikkontakten):

a. hver gang maskinen forlates uten tilsyn.
b. før en blokkering fjernes.
c. før du sjekker, rengjør eller arbeider på maskinen.
d. etter at et fremmedlegeme er truffet.
e. hvis maskinen begynner å vibrere unormalt mye.

Noen av de følgende symbolene kan brukes på dette produktet. Vennligst studer dem og lær deres betydning. Riktig tolkning av disse symbolene vil tillate deg å bruke produktet bedre og tryggere.
SYMBOL BETEGNELSE / FORKLARING
V	Spenning
A	Strøm
Hz	Frekvens
W	Effekt
hrs	Timer
	Dobbelisolert konstruksjon
	Varselsymboler med informasjon om skade og skadeforebygging.
	ADVARSEL! Disse instruksjonene må leses!. Fare for skade som skyldes elementer som slynges ut! Hold tilskuere vekk fra maskinen.
	Vær oppmerksom på at tilskuerne ikke blir skadet av gjenstander som kastets ut fra maskinen.
	Fare. Fare for elektrisk støt
	Skarp kniv. Pass deg for skade på tær eller fingre.
	Bruk vernebriller og hørselsvern.
	Ikke bruk maskinen i regn eller la den stå ute når det regner.Hold tilskuere på trygg avstand fra maskinen.
	Koble fra strømforsyningen før det utføres vedlikeholdsarbeid
	Hold strømledningen unna kniven.
	Vent til alle bevegelige deler har stanset helt før du berører dem. Knivbladet kan fortsette å rotere etter at maskinen er slått av, et roterende blad kan forårsake skade.

Følgende symboler og betydninger er ment å forklare de nivåer av risiko forbundet med dette produktet.
Symbol		BeskrivelseSignal
	FARE	Indikerer en overhengende farlig situasjon som, ikke hvis unngås, vil resultere i død eller alvorlig personskade.
	ADVARSEL:	Indikerer en potensielt farlig situasjon som, ikke hvis unngås, kan føre til dødsfall eller alvorlig personskade.
	FORSIKTIG	Indikerer en potensielt farlig situasjon som, hvis den ikke unngås,kan føre til mindre eller moderate skader
	FORSIKTIG	(Uten sikkerhetssymbol) Indikerer en situasjon som kan resultere i skade på eiendom.

SERVICE

Vedlikehold krever ekstrem forsiktighet og kunnskap og bør kun utføres av en kvalifisert servicetekniker. Før service anbefaler vi at du returnerer produktet til ditt nærmeste serviceverksted for reparasjon. Ved service, bruk kun originale reservedeler.

ADVARSEL

For å kunne bruke utstyret på en sikker måte, må instruksjoner og informasjon i brukerveiledningen følges nøye. Alle som bruker eller vedlikeholder dette utstyret må være kjent med bruksanvisningen og informert om potensielle farer

ELEKTRISK

DOBBELTISOLERING

Gressklipperen er dobbeltisolert. Dette betyr at alle eksterne deler er elektrisk isolert fra strømforsyningen. Dette oppnås ved å plassere en ekstra isolasjonsbarriere mellom de elektriske og mekaniske delene.

ADVARSEL

Den dobbeltisolert system er ment å beskytte brukeren mot støt som følge av en brist i verktøyets interne isolasjon. Følg alle vanlige sikkerhetsforanstaltninger for å unngå elektrisk støt.

MERK: Vedlikehold av et produkt med dobbel isolering krever ekstrem forsiktighet og kunnskap om systemet og bør kun utføres av en kvalifisert servicetekniker. For service, foreslår vi at du returnere produktet til din nærmeste autoriserte serviceverksted for reparasjon. Bruk alltid originale fabrikk reservedeler ved service.

ELEKTRISK TILKOBLING

Dette produktet har en presisjonsbygget elektrisk motor. Det bør være koblet til en strømforsyning som er 220-240 volt, 50 Hz, AC bare (vanlig husholdningsstrøm). Ikke bruk dette produktet på

likestrøm (DC). En betydelig spenningsfall vil føre til tap av kraft og motoren overopphetes. Hvis produktet ikke fungerer når den er plugget inn i en stikkontakt, dobbeltsjekk strømforsyningen.

Skjøteledninger

Kontakten må ha sikkerhetskontakter, og kontakten må være sprutsikker.

Skjøteledningen må tres gjennom avlastningsklemmen på håndtaket, å kobles til bryterkontakten (Fig. 14). Sjekk om skjøteledningen viser tegn på å være slitt, skadet eller for gammel.

Gressklipperen må aldri brukes hvis skjøteledningen ikke er i perfekt stand (dette gjelder også for kabelen til motoren på selve gressklipperen). Hvis skjøteledningen blir skadet mens klipperen er i gang, trekk straks ut strømmen og sjekk deretter skadens omfang.

ADVARSEL

Hold skjøteledningen klar av arbeidsområdet. Plasser ledningen slik at den ikke vil bli truffet av gressklipperen eller andre hindringer mens du arbeider. Unnlatelse av å gjøre dette kan resultere i alvorlig personskade.

ADVARSEL

Sjekk skjøteledningen før hver bruk. Hvis skadet må den erstattes umiddelbart. Man skal aldri bruke en skadet skjøteledning, siden det kan føre til elektrisk støt.

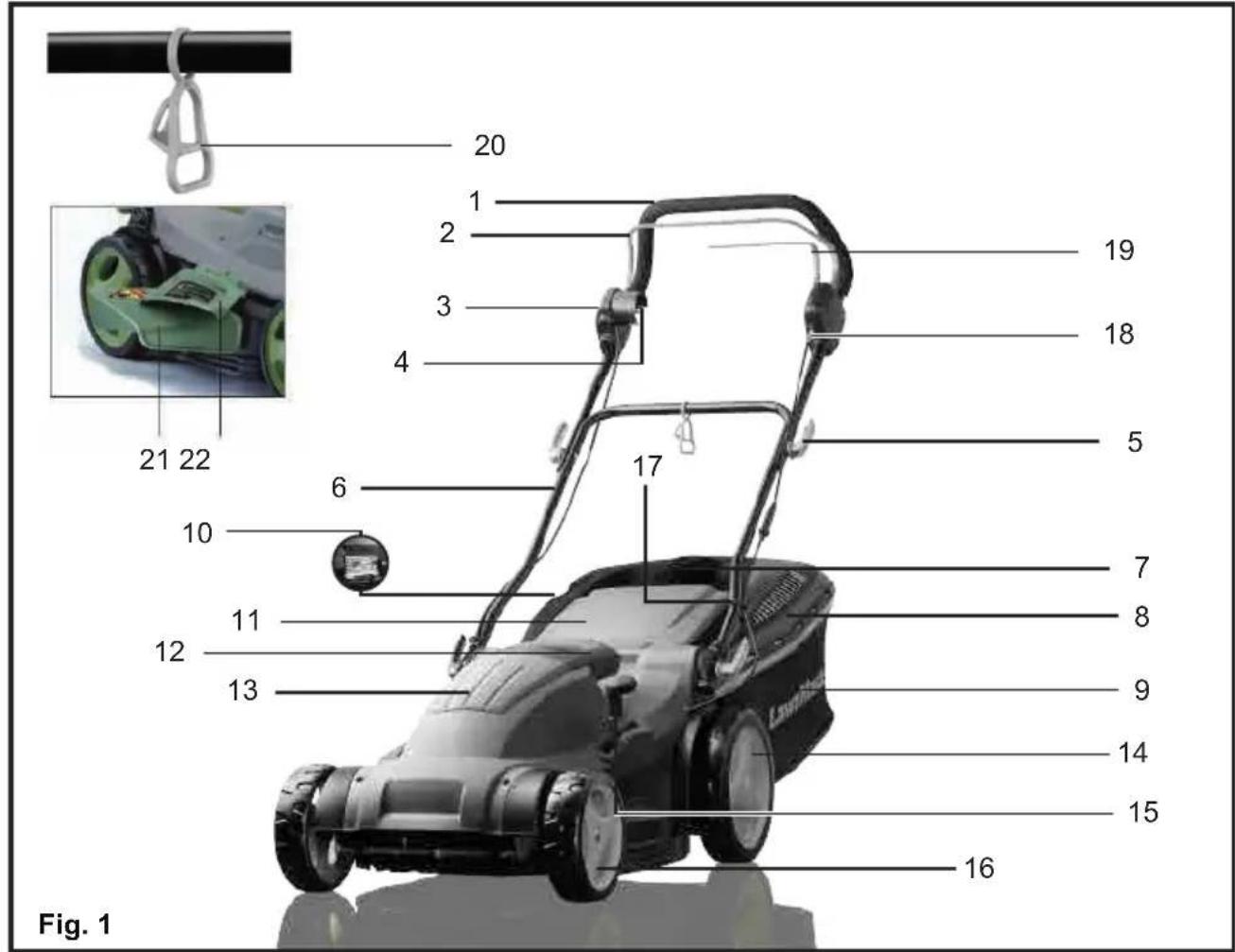

Før bruk av dette produktet, bli kjent med alle driftsfunksjoner og sikkerhetsregler.

1) Buet håndtak
2) Starthåndtak
3) Strømbryter
4) Strømledning
5) Kamlås for enkel montering og justering
6) Nedre håndtak
7) Oppsamler håndtak
8) Oppsamler topp
9) Oppsamler pose
10) Oppsamler indikator
11) Oppsamler lokk
12) Løftehåndtak
13) Motor deksel
14) Hjul
15) Høydejustering
16) Forhjul
17) Kabel feste
18) Justere skrue
19) Framdriftsspake
20) Ledningsholder
21) Sideutkast lokk
22) Sideutkast deksel

MONTERING AV GRESSKLIPPER

Dette produktet krever montering.

■ Pakk ut produktet og tilbehør fra esken. Sørg for at alle elementer som er listet i manualen er inkludert
■ Inspiser produktet nøye for å sikre at ingen brudd eller skade er oppstått under frakt.
- Ikke kast emballasjen før du har sjekket at alt av deler er inkludert.
■ Hvis noen deler er skadet eller mangler, kan du ta kontakt med din lokale forhandler.

PAKKELISTE

Gressklipper

Bioklipp innsats

Gressoppsamler

Brukerhåndbok

Sideutkast deksel

ADVARSEL

Hvis noen av delene er skadet eller mangler må man ikke bruke produktet før delene er skiftet ut. Unnlatelse av å ta hensyn til denne advarselen, kan det føre til alvorlig personskade.

ADVARSEL

Ikke forsøk å modifisere produktet eller bruk tilbehør som ikke er anbefalt dette produktet. Enhver slik endring eller modifisering er misbruk og kan føre til en farlig situasjon som fører til mulig alvorlig personskade.

ADVARSEL

Ikke koble til strømforsyningen før monteringen er fullført. Unnlatelse av å overholde denne advarselen, kan det føre til utilsiktet start og mulig alvorlig personskade.

ADVARSEL

Bruk aldri gressklipperen uten riktig sikkerhetsutstyr på plass. Bruk aldri klipperen med skadede sikkerhetsinnretninger. Unnlatelse av å overholde denne advarselen kan føre til alvorlig personskade

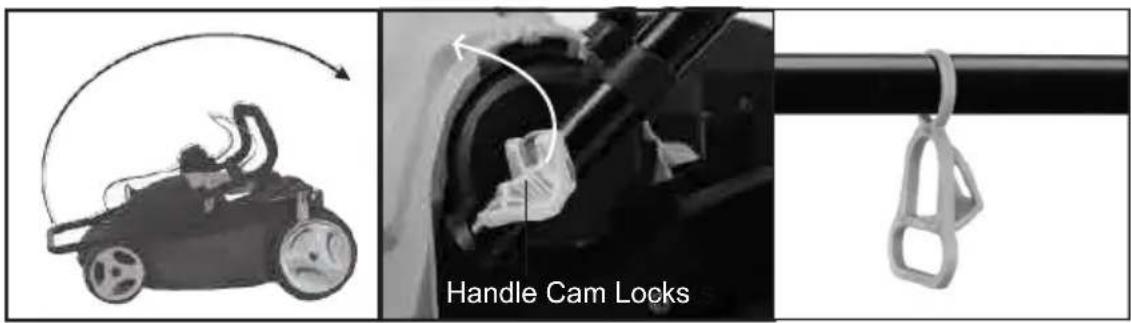

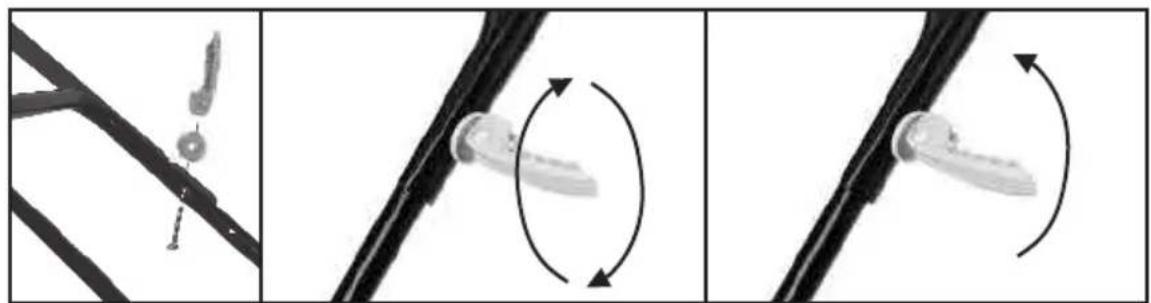

■ Løsne alle kamlåsene på begge sidene.
■ Løft opp og trekk nedre og øvre håndtak til drift-posisjon.
■ Husk å läse alle kamlåsene

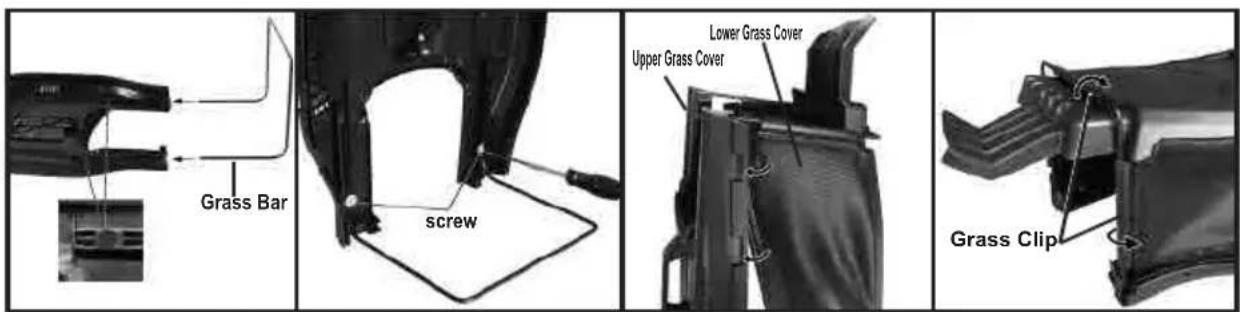

■ Skyv de to endene på metallrammen inn i de to kanalene som finnes på den øvre del av dekselet.
■ Vær sikker på at de sitter godt ved å bruke den medfølgende flate skiven og skruen som vist i figur 9
- Juster hullene i det øvre dekselet mot tappene i den nedre delen av oppsamleren. Klips sammen de to delene og sørg for at nedre del også klipses rundt metallrammen – 3 plasser. Se fig 10 og 11

MERK: Ikke monter på bio-innsatsen när du skal bruke gressoppsamleren.

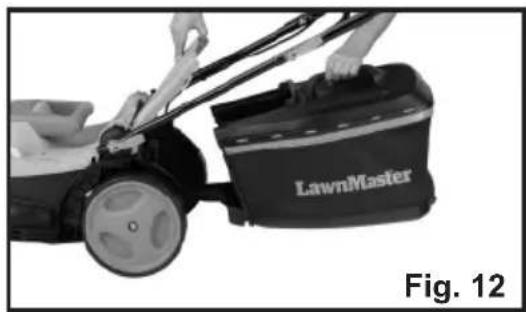

■ Løft bakre deksel
■ Sett gressoppsamleren på plass.
■ Senk bakre deksel på plass.
■ Når du fjerner oppsamleren sørg for at bakre deksel returnerer til sin opprinnelige posisjon.

På toppen av gressoppsamleren er det en nivåindikator som viser om beholderen er tom eller full:

• Nivåindikatoren er blåst opp så lenge oppsamleren ikke er full under klippingen.
• Når oppsamleren er full, faller indikatoren sammen. Stans umiddelbart klippingen og tøm oppsamleren. Sørg for at oppsamleren er tom og gitteret er ventilert.

Ved forsendelse blir hjulene på gressklipperen stilt på en lav klippehøyde. Før du tar i bruk gressklipperen for første dag, bør du justere kuttehøyden slik at den passer dine behov. Høyden (fra bladet til bakken) kan justeres fra 25 mm (posisjon 1) til 75 mm (posisjon 6), i 6 høydeposisjoner.

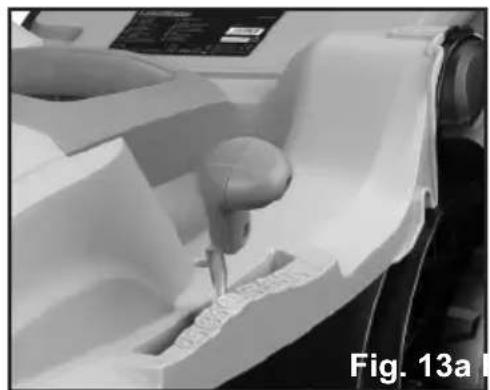

For å justere klippehøyden

■ For å øke klippehøyden, ta justeringsspaken og flytt den mot gressklipperens bakdel.
■ For å senke klippehøyden, ta justeringsspaken og flytt den mot gressklipperens front.

Posisjon Klippehøyde
1	35 mm
2	45 mm
3	55 mm
4	65 mm
5	75 mm
6	85 mm

MONTERING AV SIDEUTKAST (Se Fig.13b)

Klipperen er utformet for å spre gresset tilbake til plenen. Trekk opp dekselet og sett inn sideutkasteren. Den funksjonen er valgfritt, hvis du ikke trenger, kan du ta den bort.

En høy klippehøyde bør generelt velges for den første klippingen i sesongen. Når du klipper langt gress, klipp gresset i 2 eller flere runder, ved å senke klippehøyden gradvis ved hver omgang. Disse teknikkene vil bidra til en unngår å overbelastning.

ADVARSEL

Ikke bli for fortrolig med denne type produkter for det kan gjøre deg uforsiktig. Husk at en uforsiktighet i en brøkdel av et sekund er nok til å påføre alvorlig skade.

ADVARSEL

Bruk alltid vernebriller när du bruker apparatet for å unngå risikoen for at gjenstander blir kastet inn i øynene, noe som resulterer i fare for alvorlig personskade.

ADVARSEL

Ikke bruk eventuelle utstyr eller tilbehør som ikke er anbefalt av produsenten av dette produktet. Bruk av utstyr eller tilbehør som ikke er anbefalt kan føre til alvorlig personskade.

BRUKSOMRÅDER

Du kan bruke dette produktet i den hensikt som er listet opp nedenfor: Klippe plenen din.

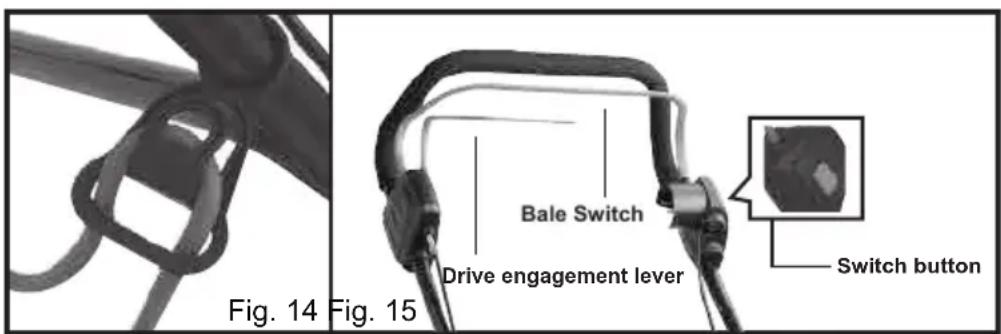

START / STOPP AV KLIPPER (Se fig. 14-15)

MERK: Bruk en skjøteledning godkjent for utendørs bruk.

■ Før du starter, sørg for at det ikke er noen fremmede objekter som blokkerer knivbladet.
■ Hold strømbryteren på strømboksen inne og trykk inn starthåndtaket. Slipp strømbryteren.
■ For å stoppe, slipper du starchåndtaket.

MERK: En høyfrekvent lyd og noe gnist kan oppstå når den elektriske motoren bremser. Dette er normalt.

SELVGÅENDE FUNKSJON

■ Pass på at plenen er fri for steiner, pinner, ledninger og andre gjenstander som kan skade gressklipperen kniver eller motor. Slike gjenstander kan ved uhell kastets ut klipperen i alle retninger og forårsake alvorlig personskade på operatøren og andre.
■ For å redusere sannsynligheten for å trekke ifra gressklipperen fra skjøteledning, sørg for å bruke ledningens holder.
■ For en sunn plen, alltid klipp av mindre en tredjedel av den totale lengden på gresset.
- Når du kutter kraftig gress, reduserer gangfart for å gi mer effektiv klipping og at den får kastet ut gresset.
- Ikke klipp vått gress. Det vil holde seg til undersiden av klipper huset og forhindre skikkelig bioklipp av det klipte gresset.
■ Ny eller tykt gress kan kreve en smalere kutt.
■ Rengjør undersiden av klippeaggregatet etter hver bruk for å fjerne gress, blader, skitt og annen oppsamlet avfall.

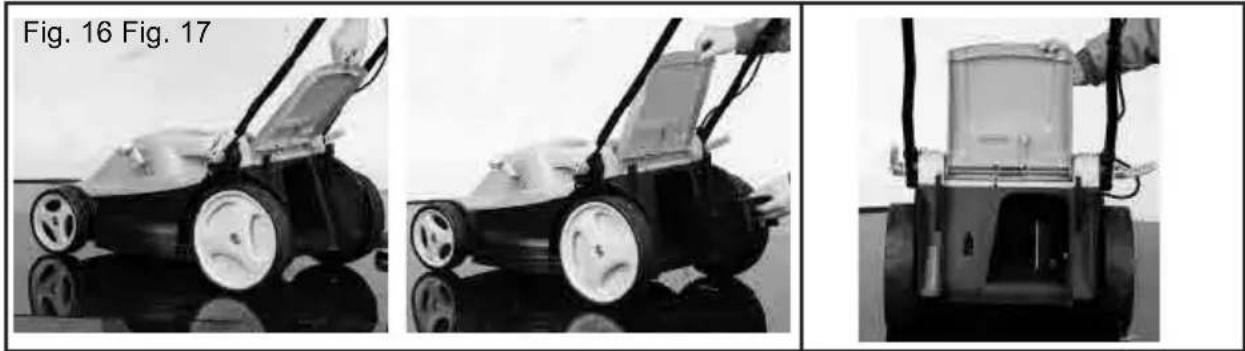

OMBYGGING TIL BIO-KLIPP (Se fig. 16-17)

■ Leveres med bio-innsats
■ Løft opp det bakre dekselet og ta ut gressoppsamleren.
■ Skyv bio-innsatsen inn i åpningen og sørg for at den sitter riktig (se fig. 17)
■ Lukk igjen det bakre dekselet. Bio-innsatsen sørger for at gresset blir klipt i veldig små partikler før det blir liggende igjen på gressplenen som gjødsel.

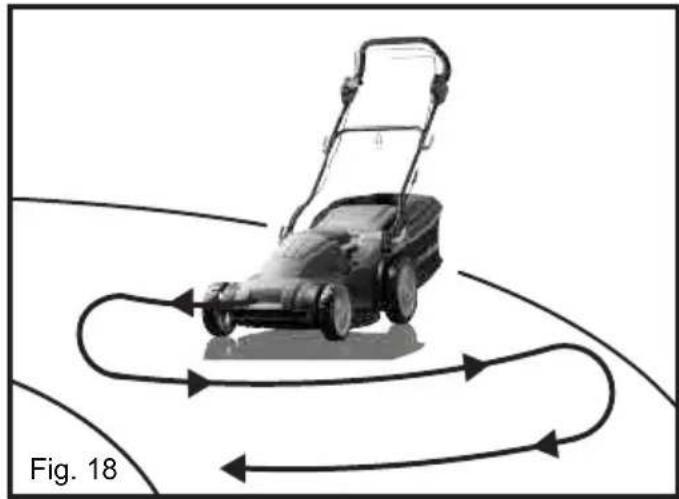

BRUKE GRESSKLIPPEREN I SKRÅNINGER (SE FIG. 18)

■ Skråninger er en stor årsak til fallulykker som ender med alvorlige skader. Hvis du føler deg litt sliten, skal du holde deg unna skråninger. Aldri klipp i skråninger som er brattere enn 15 grader.
■ Klipp alltid på tvers av skråninger (ikke opp eller ned). Du kan motvirke gressklipperens tendens til å skli ned skråningen ved å klippe på skrått.
■ Se opp og fjern fremmede objekter som kan forårsake at man sklir og skader seg.
■ Sørg alltid for godt fotfeste när man beveger seg I skråninger.
■ Ikke klipp nære grøfter, klipper eller andre farlige stup.

■ Løft opp bakre deksel og ta ut gressoppsamleren
■ Tøm beholderen.
■ Sett på plass gressoppsamleren.

ADVARSEL

Bruk ikke andre deler eller tilbehør enn de som anbefales av fabrikanten til dette apparatet. Bruken av deler eller tilbehør som ikke anbefales kan medføre fare for alvorlige personskader.

ADVARSEL

Bruk alltid vernebriller eller vernebriller med sidebeskyttelse under bruk av gressklippen eller när det blåser støv. Hvis operasjonen er støvete, også bruk støvmaske.

Generelt vedlikehold

Unngå bruk av løsemidler ved rengjøring plastdeler. De fleste plast er utsatt for skader fra ulike typer kommersielle løsemidler og kan bli skadet av deres bruk. Bruk rene kluter for å fjerne skitt, støv, olje, fett, etc.

ADVARSEL

Ikke forsøk å modifisere produktet eller bruk tilbehør som ikke er anbefalt dette produktet. Enhver slik endring eller modifisering er misbruk og kan føre til en farlig situasjon som fører til mulig alvorlig personskade.

Sørg for at alle muttere, bolter og skruer er strammet, og at gressklipperen er i en slik stand at den er trygg å bruke. Fjern eventuell oppbygging av gress og løv på eller rundt motordekselet. Tørk av klipperen med en tørr klut innimellom. Ikke bruk vann.

SM∅RING

Alle hjullager er smurt med høy kvalitets smøremiddel, som skal vare hele levetiden under normale driftsforhold. Det er derfor ikke nødvendig å smøre hjullagrene lenger. Ved begynnelsen og slutten av hver sesong kan du:

■ Smøre fjærene på bakutkastdekslet med lett olje.
■ Smøre høydejusteringsfjærene med lettolje.
■ Demontere hjulene og smøre overflaten av akselbolten og den indre flate av hjulet med lett olje.
■ Demontere knivbladet smør motorakselen med lett olje eller motorolje. Se Bytte knivblad for instruksjoner om hvordan du fjerner bladet.

ADVARSEL

Beskytt alltid hendene ved å bruke vernehansker när du utfører vedlikehold. Unnlatelse av å følge denne advarselen kan resultere i alvorlig personskade.

ADVARSEL

Før du utfører vedlikehold, sørg for at klipperen er koblet fra strømforsyningen. Unnlatelse av å denne advarselen, kan det føre til alvorlig personskade.

BYTTE AV KNIVBLAD (se fig. 20-21)

MERK: Ved skifte av knivblad, bruk kun orginal deler.

■ Koble fra skjøteledningen og vent til knivbladet har stanset.
■ Snu klipperen på siden.
■ Stikk en trekloss mellom knivbladet og karosseriet for å hindre bladet starter å rotere när mutteren blir fjernet.
■ Løsne mutteren ved å bruke en 14mm pipenøkkel eller skiftenøkkel.
■ Fjern knivbladet
■ Sørg for at vifteanretningen er montert helt inntil motoraksel.
■ Sett nytt knivblad på vifteanretningen og sørg for at skjærekantene er vendt i rotasjonsretningen.
■ Sett på plass mutteren og skru til.

MERK: Pass på at alle deler monteres i den rekkefølgen de ble fjernet.

■ Skru til bladet ved hjelp av en momentnøkkel (følger ikke med)

For best mulig ytelse, må knivbladet holdes skarpt. Et sløvt blad vil ikke klippe gresset jevnt og kan forårsake overbelastning av motoren. Under normale omstendigheter, er det nødvendig å slipe bladet 2 ganger i løpet av sesongen. Men hvis plenen har sandholdig jord, kan det bety at du må gjøre det flere ganger.

■ Se hvordan bytte knivblad i delen «Bytte av knivblad». IKKE forsøk å slipe bladet mens det er montert på klipperen.

Beskytt alltid hendene med bruk av hansker og / eller pakke inn knivkantene med filler eller annet materiale når vedlikehold utføres. Unnlatelse av denne advarselen, kan det føre til alvorlig personskade.

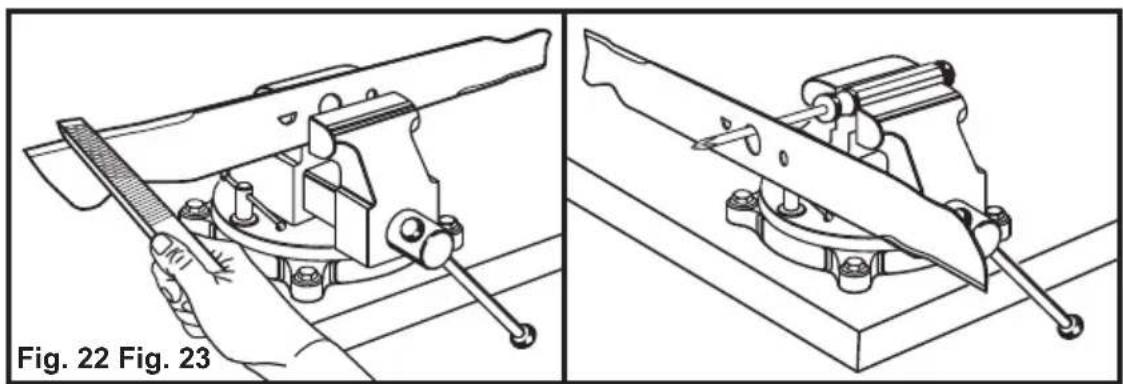

■ Ved hjelp av en fin tannfil eller en bryne, skjerp begge sidene av skjærekantene på bladet, fjern like mengder materiale fra begge ender.

BALANSERE KNIVBLADET (Se Fig. 23)

Når man skal slipe knivbladet, bør man sørge for å holde bladet balansert. Et ubalansert blad vil føre til omfattende vibrasjon, hvilket som kan føre til skade på gressklipperen, spesielt motoren.

For å sjekke balansen på knivbladet:

■ Spenn en skrutrekker horisontalt i en skrustikke som vist på figur 23.

MERK: Hvis en skrutrekker ikke er tilgjengelig, kan en rett spiker også brukes.

■ Plasser senterhullet av bladet på skrutrekkeren (eller spikeren).

■ Hvis bladet er balansert, vil den stå i en horizontal posisjon. Hvis den dropper en av veiene, må den slipes til den ligger balansert på skrutrekkeren.

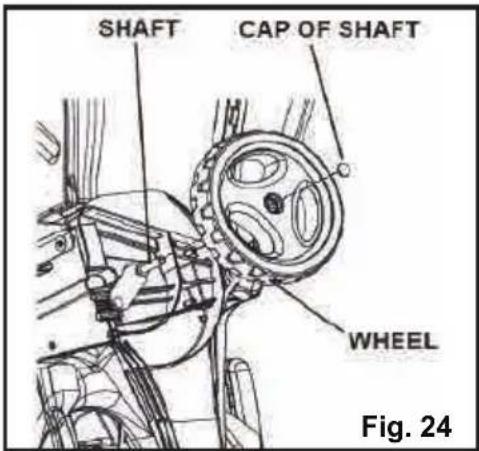

BYTTE HJUL (Se Fig. 24)

Å bytte et hjul:

■ Koble fra strømledningen
■ Snu klipperen på siden.
■ Lirk av kapselen ved hjelp av en flat skrutrekker.
■ Erstatt med et nytt hjul.
■ Press på plass kapselen.

OPPBEVARING (se Fig. 25)

■ Slå av gressklipperen, trekk ut strømledningen og vent til alle bevegelige deler har stanset.
■ Legg klipperen på siden og fjern gress som har samlet seg på undersiden og i utkaståpningen
■ Tørk klipperen ren med en tørr klut.
■ Sjekk at alle muttere, bolter, skruer, fester sitter fast.
■ Sjekk alle bevegelige deler for skader, brudd og slitasje. Ta service på deler som er skadet.
■ Oppbevar klipperen innendørs på et rent og tørt sted.
■ Ikke oppbevar i nærheten av korrosive materialer som gjødsel eller salt.

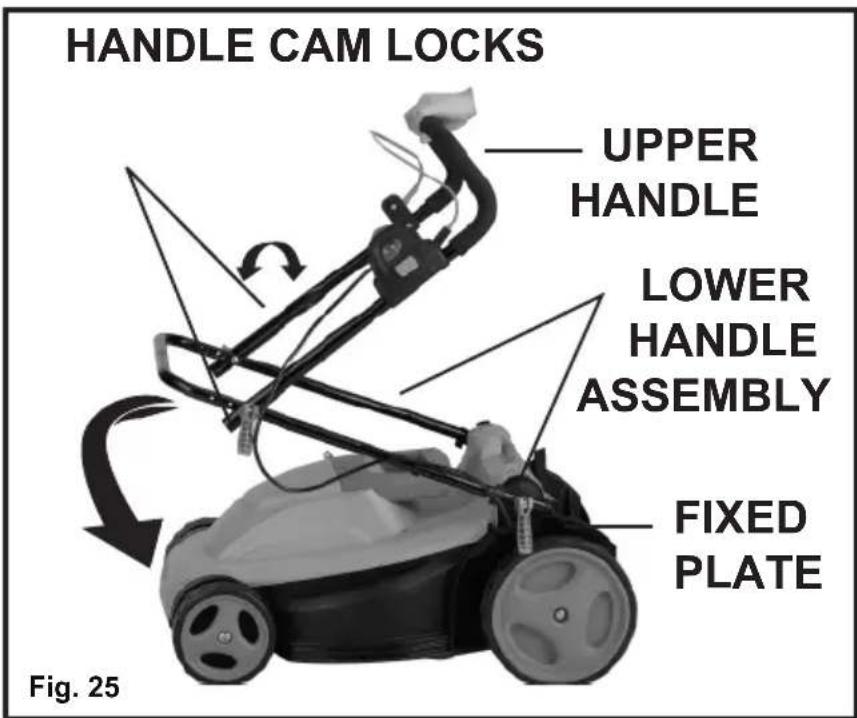

■ For enkel lagring, løsne de to kamlåsene slik at håndtaket blir sammenleggbart (Se Fig.25) Sørg for at strømkabelen ikke kommer i klem og blir skadet.

Problem Mulig årsak Løsning
Handtak står ikke i posisjon	Boltene sitter ikke riktig.Låser ikke strammet	Justere høyden på håndtaket og sørge for at boltene sitter skikkelig.Stram låser
Klipperen starter ikke	Skjøteledningen ikke er koblet til klipperen pluggen.Skjøteledningen ikke er koblet til strømkilden.Motor kontroll Bryteren er defekt.Koble ledningen og bruke ledningsholder for å holde ledningen i nærheten av motoren / bladet kontroll.	Koble skjøteledningen til 230V AC, 50 HZ stikk kontakt.Tilbakestill sikring.Hvis den løser ut igjen, ring en autorisert elektriker.Motor bryteren erstattes av et autorisert servicesenter.
Klippe gress ujevnt	Plenen er grov eller ujevn eller klippehøyden ikke riktig innstilt.	Flytt hjulene til en høyere stilling.Alle hjul må plasseres i samme klippehøyde for å få klipperen å kutte jevnt.
Bioklipper dårlig	Vått gress stikker ut ifra undersiden av klipper huset.	Vent til gresset tørker før klippingen.
Klipperen tung å bruke	Høyt gress, kraftig gress, eller klippehøyde for lav	Hev klippehøyde
Klipperen vibrerer på høyere hastighet	Blade er ubalansert.Bøyd motorakselen.	Balansere bladet ved sliping på begge sider likt.Stopp motoren, koble fra strømkilden, og inspisere for skader. Sjekkes av et autorisert servicesenter før du starter.

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.

Produktet blir levert i resirkulerbar emballasje. Kasserte elektriske produkter skal ikke kastes sammen med husholdningsavfall. Lever produktet ved nærmeste avfallsmottak for sikker behandling. Dette i henhold til WEEE (Waste from Electrical and Electronic Equipment) direktiv gjeldende fra August 2005.

GARANTI

Dette LawnMaster-produktet leveres med en begrenset 2-årig garanti som dekker defekter ved produksjon og materialer fra kjøpsdato, ved normal bruk. Denne maskinen er ikke tilpasset kommersiell bruk. Kommersiell bruk vil ugyldiggjøre garantien. Enkelte komponenter er utsatt for normal slitasje og dekkes ikke av garantien.

Garantien dekker ikke defekter som skyldes direkte eller indirekte misbruk, feilaktig bruk, manglende vedlikehold, ulykker, reparasjoner eller endringer. Vennligst ta vare på kvitteringen som kjøpsbevis. Denne garantien gir deg spesifikke juridiske rettigheter; i tillegg kommer rettigheter fastsatt under norsk lov.

1. Unormal bruk som ikke er i samsvar med bruksanvisningen
2. Manglende vedlikehold
3. Dårlig smøring av olje på bevegelige deler
4. när apparatet er brukt til profesjonelle eller utleie formål
5. Enhver skade forårsaket under transport
6. Enhver skade forårsaket av fall
7. Forbruksartikler som knivblad

1. Endringer er gjort på maskinen uten produsentens godkjenning
2. Ikke-originale eller ikke-godkjente deler er installert

Produsenten fraskriver seg ethvert offentlig ansvar som følge av feil bruk som ikke oppfyller normale standarder og / eller med gjeldene forskrifter og fra utilstrekkelig vedlikehold.

Ingen reparasjoner gjort eller deler skiftet ut kan muligens føre til en forlengelse av opprinnelig garanti gyldighet.

SPAR kvitteringen. Denne garantien gjelder ikke uten den.

Erklærer at produktet

ELEKTRISK gressklipper

540301

(MODELL: MEBS2246M4)

I samsvar med de grunnleggende helse- og sikkerhetskrav i følgende direktiver:

• Maskindirektivet 2006/42 / EC
• EMC-direktivet 2004/108 / EF
• Støy direktiv 2000/14 / EF og 2005/88 / EC
• RoHS-direktiv 2011/65 / EU

Samsvarsvurderingen som fulgte, var i henhold til direktiv 2000/14 / EC, Annex VI, og direktiv 2005/88 / EC

For og på vegne av Suzhou Cleva Electric Appliance Co., Ltd.

Dato: 16/09/2015

All teknisk informasjon holdes på adressen angitt ovenfor
