BRUKSANVISNING MEB1842M LawnMaster

ADVARSEL: Les denne brukerveiledningen nøye før bruk, av sikkerhetshensyn for deg selv og andre. Oppbevar veiledningen på et sikkert sted, og la den følge med apparatet hvis du selger det eller gir det videre.

Serienummer:

CE

INNHOLDSFORTEGNELSE

Innholdsfortegnelse	2
Tekniske spesifikasjoner	2
Introduksjon	3
Sikkerhetsinstruksjoner	3-7
Advarsel	7
Symboler	8-9
Elektrisk informasjon	10-11
Beskrivelse	11-12
Montering	13-15
Bruk	15-18
Vedlikehold	19-22
Feilsøking	23
Avfallshåndtering og miljøvern	23
Garanti	24

TEKNISKE SPESIFIKASJONER
Elektrisk gressklipper MEB1842M

Spenning	230 V~50Hz
Effekt	1800W
Tomgangsturtall	3300 r/min
Klippebredde	420mm
Høydejustering	25-75mm
Kapasitet gressoppsamler	53liters
Hjulstørrelse	170/255mm
Vekt	22.8kg
Kapslingsklasse mot væsker	IP24
Lydtrykknivå (Lpa)	89 dB(A) K=3dB
Målt lydeffektnivå (Lwa)	92.3 dB (A), K=1.84dB
Garantert lydeffektnivå (Lwa)	96 dB (A)
Vibrasjon ved håndtaket	<2.5 m / s ^2
Isoleringsklasse	II / [回]

Dette produktet har mange funksjoner for å gjøre bruken mer behagelig og fornøyelig. Sikkerhet, ytelse og pålitelighet har blitt gitt topp prioritet i utformingen av dette produktet, samt å gjøre det lett å vedlikeholde og drifte.

SIKKERHETSINSTRUKSJONER

■ Les bruksanvisningen nøye, og følg den. Det er viktig å lese instruksene grundig for å gjøre seg kjent med riktig bruk av gressklipperen, samt sikkerhetsinstrukser.
■ La aldri barn eller andre som ikke er kjent med bruksanvisningen bruke gressklipperen. Lokale forskrifter kan regulere brukerens minimumsalder
■ Trekk ut strømmen før du utfører noen form for inspeksjon, reparasjon eller vedlikehold av klipperen.
■ Brukeren er ansvarlig for eventuelle skader forårsaket av gressklipperen på personer som oppholder seg i klippeområdet. Arbeid kun i dagslys, eller sørg for tilstrekkelig belysning.
■ Sjekk alltid om klipperen har tegn på skader.
■ Sørg for at alt verneutstyr er montert, og at det fungerer slik det skal.
■ Bruk aldri gressklipperen när du er trett.
■ Bruk aldri gressklipperen i lukkede eller dårlig ventilerte rom, eller i nærheten av brennbare eller eksplosive væsker, damper eller gasser.
■ Slå av motoren og trekk ut strømmen før du fjerner blokkeringer fra utblåsningsrøret, og før du sjekker, rengjør, vedlikeholder eller reparerer gressklipperen, eller om klipperen har truffet et fremmedlegeme.

■ Inspiser alltid gressklipperen før bruk. Se etter tegn på slitasje eller skader på klippebladene, festeboltene og hele skjæreenheten. For å unngå ubalanse, må alle klippeblader og festebolter alltid skiftes samtidig dersom noen er slitte eller skadet.
■ Skadde deler av gressklipperen må alltid skiftes av kvalifisert personell. Bruk utelukkende originale reservedeler.
■ Følg instruksene ved montering og demontering av klippeblader, og husk å bruke vernehansker.
Gå over området der du har planlagt å bruke gressklipperen, og fjern alle objekter som kan bli fanget og slynget ut av klipperen. Fremmedlegemer må fjernes før du kan begynne å klippe gresset. Hold et øye på skjøteledningen som du trenger til å drive den elektriske klipperen. Bruk alltid solide, sklisikre sko og lange bukser ved bruk av klipperen. Klipp aldri med bare føtter eller med åpne sandaler.
■ Bruk alltid gressklipperen med gressoppsamleren festet, eller med sikkerhetsluken lukket dersom du ikke bruker gressoppsamleren.
■ Ikke løft på gressklipperen när du starter opp motoren.
■ Stikk aldri hender eller føtter i nærheten av klipperens roterende deler. Hold alltid god avstand til utblåsningsrøret.
■ Før du fester eller tømmer gressoppsamleren, slå av motoren og vent til bladet har stoppet helt før du gjør noe mer.
■ Sikkerhetsdistansen, som dannes av lengden på håndtaket, må alltid opprettholdes.
■ Hvis du bruker klipperen i en skråning, klipp på tvers av skråningen (ikke rett opp eller ned).
■ Bruk ikke gressklipperen på skråninger med en vinkel på mer enn 15%.
■ Før du løfter gressklipperen for å transportere den; slå av

motoren, trekk ut strømmen, og vent til klippebladet har stoppet helt.

■ Sørg for at ingen, spesielt ikke barn og dyr, befinner seg i umiddelbar nærhet av gressklipperen mens motoren er i gang. Pass på at alle holder seg minst 10 meter unna gressklipperen mens motoren er i gang.
■ Gressklipperen bør lagres på et tørt sted som er utilgjengelig for barn.
■ Reparasjoner på gressklipperens elektriske deler må kun utføres av en kvalifisert elektriker.
Når du starter motor må ikke gressklipperen vippes, unntatt hvis den må løftes for å startes. i så fall, vipp den bare opp så høyt som strengt nødvendig, og løft bare den enden som er lengst borte fra brukeren.
■ Hvis gressklipperen begynner å vibrere voldsomt, må den øyeblikkelig slås av og sjekkes. Trekk straks ut strømmen hvis gressklipperen begynner å vibrere unormalt.
■ Sørg for at alle muttere, bolter og skruer er strammet, og at gressklipperen er i en slik stand at den er trygg å bruke.
■ Slå av motoren og trekk ut strømmen hvis gressklipperen kjører på et fremmedlegeme. Sjekk om det er tegn til skader på klipperen, og utfør nødvendige reparasjoner før du begynner å arbeide med gressklipperen igjen.
■ La aldri gressklipperen stå ute när det regner. Plenen må ikke være våt eller svært fuktig.
■ Pass på at du står stødig til enhver tid när du jobbe med gressklipperen.
■ Gå när du klipper, ikke løp.
■ Vær spesielt forsiktig når du endrer retning på gressklipperen mens du klipper i en skråning.
■ Vær spesielt forsiktig når du endrer klipperetning, eller trekker gressklipperen mot deg.

■ Slå av motoren hvis du må vippe den opp for å transportere den, når du må trille den over andre overflater enn gress, og når du flytter gressklipperen til og fra det området du ønsker å klippe. Start gressklipperen forsiktig, i henhold til produsentens instrukser. Sørg for at føttene dine er langt unna klippebladet! Start aldri motoren mens du står foran utblåsningsåpningen.
■ Rør aldri klippebladet før du har trukket ut strømmen til gressklipperen, og klippebladet har stoppet helt.
■ Slå av motoren og trekk ut strømmen hvis du må forlate gressklipperen.
■ La motoren kjøle seg ned før du plasserer gressklipperen i et lukket rom for lagring.
■ Sjekk gressoppsamleren med jevne mellomrom for å se etter tegn på slitasje, og for å forsikre deg om at den virker slik den skal.
■ Før du justerer eller rengjør gressklipperen, eller sjekker om strømledningen er bøyd eller skadd, husk å slå av gressklipperen og trekke ut strømmen før du begynner.
■ Kontaktsoklene på kontaktene må være laget av gummi, myk PVC, eller et annet termoplastisk materiale med samme styrke, eller dekket med slikt materiale.
■ Pass på at du ikke skyver gressklipperen over områder der skjøteledningen ikke kan trekkes fritt.
■ Unngå å slå gressklipperen av og på mange ganger i løpet av kort tid, og la aldri noen leke med ON/OFFbryteren.
■ Som en følge av spenningsvariasjonene denne gressklipperen forårsaker när den startes opp, kan annet utstyr koblet til samme strømkurs påvirkes hvis kursen ikke er i perfekt stand. i så fall må de nødvendige steg tas

(som for eksempel å koble gressklipperen til en annen kurs, eller å koble gressklipperen til en kurs med lavere impedans).

■ Dette verktøyet er ikke utformet for å brukes av personer (deriblant barn) med begrensede fysiske, sansemessige eller mentale evner, eller personer uten erfaring og/eller kunnskap, hvis de ikke er under oppsyn av en person som er ansvarlig for deres sikkerhet, eller har fått instrukser fra en slik person om trygg bruk av verktøyet. Barn må alltid være under oppsyn, for å sikre at de ikke leker med gressklipperen.

ADVARSEL

ADVARSEL!

Les alle sikkerhetsregler og -instrukser. Hvis sikkerhetsinstruksene ikke følges, eller følges på feil måte, kan dette resultere i elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsregler og instrukser på et trygt sted for fremtidig bruk.

■ Ikke bruk gressklipperen hvis ledningene er skadet eller slitt
- Ikke koble en skadet ledning til strømtilførselen eller ta på en skadet ledning før den er koblet fra strømtilførselen. En skadet ledning kan føre til kontakt med strømførende deler
- Ikke berør knivbladet før maskinen er koblet fra strømtilførselen og bladet har stanset helt
■ Hold skjøteledninger unna knivbladet. Bladet kan forårsake skade på ledningene og føre til kontakt med strømførende deler

■ Koble fra strømtilførselen (dvs. dra støpselet ut av stikkontakten):

a. hver gang maskinen forlates uten tilsyn.
b. før en blokkering fjernes.
c. før du sjekker, rengjør eller arbeider på maskinen.
d. etter at et fremmedlegeme er truffet.
e. hvis maskinen begynner å vibrere unormalt mye.

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the product better and safer. SYMBOL FORKLARING
V	Spenning
A	Strøm
Hz	Frekvens (sykluser per sekund)
W	Effekt
hrs	Timer
	Dobbelisolert konstruksjon
	Varselsymboler med informasjon om skade og skadeforebygging.
	ADVARSEL! Disse instruksjonene må leses!. Fare for skade som skyldes elementer som slynges ut! Hold tilskuere vekk fra maskinen.
	Advarsel. Vokt deg for elektriske støt.
	Advarsel! Skarpe blader – før du utfører noen form for vedlikehold, eller hvis du skader strømledningen, trekk ut strømmen.
	Bruk øye- og hørselsvern.
	Ikke bruk maskinen i regn eller la den stå utendørs når det regner.
	Sørg for å holde uvedkommende personer på trygg avstand fra klippesonen.
	Koble fra strømledningen før du utformer noen form for vedlikehold eller reparasjon.
	Hold skjøteledningen unna klippebladene!
	Vent til alle bevegelige deler har stanset helt før du berører dem. Knivbladet
	kan fortsette å rotere etter at maskinen er slått av, et roterende blad kan forårsake skade.

Følgende signalord og betydninger er ment å forklare nivået av risiko forbundet med dette produkt. SYMBOL SIGNAL MEANING
	FARE:	Indikerer en overhengende farlig situasjon som, ikke hvis unngås, vil resultere i død eller alvorlig personskade.
	ADVARSEL:	Indikerer en potensielt farlig situasjon som, ikke hvis unngås, kan føre til dødsfall eller alvorlig personskade.
	FORSIKTIG:	Indikerer en potensielt farlig situasjon som, hvis den ikke unngås, kan føre til mindre eller moderate skader.
	FORSIKTIG:	(Uten sikkerhetssymbol) Indikerer en situasjon som kan resultere i skade på eiendom.

SERVICE

Vi anbefaler å returnere produktet til din nærmeste forhandler. Ved service, bruk kun med originale reservedeler.

ADVARSEL

For å kunne bruke utstyret på en sikker måte, må instruksjoner og informasjon i brukerveiledningen følges nøye. Alle som bruker eller vedlikeholder dette utstyret må være kjent med bruksanvisningen og informert om potensielle farer.

DOBBELTISOLERING

Gressklipperen er dobbeltisolert. Dette betyr at alle eksterne deler er elektrisk isolert fra strømforsyningen.

Dette oppnås ved å plassere en ekstra isolasjonsbarriere mellom de elektriske og mekaniske deler.

ADVARSEL

Formålet med dobbeltisoleringen er som ekstra beskyttelse mot personskade i tilfelle isolasjonsfeil inne i verktøyet. Observe alle vanlige sikkerhetsinstruksjoner for å unngå elektrisk støt.

MERK: Vedlikehold av et produkt med dobbeltisolering krever forsiktighet og kunnskap og bør utføres av en kvalifisert servicetekniker. Vi anbefaler å returnere produktet til din nærmeste forhandler. Ved service, bruk kun med originale reservedeler.

ELEKTRISK TILKOBLING

Dette produktet er installert med en elektrisk motor. Det bør være koblet til en strømforsyning som er 230V, 50 Hz, AC bare (vanlig husholdningsstrøm). Ikke bruk dette produktet på likestrøm (DC). En betydelig spenningsfall vil føre til tap av effekt og motoren overopphetes. Hvis produktet ikke fungerer når koblet til en stikkontakt, dobbeltsjekk strømforsyningen.

SKJ∅TELEDNINGEN

Skjøteledningen må ikke være lettere enn lettvekt gummikabel H05VV-F, og må ha et tverrsnitt som er spesifisert på produket. Kontakten må ha sikkerhetskontakter, og kontakten må være sprutsikker.

Skjøteledningen må tres gjennom avlastningsklemmen på håndtaket, å kobles til bryterkontakten (Fig. 14). Sjekk om skjøteledningen viser tegn på å være slitt, skadet eller for gammel.

Gressklipperen må aldri brukes hvis skjøteledningen ikke er i perfekt stand (dette gjelder også for kabelen til motoren på selve gressklipperen). Hvis skjøteledningen blir skadet mens klipperen er i gang, trekk straks ut strømmen og sjekk deretter skadens omfang.

ADVARSEL

Plasser skjøteledningen slik at den ikke vil bli fanget på verktøy eller andre hindringer mens du arbeider med gressklipperen.

ADVARSEL

Sjekk skjøteledningen før hver bruk. Hvis skadet må den erstattes umiddelbart. Man skal aldri bruke en skadet skjøteledning, siden det kan føre til elektrisk støt.

BESKRIVELSE

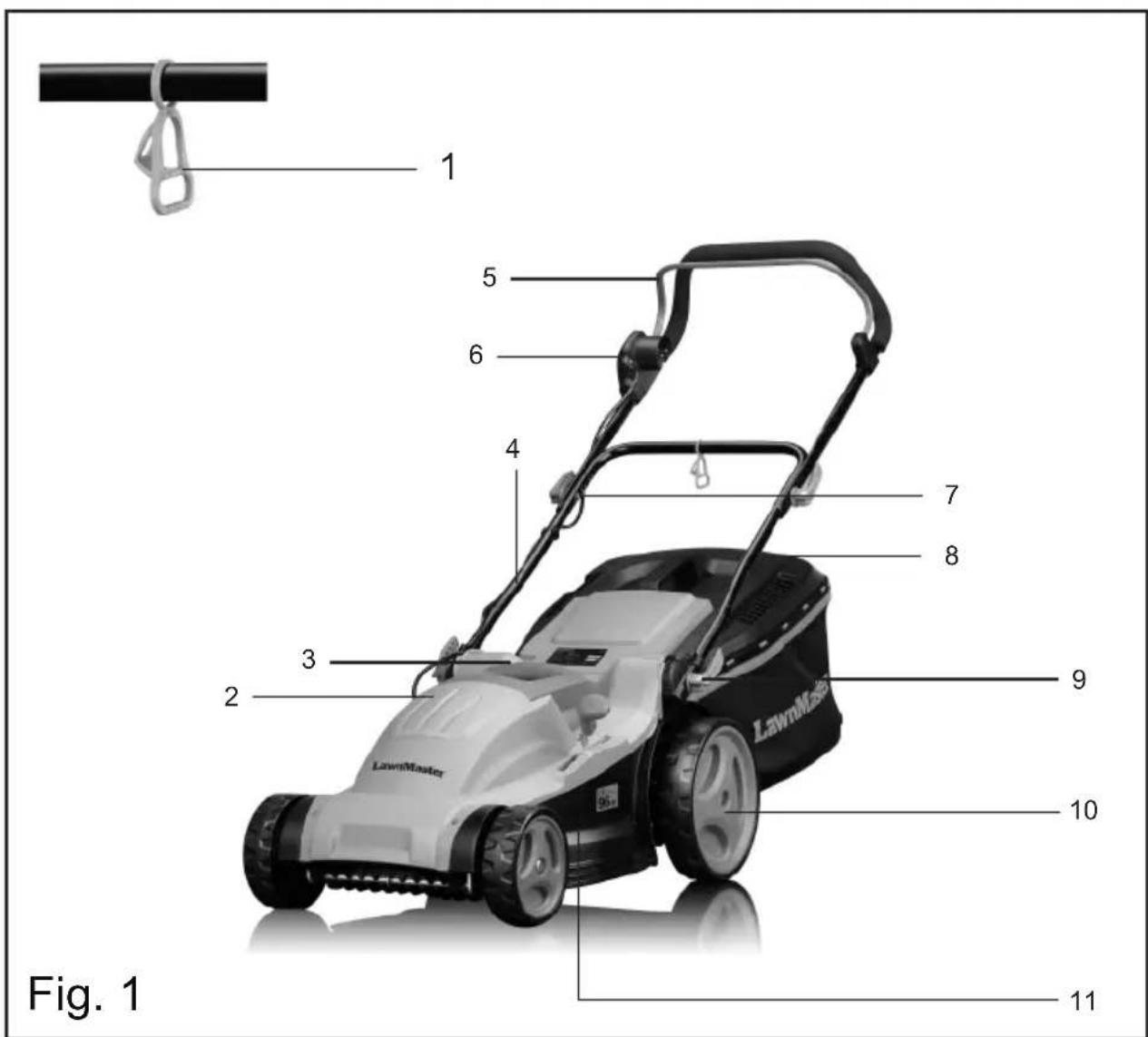

KJENN DIN GRESSKLIPPER Fig. 1

Før bruk av dette produktet, bli kjent med alle drifts- og sikkerhetsinstruksjoner.

1) Ledningsholder
2) Justering for klippehøyde
3) Løftehåndtak
4) Håndtak
5) Starthåndtak
6) Strømbryter
7) Strømledning
8) Gressoppsamler - 53L med fyllingsindikator.
9) Kamlås – for enkel montering og justering.
10) Hjul
11) Karosseri

MONTERING

■ Pakk ut produktet og tilbehør fra esken. Sørg for at alle elementer som er listet i manualen er inkludert.
■ Inspiser produktet nøye for å sikre at ingen brudd eller skade er oppstått under frakt.
■ Ikke kast emballasjen før du har sjekket at alt av deler er inkludert.
■ Hvis noen deler er skadet eller mangler, kan du ta kontakt med din lokale forhandler.

Pakkeliste

Gressklipper

Bioklipp innsats

Gressoppsamler

Brukerveiledning

ADVARSEL

Hvis noen av delene er skadet eller mangler må man ikke bruke produktet før delene er skiftet ut. Unnlatelse av å ta hensyn til denne advarselen, kan det føre til alvorlig personskade.

ADVARSEL

Ikke forsøk å modifisere produktet eller bruk tilbehør som ikke er anbefalt dette produktet. Enhver slik endring eller modifisering er misbruk og kan føre til en farlig situasjon som fører til mulig alvorlig personskade.

ADVARSEL

Ikke koble til strømforsyningen før monteringen er fullført. Unnlatelse av å overholde denne advarselen, kan det føre til utilsiktet start og mulig alvorlig personskade.

ADVARSEL

Bruk aldri gressklipperen uten riktig sikkerhetsutstyr på plass.. Bruk aldri klipperen med skadede sikkerhetsinnretninger. Unnlatelse av å overholde denne advarselen kan føre til alvorlig personskade.

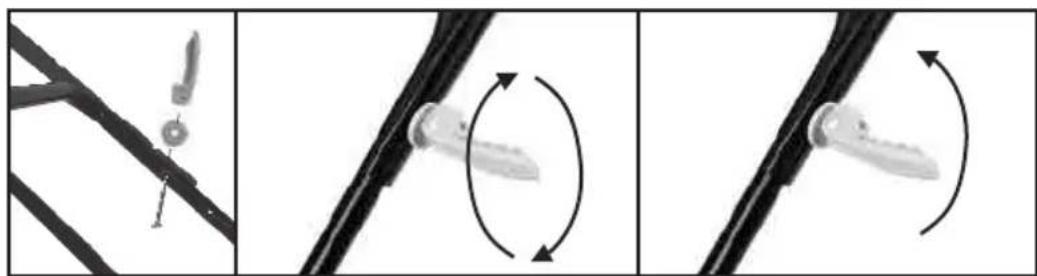

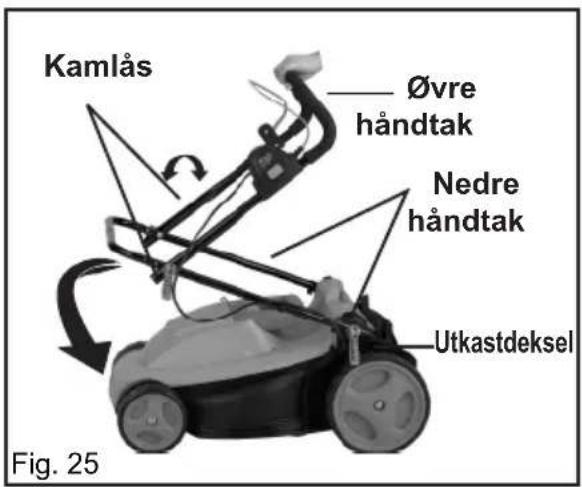

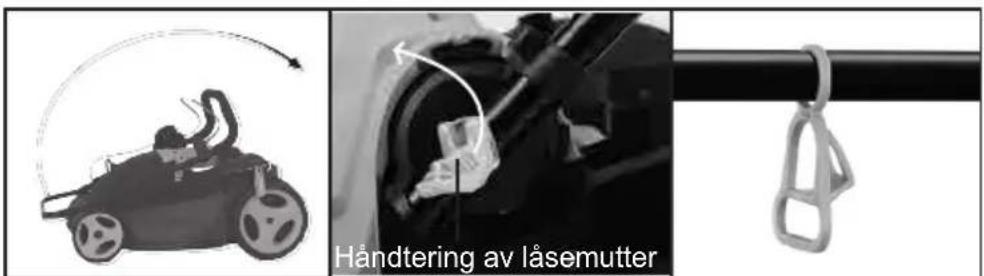

■ Løsne alle kamlåsene på begge sidene.
■ Løft opp og trekk nedre og øvre håndtak til drift-posisjon.
■ Husk å läse alle kamlåsene.

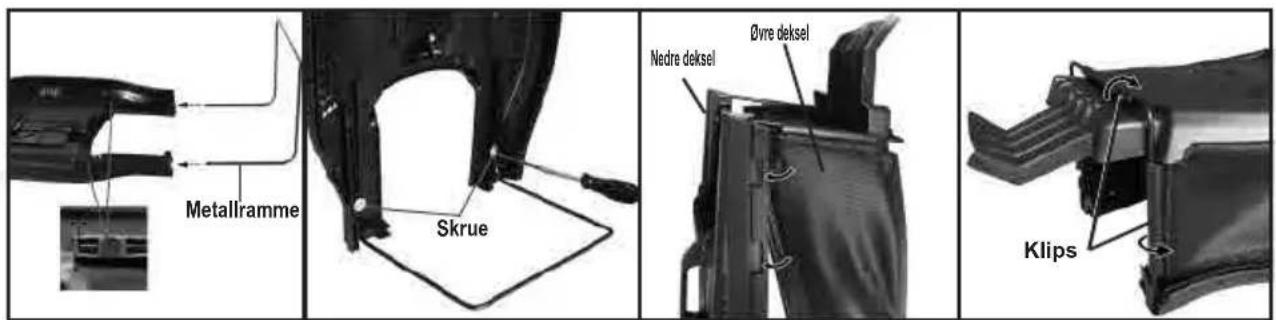

■ Skyv de to endene på metallrammen inn i de to kanalene som finnes på den øvre del av dekselet.
■ Vær sikker på at de sitter godt ved å bruke den medfølgende flate skiven og skruen som vist i figur 9
- Juster hullene i det øvre dekselet mot tappene i den nedre delen av oppsamleren. Klips sammen de to delene og sørg for at nedre del også klipses rundt metallrammen – 3 plasser. Se fig 10 og 11

Fig. 8 Fig. 9 Fig. 10 Fig.11

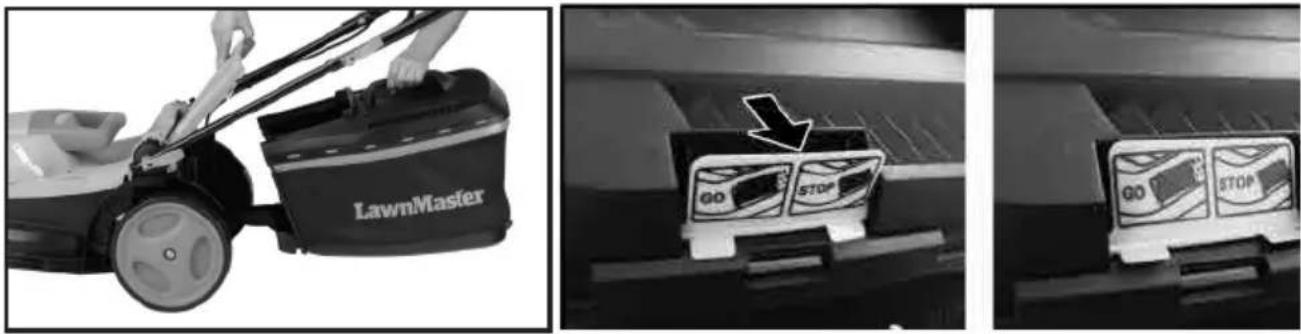

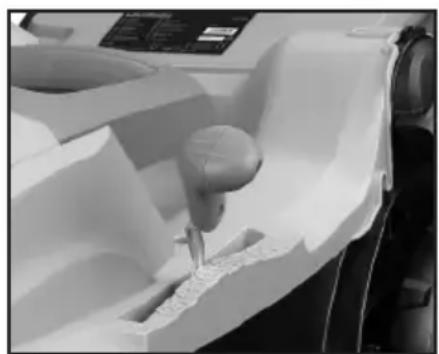

MONTERING AV GRESSOPPSAMLER PÅ GRESSKLIPPEREN (Se Fig. 12)

OBS: Ikke monter på bio-innsatsen når du skal bruke gressoppsamleren.

■ Løft bakre deksel
■ Sett gressoppsamleren på plass.
■ Senk bakre deksel på plass.
■ Når du fjerner oppsamleren sørg for at bakre deksel returnerer til sin opprinnelige posisjon.

På toppen av gressoppsamleren er det en nivåindikator som viser om beholderen er tom eller full:

– Nivåindikatoren er blåst opp så lenge oppsamleren ikke er full under klippingen.
– Når oppsamleren er full, faller indikatoren sammen. Stans umiddelbart klippingen og tøm oppsamleren. Sørg for at oppsamleren er tom og gitteret er ventilert

Ved forsendelse blir hjulene på gressklipperen stilt på en lav klippehøyde. Før du tar i bruk gressklipperen for første dag, bør du justere kuttehøyden slik at den passer dine behov. Høyden (fra bladet til bakken) kan justeres fra 25 mm (posisjon 1) til 75 mm (posisjon 6), i 6 høydeposisjoner.

For å justere klippehøyden

■ For å øke klippehøyden, ta justeringsspaken og flytt den mot gressklipperens bakdel.

■ For å senke klippehøyden, ta justeringsspaken og flytt den mot gressklipperens front.

Posisjon Klippehøyde
1	25 mm
2	35 mm
3	45 mm
4	55 mm
5	65 mm
6	75 mm

I starten av sesongen bør man velge en høyere klippehøyde. Før du begynner å klippe, sjekk at knivbladet ikke er sløvt og at ingen av delene er skadet. For å forhindre ubalanse, erstatt sløvt og/eller skadet knivblad. For å gjennomføre må du slå av motoren og trekke ut strømledningen.

BRUK

ADVARSEL

Vær forsiktig når du bruker produktet.. Husk at en uforsiktig brøkdel av et sekund er tilstrekkelig til å påføre alvorlige skader.

ADVARSEL

Bruk alltid vernebriller når du bruker apparatet for å unngå risikoen for at gjenstander blir kastet inn i øynene, noe som resulterer i fare for alvorlig personskade.

ADVARSEL

Ikke bruk tilbehør som ikke er anbefalt av produsenten av dette produktet. Bruk av tilbehør som ikke er anbefalt kan føre til alvorlig personskade

BRUK

OBS: Bruk en skjøteledning godkjent for utendørs bruk.

■ Før du starter, sørg for at det ikke er noen fremmede objekter som blokkerer knivbladet.
■ Hold strømbryteren på strømboksen inne og trykk inn starthåndtaket. Slipp strømbryteren.
■ For å stoppe, slipper du starchåndtaket.

MERK: En høyfrekvent lyd og noe gnist kan oppstå når den elektriske motoren bremser. Dette er normalt.

INFORMASJON OM KORREKT KLIPPING

Vi anbefaler at du klipper i overlappende linjer. Klipp kun med skarpe, perfekte blader for å unngå at gresstråene flises opp, slik at plenen gulner. For å få et pent klipperesultat, klipp i så rette linjer som mulig.

Disse linjene bør alltid overlappe hverandre med noen centimeter så du ikke etterlater tuster. Hvor ofte plenen bør klippes varierer med hvor raskt gresset vokser. I vekstsesongen (mai-juni) bør plenen klippes to ganger i uken, ellers hver uke. Klippehøyden bør være 4-6 cm, og veksten før neste klipp bør være 4-5 cm. Hvis plenen av og til vokser mer enn dette, bør du ikke gjøre feilen å

klippe til normal høyde med en gang, siden dette skader plenen. Klipp aldri mer enn halvparten av gressets høyde. Hold undersiden av gressklipperen ren, og fjern alle gressansamlinger fra den. Ansamling av gress gjør det vanskeligere å starte klipperen, og vil også påvirke klippekvaliteten og utblåsningen av gress negativt. Klipp alltid på tvers av skråninger (ikke opp eller ned). Du kan motvirke gressklipperens tendens til å skli ned skråningen ved å klippe på skrått opp. Velg en klippehøyde som passer gressets faktiske lengde. Klipp i flere runder, for å sikre at du ikke fjerner mer enn 4 cm gress i hver runde motoren og trekk ut strømmen før du utfører inspeksjon av klippebladet. Husk at klippebladet fortsetter å rotere i noen sekunder etter at motoren har blitt slått av. Forsøk aldri å stoppe klippebladets rotasjon selv. Sjekk med jevne mellomrom om bladet er i god stand, og om det er skarpt. Hvis ikke må bladet kvesses eller byttes. Hvis et roterende blad treffer et fremmedlegeme, stopp gressklipperen straks, og vent til bladet har stoppet helt. Sjekk deretter bladet og bladholderen. Om noen av dem er skadet, må de byttes før gressklipperen kan brukes igjen. Plasser skjøteledningen i sirkler på bakken foran veggkontakten. Klipp vekk fra kontakten og kabelen, og pass på at skjøteledningen alltid ligger der du allerede har klippet, slik at du ikke klipper kabelen. Når du ser at gressrester blir liggende bak klipperen, er det på tide å tømme gressoppsamleren

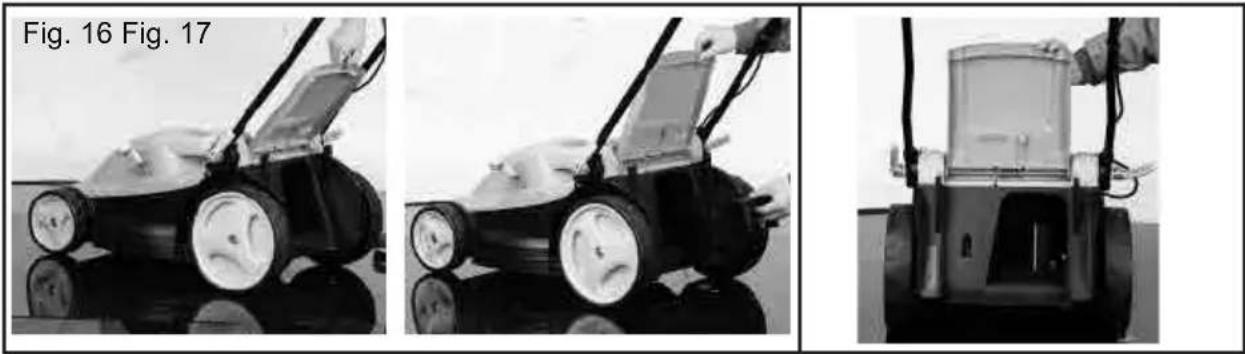

OMBYGGING TIL BIO-KLIPP (Se Figs. 16-17)

ADVARSEL: gjøres kun med stanset motor og stillestående knivblad.

■ Leveres med bio-innsats
■ Løft opp det bakre dekselet og ta ut gressoppsamleren.
■ Skyv bio-innsatsen inn i åpningen og sørg for at den sitter riktig (se fig. 17)
■ Lukk igjen det bakre dekselet. Bio-innsatsen sørger for at gresset blir klipt i veldig små partikler før det blir liggende igjen på gressplenen som gjødsel.

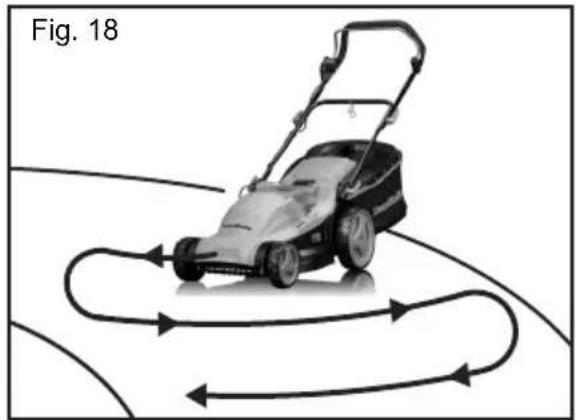

BRUKE GRESSKLIPPEREN I SKRÅNINGER (Se Fig. 18)

■ Skråninger er en stor årsak til fallulykker som ender med alvorlige skader. Hvis du føler deg litt sliten, skal du holde deg unna skråninger. Aldri klipp i skråninger som er brattere enn 15 grader.
■ Klipp alltid på tvers av skråninger (ikke opp eller ned). Du kan motvirke gressklipperens tendens til å skli ned skråningen ved å klippe på skrätt.
■ Se opp og fjern fremmede objekter som kan forårsake at man sklir og skader seg.
■ Sørg alltid for godt fotfeste när man beveger seg I skråninger.
■ Ikke klipp nære grøfter, klipper eller andre farlige stup.

■ Løft opp bakre deksel og ta ut gressoppsamleren
■ Tøm beholderen.
■ Sett på plass gressoppsamleren

Bruk ikke andre deler eller tilbehør enn de som anbefales av fabrikanten til dette apparatet. Bruken av deler eller tilbehør som ikke anbefales kan medføre fare for alvorlige personskader

ADVARSEL

Bruk alltid vernebriller under arbeid. Hvis det er støvete, kan du bruke vernemaske.

Unngå bruk av løsemidler ved rengjøring av plastdeler. Bruk rene kluter til å fjerne skitt, støv, olje, fett etc.

ADVARSEL

Ikke forsøk å modifisere produktet eller bruk tilbehør som ikke er anbefalt dette produktet. Enhver slik endring eller modifisering er misbruk og kan føre til en farlig situasjon som fører til mulig alvorlig personskade.

Sørg for at alle muttere, bolter og skruer er strammet, og at gressklipperen er i en slik stand at den er trygg å bruke. Fjern eventuell oppbygging av gress og løv på eller rundt motordekselet. Tørk av klipperen med en tørr klut innimellom. Ikke bruk vann.

SM∅RING

Alle hjullager er smurt med høy kvalitets smøremiddel, som skal vare hele levetiden under normale driftsforhold. Det er derfor ikke nødvendig å smøre hjullagrene lenger. Ved begynnelsen og slutten av hver sesong kan du:

■ Smøre fjærene på bakutkastdekslet med lett olje.
■ Smøre høydejusteringsfjærene med lettolje.
■ Demontere hjulene og smøre overflaten av akselbolten og den indre flate av hjulet med lett olje.
■ Demontere knivbladet smør motorakselen med lett olje eller motorolje. Se Bytte knivblad for instruksjoner om hvordan du fjerner bladet.

ADVARSEL

Beskytt alltid hendene ved å bruke vernehansker når du utfører vedlikehold. Unnlatelse av å følge denne advarselen kan resultere i alvorlig personskade.

ADVARSEL

Før du utfører vedlikehold, sørg for at klipperen er koblet fra strømforsyningen.

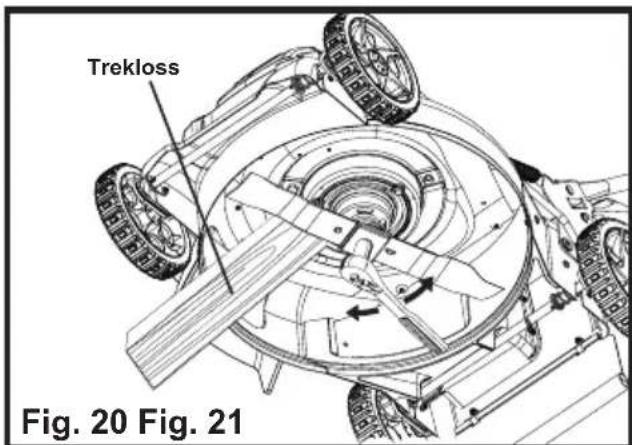

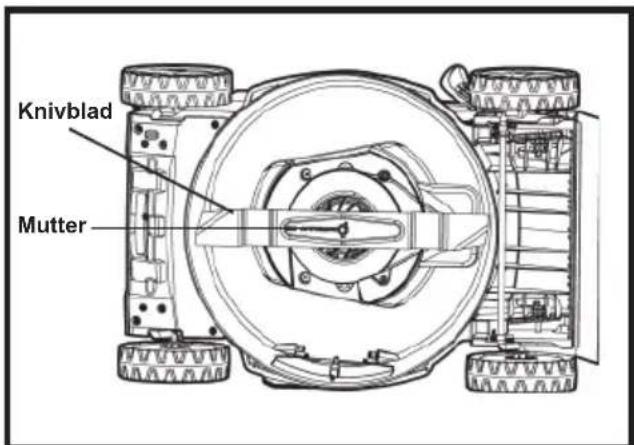

BYTTE AV KNIVBLAD (Se Figs. 20-21)

MERK: Ved skifte av knivblad, bruk kun orginal deler.

■ Koble fra skjøteledningen og vent til knivbladet har stanset.
■ Snu klipperen på siden.
■ Stikk en trekloss mellom knivbladet og karosseriet for å hindre bladet starter å rotere när mutteren blir fjernet.
■ Løsne mutteren ved å bruke en 14mm pipenøkkel eller skiftenøkkel.
■ Fjern knivbladet
■ Sørg for at vifteanretningen er montert helt inntil motoraksel.
■ Sett nytt knivblad på vifteanretningen og sørg for at skjærekantene er vendt i rotasjonsretningen.
■ Sett på plass mutteren og skru til.

MERK: Monter delene I motsatt rekkefølge som du demonterte de på.

■ Skru til bladet ved hjelp av en momentnøkkel

MERK: Bruk kun LawnMaster originale reservedeler. LawnMaster knivblad delenummer #MEB1842M

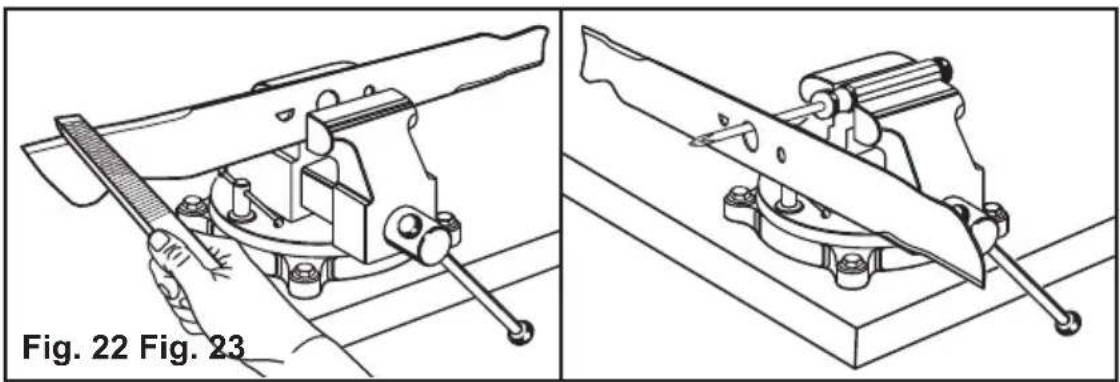

SLIPE KNIVBLADET (See Fig. 22)

For best mulig ytelse, må knivbladet holdes skarpt. Et sløvt blad vil ikke klippe gresset jevnt og kan forårsake overbelastning av motoren. Under normale omstendigheter, er det nødvendig å slipe bladet 2 ganger i løpet av sesongen. Men hvis plenen har sandholdig jord, kan det bety at du må gjøre det flere ganger.

Se hvordan bytte knivblad i delen «Bytte av knivblad». IKKE forsøk å slipe bladet mens det er montert på klipperen.

■ Ved hjelp av en fin tannfil eller en bryne, skjerp begge sidene av skjærekantene på bladet, fjern like mengder materiale fra begge ender.

BALANSERE KNIVBLADET (See Fig. 23)

Når man skal slipe knivbladet, bør man sørge for å holde bladet balansert. Et ubalansert blad vil føre til omfattende vibrasjon, hvilket som kan føre til skade på gressklipperen, spesielt motoren.

For å sjekke balansen på knivbladet:

■ Spenn en skrutrekker horisontalt i en skrustikke som vist på figur 23.

MERK: Hvis en skrutrekker ikke er tilgjengelig, kan en rett spiker også brukes.

■ Plasser senterhullet av bladet på skrutrekkeren (eller spikeren).

■ Hvis bladet er balansert, vil den stå i en horisontal posisjon. Hvis den dropper en av veiene, må den slipes til den ligger balansert på skrutrekkeren

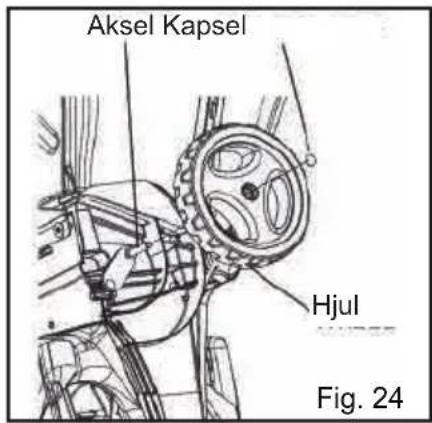

BYTTE HJUL (See Fig. 24)

■ Koble fra strømledningen
■ Snu klipperen på siden.
■ Lirk av kapselen ved hjelp av en flat skrutrekker.
■ Erstatt med et nytt hjul.
■ Press på plass kapselen

OPPBEVARING (See Fig. 25)

■ Slå av gressklipperen, trekk ut strømledningen og vent til alle bevegelige deler har stanset.
■ Legg klipperen på siden og fjern gress som har samlet seg på undersiden og i utkaståpningen
■ Tørk klipperen ren med en tørr klut.
■ Sjekk at alle muttere, bolter, skruer, fester sitter fast.
■ Sjekk alle bevegelige deler for skader, brudd og slitasje. Ta service på deler som er skadet.
■ Oppbevar klipperen innendørs på et rent og tørt sted.
- Ikke oppbevar i nærheten av korrosive materialer som gjødsel eller salt.
■ For enkel lagring, løsne de to kamlåsene slik at håndtaket blir sammenleggbart (Se Fig.25) Sørg for at strømkabelen ikke kommer i klem og blir skadet.

Problem Mulig årsak Mulig løsning
Håndtaket er ikke i posisjon.	Boltene som holder sammen håndtakene er ikke satt på rikitg Kamlåsene er ikke strammet til skikkelig	Justere høyden på håndtaket og sørge for at boltene er satt på riktig. Stram til kamlåsene. Ikke for stramt
Motoren starter ikke	Skjøteledningen er ikke koblet til klipperen.Skjøteledningen er ikke koblet til strømnettet.Sikringen er gått.Strømboksen er defekt.	Koble skjøteledningen til klipperen og bruk kabelklemmen.Koble skjøteledningen til strømnettet.Tilbakestill sikringen i huset.Hvis den løser ut igjen, ring en autorisert elektriker.Få et autorisert serviceverksted til å bytte strømboksen.
Kutter gresset ujevnt	Gressplenen er veldig ujevn eller så er det ikke riktig klippehøyde.	Flytt hjulene til en høyere stilling.Alle hjul må plasseres i samme klippehøyde for at klipperen skal kutte jevnt.
	Mye gress sitter fast på undersiden	Vent til gresset tørker.Bioklipp fung
Klipperen er tung å dytte.	Høyt gress, karosseri og knivblad dras gjennom høyt gress,klippehøyden er for lav.	Juster til en høyere klippehøyde.
Vibrerer på høyt turtall	Knivbladet er I ubalanse.Motorakslingen er bøyd.	Balansere bladet ved sliping.Stopp motoren, koble fra strømkilden, og sjekk for skader.Hvis du oppdager at den er skadet må reparasjon utføres av et autorisert servicesenter.

AVFALLSHÅNDTERING OG MILJ∅VERN

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.

Produktet blir levert i resirkulerbar emballasje. Kasserte elektriske produkter skal ikke kastes sammen med husholdningsavfall. Lever produktet ved nærmeste avfallsmottak for sikker behandling. Dette i henhold til WEEE (Waste from Electrical and Electronic Equipment) direktiv gjeldende fra August 2005.

Dette LawnMaster-produktet leveres med en begrenset 2-ärig garanti som dekker defekter ved produksjon og materialer fra kjøpsdato, ved normal bruk. Denne maskinen er ikke tilpasset kommersiell bruk. Kommersiell bruk vil ugyldiggjøre garantien. Enkelte komponenter er utsatt for normal slitasje og dekkes ikke av garantien.

Garantien dekker ikke defekter som skyldes direkte eller indirekte misbruk, feilaktig bruk, manglende vedlikehold, ulykker, reparasjoner eller endringer. Vennligst ta vare på kvitteringen som kjøpsbevis. Denne garantien gir deg spesifikke juridiske rettigheter; i tillegg kommer rettigheter fastsatt under norsk lov.

1. Unormal bruk som ikke er i samsvar med bruksanvisningen
2. Manglende vedlikehold
3. Dårlig smøring av olje på bevegelige deler
4. når apparatet er brukt til profesjonelle eller utleie formål
5. Enhver skade forårsaket under transport
6. Enhver skade forårsaket av fall
7. Forbruksartikler som knivblad

1. Endringer er gjort på maskinen uten produsentens godkjenning
2. Ikke-originale eller ikke-godkjente deler er installert

Produsenten fraskriver seg ethvert ansvar som følge av feil bruk som ikke anses som normal bruk og fra utilstrekkelig vedlikehold.

LawnMaster®

We
