BRUKSANVISNING IU-P4A1-A Clas Ohlson

Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

1. Sikkerhet

• Beregnet for innendørs bruk.
• Bruk kun den medfølgende strømadapteren.

2. Produktbeskrivelse

• USB nettverksserver med 4 porter USB 2.0.
• Gjør det mulig å koble inntil 4 produkter med usb-kontakter til nettverket.
• Produktene som kobles til kan da brukes fra alle datamaskinene som er koblet til nettverket.
• Kompatibelt med Windows 7 (32/64-bit) / Vista (32/64-bit) / XP.

3. Forpakningen inneholder:

• USB nettverksserver
• Cd-plate
• Bruksanvisning
  • Nettverkskabel (lengde 1,5 m)
• Batterieliminator (5 V/2,6 A) kabellengde 1,8 meter

4. Installasjon

Programvaren skal installeres før nettverksserveren kobles til datamaskinen.

1. Legg den medfølgende cd-platen i pc-ens cd-rom.
2. Installasjonen starter automatisk. Klikk på Finish når installasjonen er ferdig.

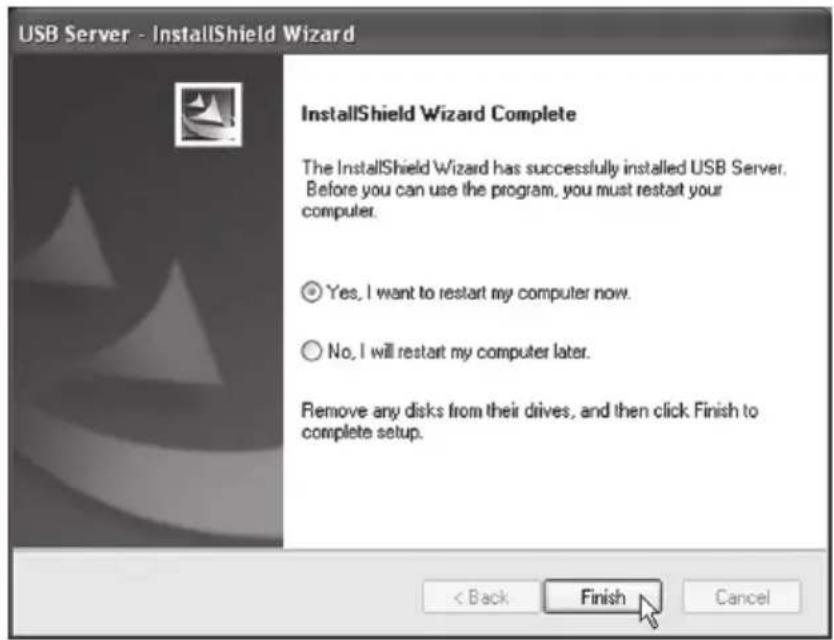

3. Marker "Yes, I want to restart..." og klikk på Finish for å restarte pc-en.

1. I normalmodus er nettverksserveren innstilt på DHCP, noe som gjør at den automatisk mottar en IP-adresse når den er koblet mot en DHCP-server som f.eks. router.
2. Hvis nettverksserveren derimot er koblet mot en annen DHCP-enhet, som f.eks. et nettverkskort i datamaskinen, må man stille inn en fast IP-adresse på nettverkskortet.
3. Usb-nettverksserveren har en forhåndsinnstilt IP-adresse: 192.168.1.50. (dersom den ikke har blitt tildelt noen annen IP-adresse) Da må nettverkskortets adresse oppgis i samme segment f.eks. 192.168.1.X, der X-en er valgfritt tall mellom 1 og 256.

5. Bruk

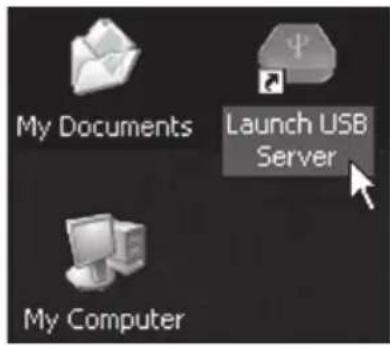

1. Dobbeltklikpå ikonet "Launch USB Server".

1. En advarsel kommer opp. Klikk på Unblock for å gå forbi denne advarselen og å åpne programmet.

1. Usb-enhetene kobles til nettverksserveren. Når en usb-enhet er koblet riktig til nettverksserveren tennes en lysdiode for å indikere dette. Koble den medfølgende nettverkskabelen til "Net" på nettverksserveren og til router, datamaskin etc. De tilkoblede usb-enhetene vises i en liste.

1. Merk ønsket usb-enhet i listen og klikk på Connect Device for å åpne den tilkoblede enheten slik at den kan tas i bruk. Klikk på Disconnect Device når du er ferdig med å bruke den. Den blir da tilgjengelig for andre i nettverket.

2. Programmet viser status for alle tilkoblede usb-enheter.

Locally Connected – Vises for usb-enheten når den er opptatt for andre i nettverket (når du bruker den).

Device Free – Vises dersom enheten er tilkoblet og ikke brukes av noen. Da er usb-enheten ledig og kan åpnes av brukere i nettverket.

Remote Occupied – Vises hvis en enhet er opptatt av en annen bruker/maskin. Det er da kun brukeren som kan koble fra enheten.

• Hvis en enhet vises med tillegget Device on Different Segment er den koblet til et annet nettverk.
• Hvis en enhet vises med et rødt ikon og tillegget Unsupported Device støttes ikke den enheten av usb-nettverksservere.

5.1. USB-nettverksserveren har et webbasert grensesnitt.

Klikk på "Open Web Page" for å åpne innstillingene. Nettverkskonfigureringen kan vises og endres, stilles tilbake (reset) og oppgraderes. Til dette trenger man ikke passord.

Status

Statusiden viser de aktuelle innstillingene for nettverksserveren og viser lenker til sider der du kan utføre spesielle innstillinger. Innstillingene kan endres slik at de passer dine behov. Vær klar over at hvis du ønsker å gi serveren en statisk IP-adresse må DHCP aktiveres. Klikk på "Submit" når du har utført innstillingene og start data-maskinen på nytt.

En varsling vises hvis du prøver å endre konfigurering for usb-nettverksserveren mens den er opptatt av en annen bruker. Vent til all dataoverføring er ferdig.

Klikk på ønsket innstilling for å aktivere/deaktivere funksjonen.

Language Velg menyspråk.
Run USB Server when PC starts up	Start nettverksserveren automatisk når datamaskinen starter.
Setting server Innstillinger for server.
Open Web Page Åpne produsentens hjemmeside.
Connect Device Åpne tilkoblet usb-enhet.
Disconnect Device	Koble fra usb-enhet. Her vises en varsling hvor du oppfordres til å bruke Windows egen funksjon "Safely Remove Hardware" før du bruker Disconnect Device. Klikk på OK for å stenge varslingsruten.
Request Disconnect Device	Send beskjed til en annen bruker som benytter den usb-enheten du ønsker å bruke.
Device Property Vise egenskaper for tilkoblet usb-enhet.
Auto Disconnect Storage When Idle	Skru automatisk av lagringsenheten i strømsparemodus.
Auto Disconnect Printer When Idle	Skru automatisk av skriveren i strømsparemodus.

View

Only Show USB Device Vis

kun de tilkoblede usb-enhetene og ingen annen informasjon.

Help

About Viser hvilken programversjon som er installert.

7. Feilsøking

Ingen av de tilkoblede usb-enhetene vises i listen.	Kontroller at usb-enheten er riktig tilkoblet.Kontroller om en brannmur eller et antivirusprogram stopper nettverksserveren.
Ingen av de tilkoblede usb-enhetene vises i listen.	Kontroller at usb-enheten er riktig tilkoblet.Kobling av en enhet med lav hastighet (mus, tastatur etc.) til en høyhastighetshub støttes ikke av nettverksserveren.
Tilkoblet usb-enhet fungerer ikke.	Enkelte usb-produkter trenger driver for å fungere.Kontroller driveren. Prøv å koble usb-enheten direkte til datamaskinen.
"Device not supported due to limited bandwidth" vises.	Denne beskjeden kan komme opp hvis du kobler mer enn ett webkamera, lydenhet eller multimediaenhet (som krever stor båndbredde) til nettverksserveren.Koble kun ett slikt produkt til av gangen.
Hvordan stiller jeg tilbake til fabrikkinn-stillingene?	Trykk og hold inne "Reset" i ca. 3 sekunder for å stille tilbake til fabrikkinnstillingene.

8. Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.

9. Spesifikasjoner

Passer operativsystemene: Windows 7 (32/64-bit) / Vista (32/64-bit) / XP

Nettverk Interface: 10/100/1000 Mbps RJ45

Usb-tilkobling: USB 2.0 (helt kompatibelt med USB 1.1)

Standarder: IEEE 802.3 10 Base-T; IEEE 802.3u 100 Base-T; IEEE 802.3ab 1000 Base-T; USB 2.0

Konfigurering: Webbasert grensesnitt

Strømforsyning: Primært:100 - 240V, 50/60 Hz

Sekundært: 5 V/ 2,6 A (+ i sentrum)

Brukstemperatur: 0 °C \~ 60 °C

Oppbevaringstemperatur: -20 °C \~ 60 °C

Vekt: 20 g

Størrelse: 94 x 60 x 19 mm (l x b x h)
