KÄYTTÖOHJE IU-P4A1-A Clas Ohlson

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

1. Turvallisuus

• Sisäkäyttöön.
• Käytä vain laitteen mukana tullutta muuntajaa.

2. Tuotekuvaus

• Usb-verkkopalvelin, jossa on 4 kpl USB 2.0 -porttia.
• Liitä kätevästi jopa 4 usb-laitetta verkkoosi.
• Liitettyjä usb-laitteita voi käyttää kaikista verkkoon liitetyistä tietokoneista.
• Sopivat käyttöjärjestelmät: Windows 7 (32/64) / Vista (32/64) / XP.

3. Pakkauksen sisältö

• Usb-verkkopalvelin
• Cd-levy
• Käyttöohje
  • Verkkokaapeli (pituus 1,5 m)
• Muuntaja (5 V/2,6 A), jonka johdon pituus on 1,8 m

4. Asennus

Asenna ohjelmisto ennen kuin liität verkkopalvelimen tietokoneeseen.

1. Aseta pakkaukseen sisältyvä cd-levy tietokoneesi cd-asemaan.
2. Asennus käynnistyy automaattisesti. Kun asennus on valmis, napsauta Finish.
3. Valitse "Yes, I want to restart..." ja napsauta Finish käynnistääksesi tietokoneen uudelleen.

1. Perustilassa palvelimen asetus on DHCP, minkä takia se hakee automaattisesti IP-osoitteen, kun se on liitettynä DHCP-palvelimeen, esim. reitittimeen.
2. Jos verkkopalvelin on sen sijaan liitettynä toiseen DHCP-asiakkaaseen, esim. tietokoneen verkkokorttiin, tulee verkkokorttiin asettaa kiinteä (staattinen) IP-osoite.
3. Usb-verkkopalvelimen IP-osoite on 192.168.1.50., mikäli sille ei ole annettu muuta IP-osoitetta. Tällöin verkkokortin osoite tulee antaa samassa segmentissä, esim. 192.168.1.X., jolloin X:n arvon voi määrittää välille 1–256.

5. Käyttö

1. Kaksoisnapsauta "Launch USB Server".

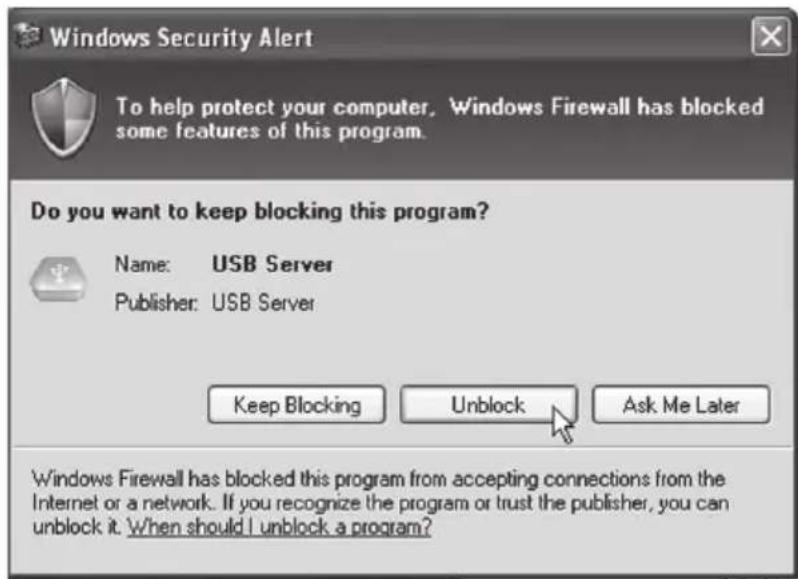

1. Näytölle ilmestyy varoitus. Ohita varoitus ja avaa ohjelma napsauttamalla Unblock.

1. Kytke usb-laitteet verkkopalvelimeen. Kun usb-laite on kytketty verkkopalvelimeen oikein, syttyy vastaavan usb-portin kohdalle merkkivalo. Kytke pakkauksen verkkokaapeli verkkopalvelimen kohtaan "Net" sekä reitittimeen, tietokoneeseen tms. Liitetyt usb-laitteet näkyvät listassa.

1. Valitse usb-laite listalta ja napsauta Connect Device, jolloin liitetty laite avautuu ja pääset käyttämään sitä. Napsauta Disconnect Device, kun haluat lopettaa laitteen käytön ja antaa muiden verkossa olevien käyttää laitetta.

2. Ohjelma näyttää kaikkien kytkettyjen usb-laitteiden statuksen.

Locally Connected – Näkyy usb-laitteen kohdalla, kun se on varattu ja sinun käytössäsi.

Device Free – Näkyy, kun laite on kytkettynä, mutta ei kenenkään käytössä. Tällöin kyseinen usb-laite on vapaa ja sen voi avata ja sitä käyttää joku muu verkossa oleva.

Remote Occupied – Näkyy, jos laite on jonkun muun käyttäjän/tietokoneen käytössä. Ainoastaan kyseinen käyttäjä voi tällöin kytkeä pois laitteen.

• Mikäli laitteen kohdalla lukee "Device on Different Segment", on se kytkettynä toiseen verkkoon.
• Jos laitteen kohdalla on punainen kuvake ja teksti "Unsupported Device", ei usb-verkkopalvelin tue kyseistä laitetta.

5.1. Usb-verkkopalvelimella on verkkoliittymä

Napsauta "Open Web Page" avataksesi asetukset. Voit katsoa ja muuttaa verkkoasetuksia, palauttaa asetukset (Reset) tai päivittää ohjelmiston. Et tarvitse tähän salasanaa.

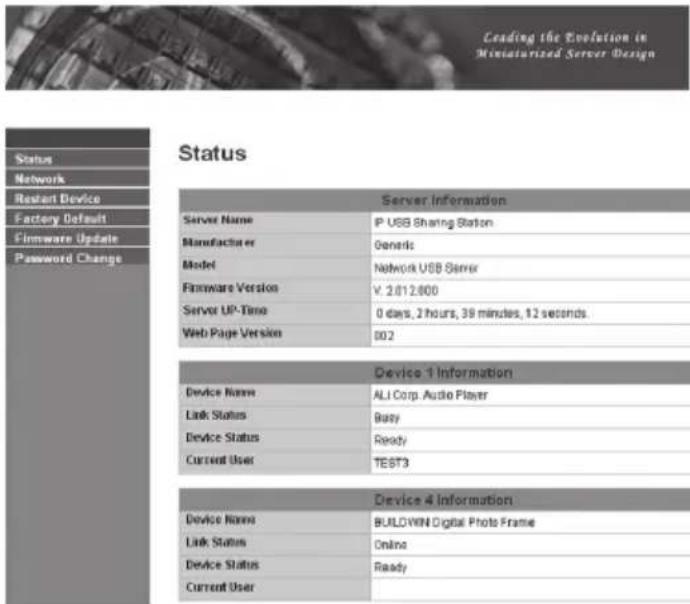

Status

Status-sivulla näet verkkopalvelimen senhetkiset asetukset sekä linkkejä sivuille, joilla voit muuttaa asetuksia itsellesi sopivaksi. Huomioi, että jos haluat asettaa palvelimelle staattisen IP-osoitteen, sinun tulee poistaa DHCP käytöstä. Napsauta "Submit", kun haluat tallentaa tekemäsi asetukset ja käynnistää uudelleen.

Näytölle ilmestyy varoitusteksti, jos yrität muuttaa usb-verkko-palvelimen asetuksia palvelimen ollessa varattu. Odota, kunnes tiedonsiirto on valmis.

Napsauta asetusta, kun haluat aktivoida tai sammuttaa kyseisen toiminnon.

Language Valitse kieli.
Run USB Server when PC starts up	Käynnistää verkkopalvelimen automaattisesti tietokoneen käynnistyessä.
Setting server Palvelimen asetukset.
Open Web Page Avaa	valmistajan kotisivun.
Connect Device Avaa	liitetyn usb-laitteen.
Disconnect Device Sammuttaa liitetyn usb-laitteen. Näytöllä näkyy varoitus-teksti, joka kehottaa sinua käyttämään Windowsin omaa toimintoa "Safely Remove Hardware", ennen kuin valitset Disconnect Device. Sulje varoitusteksti napsauttamalla OK.
Request Disconnect Device	Lähettää viestin toiselle käyttäjälle, joka käyttää sinun tarvitsemaasi usb-laitetta.
Device Property Näyttää kytketyn usb-laitteen ominaisuudet.
Auto Disconnect Storage When Idle	Sulkee automaattisesti tallennusyksikön virransäästötilassa.
Auto Disconnect Printer When Idle	Sulkee automaattisesti tulostimen virransäästötilassa.

View

Only Show USB Device Näyttää ainoastaan kytketyt usb-laitteet, ei muita tietoja.

Help

About Näyttää asennetun ohjelman.

7. Vianetsintä

Listassa ei näy yhtä-kään liittämääsi usb-laitetta.	Varmista, että usb-laite on kytketty oikein.Tarkista, onko verkkopalvelimen pysäytyksen syynä palomuuri tai viruksentorjuntaohjelma.
Listassa ei näy yhtä liittämääsi usb-laitetta.	Varmista, että usb-laite on kytketty oikein.Verkkopalvelin ei tue pieninopeuksisten laitteiden, kuten hiirten tai näppäimistöjen, liittämistä suurinopeuksiseen keskittimeen (hub).
Liitetty usb-laite ei toimi.	Jotkut usb-tuotteet tarvitsevat ajureita toimiakseen.Tarkista ajurit. Kokeile liittää usb-laite suoraan tietokoneeseen.
Laite ilmoittaa: "Device not supported due to limited bandwidth".	Ilmoitus näkyy, mikäli liität verkkopalvelimeen useamman kuin yhden webkameran, äänilaitteen tai multimedialait-teen (joka vaatii suuren kaistanleveyden). Liitä ainoas-taan yksi tällainen laite kerrallaan.
Miten palautan tehdas-asetukset?	Palauta verkkopalvelimen tehdasasetukset pitämällä "Reset"-painiketta pohjassa noin 3 sekunnin ajan.

8. Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

9. Tekniset tiedot

Sopivat käyttöjärjestelmät Windows 7 (32/64) / Vista (32/64) / XP

Verkkoliitäntä 10/100/1000 Mbps RJ45

Usb-liitäntä USB 2.0 (täysin yhteensopiva USB 1.1:n kanssa)

Standardit IEEE 802.3 10 Base-T; IEEE 802.3u 100 Base-T

IEEE 802.3ab 1000 Base-T; USB 2.0

Konfigurointi Verkkoliittymä

Virtalähde Tulojännite 100–240 V 50/60 Hz

Lähtöjännite 5 V/2,6 A (+ keskellä)

Käyttölämpötila 0 °C \~ +60 °C

Säilytyslämpötila -20 °C \~ +60 °C

Paino 20 g

Mitat (P x L x K) 94 x 60 x 19 mm
