BRUKSANVISNING LS2300FIN Nutool

Sjekk maskinen før du skrur den på. Beskyttelses deksler må være på plass og i orden. Gjør det til en vane å sjekke at verktøy fjernes før du skrur på maskinen. Erstatt skadene deler eller manglende deler før bruk.

KLE DEG RIKTIG

- Ikke bruk løse/store klær, hansker kjeder, ringer eller klokker. De kan fanges av bevegelige deler. Bruk av riktig verneutstyr anbefales ved arbeidet. Tildekning av langt hår forhinder at det blir fanget i maskinen.

BESKYTT ∅YNE OG ANSIKT

- Ved kan lett splittes, og det er derfor viktig at sikkerhetsbriller brukes

SKJ∅TELEDNING

☐ Bruk av feil skjøteledning kan medføre at maskinen blir overopphetet, og mister ytelse. Skjøteledningen må være min 1,5mm ^2 , og ikke lenger enn 10 m. bruk gummikabel godkjent for utendørs bruk.

IKKE PRESS MOTOREN

- Maskinen vil gjøre en bedre og sikrer jobb dersom motoren får løpe fritt uten for stort press. Motoren må ikke presses i mer enn 5 sekunder.

UTVIS FORSIKTIGHET VED BRUK AV MASKINEN

○ Maskinen må stå på en jevn overflate. Helst på et bord, og boltet fast. Stativ tilpasset maskinen kan med fordel brukes. Prøv aldri å kløyve ved av større dimensjoner enn det maskinen er beregnet for.

UNNGÅ SKADER

○ Holde barn borte fra maskinen
- Forsøk aldri å ta ut eller legge i ved før kløyven har stanset helt. Hold hendene vekk fra bevegelige deler.
- Trekk ut kontakten när maskinen ikke er i bruk, för justeringer, skifte av deler eller annet vedlikehold

VEDLIKEHOLD

- Hold maskinen ren, fjern rester av trevirke og tørk av maskinen etter bruk.

SPESIFIKASJONER

Motor	(V)	230-240
	(Hz)	50
		IP54
	(kw)	2,3
Kapasitet	(mm)	520
	Hydraulikk	7t
Kutt	lengde (mm)	1060
	bredde (mm)	278
	høyde (mm)	522
Vekt	(kg)	78
Olje	(Lt.)	6,5

2. MONTERING OG KLARGJ∅RING

2.1 Monter støttebenet på vedkløyveren ved hjelp av de medfølgende skruene. Deretter løftes vedkløyveren ved hjelp av håndtak som befinner seg på dens ender og plasseres på et vannrett, stabilt og fast arbeidsunderlag med høyden på 60 - 75 cm.

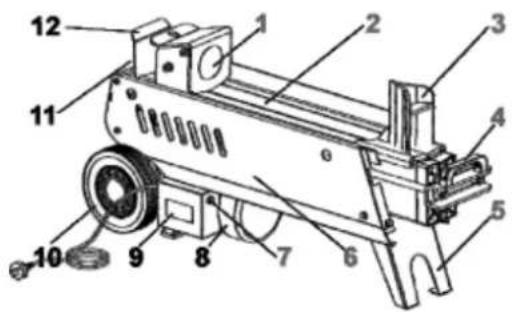

2.2. Før du starter vedkløyveren, skal du bli kjent med styrelementer samt egenskaper av vedkløyveren, som er vist på tegninger.

1. Skyver

2. Arbeidsbord

3. Kile

4. Transporthåndtak

5. Støtteben

6. Støtteplate

7. Startknapp

8. Motor

9. Koblingsskap

10. Hjul for flytting BARE på kort avstand

11. Hydraulisk styrehåndtak

12. Avskjerming til styrehåndtak

13. Lufteskrue

14. Tappeplugg og peilepinne

15. Maks. trykkbegrensningsskrue

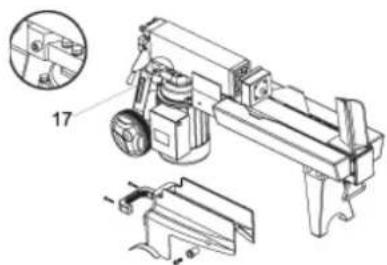

2.3 Før du starter vedkløyveren, skal lufteskruen løsnes et par omdreininger, slik at luften kan passere fritt inn og ut av oljetanken.

2.4 Det skal være fri luftgjennomstrømning gjennom skruehullet så lenge vedkløyveren er i bruk.

2.5 Før vedkløyveren flyttes, må du huske å stramme lufteskruen og tappepluggen, slik at det ikke lekker olje.

2.6 HVIS LUFTEKSRUEN IKKE L∅SNES SKAL MAN HA EN TETT LUKKET LUFTMENGDE I DET HYDRAULISKE SYSTEMET. LUFTEN SKAL KOMPRIMERES ETTER DEN DEKOMPRIMERES. DENNE STADIG KOMPRIMERING OG DEKOMPRIMERING SKAL FORÅRSAKE RIVING AV HYDRAULISKE PAKNINGENE SAMT VARIG VEDKL∅YVERENS SKADE.

2.7 SKRUEN TIL JUSTERING AV HYDRAULISK MAKSIMUMSTRYKK MÅ UNDER INGEN OMSTENDIGHTER JUSTERES PÅ EGEN HÅND!

2.8 Maksimumstrykk er innstilt fra produsenten- skruen til justering av hydraulisk

maksimumstrykk er forseglet med lim for å sikre at vedkløyveren ikke jobber under trykk høyre enn 7 tonn. Denne innstillingen var utført av autoriserte mekanikere ved hjelp av profesjonelt utstyr. En ikke-autorisert endring av denne innstillingen kan forårsake at hydraulisk pumpe ikke produserer tilstrekkelig trykk for vedkløyving, ødeleggelse av maskinen eller ALVORLIGE PERSONSKADER.

3.2 For justering av kløyvekraften og hastigheten brukes det et totrinns styrehåndtak. For å oppnå en større hastighet ved mindre kløyvekraft for å kløyve vanlige kubber, skal dette håndtaket skyves til midten av stilling nr 1. For å oppnå makismum kløyvekraft ved mindre hastighet for å kløyve særlige harde og sesonerte trestammer, skal dette håndtaket skyves til stilling nr 2 til man oppnår motstand. Ovenstående innstillinger utføres ved å heve eller senke håndtaket.

3.3 Man skal ikke bruke kløyvekraft i mer enn 5 sekunder ved å presse med skyveren for å kløyve særlig hardt vedstykke.

3.4 Etter ovenstående tid skal oljen under trykk oppvarmes som kan føre til maskinskade. I tilfelle man kløyver særlig harde kubber, snu den med 90° for å sjekke om den kan kløyves i en annen vinkel. Hvis det heller ikke lykkes, er veden for hard og kan ikke kløyves med denne kløyveren. Fjern denne veden for å ikke ødelegge vedkløyveren.

3.5 Vedstykker skal plasseres sikkert på støtteplater og arbeidsbordet. Det kan ikke bli i en skrå vinkel og det kan ikke vugges eller skyves under kløyving. Ikke prøv å kløyve øvre delen av kubben med eggen. En slik kløyvekraft kan føre til at eggen brekkes eller maskinen ødelegges.

3.6 Vedstykker skal alltid kløyves langs økende årene. Vedstykker skal ikke plasseres på tvers av maskinen for kløyving. Slike forsøk skaper faremomenter og kan føre til alvorlig skade av maskinen. Ikke prøv å kløyve to vedstykker samtidig. En av dem kan springe opp og føre til personskade.

4 FJERNING AV FASTKLEMT VEDSTYKKE

4.2 Etter skyveren går helt tilbake til utgangsposisjonen og den stoppes helt, plasser et kileformet stykke tre foran skyveren.

4.3 Start opp vedkløyveren for å føre skyveren helt under den fastklemte veden.

4.4 Gjenta prosedyren med brattere kiler helt til veden er helt fri fra kilen.

4.5 Forsøke aldri å slå veden løs. Det kan føre til personskader på grunn at veden springer opp eller skader vedkløyveren.

5.2 Alle bevegelige deler skal stoppes og vedkløyveren skal frakobles strømmen.

5.3 Løsne tappepluggen med peilepinne og ta den ut.

5.4 Vend om kløyveren på siden av støttebein over en beholder på 8 liter og tøm hydraulkkoljen.

5.5 Hev vedkløyveren i motorenden.

5.6 Påfyll ny olje ifølge mengden i tekniske data for en egnet vedkløyvermodell.

5.7 Rens overflaten av peilepinnen på lufteskruen og plasser den tilbake til hydraulikkoljetanken i vedkløyveren som står vertikalt.

5.8 Kontroller om oljenivået befinner seg mellom to riller på peilepinnen regelmessig.

5.9 Rens tappepluggen før den skrus på igjen. Før vedkløyveren stilles i vanrett stilling, skal denne pluggen strammes godt slik at man unngår oljelekkasje.

6 Kontroller om oljenivået befinner seg mellom to riller på peilepinnen regelmessig. Hvis oljenivået er lavere, skal oljen påfylles.

7 Følgende hydraulikkoljer eller tilsvarende anbefales til å bruke i vedkløyverens hydrauliske system:

SHELL Tellus 22

MOBIL DTE 11

ARAL Vitam GF 22

BP Energol HLP-HM 22

8 SLIPING AV KILEN

Etter lang tids bruk skal kilen slipes ved å fjerne eventuelle hakk eller flate områder fra eggen med en metallfil.

FEILS∅KING

Problem	Mulig årsak Løsning
Emnet vil ikke kløyves	Emnet står feil	Rett opp emnet
	Emnet er for stort eller hardt i forhold til maskinens kapasitet	Prøv å kløyve i andre vinkler, eller prøv å gjøre emnet mindre på noen måter
	Trykket er for lavt	Vent til maks turtall er opparbeidet, sjekk oljenivået
Fremføreren rykker	Luft i kretsløpet	Sjekk oljenivået, fyll på ved nødvendighet
Oljelekkasjer	Slitasje i tetningsringer eller tank.	Sjekk om lufteskruen er åpnet, og sjekk/bytt tetningsringer.
