KASUTUSJUHEND LS2300FIN Nutool

- Tutvuge oma puulõhkumismasinaga põhjalikult. Lugege läbi kasutusjuhend ning tutvuge hoiatussiltidega, mis on kinnitatud puulõhkumismasina külge. Öppige puulõhkumismasinat rakendama ja tema võimeid tundma, samuti ka masinale omaseid ohte.

- Alkohol ja ravimid. Ärge kasutage puulõhkumismasinat kui te olete alkoholi või mõne ravimi mõju all, mis võiks mõjutada teie võimet kasutada masinat õigesti.

- Vältige ohtlikke tingimusi. Pange puulõhkumismasin 60-74cm kõrgusele stabiilsele, lamedale ja tasasele pinnale, kus oleks piisavalt ruumi masinat kasutada ning et kasutaja oleks valvel. Lukustage puulõhkumismasin aluspinna külge kui ta kipub ära libisema või liikuma. Hoidke oma tööpiirkond puhas ja hästi valgustatud. Mittekorras tööpiirkonnad kutsuvad esile önnetusi. Ärge kasutage puulõhkumismasinat niiskes või märjas keskkonnas ning ärge jätke teda vihma kätte. Ärge kasutage masinat piirkonnas, kus värviaurud, lahustid või süttivad vedelikud võivad tekitada potentsiaalset ohtu.

- Kontrollige oma puulõhkumismasinat. Kontrollige oma puulõhkumismasinat enne käivitamist. Olge tähelepanelik. Kujundage endale harjumuseks kontrollida, et kõik võtmed ja tööriistad oleksid eemaldatud masina juurest enne masina käivitamist. Alati asendage vigased, puuduvad või puudulikud masina osad.

- Riietuge vastavalt. Ärge kandke lohvakaid riideid, kindaid, lipsu või ehteid (sõrmused, käekellad). Nad võivad jääda liikuvate osade vahele kinni. Kaitsvaid elektrit mittejuhtivad kindad ja libisemist takistavad jalanõud on soovituslikud. Kandke juustel kattevarju, et pikki juukseid kinni hoida, et vältida nende kinni jäämist masinasse.

- Kaitske oma nägu ja silmi. Puulõhkumisel võib paiskuda võõrkehasid silma. See võib tekitada silmale jäävaid kahjustusi. Kandke alati kaitseprille. Argipäevastel prillidel on ainult purunemiskindlad kaitsvad läätsed. Nad pole kaitseprillid. Ärge pange puulõhkumismasinat maha töötamise ajaks. See on kohmakas asend masina kasutamiseks, sest siis peaks kasutaja oma näo masinale lähedale tooma ja seega võib ta saada silma puutükke või muud prahti.

- Pikendusjuhtmed. Pikendusjuhtme ebaõige kasutamine võib tekitada masina ebaefektiivse kasutamise, mis võib lõppeda tema ülekuumenemisega. Veenduge, et pikendusjuhe poleks pikem kui 10m ja läbilõige mitte vähem kui 2.5mm², selleks et tagada mootori toide. Vältige „vabaaja pikendusjuhtmete“ ebapiisavalt isoleeritud ühenduste kasutamist. Ühendused tuleb teha kaitsvast materjalist, mis on mõeldud välikasutuseks.

- Vältige elektrilööki. Veenduge, et elektriringe on piisavalt kaitstud ja et ta vastab mootori võimsusele, pingele ja sagedusele. Veenduge, et oleks maandus ja rikkevoolu kaitse. Maandage puulõhkumismasin. Ennetage kehalist kontakti maandatud pindadega: torud, radiaator, elektripliit ja külmkapi korpus. Kunagi ärge avage lülituskarpi mootori peal. Kui see aga peaks vajalik olema, siis kontakteeruge elektrikuga. Veenduge, et teie sõrmed ei puutu pistiku metallosadega kokku kui te masinat seina panete või sealt välja võtate.

- Hoidke lapsed ja võõrad masinast eemal. Puulõhkumismasinat peaks kasutama üks inimene korraga. Kõik teised inimesed tuleks hoida ohutus kauguses tööpiirkonnast, eriti kui masin on kasutuses. Kunagi ärge kasutage teise inimese abi kinnijäänud puu vabastamisel.

- Kontrollige lõhutavad puud. Veenduge, et puus poleks naelu või teisi võõrkehasid. Puu otsad tuleb lõigata tasaseks. Puudelt tuleb oksad enne lõhkumise alustamist ära lõigata.

- Jälgige, et tööpiirkond oleks vaba.. Säilitage korrektne toetuspind ja tasakaal kogu aeg. Ärge seiske puulõhkumismasina kohal või selle peal. Tõsised vigastused võivad tekkida kui te masinat kallutate või kui lõikemehhanismid on ebakindlalt ühendatud. Ärge hoidke midagi liigset puulõhkumismasina peal või selle läheduses, et et see võimaldaks puulõhkumismasina peal seismist.

- Vältige vigastusi ootamatutest önnetustest. Pöörake kogu oma tähelepanu alati puutõukurile. Ärge proovige laadida masinasse uut puud enne kui puutõukur on seisma jäänud.

Hoidke oma käed eemal köikidest liikuvatest osadest.

- Kaitske oma käsi. Hoidke oma käed eemale puusse tekkinud lõhedest ja pragudest. Nad võivad ootamatult sulguda ning tömmata teie käe otsast või lõmastada teie käed. Ärge eemaldage kinnijäänud puud kätega.

- Ärge koormake masinat üle. Masin töötab korralikult talle ettenähtud koormusega. Ärge üritage lõhkuda puid, mis on suuremad kui lubatud töökirjelduses. See võib olla ohtlik ja kahjustada masinat. Ärge kasutage puukõhkumismasinat eesmärgil, milleks ta mõeldud pole.

- Ärge jätke masinat valveta kui ta töötab. Ärge lahkuge masina juurest enne kui ta on täielikult peatunud ja vooluvõrgust lahti ühendatud.

- Ühendage lahti elektrivool. Tõmmake pistik kindlasti välja kui masin pole kasutuses või kui te tahate masinat remontida, vahetada osasid, puhastada või kui te teete puulõhkumismasina peal tööd. Enne hooldust lugege kasutamisjuhendit.

- Kaitske keskkonda. Viige kasutatud öli spetsiaalsesse kogumiskohta või jälgige selle maa reegleid, kus te puulõhkumismasinat kasutage. Ärge tühjendage masina hüdroöli äravoolutorudesse, pinnasesse või vette.

- Säilitagė oma puulõhkumismasinat korrektselt ja puhtalt. Säilitage masinat puhtana paremaks ja ohutumaks kasutuseks.

- Tehke oma töökoda lastekindlaks. Lukustage töökoda. Ühendage lahti pealülitid. Hoidke oma puulõhkumismasin eemal lastest ja teistest inimestest, kes ei ole kvalifitseeritud masinat kasutama.

Kasutustingimused.

Puulõhkumismasin on mõeldud koduseks kasutamiseks. Ta on kavandatud töötamiseks muutuvatel temperatuuridel vahemikus +5°C kuni +40°C ja kõrgusel kuni 1000m merepinnast. Öhuniiskus +40°C juures peaks olema vähem kui 50%. Masinat tuleks säilitada ja transportida temperatuuridel vahemikus -25°C kuni 55°C.

Mootor	(V)	230-240
	(Hz)	50
		IP54
	(kw)	2,3
Puu max pikkus	(mm)	520
	Lõhkumisjõud	7t
Üldmõõdud	pikkus (mm)	1060
	laius (mm)	278
	kõrgus (mm)	522
Kaal	(kg) (öljy mukaanluettuna)	78
Hüdraulilise öli mahutavus	(Lt.)	6,5

*Puu diameeter on otsene- väikest puud on raske löhkuda, kui tal on mügarikud või ta on eriti tugevast kiust. On raske ja ohtlik löhkuda puud, millel on tavaline kiud kui ta diameeter ületab lubatud maksimaalse suuruse, mis on ülal näidatud.

Elektrilised nõuded.

Ühenda peajuhtmed standardse 230±10% (50Hz±1Hz) elektriallikaga millel on nii alapinge, ülepinge, ülevoolu kui ka rikkevoolu lüliti (RCD), mille maksimaalne jääkvoolu määr on 0.03A kaitseseadmed.

Märkus: Vahendeid puulõhkumismasina töötasapinna külge kinnitamiseks pole lisatud.

Seadme ülesseadmine ja kasutamiseks ettevalmistamine:

1. Lukustage tugijalg puulõhkumismasina külge, tõstke masinat käepidemetest, mis asuvad mõlemas otsas ja asetage ta 60-75cm kõrgusele, stabiilsele, lamedale ja tasasele tööpinnale.

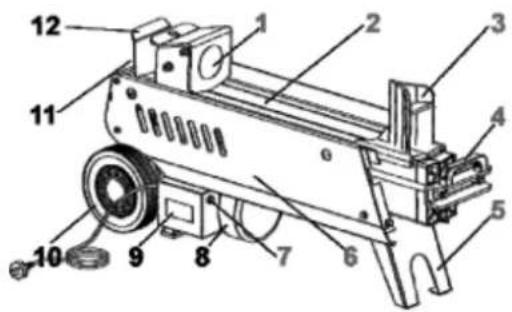

2. Tutvuge puulõhkumismasina osadega ja juhtimisseadetega illustratsioonidel.

3. puutōukur

4. töölaud
5. kill
6. käepide
7. tugijalg
8. töölaua piire
9. lüliti
10. mootor
11. lülituskarp
12. käepide
13. õhutuskruvi

14. õlivarras

15. rattad (möeldud väheseks liigutamiseks)

16. hüdrauliline kontrollkang

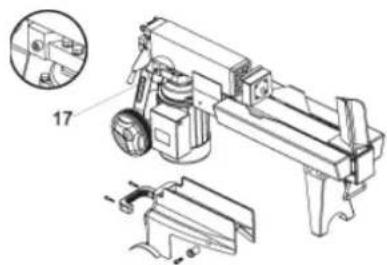

Enne puulõhkumismasina kasutamist tuleks õhutuskruvi natuke lahti keerata nii,et õhk liigub õlimahutist takistuseta sisse ja välja. Ōhuvool läbi õhutuskruvi ava ei tohiks olla märgatav puulõhkumismasina töötamise ajal. Enne puulõhkumismasina liigutamist veenduge, et õhutuskruvi oleks piisavalt pinguldatud, et vältida leket sellest august.

Kui te ei vabastada öhutuskruvi, siis jääb öhk hüdraulilisse süsteemi. Selline pidev öhu kokkusurumine ja lõdvestumine põletab läbi hüdraulilise süsteemi tihendid ja võib puulõhkumismasinale tekitada jäävaid kahjustusi.

1. Maksimaalse rõhu piiramise kruvi.

Ärge reguleerige maksimaalse rõhu piiramise kruvi.

Maksimaalne rõhk pandi paika tootja poolt ja maksimaalset rõhku piirav kruvi on kinni pitseeritud liimiga, et olla kindel, et puulõhkumismasin ei töötaks suurema rõhuga kui 7 tonni. Reguleerimine toimus professionaalsete mehhaanikute poolt vastavate tööriistadega. Volituseta isiku uuesti reguleerimise tulemusena võib hüdrauliline pump tööprotsessis ebapiisavalt rõhku välja lasta või see võib tekitada tõsiseid vigastustega või masina kahjustamisega.

Puulõhkumismasina juhtimine.

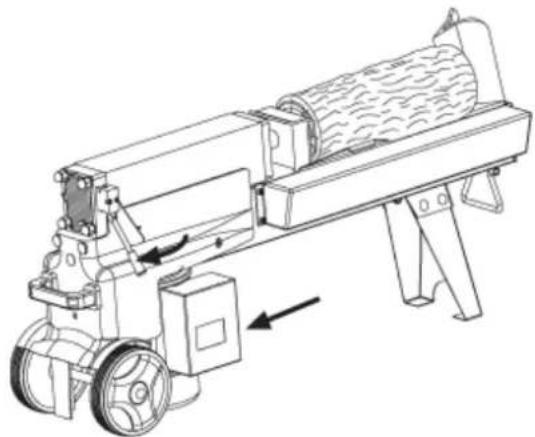

Puulõhkumismasin on varustatud ZHB kontrollsüsteemiga, mis nõuab juhtimisel kasutajalt mõlema käe rakendamist - vasak käsi kontrollib hüdraulilist kontrollkangi samal ajal kui parem käsi kontrolllib lülitit. Puulõhkumismasin jääb seisma kui üks käsi on rakendamata. Alles siis kui mölemad käed lasevad juhtseadmed lahti hakkab puutõukur liikuma tagurpidi algpositsioonile.

Ärge kunagi laske masinal kauem suruda kui 5 sekundit ühes asendis, hoides seda jõuga, et lõhkuda eriti kõva puud.

Üle 5 sekundi ühes kohas seisma jäänud masina edasisel rakendamisel rõhu all olev öli kuumeneb üle ja masin võib saada kahjustatud. Eriti kõva puu korral pöörake teda 90° võrra, et veenduda, kas teda saab lõigata teises suunas. Kui te ei saa lõigata puud, siis see tähendab, et selle puu kõvadus ületab masina võimsuse. Sellisel juhul ei tohiks seda puud üritada rohkem lõhkuda, et säästa puulõhkumismasinat.

Alati asetage puu kindlalt selleks ettenähtud puuhoidmise plaatidele. Veenduge, et puu ei väänleks, rappuks või libiseks löhkumise ajal. Ärge üritage löhkuda puud tera ülemise osaga. See löhuks tera või kahjustaks masinat.

Lõhkuge puud kasvukiu suunas. Ärge asetage puud risti puulõhkumismasinasse lõhkumiseks. See võib olla ohtlik ja ka masinat tõsiselt vigastada. Ärge üritage lõhkuda kahte puud korraga. Üks neist võib lendu tõusta ja te võite sellega pihta saada.

Kinnijäänud puu vabastamine.

• Vabastage mölemad juhtkangid
- Kui puutõukur liigub tagasi ja peatub täielikult lähteasendis, siis sisestage kiilukujuline puu kinnijäänud puu alla.
- Käivitage puulõhkumismasin nii, et kiil läheks täielikult kinnijäänud puu alla.
- Korrake sama asja järsema kaldega kiiluga kuni kinnijäänud puu on täielikult vabastatud.

Ärge proovige kinnijäänud puud masinast välja lüüa. Löögid võivad kahjustada masinat ja puu võib välja lennata ning tekitada tõsiseid vigastusi.

Hüdroöli vahetamine.

Vahetage puulõhkumismasina hüdroõli iga 400 töötunni järel. Vahetamisel võtke kasutusele järgmised meetmed:

• Veenduge, et köik liikuvad osad on peatunud ja masin on pistikust lahti ühendatud.
• Keerake lahti ölivarras, et see eemaldada.
• Pöörake puulõhkumismasin ümber tugijala poolsele küljele, et 6,5L mahuga paak tühjaks valada hüdroõlist.
• Pöörake puulõhkumismasin mootori poolsele küljele.
• Täitke paak uue hüdroõliga vastavalt mahule, mis on möeldud sellele konkreetsele mudelile ning väljatoodud üleval täpsustuste tabelis.
• Puhastage ölivarda pind ning pange ta tagasi ölipaaki samal ajal hoides masinat vertikaalselt.
• Veenduge, et öli tase masinas oleks täpselt 2 kriipsu ölivardal.
• Puhastage enne tagasikeeramist ölivarras. Veenduge, et nad oleksid pingul, et vältida lekkeid enne kui asetate masina horisontaalsesse asendisse.

Järgnevad või sarnased hüdraulilised ölid on soovituslikud, puulõhkumismasina hüdraulilise ülekande jaoks.

SHELL Tellus 22

MOBIL DTE 11

ARAL Vitam GF 22

BP Energol HLP-HM 22

Kiilude teritamine

Kui te olete juba puulõhkumismasinat mõnda aega kasutanud, siis teritage masina kiilu ja siluge muljutud piirkonnad kasutades viili.

Vea selgitamine.

Ebaönnestunud puu lõhkumine.

1. puu on valesti paigutatud- vaadake puulõhkumismasina juhtimise instruktsiooni, et näha kuidas õigesti puud masinasse laadida.
2. puu suurus või kõvadus ületab masina võimsuse- vähendage puu suurust ennem kui te hakkate teda lõhkuma puulõhkumismasinaga
3. öli lekib- tehke kindlaks lekete asukoht ja kontakteeruge kohalike müüjatega.
4. volitusteta muutusi on tehtud maksimaalse rõhu piiramise kruvile. Madalam maksimaalne rõhk pandi paika-kontakteeruge kohaliku müüjaga.

Puutõukur liigub jõnksutades, teeb imelikku häält või vibreerib liigselt.

1. hüdraulilise öli vähesus ja liigne öhk hüdraulilises süsteemis- kontrollige hüdraulilise öli taset. Kontakteeruge kohaliku müüjaga.

Õli lekib töösilindri ümber või teistest kohtadest.

1. Ôhk on sattunud hüdraulilisse süsteemi kasutamise ajal - lõdvendage õhutuskruvi 3\~4 pööret enne puulõhkumismasina kasutamist.
2. õhutuskruvi pole pinguldatud enne puulõhkumismasinaga töö alustamist - pingutage õhutuskruvi enne puulõhkumismasinaga töö alustamist.
3. õlivarras pole pinguldatud- pinguldage õlivarrast.
4. hüdraulilise kontrolli ventiili paigaldus ja/või tihendid on kulunud- kontakteeruge kohaliku müüjaga.
