BRUKSANVISNING QHI9541P Husqvarna-Electrolux

Takk for at du valgte dette Husqvarna-Electrolux-produktet. Vi har konstruert det for å gi deg perfekt ytelse i mange år, med innovativ teknologi som bidrar til å gjøre livet enklere – egenskaper som du kanskje ikke finner i ordinære produkter.

Vi ber deg bruke noen minutter på å lese denne bruksanvisningen, slik at du kan få mest mulig ut av produktet.

Gå inn på vårt nettsted for å finne:

Få råd om bruk, finne brosjyrer, feilsøking, serviceinformasjon:

www.husqvarna-electrolux.se

Registrer produktet ditt for å få bedre service:

www.husqvarna-electrolux.se

Kjøp tilbehør, forbruksvarer og originale reservedeler til produktet ditt:

Når du kontakter vår autoriserte serviceavdeling, må du sørge for å ha følgende data for hånden: Modell, PNC (produktnummer), serienummer.

Informasjonen finner du på typeskiltet.

Advarsel/Forsiktig – Sikkerhetsinformasjon

Generell informasjon og tips

Miljøinformasjon

Med forbehold om endringer.

1. ⚠SIKKERHETSINFORMASJON

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for eventuelle skader som skyldes feilaktig montering og bruk. Oppbevar produktets instruksjoner for fremtidig bruk.

1.1 Sikkerhet for barn og utsatte personer

- Dette produktet kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap hvis de har tilsyn eller får instruksjon i sikker bruk av produktet og forstår hvilke farer som kan inntreffe.

- Oppbevar all emballasje utilgjengelig for barn.

- Hold barn og kjæledyr borte fra produktet når det brukes eller når den kjøler seg ned. Tilgjengelige deler er varme.

- Rengjøring og vedlikehold skal ikke gjøres av barn med mindre de har tilsyn.

- Barn under 3 år, som ikke er under oppsyn, bør holdes unna produktet.

1.2 Generelt om sikkerhet

- Produktet og tilgjengelige deler blir varme under bruk. Ikke berør varmeelementene.

- Produktet er ikke beregnet for å brukes sammen med et separat fjernkontrollsystem eller et eksternt tidsur.

- Matlaging uten tilsyn på en komfyrtopp med fett eller olje kan være farlig og kan resultere i brann.

- Ikke oppbevar gjenstander på kokeoverflatene.

• Metallgjenstander som kniver, gafler, skjeer og lokk må ikke legges på komfyrtoppen fordi de kan bli varme.
• Ikke bruk damprengjøring til å rengjøre produktet.
• Etter bruk slår du av komfyrtoppen med kontrollenheten. Ikke rett deg etter grytesensoren.
• Om glasskeramikkoverflaten / glassoverflaten har sprekker, skru av produktet for å unngå mulig elektrisk støt.
• Hvis strømkabelen er skadet, må den kun skiftes av et autorisert serviceverksted eller en lignende kvalifisert person for å unngå fare.

2. SIKKERHETSANVISNINGER

2.1 Installering

ADVARSEL!

Bare en kvalifisert person må installere dette produktet.

• Fjern all emballasje.
- Ikke monter eller bruk et skadet produkt.
- Følg monteringsanvisningene som følger med produktet.

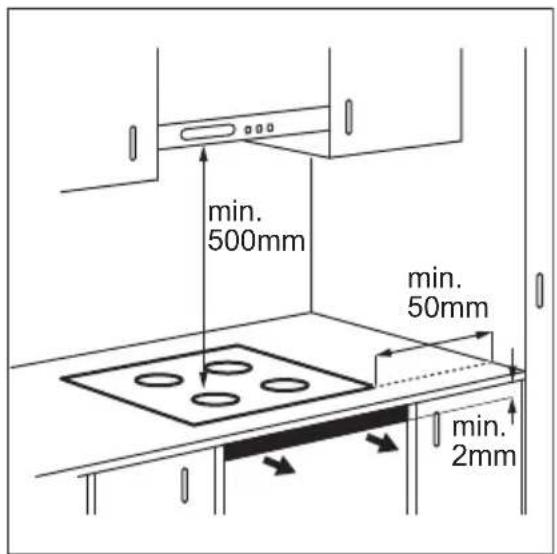

• Overhold minimumsavstanden fra andre produkter og enheter.
- Vær alltid forsiktig når du flytter produktet, fordi det er tungt. Bruk alltid vernehansker.
- Dekk overflatene med tetningsmiddel for å forhindre at fuktighet forårsaker svelling.
- Beskytt produktets bunn mot damp og fuktighet.
- Ikke monter produktet ved siden av en dør eller under et vindu. Dette hindrer varme kokekar fra å falle ned fra produktet när døren eller vinduet er åpnet.
- Hvis produktet er montert over skuffer, sørg for at rommet mellom bunnen av produktet og den øvre skuffen er tilstrekkelig for luftsirkulasjon.
- Produktets bunn kan bli varm. Vi anbefaler at du monterer et ikke-brennbart separasjonspanel under

produktet, for å forhindre tilgang til bunnen.

• Sørg for at ventilasjonavstanden på 2 mm mellom arbeidsplaten og fronten på den nedre enheten er fri.
  Garantien dekker ikke skader forårsaket av mangel på tilstrekkelig ventilasjonsplass.

2.2 Elektrisk tilkopling

ADVARSEL!

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Produktet må være jordet.
• Før enhver operasjon sørge for at produktet er koblet fra strømforsyningen.
• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strømforsyningen i huset. Hvis det ikke er det, må du kontakt en elektriker.
• Sørg for at produktet er riktig montert. Løs og feil strømkabel eller støpsel (hvis aktuelt) kan gjøre at terminalen blir for varm.
• Bruk riktig strømkabel.
• Sørg for at strømkabelen ikke floker seg.
• Sørg for at støtbeskyttelse er montert.

• Bruk avlastingsklemmen på kabelen.

• Sørg for at strømkabelen eller støpselet (hvis aktuelt) ikke berører det varme produktet eller varme kokekar, når du kobler produktet til stikkontaktene i nærheten

• Ikke bruk doble stikkontakter eller skjøteledninger.
• Pass på at støpselet (hvis aktuelt) og strømkabelen ikke blir påført skade. Kontakt det autoriserte servicesenteret vårt, eller en elektriker, for å få byttet en skadet strømkabel.
• Støtbeskyttelsen til strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Hvis stikkontakten er løs, ikke koble til strømpluggen.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Bruk bare riktige isolasjonsenheter: vernebrytere, sikringer (sikringer av skrutypen skal fjernes fra holderen), jordfeilbrytere og kontaktorer.
• Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble produktet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

• Fjern om nødvendig all emballasje, merking og beskyttelsesfilm før første gangs bruk.
• Dette produktet er beregnet for bruk i en husholdning.
• Produktets spesifikasjoner må ikke endres.
• Pass på at ventilasjonsåpningene ikke er blokkert.

• Ikke la produktet være uten tilsyn mens det er i bruk.

• Slå av konesonene etter hver gang de har vært i bruk.

• Ikke stol på grytedetektoren.
• Ikke legg bestikk eller grytelokk på kokesonene. De kan bli varme.
• Ikke bruk produktet med våte hender eller när det er i kontakt med vann.
• Ikke bruk produktet som arbeids- eller oppbevaringsflate.
• Hvis produktets overflate er knust må du koble produktet fra strømforsyningen umiddelbart. Dette for å forhindre elektrisk støt.
• Personer som bruker en pacemaker må holde en avstand på minst 30 cm fra induksjonskokesonene när produktet er i bruk.
• Når du legger mat i varm olje, kan det sprute.

ADVARSEL!

Risiko for brann og eksplosjon

• Oppvarming av fett og olje kan frigjøre brennbare damper. Hold flammer eller varme gjenstander unna fett og oljer når du bruker dem til tilbereding av mat.
• Dampen fra svært varm olje, kan føre til selvantennelse.
• Brukt olje som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.
• Ikke legg brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.

ADVARSEL!

• Ikke plasser varme kokekar på betjeningspanelet.
• Ikke la kokekar koke tørre.
• Vær forsiktig slik at ingen gjenstander eller varme kokekar faller på produktet. Overflaten kan bli skadet.
• Ikke aktiver kokesonene med tomt kokekar eller uten kokekar.
• Ikke legg aluminiumsfolie på produktet.
• Kokekar av støpejern, støpt aluminium eller kokekar med ødelagt bunn kan lage riper i glasset/glasskeramikken.

Løft alltid disse objektene opp när du må flytte dem på platetoppen

- Dette produktet skal kun brukes til matlaging. Det må ikke brukes til andre formål, f.eks. oppvarming av rommet.

• Rengjør produktet med jevne mellomrom for å hindre skade på overflaten.
• Slå av produktet og la det avkjøle før du rengjør det.
• Koble produktet fra strømforsyningen før vedlikehold.
• Ikke bruk spylevann eller damp til å rengjøre produktet.
• Rengjør produktet med en fuktig, myk klut. Bare kun nøytrale rengjøringsmidler. Du må aldri bruke

skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.

2.5 Avhending

ADVARSEL!

Fare for skade og kvelning.

• Kontakt kommunen din for informasjon om hvordan du kaster produktet på en riktig måte.
• Koble produktet fra strømmen.
• Kutt av strømkabelen og kast den.

2.6 Service

• Kontakt et autorisert servicesenter for å reparere produktet.
• Det skal bare brukes originale reservedeler.

3. PRODUKTBESKRIVELSE

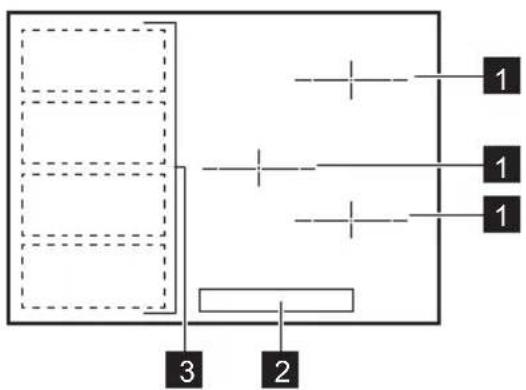

3.1 Oversikt over platetoppen

1 Induksjonskokesone
2 Betjeningspanel
3 Det fleksible induksjonskokeområdet består av fire deler

3.2 Oversikt over betjeningspanelet

5 6 7 88 - + - 14 0 3 5 8 10 14 P 0 3 5 8 10 14 P 14 13 12 0 3 5 8 10 14 P 14 STOP + GO 10 9

Bruk sensorfeltene til å betjene produktet. Displayer, indikatorer og lydsignaler forteller hvilke funksjoner som er i bruk.

	Sen-sorfelt	Funksjon Kommentar
1	➊	PÅ/AV For å slå komfyrtoppen av og på.
2	➎	Sperre / Barnesikrings- Låse/låse opp betjeningspanelet. funksjon

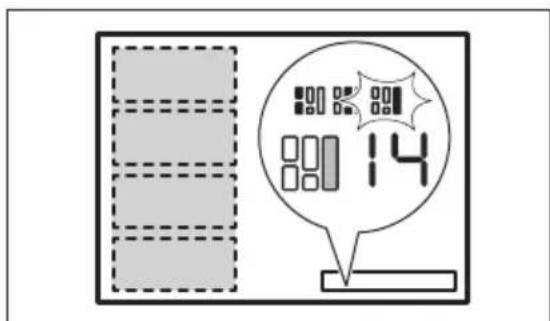

3	➎	ProCook Aktiverer og deaktiverer funksjonen.

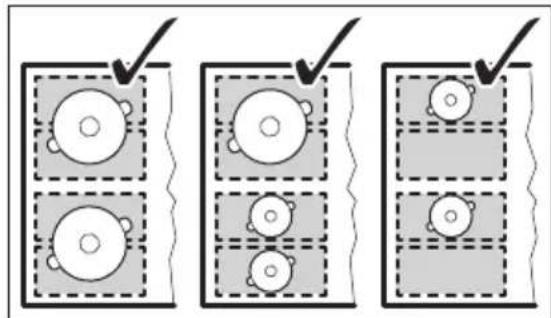

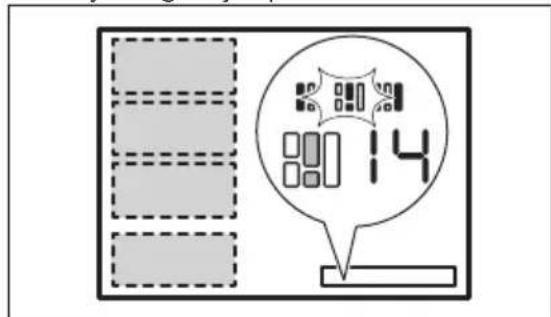

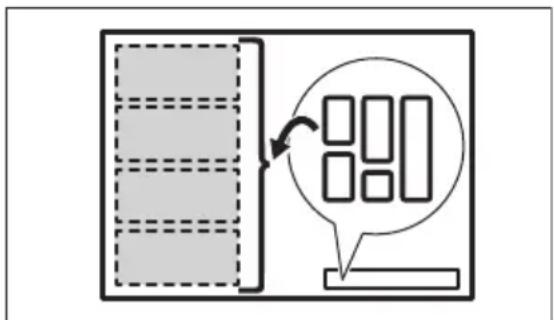

4	➎➎	FlexiBridge Bytter mellom de tre modusene til funksjo- nen.
5	– Effekttrinn-display Viser effekttrinnet.
6	– Tidsindikatorer for koke- Soner	Viser hvilken sone tiden er innstilt for.
7	– Tidsurdisplay Viser tiden i minutter.
8	➎	Hob ^2 Hood Aktiverer og deaktiverer den manuelle mo- dusen til funksjonen.
9	STOP+GO	STOP+GO Aktiverer og deaktiverer funksjonen.
10	P	Effektfunksjon Aktiverer og deaktiverer funksjonen.
11	– Betjeningslinje Stille inn et effekttrinn.
12	➎	– For å velge kokesone.
13	+/-	- ∅ker eller reduserer tiden.
14	- Betjeningslinje Angir varmeinnstillingen for fleksibel induk- sjonskokesone.

3.3 Varmeinnstillingsdisplayer

Visning Beskrivelse
0	Konesonen er slått av.
1 - 14	Konesonen er i bruk.
u	STOP+GO-funksjonen er i bruk.
R	Automatisk oppvarming-funksjonen er i bruk.
P	Effektfunksjon er aktivert.
E + tall	Det har oppstått en feil.
≡/∅	OptiHeat Control (Tretrinns restvarmeindikator): fortsetter matlaging/ varmholding/restvarme.
L	Sperre /Barnesikringsfunksjon-funksjonen er på.
F	Uegnet eller for lite kokekar, eller ikke noe kokekar på kokesonen.
-	Automatisk utkobling-funksjonen er i bruk.

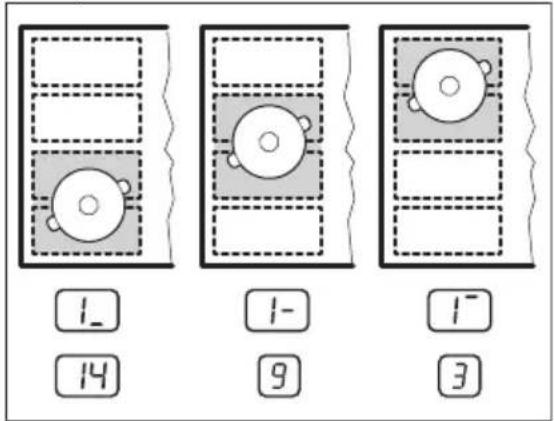

I_/A-	ProCook-funksjonen er i bruk.

3.4 OptiHeat Control (Tretrinns restvarmeindikator)

ADVARSEL!

Forbrenningsfare som følge av restvarme. Indikator viser nivå på restvarme.

Induksjonskokesonene gir den nødvendige varmen for tilberedning direkte i bunnen av kokekaret.

Glasskeramikken blir varmet opp av restvarmen fra kokekaret.

4. DAGLIG BRUK

ADVARSEL!

Se etter i Sikkerhetskapitlene.

4.1 Slå på og av

Berør ①1 sekund for å slå koketoppen på eller av.

4.2 Automatisk utkobling

Funksjonen deaktiverer komfyrtoppen automatisk hvis:

• alle konesonene er deaktiverte,
• du stiller ikke inn effekttrinnet etter du har aktivert komfyrtoppen,
• du söler noe eller setter noe på betjeningspanelet i mer enn 10 sekunder (en panne, klut, o.l.). Et lydsignalet høres, deretter slås komfyrtoppen av. Fjern objektet elle vask betjeningspanelet.

• koketoppen blir for varm (f.eks. hvis en kasserolle tørrkokes). Før komfyrtoppen brukes igjen, må konesonene være kalde.

• du bruker feil kokeredskap. Symbolet F tennes og kokesonen slås automatisk av etter 2 minutter.

• du deaktiverer ikke en kokesone eller endrer effekttrinnet. Etter en stund tennes, og komfyrtoppen slås av.

Forholdet mellom effekttrinnet og tiden som komfyrtoppen deaktiveres etter:

Effekttrinn Komfyrtoppen de-aktiveres etter
u, 1 - 3	6 timer
4 - 7 5 timer
8 - 9 4 timer
10 - 14 1,5 time

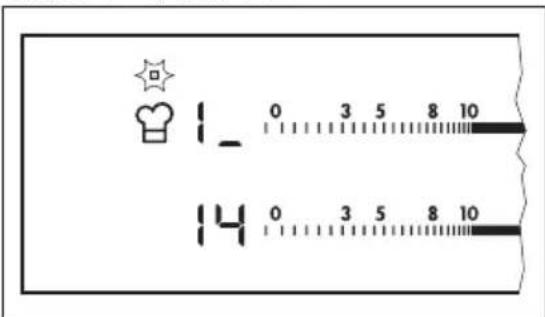

4.3 Effekttrinnet

Velge eller endre effekttrinn:

Berør betjeningssøylen på riktig effekttrinn eller beveg fingeren langs betjeningssøylen til du kommer til riktig effekttrinn.

14 0 3 5 8 10 14 P

4.4 Kokesoneangivelse

Se etter i kapittelet "Teknisk informasjon".

4.5 Automatisk oppvarming

Hvis du aktiverer denne funksjonen, oppnår du det nødvendige effekttrinnet fortere. Funksjonen aktiverer det høyeste effekttrinnet en stund og senker deretter varmen til riktig effekttrinn.

Kokesonen må være kald for å aktivere funksjonen.

Aktivere funksjonen for en kokesone: berør P (Rennes). Berør umiddelbart ønsket effekttrinn. Etter 3 sekunder tennes

Deaktivere funksjonen: endre effekttrinn.

4.6 Effektfunksjon

Denne funksjonen gjør mer kraft tilgjengelig til induksjonskokesonene. Funksjonen kan aktiveres for induksjonskokesonen kun i en begrenset tidsperiode. Etter den tiden vil induksjonskokesonen automatisk gå tilbake til den høyeste effekttrinnet.

Se etter i kapittelet "Teknisk informasjon".

Aktivere funksjonen for en kokesone: berør P tennes.

Deaktivere funksjonen: endre effekttrinnet.

4.7 Tidsbryter

Tidsur med nedtelling

Du kan bruke denne funksjonen til å stille inn hvor lenge kokesonen skal være på i en enkelt økt.

Angi først kokesonen og velg deretter funksjonen. Du kan stille inn varmen før eller etter du aktiverer funksjonen.

Aktivere funksjonen: berør + på tidsuret for å stille inn tiden (00 – 99 minutter). Når indikatoren for kokesonen blinker langsommere, har nedtellingen startet.

For å vise gjenværende tid: velg kokesonen med ⚫ Indikatoren for kokesonen begynner å blinke raskt. Displayet viser gjenværende tid.

For å endre tid: velg kokesonen med ⏻. Berør eller . —

CountUp Timer (Tidsur med opptelling)

Du kan bruke denne funksjonen til å kontrollere hvor lenge kokesonen er aktiv.

Velge kokesone: berør ⚠ flere ganger, til indikatoren for nødvendig kokesone vises.

Aktivere funksjonen: berør på timeren. UP tennes. Når indikatoren for kokesonen blinker langsommere, har opptellingen startet. Displayet veksler mellom UP og tiden som telles opp (minutter).

Du kan bruke denne funksjonen som en stoppeklokke når komfyrtoppen er på og når kokesonene ikke er i bruk (varmeinnstilling displayet viser 0).

Aktivere funksjonen: berør ⚠️Berør

eller på tidsuret for å stille inn tiden. Når tiden er slutt, vil lyden høres og 00 blinker.

Funksjonen har ingen effekt på bruken av kokesonene.

4.8 STOP+GO

Funksjonen stiller alle de aktive kokesonene på laveste effekttrinn.

Når funksjonen er i bruk, kan du ikke endre effekttrinnene.

Funksjonen deaktiverer ikke tidsurfunksjonen.

Aktivere funksjonen: berør STOP + GO tennes.

Deaktivere funksjonen: berør STOP + GO Forrige varmeinnstilling er på aktiveres.

4.9 Sperre

Du kan läse betjeningspanelet mens kokesonene er i bruk. Det hindrer utilsiktet endring av effekttrinnet.

Still inn effekttrinnet først.

For å aktivere funksjonen: berør tennes i 4 sekunder. Tidsuret blir værende på.

For å deaktivere denne funksjonen: berør ⚠. Det tidligere effekttrinnet aktiveres.

Når du slår av komfyrtoppen, deaktiveres også denne funksjonen.

4.10 Barnesikringsfunksjon

Denne funksjonen hindrer at koketoppen blir slått på ved en feiltakelse.

Aktivere funksjonen: slå på koketoppen med ①. Ikke still inn effekttrinnet. Berør i 4 sekunder. tennes. Slå av koketoppen med ①.

Deaktivere funksjonen: slå på koketoppen med ⏻ ikke still inn effekttrinnet. Berør ⏻ i 4 sekunder. ⏻ tennes. Slå av koketoppen med ⏻

Overstyre funksjonen for bare én tilberedningstid: slå på koketoppen med ①. tennes. Berør i4 sekunder. Still inn effekttrinnet innen 10 sekunder. Du kan betjene koketoppen. Når du slår av koketoppen med aktiveres funksjonen igjen.

4.11 OffSound Control (Slå lydsignalene på og av)

Deaktiver komfyrtoppen. Berør 13 sekunder. Displayet slås på og så av. Berør 13 sekunder. eller tennes. Berør + på tidsuret for å velge én av følgende:

• lydene er avslått
• 60 – lydene er på
  For å bekrefte valget, vent til komfyrtoppen slår seg av automatisk.

Når funksjonen er satt til to kan du kun høre lydene när:

• Tidsur med nedtelling kommer ned
- du legger noe på betjeningspanelet.

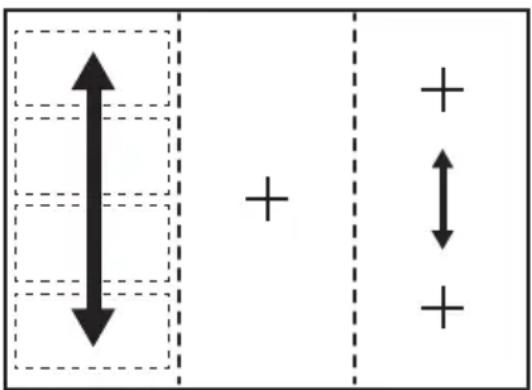

4.12 Effektstyring-funksjon

• Konesonene er gruppert i henhold til plasseringen og tallet til fasene i koketoppen. Se bildet.
• Hver fase har en maksimal elektrisk effekt på 3700 W.
• Funksjonen deler effekten mellom kokesonene som er koblet til samme fase.
• Funksjonen aktiveres når det totale elektriske effekten til kokesonene som er koblet til én enkelt fase overstiger 3700 W.
• Funksjonen reduserer effekten til de andre kokesonene som er koblet til samme fase.
• Displayet for de reduserte sonene skifter mellom to nivåer.

For de fleste ventilatorer er fjernkontrollsystemet deaktivert som standard. Aktiver det før du bruker funksjonen. Se ventilatorhåndboken for mer informasjon.

Bruke funksjonen manuelt

For å bruke funksjonen, må du automatisk stille automatisk modus til H1 – H6. Koketoppen er stilt inn på H5 som standard. Ventilatoren reagerer hver gang du bruker koketoppen. Koketoppen gjenkjenner temperaturen på kokekaret automatisk og justerer hastigheten på viften.

Automatisk moduser

Automa-tisk lys		Koking1)	Ste-king2)
Modus H0	Av Av Av
Modus H1	På Av Av
Modus H23)	På Vifteha-stighet 1		Vifteha-stighet 1
Modus H3	På Av Vifteha-stighet 1
Modus H4	På Vifteha-stighet 1		Vifteha-stighet 1
Modus H5	På Vifteha-stighet 1		Vifteha-stighet 2
Modus H6	På Vifteha-stighet 2		Vifteha-stighet 3

1) oketoppen oppdager kokeprosessen og aktiverer viftehastigheten i samsvar med automatisk modus.
2) Koketoppen oppdager kokeprosessen og aktiverer viftehastigheten i samsvar med automatisk modus.
3) Denne modusen aktiverer viften og lyset og baserer seg ikke på temperatur.

Skifte automatisk modus

1. Slå av produktet.
2. Berør ① i 3 sekunder. Displayet slås på og så av
3. Berør 13 sekunder.
4. Berør ⚠ noen få ganger til Hsås på.
5. Berør på timeren for å velge en automatisk modus.

For å bruke ventilatoren direkte på ventilatorpanelet, deaktiver den automatiske modusen til funksjonen.

Når du er ferdig med matlaging og deaktiverer kokeplaten, kan det hende at ventilatorviften går fremdeles går i en viss tid. Etter at den tiden er over, deaktiverer systemet viften automatisk og hindrer deg fra utilsiktet å aktiverer viften de neste 30 sekundene.

Du kan også betjene funksjonen manuelt. For å gjøre det berører du ♪ mens komfyrtoppen er aktiv. Dette deaktiverer automatisk drift av funksjon og lar deg endre viftehastigheten

manuelt. Når du trykker på øker du viftens hastighet med én. Når du när et høyt nivå og trykker igjen vil du stille viftens hastighet til 0. Dette deaktiverer viften i ventilatorhetten. Berør for å starte viften igjen med hastighet 1.

For å aktivere automatisk drift av funksjonen, deaktiver koketoppen og deretter aktiver koketoppen.

Aktivere lyset

Du kan stille inn koketoppen slik at den aktiverer lyset automatisk hver gang du aktiverer koketoppen. For å gjøre dette, må du automatisk stille automatisk modus til H1 – H6.

Lyset på ventilatoren deaktiveres 2 minutter etter at koketoppen deaktiveres.

5. FLEKSIBEL INDUKSJONSKOKEOMRÅDE

ADVARSEL!

Se etter i Sikkerhetskapitlene.

5.1 FlexiBridge-funksjon

Det fleksible induksjonsområdet består av fire seksjoner. Seksjonene kan kombineres til to kokesoner med ulik størrelse, eller til ett stort kokeområde. Du kan velge en kombinasjon av seksjonene ved å velge modusen som passer til størrelsen på det kokekaret du vil bruke. Det finnes tre moduser: Standard (aktiveres automatisk når du aktiverer komfyrtoppen), Big Bridge og Max Bridge.

Bruk to betjeningslinjer på venstre side for å stille inn effekttrinnet.

Å bytte mellom moduser

Slik bytter du mellom modusene og sensorfeltet: 890

Når du bytter mellom modusene blir effekttrinnet satt tilbake til 0.

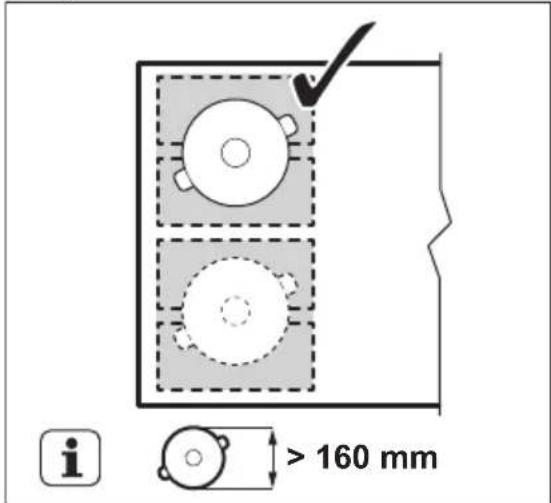

Kokekarets diameter og posisjon

Velg modusen som passer best til størrelsen og formen på kokekaret. Kokekaret må dekke så mye av det valgte området som mulig. Sett kokekaret midt på det valgte området!

Sett kokekaret med en bunndiameter større enn 160 mm sentralt mellom to seksjoner.

i > 160 mm

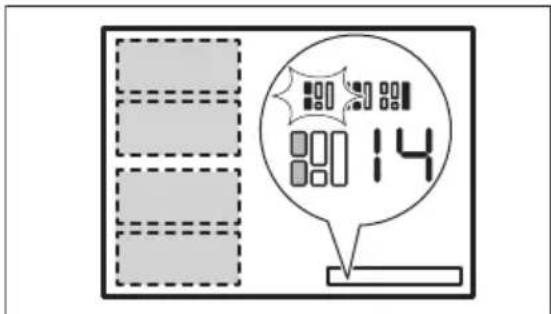

5.2 FlexiBridge Standardmodus

Denne modusen er aktiv när du aktiverer komfyrtoppen. Det knytter sammen seksjonene til to separate kokesoner. Du kan stille inn effekttrinnet for hver sone enkeltvis. Bruk to betjeningslinjer på venstre side.

8:00-14

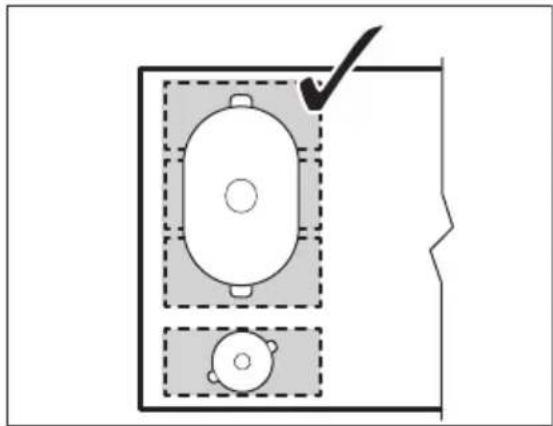

Riktig posisjon for kokekar:

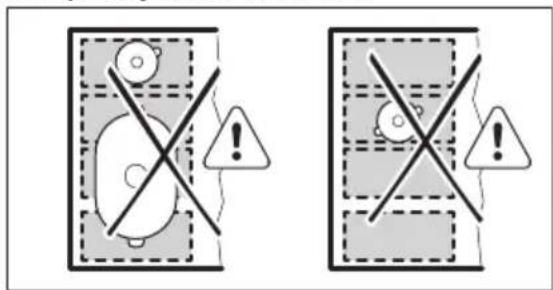

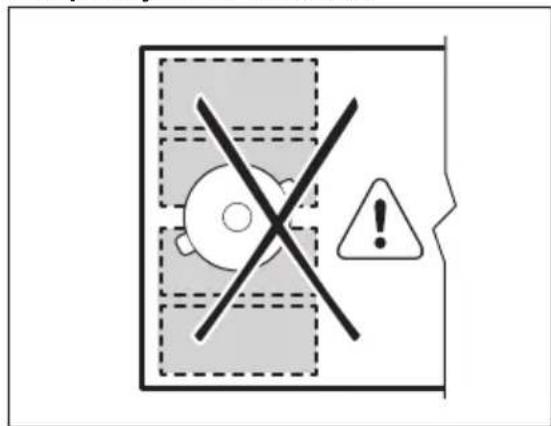

Feil posisjon for kokekar:

Trykk på til du ser den riktige indikatoren for modusen for å aktivere den. Denne modusen knytter sammen de tre bakerste seksjonene til én kokesone. Den på den fremre seksjonen er ikke tilknyttet og fungerer som en separat kokesone. Du kan stille inn effekttrinnet for hver sone enkeltvis. Bruk to betjeningslinjer på venstre side.

80 14

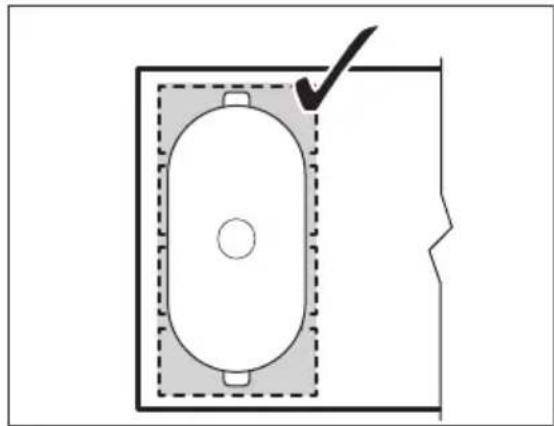

Riktig posisjon for kokekar:

For å bruke denne modusen må du sette kokekaret på de tre tilknyttede seksjonene. Hvis du bruker kokekar som er mindre enn to seksjoner, viser displayet F, og etter 2 minutter skrur sonen seg av.

Feil posisjon for kokekar:

Feil posisjon for kokekar:

5.5 ProCook-funksjon

Trykk på til du ser den riktige indikatoren for modusen for å aktivere den. Denne modusen knytter sammen alle seksjonene til én kokesone. Bruk en av betjeningslinjene på venstre side for å stille inn effekttrinn.

Riktig posisjon for kokekar:

For å bruke denne modusen må du sette kokekaret på de fire tilknyttede seksjonene. Hvis du bruker kokekar som er mindre enn tre seksjoner, viser displayet F, og etter 2 minutter skrur sonen seg av.

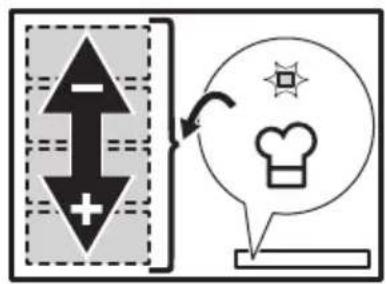

Denne funksjonen lar deg justere temperaturen ved å flytte kokekaret til en annen posisjon på samme induksjonsområde.

Funksjonen deler induksjonsområdet inn i tre områder med ulike effekttrinn. Koketoppen oppdager posisjonen på kokekaret og skrur på effekttrinnet som korresponderer med posisjonen. Du kan sette kokekaret på den fremre, midtre eller bakre posisjonen. Du får det høyeste effekttrinnet hvis du setter kokekaret foran. Du kan redusere effekttrinnet ved å flytte kokekaret i midten eller til den bakre posisjonen.

Bruk kun én kasserolle när du bruker funksjonen.

Generell informasjon:

• 160 mm er den minste diameteren på bunnen av kokekaret for denne funksjonen.
• Display for effekttrinn for den venstre bakre betjeningslinjen viser posisjonen til kokekaret på induksjonsområdet. Fremre ^1 midtre ^1 , bakre ^1

1 0 3 5 8 10 14 0 3 5 8 10

• Effekttrinndisplayet for den venstre fremre betjeningslinjen viser effekttrinnet. Bruk den fremre betjeningslinjen på venstre side for å endre effekttrinn.
• Når du aktiverer funksjonen første gang, får du effekttrinnet för den

6. RÅD OG TIPS

ADVARSEL!

Se etter i Sikkerhetskapitlene.

6.1 Kokekar

På induksjonskokesoner lager et sterkt elektromagnetisk felt raskt varme i kokekaret.

Bruk egnede kokekar på induksjonskokesonene.

Materiale i kokekar

fremre posisjonen, for den midtre posisjonen og for den bakre posisjonen.

Du kan endre effekttrinnet for hver posisjon enkeltvis. Komfyrtoppen kommer til å merke seg effekttrinnene neste gang du aktiverer funksjonen.

Aktivering av funksjonen

Sett på kokekaret i riktig posisjon på kokeområdet for å aktivere funksjonen.

Trykk på 📋. Indikatoren over symbolet tennes. Hvis du ikke setter kokekaret på kokeområdet, tennes ⚫ og etter 2 minutter stilles det fleksible induksjonsområdet til ⏻

Deaktivering av funksjonen

For å deaktivere denne funksjonen, berør eller angi effekttrinn til indikatoren over symbolot slukkes.

• riktig: støpejern, stål, emaljert stål, rustfritt stål, bunn med flere lag (med riktig merke fra produsenten).
• ikke riktig: aluminium, kobber, messing, glass, keramikk, porselen.

Kokekaret er riktig til induksjonskoketopp, hvis:

• litt vann koker veldig raskt på en sone med den høyeste varmeinnstillingen.
• en magnet fester seg til bunnen av kokekaret.

Merkene på de på det fleksible induksjonsområdet kan bli skittens eller endre farge när man skyver kokekarene. Du kan rengjøre området på en vanlig måte.

Induksjonskokesonene tilpasser seg i noen grad målene til bunnen av kokekaret automatisk.

Kokesonens effektivitet henger sammen med kokekarets mål. Kokekar med en smalere diameter enn anbefalt minimum mottar bare halvparten av en kokesones effektgrad.

Se etter i kapittelet "Teknisk informasjon".

6.2 Støy under bruk

Hvis du kan høre:

• knekkelyder: kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• plystrelyd: du bruker kokesonen på et høyt effekttrinn, og kokekaret består

av forskjellige materialer (sandwichkonstruksjon).

• summing: du bruker høyt effekttrinn.
• klikkelyder: det skjer elektriske koblinger.
• hvesing, summing: viften går. Lydene er normale, og betyr ikke at det er feil på komfyrtoppen.

6.3 Öko Timer (∅ko-tidsur)

For å spare energi, slås kokesonen av før tidsuret med nedtelling høres.

Forskjellen i driftstid avhenger av valgt effekttrinn og hvor lenge tilberedningen varer.

6.4 Eksempler på tilberedningsmåter

Forholdet mellom varmeinnstillingen og kokesonens strømforbruk er ikke lineær. Når du øker varmeinnstillingen er den ikke proporsjonal med kokesonens økte strømforbruk. Dette betyr at kokesonen med middels varmeinnstillinger bruker mindre enn halvparten av effekten sin.

Opplysningene i tabellen er kun veiledende.

Effekttrinn Brukes til: Tid		Tips
		(min)
- 1	Holde ferdig tilberedt mat varm.	etter behov	Sett et lokk på kokekaret.
1 – 3 Hollandaisesaus, smelt: smør, sjokolade, gelatin.		5 – 25 Bland innimellom.
1 – 3 Størkning: luftige omeletter, eggestand.		10 – 40 Tilberedes med lokk.
3 – 5 Svelling av ris og melkeretter, varming av ferdigretter.		25 – 50 Tilsett minst dobbelt så mye væske som ris, rør om melke-retter når halve tilberednings-tiden har gått.
5 – 7 Dampkoke grønnsaker, fisk, kjøtt.		20 – 45 Tilsett noen spiseskjeer med væske.
Effekttrinn Brukes til: Tid		Tips(min)
7 – 9 Dampkoking av poteter. 20 – 60 Bruk maks. 1⁄4 l vann til 750 g poteter.
7 – 9 Koking av større matvare-mengder, gryteretter og sup- per.		60 – 150 Opptil 3 liter væske pluss in-gredienser.
9 – 12 Varsom steking: filet, cordonbleu av kalv, koteletter, koket- ter, pølser, lever, sausejevning, egg, pannekaker, smultringer.	etter behov	Snu etter halve steketiden.
12 – 13 Steking, reven potetgrateng, hoftestykker, steker.		5 – 15 Snu etter halve steketiden.
14 Koke opp vann, koke pasta, brune kjøtt (gulasj, grytestek), frityrkoke pom-mes frites.
P		Kok store mengder vann. Effektfunksjonen er aktivert.

6.5 Råd og tips forHob ^2 Hoodfunksjon

Når du bruker koketoppen med funksjonen:

Det er mulig at andre fjernstyrte produkter kan blokkere signalet. Du unngår dette ved ikke å bruke fjernkontrollen til apparatet og koketoppen på samme tid.

Kjøkkenventilatorer med Funksjonen fungerer med Hob²Hood funksjon

Se vårt forbrukernettsted for å finne hele listen over kjøkkenventilatorer som virker med denne funksjonen.

7. STELL OG RENGJ∅RING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

7.1 Generell informasjon

• Rengjør produktet etter hver bruk.
• Bruk kokekar med ren bunn.
• Riper eller mørke flekker på overflaten påvirker ikke produktets funksjon.
• Bruk et spesialrengjøringsprodukt for overflaten på koketoppen.
• Bruk en spesialskrape til glasset.

7.2 Rengjøring av komfyrtoppen

- Fjern umiddelbart: Smeltet plast, plastfolie, og mat som inneholder

8. FEILS∅KING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

8.1 Hva må gjøres, hvis ...

Problem Mulig årsak Løsning
Du kan ikke aktivere eller be-tjene komfyrtoppen.	Komfyrtoppen er ikke koblet til en strømforsyning eller er koblet feil.	Kontroller om komfyrtoppen er riktig koblet til strømforsy-ningen. Se koblingsskjema-et.
Sikringen har gått. Kontroller at sikringen er år-saken til funksjonssvikten.Hvis sikringene går gjentatte ganger, må du kontakte en elektriker.
Slå på komfyrtoppen igjen		og still inn varmen innen det har gått 10 sekunder.
Du berørte 2 eller flere sen-sorfelt samtidig.		Berør bare ett sensorfelt.
STOP+GO-funksjonen er ak-tivert.		Se etter i kapittelet "Daglig bruk".
Det er vann eller fettsprut på betjeningspanelet.		Tørk av betjeningspanelet.
Et lydsignalet høres, deretter slås komfyrtoppen av.Et lydsignal høres når kom-fyrtoppen slår seg av.	Du har dekket til ett eller fle-re sensorfelt.	Fjern gjenstanden fra sen-sorfeltene.
Komfyrtoppen skrur seg av. Du har satt noe på sensorfel-tet 1		Fjern gjenstanden fra sen-sorfeltet.
Restvarmeindikator fungerer ikke.	Stekesonen er ikke varm for-di den var bare i bruk en kortstund.	Kontakt servicesenteret der-som stekesonen fortsatt ervarm i lang tid.
Hob2Hood fungerer ikke. Du dekket til betjeningspa-nelet.		Fjern objektet fra betje-ningspanelet.
Automatisk oppvarming fun-gerer ikke.	Sonen er varm. La sonen bli tilstrekkeligkald.
Det er valgt høyeste effekt-trinn.		Det høyeste effekttrinnet harsamme effekt som funksjo-nen.
Effekttrinnet endres mellom to trinn.	Effektstyring-funksjonen er aktivert.	Se etter i kapittelet "Dagligbruk".
Sensorfeltene blir varme. Kokekaret er for stort ellerdu har plassert det for nærbetjeningspanelet.		Sett store kokekar på debakre sonene om mulig.
Det høres ingen lydsignalnår du berører sensorfeltenepå panelet.	Signalene er deaktivert. Aktiver signalene.Se etter i kapittelet "Dagligbruk".
Det fleksible induksjonsom-rådet varmer ikke opp koke-karene.	Kokekarene er i feil posisjonpå det fleksible induksjons-området.	Plasser kokekaret i korrektposisjon på det fleksible in-duksjonsområdet. Posisjo-nen til kokekaret avhengerav den aktiverte funksjoneneller funksjonsmodusen.Se "Flexible matlaging medinduksjon område" kapittel.
Diameteren på bunnen av	kokekaret er ikke korrekt for den aktiverte funksjonen eller funksjonsmodusen.	Bruk kokekar med diameter som passer til den aktiverte funksjonen eller funksjonsmodusen. Bruk kokekar med diameter mindre enn 160 mm på en enkelt del av det fleksible induksjonsområdet. Se "Flexible matlaging med induksjon område" kapittel.
- lyser.	Automatisk utkobling er aktivert.	Deaktiver komfyrtoppen og aktiver den igjen.
L lyser.	Barnesikringsfunksjon eller Sperre er aktivert.	Se etter i kapittelet "Daglig bruk".
F lyser.	Det er ikke noen kokekar på kokesonen.	Sett kokekar på kokesonen.
Du bruker feil type kokekar.	Bruk riktig kokekar.	Se etter i kapittelet "Råd og tips".
Diameteren på kokekarets	bunn er for liten for kokesonen.	Bruk kokekar med riktige mål.Se etter i kapittelet "Teknisk informasjon".
FlexiBridge-funksjonen er	aktivert. En eller flere av delene av funksjonsmodusen som brukes er ikke dekket av kokekaret.	Plasser kokekaret på det riktige antallet deler av funksjonsmodusen som brukes, eller bytt funksjonsmodus. Se "Flexible matlaging med induksjon område" kapittel.
ProCook-funksjonen er akti-vert. To kasseroller plasseres på den fleksible induksjonsområdet.		Bruk bare en kasserolle.Se "Flexible matlaging med induksjon område" kapittel.
E og et nummer vises.	Det er en feil på komfyrtoppen.	Koble komfyrtoppen fra strømforsyningen en stund.Koble fra sikringen i husets sikringsskap. Koble den til igjen. Hvis tennes igjen må du snakke med et autorisert servicesenter.

Problem Mulig årsak Løsning

E4 lyser.

Det er en feil på komfyrtoppen fordi kokekar koker tørt. Automatisk utkobling og overopphetingsvernet for sonen er aktiv.

Deaktiver komfyrtoppen. Fjern det varme kokekaret. Aktiver sonen igjen etter ca. 30 sekunder. Hvis kokekaret var problemet vil feilmeldingen fjernes. Restvarmeindikator vil forbli på. La kokekaret bli tilstrekkelig kaldt. Kontroller om dine kokekar er kompatible med komfyrtoppen. Se etter i kapittelet "Råd og tips".

Se etter i Sikkerhetskapitlene.

9.1 Før monteringen

Før montering av koketoppen må du skrive ned opplysningene som står på typeskiltet. Typeskiltet er plassert nederst på platetoppen.

Serienummer ....

9.2 Koketopper

Koketopper skal bare brukes når de er bygd inn i egnede enheter og arbeidsbenker som oppfyller standardene.

- For å erstatte den ødelagte strømkabelen bruke følgende (eller høyere) ledning type: H05BB-F T min 90°C. Kontakt ditt lokale servicesenter.

9.4 Feste tetningen

1. Rengjør benkeplaten rundt utskjæringsområdet.
2. Fest tetningsbåndet som følger med, til den nedre kanten av koketoppen langs ytterkanten av glasskeramikken. Ikke strekk båndet. Sørg for at endene av tetningsbåndet sitter i midten på den ene siden av koketoppen.
3. Beregn noen ekstra mm på lengden när du skjærer til tetningsbåndet.
4. Trykk de to endene av tetningsbåndet sammen.

9.5 Montering

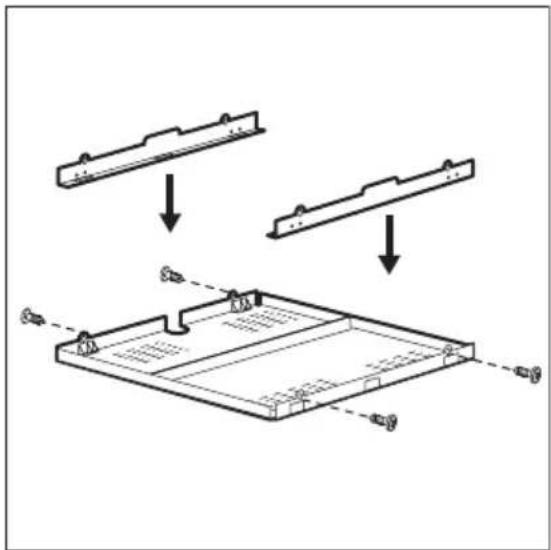

9.6 Beskyttelsesboks

Hvis du benytter en beskyttelsesboks (tilleggsutstyr), er det ikke behov for den fremre luftspalten på 2 mm og beskyttelsesbunnen rett under koketoppen. Beskyttelsessettet er kanskje ikke tilgjengelig i enkelte land. Ta kontakt med din lokale leverandør.

Induksjon 11.1 kW Laget i Tyskland

Serienr. 11.1 kW

HUSQVARNA - ELECTROLUX

10.2 Spesifikasjoner for kokesoner

Kokesone Nominell effekt(maks varme-innstilling) [W]	Effektfunksjon[W]	Effektfunksjonmaksimal varig-het [min]	Diameter på ko-kekar [mm]
Midtre foran 1800 / 3500 2800 / 3700 5 145 – 180 / 245 –			280
Høyre foran 1400 2500 4 125 – 145
Høyre bak 2300 3200 10 125 – 210
Fleksibelt induk-sjonsområde	2300 3200 10 minst 100

Effekten for kokesonen kan variere noe sammenliknet med informasjonen i tabellen. Det endres med kokekarets materiale og mål.

For å oppnå et optimalt kokeresultat bør kokekaret ikke være større enn diameteren som er angitt i tabellen.

11. ENERGIEFFEKTIV

11.1 Produktinformasjon i henhold til EU 66/2014

Modellidentifikasjon QHI9541P
Komfyrtopp-type Komfyrtopp for innbygging
Antall kokesoner 3
Antall kokeområder 1
Varmeteknologi Induksjon
Diameter på runde kokesoner (∅)	Midtre foran	28,0 cm
	Høyre foran	14,5 cm
	Høyre bak	21,0 cm
Lengde (L) og bredde (B) av kokeområdet	Venstre	L 45.3 cm
		B 21.5 cm
Energiforbruk per kokesone (EC electric cooking)	Midtre foran	166,0 Wh / kg
	Høyre foran	175,1 Wh / kg
	Høyre bak	166,2 Wh / kg
Energiforbruk for kokeområdet (EC electric cooking)	Venstre	180,7 Wh / kg
Energiforbruk for komfyrtopp (EC electric hob)	174,9 Wh / kg

EN 60350-2 – Elektriske husholdningsprodukter for matlaging – Del 2: Komfyrtopp – Metoder for måling av ytelse

11.2 Energisparende

Du kan spare energi på hverdagslig tilberedning hvis du følger hintene under.

• Bruk kun mengden du trenger när du varmer opp vann.

• Legg alltid lokk på kokekaret, hvis det er mulig.

• Plasser kokekaret på kokesonen før du slår den på.

• Sett mindre kokekar på mindre kokesoner.
• Sett kokekaret direkte på midten av kokesonen.
• Bruk restvarmen for å holde maten varm eller for å smelte den.

12. BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet. Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet

X sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

INNEHÅLL

1. SÄKERHETSINFORMATION....51

2. SÄKERHETSFÖRESKRIFTER....52

3. PRODUKTBESKRIVNING....54

4. DAGLIG ANVÄNDNING....56

5. FLEXIBEL INDUKTIONSKOKYTA....60

6. RÅD OCH TIPS....63

7. SKÖTSEL OCH RENGÖRING....66

8. FELSÖKNING....66

9. INSTALLATION....69

10. TEKNISK INFORMATION....71

11. ENERGIEFFEKTIVITET....72

BÄSTA KUND
