KÄYTTÖOHJE QHI9541P Husqvarna-Electrolux

Kiitämmte teitä tämän Husqvarna-Electrolux-tuotteen valitsemisesta. Olemme kehittäneet tämän tuotteen tarjotaksemme teille huipputason suorituskyvyn moneksi vuodeksi. Laitteen innovatiiviset teknologiat tekevät elämästänne yksinkertaisempaa – kyseisiä ominaisuuksia ei välttämättä löydy tavallisista laitteista. Käyttäkää muutama minuutti lukemiseen, jotta voitte hyödyntää laitteen ominaisuudet parhaalla mahdollisella tavalla.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huoltoohjeita:

www.husqvarna-electrolux.se

Tuotteen rekisteröimiseksi parempaa huoltoa varten:

www.husqvarna-electrolux.se

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia:

Suosittelemme alkuperäisten varaosien käyttöä.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseemme. Malli, tuotenumero, sarjanumero.

Kyseiset tiedot löytyvät laitteen arvokilvestä.

⚠ Varoitukset/huomautukset ja turvallisuusohjeet

i Yleisohjeet ja vinkit

Ympäristönsuojeluohjeita

Oikeus muutoksiin pidätetään.

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilö-tai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

• Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat.
- Älä anna lasten leikkiä laitteella.
- Pidä kaikki pakkausmateriaalit lasten ulottumattomissa.
- Pidä lapset ja kotieläimet poissa laitteen luota silloin, kun se on toiminnassa tai se jäähtyy. Laitteen kosketettavissa olevat osat ovat kuumia.
- Jos laitteessa on lapsilukko, suosittelemme sen käyttämistä.
- Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.
- Alle 3-vuotiaat lapset tulee pitää kaukana laitteesta, ellei heitä valvota jatkuvasti.

1.2 Yleiset turvallisuusohjeet

• Laite ja näkyvissä olevat osat kuumenevat käytön aikana. Älä kosketa lämpövastuksiin.
• Älä käytä tätä laitetta ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä.

• Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista ja se voi johtaa tulipaloon.

• Älä koskaan yritä sammuttaa tulta vedellä, vaan kytke laite pois toiminnasta ja peitä sitten liekit esimerkiksi kannella tai sammutuspeitteellä.

• Älä säilytä mitään keittotason päällä.
• Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa panna liesitasolle, koska ne voivat kuumentua.
• Laitteen puhdistuksessa ei saa käyttää painepesuria.
• Älä luota keittoastian tunnistimeen, vaan kytke lieden vastus pois päältä vääntimellä.
• Jos keraaminen/lasipinta on vaurioitunut, katkaise virta laitteesta sähköiskuvaaran välttämiseksi.
• Jos virtajohto vaurioituu, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja ohjeita.
• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä.
• Tiivistä pinnat tiivistaineella estääksesi kosteuden aiheuttaman turpoamisen.
• Suojaa laitteen alaosa höyryltä ja kosteudelta.
• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.

• Jos laite on asennettu laatikoiden yläpuolelle, varmista, että laitteen alaosan ja ylälaatikon välinen tila on riittävä ilmankierron kannalta.

• Laitteen alaosa voi kuumentua. Varmista, että asennat lämmönkestävän erotuslevyn laitteen alapuolelle, jotta laitteen alaosaan ei voida koskettaa.

• Varmista, että työtason ja laitteen etuosan välissä on 2 mm:n ilmanvaihtoaukko. Takuu ei kata vahinkoja, jotka aiheutuvat riittämättömästä ilmanvaihtoaukosta.

2.2 Sähköliitännät

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Ennen toimenpiteiden suorittamista tulee varmistaa, että laite on irrotettu sähköverkosta.
• Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja. Ota muussa tapauksessa yhteyttä sähköasentajaan.
• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot tai pistokkeet (jos

olemassa) voivat aiheuttaa liittimen ylikuumenemisen.

• Käytä oikeaa virtajohtoa.
• Varo, ettei virtajohto takerru kiinni mihinkään.
• Varmista, että iskusuojaus on asennettu.
• Käytä kaapelissa vedonpoistajaa.
• Varmista, ettei virtajohto tai pistoke (jos olemassa) kosketa kuumaan laitteeseen tai kuumiin keittoastioihin, kun liität laitteen lähellä oleviin pistorasioihin.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke (jos olemassa) tai virtajohto vaurioidu. Ota yhteyttä valtuutettuun huoltopalveluumme tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.
• Jännitteenalaisten ja eristettyjen osien iskusuojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.

2.3 Käyttö

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen vaara.

• Poista kaikki pakkausmateriaalit, merkit ja suojakalvot (jos olemassa) ennen käyttöönottoa.
• Käytä laitetta kotiympäristössä.

• Älä muuta laitteen teknisiä ominaisuuksia.

• Varmista, ettei tuuletusaukoissa ole esteitä.

• Älä jätä laitetta ilman valvontaa toiminnan aikana.
• Kytke keittoalue aina off-asentoon käytön jälkeen.
• Älä luota keittoastian tunnistimeen.
• Älä aseta ruokavälineitä tai kattiloiden kansia keittoalueille. Ne voivat kuumentua.
• Älä käytä laitetta märillä käsillä tai kun se on kosketuksissa veteen.
• Älä käytä laitetta työtasona tai säilytystasona.
• Jos laitteen pinnassa on säröjä, irrota laite välittömästi sähköverkosta. Täten vältetään sähköiskut.
• Sydämentahdistimia käyttävien henkilöiden on säilytettävä vähintään 30 cm:n turvaetäisyys induktiokeittoalueisiin laitteen ollessa toiminnassa.
• Öljy voi roiskua, kun asetat ruoka- aineksia kuumaan öljyyn.

VAROITUS!

Tulipalo- ja räjähdysvaara.

• Kuumista rasvoista ja öljyistä voi päästä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä, kun käytät niitä ruoanvalmistukseen.
• Erittäin kuumasta öljystä pääsevät höyryt voivat sytyttää tulipalon.
• Käytetty öljy, jossa voi olla ruoka-aineksien jäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytettävä öljy.
• Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.

VAROITUS!

Laite voi muutoin vaurioitua.

• Älä pidä kuumaa keittoastiaa käyttöpaneelin päällä.
• Älä anna kattiloiden kiehua kuiviin.
• Älä anna esineiden tai keittoastioiden pudota laitteen päälle. Pinta voi vaurioitua.

• Älä kytke keittoalueita toimintaan keittoastian ollessa tyhjä tai ilman keittoastiaa.

• Älä aseta alumiinifoliota laitteen päälle.

• Valuraudasta tai -alumiinista valmistetut tai vaurioituneen pohjan omaavat keittoastiat voivat naarmuttaa lasi- tai keraamista pintaa. Nosta ne aina irti keittotasosta liikuttamisen aikana.
• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. Sitä ei saa käyttää muihin tarkoituksiin, esimerkiksi huoneen lämmittämiseen.

2.4 Hoito ja puhdistus

• Puhdista laite säännöllisesti, jotta pintamateriaali ei vaurioidu.
• Kytke laite pois toiminnasta ja anna sen jäähtyä ennen puhdistusta.
• Kytke laite irti sähköverkosta ennen huoltotoimenpiteiden aloittamista.
• Älä suihkuta vettä tai käytä höyryä laitteen puhdistamiseen.
• Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja

puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.

2.5 Hävittäminen

VAROITUS!

Henkilövahinko- tai tukehtumisvaara.

• Kysy lisätietoa laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota pistoke pistorasiasta.
  • Leikkaa johto irti ja hävitä se.

2.6 Huolto

• Kun laite on korjattava, ota yhteyttä valtuutettuun huoltopalveluun.
• Käytä vain alkuperäisiä varaosia.

3. LAITTEEN KUVAUS

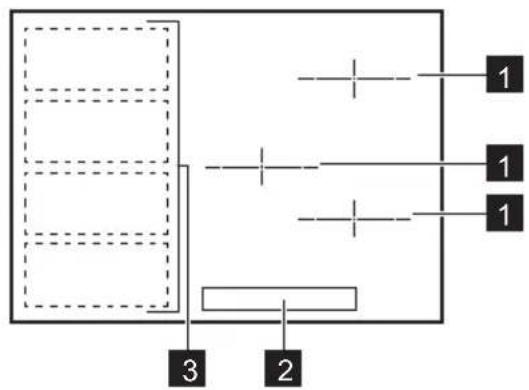

3.1 Keittoalueet

1 Induktiokeittoalue
2 Käyttöpaneeli
3 Joustava neljästä osiosta koostuva induktiolämpöalue

3.2 Käyttöpaneelin painikkeet

5 6 7 88: 0 3 5 8 10 14 P - + 0 3 5 8 10 14 P 0 3 5 8 10 14 P STOP GO 14 13 12 10 9

Laitetta käytetään kosketuspainikkeilla. Näytöt, merkkivalot ja äänimerkit ilmaisevat, mitkä toiminnot ovat käytössä.

	Koske-tuspai-nike	Toiminto Kuvaus
1	➊	PÄÄLLE / POIS Keittotason kytkeminen päälle ja pois päältä.
2	➌	Lukitus / Lapsilukko Käyttöpaneelin lukitseminen/lukituksen pois-taminen.
3	➎	ProCook Toiminnon kytkeminen päälle ja pois päältä.

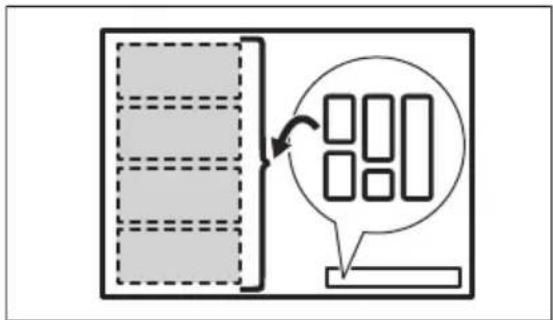

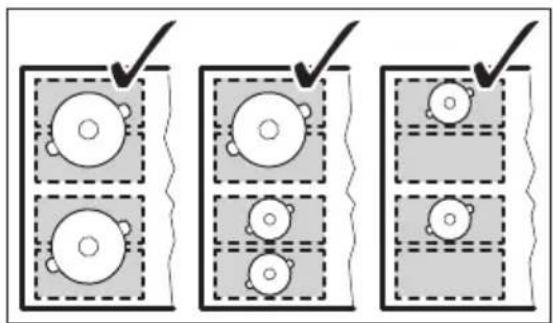

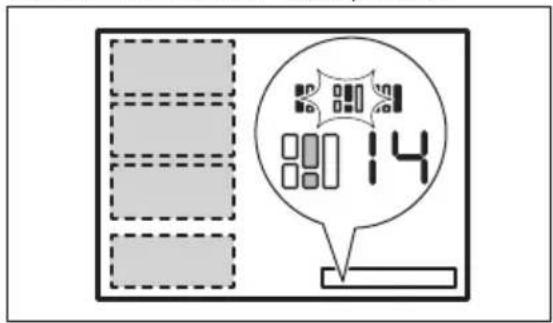

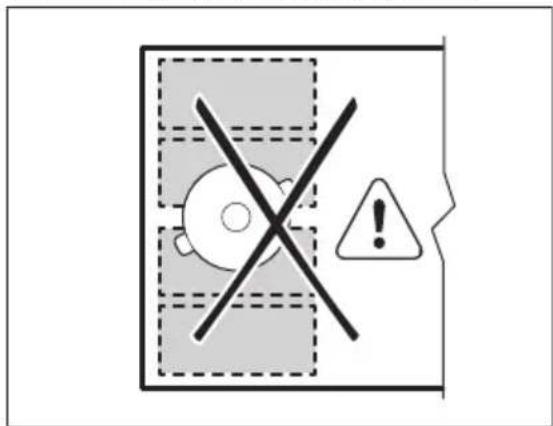

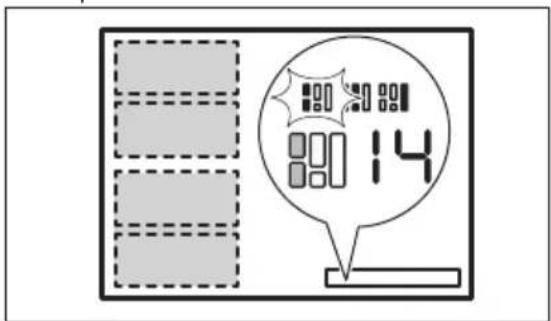

4	➿	FlexiBridge Toimintatilan valitseminen kolmesta vaihto-ehdosta.
5	- Tehotason näyttö Tehotason näyttäminen.
6	- Keittoalueiden ajastimen ilmaisimet	Aika-asetusta koskevan keittoalueen osoitta-minen.
7	- Ajastimen näyttö Ajan osoittaminen minuutteina.

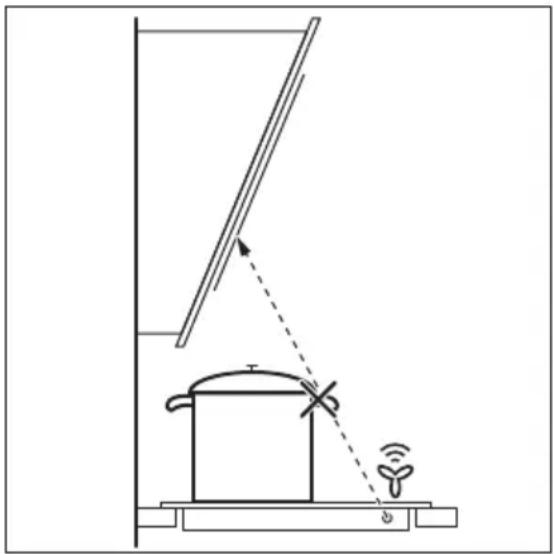

8	➎	Hob ^2 Hood Toiminnon manuaalisen tilan kytkeminen päälle ja pois päältä.
9	STOP+GO	STOP+GO Toiminnon kytkeminen päälle ja pois päältä.
10	P	Power-toiminto Toiminnon kytkeminen päälle ja pois päältä.
11	- Säätöpalkki Tehotason säätäminen.
12	➎	- Keittoalueen valitseminen.
13	+/-	- Ajan lisääminen tai vähentäminen.
14	- Säätöpalkki Laajenevan induktiokeittoalueen tehotason asettaminen.

3.3 Tehotasojen näytöt

Näyttö Kuvaus
0	Keittoalue on kytketty pois toiminnasta.
1 - 14	Keittoalue on toiminnassa.
u	STOP+GO -toiminto on toiminnassa.
R	Automaattinen kuumennus -toiminto on toiminnassa.
P	Power-toiminto -toiminto on kytketty päälle.
E+ numero	Toimintahäiriö.
≡/≡-	OptiHeat Control (kolmivaiheinen jälkilämmön ilmaisin): edelleen toiminnassa / lämpimänäpito / jälkilämpö.
L	Lukitus /Lapsilukko-toiminto on toiminnassa.
F	Keittoastia on sopimaton tai liian pieni, tai keittoalueella ei ole astiaa.
-	Automaattinen virrankatkaisu -toiminto on toiminnassa.

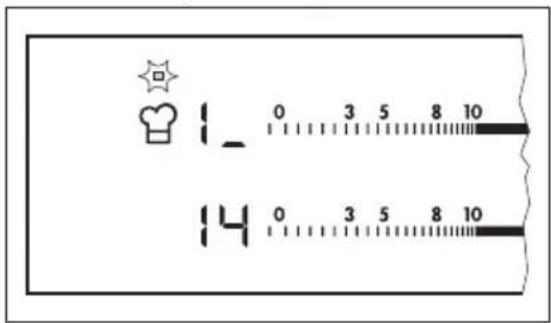

I_/I-	ProCook -toiminto on toiminnassa.

3.4 OptiHeat Control (kolmivaiheinen jälkilämmön ilmaisin)

Induktiokeittoalueella kypsennyksen vaatima lämpö kohdistuu suoraan keittoastian pohjaan. Keittoastian lämpö kuumentaa keraamisen pinnan.

VAROITUS!

vaara on olemassa

jälkilämmön vuoksi.

Merkkivalo ilmaisee

jälkilämmön tason.

4. PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

4.1 Kytkeminen toimintaan ja pois toiminnasta

Keittotaso kytketään toimintaan ja pois toiminnasta koskettamalla painiketta sekunnin ajan.

①

4.2 Automaattinen virrankatkaisu

Toiminto katkaiseen virran automaattisesti keittotasosta seuraavissa tilanteissa:

• Kaikki keittoalueet on kytketty pois toiminnasta.

• Et aseta tehotasoa kytkettyäsi keittotason toimintaan.

• Käyttöpaneelin päälle on roiskunut jotakin tai sen päälle on asetettu jotakin (pannu, liina, jne.) yli 10 sekunnin ajaksi. Keittotasosta kuuluu äänimerkki ja se kytkeytyy pois toiminnasta. Ota esine pois tai pyyhi käyttöpaneeli.

• Keittoalue ylikuumenee (esimerkiksi kun neste kiehuu kuiviin paistinpannulla). Anna keittoalueen jäähtyä ennen kuin käytät keittoaluetta uudelleen.
• Keittoastia on vääränlainen. Symboli syttyy ja keittoalue kytkeytyy automaattisesti pois toiminnasta 2 minuutin kuluttua.
• Keittoaluetta ei kytketä pois toiminnasta eikä tehotasoa muuteta.

Jonkin ajan kuluttua merkkivalo syttyy ja laite kytkeytyy pois toiminnasta.

Tehotason ja keittotason sammumisajan suhde:

Tehotaso Keittotason pois kytkeytymisaika
u, 1 - 3	6 tuntia
4 - 7 5 tuntia
8 - 9 4 tuntia
10 - 14 1,5 tunti

4.3 Tehotaso

Tehotason asettaminen tai muuttaminen:

Kosketa säätöpalkkia oikean tehotason kohdalta tai siirrä sormea säätöpalkissa, kunnes saavutat oikean tehotason.

14 0 3 5 8 10 14 P

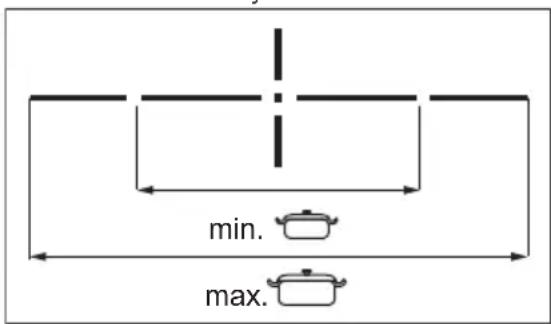

4.4 Keittoalueiden merkkivalot

Vaakasuora linja osoittaa keittoastian maksimikoon. Vaakasuoran linjan katkos osoittaa keittoastian vähimmäishalkaisijan.

min. max.

Lue ohjeet kohdasta "Tekniset tiedot".

4.5 Automaattinen kuumennus

Jos tämä toiminto kytketään toimintaan, haluttu tehotaso voidaan saavuttaa nopeammin. Toiminto asettaa korkeimman tehotason joksikin aikaa, ja laskee tehotason sen jälkeen oikeaan asetukseen.

Toiminnon toimintaan kytkeminen edellyttää, että keittoalue on kylmä.

Kytke toiminto toimintaan

keittoalueeseen: kosketa P (syttyy).

Kosketa välittömästi oikeaa tehotasoa.

Kolmen sekunnin kuluttua syttyy 📀.

Toiminnon kytkeminen pois

toiminnasta: muuta tehotasoa.

4.6 Power-toiminto

Kyseinen toiminto lisää induktiokeittoalueiden käytettävissä olevaa tehoa. Toiminto voidaan kytkeä toimintaan induktiokeittoalueelle vain rajoitetuksi ajaksi. Tämän jälkeen induktiokeittoalue kytkeytyy automaattisesti takaisin korkeimmalle tehotasolle.

Lue ohjeet kohdasta "Tekniset tiedot".

Kytke toiminto toimintaan

keittoalueeseen: kosketa P. syttyy.

Toiminnon kytkeminen pois

toiminnasta: muuta tehotasoa.

4.7 Ajastin

Ajanlaskenta-automatiikka

Voit käyttää tätä toimintoa keittoalueen toiminta-ajan asettamiseen yhtä käyttökertaa varten.

Aseta ensin keittoalue ja sen jälkeen toiminto. Voit asettaa tehotason ennen toiminnon asettamista tai sen jälkeen.

Keittoalueen asettaminen: kosketa

painiketta toistuvasti, kunnes vaaditun keittoalueen merkkivalo syttyy.

Toiminnon kytkeminen toimintaan:

kosketa ajastimen -painiketta ja aseta aika (00 - 99 minuuttia). Kun keittoalueen merkkivalo alkaa vilkkumaan hitaasti, ajan laskenta on käynnissä.

Jäljellä olevan ajan tarkistaminen: aseta

keittoalue painikkeella ⚠ Keittoalueen merkkivalo alkaa vilkkumaan nopeasti. Jäljellä oleva aika näkyy näytössä.

Ajan muuttaminen: aseta keittoalue painikkeella ⚫Kosketa painiketta tal

Toiminnon kytkeminen pois toiminnasta: aseta keittoalue

painikkeella ja kosketa painiketta. — Jäljellä oleva aika laskee takaisin arvoon 00. Keittoalueen merkkivalo sammuu.

Kun aika on kulunut loppuun, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00. Keittoalue kytkeytyy pois toiminnasta.

Äänimerkin deaktivoiminen: kosketa painiketta ⏻.

CountUp Timer (Ajanlaskenta-automatiikka)

Voit käyttää tätä toimintoa keittoalueen toiminta-ajan tarkkailemiseen.

Keittoalueen asettaminen: kosketa painiketta toistuvasti, kunnes vaaditun keittoalueen merkkivalo syttyy.

Toiminnon kytkeminen toimintaan:

kosketa ajastimen painiketta — UP syttyy. Kun keittoalueen merkkivalo alkaa vilkkumaan hitaasti, ajan laskenta on käynnissä. Näytössä näkyy vuorotellen UP ja ajastimen aika (minuuttia).

Keittoalueen jäljellä olevan toiminta-ajan tarkistaminen: valitse keittoalue painikkeella ⚠ Keittoalueen merkkivalo alkaa vilkkumaan nopeasti. Näytössä näkyy keittoalueen toiminta-aika.

Toiminnon kytkeminen pois toiminnasta: aseta keittoalue

painikkeella ja kosketa painiketta tai . Keittoalueen merkkivalo sammuu.

Hälytinajastin

Voit käyttää tätä toimintoa hälytinajastimena keittotason ollessa toiminnassa ja keittoalueiden ollessa pois toiminnasta (tehotason näytössä näkyy).

Toiminnon kytkeminen toimintaan:

kosketa painiketta ⚠Aseta aika koskettamalla ajastimen painiketta +tai

—. Kun aika on kulunut loppuun, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00.

Äänimerkin deaktivoiminen: kosketa painiketta ⚫.

Toiminnolla ei ole vaikutusta keittoalueiden toimintaan.

4.8 STOP+GO

Kyseinen toiminto kytkee kaikki toiminnassa olevat keittoalueet alhaisimpaan tehotasoon.

Kun toiminto on toiminnassa, tehotasoa ei voida muuttaa.

Toiminto ei peruuta asetettuja ajastuksia.

Toiminnon kytkeminen toimintaan: kosketa painiketta STOP + GO . Syttyy.

Toiminnon kytkeminen pois

toiminnasta: kosketa painiketta ^+ . Edellinen tehotaso kytkeytyy päälle.

4.9 Lukitus

Voit lukita käyttöpaneelin keittoalueiden toimiessa. Lukitseminen estää tehotason muuttamisen vahingossa.

Aseta ensin tehotaso.

Toiminnon kytkeminen toimintaan:

kosketa painiketta syttyy neljän sekunnin ajaksi.Ajastin toimii edelleen.

Toiminnon kytkeminen pois

toiminnasta: kosketa painiketta Edellinen tehotaso kytkeytyy päälle

Kun sammutat keittotason, myös tämä toiminto sammuu.

4.10 Lapsilukko

Toiminto estää keittotason käyttämisen vahingossa.

Toiminnon kytkeminen toimintaan: kytke keittotaso toimintaan painikkeella

①. Älä aseta tehotasoa. Kosketa painiketta 📋 neljän sekunnin ajan. 📁 syttyy. Kytke keittotaso pois toiminnasta painikkeella Ⓙ.

Toiminnon kytkeminen pois

toiminnasta: kytke keittotaso toimintaan painikkeella Ⓐälä aseta tehotasoa.

Kosketa painiketta neljän sekunnin ajan. syttyy. Kytke keittotaso pois toiminnasta painikkeella ①

Voit ohittaa toiminnon vain yhtä keittoaikaa koskien: kytke keittotaso

toimintaan painikkeella ①. syttyy.

Kosketa painiketta neljän sekunnin ajan. Aseta tehotaso 10 sekunnin kuluessa. Nyt voit käyttää keittotasoa.

Kun kytket keittotason pois päältä painikkeella Ⓛtoiminto on edelleen kytkettynä.

4.11 OffSound Control (Äänimerkkien käyttöön ottaminen ja käytöstä poistaminen)

Kytke keittotaso pois päältä. Kosketa painiketta kolmen sekunnin ajan. Näyttö syttyy ja sammuu. Kosketa

painiketta kolmen sekunnin ajan.

tai syttyy. Kosketa ajastimen painiketta + seuraavien asetuksien valitsemiseksi:

• -äanimerkit pois käytöstä
  • 60 - äänimerkit käytössä

Vahvista valinta odottamalla, kunnes keittotaso kytkeytyy automaattisesti pois päältä.

Kun toiminto on asetettu asentoon äänimerkit kuuluvat vain seuraavissa tapauksissa:

• kosketat painiketta ①
• Hälytinajastin laskee
• Ajanlaskenta-automatiikka laskee
• käyttöpaneelin päälle asetetaan jokin esine.

4.12 Tehonhallinta -toiminto

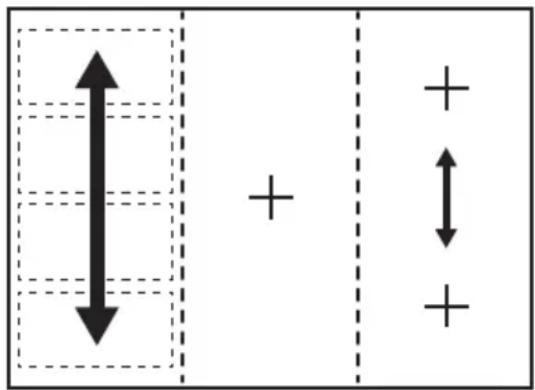

• Keittoalueet on ryhmitetty keittotason vaiheiden sijainnin ja määrän mukaan. Katso kuva.

• Kunkin vaiheen maksimisähkökuormitus on 3700 W.

• Toiminto jakaa virran samaan vaiheeseen kytkettyihin keittoalueisiin.

• Toiminto kytkeytyy toimintaan, kun yksivaiheeseen kytkettyjen keittoalueiden kokonaissähkökuormitus on yli 3700 W.
• Toiminto laskee samaan vaiheeseen kytkettyjen keittoalueiden tehoa.
• Alhaisemman tehon omaavien alueiden tehotasonäyttö muuttuu kahdella tasolla.

Kyseessä on pitkälle kehittynyt automaattitoiminto, joka yhdistää keittotason erityiseen liesituulettimeen. Sekä keittotasossa että liesituulettimessa on infrapunasignaalin viestin. Puhaltimen nopeus säätyy automaattisesti tilasetuksen ja keittotasolla olevan kuumimman keittoastian lämpötilan mukaan. Puhallinta voidaan säätää myös keittotasosta manuaalisesti.

Useimmissa liesituulettimissa kaukosäätöjärjestelmä on oletuksena pois päältä. Kytke se päälle ennen toiminnon käyttämistä. Lisätietoa on saatavilla liesituulettimen käyttöohjeista.

Toiminnon käyttäminen automaattisesti

Voit käyttää toimintoa automaattisesti asettamalla automaattisen tilan H1 – H6. Keittotason oletusasetus on H5. Liesituuletin reagoi aina keittotasoa käyttäessä. Keittotaso tunnistaa keittoastian lämpötilan automaattisesti ja säätää puhaltimen nopeuden.

Automaattitilat

Auto-	maatti-nen valo	Keittä-minen1)	Paista-minen2)
Tila H0 Pois Pois Pois
Tila H1 Päällä Pois Pois
Tila H2 3)	Päällä Puhalti-men no-peus 1		Puhalti-men no-peus 1
Tila H3 Päällä Pois Puhalti-men no-peus 1
Tila H4 Päällä Puhalti-men no-peus 1			Puhalti-men no-peus 1
Tila H5 Päällä Puhalti-men no-peus 1			Puhalti-men no-peus 2
Tila H6 Päällä Puhalti-men no-peus 2			Puhalti-men no-peus 3

1) Keittotaso tunnistaa keittämisen ja säätää pu-haltimen nopeuden automaattitilan mukaisesti.
2) Keittotaso tunnistaa paistamisen ja säätää pu-haltimen nopeuden automaattitilan mukaisesti.
3) Kyseinen tila kytkee puhaltimen ja valon päälle, se ei ole lämpötilariippuvainen.

Automaattitilan muuttaminen

1. Kytke laite pois päältä.
2. Kosketa painiketta kölmen sekunnin ajan. Näyttö syttyy ja sammuu.
3. Kosketa painiketta ⏻ kolmen sekunnin ajan.
4. Kosketa painiketta mautaman kerran, kunnes syttyy.
5. Kosketa ajastimen painiketta automaattitilan valitsemiseksi.

Kun haluat säätää liesituuletinta suoraan liesituulettimen paneelista, kytke toiminnon automaattitila pois päältä.

Kun lopetat ruoanlaiton ja kytket keittotason pois päältä, liesituulettimen puhallin voi toimia jonkin aikaa tämän jälkeen. Tämän jälkeen järjestelmä kytkee puhaltimen pois päältä automaattisesti, puhallinta ei voida kytketä vahingossa päälle seuraavan 30 sekunnin aikana.

Puhaltimen nopeuden manuaalinen säätäminen

Toimintoa voidaan käyttää myös manuaalisesti. Kosketa tällöin painiketta

keittotason ollessa toiminnassa. Toiminnon automaattitila kytkeytyy tällöin pois päältä ja voit säätää puhaltimen nopeutta manuaalisesti.

Painiketta 🌐 painaessa lisäät puhaltimen nopeutta yhdellä. Kun saavutat

tehotason ja painat painiketta 🌿 uudelleen, puhaltimen nopeudeksi säätyy 0 ja liesituulettimen puhallin kytkeytyy pois päältä. Voit kytkeä puhaltimen uudelleen päälle nopeudella

1 koskettamalla 🌿.

Voit kytkeä toiminnon automaattitilan päälle kytkemällä keittotason pois päältä ja uudelleen päälle.

Valon sytyttäminen

Voit asettaa keittotason sytyttämään valon automaattisesti aina keittotason päälle kytkemisen yhteydessä. Aseta tällöin automaattinen tila H1 – H6.

Liesituulettimen valo kytkeytyy pois päältä kahden minuutin kuluttua keittotason pois päältä kytkemisen jälkeen.

5. JOUSTAVA INDUKTIOKEITTOALUE

VAROITUS!

Lue turvallisuutta koskevat luvut.

5.1 FlexiBridge -toiminto

Joustava induktiokeittoalue koostuu neljästä osiosta. Osiot voidaan yhdistää kahdeksi erikokoiseksi keittoalueeksi tai yhdeksi suureksi keittoalueeksi. Voit valita osioyhdistelmän valitsemalla tilan haluamasi keittoastian koon mukaan. Tiloja on kolme: Standardi (kytkeytyy automaattisesti päälle, kun keittotaso kytketään toimintaan), Big Bridge ja Max Bridge.

Aseta tehotaso kahdella vasemmanpuoleisella säätöpalkilla.

Tilan vaihtaminen

Vaihda tilaa kosketuspainikkeella: 890.

Kun tilaa vaihdetaan, tehotaso asettuu takaisin arvoon 0.

Keittoastian halkaisija ja asento

Valitse keittoastian kokoon ja muotoon sopiva tila. Keittoastian tulee peittää valittu alue mahdollisimman hyvin. Aseta keittoastia valitun alueen keskelle!

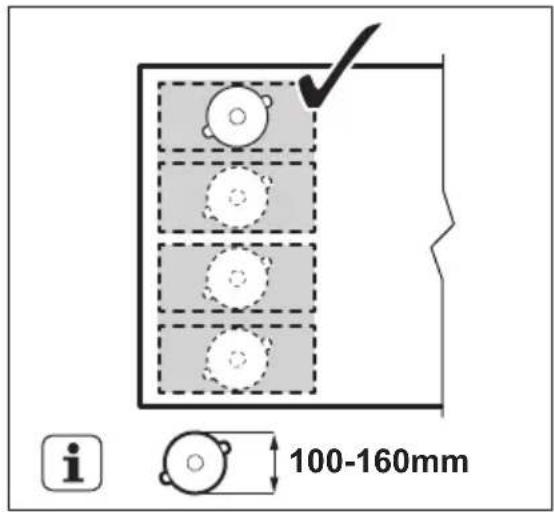

Aseta keittoastia, jonka pohjan halkaisija on alle 160 mm, yhden osion keskelle.

i 100-160mm

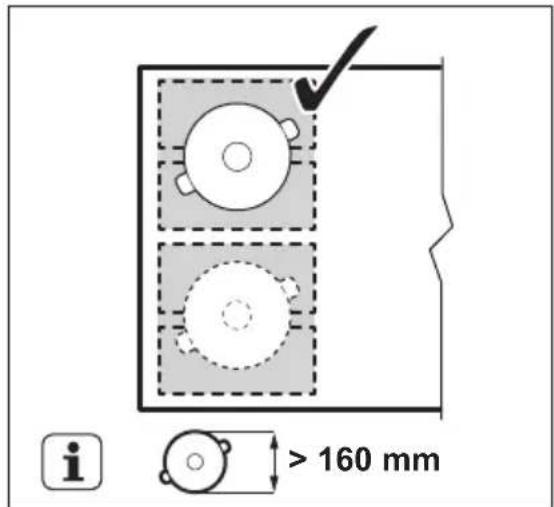

Aseta keittoastia, jonka pohjan halkaisija on yli 160 mm, keskitetysti kahden osion väliin.

i > 160 mm

5.2 FlexiBridge Standardi tila

Kyseinen tila on päällä, kun keittotaso kytketään toimintaan. Se yhdistää osiot kahdeksi erilliseksi keittoalueeksi. Voit asettaa kunkin alueen tehotason erikseen. Käytä kahta vasemmalla olevaa säätöpalkkia.

8:14

Oikea keittoastian asento:

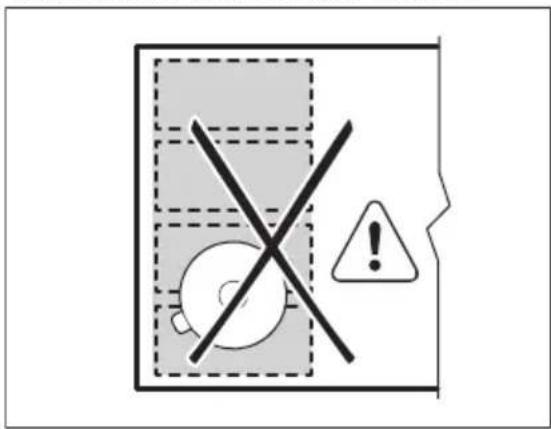

Virheellinen keittoastian asento:

Kytke tila toimintaan painamalla kunnes oikea tilan merkkivalo syttyy. Kyseinen tila yhdistää kolme takaosiota yhdeksi keittoalueeksi. Yhtä etuosiota ei ole yhdistetty ja se toimii erillisenä keittoalueena. Voit asettaa kunkin alueen tehotason erikseen. Käytä kahta vasemmalla olevaa säätöpalkkia.

80 14

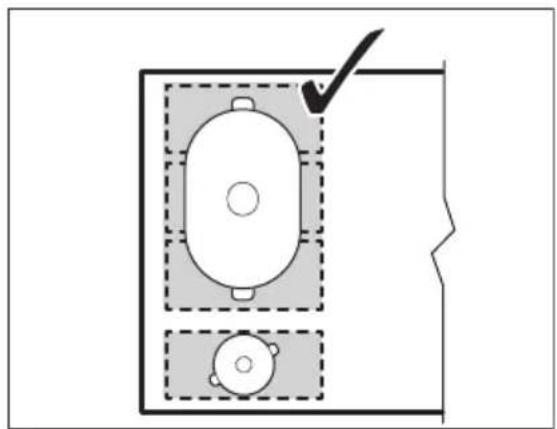

Oikea keittoastian asento:

Tämän tilan käyttö edellyttää, että keittoastia on asetettu kolmeen yhdistettyyn osioon. Jos käytät keittoastioita, jotka ovat kahta osiota pienempiä, näytössä näkyy ja alue sammuu kahden minuutin kuluttua.

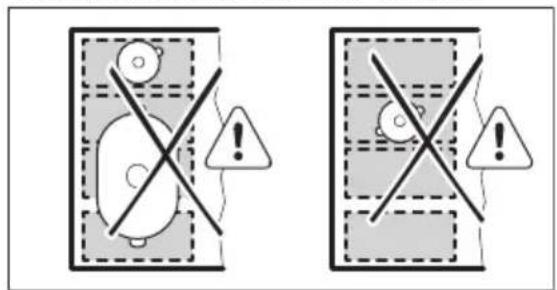

Virheellinen keittoastian asento:

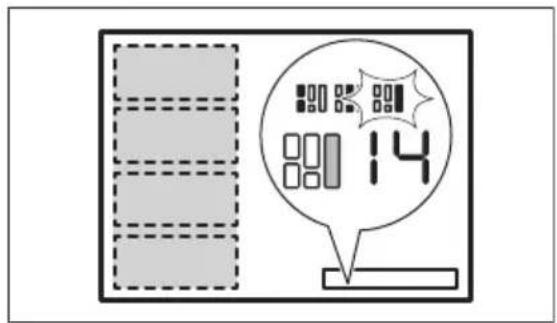

Kytke tila toimintaan painamalla kunnes oikea tilan merkkivalo syttyy. Kyseinen tila yhdistää kaikki osiot yhdeksi keittoalueeksi. Aseta tehotaso jollakin vasemmanpuoleisella säätöpalkilla.

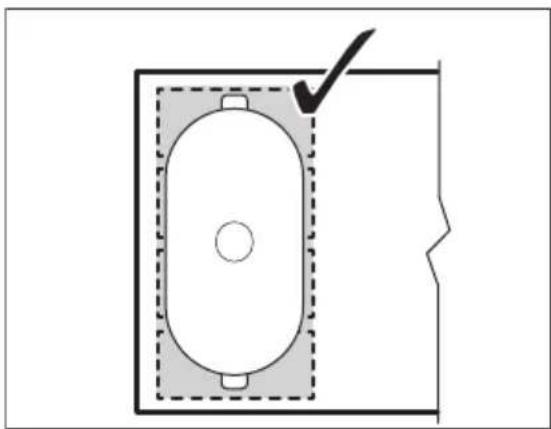

Oikea keittoastian asento:

Tämän tilan käyttö edellyttää, että keittoastia on asetettu neljään yhdistettyyn osioon. Jos käytät keittoastioita, jotka ovat kolmea osiota pienempiä, näytössä näkyy F ja alue sammuu kahden minuutin kuluttua.

Virheellinen keittoastian asento:

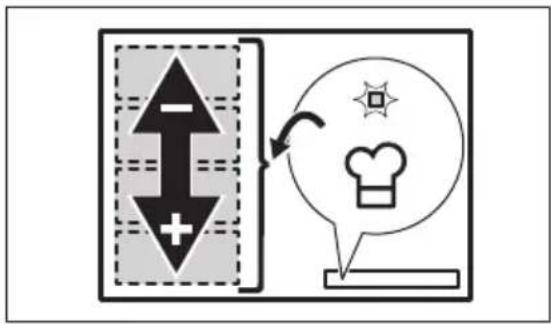

5.5 ProCook -toiminto

Tämä toiminto mahdollistaa lämpötilan säätämisen siirtämällä keittoastian induktiokeittoalueen toiseen kohtaan.

Toiminto jakaa induktiokeittoalueen kolmeen, tehotasoltaan erilaiseen alueeseen. Keittotaso havaitsee keittoastian sijainnin ja säätää tehotason sijainnin mukaan. Voit asettaa keittoastian etuosaan, keskelle tai takaosaan. Jos keittoastia asetetaan etuosaan, tehotaso on suurin mahdollinen. Voit laskea tehotasoa siirtämällä keittoastian keskelle tai takaosaan.

Käytä ainoastaan yhtä keittoastiaa toiminnon käytön aikana.

• toiminto edellyttää vähintään 160 mm:n keittoastian pohjan halkaisijan.

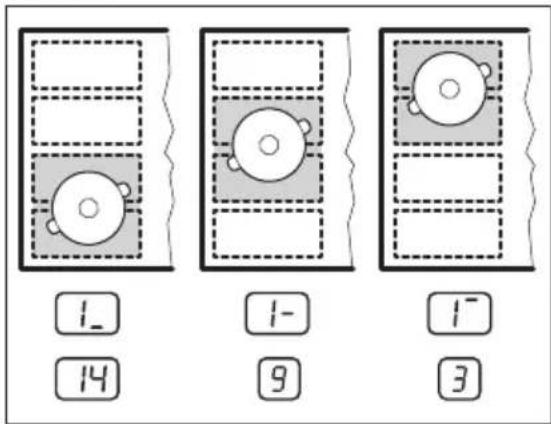

- Vasemmalla takana olevan säätöpalkin tehotasonäytössä näkyy keittoastian sijainti induktiokeittoalueella. Edessä 1- keskellä 1-, takana 1-

1 0 3 5 8 10 14 0 3 5 8 10

• Vasemman etusäätöpalkin tehotasonäyttö osoittaa tehotason. Voit säätää tehotasoa vasemmalla etusäätöpalkilla.
• Kun toimintoa käytetään ensimmäistä kertaa, tehotaso aktivoituu etuosioon, keskelle ja taka-osioon.

Voit muuttaa kunkin alueen tehotasoa erikseen. Keittotaso muistaa asetetun tehotason seuraavalla toiminnon käyttökerralla.

Toiminnon kytkeminen toimintaan

Kytke toiminto toimintaan asettamalla keittoastia oikeaan kohtaan

keittoalueelle. Kosketa painiketta Symbolin yläpuolella oleva merkkivalo syttyy. Jos keittoastiaa ei aseteta keittoalueelle, syttyy ja joustava induktiokeittoalue säätyy asetukseen kahden minuutin kuluttua.

Lue turvallisuutta koskevat luvut.

6.1 Keittoastiat

Induktiokeittoalueilla voimakas

sähkömagneettinen kenttä luo keittoastian lämmön erittäin nopeasti.

Käytä induktiokeittoalueille soveltuvia keittoastioita.

Keittoastian materiaali

• sopivat: valurauta, teräs, emaloitu teräs, ruostumaton teräs, monikerroksinen pohja (valmistajan merkintä ilmaisee soveltuvuuden).
• sopimattomat: alumiini, kupari, messinki, lasi, keramiikka, posliini.

Keittoastia soveltuu käytettäväksi induktiokeittotasolla, jos:

• pieni määrä vettä kuumenee hyvin nopeasti korkeimmalla tehotasolla
• magneetti tartuu astian pohjaan.

Joustavan induktiokeittoalueen painanta voi likaantua tai muuttaa väriä keittoastian liu'uttamisen seurauksena. Voit puhdistaa alueen tavalliseen tapaan.

Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen.

Keittoastian mitat

Toiminnon pois päältä kytkeminen

Kytke toiminto pois päältä koskettamalla

Tai asettamalla tehotason asetukseen

☐. Symbolin yläpuolella oleva merkkivalo sammuu.

Induktiokeittoalueet mukautuvat automaattisesti keittoastian pohjan kokoon tiettyyn rajaan saakka.

Keittoalueen tehokkuus riippuu keittoastian halkaisijasta. Keittoastia, jonka halkaisija on minimiarvoa pienempi, saa vain osan keittoalueen tehosta.

Lue ohjeet kohdasta "Tekniset tiedot".

6.2 Käytön aikana kuuluvat äänet

Jos kuulet:

• Halkeilevaa ääntä: keittoastia on valmistettu useasta materiaalista (Sandwich-rakenne).
• Vihellysääntä: käytät keittoaluetta korkealla tehotasolla ja keittoastia on valmistettu useasta eri materiaalista (monikerroksinen rakenne).
• Huminaa: käytät korkeaa tehotasoa.
• Napsahdusääniä: sähköpiirien kytkeytyminen.
• Sihinää, surinaa: puhallin on toiminnassa.

Nämä äänet ovat normaaleja, eivätkä ne tarkoita, että keittotasossa olisi jokin vika.

6.3 Öko Timer (Säästöajastin)

Energian säästämiseksi keittoalueen vastus kytkeytyy pois toiminnasta ennen kuin ajanlaskenta-automatiikan äänimerkki kuuluu. Toiminta-ajan erotus riippuu tehotasosta ja kypsennysajasta.

6.4 Esimerkkejä keittotoiminnoista

Tehotason ja keittoalueen virrankulutuksen suhde ei ole lineaarinen. Keittoalueen virrankulutus ei kasva suhteellisesti suurempaan tehotasoon siirryttäessä. Tämä tarkoittaa, että keskisuurella tehotasolla toimiva

keittoalue kuluttaa vähemmän kuin puolet maksimitason vaatimasta energiasta.

Taulukossa annetut tiedot ovat ainoastaan suuntaa-antavia.

Tehotaso Käyttökohde: Aika		Vinkkejä(min)
	Valmiiden ruokien lämpimänä-pito.	tarpeen mukaan	Aseta keittoastian päälle kansi.
1 - 3 Hollandaise-kastike, voin, suk-laan ja liivatteen sulattaminen.		5 - 25 Sekoita aika ajoin.
1 - 3 Kiinteyttäminen: munakkaat,paistetut kananmunat.		10 - 40 Valmista kannen alla.
3 - 5 Riisin ja maitoruokien haudu-tus, valmisruokien kuumenta-minen.		25 - 50 Lisää nestettä riisin suhteenvähintään kaksinkertainenmäärä, sekoita maitoruokiakypsennyksen aikana.
5 - 7 Höyrytetyt vihannekset, kala, li-ha.		20 - 45 Lisää joitakin ruokalusikallisianestettä.
7 - 9 Höyryssä kypsennetyt perunat. 20 - 60 Käytä korkeintaan 1⁄4 litraa vet-tä 750 g perunoita.
7 - 9 Suurten ruokamäärien kypsen-täminen, pataruoat ja keitot.		60 - 150 Enintään 3 litraa nestettä +valmistusaineet.
9 - 12 Leikkeiden, vasikanlihan, cor-don bleun, kotlettien, pyöry-köiden, makkaroiden, maksan,kastikepohjan, kananmunien,ohukaisten ja munkkien paista-minen.		tarpeen mukaan	Käännä kypsennyksen puolivä-lissä.
12 - 13 Voimakas paistaminen: sipuli-perunat, ulkofilee, pihvit.		5 - 15 Käännä kypsennyksen puolivä-lissä.
14 Veden keittäminen, pastan keittäminen, lihan ruskistaminen (gulassi, pata-paisti), ranskalaisten friteeraus.
P	Suuren vesimäärän keittäminen. Power-toiminto on kytketty toimintaan.

6.5 Neuvoja ja vinkkejä Hob²Hood-toiminnon käyttämiseen

Kun käytät keittotasoa toiminnolla:

• Suojaa liesituulettimen paneeli suoralta auringonvalolta.
• Älä kohdista halogeenivaloa liesituulettimen paneeliin.
• Älä peitä keittotason paneelia.

- Älä keskeytä keittotason ja liesituulettimen välistä signaalia (esim. kädellä tai keittoastian kahvalla). Katso kuva. Kuvan liesituuletin on annettu ainoastaan viitteeksi.

Muut kaukosäätimellä toimivat laitteet voivat estää signaalin välittymisen laitteeseen. Tämän ongelman välttämiseksi toisen laitteen kaukosäädintä ei saa käyttää samanaikaisesti keittotason kauko-ohjauksen kanssa.

Hob ^2 Hood-toiminnolla varustetut liesituulettimet

Katso tätä toimintoa käyttävien liesituulettimien täydellinen valikoima kuluttajille suunnatulta verkkosivustoltamme.

7. HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

7.1 Yleistä

• Puhdista keittotaso jokaisen käytön jälkeen.
• Tarkista aina, että keittoastian pohja on puhdas.
• Pinnan naarmut tai tummat läiskät eivät vaikuta keittotason toimintaan.
• Käytä keittotason pintaan sopivaa erityistä puhdistusainetta.
• Käytä erityistä lasipintaan tarkoitettua kaavinta.

7.2 Keittotason puhdistaminen

• Poista välittömästi: sulanut muovi, muovikelmu ja sokeripitoinen ruoka. Muutoin lika voi aiheuttaa keittotasoon vaurioita. Aseta erityinen kaavin viistosti lasipintaa vasten ja liikuta kaavinta pintaa pitkin.
• Poista sitten, kun keittotaso on jäähtynyt riittävästi: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset värimuutokset. Puhdista keittotaso kostealla liinalla ja miedolla puhdistusaineella. Pyyhi keittotaso pehmeällä kuivalla liinalla puhdistuksen jälkeen.

8. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

8.1 Käyttöhäiriöt

Ongelma Mahdollinen syy Korjaustoimenpide
Keittotaso ei kytkeydy toimintaan eikä sitä voida käyttää.	Keittotasoa ei ole kytketty sähköverkoon tai se on liitetty sähköverkoon virheellisesti.	Tarkista, onko keittotaso kyt-ketty oikein sähköverkoon.Katso kytkentäkaavio.
Sulake on palanut. Tarkista, onko toimintahäiri-ön syynä sulake. Jos sulake palaa aina uudelleen, käänny sähköalan ammattilaisen puoleen.
Kytke keittotaso uudelleentoimintaan ja aseta tehotaso 10 sekunnin kuluessa.
Olet koskettanut useampaakosketuspainiketta samanai-kaisesti.		Kosketa vain yhtä kosketus-painiketta.
STOP+GO -toiminto on toi-minnassa.		Katso kohta "Päivittäinen käyttö".
Käyttöpaneelilla on vettä tai rasvaroiskeita.		Pyyhi käyttöpaneeli puhtaak-si.
Keittotasosta kuuluu ääni-merkki ja se kytkeytyy pois toiminnasta.Äänimerkki kuuluu, kun keit-totaso on kytketty pois toi-minnasta.	Yksi tai useampi kosketus-painike on peitetty.	Poista esineet kosketuspai-nikkeiden päältä.
Keittotaso kytkeytyy pois päältä.	Kosketuspainikkeen pääl-le on asetettu jokin esine.	Poista esineet kosketuspai-nikkeen päältä.
Jälkilämmön merkkivalo ei syty.	Alue ei ole kuuma, koska si-tä on käytetty vain vähän ai-kaa.	Jos alue on toiminut riittävän kauan ollakseen kuuma, ota yhteys valtuutettuun huolto-liikkeeseen.
Hob2Hood -toiminto ei toi-mi.	Käyttöpaneeli on peitetty. Poista esineet käyttöpanee-lin päältä.
Automaattinen kuumennus - toiminto ei toimi.	Alue on kuuma. Anna alueen jäähtyä riittä-västi.
Korkein tehotaso on asetet-tu.		Korkeimman tehotason arvo on sama kuin toiminnon.
Tehotaso muuttuu kahden asetuksen välillä.	Tehonhallinta -toiminto on toiminnassa.	Katso kohta "Päivittäinen käyttö".
Kosketuspainikkeet kuume- nevat.	Keittoastia on liian suuri, tai se on liian lähellä painikkeita.	Laita isokokoiset keittoastiat taka-alueille, jos mahdollista.
Äänimerkkiä ei kuulu, kun kosketat käyttöpaneelin kos- ketuspainikkeita.	Äänimerkit on poistettu käy- töstä.	Ota äänimerkit käyttöön.Katso kohta "Päivittäinen käyttö".
Joustava induktiokeittoalue ei lämmitä keittoastiaa.	Keittoastia on virheellisessä asennossa joustavalla induk- tiokeittoalueella.	Aseta keittoastia oikeaan asentoon joustavalle induk- tiokeittoalueelle. Keittoa- stian asento riippuu käytössä olevasta toiminnosta tai toi- mintatilasta.Katso luku "Joustava induk- tiokeittoalue".
Keittoastian pohjan halkaisija ei sovi käytössä olevaan toi- mintoon tai toimintatilaan.		Käytä keittoastiaa, jonka pohjan halkaisija sopii käy- tössä olevaan toimintoon tai toimintatilaan. Käytä keittoa- stiaa, jonka pohjan halkaisija on alle 160 mm yhdessä joustavan induktiokeittoa- lueen osiossa.Katso luku "Joustava induk- tiokeittoalue".
-syttyy.	Automaattinen virrankatkai- su -toiminto on kytketty päälle.	Katkaise virta keittotasosta ja kytke se uudelleen toimin- taan.
-syttyy.	Lapsilukko tai Lukitus-toimin- to on toiminnassa.	Katso kohta "Päivittäinen käyttö".
-syttyy.	Alueella ei ole keittoastiaa. Aseta keittoastia alueelle.
Keittoastia on sopimaton. Käytä oikeantyyppistä keitto-		astiaa.Lue ohjeet kohdasta "Vihjei- tä ja neuvoja".
Keittoastian pohjan halkaisija on liian pieni alueelle.		Käytä oikean kokoista keitto- astiaa.Lue ohjeet kohdasta "Tekni- set tiedot".
FlexiBridge -toiminto on toi-minnassa. Keittoastia ei pei-tä yhtä tai useampaa käyn-nissä olevan toimintatilan osiota.		Aseta keittoastia niin, että se peittää oikean määrän käyn-nissä olevan toimintatilan osioita tai vaihda toimintati-laa.Katso luku "Joustava induk-tiokeittoalue".
ProCook -toiminto on toi-minnassa. Joustavalle induk-tiokeittoalueelle on asetettu kaksi keittoastiaa.		Käytä vain yhtä keittoastiaa.Katso luku "Joustava induk-tiokeittoalue".
E ja numero syttyy näyt-töön.	Keittoalueessa on jokin vika.	Kytke keittoalue irti verkkovirrasta lyhyeksi ajaksi. Irrota sulake sulaketaulusta. Kytkevirta uudelleen. Jos Syttyy uudelleen, ota yhteys valtuutettuun huoltoliikkeeseen.
E4 syttyy.	Keittotason toimintahäiriön on aiheuttanut kuivaksi kie-hunut keittoastia. Automaattinen virrankatkaisu ja alueiden ylikuumenemissuoja on lauennut.	Kytke keittotaso pois päältä.Poista kuuma keittoastia ta-solta. Kytke alue uudelleen toimintaan noin 30 sekunninkuluttua. Jos ongelman ai-heutti keittoastia, virheviestihäviää. Jälkilämmön merkki-valo voi jäädä palamaan. An-na keittoastian jäähtyä riittä-västi. Tarkista sopiiko keitto-astia keittotasoon.Lue ohjeet kohdasta "Vihjei-tä ja neuvoja".

8.2 Jos ratkaisua ei löydy...

Jos ratkaisua ei löydy, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun. Ilmoita arvokilpeen merkityt tiedot. Ilmoita myös keraamisen keittotason kolmikirjaiminen tunnus (keraamisen pinnan kulmassa) sekä näytössä näkyvä virheilmoitus. Varmista,

että keittotasoa on käytetty oikein. Muutoin valtuutetun huoltoliikkeen tai jälleenmyyjän huollosta aiheutuvat kulut veloitetaan myös takuuaikana. Kuluttajaneuvonnan yhteystiedot ja takuuehdot on mainittu takuu- ja huoltokirjassa.

9. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

9.1 Ennen asentamista

Kirjoita alla olevat tiedot ylös arvokilvestä ennen keittotason asentamista. Arvokilpi sijaitsee keittotason pohjassa.

Sarjanumero ....

9.2 Kalusteeseen sijoitettavat keittotasot

Kalusteeseen sijoitettavia keittotasoja saa käyttää vasta, kun ne on asennettu sopiviin, määräystenmukaisiin kalusteisiin ja työtasoihin.

9.3 Liitäntäjohto

• Keittotason mukana toimitetaan liitäntäjohto.
• Käytä seuraavaa (tai sitä suurempaa) virtajohtotyyppiä vaurioituneen virtajohdon vaihtamiseksi: H05BB-F T

9.5 Asennus

min 90°C. Ota yhteys valtuutettuun huoltoliikkeeseen.

9.4 Tiivisteen kiinnittäminen

1. Puhdista työtaso leikkausalueen ympäriltä.
2. Kiinnitä tuotteen mukana toimitettu tiivistenauha keittotason alareunaan lasikeraamisen pinnan ulkoista reunaa pitkin. Älä pidennä sitä. Varmista, että tiivistenauhan päät sijaitsevat yhden keittotason sivun keskellä.
3. Lisää muutamia millimetrejä, kun leikkaat tiivistenauhan pituuden.
4. Paina tiivistenauhan päät yhteen.

Jos käytössä on suojakotelo (lisävaruste), edessä oleva 2 mm:n ilmavirtaustila ja keittotason alapuolella oleva suojataso eivät ole tarpeen. Suojakotelo ei välttämättä ole saatavilla kaikissa maissa lisävarusteena. Ota yhteys paikalliseen jälleenmyyjään.

Et voi käyttää suojakoteloa, jos asennat keittotason uunin yläpuolelle.

10. TEKNISET TIEDOT

10.1 Arvokilpi

Malli QHI9541P Tuotenumero 949 597 131 00

Tyyppi 58 GCD CR AU 220 - 240 V 50 - 60 Hz

Induktio 11.1 kW Valmistettu Saksassa

Sarjanumero 11.1 kW

HUSQVARNA - ELECTROLUX

10.2 Keittoalueiden määritykset

Keittoalue Nimellisteho (suurin tehota-so) [W]	Power-toiminto [W]	Power-toiminto kesto enintään [min]	Keittoastian hal-kaisija [mm]
Keskellä edessä 1800 / 3500 2800 / 3700 5 145 - 180 / 245 -			280
Oikealla edessä 1400 2500 4 125 - 145
Oikealla takana 2300 3200 10 125 - 210
Joustava induk-tiokeittoalue	2300 3200 10 vähintään 100

Keittoalueiden teho voi poiketa hiukan taulukon arvoista. Se vaihtelee keittoastian materiaalin ja koon mukaan.

Käytä korkeintaan taulukon halkaisijan kokoista keittoastiaa optimaalisten tulosten saavuttamiseksi.

11. ENERGIATEHOKKUUS

11.1 Tuotetiedot standardin EU 66/2014 mukaisesti

Mallin tunnus QHI9541P
Keittotasotyyppi Sisäänrakennet-tu keittotaso
Keittoalueiden määrä	3
Keittoalueiden määrä	1
Kuumennustekniikka	Induktio
Pyöreiden keittoalueiden halkaisija (∅)	Keskellä edessäOikealla edessäOikealla takana	28,0 cm14,5 cm21,0 cm
Keittoalueen pituus (L) ja leveys (W)	Vasen	L 45.3 cmW 21.5 cm
Energiankulutus keittoa-luetta kohti (EC electric cooking)	Keskellä edessä	166,0 Wh/kg
	Oikealla edessä	175,1 Wh/kg
	Oikealla takana	166,2 Wh/kg
Keittoalueen energiankulu-tus (EC electric cooking)	Vasen 180,7 Wh/kg
Keittotason energiankulu-tus (EC electric hob)	174,9 Wh/kg

EN 60350-2 - Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet - Osa 2: Keittotasot - Suorituskyvyn mittaustavat

11.2 Energiansäästö

Voit säästää energiaa jokapäiväisen ruoanvalmistuksen aikana seuraavia vinkkejä noudattamalla.

- Kuumenna vettä vain tarvitsemasi määrä.

• Mikäli mahdollista, peitä keittoastia aina kannella.
• Aseta keittoastia keittoalueelle ennen alueen kytkemistä toimintaan.
• Aseta pieni keittoastia pienemmälle keittoalueelle.
• Aseta keittoastia suoraan keittoalueen keskelle.
• Käytä jälkilämpöä ruoan pitämiseksi lämpimänä tai ruoan sulattamiseksi.

12. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä hävitä merkillä

merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

INNHOLD

1. SIKKERHETSINFORMASJON....27
2. SIKKERHETSANVISNINGER....28
3. PRODUKTBESKRIVELSE.... 30
4. DAGLIG BRUK....32
5. FLEKSIBEL INDUKSJONSKOKEOMRÅDE....36
6. RÅD OG TIPS....39
7. STELL OG RENGJ∅RING....42
8. FEILS∅KING....42
9. MONTERING....45
10. TEKNISKE DATA....47
11. ENERGIEFFEKTIV 48

KJÆRE KUNDE

2.4 Hoito ja puhdistus
