BRUKSANVISNING QT4409RK AEG

Vedligeholdelse og rengøring

Takk for at du valgte ett av våre høykvalitetsprodukter.

For å sørge for at dette produktet regelmessig yter optimalt, bør du lese denne bruksanvisningen grundig. Den vil hjelpe deg i å navigere gjennom alle prosessene på mest effektiv og lettest måte. For at du kan rådføre deg med denne håndboken när du måtte trenge det, anbefaler vi at du oppbevarer den på et trygt sted. Den bør følge med maskinen, dersom du gir den videre til en annen bruker.

Vi håper at du får mye glede av den nye maskinen din.

INNHOLD

SIKKERHETSINFORMASJON 38

Sikkerhet for barn og personer med reduserte evner 39Generelt om sikkerhet 39Daglig bruk 40Rengjøring og stell 40InstallasjonService

BETJENINGSPANEL 41

Slå på 42

Slå av 42

Regulere temperaturen 42

COOLMATIC funksjon 42

Ferie-funksjon

FROSTMATIC -funksjon 43

Høy temperatur-alarm 43

F∅RSTE GANGS BRUK 43

Rengjøre inne i apparatet	43
DAGLIG BRUK	43
Oppbevaring av frosne matvarer	43
Tining	44
Flyttbare hyller	44
Flaskehylle	44
Grønnsaksskuff	45
Plassere dørhyllene	45
Fjerne frysekurver fra fryseren	46

NYTTIGE TIPS OG RÅD 46

Normale lyder under drift	46
Tips til energisparing	46
Tips til kjøling av ferske matvarer	46
Tips til kjøling	47
Tips til frying	47
Tips til oppbevaring	47

STELL OG RENGJ∅RING 41 47

Regelmessig rengjøring 48
Avriming av kjøleskapet	48
Avriming av fryseren	48
HVA MÅ GJ∅RES, HVIS...	49

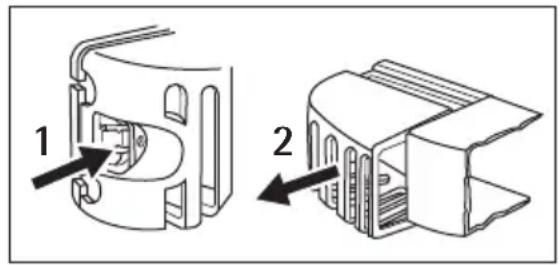

Skifte lyspære	50
Lukke døren 42	50

TEKNISKE DATA 51

MONTERING	51
Plassering	51
Lokalitet	52
Elektrisk tilkopling	52
Avstandsstykker bak	52
Plan oppstilling	53
Fjerne hyllestopperne	53

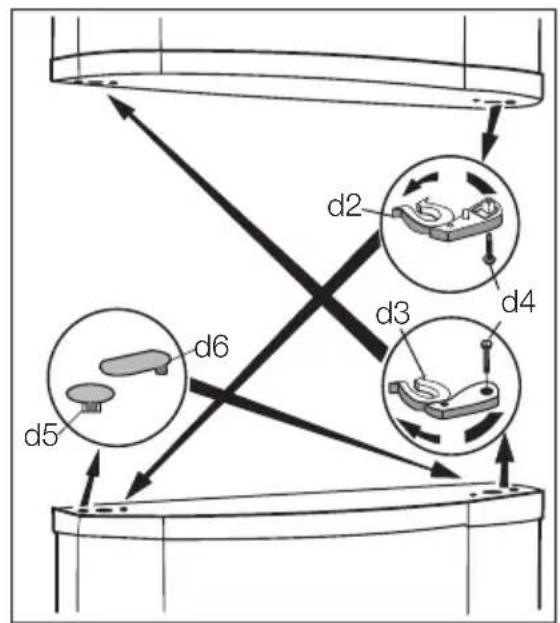

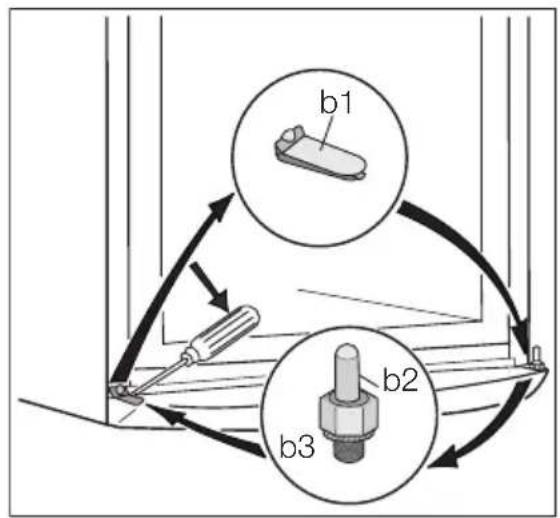

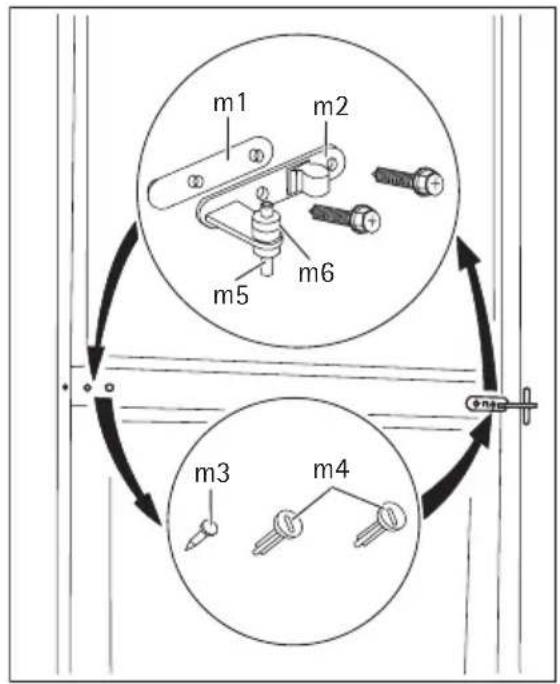

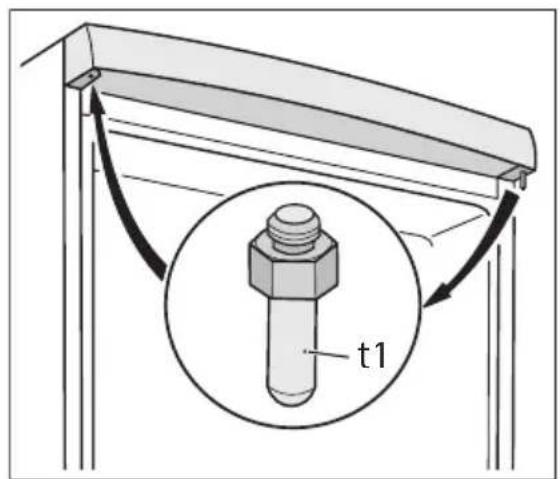

Omhengsling av døren	53
MILJ∅HENSYN	55

Med forbehold om endringer

SIKKERHETSINFORMASJON

For din egen sikkerhets skyld og for å sikre korrekt bruk, bør du lese denne bruksanvisningen og dens henvisninger og advarsler før du installerer og bruker apparatet for første gang. For å unngå unødvendige feil og ulykker er det viktig at du sørger for at alle som skal bruke dette apparatet er fortrolige med hvordan det brukes og kjenner til sikkerhetsfunksjonene.

Ta vare på denne bruksanvisningen og pass på at den følger med apparatet hvis du selger eller flytter det, slik at alle brukerne får informasjon om bruk og sikkerhet så lenge apparatet benyttes.

Av grunner som angår personsikkerhet eller materiell skade er det viktig at alle instruksjonene i bruksanvisningen blir fulgt. Produsenten overtar intet ansvar for skader som er forårsaket av at instruksjonene ikke er blitt fulgt.

Sikkerhet for barn og personer med reduserte evner

- Dette apparatet er ikke beregnet på å bli brukt av personer (også barn) med redusert fysisk eller psykisk helse eller som mangler erfaring eller kunnskaper om bruken, dersom de ikke er gitt innføring eller instruksjon om bruken av apparatet av en person som er ansvarlig for deres sikkerhet.

Hold øye med barn, slik at de ikke leker med apparatet.

- Hold all emballasje borte fra barn. Det foreligger kvelningsfare.

- Når apparatet skal vrakes: Trekk støpselet ut av stikkontakten, kutt av nettkabelen (så nær inntil apparatet som mulig) og fjern døren for å forhindre at lekende barn kan få elektrisk støt eller kan lukke seg selv inne i apparatet.

- Dersom dette apparatet, som er utstyrt med magnetiske dørpakninger, skal erstatte et gammelt apparat med fjærlås (smekklås) på døren eller lokket, er det viktig at du ødelegger smekklåsen før du kasserer det gamle apparatet. Dette forhindrer at det gamle apparatet utgjør en dødsfelle for et barn.

Generelt om sikkerhet

OBS

Pass på at ventilasjonsåpningene ikke tildekkes.

- Skapet er beregnet på oppbevaring av matvarer og/eller drikkevarer i en vanlig husholdning, slik som beskrevet i denne bruksanvisningen

- Ikke bruk mekanisk verktøy eller ekstra hjelpemidler for å fremskynde avrimingen.

- Ikke bruk andre elektriske apparater (for eksempel iskremmaskiner) inne i et kjøleskap, med mindre de er godkjent for dette av produsenten.

- Ikke skad kjølekretsen.

- Kjølekretsen i skapet er fylt med kjølemiddelet isobutan (R600a), som er en naturlig og meget miljøvennlig gass, men som likevel er brennbar.

Pass på at ingen deler av kjølekretsen blir skadet under transport og installasjon av ska-pet.

Dersom kjølekretsen skulle bli skadet:

- unngå åpen flamme eller kilder som avgir gnist

- Det er farlig å endre spesifikasjonene eller endre dette produktet på noen måte. Eventuell skade på ledningen kan medføre kortslutning, brann og/eller elektrisk støt.

ADVARSEL

Alle elektriske komponenter (strømledning, støpsel, kompressor) må skiftes av et autorisert serviceverksted eller en elektriker for å unngå fare.

1. Ikke bruk skjøteledning.

2. Pass på at støpselet ikke klemmes eller skades bak på skapet. Et sammenklemt eller skadet støpsel kan overopphetes og medføre brann.

3. Sørg for god adkomst til skapets støpsel.
4. Ikke trekk i strømledningen.
5. Hvis støpselet er løst, må det ikke plugges inn i stikkontakten. Fare for elektrisk støt eller brann.
6. Du må ikke bruke skapet uten lampedekselet ^9) innvendig belysning.

- Dette skapet er tungt. Vær forsiktig når det flyttes.

- Ikke ta ut eller ta på noe i fryserommet med fuktige eller våte hender, da dette kan medføre frostskader.

- Unngå å utsette skapet for direkte sollys over lengre tid.

- Lyspærer ^10) brukes i dette apparatet er spesielle pærer som bare skal brukes i husholdningsapparater. De egner seg ikke til rombelysning.

Daglig bruk

• Ikke sett varme gryter på plastdelene i apparatet.
• Ikke oppbevar brannfarlig gass eller væske i apparatet. De kan eksplodere.
• Ikke plasser matvarer direkte mot ventilasjonsåpningen på bakveggen. ^11)
• Frosne matvarer må ikke fryses inn igjen når de har vært int.
• Oppbevar frosne ferdigretter i samsvar med instruksjonene fra ferdigrett-produsenten.
• Anbefalingene til oppbevaring fra apparatets produsent må følges nøye. Les instruksjone ne i de gjeldende avsnittene.
• Ikke plasser drikkevarer med kullsyre eller musserende vin i fryseseksjonen, for det dannes trykk på beholderen som kan føre til at den eksploderer, som igjen kan skade apparatet.
• Ispinner kan forårsake frostskader hvis de spises like etter at de er tatt ut av fryseren.

Rengjøring og stell

• Slå av apparatet og trekk støpselet ut av stikkontakten før vedlikeholds- eller rengjø-ringsarbeider. Hvis du ikke når frem til støpselet, må du slå av strømmen til apparatet.
• Ikke bruk metallredskaper til rengjøring av apparatet.
• Ikke bruk skarpe redskaper for å fjerne rim fra apparatet. Bruk en plastskrape.

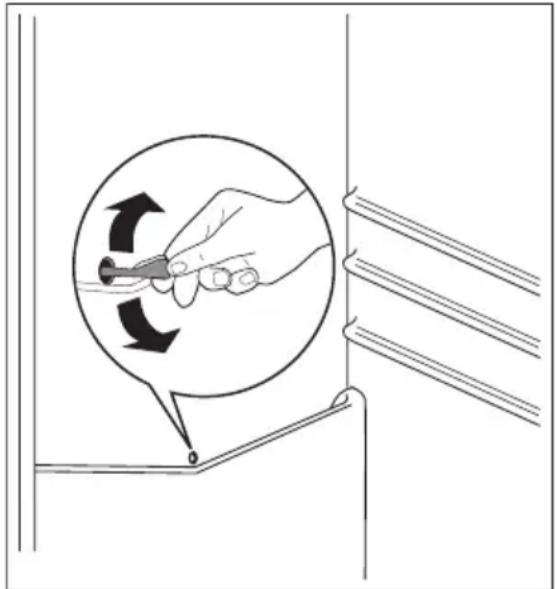

• Undersøk avløpet for tinevann i kjøleskapet med jevne mellomrom. Rengjør avløpet ved behov. Hvis avløpet er blokkert, vil vannet samle seg i bunnen av apparatet.

Installasjon

Følg nøye instruksjonene i avsnittene for tilkopling til strømnettet.

• Pakk ut apparatet og kontroller at det ikke er skadet. Ikke kople til et skadet apparat.
  Meld øyeblikkelig fra i butikken der du kjøpte apparatet om eventuelle skader. I så fall må du ta vare på emballasjen.

• Vi anbefaler at du venter i minst fire timer før du tilkopler apparatet, slik at oljen kan samle seg i kompressoren.

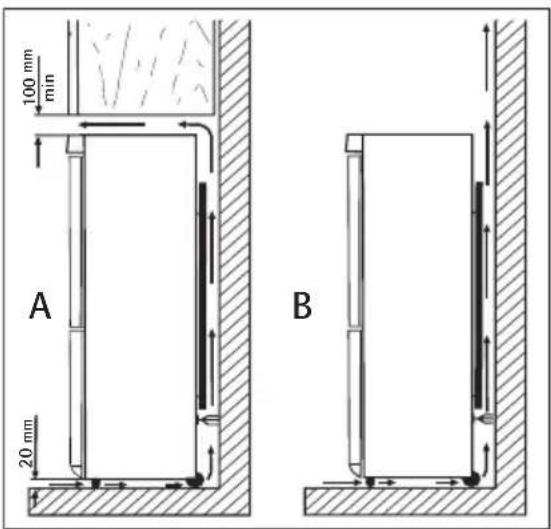

• Det må være tilstrekkelig luftsirkulasjon rundt hele apparatet, ellers kan apparatet overopphetes. Følg instruksjonene som gjelder installasjonen for å oppnå tilstrekkelig ventilasjon.

• Så sant mulig bør produktets bakside stå inn mot en vegg, slik at det unngås at man kan berøre eller komme i kontakt med varme deler (kompressor, kondensator) og dermed pådra seg brannskader.
• Apparatet må ikke oppstilles i nærheten av en radiator eller komfyr.
• Forsikre deg om at stikkontakten er tilgjengelig etter at apparatet er installert.
• Må bare kobles til drikkevannsforsyning. ^12)

Service

• Alt elektrisk arbeid som er nødvendig i forbindelse med vedlikehold av dette apparatet må utføres av en faglært elektriker eller annen kompetent person.
• Dette produktet må kun repareres av autorisert servicesenter, og det må kun brukes originale reservedeler.

Miljøvern

Dette apparatet inneholder ikke gasser som skader ozonlaget, hverken i kjølekretsen eller i isolasjonsmaterialet. Dette apparatet skal ikke avhendes sammen med alminnelig husholdningsavfall. Isolasjonsskummet inneholder brennbare gasser: apparatet skal avfallsbehandles i samsvar med gjeldende bestemmelser om avfallsbehandling. Disse får du hos kommunen der du bor. Unngå at kjøleenheten blir skadet, særlig på baksiden i nærheten av varmeveksleren. Materialene i dette apparatet som er merket med symbolet ⚙, kan gjenvinnes.

BETJENINGSPANEL

1 DN/OFF-bryter
2 Kjøleskapets termostatbryter, +-knapp
3 Kjøleskapets temperaturindikator
4 Kjøleskapets termostatbryter, --knapp
5 COOLMATIC-knapp
6 COOLMATIC-indikator
7 ndikator for kjøleseksjon
8 ndikator for fryseseksjon
9 FROSTMATIC-indikator
10 FROSTMATIC-knapp

Slik slår man av hele apparatet:
1. Sett ON/OFF-bryteren på OFF (AV).
2. Trekk støpselet ut av stikkontakten.

Regulere temperaturen

Den innstilte temperaturen i kjøleskapet og fryseren kan justeres ved å trykke på termostat-bryteren. Temperaturindikatorene viser den innstilte temperaturen.

For å oppnå riktige oppbevaringsforhold for maten, bør følgende temperaturer stilles:

• +5 °C i kjøleskapet
- -18°C i fryseseksjonen

Den valgte temperaturen nås innen et døgn.

Svingninger på noen grader rundt den innstilte temperaturen er normalt, og betyr ikke at det er feil på skapet.

COOLMATIC funksjon

Funksjonen COOLMATIC er egnet for rask nedkjøling av større mengder matvarer i kjøleskapet.

Gjør som følger for å aktivere denne funksjonen:

1. Trykk på COOLMATIC-knappen.
2. Indikatoren COOLMATIC vil tennes.

Nå vil COOLMATIC -funksjonen sørge for intensiv kjøling. En temperatur på +2°C blir valgt automatisk.

Funksjonen COOLMATIC vil automatisk kobles ut etter 6 timer.

Funksjonen kan deaktiveres til enhver tid:

1. Trykk på COOLMATIC-knappen.
2. Indikatoren COOLMATIC vil slukke.

Ferie-funksjon

Med denne funksjonen kan du holde kjøleskapet lukket og tomt under en lang ferieperiode (f. eks. sommerferier) uten at det dannes ubehagelig lukt.

Kjøleskapet må tømmes när ferie-funksjonen er aktivert.

Aktivere funksjonen:

1. trykk gjentatte ganger på termostatbryteren(+ knappen) til bokstaven "H" (ferie) dukker opp i temperaturdisplayet. Holiday -funksjonen stiller temperaturen til ca. +15°C. Nå er kjøleskapet i energisparemodus.

Deaktivere funksjonen:

1. Still inn nødvendig temperatur ved å trykke på kjøleskapets termostatbryter.

FROSTMATIC -funksjon

Funksjonen FROSTMATIC fremskynder innfrying av ferske matvarer og beskytter samtidig allerede innlagte matvarer mot uønsket temperaturøkning.

Gjør som følger for å aktivere denne funksjonen:

1. Trykk på FROSTMATIC-knappen.

2. Indikatoren FROSTMATIC vil tennes.

Funksjonen FROSTMATIC vil automatisk kobles ut etter 52 timer.

Funksjonen kan deaktiveres til enhver tid:

1. Trykk på FROSTMATIC-knappen.

2. Indikatoren FROSTMATIC vil slukke.

Høy temperatur-alarm

Dersom det oppstår en unormalt høy temperatur i fryseren (f. eks. ved strømbrudd), vil et alarmlys begynne å blinke og et lydsignal høres.

Trykk på alarmknappen for å avbryte lydsignalet. Alarmlyset vil fortsette å blinke.

Lydsignalet vil stanse automtisk när temperaturen har nädd et normalt nivå igjen, mens alarmlyset vil fortsette å blinke.

Trykk på tilbakestillingsknappen for alarmen. Alarmlyset vil slukke og samtidig vil temperaturindikatoren for fryseseksjonen vise i ca. 5 sekunder den varmeste temperaturen som er nådd i fryseseksjonen.

F∅RSTE GANGS BRUK

Rengjøre inne i apparatet

Før du tar apparatet i bruk, må du vaske det innvendig samt alt utstyret i lunkent vann til- satt et nøytralt rengjøringsmiddel for å fjerne den typiske lukten i flunkende nye apparater. Husk å tørke nøye.

Ikke bruk kraftige vaskemidler eller skurepulver, da dette vil skade overflaten.

DAGLIG BRUK

Oppbevaring av frosne matvarer

Når apparatet slås på for første gang eller etter en periode der det ikke har vært i bruk, må du la apparatet stå på i minst 2 timer på høyeste innstilling før du legger inn matvarer.

Dersom det oppstår tining, f.eks. på grunn av strømbrudd, og hvis strømmen er borte lengre enn den verdien som er oppført i tabellen over tekniske egenskaper under "stigetid", må den tinte maten brukes opp så raskt som mulig eller tilberedes øyeblikkelig og så fryses inn igjen (etter avkjøling)

Tining

Dypfrosne eller frosne matvarer kan tines i kjøleseksjonen eller ved romtemperatur før de skal brukes i forhold til hvor mye tid du har til rådighet.

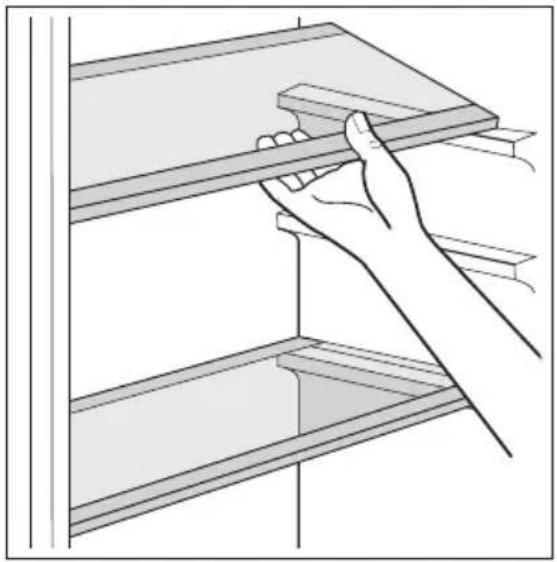

Veggene i kjøleskapet er utstyrt med en rekke riller, slik at hyllene kan plasseres etter ønske.

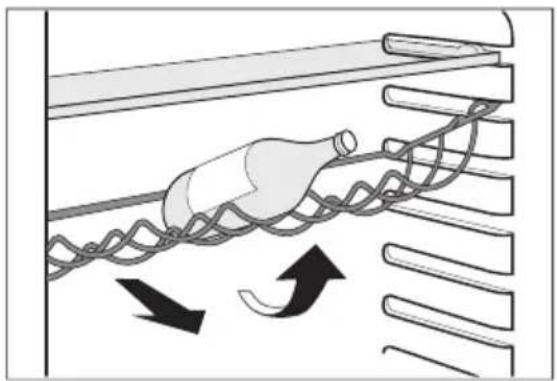

Plasser flaskene (med åpningen pekende fremover) i den forhåndsplasserte hyllen.

Denne flaskehyllen kan vippes opp for å oppbevare åpnede flasker. For å gjøre dette, løfter du hyllen, slik at den kan plasseres på nivået ovenfor.

Skuffen er egnet for oppbevaring av frukt og grønnsaker.

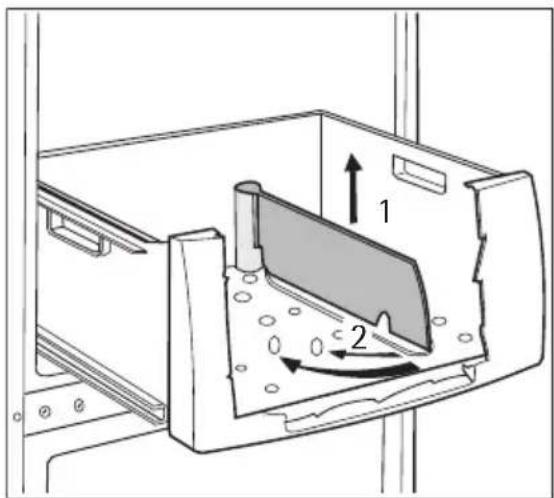

Det er en skillevegg inne i skuffen, som kan flyttes slik at du kan inndele skuffen etter eget behov.

Det ligger en rist (avhengig av modell) på bunnen av skuffen, for at frukt og grønnsaker ikke skal komme i kontakt med fuktighet som kan oppstå på bunnen.

Alle delene i skuffen kan tas ut for rengjøring

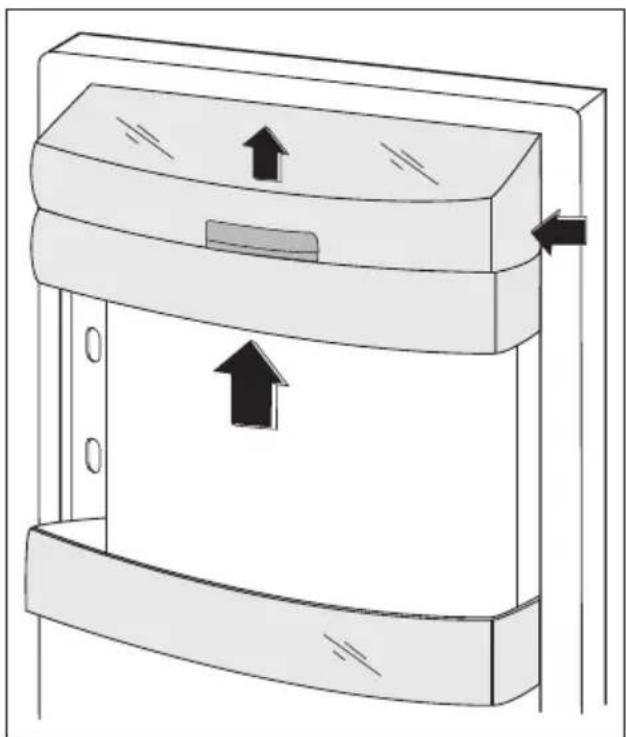

Dørhyllene kan plasseres i ulike høyder for oppbevaring av matvarebeholdere av forskjellig størrelse.

Gå frem som følger for å justere høyden på hyllene:

Trekk forsiktig hyllen i pilenes retning til den kommer løs. Sett den deretter i ønsket stilling.

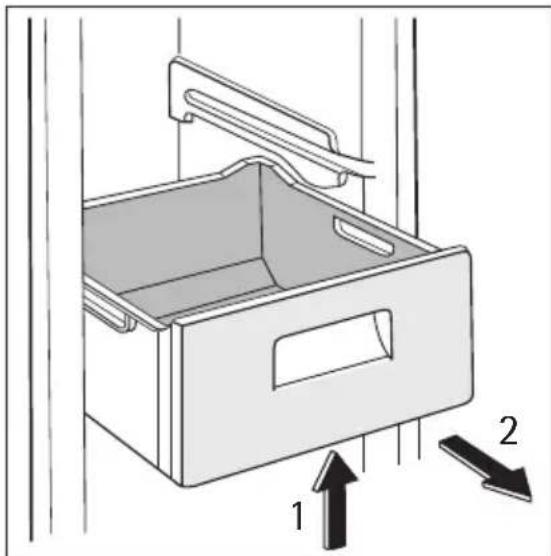

Fjerne frysekurver fra fryseren

Frysekurvene er utstyrt med en stoppesikring som forhindrer at de kan falle ut eller fjernes utilsiktet. Når du vil fjerne kurven fra fryseren, trekker du den mot deg, og når kurven når stoppepunktet, fjerner du den ved å vippe fronten oppover.

Når du vil sette kurven på plass igjen, løftes kurven litt opp i fronten for å sette den inn i fryseren. Når kurven er over stoppepunktet, skyver du den tilbake i posisjon.

NYTTIGE TIPS OG RÅD

• Ikke åpne døren ofte eller la den stå åpen lenger enn absolutt nødvendig.
• Dersom romtemperaturen er høy, termostatbryteren står på høyeste innstilling og apparatet er fullt av mat, vil kompressoren gå uavbrutt, noe som fører til at det dannes rim eller is på fordamperen. Hvis dette skjer, dreies termostatbryteren til en lavere innstilling, slik at apparatet avrimes automatisk og strømforbruket reduseres.

Tips til kjøling av ferske matvarer

For best mulig effekt:

• Oppbevar ikke varme matvarer eller dampende væsker i kjøleskapet.
• Dekk til maten eller pakk den inn, særlig hvis den har sterk lukt.
• Plasser maten slik at luften kan sirkulere fritt rundt den.

Tips til kjøling

Nyttige tips:

Kjøtt (alle typer): pakkes i plastposer og plasseres på glasshyllen over grønnsskskuffen.

Kjøtt bør kun oppbevares slik i én, eller maks. to dager.

Frukt og grønnsaker: renses nøye og plasseres i spesialskuffen(e).

Smør og ost: plasseres i lufttette bokser eller pakkes i aluminiumsfolie/plastfolie for å holde luft borte så godt som mulig.

Melk: Melkebeholderne bør være lukket og bør oppbevares i flaskehyllen i døren.

Bananer, poteter, løk og hvitløk må kun oppbevares i kjøleskap dersom de er godt innpakket.

Tips til frying

Her følger noen nyttige tips som gir best mulig frying:

- maksimal mengde matvarer som kan innfryses i løpet av ett døgn er oppført på typeskiltet;

- innfrysingen tar et døgn. Det bør ikke legges flere matvarer inn i fryseren i denne perioden;

- kun ferske matvarer av høy kvalitet og som er godt renset bør innfryses;

- pakk matvarene i små porsjoner, slik at de innfryses raskt og helt til kjernen og slik at det senere blir enklere å tine kun den mengden du vil bruke;

- pakk maten inn i aluminiumsfolie eller plast og sørg for at pakkene er lufttette;

- ikke la ferske, ufrosne matvarer komme i kontakt med matvarer som allerede er frosne for å hindre at temperaturen øker i disse;

- magre matvarer har lenger holdbarhet enn fete; salt reduserer matvarenes oppbevaringstid;

- saftis som spises like etter at de er tatt ut av fryseseksjonen, kan forårsake frostskader på huden;

- det er lurt å merke hver enkelt pakke med innfrysingsdatoen, slik at du lettere kan følge med på oppbevaringstiden.

Tips til oppbevaring av frosne matvarer

For at apparatet skal oppnå best mulig effekt, bør du:

- Påse at frosne matvarer har vært oppbevart på riktig måte i butikken.

- Påse at frosne matvarer fraktes fra butikken til fryseren din hjemme på kortest mulig tid.

- Døren må ikke åpnes for ofte, og ikke stå åpen lenger enn nødvendig.

- Når maten er tint bederves den raskt og kan ikke fryses inn igjen.

- Ikke overskrid oppbevaringstidene som matvareprodusenten har merket emballasjen med.

STELL OG RENGJ∅RING

OBS

Trekk støpselet ut av stikkontakten før du starter enhver rengjøring av apparatet.

Dette apparatet inneholder hydrokarboner i kjøleenheten: Vedlikehold og påfylling skal derfor kun utføres av autorisert tekniker.

Regelmessig rengjøring

Utstyret skal rengjøres regelmessig:

• Rengjør innsiden og tilbehøret med lunkent vann tilsatt litt nøytral såpe.
• Kontrollere dørpakningene regelmessig og vask dem for å sikre at de er rene og fri for matrester.
• Skyll og tørk grundig.

Ikke trekk i, flytt eller påfør skade på rør og/eller kabler inne i kabinettet.

Bruk aldri sterke vaskemidler, skurepulver, sterkt parfymerte rengjøringsprodukter eller vokspoleringsmidler for å rengjøre inne i apparatet. Dette skader overflaten og etterlater sterk lukt.

Rengjør kondenseren (sort rist) og kompressoren på baksiden av apparatet med en børste eller en støvsuger. Dette gjør at apparatets ytelse blir bedre, og du sparer energi.

Mange kjøkkenrengjøringsprodukter inneholder kjemikalier som angriper/skader plastdelene som er brukt i dette apparatet. Derfor anbefaler vi at utsiden av dette apparatet kun rengjøres med varmt vann tilsatt litt flytende oppvaskmiddel.

Etter rengjøring settes støpselet inn i stikkontakten igjen.

Avriming av kjøleskapet

Under normal bruk blir rim automatisk fjernet fra kjøleseksjonens fordamper hver gang motorkompressoren stopper. Smeltevannet ledes ut gjennom et dreneringsrør og ned i en beholder på baksiden av apparatet, over motorkompressoren, hvor det fordamper.

Det er viktig å rengjøre dreneringshullet for smeltevann midt i kjøleseksjonens kanal med jevne mellomrom for å hindre at vannet svømmer over og drypper ned på maten inne i seksjonen. Bruk vedlagte spesialrenser. Den sitter allerede i dreneringshullet.

Avriming av fryseren

Fryseseksjonen på denne modellen er en "no frost" type. Dette betyr at det ikke danner seg rim under bruk, hverken på de indre veggene eller på matvarene.

Det faktum at det ikke danner seg rim skyldes en kontinuerlig sirkulasjon av kald luft inne i seksjonen, som drives av en vifte som reguleres automatisk.

HVA MÅ GJ∅RES, HVIS...

OBS

Før feilsøking skal støpselet trekkes ut av stikkontakten.

Feil som ikke er oppført i feilsøkingslisten i denne bruksanvisningen, skal kun utbedres av kvalifisert elektriker eller faglært person.

Fryseren lager lyder under normal drift (kompressor, sirkulering av kjølevæske).

Feil Mulig årsak	Løsning
Produktet lager støy.	Produktet står ikke støtt. Kontroller	at skapet står stabilt(alle fire føttene skal være på gulvet).
Kompressoren går kontinuerlig.	Termostaten kan være feil innstilt.	Still inn på en høyere temperatur.
	Døren er ikke skikkelig lukket.	Se "Lukke døren".
	Døren har blitt åpnet for ofte.	Ikke la døren stå åpen lengre enn nødvendig.
Matvarene har for høy temperatur.		La maten avkjøle seg til romtemperatur før du legger den inn.
Romtemperaturen er for høy. Senk romtemperaturen.
	FROSTMATIC er aktivert.	Se etter i "FROSTMATIC -funksjonen".
	COOLMATIC er aktivert.	Se etter i " COOLMATIC -funksjonen".
Det renner vann på bakveggen i kjøleskapet.	Rimet på bakveggen tiner under den automatiske avrimingsprosessen.	Dette er normalt.
Det renner vann inne i kjøleskapet.	Vannavløpet er tilstoppet. Rengjør	vannavløpet.
Matvarer hindrer at vannet kan renne ned i vannoppsamlingsbeholderen.		Pass på at ikke matvarer berører bakveggen.
Det renner vann ned i bunnen.	Tinevannets avløp fører ikke ned på fordamperbrettet over kompressoren.	Fest tinevannsrøret til fordamperbrettet.
Det er for mye rim.	Matvarene er ikke pakket inn skikkelig.	Pakk inn produktene bedre.
	Døren er ikke skikkelig lukket.	Se "Lukke døren".
Termostaten kan være feil innstilt.		Still inn på en høyere temperatur.
Temperaturen i skapet er for høy.	Døren er ikke skikkelig lukket. Se "Lukke døren".
Matvarene har for høy temperatur.	La maten avkjøle seg til romtemperatur før du legger den inn.
Det er lagt inn for mye mat på en gang.	Legg inn færre matvarer samtidig.
Temperaturen i kjøleska-pet er for høy.	Den kalde luften sirkulerer ikke i skapet.	Pass på at den kalde luften får sirkulere inne i skapet
Temperaturen i fryseren er for høy.	Matvarene ligger for tett inntil hverandre.	Plasser matvarene slik at den kal-de luften kan sirkulere.
Skapet fungerer ikke.	Skapet er slått av. Slå på skapet.
Støpselet sitter ikke skikkelig i stikkontakten.	Sett støpselet skikkelig inn i stik-kontakten.
Skapet har ikke strøm. Det er ikke strøm i stikkontakten.	Kople et annet elektrisk apparat til stikkontakten for å sjekke om den er strømførende. Kontakt en autorisert elektriker.
Lampen virker ikke.	Lampen er i standby-modus. Lukk døren og åpne den igjen.

Dersom rådet ikke gir resultater, ta kontakt med nærmeste serviceverksted.

Skifte lyspære

1. Koble fra produktet.
2. Skyv den bevegelige delen for å hekte av lampedekselet (1).
3. Fjern lampedekselet (2).
4. Skift ut lyspæren med en pære med samme effekt og som er spesielt beregnet på husholdningsapparater.
5. Sett lampedekselet på igjen.
6. Sett i støpselet.
7. Åpne døren. Kontroller at lampen tennes.

1. Rengjør dørpakningene.
2. Om nødvendig, juster døren. Se etter i "Montering".
3. Skift ut defekte pakninger ved behov. Kontakt kundeservice.

TEKNISKE DATA

QT4409RW	QT4409RX	QT4409RK	QT4609RW QT4609RXQT4609RK
Mål
Høyde 1850 mm 2010 mm
Bredde 595 mm 595 mm
Dybde 658 mm 658 mm
Tid, temperaturøkning 18 t 18 t
Spenning 230 V 230 V
Frekvens 50 Hz 50 Hz

Den tekniske informasjonen finner du på typeskiltet til venstre på innsiden av produktet og på energietiketten.

MONTERING

ADVARSEL

Les "Sikkerhetsinformasjon" nøyaktig for din egen sikkerhets skyld og for informasjon om korrekt operasjon av apparatet, før apparatet installeres.

Plassering

Apparatet bør installeres i god avstand fra varmekilder, som radiatorer, varmtvannsberedere, direkte sollys osv. Påse at luften kan sirkulere fritt rundt baksiden av kabinettet. For å oppnå best ytelse når apparatet er plassert under et overskap, må minste avstanden mellom toppen av apparatet og skapet være minst 100 mm . Ideellt sett burde apparatet ikke plasseres under overskap. En eller flere justerbare føtter på bunnen av skapet muliggjør nøyaktig vatring.

ADVARSEL

Det må være mulig å frakoble apparatet fra strømforsyningen. Støpslet skal derfor alltid være lett tilgjengelig etter installasjon.

Elektrisk tilkopling

Før du setter støpselet inn i stikkontakten, forsikre deg om at spenningen og frekvensen som er oppført på typeskiltet samsvarer med strømnettet i hjemmet ditt.

Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsreglene ikke blir fulgt. Dette apparatet er i overensstemmelse med EU-direktiver.

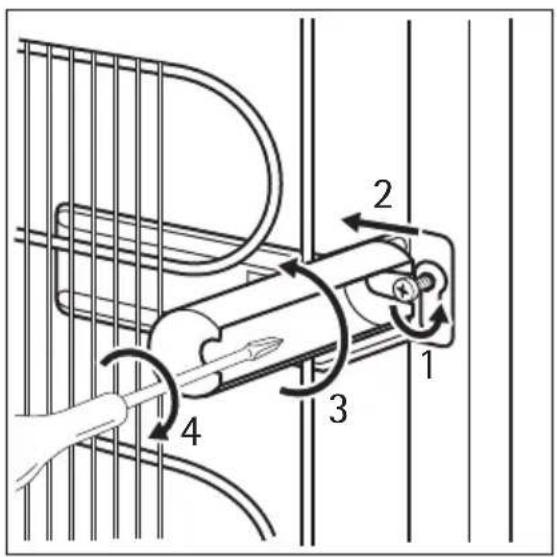

Avstandsstykker bak

1. Løsne skruen.
2. Fest avstandsstykket under skruen.
3. Drei avstandsstykket til posisjonen til høyre.
4. Stram skruene.

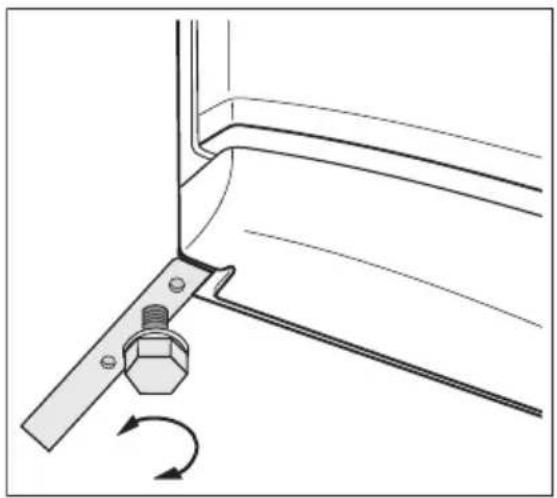

Pass på at skapet står i vater. Dette kan gjøres med to justerbare føtter på undersiden fremme.

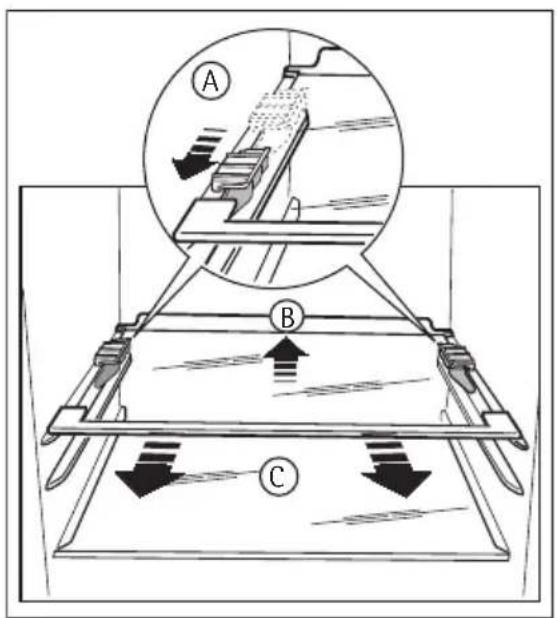

Apparatet ditt er utstyrt med hyllestoppere som gjør det mulig å låse hyllene under transport.

Gå frem som følger for å fjerne dem:

1. Flytt hyllestopperne i retning mot pilen (A).

2. Løft hyllen i bakkant og skyv den forover til den løsner (B).

3. Fjern stopperne (C).

Vi foreslår at dette arbeidet utføres av to personer, slik at den ene holder dørene godt fast mens den andre arbeider.

1. Åpne døren. Skru ut det midtre hengselet (m2). Fjern avstandsstykket av plast (m1).
2. Fjern avstandsstykket (m6) og flytt det til den andre siden av hengselet (m5).
3. Fjern dørene.
4. Ta av den venstre dekselpinnen fra midtre hengsel (m3,m4) og flytt den til den andre siden.
5. Sett pinnen på midtre hengsel (m5) inn i det venstre hullet på den nedre døren.

1. Ta av dekselet ved hjelp av et verktøy (b1). Skru ut nedre hengsel (b2) og av-standsstykket (b3), og plasser dem på motsatt side.
2. Sett inn igjen hengselet (b1) på motsatt side.

1. Snu dørens låseelementer (d2,d3), flytt dem over til den andre siden av den andre døren og fest dem ved å skru inn skruen (d4).
2. Sett stopperne (d5,d6) inn igjen på den andre siden av dørene.


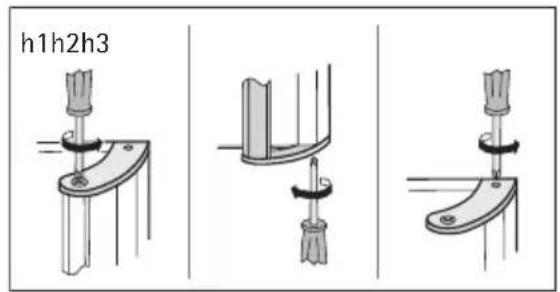

1. Fjern håndtaket. Løsne håndtakets øvre holder fra stangen på håndtaket (h1). Løsne håndtakets nedre holder fra døren (h2) Løsne håndtakets øvre holder fra døren (h3).

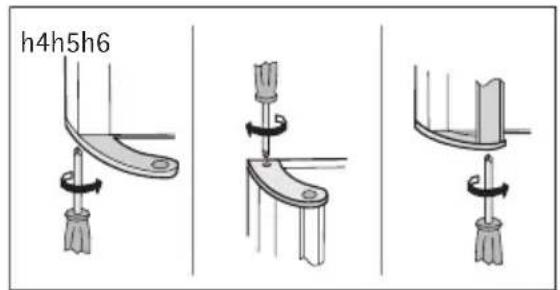

2. Fest håndtaket på motsatt side. Skru håndtakets holdere på døren igjen (h4). Drei håndtakets holder med håndtaket og skru de på døren (h5) og på holderen som er festet (h6).

3. Sett den nedre døren på hengselet (b2) igjen.
4. Sett midtre hengsel (m2) inn i venstre hull i den nedre døren.
5. Skru løs øvre hengsel (t1), og plasser det på motsatt side.
6. Fest den øvre døren på øvre hengsel.
7. Sett den øvre døren inn igjen på det midtre hengselet (m5), ved å vippe begge dørene litt.
8. Skru det midtre hengselet fast igjen (m2). Ikke glem avstandsstykket i plast (m1).

Foreta en endelig kontroll for å være sikker på at:

Hvis omgivelsestemperaturen er lav (f.eks. om vinteren) kan det hende at pakningen ikke passer som den skal mot kabinettet. I så fall venter du til at pakningen justerer seg selv.

Dersom du ikke selv vil gjennomføre arbeidet som beskrives over, kan du ta kontakt med nærmeste servicesenter. Mot betaling vil en tekniker ved servicesenteret hengsle om døren på apparatet ditt.

MILJ∅HENSYN

Symbolet på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

Placering av dörrhyllorna

Avfrostning av kylskåpet
