KÄYTTÖOHJE QT4409RK AEG

Käyttöohje Jääpakastin

Bruksanvisning Kombiskap

Bruksanvisning Kyl-frys

Kiitos, että olet valinnut erään laadukkaista tuotteistamme.

Lue nämä ohjeet huolellisesti varmistaaksesi laitteen ongelmattoman ja parhaan mahdollisen toiminnan. Ohjeiden avulla osaat käyttää kaikkia laitteen toimintoja helposti ja nopeasti. Säilytä tämä käyttöohjekirja aina käden ulottuvilla paikassa, jossa se pysyy siistinä. Luovuta käyttöohje laitteen mahdolliselle uudelle omistajalle.

Toivomme, että uusi laitteesi tuottaa sinulle paljon iloa.

SISÄLLYS

TURVALLISUUSOHJEET 20

Lasten ja taitamattomien henkilöidenturvallisuusYleiset turvallisuusohjeet 21Päivittäinen käyttö 22Huolto ja puhdistus 22AsennusHuoltopalvelu

KYTKIMET JA MERKKIVALOT 23

Kytkeminen toimintaan 24

Kytkeminen pois toiminnasta 24

Lämpötilan säätäminen 24

COOLMATIC-toiminto

Lomatoiminto

FROSTMATIC-toiminto

Korkean lämpötilan hälytys 25

ENSIMMÄINEN KÄYTTÖKERTA 25

Sisätilan puhdistaminen	25
PÄIVITTÄINEN KÄYTTÖ 25
Pakasteiden säilyttäminen	25
Sulatus	26
Siirrettävät hyllyt	26
Pulloteline	26
Vihanneslaatikko	27
Ovilokeroiden sijoittaminen	27
Pakastuslaatikoiden poistaminen
pakastimesta	28

HYÖDYLLISIÄ NEUVOJA JA VINKKEJÄ 28

Normaalin toiminnan äänet	28
Energiansäästövinkäjä	28
Tuoreiden elintarvikkeiden säilytys	28
Säilytysohjeita	29
Pakastusohjeita	29
Pakasteiden säilytysohjäta	29

HOITO JA PUHDISTUS ^23 29

Säännöllinen puhdistus 30
Jääkaapin sulattaminen	30
Pakastimen sulattaminen	30

KÄYTTÖHÄIRIÖT 31

Lampun valhtaminen	32
Oven sulkeminen ^24	32
TEKNISET TIEDOT ^25	33

ASENNUS 33

Sijoittaminen	33
Sijoituspaikka	34
Sähköliitäntä	34
Takaosan välikappaleet	34
Tasapainottaminen	35
Hyllyjen kiinnikkeiden irrottaminen	35
Oven kätisyyden vaihtaminen	35

YMPÄRISTÖNSUOJELU 37

Oikeus muutoksiin pidätetään

TURVALLISUUSOHJEET

Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuuksiin. Pidä tämä

ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten.

Huomioi tarkasti käyttöohjeen sisältämät varoitukset käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuusohjeiden vastaisesta toiminnasta.

Lasten ja taitamattomien henkilöiden turvallisuus

- Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.

Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.

- Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukehtumisvaaran.

- Kun poistat laitteen käytöstä lopullisesti, irrota pistoke pistorasiasta, leikkaa virtajohto irti (mahdollisimman läheltä laitteen liitäntäkohtaa) ja irrota laitteen ovi. Tällä tavoin voi-daan välttää leikkiville lapsille aiheutuva sähköiskun tai loukkuunjäämisen vaara.

- Tässä laitteessa on magneettiset oven tiivisteet. Jos entisen laitteesi ovessa on jousilukitus (salpa), riko jousilukitus, ennen kuin poistat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaaran.

Yleiset turvallisuusohjeet

HUOMIO

Älä tuki laitteen ilmanvaihtoaukkoja.

- Laite on tarkoitettu elintarvikkeiden ja/tai juomien säilyttämiseen kotitalouskäytössä tämän käyttöohjeen kuvauksen mukaisesti.

- Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatusvälineen avulla.

- Älä käytä muita sähkölaitteita (esim. jäätelökonetta) jäähdytyslaitteiden sisällä, elleivät ne ole valmistajan hyväksymiä tähän tarkoitukseen.

- Varo vahingoittamasta jäähdytysputkistoa.

- Laitteen jäähdytysputkisto sisältää isobutaania (R600a), joka on hyvin ympäristöystävällinen luonnonkaasu, mutta kuitenkin tulenarka.

Varmista, etteivät jäähdytyspiirin komponentit pääse vaurioitumaan laitteen kuljetuksen ja asennuksen aikana.

Jos jäähdytysputkisto vaurioituu:

- vältä avotulta ja muita syttymislähteitä - tuuleta huolellisesti huone, johon laite on sijoitettu

- Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on vaarallista. Vahingoittunut virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.

VAROITUS!

Sähköosien (virtajohto, pistoke, kompressori) vaihdon saa suorittaa vain valtuutettu huolto-liike vaaratilanteiden välttämiseksi.

1. Virtajohtoa ei saa jatkaa.

2. Varmista, että virtajohto ei joudu puristuksiin tai pääse vahingoittumaan laitteen takana. Litistynyt tai vahingoittunut virtajohto voi ylikuumentua ja aiheuttaa tulipalon.

3. Laitteen verkkovirtakytkennän on oltava hyvin ulottuvilla siten, että pistoke on helppo irrottaa pistorasiasta.
4. Älä vedä virtajohdosta pistoketta irrottaessasi.
5. Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan. Tämä aiheuttaa sähköiskun tai tulipalon vaaran.

6. Laitetta ei saa käyttää, jos sisävalon lampun suojus ^5) puuttuu.

7. Laite on painava. Sen siirtämisessä on noudatettava varovaisuutta.

8. Älä koske pakastimessa oleviin tuotteisiin kostein tai märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kylmävammoja.
9. Laite ei saa olla pitkään suorassa auringonvalossa.
10. Tämän laitteen hehkulamput ^6) ovat erityisiä lamppua, joita saa käyttää vain kodinkoneissa. Ne eivät sovi huoneiden valaistukseen.

Päivittäinen käyttö

• Älä laita kuumia kattiloita laitteen muoviosien päälle.
• Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää.
• Älä laita elintarvikkeita suoraan takaseinän ilmanvaihtoaukkoa vasten. 7)
• Pakasteita ei saa pakastaa uudelleen sen jälkeen, kun ne on kerran sulatettu.
• Säilytä valmispakasteet pakkauksen ohjeita noudattaen.
• Noudata tarkasti laitteen valmistajan säilytysohjeita. Lue ohjeet.
• Älä laita pakastimeen hiilihappopitoisia tai poreilevia juomia, sillä jäätyessä pakkaukseen muodostuu painetta, jolloin se voi räjähtää ja vahingoittaa laitetta.
• Mehujäät voivat aiheuttaa kylmävammoja, jos ne nautitaan suoraan pakastimesta otettuina.

Huolto ja puhdistus

• Ennen kuin aloitat laitteen huoltamisen, kytke laite pois päältä ja irrota pistoke pistorasiasta.
• Älä käytä laitteen puhdistamisessa metalliesineitä.
• Älä käytä huurteen poistamisessa teräviä esineitä. Käytä muovista kaavinta.

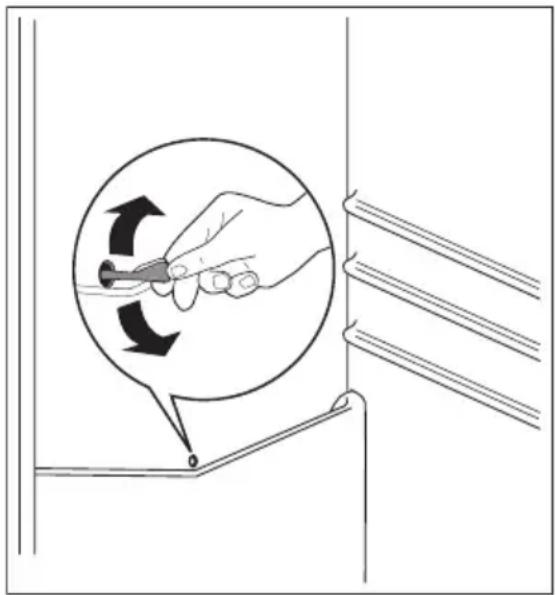

• Tarkista säännöllisesti jääkaapin sulatusveden poistoaukko. Puhdista poistoaukko tarvittaessa. Jos poistoaukko on tukossa, vesi kerääntyy laitteen pohjalle.

Asennus

Noudata tarkasti sähköliitäntää käsittelevissä kappaleissa annettuja ohjeita.

- Pura laite pakkauksestaan ja tarkista mahdolliset kuljetusvauriot. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ilmoita mahdollisista vahingoista välittömästi jälleenmyyjälle. Säilytä tässä tapauksessa pakkausmateriaalit.

- Odota vähintään kaksi tuntia, ennen kuin kytket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin.

5) Mikäli lampussa on suojus.
6) Mikäli laitteessa on lamppu.
7) Mikäli kyseessä on huurtumaton Frost Free-malli.

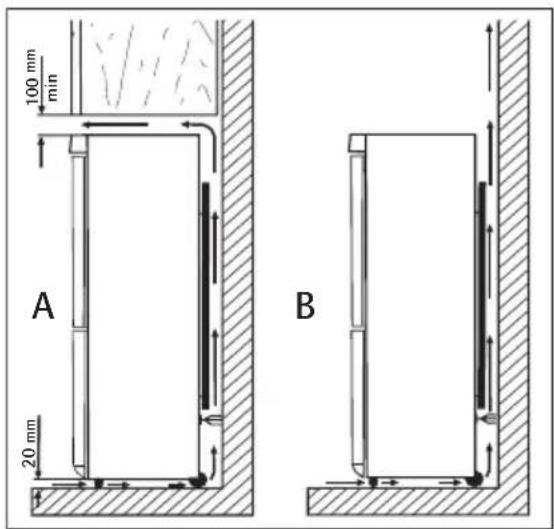

• Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomääräyksiä.
• Laite on mahdollisuuksien mukaan sijoitettava selkä seinää vasten, jotta palovammoja aiheuttaviin kuumiin osiin (kompressori, lauhdutin) ei voida koskea.
• Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen.
• Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.
  • Laitteen saa kytkeä ainoastaan puhtaaseen vesijohtoverkkoon. 8)

Huoltopalvelu

• Kaikki laitteen asennukseen liittyvät sähkötyöt on annettava ammattitaitoisen sähkö-asentajan tehtäväksi.
• Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua.

Ympäristönsuojelu

Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä eristemateriaa-leissa. Käytöstäpoistettua laitetta ei saa toimittaa tavallisen yhdyskuntajätteen keräykseen. Eristevaahto sisältää tulenarkoja kaasuja: laitteen käytöstäpoistossa ja hävittämisessä tulee noudattaa paikallisia jätehuoltomääräyksiä. Vältä vahingoittamasta jäähdytysyksikköä, erityisesti lämmönvaihtimen läheltä. Tässä laitteessa käytetyt, symbolilla ⚙️ merkityt materiaalit ovat kierrätettäviä.

KYTKIMET JA MERKKIVALOT

1 DN/OFF-kytkin
2 ääkaapin lämpötilan säädin, +-painike
3 ääkaapin lämpötilan näyttö
4 ääkaapin lämpötilan säädin, --painike
5 COOLMATIC-painike
6 COOLMATIC-merkkivalo
7 ääkaapin merkkivalo
8 Pakastimen merkkivalo
9 FROSTMATIC-merkkivalo
10 FROSTMATIC-painike

11 Pakastimen lämpötilan säädin, +-painike
12 Pakastimen lämpötilan näyttö
13 Pakastimen lämpötilan säädin, --painike
14 Hälytyksen kuittauspainike
15 Hälytysmerkkivalo

Kytkeminen toimintaan

1. Laita pistoke pistorasiaan.
2. Kytke virta ON/OFF-kytkimellä.
3. Hälytysmerkkivalo vilkkuu kunnes lämpötila on saavutettu.
   Kuuluu äänimerkki.
4. Kuittaa äänimerkki painamalla hälytyksen kuittauspainiketta.

Kytkeminen pois toiminnasta

Koko kodinkoneen kytkeminen pois toiminnasta:

1. Katkaise virta ON/OFF-kytkimellä.

2. Irrota pistoke pistorasiasta.

Lämpötilan säätäminen

Jääkaapin ja pakastimen asetuslämpötilaa voidaan säätää painamalla lämpötilan säätöpainiketta. Lämpötilanäytöissä näkyy asetettu lämpötila.

Elintarvikkeiden oikeat säilytyslämpötilat ovat seuraavat:

- jääkaappi +5 °C

- pakastin -18 °C.

Asetettu lämpötila saavutetaan 24 tunnin kuluessa.

Muutaman asteen lämpötilavaihtelut ovat normaaleja, eivätkä ne merkitse laitevikaa.

COOLMATIC-toiminto

COOLMATIC-toimintoa käytetään nopeaan jäähdyttämiseen kun jääkaapissa on suuria määriä elintarvikkeita.

Toiminto aktivoidaan seuraavalla tavalla:

1. Paina COOLMATIC-painiketta.
2. COOLMATIC-merkkivalo syttyy.
   COOLMATIC-toiminto päättyy automaattisesti 6 tunnin kuluttua.

Pikajäähdytystoiminto COOLMATIC tehostaa jääkaapin jäähdytystä. Laite valitsee automaattisesti lämpötilan +2°C.

Voit poistaa toiminnon käytöstä milloin tahansa:

1. Paina COOLMATIC-painiketta.
2. COOLMATIC-merkkivalo sammuu.

Lomatoiminto

Tämän toiminnon avulla voit pitää jääkaapin suljettuna ja tyhjänä pitkän loman aikana (esi-merkiksi kesäloma) ilman pahan hajun muodostumista.

Lomatoiminnon käyttämisen ajaksi jääkaappiosasto täytyy tyhjentää.

Toiminnon käyttöönotto:

1. Paina jatkuvasti lämpötilan säätöpainiketta (+-painiketta), kunnes "H"-kirjain (Holiday) ilmestyy lämpötilanäyttöön. Lomatoiminto Holiday asettaa lämpötilaksi noin +15 °C. Nyt jääkaappi on kytketty energiaa säästävään lomatoimintoon.

Toiminnon kytkeminen pois käytöstä:

1. Aseta haluttu lämpötila painamalla lämpötilan säätöpainiketta.

FROSTMATIC-toiminto

FROSTMATIC-toiminto nopeuttaa tuoreiden elintarvikkeiden pakastumista ja suojelee sama-naikaisesti jo pakastettuja elintarvikkeita lämpötilan kohoamiselta.

Toiminto aktivoidaan seuraavalla tavalla:

1. Paina FROSTMATIC-painiketta.

2. FROSTMATIC-merkkivalo syttyy.

FROSTMATIC-toiminto päättyy automaattisesti 52 tunnin kuluttua.

Voit poistaa toiminnon käytöstä milloin tahansa:

1. Paina FROSTMATIC-painiketta.

2. FROSTMATIC-merkkivalo sammuu.

Korkean lämpötilan hälytys

Jos pakastimen sisälämpötila nousee epätavallisen korkeaksi (esimerkiksi sähkökatkon vuoksi) hälytysmerkkivalo alkaa vilkkua ja kuuluu äänimerkki.

Paina hälytyksen kuittauspainiketta äänimerkin hiljentämiseksi. Hälytysmerkkivalo jatkaa palamistaan.

Äänimerkki hiljenee automaattisesti kun lämpötila on palannut normaaliksi, mutta hälytysmerkkivalo vilkkuu yhä.

Paina hälytyksen kuittauspainiketta. Hälytysmerkkivalo sammuu ja samalla pakastimen lämpötilan näytössä näkyy noin 5 sekunnin ajan korkein pakastinosaston saavuttama lämpötila.

ENSIMMÄINEN KÄYTTÖKERTA

Sisätilan puhdistaminen

Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisään sijoitettavat varusteet haalealla vedellä ja käsitiskiaineella poistaaksesi näin uudelle laitteelle tyypillisen hajun. Kuivaa pinnat ja varusteet lopuksi huolellisesti.

Älä käytä puhdistusaineita tai hankaavia jauheita, sillä ne vahingoittavat pintoja.

PÄIVITTÄINEN KÄYTTÖ

Pakasteiden säilyttäminen

Kun käytät pakastinta ensimmäistä kertaa tai pitkän käyttämättömän jakson jälkeen, anna laitteen toimia vähintään kahden tunnin ajan suuremmilla asetusarvoilla.

Jos pakastin sulaa vahingossa esimerkiksi sähkökatkon vuoksi, kun sähkö on ollut poikki pi- tempään kuin teknisissä ominaisuuksissa (kohdassa Käyttöönottoaika) mainitun ajan, sulaneet elintarvikkeet on käytettävä nopeasti tai valmistettava ruoaksi, jonka jälkeen ne voi-daan pakastaa uudelleen (kun ne ovat jäähtyneet).

Sulatus

Pakasteet voidaan sulattaa ennen käyttöä jääkaapissa tai huoneen lämpötilassa riippuen siitä, kuinka nopeasti niitä tarvitaan.

Pienempiä paloja voidaan kypsentää myös jäisinä suoraan pakastimesta otettuna: Kypsen- nys kestää tässä tapauksessa pitempään.

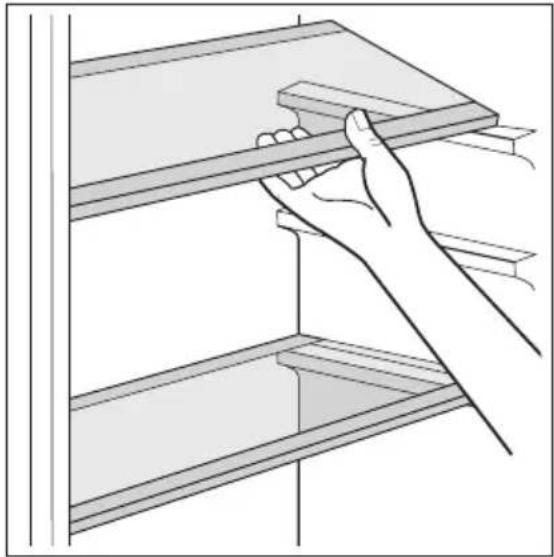

Siirrettävät hyllyt

Jääkaapin seinissä on kannattimia eri tasoilla, minkä ansiosta hyllyt voidaan sijoittaa halutulle tasolle.

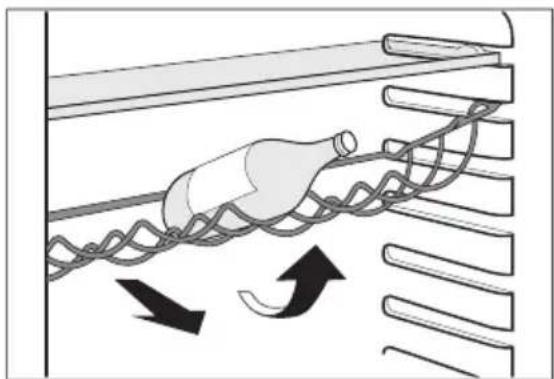

Sijoita pullot (suu eteenpäin) valmiiksi asetettuun hyllyyn.

Jos hylly on vaakasuorassa, laita siihen vain suljet-tuja pulloja.

Pullotelinettä voidaan kallistaa, jotta siinä voidaan säilyttää myös avattuja pulloja. Se tehdään vetämällä sitä niin, että se voi kääntyä ylöspäin ja kiinnittyä seuraavalle hyllytasolle.

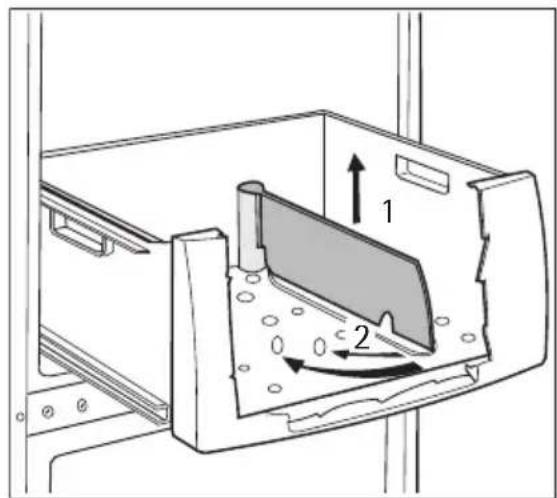

Laatikko sopii hedelmien ja vihannesten säilyttämiseen.

Laatikossa on välilevy, jolla saadaan tarvittavan kokoiset lokerot asettamalla levy haluttuun asentoon.

Laatikon pohjalla on ritilä (mallikohtainen), jota voidaan tarvittaessa käyttää pitämään hedelmät ja vihannekset erillään pohjalle mahdollisesti muodostuvasta kosteudesta.

Kaikki laatikon osat voidaan irrottaa puhdistusta varten

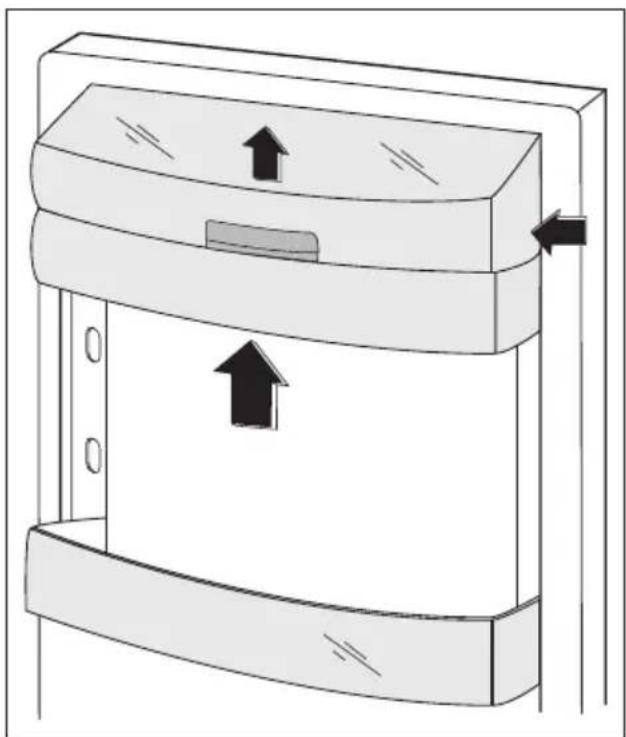

Ovilokeroiden sijoittaminen

Ovilokerot voidaan sijoittaa eri korkeuksille siten, että erikokoiset pakkaukset mahtuvat lokeroihin.

Ovilokeroiden korkeus säädetään seuraavasti: Vedä lokeroa varovasti nuolen suuntaan, kunnes se irtoaa kiinnikkeestään. Sijoita lokero sen jälkeen haluamallesi korkeudelle.

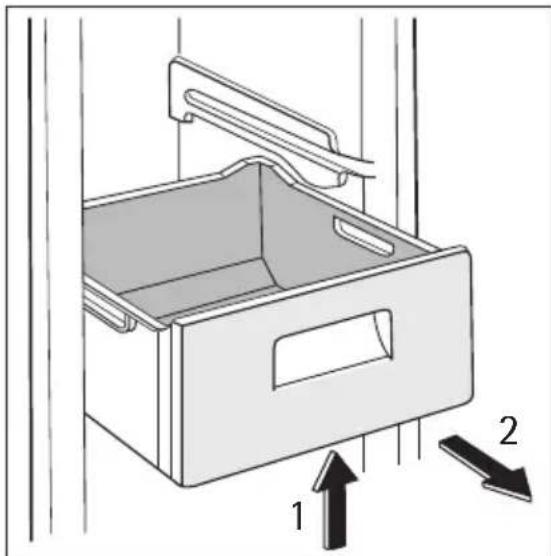

Pakastuslaatikoiden poistaminen pakastimesta

Pakastuslaatikoissa on pysäytin, joka estää laatikoiden irtoamisen ja putoamisen vahingossa. Kun haluat poistaa laatikon kokonaan pakastimesta, vedä laatikkoa itseäsi päin pysäyttimeen saakka ja ota laatikko sen jälkeen pois kallistamalla sen etuosaa ylöspäin. Laatikko asetetaan takaisin paikalleen nostamalla kevyesti sen etuosasta siten, että laatikko menee pakastimen sisään. Kun laatikko on mennyt pysäyttimien ohi, työnnä se paikalleen.

HYÖDYLLISIÄ NEUVOJA JA VINKKEJÄ

Normaalin toiminnan äänet

• Laitteesta voi kuulua lorisevaa tai pulputtavaa ääntä jäähdytysaineen pumppautuessa kierukoiden tai putkien läpi. Tämä on normaalia.
• Kun kompressori on käynnissä, jäähdytysaine virtaa kaikkialla putkistossa, jolloin kompressorista kuuluu hurinaa tai sykkivää ääntä. Tämä on normaalia.
• Lämpölaajeneminen voi aiheuttaa äkillistä ritisevää ääntä. Lämpölaajeneminen on luonnollinen fysikaalinen ilmiö. Tämä on normaalia.

Energiansäästövinkkejä

• Älä avaa ovea useinäläkä pidä ovea auki pitempään kuin on tarpeen.
• Jos ympäristön lämpötila on korkea, ja lämpötila on säädetty hyvin kylmäksi kaapin ollessa hyvin täynnä, kompressori voi käydä jatkuvasti, jolloin haihduttimeen muodostuu huurretta tai jäätä. Käännä tässä tapauksessa lämpötilan säädin korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee.

Tuoreiden elintarvikkeiden säilytys

Noudata seuraavia ohjeita varmistaaksesi elintarvikkeiden parhaan mahdollisen säilyvyyden:

• Alä laita jääkaappiin lämpimiä ruokia tai haihtuvia nesteitä
• Peitä ruoka kannella tai kääri folioon tms. erityisesti, kun ruoka on voimakastuoksusta
• Sijoita elintarvikkeet jääkaappiin siten, että ilma pääsee kiertämään vapaasti niiden ympärillä

Säilytysohjeita

Vinkkejä:

Liha (kaikki lihalajit): pakkaa muovipusseihin ja laita vihanneslaatikon päällä olevalle lasihyl- lylle.

Säilytä lihaa tällä tavoin korkeintaan muutama päivä.

Kypsennetty ruoka, kylmät ruoat jne: peitä kannella ja laita mille hyllylle tahansa.

Hedelmät ja vihannekset: puhdista huolellisesti ja säilytä niille tarkoitetussa laatikossa/laatikoissa.

Voi ja juusto: säilytä ilmatiiviissä rasioissa tai pakattuna alumiinifolioon tai muovipussiin mahdollisimman ilmatiiviisti.

Maitopullot: säilytä korkilla suljetut maitopullot oven pullotelineessä.

Banaaneita, perunoita, sipuleita ja valkosipuleita ei pidä säilyttää jääkaapissa pakkaamattomana.

Pakastusohjeita

Seuraavassa on muutamia tärkeitä ohjeita tehokkaan pakastamisen varmistamiseksi:

- 24 tunnin aikana pakastettavien elintarvikkeiden maksimimäärä on mainittu laitteen arvokilvessä.

- Ruokien pakastuminen kestää 24 tuntia. Tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.

- Pakasta vain korkealaatuisia, tuoreita ja puhdistettuja elintarvikkeita.

- Jaa ruoka pieniin annoksiin, jotta se pakastuu nopeasti ja täydellisesti. Tällöin voit myöhemmin sulattaa vain tarvitsemasi määrän.

- Kääri elintarvikkeet alumiinifolioon tai pakkaa muovipusseihin mahdollisimman ilmatii-viisti.

- Älä anna tuoreiden pakastamattomien ruokien koskea jo pakastuneita tuotteita, jotta niiden lämpötila ei nouse.

- Vähärasvaiset ruoat säilyvät paremmin kuin rasvaiset. Suola lyhentää elintarvikkeiden säilytysaikaa.

- Jos jääpaloja nautitaan suoraan pakastimesta otettuina, ne voivat aiheuttaa kylmävammoja.

- Merkitse pakastuspäivämäärä kaikkiin pakkauksiin, jotta voit helposti seurata säilytysaikoja.

Pakasteiden säilytysohjeita

Noudata seuraavia ohjeita varmistaaksesi laitteen parhaan suorituskyvyn:

- Tarkista, että kaupasta ostamasi pakasteet on säilytetty oikein.

- Laita pakasteet pakastimeen mahdollisimman nopeasti ostoksilla käynnin jälkeen.

- Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen.

- Sulatettu pakaste pilaantuu nopeasti eikä sitä saa pakastaa uudelleen.

- Älä käytä tuotetta pakkaukseen merkityn viimeisen käyttöpäivän jälkeen.

HOITO JA PUHDISTUS

HUOMIO

Kytke laite irti verkkovirrasta ennen puhdistus- ja huoltotöiden aloittamista.

Laitteen jäähdytysyksikkö sisältää hiilivetyä; Jäähdytysyksikön huollon ja täytön saa suorittaa ainoastaan valtuutettu huoltoliike.

Säännöllinen puhdistus

Laite on puhdistettava säännöllisesti:

• Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella.
• Tarkista oven tiivisteet säännöllisesti ja pyyhi puhtaaksi.
• Huuhtele ja kuivaa huolellisesti.

Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja/tai kaapeleita.

Älä käytä puhdistusaineita, hankausjauhetta, voimakastuoksuisia puhdistustuotteita tai kiillotusvahaa sisätilojen puhdistamisessa, sillä tällaiset tuotteet vahingoittavat pintoja ja jättävät voimakkaan tuoksun.

Puhdista laitteen takapuolella sijaitsevat lauhdutin (musta ritilä) ja kompressori harjalla tai pölynimurilla. Tämä toimenpide parantaa laitteen suorituskykyä ja säästää energiaa.

Varo vahingoittamasta jäähdytysjärjestelmää.

Monet keittiön pintojen puhdistusaineet sisältävät kemikaaleja, jotka voivat vahingoittaa laitteen muoviosia. Tästä syystä laitteen ulkopintojen puhdistuksessa on suositeltavaa käyt-tää vain lämmintä vettä ja käsitiskiainetta.

Kun laite on puhdistettu, kytke se takaisin verkkovirtaan.

Jääkaapin sulattaminen

Normaalikäytössä huurretta poistuu automaattisesti jääkaappiosaston haihduttimesta aina moottorin kompressorin pysähtyessä. Sulatusvesi valuu laitteen takana, kompressorin ylä-puolella sijaitsevaan kaukaloon, josta se haihtuu.

Jääkaappiosaston kanavan keskellä oleva sulatusveden tyhjennysaukko on tärkeää puhdistaa säännöllisin väliajoin, jotta vettä ei tulvi yli ja tipu ruokien päälle. Käytä puhdistuksessa mukana toimitettua välinettä, joka on kiinnitetty tyhjennysaukkoon.

Tämän mallin pakastinosasto on huurtumatonta tyyppiä. Se tarkoittaa, että laitteen toimiessa huurretta ei keräänny laitteen sisäpinnoille tai ruokatarvikkeiden päälle.

Huurretta ei synny, koska automaattisesti valvottu puhallin kierrättää koko ajan kylmää ilmaa pakastinosaston sisällä.

KÄYTTÖHÄIRIÖT

HUOMIO

Irrota pistoke pistorasiasta ennen kuin aloitat vianmäärityksen.

Vianmääritystoimenpiteet, joita ei ole mainittu tässä käyttöohjeessa, on annettava ammat-titaitoisen sähköasentajan suoritettaviksi.

Tietynlaiset äänet kuuluvat laitteen normaaliin toimintaan (kompressori, jäähdytysaineen kierto).

Ongelma Mahdollinen syy Korjaustoimenpide
Laitteen käyntiääni on kova.	Laitetta ei ole tuettu kunnolla paikalleen.	Tarkista, että laite on tukevasti paikallaan (kaikki neljä jalkaa kos- kevat lattiaan).
Kompressori käy jatku- vasti.	Lämpötilan säädin ei ehkä ole oikeassa asennossa.	Säädä lämpötila korkeammaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta "Oven sulke- minen".
Ovea on avattu liian usein. Älä pidä ovea auki pitempään		kuin on tarpeen.
	Ruoat ovat liian lämpimiä.	Anna lämpötilan laskea huoneen lämpötilaan ennen kuin asetat ruoat laitteeseen.
Huoneen lämpötila on liian kor- kea.		Laske huoneen lämpötilaa.
FROSTMATIC-toiminto on kyt- kettynä.		Katso kohta "FROSTMATIC-toi- minto".
COOLMATIC-toiminto on kytket- tynä.		Katso kohta "COOLMATIC-toimin- to".
Vettä valuu jääkaapin ta- kaseinää pitkin.	Automaattisen sulatuksen aika- na takaseinässä oleva huurre su- laa.	Tämä on normaalia.
Vettä valuu jääkaapin si- sälle.	Veden tyhjennysaukko on tukos- sa.	Puhdista veden tyhjennysaukko.
Elintarvikkeet estävät veden va- lumisen vedenkeruukaukaloon.		Tarkista, että elintarvikkeet eivät kosketa takaseinään.
Vettä valuu lattialle.	Sulatusvesi ei poistu kompresso- rin yläpuolella olevaan haihdu- tusastiaan.	Kiinnitä sulatusveden poistoputki haihdutusastiaan.
Laitteessa on liikaa huur- retta ja jäätä.	Elintarvikkeita ei ole pakattu kunnolla.	Pakkaa tuotteet paremmin.
Ongelma Mahdollinen syy Korjaustoimenpide
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta "Oven sulke-minen".
Lämpötilan säädin ei ehkä oleoikeassa asennossa.		Säädä lämpötila korkeammaksi.
Laitteen lämpötila on liian korkea.	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta "Oven sulke-minen".
Ruoat ovat liian lämpimiä. Anna lämpötilan laskea huoneen		lämpötilaan ennen kuin asetat ruoat laitteeseen.
Laitteeseen on lisätty paljonruokia samalla kertaa.		Aseta laitteeseen vähemmän ruokia yhdellä kertaa.
Jääkaapin lämpötila on liian korkea.	Laitteen kylmän ilman kierto ei toimi.	Tarkista kylmän ilman kierto.
Pakastimen lämpötila on liian korkea.	Tuotteet ovat liian lähellä toisi-aan.	Järjestä tuotteet siten, että kylmä ilma pääsee kiertämään niiden välissä.
Laite ei toimi.	Virta on katkaistu laitteesta. Kytke laitteeseen virta.
Pistoke ei ole kunnolla kiinnipis-torasiassa.		Kiinnitä pistoke oikein pistorasi-aan.
Laitteeseen ei tule virtaa. Pisto-rasiaan ei tule jännitettä.		Kokeile kytkemällä pistorasiaan jokin toinen sähkölaite. Ota yh-teys sähköasentajaan.
Valo ei syty.	Lamppu on valmiustilassa. Sulje javaa ovi.

Jos nämä ohjeet eivät ratkaise ongelmaa, ota yhteys lähimpään valtuutettuun huoltoliikkeeseen.

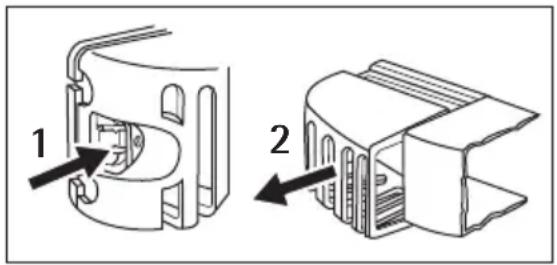

Lampun vaihtaminen

1. Kytke laite irti verkkovirrasta.
2. Paina siirrettävää osaa, jotta lampun suo- jus (1) irtoaa.
3. Poista lampun suojus (2).
4. Vaihda lamppu saman tehoiseen lamp-puun, joka on tarkoitettu erityisesti kodinkoneisiin.
5. Kiinnitä lampun suojus takaisin paikalleen.
6. Kytke laite verkkovirtaan.
7. Avaa ovi. Tarkista, että valo syttyy.

1. Puhdista oven tiivisteet.
2. Säädä ovea tarvittaessa. Lue ohjeet kohdasta Asennus.
3. Vaihda tarvittaessa vaurioituneet oven tiivisteet. Ota yhteys valtuutettuun huoltolikkeeseen.

TEKNISET TIEDOT

QT4409RW	QT4409RX	QT4409RK	QT4609RW QT4609RXQT4609RK
Mitat
Korkeus 1850 mm 2010 mm
Leveys 595 mm 595 mm
Syvyys 658 mm 658 mm
Käyttöönottoaika 18 H 18 H
Jännite 230 V 230 V
Taajuus 50 Hz 50 Hz

Tekniset tiedot on merkitty laitteen sisälle, vasemmalle puolelle kiinnitettyyn arvokilpeen ja energiatarraan.

ASENNUS

VAROITUS!

Lue huolellisesti turvallisuusohjeet oman turvallisuutesi ja laitteen asianmukaisen toimin-nan varmistamiseksi, ennen kuin aloitat laitteen asennuksen.

Sijoittaminen

Asenna laite paikkaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua il-mastoluokkaa:

Ilmastoluokka Ympäristön lämpötila
SN	+10 °C - 32 °C
N	+16 °C - 32 °C
ST	+16 °C - 38 °C
T	+16 °C - 43 °C

Sijoituspaikka

Kodinkone on paras asentaa etäälle lämmönläh- teistä, kuten lämpöpattereista, vedenlämmittimis- tä, suorasta auringonpaisteesta jne. Tarkista, että ilma pääsee kiertämään vapaasti laitteen takana. Jos kodinkone sijoitetaan keittiökaapin alapuolelle, sen yläreunan ja keittiökaapin välillä tulee olla vä- hintään 100 mm parhaan suorituskyvyn varmista- miseksi. Mahdollisuuksien mukaan tulee kuitenkin välttää kodinkoneen sijoittamista keittiökaapin alapuolelle. Kodinkone voidaan säätää tarkasti vaakatasoon sen pohjassa olevan yhden tai useamman säätöjalan avulla.

VAROITUS!

Kodinkone on tarvittaessa voitava kytkeä irti verk- kovirrasta, minkä vuoksi pistokkeen on oltava helposti ulottuvilla asennuksen jälkeen.

Sähköliitäntä

Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taa- juus vastaavat verkkovirran arvoja.

Laite on kytkettävä maadoitettuun pistorasiaan. Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon laite kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.

Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu.

Tämä laite vastaa Euroopan yhteisön. direktiivejä.

Takaosan välikappaleet

Kaksi välikappaletta toimitetaan asiakirjapussin mukana.

Asenna välikappaleet seuraavasti:

1. Avaa ruuvi.
2. Kiinnitä välikappale ruuvin alapuolelle.
3. Käännä välikappale oikeaan asentoon.
4. Kiristä ruuvit uudelleen.

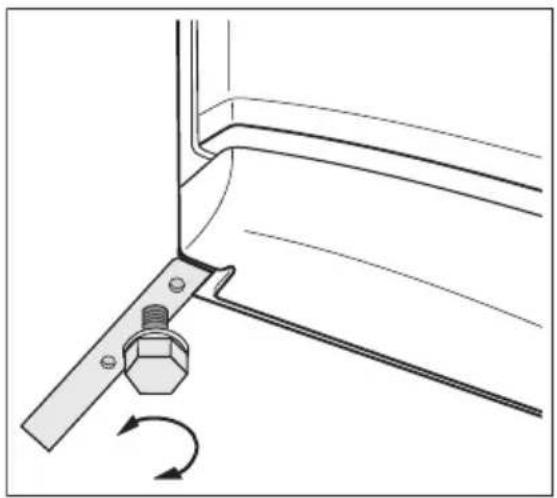

Kun sijoitat kodinkoneen paikalleen, tarkista, että se on vaakatasossa. Voit säätää kodinkoneen vaakatasoon sen pohjassa etupuolella olevilla säätöja-loilla.

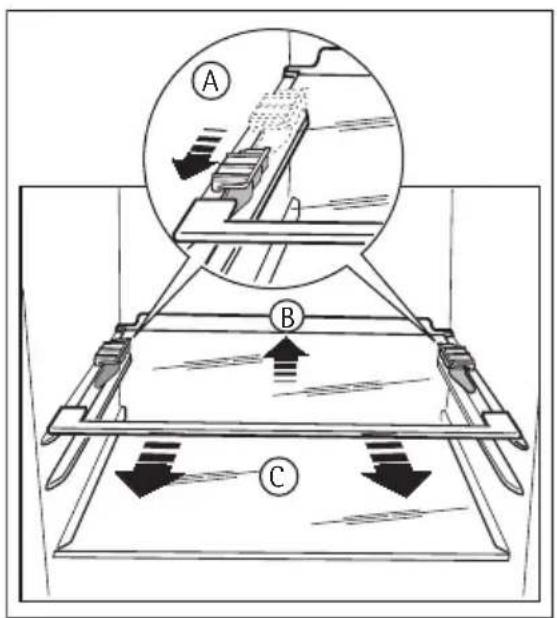

Hyllyjen kiinnikkeiden irrottaminen

Hyllyt on kiinnitetty kuljetuksen ajaksi kiinnikkeillä, jotka estävät niiden liikkumisen ja vaurioitumisen.

Irrota kiinnikkeet seuraavasti:

1. Siirrä kiinnikkeitä nuolen (A) suuntaan.
2. Nosta hyllyä takaosasta ja vedä eteenpäin, kunnes se vapautuu (B).
3. Poista kiinnikkeet (C).

Oven kätisyyden vaihtaminen

VAROITUS!

Irrota virtajohto pistorasiasta ennen kuin aloitat mitään toimenpiteitä.

Avautumissuunnan vaihdossa tarvitaan toinen henkilö, joka pitelee laitteen ovia tukevasti toimenpiteiden aikana.

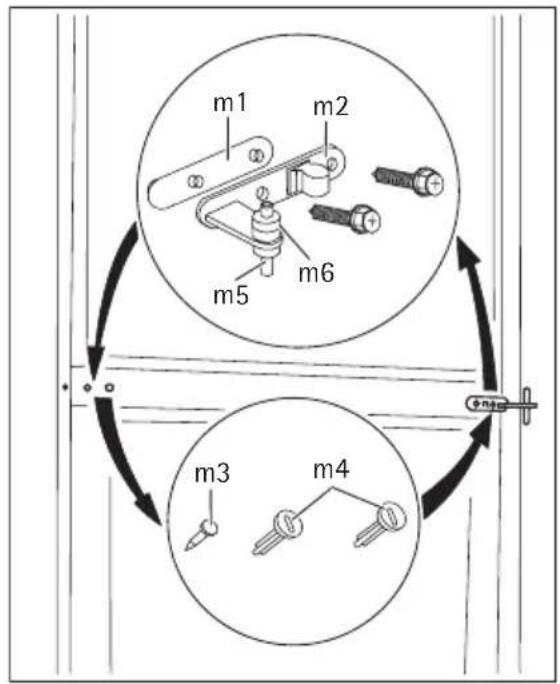

1. Avaa ovi. Ruuvaa keskimmäinen sarana (m2) irti. Poista muovinen välilevy (m1).
2. Irrota välirengas (m6) ja siirrä se sarana- tapin (m5) toiselle puolelle.
3. Irrota ovet.
4. Irrota keskimmäisen saranan (m3,m4) vasemmanpuoleisen suojuksen tappi ja siirrä toiselle puolelle.

5. Kiinnitä keskimmäisen saranan tappi (m5) alaoven vasemmanpuoleiseen reikään.

6. Poista suojus (b1) työkalun avulla. Ruu- vaa alasaranan tappi (b2) ja välilevy (b3) irti ja kiinnitä ne vastakkaiselle puolelle.

7. Kiinnitä suojus (b1) vastakkaiselle puo- lelle.

8. Käännä oven lukitusosat (d2,d3) toisin-päin, siirrä toisen oven toiselle puolelle ja kiinnitä paikalleen kiinnittämällä ruuvi (d4).

9. Kiinnitä stopparit (d5,d6) takaisin paikalleen ovien toiselle puolelle.

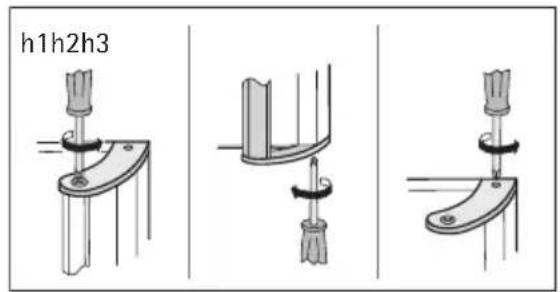

1. Poista kahva. Ruuvaa yläkahvan tuki irti kahvasta (h1). Ruuvaa alakahvan tuki irti ovesta (h2)

Ruuvaa yläkahvan tuki irti ovesta (h3).

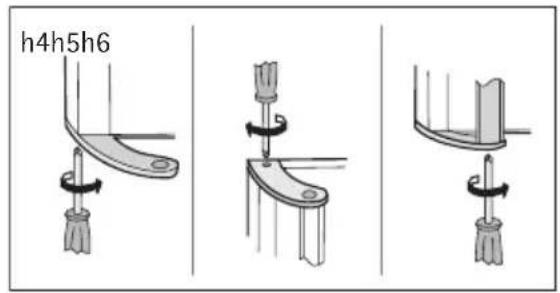

1. Asenna kahva toiselle puolelle.

Ruuvaa kahvan tuki takaisin oveen (h4). Käännä kahvan tuki ja kahva ja ruuvaa ne kiinni oveen (h5) ja kiinnitettyyn kahvan tukeen (h6).

1. Työnnä alaovi alasaranan tappiin (b2).

2. Aseta keskisarana (m2) alemman oven vasemmanpuoleiseen reikään.

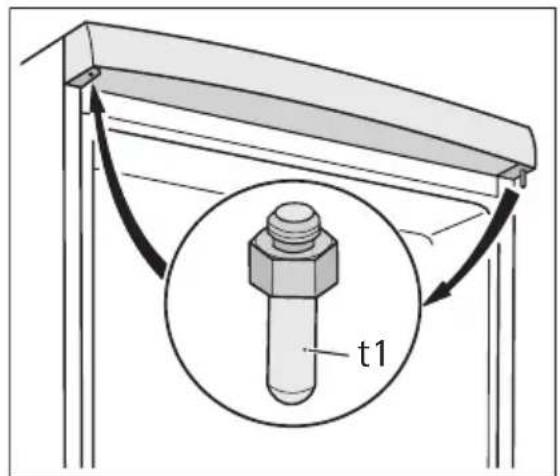

3. Ruuvaa irti yläsaranan tappi (t1) ja laita se toiselle puolelle.

4. Sovita yläovi yläsaranan tappiin.

5. Työnnä yläovi keskisaranan tappiin (m5) kallistaen kevyesti molempia ovia.

6. Kierrä keskisarana (m2) takaisin kiinni. Älä unohda kiinnittää muovista välilevyä (m1).

Tarkista lopuksi seuraavat seikat:

• Kaikki ruuvit on kiristetty.

- Magneettitiiviste on tarttunut tiukasti kaappiin.

- Ovi avautuu ja sulkeutuu kunnolla.

Jos sijoituspaikan lämpötila on alhainen (esim. talvella), tiiviste ei mahdollisesti tartu hyvin. Odota tässä tapauksessa, että tiiviste kiinnittyy itsestään.

Jos et halua suorittaa edellä kuvattuja toimenpiteitä itse, voit ottaa yhteyttä valtuutettuun huoltoliikkeeseen. Huoltoliikkeen ammattitaitoinen asentaja vaihtaa oven kätisyyden kor-vausta vastaan.

YMPÄRISTÖNSUOJELU

Tuotteeseen tai sen pakkaukseen merkitty symboli ✉osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen.

Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.
