BRUGSANVISNING QT4409RK AEG

Brugsanvisning Køle-/fryseskab

Tak for, at du har valgt et af vores højkvalitetsprodukter.

Du bedes læse denne brugsanvisning omhyggeligt for at sikre optimal og regelmæssig ydelse fra dit nye produkt Den vil guide dig sikkert igennem alle produktets funktioner. Vi anbefaler, at du opbevarer brugsanvisningen på et sikkert sted, så den altid kan bruges som reference. Den skal skal følge produktet ved en eventuel overdragelse til en ny ejer.

Vi ønsker dig god fornøjelse med den nye maskine.

INDHOLD

OM SIKKERHED 2

Sikkerhed for børn og udsatte personer 3

Generelt om sikkerhed 3

Daglig brug 4

Vedligeholdelse og rengøring 4

Installation

Service

KONTAKTER OG KONTROLLAMPER 5

Sådan tændes der 6

Sådan slukkes der 6

Indstilling af temperatur 6

COOLMATIC Funktionen 6

Holiday-funktion

FROSTMATIC Funktionen 7

Alarm for høj temperatur 7

IBRUGTAGNING 7

Indvendig rengøring	7
DAGLIG BRUG	7

Opbevaring af frosne madvarer	7
Optøning	7
Flytbare hylder	8
Flaskehylde	8
Grøntsagsskuffe	8
Isætning af hylder i dør	9
Udtagning af fryserens frysekurve	9

NYTTIGE OPLYSNINGER OG RÅD 10

Normale driftslyde	10
Energisparetips	10
Råd om køling af friske madvarer	10
Råd om køling	10
Råd om frysning 10 4
Tips om opbevaring af frostvarer	11

VEDLIGEHOLDELSE OG RENG∅RING 11

Regelmæssig rengøring	11
Afrimning af køleskabet	11
Afrimning af fryseren	12
HVIS NOGET GÅR GALT	12

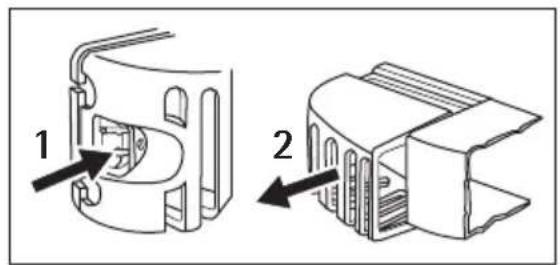

Udskiftning af påren	14
Lukke døren	14

TEKNISKE DATA 14

INSTALLATION 14
Opstilling	14
Placering	15
Elektrisk tilslutning	15

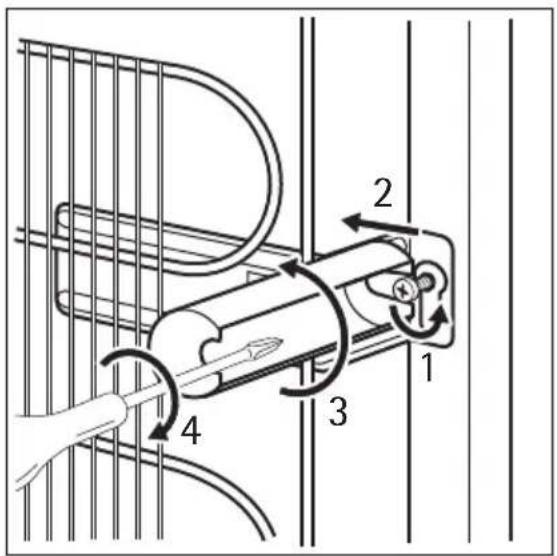

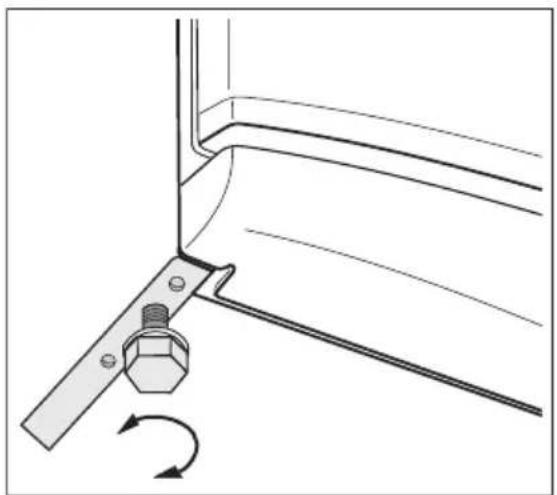

Afstandsstykker, bagpå	16
Nivellering	16

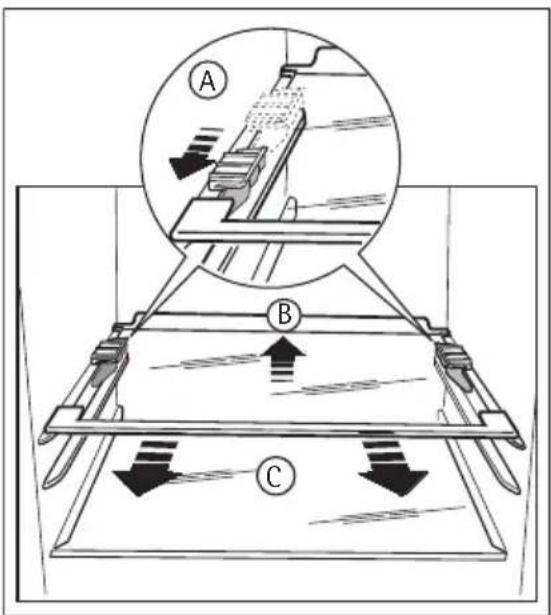

Udtagning af hyldestop	17

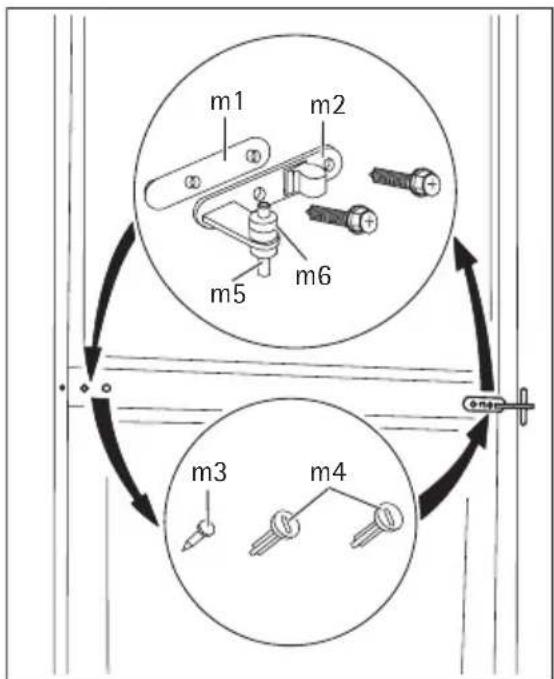

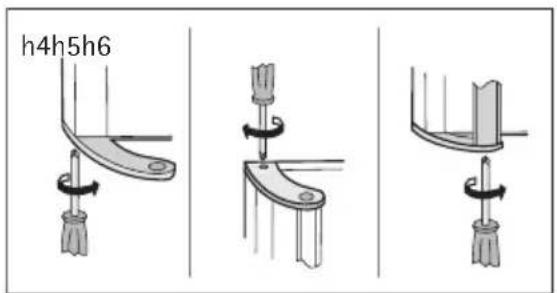

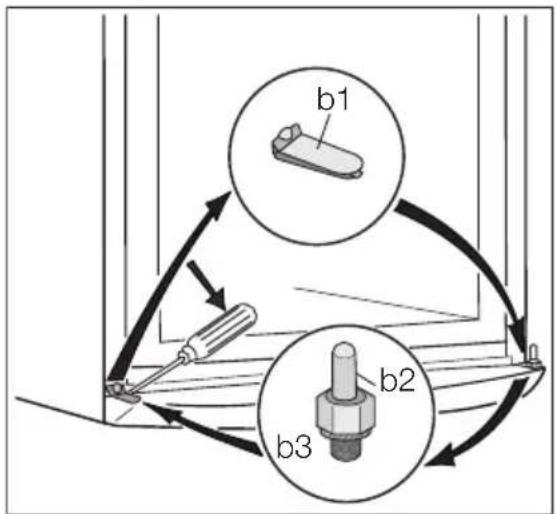

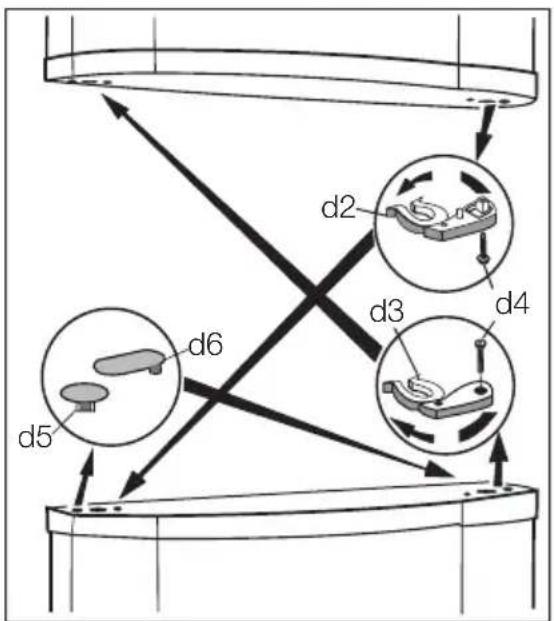

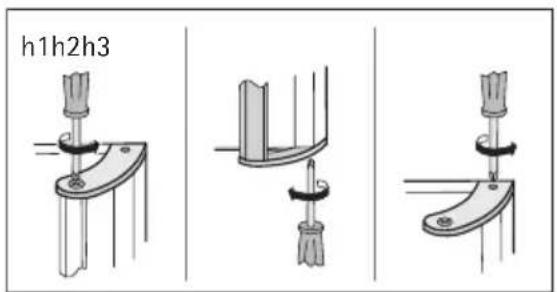

Vending af dør	17
SKÅN MILJ∅ET	19

Ret til ændringer uden varsel forbeholdes

OM SIKKERHED

Læs denne brugsanvisning igennem (inkl. tips og advarsler), før apparatet installeres og tags i brug. Det forebygger ulykker og sikrer, at apparatet bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle, der bruger apparatet, er fuldt fortrolige med dets drift og sikkerhedsfunktioner. Gem denne vejledning og sørg for, at den følger

med apparatet, hvis det bliver flyttet eller solgt, så alle der bruger apparatet er fortrolige med dets betjening og sikkerhed.

Følg forholdsreglerne i denne brugsanvisning for at undgå skader på personer eller ting. I modsat fald er producenten ikke ansvarlig for eventuelle skader.

Sikkerhed for børn og udsatte personer

• Apparatet er ikke beregnet til at bruges af personer (herunder børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller vi-den, med mindre den, der har ansvaret for deres sikkerhed, først har instrueret dem eller har kontrolleret, at de kan betjene det korrekt.
  Hold øje med børn for at sikre, at de ikke leger med apparatet.
• Hold alle emballagedele væk fra børn. Der er fare for kvælning.
• Hvis du kasserer apparatet: Tag stikket ud af kontakten, klip netledningen af (så tæt på apparatet som muligt) og fjern døren, så børn ikke kan få elektrisk stød eller smække sig inde i apparatet under leg.
• Hvis dette apparat, der har magnetlås, erstatter et ældre apparat med fjederlås (lås med låsetunge) på døren eller i låget: Sørg for at ødelægge fjederlåsen på det gamle apparat, inden du kasserer det. Det sikrer, at det ikke kan blive en dødsfælde for et barn.

Generelt om sikkerhed

BEMÆRK

Ventilationsåbningerne må ikke blokeres.

• Apparatet er beregnet til opbevaring af madvarer og/eller drikkevarer i en almindelig husholdning, som forklaret i denne brugsanvisning.
• Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen.
• Brug ikke andre el-apparater (f.eks. ismaskiner) inde i køleudstyr, med mindre de er godkendt til formålet af producenten.
• Kølekredsløbet må ikke beskadiges.
• Apparatets kølekreds indeholder kølemidlet isobutan (R600a), en naturlig gas med høj biologisk nedbrydelighed. Det er dog brandfarligt.

Sørg for, at ingen af kølekredsens komponenter kan tage skade under transport og installation af apparatet.

Hvis kølekredsen skulle blive beskadiget:

• Undgå åben ild og antændelseskilder
• Luft grundigt ud i det lokale, hvor apparatet står

- Det er farligt at ændre apparatets specifikationer eller forsøge at ombygge det på nogen måde. Enhver skade på ledningen kan give kortslutning, brand og/eller elektrisk stød.

ADVARSEL

Enhver elektrisk komponent (netledning, stik, kompressor) skal udskiftes af et autoriseret serviceværksted eller en autoriseret montør for at undgå fare.

1. Netledningen må ikke forlænges.
2. Pas på, at stikket ikke bliver klemt eller beskadiget af apparatets bagpanel. Et klemt eller beskadiget stik kan blive overophedet og starte en brand.

3. Sørg for, at apparatets eltilslutning er let at komme til.

4. Træk ikke i elledningen.

5. Sæt ikke stikket i kontakten, hvis kontakten sidder løst. Fare for elektrisk stød eller brand.

6. Der må ikke tændes for apparatet, hvis lampedækslet ikke sidder på ^1) den indvendige pære.

7. Apparatet er tungt. Der skal udvises stor forsigtighed ved flytning af det.

8. Rør ikke ved ting fra frostafdelingen med fugtige eller våde hænder. Det kan give hudafskrabninger eller forfrysninger.
9. Undgå at udsætte apparatet for direkte sollys i længere tid.
10. Lamper ^2) I dette apparat benyttes specialpærer, der er udvalgt alene til husholdningsapparater. De er ikke egnet til oplysning i almindelige rum.

Daglig brug

• Sæt ikke en varm gryde på apparatets plastdele.
• Opbevar ikke brandfarlig gas og væske i apparatet, da de kan eksplodere.
• Sæt ikke maden direkte op mod udluftningen i apparatets bagvæg. 3)
• Dybfrostvarer må ikke nedfryses igen, när de har været optøet.
• Opbevar færdigpakkede dybfrostvarer som angivet på pakken.
• Følg nøje producentens angivelser vedr. opbevaring af produktet. Se de relevante vejledninger.
• Sæt ikke drikkevarer med kulsyre ('brus') i frostrummet, da det skaber tryk i beholderen, så den kan eksplodere og beskadige apparatet.
• Ispinde kan give forfrysninger, hvis de spises lige fra fryseren.

• Inden rengøring slukkes der for apparatet, og stikket tages ud af kontakten.
• Brug ikke metalgenstande til at rengøre apparatet.
• Brug ikke skarpe genstande til at skrabe rim af. Brug en plastikskraber.

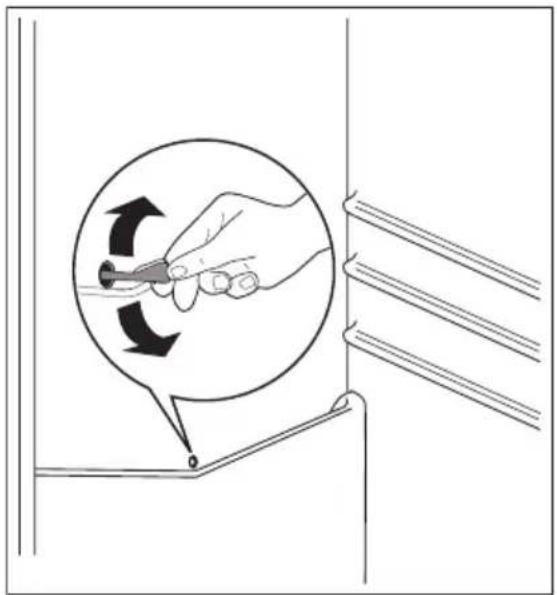

• Efterse jævnlig afløbet i køleskabet for afrimningsvand. Rens afløbet efter behov. Hvis afløbet er blokeret, ophobes der vand i bunden af apparatet.

Installation

Ved tilslutning til lysnet skal vejledningen i de pågældende afsnit nøje følges.

• Pak apparatet ud, og efterse det for skader. Tilslut ikke apparatet, hvis det er beskadiget. Eventuelle skader på apparatet skal straks anmeldes til det sted, hvor det er købt. Gem i så fald emballagen.
• Det anbefales at vente mindst to timer med at tilslutte apparatet, så olien har tid til at løbe tilbage i kompressoren.

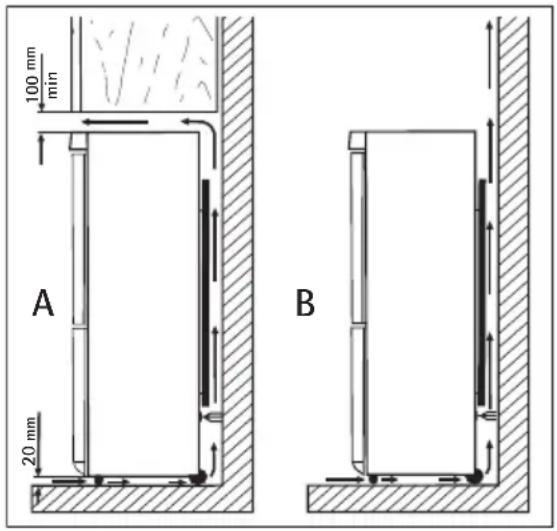

• Der skal være tilstrækkelig luftudskiftning rundt om apparatet. Ellers bliver det overophedet. Følg installationsvejledningen for at sikre tilstrækkelig ventilation.

• Så vidt det overhovedet er muligt skal apparatets bagside stå op mod en væg, så man ikke kan komme til at røre eller hænge fast i varme dele (kompressor, kondensator), med risiko for at brænde sig.

• Apparatet må ikke stilles tæt på radiatorer eller komfurer.

• Sørg for, at det er muligt at komme til netstikket, når apparatet er installeret.
• Tilslut kun til drikkevandsledning (vandværksvand). ^4)

Service

• Alt el-arbejde, der kræves til vedligeholdelse af apparatet, skal udføres af en autoriseret el-installatør.
• Dette produkt må kun serviceres af et autoriseret serviceværksted, og der må kun bruges originale reservedele.

Miljøhensyn

Apparatet indeholder ikke gasser, der kan nedbryde ozonlaget, hverken i kølekreds eller isoleringsmaterialer. Apparatet må ikke bortskaffes sammen med husholdningsaffald og jordfyld. Isoleringsskummet indeholder brændbare gasser: Apparatet skal bortskaffes i henhold til gældende bestemmelser. Nærmere oplysninger fås hos kommunens tekniske forvaltning. Undgå at beskadige køleenheden, især på bagsiden ved siden af varmeveksleren. De materialer i apparatet, der er mærket med symbolet ⚙, kan genvanvendes.

KONTAKTER OG KONTROLLAMPER

1 DN/OFF knap
2 ndstilling af køleskabstemperatur, + knap
3 temperaturdisplay, køleskab
4 ndstilling af køleskabstemperatur, - knap
5 COOLMATIC knap
6 COOLMATIC lampe
7 indikator for køleskab
8 ndikator for fryser
9 FROSTMATIC lampe
10 FROSTMATIC knap
11 indstilling af frysertemperatur, + knap
12 Temperaturdisplay, fryser
13 Indstilling af frysertemperatur, - knap
14 Nulstil alarm-knap
15 Alarmindikator

4) Hvis beregnet til tilslutning til vand.

Sådan tændes der

1. Sæt stikket i stikkontakten.
2. Stil ON/OFF kontakten på ON.
3. Alarmlampen blinker, när temperaturen er nået.
   Lydalarmen lyder.
4. Tryk på knappen Reset alarm for at deaktivere alarmen

Sådan slukkes der

Sluk for hele apparatet:

1. Stil ON/OFF kontakten på OFF.
2. Tag stikket ud af kontakten.

Indstilling af temperatur

Køleskabets og fryserens temperatur kan indstilles ved at trykke på temperaturvælgerne. Temperaturindikatorerne viser den indstillede temperatur.

Vælg følgende temperaturer for at sikre, at maden opbevares korrekt:

• +5 °C i køleskabet.
- -18 °C i fryseren.

Den indstillede temperatur vil blive nået inden for 24 timer.

Det er normalt, at der forekommer svingninger på nogle grader omkring den indstillede temperatur, og det betyder ikke, at der er noget galt med apparatet.

Funktionen COOLMATIC er beregnet til en hurtig afkøling i køleskabet af større mængder madvarer.

Sådan slås funktionen til:

1. Tryk på COOLMATIC-knappen.
2. Indikatoren COOLMATIC tænder.
   Funktionen COOLMATIC sørger nu for kraftig nedkøling. En temperatur på +2°C vælges automatisk.

Funktionen COOLMATIC afsluttes automatisk efter 6 timer.

Funktionen kan slås fra när som helst:

1. Tryk på COOLMATIC-knappen.
2. Indikatoren COOLMATIC slukker.

Holiday-funktion

Funktionen giver mulighed for at holde køleskabets dør lukket i en længere periode (f.eks. sommerferien), hvor skabet er tømt, uden at der dannes dårlig lugt.

Køleskabet skal være tomt, når det sættes til feriefunktion.

1. Tryk ned på termostaten og hold den nede (+-knappen) indtil bogstavet "H" (Holiday) ses på temperaturindikatoren. Funktionen Holiday indstiller temperaturen til ca. +15°C. Køleskabets energisparefunktion er slået til.

1. Indstil den ønskede temperatur ved at trykke på køleskabets termostatknap.

Funktionen FROSTMATIC bruges til hurtig nedfrysning af friske madvarer og hindrer samtidig opvarmning af allerede dybfrosne madvarer.

Sådan slås funktionen til:

1. Tryk på FROSTMATIC-knappen.
2. Indikatoren FROSTMATIC tænder.

Funktionen FROSTMATIC slutter automatisk efter 52 timer.

Funktionen kan slås fra när som helst:

1. Tryk på FROSTMATIC-knappen.
2. Indikatoren FROSTMATIC slukker.

Alarm for høj temperatur

Hvis temperaturen bliver unormalt høj i fryseren (f.eks. efter strømafbrydelse) begynder advarselslampen at blinke, og der høres en akustisk alarm.

Tryk på kanppen Reset alarm for at stoppe summeren, alarmlampen vil blive ved med at blinke.

Summeren standser automatisk, när temperaturen er vendt tilbage til den normale, men alarmlampen bliver ved med at blinke.

Tryk på knappen Reset alarm. Alarmlampen slukker, og temperaturindikatoren for fryseren viser i ca. 5 sekunder den varmeste temperatur, der blev nået i fryseren.

IBRUGTAGNING

Indvendig rengøring

Inden apparatet tages i brug vaskes det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe for at fjerne den typiske lugt af nyt apparat. Tør grundigt efter.

Brug ikke sulfosæbe eller skuremiddel. Det vil skade overfladen.

DAGLIG BRUG

Opbevaring af frosne madvarer

Når skabet tændes igen efter en længere periode, hvor det ikke har været anvendt, skal det køre i mindst 2 timer på højere indstillinger, inden der lægges madvarer ind.

Hvis madvarerne optøs ved et uheld (f.eks. som følge af strømsvigt), og strømafbrydelsen har varet længere end den angivne temperaturstigningstid under tekniske specifikationer, skal madvarerne enten spises eller tilberedes og derefter nedfryses igen (efter afkøling).

Optøning

Når dybfrostvarer eller nedfrosne madvarer skal bruges, kan de optøs i køleafdelingen eller ved stuetemperatur, afhængig af hvornår de skal bruges.

Små stykker kan endda tilberedes uden optøning, direkte fra fryseren: I så fald forlænges tilberedningstiden.

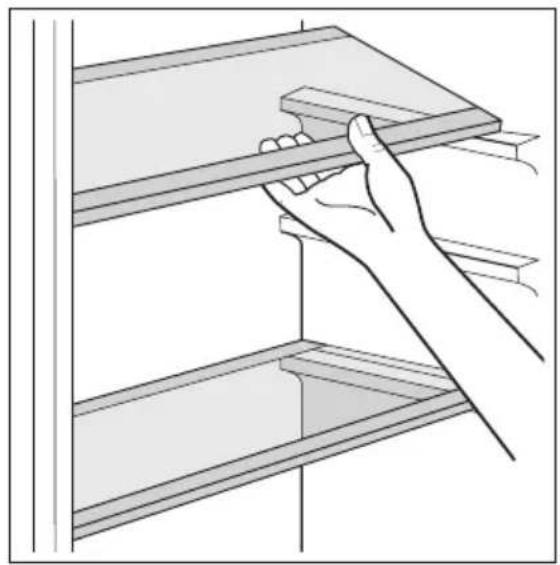

Flytbare hylder

Køleskabets vægge har en række skinner, så hyl- derne kan placeres efter ønske.

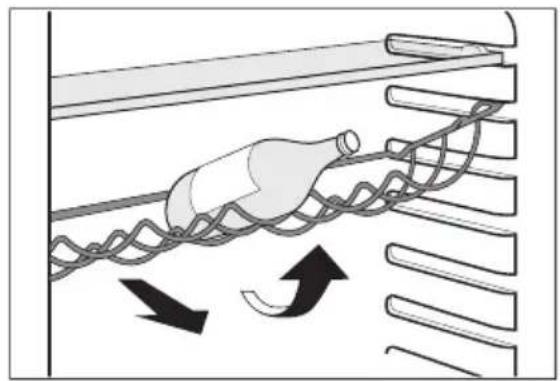

Sæt flaskehylden på plads, og sæt flaskerne i (med åbningerne fremad).

Hvis hylden placeres vandret, skal flaskerne være lukket.

Denne flaskehylde kan sættes på skrå, så den kan bruges til flasker, der har været åbnet. Det gøres ved at trække op i hylden, så forenden kan drejes opad og lægges på den næste skinne.

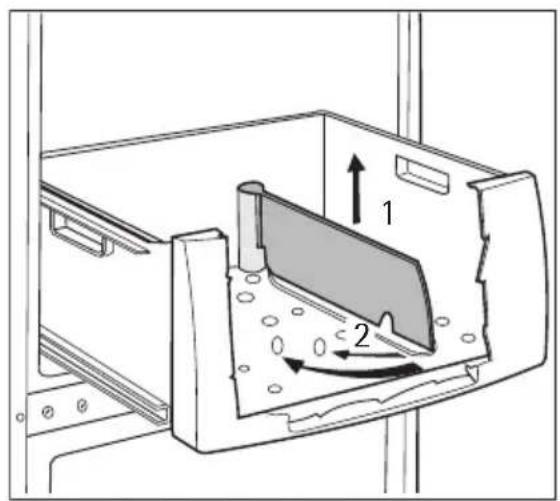

Skuffen egner sig til opbevaring af frugt og grønt. Skuffen har en skillevæg, der kan sættes i forskellige stillinger, så skuffen kan opdeles efter behag. Nogle modeller har en rist i bunden af skuffen, der adskiller frugt og grønt fra den fugt, der evt. kan samle sig i bunden.

Alle dele indvendigt i skuffen kan fjernes i forbindelse med rengøring

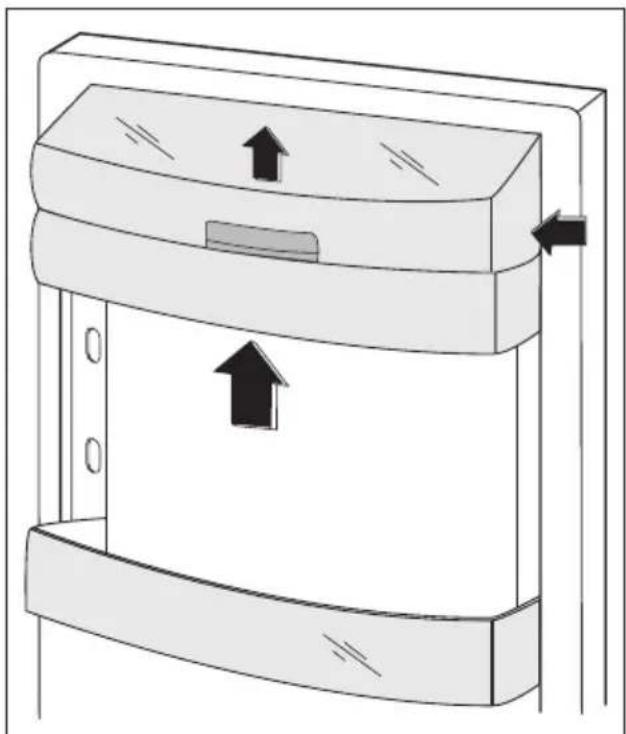

Isætning af hylder i dør

Hylderne i døren kan sættes i forskellig højde, så der er plads til madvarer af forskellig størrelse.

De indstilles på følgende måde:

Træk gradvis hylden i pilenes retning, til den slipper. Sæt den på det ønskede sted.

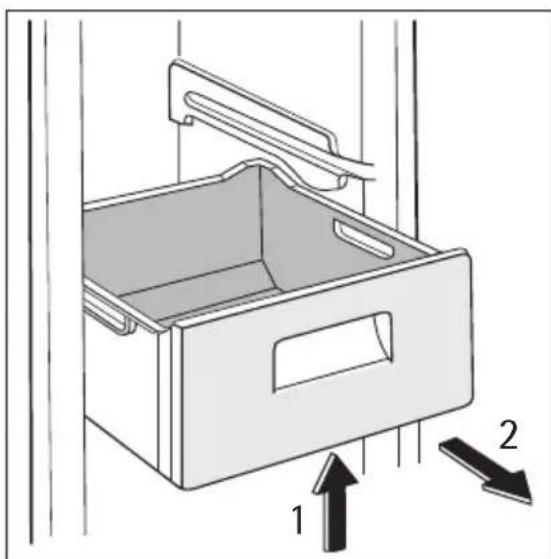

Udtagning af fryserens frysekurve

Frysekurvene har endestop, så de ikke kan glide ud ved et uheld eller falde ned. Hvis en kurv skal tages ud af fryseren, trækker du den mod dig selv, og når du har nået endestoppet, vipper du forenden af kurven opad, til den kan tages ud.

Når kurven skal sættes på plads, løfter du lidt op i kurvens forende, mens du sætter den ind i fryseren. Når du er forbi endestoppene, kan kurven skubbes på plads.

NYTTIGE OPLYSNINGER OG RÅD

Normale driftslyde

• Undertiden kan der høres en svag gurglen eller boblen, når kølemidlet pumpes gennem spiralerne eller rørene. Det er normalt.
• Når kompressoren kører, pumpes kølemidlet rundt, og der kommer en snurrende og pulserende lyd fra kompressoren. Det er normalt.
• Varmeudvidelsen kan give pludselige knæklyde. Det er et naturligt og ufarligt fysisk fænomen. Det er normalt.

Energisparetips

• Åbn døren så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt.
• Hvis den omgivende temperatur er høj, termostatknappen står på det koldeste trin, og skabet er helt fyldt, kan kompressoren køre konstant, så der dannes rim eller is på for-damperen. Hvis det sker, sættes knappen på en lavere indstilling, så den automatiske af-rimning starter, og strømforbruget dermed falder.

Råd om køling af friske madvarer

Sådan holder maden sig bedst:

• Sæt ikke dampende varm mad eller drikke i køleskabet
• Læg låg på maden eller pak den ind, især hvis den lugter stærkt
• Placer maden, så luften kan cirkulere frit rundt om den

Råd om køling

Nyttige tip:

Kød (alle slags): Pakkes ind i polyætylenposer og lægges på glashylden over grøntsagsskuffen.

Det er kun sikkert at opbevare kød på denne måde i 1-2 dage.

Tilberedt mad, pålæg, kolde retter og lignende: Bør pakkes ind og kan stilles på alle hylder. Frugt og grønt: Bør rengøres grundigt og lægges i den/de særlige skuffe(r).

Smør og ost: Bør lægges i specielle lufttætte beholdere eller pakkes ind i alufolie eller polyætylenposer, så luften holdes bedst muligt ude.

Mælkeflasker: Bør have låg på og opbevares i flaskehylden i døren.

Bananer, kartofler, løg og hvidløg behøver ikke at lægges i køleskab, med mindre de er pakket ind.

Råd om frysning

Her er nogle vigtige tips om, hvordan du udnytter fryseafdelingen bedst muligt:

• Den maksimale indfrysningskapacitet pr. døgn. fremgår af typeskiltet;
• Indfrysningen tager 24 timer. I dette tidsrum bør der ikke lægges flere madvarer ind;
• Nedfrys kun 1. classes madvarer, der er friske og grundigt rengjorte;
• Del maden op i små portioner, så den indfryses hurtigt og jævnt. Så kan du også hurtigt optø netop den mængde, du skal bruge;
• Pak maden ind i alufolie eller polyætylen, og sørg for, at indpakningen er lufttæt;

• Lad ikke friske, ikke-nedfrosne madvarer røre ved frostvarer, så temperaturen stiger i dem;

• Magre madvarer holder sig bedre og længere end fedtholdige; Salt nedsætter madens holdbarhed;

• Hvis sodavandsis spises direkte fra frostrummet, kan de give forfrysninger;
• Det er en god idé at mærke alle pakker med indfrysningsdato, så du har styr på holdbarheden.

Tips om opbevaring af frostvarer

For at få den største fornøjelse af dette skab, skal du:

• Sikre dig, at købte dybfrostvarer har været været korrekt opbevaret i forretningen;
• Sørge for at bringe frostvarer hjem hurtigst muligt og lægge dem i fryseren;
• Åbne døren så lidt som muligt, og ikke lade den stå åben længere end højst nødvendigt.
• Optøede madvarer nedbrydes meget hurtigt og kan ikke nedfryses igen.
• Overskrid ikke udløbsdatoen på pakken.

VEDLIGEHOLDELSE OG RENG∅RING

BEMÆRK

Kobl apparatet fra strømforsyningen, før der udføres nogen som helst form for vedligeholdelse.

Apparatets kølesystem indeholder klorbrinter; Service og påfyldning må derfor kun udføres af en autoriseret tekniker.

Regelmæssig rengøring

Apparatet skal jævnlig rengøres:

• Vask det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe.
• Efterse jævnlig dørpakningerne, og tør dem af, så de er rene og fri for belægninger.
• Skyl og tør grundigt af.

Undgå at trække i, flytte eller beskadige evt. rør og/eller ledninger i skabet.

Brug aldrig sulfosæbe, skurepulver, stærkt parfumeret rengøringsmiddel eller voksprodukter til indvendig rengøring af skabet. Det skader overfladen og efterlader kraftig lugt.

Rens kondensatoren (det sorte gitter) og kompressoren bag på skabet med en børste eller støvsuger. Det øger apparatets ydeevne og sparer strøm.

Pas på ikke at beskadige kølesystemet.

Mange rengøringsmidler til køkkener indeholder kemikalier, der kan angribe og evt. beskadi- ge de anvendte plastmaterialer i apparatet. Derfor anbefales det, at kabinettet udvendig kun rengøres med varmt vand tilsat lidt opvaskemiddel.

Sæt stikket i stikkontakten efter rengøringen.

Afrimning af køleskabet

Under normal drift afrimes fordamperen i køleafdelingen automatisk, hver gang motorkompressoren standser. Afrimningsvandet ledes ud gennem en rende og ned i en særlig beholder bag på apparatet (over motorkompressoren), hvor det fordamper.

Afløbet til afrimningsvand sidder midt i renden i køleafdelingen. Det skal jævnlig renses, så vandet ikke løber over og drypper ned på maden i skabet. Brug den medfølgende special-flaskerenser, der sidder i afløbshullet ved leveringen.

Afrimning af fryseren

Fryseafdelingen i denne model er af "No Frost"-typen. Det betyder, at der ikke dannes rim, när den kører, hverken på de indvendige vægge eller på madvarerne.

Når der ikke dannes rim, skyldes det den automatisk styrede blæser, der konstant sender kold luft rundt i rummet.

HVIS NOGET GÅR GALT

BEMÄRK

Inden fejlfinding skal stikket tages ud af kontakten.

Fejl, der ikke er nævnt i denne brugsanvisning, må kun afhjælpes af en autoriseret installatør eller anden fagmand.

Der kommer lyde under normal drift (kompressor, kølekredsløb).

Fejl Mulig årsag	Løsning
Apparatet støjer.	Apparatet står ikke stabilt. Se efter, om apparatet står stabilt (alle fire fødder skal hvile på gulvet).
Kompressoren kører hele tiden.	Termostatknappen står muligvis forkert.	Vælg en højere temperatur.
	Døren er ikke lukket korrekt.	Se under "Lukning af døren".
	Døren er blevet åbnet for tit.	Lad ikke døren stå åben længere end nødvendigt.
Madvarernes temperatur er for høj.		Lad madvarerne køle ned til stue-temperatur, før de sættes i ska-bet.
Der er for høj rumtemperatur. Sænk rumtemperaturen.
Funktionen FROSTMATIC er akti-veret.		Se under "FROSTMATIC-funktion".
Funktionen COOLMATIC er akti-veret.		Se under "COOLMATIC-funktion".
Der løber vand ned ad bagpladen i køleskabet.	Under automatisk afrimning smelter rim på bagpladen.	Det er normalt.
Der løber vand ind i køle-skabet.	Vandudløbet er tilstoppet. Rens vandudløbet.
Madvarer blokerer, så vandet ik-ke kan løbe ned i vandbeholde-ren.		Sørg for, at madvarerne ikke rører bagpladen.
Der løber vand ud af ska-bet.	Afrinningsvandet løber ikke fra afløbet og ned i beholderen over kompressoren.	Tilslut smeltevandsudløbet til for-dampningsbakken.
Der er for meget rim.	Madvarerne er ikke pakket godt nok ind.	Pak madvarerne bedre ind.
	Døren er ikke lukket korrekt.	Se under "Lukning af døren".
Termostatknappen står muligvis forkert.		Vælg en højere temperatur.
Temperaturen i skabet er for høj.	Døren er ikke lukket korrekt. Se under "Lukning af døren".
Madvarernes temperatur er for høj.		Lad madvarerne køle ned til stue-temperatur, før de sættes i ska-bet.
Der er lagt for store mængder mad i på samme tid.		Læg mindre mad i ad gangen.
Temperaturen i køleafde-lingen er for høj.	Der cirkulerer ikke kold luft i kø-leskabet.	Kontroller, at der cirkulerer kold luft i køleskabet.
Temperaturen i fryseren er for høj.	Madvarerne ligger for tæt på hi-nanden.	Læg madvarerne, så den kolde luft kan cirkulere.
Apparatet virker ikke.	Der er slukket for apparatet. Tænd for apparatet.
Stikket er ikke sat rigtigt i kon-takten.		Sæt stikket helt ind i kontakten.
Der er ingen strøm til apparatet. Der er ingen strøm i stikkontak-ten.		Prøv at tilslutte et andet elektrisk apparat til den pågældende stik-kontakt. Kontakt en autoriseret installatør.
Pæren lyser ikke.	Pæren er i standby. Luk og åbn døren.

Kontakt Electrolux Service, hvis ovenstående råd ikke løser problemet.

Udskiftning af pæren

1. Tag stikket til apparatet ud af stikkontakten.
2. Skub den bevægelige for at hægte lampedækslet af (1).
3. Fjern lampedækslet (2).
4. Udskift pæren med en, der har samme effekt, og som er specielt beregnet til husholdningsapparater.
5. Monter lampedækslet.
6. Tilslut apparatet.
7. Åbn døren. Se efter, at pæren lyser.

1. Rengør dørpakningerne.
2. Juster døren, hvis den ikke slutter tæt. Se under "Installation".
3. Udskift evt. defekte dørpakninger. Kontakt servicecenteret.

TEKNISKE DATA

QT4409RW	QT4409RX	QT4409RK	QT4609RW QT4609RXQT4609RK
Mål
Højde 1850 mm 2010 mm
Bredde 595 mm 595 mm
Dybde 658 mm 658 mm
Temperaturstignings-tid	18 h 18 h
Spænding 230 V 230 V
Frekvens 50 Hz 50 Hz

De tekniske specifikationer fremgår af typeskiltet indvendig i skabet, på venstre væg, samt af energimærket.

INSTALLATION

ADVARSEL

Læs afsnittet "Om sikkerhed" omhyggeligt, før apparatet installeres for at forebygge ulykker, og sikre at det bruges korrekt.

Opstilling

Apparatet skal installeres et sted, hvor rumtemperaturen passer til den opgivne klimaklasse på apparatets typeskilt:

Klimaklasse Omgivelsestemperatur
SN +10°C til + 32°C
N +16°C til + 32°C
ST +16°C til + 38°C
T +16°C til + 43°C

Placering

Apparatet bør placeres i god afstand fra varmekilder som radiatorer, kedler, direkte sollys osv. Sørg for, at luften kan cirkulere frit omkring kabinettets bagside. Hvis apparatet skal stå under et overskab, skal der mindst være 100 mm mellem apparatets toplade og overskabets underside. Så fungerer apparatet optimalt. Ideelt bør skabet dog ikke placeres under overskabe. Apparatet kan sættes præcis i vater med en eller flere af de justerbare fødder i bunden af kabinettet.

ADVARSEL

Det skal være muligt at koble apparatet fra lysnettet; Der skal derfor være let adgang til stikket efter installationen.

Elektrisk tilslutning

Inden tilslutning til lysnettet skal det kontrolleres, at spændingen og frekvensen på typeskil- tet svarer til boligens forsyningsstrøm.

Apparatet skal tilsluttes jord. Stikket på netledningen har en kontakt til dette formål. Hvis der ikke er jord på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse i h.t. Stærkstrømsreglementet. Spørg en autoriseret installatør til råds.

Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke overholdes. Apparatet er i overensstemmelse med følgende. EU-direktiver.

Afstandsstykker, bagpå

De to afstandsstykker findes i posen med dokumentation.

Fremgangsmåde när du monterer afstandsstykkerne:

1. Løsn skruen.
2. Sæt afstandsstykket fast under skruen.
3. Drej afstandsstykket til den højre position.
4. Stram skruerne igen.

Ved opstillingen skal det sikres, at apparatet er i vater. Det gøres med to justeringsfødder i bunden, under apparatets forkant.

Udtagning af hyldestop

Apparatet er forsynet med hyldestop, så hylderne kan låses fast under transport.

De fjernes på følgende måde:

1. Flyt hyldestoppene i retning af pil (A).
2. Løft bagenden af hylden op, og tryk den fremad, til den er fri (B).
3. Fjern stoppene (C).

Inden der udføres nogen form for arbejde på skabet, skal stikket altid tages ud af kontakten.

Under de følgende operationer er det en god idé at få en hjælper til at holde godt fast i skabets døre, mens arbejdet udføres.

1. Åbn døren. Skru det midterste hængsel (m2) af. Fjern afstandsstykket (m1).
2. Fjern afstandsstykket (m6), og flyt det til den anden side af hængseltappen (m5).
3. Tag dørene af.
4. Fjern venstre pal i dækslet på midterste hængsel (m3,m4), og flyt den over på modsatte side.
5. Sæt tappen til midterste hængsel (m5) i det venstre hul i nederste dør.

1. Brug værktøj til at fjerne dækslet (b1). Skru nederste hængseltap (b2) og afstandsstykket (b3) af, og placer dem i modsatte side.
2. Sæt dækslet (b1) på plads i modsatte side.

1. Vend låsens dele (d2,d3) en halv omgang, flyt dem til den modsatte side af den anden dør, og monter dem med skruen (d4).
2. Sæt dørstoppene (d5,d6) på plads i dørenes anden side.

1. Tag håndtaget af. Skru dørhåndtagets øverste beslag fra håndtaget (h1). Skru dørhåndtagets nederste beslag fra døren (h2)
   Skru dørhåndtagets øverste beslag fra døren (h3).

1. Monter håndtaget på den modsatte side.
   Skru håndtagets beslag på døren igen (h4). Drej beslaget med håndtaget, og skru dem på døren (h5) og det montere-de dørbeslag (h6).

1. Sæt nederste dør på nederste hængsel- tap (b2).

2. Sæt det midterste hængsel (m2) ind i venstre borehul i den nederste dør.

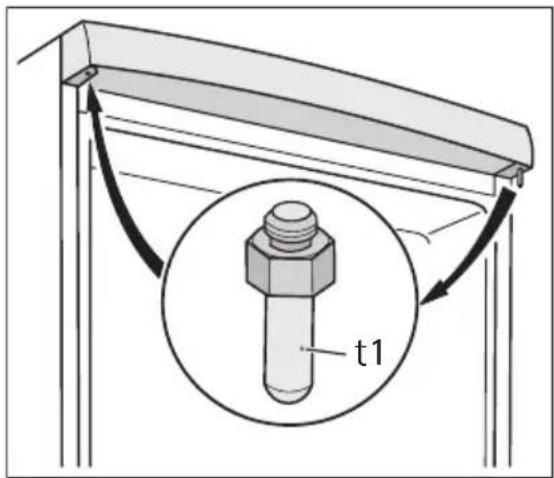

3. Skru den nederste hængseltap (t1) af, og anbring den på den modsatte side.

4. Sæt den øverste dør på den øverste hængseltap
5. Sæt øverste dør på midterste hængsel- tap (m5) igen, og vip begge døre lidt.
6. Skru det midterste hængsel på igen (m2). Husk plastafstandsstykket (m1).

• alle skruer er strammet.
• den magnetiske pakning slutter tæt til ka- binettet.
  • døren åbner og lukker rigtiqt.

Undertiden slutter pakningen ikke perfekt til kabinettet, hvis omgivelserne er kolde (dvs. om vinteren). Hvis dette er tilfældet: Pakningen tilpasser sig efterhånden af sig selv.

Hvis du ikke selv vil vende døren, kan du henvende dig til Electrolux Hvidevareservice A/S.

En tekniker vil herefter vende døren mod betaling.

SKÅN MILJ∅ET

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

- luft godt ut i rommet der skapet står.

12) Hvis produktet er utstyrt med vanntilkobling.

11 Fryserens termostatbryter, +-knapp
12 Fryserens temperaturindikator
13 Fryserens termostatbryter, - knapp
14 Knapp for tilbakestilling av alarm
15 Alarmindikator

Slå på

1. Sett støpselet i stikkontakten.
2. Sett ON/OFF-bryteren på ON (på).
3. Alarmlampen vil blinke til temperaturen er nädd.
   Lydsignalet vil høres.
4. Trykk på tilbakestillingsknappen for alarmen.

Slå av

Små stykker kan også tilberedes mens de ennå er frosne, direkte fra fryseren: I så fall tar tilberedningen lengre tid.

Flyttbare hyller

Hvis hyllen er plassert horisontalt, skal du bare plassere lukkede flasker i den.

Ferdig tilberedte retter, kalde retter osv.: tildekkes godt og plasseres på hvilken som helst hylle.

Pass på at du ikke skader kjølesystemet.

Installet dette apparatet på et sted der romtemperaturen samsvarer med den klimaklassen som er oppført på apparatets typeskilt:

Klimaklasse Romtemperatur
SN	+10°C til + 32°C
N	+16°C til + 32°C
ST	+16°C til + 38°C
T	+16°C til + 43°C

Lokalitet

Apparatet skal jordes. Støpslet på nettledningen er utstyrt med jordingskontakt. Dersom husets stikkontakt ikke er jordet, skal apparatet koples til en separat jording i overensstemmelse med gjeldende forskrifter. Kontakt en faglært elektriker.

Slik monterer du avstandsstykkene:

Fjerne hyllestopperne

• Alle skruene er strammet.
• Den magnetiske pakningen sitter godt inntil kabinettet.
  • Døren åpner og lukker korrekt.
