BRUKSANVISNING EPOC608S2 Ecotronic

Veiledning for bruk og betjening av/ NO: 11-17 (2-3)

Gratulerer med ditt valg av ventilator. Våre produkter er designet og fremstilt for å imøtekomme dine forventninger, og vil helt sikkert bli en nyttig del av ditt moderne kjøkken. Vi håper du får mye glede av din nye ventilator.

GENERELL INFORMASJON

Ventilatoren er beregnet til å fjerne damp og os fra kjøkkenet. Den er designet for å kunne brukes i versjon med utsug til friluft og til resirkulering. Resirkulering krever at man kjøper og monterer et kullfilter.

Ventilatoren er designet for å monteres over en gass-, induksjon- eller keramisk kokeplate. Ventilatoren har belysning og en motor for utsug som kan stilles inn i tre hastigheter.

MERK:

Før installering undersøkes det grundig, om det er skader på produktet. Hvis det finnes skader, kontaktes butikken hvor produktet er kjøpt.

Les grundig gjennom installasjonsanvisningen.

Bruk utelukkede materiale, som imøtekommer gjeldende lover og regler. Bruk et utluftningsrør med kortest mulig lengde. Jo lengere rør, jo dårligere sugeevne. Bruk så få vinkelrør som mulig.

U nngå endringer av rørets diameter. Diameteren skal i hele avtrekkets lengde være 150 mm. I motsalt fall reduseres sugeevnen kraflig, og lydnivået økes markant. Produsenten/distributøren kan ikke holdes ansvarlig for problemer vedrørende sugeeffekt eller lydnivå, hvis ovenstående ikke følges. Er forskriftene ikke fulgt, bortfaller garantien.

SIKKERHETSANVISNINGER

• Vennligst les bruksanvisningen grundig, før ventilatoren tas i bruk.
  Den gir viktige opplysninger om sikkerhet, montering, bruk og vedlikehold. Derved beskyttes både personer og ventilator.
  • Vennligst spar på bruksanvisningen, og gi den videre til en eventuell senere eier.
• Ventilatoren er beregnet til bruk i en vanlig husholdning. Motor og lys er beregnet til bruk i forbindelse med matlaging, ikke til generelt luftskifte eller rombelysning.
• All annen bruk er på egen risiko og kan være forbundet med fare. Produsenten/importøren kan ikke gjøres ansvarlig for skader oppstått på grunn av feil bruk eller feilaktig betjening.
• Før tilkobling av ventilatoren, bør det kontrolleres at tilkoblingsforholdene stemmer overens med de tilkoblingsdata (spenning og frekvens), som er angitt på typeskiltet. Det er meget viktig at disse data stemmer overens, så ventilatoren ikke skades. I tvilstilfelle kontaktes en fagmann.
• Ventilatorens elsikkerhet kan kun garanteres, när det er etablert forskriftsmessig jordforbindelse. Det er meget viktig, at denne grunnleggende sikkerhetsforanstaltningen testes, og at installasjonene i tvilstilfelle gjennomgås av en fagmann. Produsenten/importøren kan ikke gjøres ansvarlig for skader, som er oppstått på grunn av manglende eller avbrutt jordledning (f.eks. elektrisk ståt).
• Installasjon og reparasjon må kun foretas av fagfolk. Installasjon og reparasjon foretatt av ukyndige kan medføre betydelig fare for brukeren og er ikke omfattet af reklamasjonsordningen. Innbygging og montering av denne ventilatoren på et ikke-stasjonært oppstillingssted (f.eks. skip) må kun utføres av fagfolk og kun etter sikkerhetsforskriftene for bruken av denne ventilatoren.
• Ventilatoren er kun koblet fra strømnettet, när en av følgende betingelser er oppfylt: Støpslet er trukket ut. Trekk ikke i ledningen, men i støpslet, när ventilatoren skal kobles fra strømnettet Sikringen er slätt av. Skruesikringen er skrudd helt ut.
• Tilkobling må ikke skje ved hjelp av en skjøteledning.
• En skjøteledning gir ikke den nødvendige sikkerheten (f.eks. fare for overoppheting).
• Arbeid aldri med åpen ild under ventilatoren; unngå flambering, grillsteking o.l. Ventilatoren som er slått på, trekker flammene inn i filteret, og på grunn av det oppsugde kjøkkenfettet oppstår det brannfare!
• Slå alltid på ventilatoren, när en kokeplate benyttes. Hvis ventilatoren ikke slås på, kan det dannes kondensvann. Dermed kan det oppstå korrosjonsskader på ventilatoren.
• Hvis det arbeides med olje eller fett, må man hele tiden holde øye med gryter, panner og frityrgryter. Også grillsteking over elektrisk grill-utstyr skal skje under konstant oppsyn. Overopphetet olje og fett kan selvantenne og derved sette fyr på ventilatoren.
• Bruk aldri ventilatoren uten fettfiltre, da fett- og smussavleiringer kan nedsette ventilatorens funksjon.
• Filtrene skal rengjøres eller skiftes med jevne mellomrom. Et overmettet fettfilter medfører brannfare! Bruk aldri et damprengjøringsapparat til rengjøring av ventilatoren. Dampen kan trenge inn i spenningsførende deler og forårsake kortslutning.
• Ventilatoren er beregnet til å betjenes av voksne, som har lest bruksanvisningen. Barn kan ofte ikke forutse farer, som kan oppstå ved feil betjening av ventilatoren. Sørg derfor å holde barn under oppsyn, når de er i nærheten av ventilatoren, og hold øye med at barn ikke får fingre inn under panelet, når dette kjører ned.
• Ventilatoren må ikke monteres over ildsteder, hvor det brukes fast brensel.
• Til utluftningsrør må det kun brukes rør eller slanger av ikke-brennbart materiale.
• Utluftning må ikke skje gjennom røykkanal, skorstein eller ventilasjonsskakt, hvis disse brukes til utluftning av rom med ildsteder.
  • Hvis utluftning foretas gjennom en røykkanal eller skorstein, som ikke lenger er i bruk, skal myndighetenes forskrifter overholdes.

Bruk av ventilatoren samtidig som et ildsted, som er avhengig av luften i rommet

Advarsel: fare for forgiftning!

Hvis det i samme rom eller ventilasjonssystem brukes både ventilator og et ildsted, som er avhengig af luften i rommet, bør det utvises største forsiktighet.

Ildsteder, som er avhengige av luften i rommet, kan f.eks. være gas-, olje-, tre- eller kulldrevne varmeapparater, gjennomstrømnings-vannvarmere,

varmtvannsberedere eller gassovner, som får sin forbrenningsluft fra rommet, der de er oppstilt, og hvis utblåsningsgass ledes ut i friluft via f.eks. en skorstein.

Ved utluftning til friluft, også med ekstern vifte, suger ventilatoren luft ut av kjøkkenet og rommene ved siden av.

Hvis lufttilførselen ikke er tilstrekkelig, oppstår det et undertrykk. lldstedene får for lite forbrenningsluft. Forbrenningen hemmes.

Giftige forbrenningsgasser kan bli trukket inn i boligrommene fra skorsteinen eller utsugingssjakten. Det kan være livsfarlig!

Ventilatoren kan uten fare brukes samtidig som et ildsted, som er avhengig av luften i rommet, hvis undertrykket i rommet eller ventilasjonssystemet høyst er 4 Pa (0,04 mbar), og dermed unngår tilbakesug av forbrenningsgass.

Dette kan oppnås, hvis det kan strømme frisk luft til forbrenning inn gjennom åpninger i f.eks. dører og vinduer. Man bør forsikre seg om, at tverrsnittet på åpningene er tilstrekkelig stort.

Ved vurdering bør hele husets ventilasjonssystem tas i betraktning. I tvilstilfelle kontaktes den lokale feiermester.

For å oppnå sikker funksjon kan det være nødvendig å kombinere ventilatoren med en vinduskontakt, som kun lar ventilatoren fungere, hvis vinduet er åpnet tilstrekkelig, eller å tilkoble en automatisk innsugvifte eller å åpne en motordrevet ventilasjonsluke, när ventilatoren slås på, eller automatisk å slukke ildstedet som er avhengig av luften i rommet, när ventilatoren slås på.

Kontakt under alle omstendigheter den lokale feiermester.

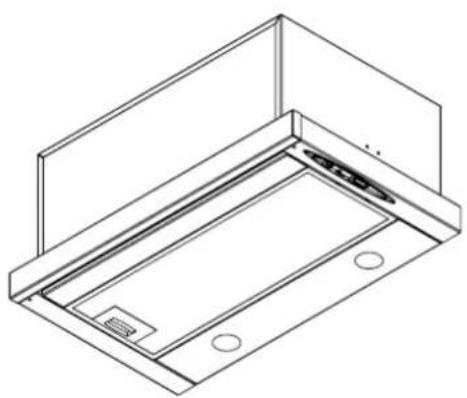

430 (500) 210 250 500 (600)

280 295 40

φ 552

• Med avtrekk til friluft (figur 3) – hvor luften suges ut av bygningen fra ventilatoren via et avtrekksrør på ∅ 120mm, knyttet til en utvendig rist. Når denne løsningen velges, skal det installeres returventil (figur 1) med to klapper, som forhindrer luften i å komme tilbake fra ventilasjonskanalen. Røret som leder luften ut monteres på returventilen.
  • Med resirkulasjon (figur 4) – hvor luften kommer ut av ventilatoren og tilbake i rommet igjen.
  • VIKTIG VED RESIRKULASJON; luften kan ledes ut i rommet via en utblåsningsrist.
• Ved resirkulasjon skal det brukes kullfiltre – NB bruker 2 stk. (KJ∅PES I TILLEGG – MEDF∅LGER PÅ MODEL EPOC 608).

MONTERING

MERK

Under monteringen av ventilatoren, må man overholde de gjeldende forskriftene vedrørende bortføring av luften.

MONTERING AV VENTILATORENS KORPUS

• Fjern fettfilteret av aluminium.
• Sett ventilatorens korpus mot veggen, der avstanden fra ventilatorens nederste kant til kokeplaten er 40 cm.
• Merk av i toppen, der ventilatoren har monteringsåpninger.

Kan også forsterkes ved å bore to hull i veggen der det er avmerket, ved å bruke et bor med en diameter som svarer til diameteren til ekspansjonsboltene med skruer.

• Press rawlplugger inn i åpningene og skru deretter ventilatoren fast til veggen.
• Monteres i et kjøkkenskap med fire skruer (figur 9,10,11).
• Sett inn fettfiltrene.

BETJENING (figur 7)

A B

01 0123

C. S lå på og av lyset lyset

D. Start samt hastigheter fra I til III

FETTFILTER (figur 5)

Fettfilter renses omtrent en gang i måneden – alt etter bruk.

For å rense et fettfilter skal man ta det ut og skylle med varmt vann med tilsetning av fettoppløsende midler eller sette den stående opprett i oppvaskmaskinen. Filtrene kan misfarges ved vask i oppvaskmaskin.

Fettfiltrene skal behandles varsomt under rengjøring. Etter skylling og tørking, settes filteret på plass i ventilatoren igjen. Hvis fettfiltrene ikke renses regelmessig, slites de raskere og ventilatoren kan miste yteevne.

KULLFILTER (figur 2)

Når ventilatoren arbeider som resirkulasjon, absorberer kullfiltret lukt fra matlagingen. Ventilatoren er bygget slik at det skal festes kullfiltre på begge sider av motoren. Kullfiltrene kan ikke vaskes eller gjenbrukes og bør skiftes ca. hver 3 måned, eller oftere hvis ventilatoren brukes meget intensivt.

Skifte av kullfilter figur 6)

• Slå av strømmen til ventilatoren, fjern fettfiltrene
• Fjern kullfilter som er festet inne i ventilatoren ved motorkroppen, på begge sider, ved å vri dem i motsatt retning av klokken.
• Nye kullfiltre settes inn i omvendt rekkefølge pkt. 2. Kullfilter settes på motorkroppen og vris for å feste dem.

BELYSNING

Belysningen består av to LED-pærer SMD hver med yteevne 2 W (figur 8). LED-lysets kontaktstøpsel er av typen GU10 MINI.

Skifte av pærer

For å skifte en LED-pærer, må man gjøre følgende:

- Slå av strømmen til ventilatoren

• Press på pæren og vri den ca. 45° i mot klokken
  • Fjern den brukte pæren
• Sett inn en ny pære (sjekk data på datatavlen) ved å foreta punktene ovenfor i omvendt rekkefølge
• Koble til strømmen til ventilatoren igjen

RENGJ∅RING OG VEDLIKEHOLD

Regelmessig rengjøring og vedlikehold av ventilatoren vil sikre god yteevne, drift og forlenget levetid til ventilatoren. Ventilatoren og fettfiltrene skal rengjøres minst en gang i måneden på grunn av en fare for brann.

Man bør særlig være oppmerksom på at fettfiltrene rengjøres og kullfiltre skiftes i overensstemmelse med produsentens anbefalinger.

Før rengjøringen, skal ledningen tas ut av stikkontakten for å avbryte strømtilførselen. Utvendig skal ventilatoren rengjøres med en fuktig klut med ikke-etsende rengjøringsmiddel. Man kan bruke milde rengjøringsmidler som f.eks. oppvaskmiddel.

Bruk av avkalkningsmidler, midler til rengjøring i toaletter og lignende vil forårsake skade på metalloverflater eller maling.

ECODESIGN

Som et resultat av Europaparlamentets nye regulativer – hhv. EU65 «Energimerking» og EU66 «Ecodesign, som trådte i kraft 1. januar 2015 – er alle Witts ventilatorer tilpasset disse nye energimerkingskravene.

Alle ventilatorer er nå utstyrte med en ny elektronikk, som en timerenhet for sugestyrken, når yteevnen overstiger 650 m ^3 /t. Dette gjelder alle modeller med interne motorer og med en yteevne over 650 m ^3 /t. Timerenheten skifter automatisk fra høyeste nivå til nest høyeste etter 5 minutter. Ventilatorer med eksterne motorer er også utstyrt med denne timerenheten, som automatisk skifter fra høyeste til nest høyeste nivå, når yteevnen overstiger 650m ^3 /t. Eksterne motorer med en yteevne over 650 m ^3 /t på både høyeste og nest høyeste nivå skifter ned til nest høyeste nivå etter 7 minutter.

I 'standby'-mode er ventilatorens energiforbruk lavere enn 0,5 W.

BORTSKAFFELSE AV EMBALLASJEN

Emballasjen beskytter ventilatoren mot transportskader. Emballasjematerialene er valgt ut fra miljø- og avfallsmessige hensyn og kan dermed gjenbrukes. Gjenbruk av emballasjematerialene sparer råstoffer og minsker avfallsproblemene. Emballasjen bør derfor leveres på nærmeste gjenbruksstasjon/ oppsamlingssted. Emballasjedeler (f.eks. folier, polystyrenskum) kan være farlige for barn. Fare for kvelning! Oppbevar derfor emballasjedeler utenfor barns rekkevidde, og fjern materialet raskest mulig.

BORTSKAFFELSE AV ET GAMMELT PRODUKT

Gamle elektriske og elektroniske produkter inneholder fremdeles verdifulle materialer. De kan imidlertid også i begrenset omfang inneholde skadelige stoffer, som er nødvendige for deres funksjon og sikkerhet.

Hvis produktene bortskaffes sammen med husholdningsavfallet eller behandles feil, kan det skade helsen og miljøet. Bortskaff derfor ikke det gamle produktet med husholdningsavfallet.

Avlever derfor det gamle produktet på nærmeste oppsamlingssted eller den lokale gjenbruksstasjon, så delene kan gjenbrukes. Sørg for at det gamle produktet oppbevares utilgjengelig for barn, inntil det avleveres på gjenbruksstasjonen.

GARANTI

Det er 5 års reklamasjonsrett på fabrikasjons- og materialfeil på ditt nye produkt gjeldende fra dokumentert kjøpsdato. Garantien omfatter materialer, arbeidslønn og kjøring. Ved henvendelse om service er det fint at du har produktets navn og serienummer klart. Disse opplysningene finnes på typeskiltet. Skriv evt. opplysningene ned her i bruksanvisningen, så har du dem for hånden. Det gjør det lettere for servicemontøren å finne de riktige reservedelene.

• Feil og skader som ikke skyldes fabrikasjons- og materialfeil
  • Ved dårlig vedlikehold og mangel på rengjøring av produktet
  • Ved brann- og /eller vann- og fuktskader på produktet
  • Ved reparasjon udført av ikke-fagmann
• Ved transportskader der produktet er transportert uten korrekt emballasje
  • Hvis det er brukt uoriginale reservedeler
• Hvis anvisningene i bruksanvisningen ikke er fulgt
• Hvis ikke installasjonen er gjort som anvist
  • Hvis ikke-faglærte har installert eller reparert produktet
• Defekte pærer

Transportskader

En transportskade som konstateres ved forhandlerens levering hos kunden er utelukkende en sak mellom kunden og forhandleren. I tilfeller der kunden selv har stått for transporten av produktet, påtar leverandøren seg ingen forpliktelse i forbindelse med evt. transportskade. Evt. transportskader skal omgående gis beskjed om og senest 24 timer etter at varen er levert. I motsatt fall vil kundens krav bli avvist.

Ubegrundede servicebesøk

Hvis man tilkaller en servicemontør, og det viser seg, at man selv kunne ha rettet feilen, ved f.eks. å følge anvisningene her i bruksanvisningen eller ved å skifte en sikring i sikringsskapet, må kunden selv betale for servicebesøket.

Kommersielle innkjøp

Kommersielle innkjøp er alle kjøp av apparater som ikke skal brukes i en privat husholdning, men anvendes til næringsvirksomhet eller andre kommersielle formål (restaurant, café, kantine etc.) eller brukes til utleie eller annen anvendelse som omfatter flere brukere.

I forbindelse med næringsvirksomhet ytes ingen garanti, fordi dette produkt bare er beregnet til alminnelig husholdning.

SERVICE

Service skal meldes til vår service partner Service Companiet, via deres hjemmeside – eller TLF 23 89 72 66http://www.servicecompaniet.no/

• [e-mail]
- Skjema fylles ut av forhandler eller sluttbruker.
• Service Companiet håndtere saken.

- Fabrikat, modell, serienummer, evt. produktnummer, kjøpsdato, forhandler, beskrivelse av feil, kundeopplysninger - skal informeres om. *Forbehold for trykkfeil.

Byte av kolfilter (figur 6)
