Onnittelut liesituulettimesi valinnasta. Tuotteemme on suunniteltu ja valmistettu täyttämään odotuksesi, ja olemme vakuuttuneita, että siitä tulee hyödyllinen osa nykyaikaista keittlötäsi. Toivomme, että saat paljon lloa uudesta liesituulettimestasi.

YLEISTÄ TIETOA

Liesituuletin on tarkoitettu höyryn ja käryjen poistamiseen keittiöstä. Se on suunniteltu käytettäväksi joko ulos poistavana tai huoneilmaan palauttavana / ilmaa kierrättävänä. Ilmankierrätys vaatii hillisuodattimen oston ja asennuksen.

Liesituuletin on tarkoitettu asennettavaksi kaasu-, induktio- tai keraamisen liesitason päälle. Liesituulettimessa on valo ja ulospuhallusta varten moottori, jonka voi säätää kolmelle eri nopeudelle.

HUOMAA:

Tutki ennen asennusta perusteellisesti, onko tuotteessa vaurioita. Jos havaitset vaurioita, ota yhteys myymälään, josta tuote on ostettu.

Lue asennusohjeet huolellisesti.

Käytä ainoastaan sellaisia materiaalia, jotka noudattavat sovellettavia lakeja ja määräyksiä. Käytä mahdollisimman lyhyttä poistoputkea. Mitä pidempi putki, sitä pienempi imuteho. Tee poistoputkeen mahdollisimman vähän kulmia.

Vältä putken halkaisijan muutoksia. Halkaisijan on oltava 150 mm koko poiston pituudelta. Muuten imuteho pienenee huomattavasti ja äänitaso kasvaa merkittävästi.

Valmistaja / jakelija ei ole vastuussa ilmanpoiston tai äänitason ongelmista, jos edellä mainittua ei noudateta. Jos ohjeita ei noudateta, takuu raukeaa

TURVALLISUUSOHJEET

• Ole hyvä ja lue käyttöohjeet perusteellisesti, ennen kuin otat liesituulettimen käyttöön.
• Ne antavat tärkeää tietoa turvallisuudesta, asennuksesta, käytöstä ja laitteen kunnossapidosta. Näillä suojellaan sekä käyttäjiä että liesituuletinta.
• Säilytä käyttöohje, ja anna se tuulettimen mukana mahdolliselle uudelle omistajalle.
• Liesituuletin on tarkoitettu käytettäväksi tavallisessa kotitaloudessa. Moottori ja valo on tarkoitettu käytettäväksi ruoanlaiton yhteydessä, ei yleiseen ilmanvaihtoon eikä huoneen valaistukseen.
• Kaikki muu käyttö tapahtuu omalla vastuulla ja se voi olla vaarallista. Valmistaja/maahantuoja ei vastaa vahingoista, jotka johtuvat väärästä käytöstä tai virheellisestä ohjauksesta.
• Ennen liesituulettimen kylkemistä sähköverkkoon, on varmistuttava, että sähköjärjeslelmät vastaavat laitleen tyyppikilvessä annettuja liitäntätietoja (jännite ja taajuus). On erittäin tärkeää, että nämä tiedot vastaavat toisiaan, jotta liesituuletin ei vahingoitu. Jos olet epävarma, ota yhteys ammattiasentajaan.
• Liesituulettimen sähköturvallisuus voidaan taata vain, kun siinä on asianmukainen maadoitus. On hyvin tärkeää, että tämä oleellinen turvajärjestely testataan ja että asennuksen epävarmoissa tapauksissa tarkastaa valtuutettu sähköasentaja. Valmistajaa/maahantuojaa ei voi pitää vastuullisena vahingoista, jotka ovat syntyneet puuttuvan tai viallisen maadoituksen johdosta (esim. sähköiskut).
• Asennuksen ja korjaukset saa tehdä vain koulutettu ammattilainen. Asiantuntemattoman tekemät asennukset ja korjaukset voivat aiheuttaa merkittävän riskin käyttäjälle ja mitätoivät takuun. Tämän liesituulettimen saa koota ja asentaa liikkuvaaan tilaan (esim. laivaan) vain ammattlasentaja ja vain noudattaen tämän liesituulettimen käytön turvallisuusohjeita.
• Liesituuletin on kytketty irti sähköverkosta kokonaan vain, kun joku seuraavista ehdosta täyttyy: Pistoke on vedetty irti pistorasiasta. Älä vedä johdosta vaan pistokkeesta, kun irrotat tuulettimen sähköverkosta. Sulake on kytketty pois päältä.
  Kierrettävä sulake on kierretty kokonaan irti.
• Liittämistä sähköverkoon ei saa tehdä jatkojohdolla.
• Jatkojohto ei ole riittävän turvallinen (esim. ylikuumenemisvaara).
• Älä koskaan käytä avoliekkiä liesituulettimen alla; vältä liekittämistä, grillausta ja vastaavaa. Käynnissä oleva liesituuletin vetää liekit suodattimeen, ja imeytyneen keittiörasvan takia syntyy tulipalon vaara!
• Käynnistä liesituuletin aina, kun keittotasoa käytetään. Jos liesituuletinta ei käynnistetä, muodostuu kondenssivettä liesituulettimen sisä- ja ulkopinnoille. Tämä voi aiheuttaa liesituulettimeen korroosiovaurioita.
• Öljyä tai rasvaa käytettäessä on kattiloita, pannuja ja rasvakeittimiä vahdittava jatkuvasti. Myös grillaus sähkögrillivarusteilla vaatii jatkuvaa valvontaa Ylikuumentunut öljy ja rasva voivat syttyä itsestään palamaan ja sytyttää liesituulettimen.
• Älä käytä liesituuletinta koskaan ilman rasvasuodatinta, koska rasva- ja likakerrostumat voivat heikentää tuulettimen toimintaa.
• Suodattimet on puhdistettava tai vaihdettava säännöllisesti. Täysi rasvasuodatin aiheuttaa palovaaran!
• Älä koskaan käytä höyrypesuria liesituulettimen puhdistukseen. Höyry voi tunkeutua jännitteenalaisiin osiin ja aiheuttaa oikosulun.
• Liesituuletin on tarkoitettu nämä käyttöohjeet lukeneen aikuisen käyttöön. Lapset eivät useinkaan ole selvillä vaaroista, jotka voivat syntyä liesituulettimen virheellisestä käytöstä. Muista siis valvoa lapsia, kun he oleskelevat liesituulettimen lähellä ja katso, etteivät lasten sommet jää puristuksiin suljettavan liesituulettimen välin.
• Liesituuletinta ei saa asentaa kiinteää polttoainetta käyttävän tulisijan päälle.
• Poistoilmaputkena saa käyttää ainoastaan palamattomasta materiaalista valmistettuja putkia.
• Ilmanvaihtoa ei saa järjestää hormin, savupiipun tai tuuletushormin kautta, jos sitä käytetään myös tulisijallisen huoneen ilmanvaihtoon.
• Jos tuuletus toteutetaan sellaisen hormin tai savupiipun kautta, joka ei enää ole käytössä, on viranomaismääräyksiä noudatettava.

Liesituulettimen käyttö samaan alkaan samaa huoneilmaa käyttävän tulisijan kanssa

Varoitus: Myrkytysvaara!

Jos samassa tilassa tai ilmanvaihtojärjestelmässä käytetään sekä liesituuletinta että tulisijaa, joka käyttää huoneen ilmaa, on noudatettava mitä suurinla varovaisuutta.

Tulisijat, jotka käyttävät huoneilmaa voivat olla esim. kaasu-, öljy-, puu- tai hillikäyttöisiä lämmittimiä, vedenlämmittimiä, kuumavesikattiloita, kaasuliesiä tai kaasu-uuneja, jotka saavat palamisilmansa huoneesta, johon ne on asennettu, ja joiden palokaasut johdetaan ulos esimerkiksi savupiipun kautta.

Poistaessaan ilman ulos - myös erillismoottorilla varustettuna - liesituuletin imee ilmaa keittiöstä ja viereisistä huoneista.

Jos korvausilmaa ei ole riittävästi, syntyy alipaine. Tulisijat saavat liian vähän palamisilmaa. Palaminen estyy.

Oleskelutiloihin voi savupiipusta tai tuuletuskanavista imeytyä myrkyllisiä savukaasuja. Se voi olla hengenvaarallista!

Liesituuletinta voi käyttää turvallisesti yhtä aikaa huoneilmaa käyttävän tulisijan kanssa, jos tilan tai ilmanvaihtojärjestelmän alipaine ei ylitä

4 Pa (0,04 mbar), jolloin vältetään savukaasujen imeytyminen takaisin huonetilaan.

Tämä voidaan saavuttaa, jos palamista varten virtaa riittävästi raikasta sisään, esimerkiksi ovista ja ikkunoista. On varmistettava, että aukkojen poikkileikkaukset ovat riittävän suuria.

Arvioinnissa on otettava huomioon koko talon ilmanvaihto. Jos olet epävarma, ota yhteys paikalliseen nuohoojamestariin. Turvallisen toiminnan varmistamiseksi voi olla tarpeen yhdistää liesituuletin ikkunakytkimeen, joka sallii tuulettimen toiminnan vain, kun ikkuna on riittävän auki, tai kytkä automaattinen korvausilmaimuri tai avata moottorikäyttöinen tuuletusluukku, kun liesituuletin käynnistetään, tai sammuttaa automaattisesti huoneilmaa käyttävä tulisija, kun liesituuletin käynnistetään. Ota joka tapauksessa yhteys paikalliseen nuohoojamestariin.

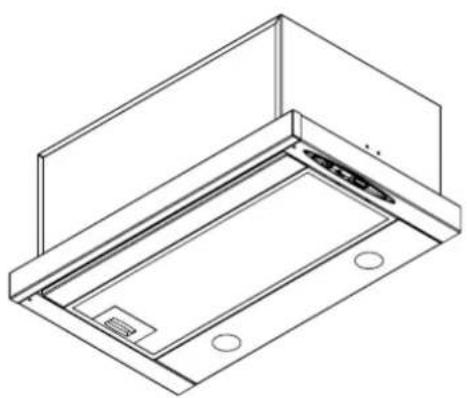

MITTAKUVA

430 (500) 210 250 500 (600)

280 295 40

Φ 552

• 1 liesituuletin, jossa kiinteä virtajohto
• 2 rasvasuodatinta
• 1 energiamerkintätarra
• 2 LED-polttimoa (liesituulettimeen asennettuina)
• 1 käyttöohjeet
• 2 ruuvia ja proput

ASENNUS

LIESITUULETTIMEN TYÖSKENTELYTAVAN VALINTA

Liesituuletin voidaan asentaa kahdella eri tavalla:

• Ulos poistavana (kuva 3) – jolloin ilma johdetaan ulos rakennuksesta poistoputken kautta. Putken halkaisija on 120 mm ja se liitetään ulkona olevaan poistoritilään. Tämä toimintatapa edellyttää, että liesituulettimeen asennetaan perhosventtiili (kuva 1), joka estää ilmaa pääsemästä poistokanavasta takaisin huoneeseen. Putki, joka johtaa ilman ulos kiinnitetään perhosventtiilin.
• Huoneilmaa kierrättävänä (kuva 4) – jolloin ilma palaa liesituulettimesta takaisin huoneeseen.
  • TÄRKEÄÄ HUONEILMAAN PALAUTETTAESSA on, että, ilma johdetaan takaisin huoneeseen poistoritilän kautta.
• Ilmaa kierrätettäessä on käytettävä hiilisuodatinta – Huom. tarvitsee 2 kpl (OSTETAAN LISÄKSI – TOIMITETAAN KUITENKIN MALLIN EPOC 608 KANSSA).

HUOMAA

Jos kaasu- tai sähkölieden käyttöohjeessa suositellaan liesituulettimelle suurempaa etäisyyttä kuin 65 cm, suositeltavaa etäisyyttä on noudatettava.

Liesituulettimen asennuksen aikana on noudatettava voimassa olevia ilmanpoistoa koskevia määräyksiä.

LIESITUULETTIMEN RUNGON ASENTAMINEN

• Irrota alumiiniset rasvasuodattimet.
• Aseta liesituulettimen runko seinälle niin, että liesituulettimen alimmasta reunasta keittotasolle on 40 cm.
• Merkitse yläosaan, missä liesituulettimen asennusaukot ovat.

Voit myös vahvistaa asennusta poraamalla kaksi reikää seinään merkittyihin kohtiin. Käytä poranterää joka vastaa ruuvillisten seinätulppien halkaisijaa.

Paina seinätulpat aukkoihin ja ruuvaa sitten liesituuletin kiinni seinään.

- Kiinnitä keittiön yläkaappiin neljällä ruuvilla (kuvat 9,10,11).

- Aseta rasvasuodattimet takaisin.

KÄYTTÖ (kuva 7)

A B

01 0123

G. Valon sytytys ja sammutus

H. Käynnistys sekä nopeudet I - III

RASVASUODATIN (kuva 5)

Rasvasuodatin pestään kerran kuukaudessa, toki käytön mukaan.

Rasvasuodatin on pesua varten irrotettava ja se huuhdellaan kuumalla vedellä, johon on lisätty rasvaa irrottavaa pesuainetta tai se aseletaan astianpesukoneeseen pystyasentoon. Suodattimet voivat värjääntyä astianpesukoneessa.

Rasvasuodattimia on pesun aikana käsiteltävä varovasti. Huuhtelun ja kuivaamisen jälkeen suodattimet asetetaan paikalleen takaisin liesituulettimeen. Jos rasvasuodattimia ei pestä säännöllisesti, ne kuluvat nopeammin ja liesituuletin voi menettää tehoaan.

HIILISUODATIN (kuva 2)

Kun liesituuletinta käytetään huoneilmaan palauttavana, hiilisuodatin imee ruoanlaitossa syntyneet hajut. Liesituulettimen rakenne on sellainen, että hiilisuodatin asennetaan moottorin kummallekin puolelle. Hiilisuodattimia ei voi pestä tai käyttää uudelleen vaan ne on vaihdettava suunnilleen 3 kuukauden välein, tai useammin, jos liesituuletinta käytetään paljon.

Hilisuodattimen vaihtaminen (kuva 6)

• Irrota liesituuletin virtalähteestä, ota rasvasuodattimet pois.
• Irrota hiilisuodattimet liesituulettimen sisältä moottorin rungosta molemmilta puolilta kääntämällä niitä vastapäivään.
  • Asenna uudet hiilisuodattimet päinvastaisessa järjestyksessä. Kiinnitä hiilisuodattimet moottorin runkoon ja kierrä ne kiinni.

VALOT

Valaistus on toteutettu kahdella LED-polttimolla SMD, kummankin teho on 2 W (kuva 8). LED-polttimon kanta on tyyppiä GU10 MINI.

Polttimon vaihtaminen

Vaihda LED-polttimot seuraavalla tavalla:

• Sammuta liesituuletin ja kytke se irti virtalähteestä.
• Paina lediä ja käännä sitä vastapäivään noin 45°.
• Poista palanut led.
• Asenna uusi vastaava polttimo (tarkista tiedot) noudattamalla yllä olevaa päinvastaisessa järjestyksessä.
• Kytke liesituuletin takaisin sähköön.

PUHDISTUS JA HOITO

Liesituulettimen säännöllinen puhdistus varmistaa hyvän suorituskyvyn, virheettömän toiminnan ja pidentää tuulettimen käyttöikää. Palovaaran takia liesituuletin ja rasvasuodattimet on puhdistettava vähintään kerran kuukaudessa.

Muista erityisesti puhdistaa rasvasuodattimet ja vaihtaa hiilisuodattimet valmistajan suositusten mukaisesti.

Ennen puhdistusta on virtajohto irrotettava pistorasiasta, jotta virransyöttö katkeaa. Ulkopuolelta liesituuletin puhdistetaan kostealla liinalla ja pesuaineella, joka ei syövytä. Voit käyttää mietoa pesuainetta, esimerkiksi käsitiskiainetta.

Kalkinpoistoaineiden, wc-pesuaineiden ja vastaavien käyttö voi vaurioittaa metallipintoja tai maalausta.

EKODESIGN

Euroopan parlamentin uusien, 1. tammikuuta 2015 voimaan astuneiden säädösten EU 65 "Energiamerkinnät" ja EU66 "Ekodesign" seurauksena kaikki Witt-liesituulettimet on mukautettu näihin uusiin energiamerkintävaatimuksiin.

Kaikki liesituulettimet on nyt varustettu uudella elektroniikalla, kuten imutehon ajastinyksiköllä, kun imuteho ylittää 650 m ^3 /h. Tämä koskee kaikkia malleja, joissa on sisäänrakennettu moottori ja imuteho yli 650 m ^3 /h. Ajastinyksikkö muuttaa automaattisesti suurimmalta teholta toiseksi suurimmalle 5 minuutin kuluttua. Myös ulkoisella moottorilla varustetuissa liesituulettimissa on tämä ajastinyksikkö, joka automaattisesti muuttaa tehokkaimmalta imulta toiseksi tehokkaimmalle, kun imuteho ylittää 650 m ^3 /h. Ulkoiset moottorit, joiden teho on yli 650 m ^3 /h sekä korkeimmalla että toiseksi korkeimmalla tasolla vaihtavat alemmalle tasolle 7 minuutin kuluttua.

Valmiustilassa liesituulettimien sähkönkulutus on alle 0,5 W.

PAKKAUKSEN HÄVITTÄMINEN

Pakkaus suojelee liesituuletinta kuljetusvaurioilta. Pakkausmateriaalit on valittu ympäristöä ja jätteenkäsittelyä ajatellen, ja ne voidaan kierrättää. Pakkausmateriaalien kierrätys säästää raaka-aineita ja vähentää jäteongelmaa. Siksi pakkaus tulee toimittaa lähimmälle kierrätysasemalle tai keräyspisteseen. Pakkauksen osat (esim. kalvot, styroksit) voivat olla lapsille vaaraksi. Tukehtumisvaara! Säilytä siis pakkaus lasten ulottumattomissa ja vie materiaalit pois mahdollisimman nopeasti.

VANHAN TUOTTEEN HÄVITTÄMINEN

Vanhat sähkö- ja elektroniikkatuotteet sisältävät edelleen arvokkaita materiaaleja. Ne sisältävät kuitenkin myös vaarallisia aineita, jotka ovat välttämättömiä niiden toiminnan ja turvallisuuden kannalta.

Jos tuote hävitetään tavallisen kotitalousjätteen joukossa tai se käsitellään väärin, se voi vahingoittaa ihmisten terveyttä ja ympäristöä. Älä siis heitä tuotetta kotitalousjätteeseen.

Toimita se sen sijaan lähimpään keräyspaikkaan tai paikalliselle jätteen kierrätysasemalle niin, että osat voidaan kierrättää. Huolehdi myös vanhan tuotteen säilytyksestä lasten ulottumattomissa siihen saakka, kun se toimitetaan kierrätysasemalle.

TAKUU

Uudella laitteellasi on 2 vuoden reklamaatio-oikeus valmistus- ja materiaalivirheille. Se on voimassa dokumentoidusta ostopäivästä alkaen. Takuu kattaa materiaalit, työpalkat ja ajon. Kääntyessänne huollon puoleen Teidän pitää ilmoittaa tuotteen nimi ja sarjanumero. Nämä tiedot ovat tyyppikilvessä. Kirjoittakaa ne valmiiksi tähän käyttöoppaaseen, niin ne ovat tarvittaessa helposti käsillä. Tiedot auttavat huoltoasentajaa löytämään helpommin oikeat varaosat.

Takuu ei kata:

• Vikoja ja vahinkoja, joiden syynä ei ole tuotanto- tai materiaalivirhe
• Väärinkäytöksen yhteydessä – tähän kuuluu myös tuotteen puutteellinen puhdistus
  • Laitteen palo- ja/tai vesi- ja kosteusvaurioita
• Jos tuotteen on korjannut joku muu kuin alan ammattilainen
• Kuljetusvaurioita, kun tuotetta on kuljetettu ilman asianmukaista pakkausta
• Jos on käytetty muita kuin alkuperäisiä varaosia
• Jos käyttöoppaan ohjeita ei ole noudatettu
• Jos asennusta ei ole tehty ohjeiden mukaan
• Jos tuotteen on asentanut tai korjannut ammattitaidoton henkilö
• Polttimoita

Kuljetusvauriot

Kuljetusvaurio, joka todetaan tuotteen myyjän toimituksessa asiakkaalle, on yksinomaan asiakkaan ja myyjän välinen asia. Niissä tapauksissa, joissa asiakas on itse vastannut tuotteen kuljetuksesta, ei toimittaja ota mitään vastuuta mahdollisesta kuljetusvauriosta.

Kuljetusvauriosta on ilmoitettava välittömästi ja viimeistään 24 tunnin kuluessa siitä, kun tavara on toimitettu. Muussa tapauksessa asiakkaan vaatimukset hylätään.

Aiheeton Huolto

Jos kutsutaan huolto, ja käy ilmi, että vian olisi voinut korjata itse esim. Noudattamalla käyttöoppaan ohjeita tai vaihtamalla sähkökaapin sulakkeen, on asiakkaan itse maksettava huoltokäynti.

Osto yrityskäyttöön

Osto yrityskäyttöön on jokainen osto, jossa laitetta ei käytetä yksityisessä kotitaloudessa, vaan sitä käytetään yritystoimintaan tai sitä muistuttavaan tarkoitukseen (ravintola, kahvila, ruokala, jne.), tai laitetta käytetään vuokraukseen tai muuhun toimintaan, jossa käyttäjiä on useita. Yrityskäyttöön tehdyille ostoille ei myönnetä mitään takuuta, koska tämä laite on tarkoitettu yksinomaan tavalliseen kotitalouteen.

HUOLTO

Huoltotarpeesta ilmoitetaan:

• Piketa OyPL 420 / Rautatienkatu 1933101 / 33100 Tampere FINLAND
  • Puh. 03 233 3237 [e-mail]
• Myyjä tai loppukuluttaja voi olla yhteydessä Piketaan tähän numeroon.
  *Emme vastaa mahdollisista painovirheistä.

- Valmistaja, malli, sarjanumero ja mahdollinen tuotenumero, ostopäiväys, jälleenmyyjä, virhekuvaus ja asiakkaan yhteystiedot tulee ilmoittaa.
