BRUKSANVISNING DP 252 Biltema

Les denne bruksanvisningen grundig før pumpen brukes!

6.1 Montering av rep

6.2 Montering av slang

1. Introduksjon
2. Tekniske data
3. Bruksområde
4. Sikkerhetsforskrifter
5. Oversiktsbilde
6. Montering
7. Bruk
8. Oppbevaring
9. Service og vedlikehold
10. Miljø

1. INTRODUKSJON

Denne bruksanvisningen inneholder viktig informasjon om bruk av maskinen og sikkerhetsrisikoer. Alle operatører oppfordres til å lese bruksanvisningen før bruk. Legg spesielt merke til disse advarslene:

OBS!

Indikerer at feil bruk kan påvirke arbeidseffektiviteten eller forårsake personskader og materielle skader.

ADVARSEL!

Indikerer fare for alvorlig ulykke.

Vi forbeholder oss retten til at enkelte illustrasjoner og beskrivelser ikke alltid er i overensstemmelse med maskinen. Eksempler på slike detaljer kan være farger på kabler eller utforming og plassering av knapper og betjeningsdetaljer.

Oppbevar bruksanvisningen på et sikkert sted i nærheten av maskinen. Ved eventuelt videresalg må bruksanvisningen leveres sammen med maskinen.

2. TEKNISKE DATA

Biltema art. nr.: 17-683

Modell: ....Nedsenkbar pumpe DP 252

Spenning / frekvens: .....230 V \~ 50 Hz

Effekt: .....250 W

Strømkabel:....H05RN-F

Kabellengde: 10 m

Turtall: .....2850 r/min

Maks. trykkhøyde: .....6 m

Maks. vannmengde: .....7 m³/t

Maks. nedsenkingsdybde: . . . . 7 m

Arbeidsområde, vanntemperatur: 0–35 °C

Arbeidsområde, lufttemperatur: ..-5 til 40 °C

Maks. størrelse,

organiske partikler i vannet: ..5 mm

Minste vanndybde ved start: ..30 mm

Minste resterende vanndybde: .5 mm

Tilkobling: ....Innvendig BSP G 32 (1 ¼")

Lydeffekt (LWA): ....< 70 dB(A)

Isolasjonsklasse: ....Klasse I

Verneklasse: IP X8

Vekt: 4 kg

17-683 Nedsenkbar vannpumpe DP 252 kan brukes i hager og i og rundt bygninger for å pumpe rent og lett forurenset vann med partikkelstørrelse på maks. 5 mm (organisk forurensning). Den er konstruert for å arbeide med stor vannmengde og lavt arbeidstrykk. Den er egnet veddrenering ved oversvømmelse, for å pumpe vann fra en brønn, sjø eller elv, tømming av vannbeholdere og lignende i et begrenset tidsrom. All annen bruk er forbudt.

Pumpen må ikke brukes til:

• Å pumpe drikkevann, saltvann eller skittent vann.
• Å pumpe brannfarlige, eksplosive eller etsende væsker.
• Å tømme septiktanker.
• Kontinuerlig drift, for eksempel i hagedammer, ved oksygenering av akvarier, fiske- eller krepse-dammer eller for å holde båter isfrie.

Vær alltid oppmerksom på følgende punkter når maskinen brukes. Ta også hensyn til arbeidsplassens sikkerhetsforskrifter, og respekter alle lover, regler og forordninger som gjelder stedet maskinen brukes.

4.1 Arbeidsområde

• Barn og uvedkommende må ikke oppholde seg i arbeidsområdet.
• Pumpen må aldri brukes hvis det er badende eller vadende personer i vannet, for eksempel i et svømmebasseng. Ved tømming av svømmebasseng er det operatørens ansvar å holde personer ute av vannet.

4.2 Personlig sikkerhet

• Les alltid bruksanvisningen før bruk.
• La aldri dine vaner ved pumpen gjøre deg ufor-siktig.
• Dette produktet kan brukes av barn fra 8 år og eldre og av personer med nedsatt fysisk eller mental evne eller manglende erfaring og kunnskap dersom de er under oppsyn eller har fått instruksjoner om bruk av produktet på en sikker måte og forstår risikoene. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn.
• Barn må ikke leke med pumpen.

4.3 Bruk og vedlikehold

• Ikke bruk pumpen dersom den er defekt. Lever den til egnet serviceverksted for reparasjon.
• Pumpen må kun brukes til de oppgaver den er tiltenkt. Arbeidet er alltid tryggere og raskere hvis pumpen brukes til det den er konstruert for.
• Pumpens kapasitet må ikke overstiges.
• Pumpen må alltid bæres etter håndtaket.
• Unngå uønsket start ved å bryte strømmen før service og reparasjon eller når pumpen ikke er i bruk.

4.4 Strømsikkerhet

• Bruk jordfeilbryter som løser ut på maks. 30 mA (DIN VDE 0100T739). Det reduserer risikoen for eventuelle elektriske støt.
• Kontroller alltid at strømkabelen er hel før bruk. Behandle kabler varsomt, og beskytt dem mot varme, olje, skarpe kanter og bevegelige deler. Ikke trekk i kabelen for å trekke ut støpselet fra vegguttaket.
• Strømkabelen må umiddelbart fjernes fra veggut-taket hvis den er skadet.
• Fare for elektrisk støt, pumpens støpsel og eventuelle skjøteledninger må alltid beskyttes mot fuktighet og vann. Pumpen må aldri løftes etter strømkabelen. Kabelgjennomføringen kan skades, noe som kan føre til vannlekkasje som kan forårsake kortslutning og elektrisk støt.
• Bruk kun skjøteledninger som er godkjent for utendørs bruk og som er riktig dimensjonerte med tanke på lengde og tverrsnitt i forhold til uttatt strømstyrke.

• Eventuell skjøteledning må ikke være rullet opp på en trommel. Trekk ut hele ledningen fra trommelen.

• Eventuelle reparasjoner og kabelbytte må utføres av kvalifisert elektriker.

• Pumpen må kun kobles til strømuttak med samme spenning som angitt på pumpens typeskilt.

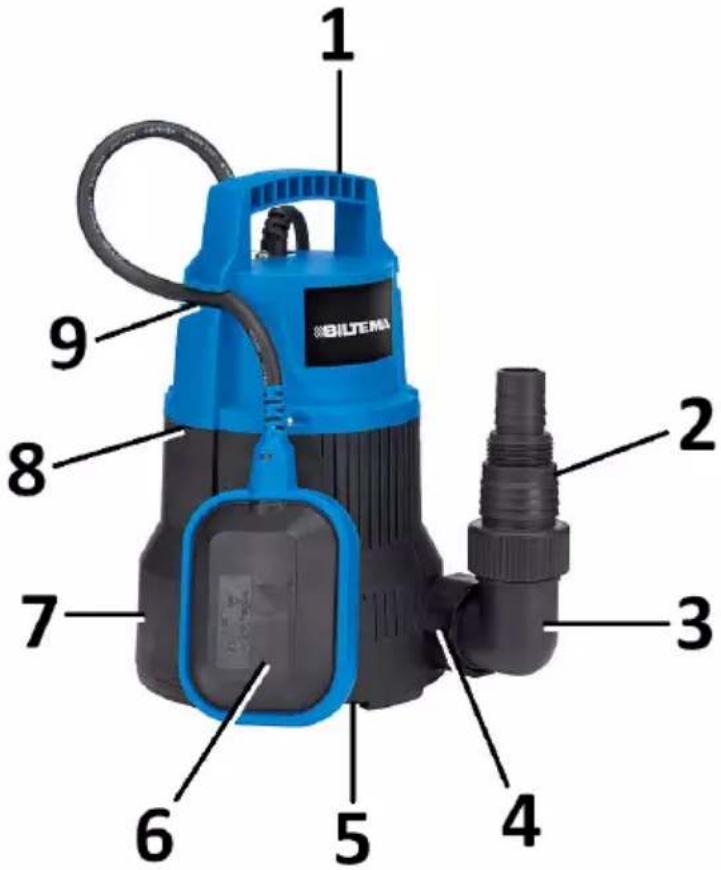

5. OVERSIKTSBILDE

1. Bærehåndtak
2. Slangekobling
3. Vinklet skjøtenippel
4. Utløp
5. Innsug
6. Nivåbryter (flottør)
7. Pumpehus med impeller
8. Luftehull
9. Kabelfeste for nivåbryter

6. MONTERING OG INSTALLASJON

Pakk pumpen forsiktig ut av emballasjen. Kontroller at den ikke har blitt skadet under transport. Kontroller at alle deler er fjernet fra emballasjen og at ingen deler mangler. Det skal medfølge:

• 1 stk. nedsenkbar vannpumpe
• 1 stk. vinklet skjøtenippel
• 1 stk. slangekobling

6.1 Montering av reip

Den nedsenkbare pumpen må aldri løftes etter strømkabelen. Hvis pumpen skal senkes ned i dypt vann, bør du feste et 10 m langt tau (medfølger ikke) i håndtaket (1). Nå kan pumpen løftes etter håndtaket (1) eller reipet.

6.2 Montering av slange

Slangekoblingen (2) er konstruert for slanger av ulike dimensjoner. Jo større indre slangediameter, desto bedre utnyttes pumpens kapasitet.

a. Skru på den vinklede skjøtenippel (3) i utløpet (4). Det kan hende du må sage av slangekoblingen (2) med en baufil, avhengig av slange eller kobling.

Slange innv. 25 mm

- Koble til slangen lengst ut.

Slange innv. 38 mm

- Kapp slangekoblingen ved snitt b.

c. Hvis slangen monteres rett på slangekoblingen (2) (25 eller 38 mm), må du bruke en slangekobling for å tette mellom slangen og koblingen.

Hvis slangen har gjenget kobling (G25 eller G32), kan du bruke gjengetape for å forhindre lekkasje.

OBS!

Utett kobling kan føre til at pumpen ikke fungerer som den skal.

7. HÅNDTERING

ADVARSEL!

Løft aldri pumpen etter strømkabelen. Det er fare for elektrisk støt når pumpen senkes ned i vann.

7.1 Beskyttelse mot termisk overoppheting

Pumpen er utstyrt med beskyttelse mot termisk overoppheting. Hvis motoren overopphetes, løser beskyttelsen ut. Motoren stopper og kan ikke startes igjen før det har gått 20 minutter når motoren er avkjølt igjen.

Det innebærer at pumpemotoren overbelastes. Sørg for at pumpen har bedre arbeidsforhold før arbeidet påbegynnes igjen.

OBS!

Hvis overopphetingsvernet utloses gjentatte ganger, kan det påvirke pumpens levetid.

Eksempler på forandringer:

• ∅ke slangediameteren
• Redusere trykkhøyden
• Redusere nedsenkingsdybden

7.2 Luftehull

Det er et luftehull (8) med innebygd tilbakeslagsventil på pumpen. Den brukes for å tømme pumpehuset for luft når pumpen senkes ned i vannet. Hvis vannivået er lavere enn luftehullet, vil det komme en tynn vannstråle ut av hullet. Det er helt normalt.

OBS!

Hvis pumpen senkes for fort ned i vannet, vil luftstrømmen stenge tilbakeslagsventilen i luftehullet, noe som fører til at pumpen ikke pumper vann.

7.3 Nivåbryter (6)

Nivåbryteren består av en strømkabel og en flottør og starter og stopper den elektriske motoren.

ON – Flottøren er vendt oppover.

OFF – Flottøren er vendt nedover.

Du kan justere start- og stopp-punktet for nivåbryteren (6) ved å justere lengden på strømkabelen mellom flottøren og festet (9). Strømkabelen må ikke være kortere enn 10 cm mellom festet og flottøren.

7.4 Bruk

OBS!

• Hvis det suges sand og grus inn i pumpen, kan impelleren skades. Hvis bunnen består av sand eller grus, må du la pumpen henge i tauet noen desimeter over bunnen. Du kan også legge ned en plate som pumpen kan stå på slik at den ikke suger inn partikler som kan skade eller blokkere impelleren.
• Du må aldri la pumpen gå tørr. For å unngå ma- skinskade må du umiddelbart stoppe pumpen när det ikke lenger kommer vann fra trykkslangen.
• Du må aldri redusere vannmengden, for eksempel med en kran, mens motoren er i gang. Den økte motstanden kan skade motoren.

Automatisk drift

Pumpen startes og stoppes automatisk avhengig av flottørens (6) posisjon. Hvis flottøren løftes av vannivået, vil pumpen starte. Når vannivået synker, vil flottøren gå tilbake til opprinnelig posisjon, og pumpen stoppes.

OBS!

Hvis pumpen senkes for fort ned i vannet, vil luften stenge tilbakeslagsventilen i luftehullet, noe som fører til at pumpen ikke pumper vann.

a. Senk pumpen ned i vannet. Pumpen kan enten henge i reipet eller plasseres på fast og flatt underlag. Pumpen må ikke være mer enn 7 meter under vannoverflaten.
b. Kontroller at flottøren kan beveges fritt.
c. Koble støpselet til et vegguttak.

OBS!

Hvis pumpen senkes for fort ned i vannet, vil luftstrømmen stenge tilbakeslagsventilen i luftehullet, noe som fører til at pumpen ikke pumper vann.

Manuell drift

Hvis flottøren sitter fast når den er vendt oppover, kan pumpen kjøres manuelt uavhengig av vann-nivået. Når pumpen startes, må vannivået være høyere enn den øverste delen av pumpehuset (a). Deretter kan den kjøres manuelt til den suger luft inn i inntaket ved nivå (b), som er minst 3 mm over bunnen hvis pumpen står i vater.

OBS!

Hvis pumpen senkes for fort ned i vannet, vil luften stenge tilbakeslagsventilen i luftehullet, noe som fører til at pumpen ikke pumper vann.

a. Fest flottøren slik at den vender oppover.
b. Senk pumpen ned i vannet. Pumpen kan enten henge i reipet, eller plasseres på fast og flatt underlag. Pumpen må ikke være mer enn 7 meter under vannoverflaten.
c. Koble støpselet til et vegguttak.
d. Koble støpselet fra vegguttaket for å stoppe pumpen.

8. OPPBEVARING

OBS!

Pumpen må ikke oppbevares nedsenket i vann i mer enn en uke hvis den ikke er i bruk.

• Rengjør og tørk av pumpen.
• Ved behov må du smøre pakningen på impellerakslingen med universalfett.
• Kontroller at strømkabelen er uskadet.
• Oppbevar pumpen i et tørt og frostfritt rom.

Støpselet må ikke være koblet til vegguttaket ved rengjøring og vedlikehold.

Pumpen krever minimalt med vedlikehold. Ved behov, eller en gang i året, eller før den skal lagres over lengre tid.

9.1 Vedlikehold

a. Tørk av utsiden av pumpen med en fuktig klut. b. Skru løs de tre skruene (20), og løsne bunnplaten (21).

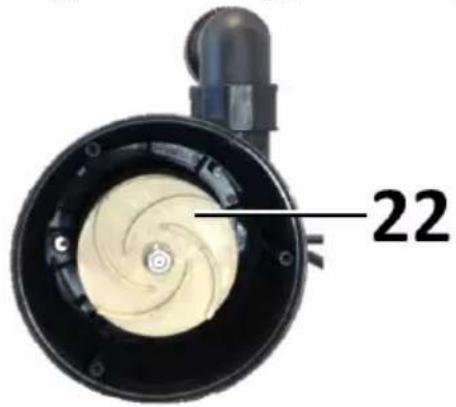

c. Rengjør impelleren (22) med en fuktig klut. Hvis det er mye alger eller lignende, kan du bruke en oppvaskbørste dyppet i mildt oppvaskmiddel.

d. Rengjør bunnplaten og pumpehuset.
e. Ved behov kan du smøre pakningen på impellerakslingen med universalfett. Roter deretter impelleren ca. 10 omdreininger.
f. Skyll de rengjorte delene i rent vann.
g. Tørk av impelleren, pumpehuset og bunnplaten med en tørr klut.
h. Skru tilbake pumpehuset, kontroller at O-ringen sitter riktig og skru deretter fast bunnplaten.

9.2 Feilsøking

ADVARSEL!

Bytte av impeller eller strømkabel må kun utføres av kvalifisert reparatør med kunnskap om hvordan det skal gjøres. Feil reparasjon fører til risiko for elektrisk støt når pumpen senkes ned i vann.

PROBLEM ÅRSAK L∅SNING

Pumpen starter ikke– impelleren snurrer ikke.	a. Støpselet er ikke koblet til vegguttaket.b. Det er ikke strøm i vegguttaket.c. Overopphetingsvernet er utløst.d. Impelleren er blokkert.e. Nivåbryteren kan ikke bevege seg fritt.f. Nivåbryteren har for kort kabel.	a. Koble støpselet til vegguttaket.b. Kontroller at støpselet/sikringen er hel og at jordfeil-bryteren ikke har løst ut.c. Undersøk og reparer årsaken.c. Rengjør pumpehuset og impelleren, smør pakningen og roter deretter impelleren ti omdreininger.e. Kontroller at den kan beveges fritt.f. Kontroller at kabelen er minst 10 cm mellom feste og flottør.
Pumpen stop-per ikke	a. Nivåbryteren kan ikke bevege seg fritt.b. Nivåbryteren har for kort kabel.	a. Kontroller at den kan beveges fritt.b. Kontroller at kabelen er minst 10 cm mellom feste og flottør.
Motoren går, impelleren snurrer, men det kommer ikke vann ut.	a. Pumpehuset er fullt av luft.b. For høy trykkhøyde.c. Pumpen er for dypt nedsenket under vannoverflaten.d. Vannmengden er redusert.	a. Vann-nivået er ikke høyere enn den øverste delen av pumpehuset. Luftehullet er tilstoppet.b. Kontroller trykkhøyden og valg av utløp og trykk-slange.c. Heis pumpen nærmere vannoverflaten.d. Kontroller trykkslangen.
Overopphe-tingsvernet er utløst.	a. Blokkert innsug.b. Impelleren er blokkert.c. For varmt vann.d. Vannmengden i trykkslangen er redusert.	a. Rengjør bunnplaten.b. Rengjør impeller og pumpehus.c. Vanntemperaturen må ikke overstige 35 °C.d. Kontroller trykkslangen.
Jordfeilbryteren løser ut.	a. Støpselet er vått.b. Strømledningen er skadet.c. Pumpen har blitt løftet etter strøm-kabelen slik at vann har trengt inn i pumpemotoren.	a. Tørk av støpselet og vent til støpsel og vegguttak er helt tørre.b. Kontakt kvalifisert serviceverksted.c. Kontakt kvalifisert serviceverksted.

10. MILJ∅

Elavfall

Elektriske og elektroniske produkter, inkludert alle typer batterier, skal leveres til gjenvinning. (I samsvar med direktiv 2012/19/EU og 2006/66/EC).
