BRUKSANVISNING 14-795 Biltema

Dette stabile huskestativet er perfekt for lek i egen hage med husker for opptil 4 barn. To enkelthusker med seter av UV-bestandig plast og en dobbelthuske for to. Stativet er beregnet for utendørs bruk og har fotplater for festing i marken. CE-godkjent og godkjent etter leketøystandard EN 71.

Advarsel

Kun for hjemmebruk. Kun beregnet for barn mellom 3 og 12 år som veier maks. 50 kg. Barn under 3 år må ikke bruke husken pga. fall- og skaderisiko. Skal brukes under tilsyn av en voksen. Produktet er kun beregnet for bruk utendørs i privat hage. Må ikke plasseres/installeres på betong, asfalt eller annen hard overflate.

SYMBOLER

maks 50 kg

SIKKERHETSINSTRUKSJONER

• Huskestativet må monteres av en voksen.
• Husken må ikke brukes av barn under 3 år pga. fall- og skaderisiko. For barn under 3 år kreves det et spesielt babysete.
  • Gå aldri fra barn alene i husken.
• Kontroller bolter og muttere jevnlig i løpet av sesongen. Ekstra viktig er det å kontrollere i begynnelsen av sesongen.

• Smør inn bevegelige metalldeler på huskestativet.

• Kontroller huskesetene med henblikk på skader. Skift ut dersom skader skulle oppdages.

• Kontroller tauene med henblikk på slitasje. Tauene skal skiftes ut hver 18. måned.
• Huskestativet bør plasseres på gress minst 2 meter fra bygninger eller andre gjenstander som gjerder, garasjer, hengende grener, strømkabler etc. for å redusere ulykkesrisikoen ved et eventuelt fall.
• Se til at huskesetene henger minst 35 cm over bakken.
• Huskestativet må festes ordentlig i bakken. Installer huskestativet med medfølgende fester.
• Unngå løst hengende klær og sykkelhjelm pga. risikoen for at disse skal sette seg fast i noe under lek.
• Hver huske må ikke belastes med mer enn 50 kg. Totalt må huskestativet ikke belastes med mer enn 200 kg.
• For sikkerhets skyld kan en voksen prøvesitte husken etter montering for å sjekke at den sitter ordentlig fast.

MONTERINGSANVISNING

Før du går i gang

For at monteringen skal gå lettere, bør to voksne utføre dette arbeidet sammen. Kontroller at alle deler er med i forpakningen. Kontakt Biltema om noe skulle mangle eller være skadet.

Nødvendig verktøy

10, 11 og 13 mm ringnøkkel eller skiftenøkkel og medfølgende unbrakonøkkel.

OBS! Vær forsiktig når du monterer huskestativet slik at du ikke riper lakken. Dette kan innebære at fukt trenger inn i konstruksjonen slik at det oppstår rust.

DELER

Toppbjelke slett Toppbjelke stanset

A

L

Kroker x 4

Håndtak for dobbelthuske x 2 Håndtak for dobbelthuske x 2

D

E
Setestang for dobbelthuske x 2

F
Bakkefester x 4

Forankringsutstyr x 4

Sete for dobbelthuske x 2

H

Benfester x 2

I

Plasthylser x 8

J

Fotstøtte for dobbelthuske x 2

Monteringsdeler for stativ

F6
F7
F8
F9
F10
F13

F5

M6 hettemutter x 20

M6 skive x 28

50 mm plastgjennomføring x 2

Plastbeskyttelse x 4

M8 hettemutter x 6

M8 skive x 6

Treskruer for bakkefeste x 8

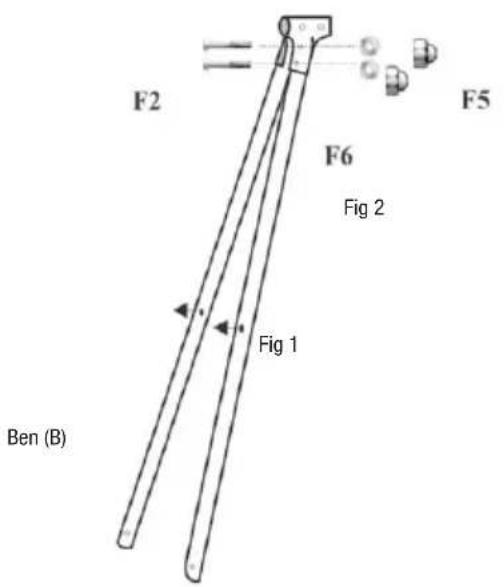

1. Monter bena (B) i benfeste (H), se fig 1. Bruk 56 mm 6-kantbolt (F2), M6 skiver (F6) og M6 hettemutter (F5). Se til at bena har to hull oppe, se fig. 1 og 2.

1. Sett sammen de to toppbjelkene (A) og fest med skruene (F11) M8 x 60 mm som vist i fig. 3. Se til at bolthodene er på oversiden av toppbjelken, og at skivene er under M8 hettemutrene.

2. Fest de to benparene med festene (B + H) i toppbjelken (A). Se til at bena skrår utover, og at hullene i benfestene passer i hullene på endene av toppbjelken, se fig. 4. Fest med 70 mm 6-kantbolt (F1), 2 skiver (F6), en på hver side av festet og M6 hettemutter (F5).

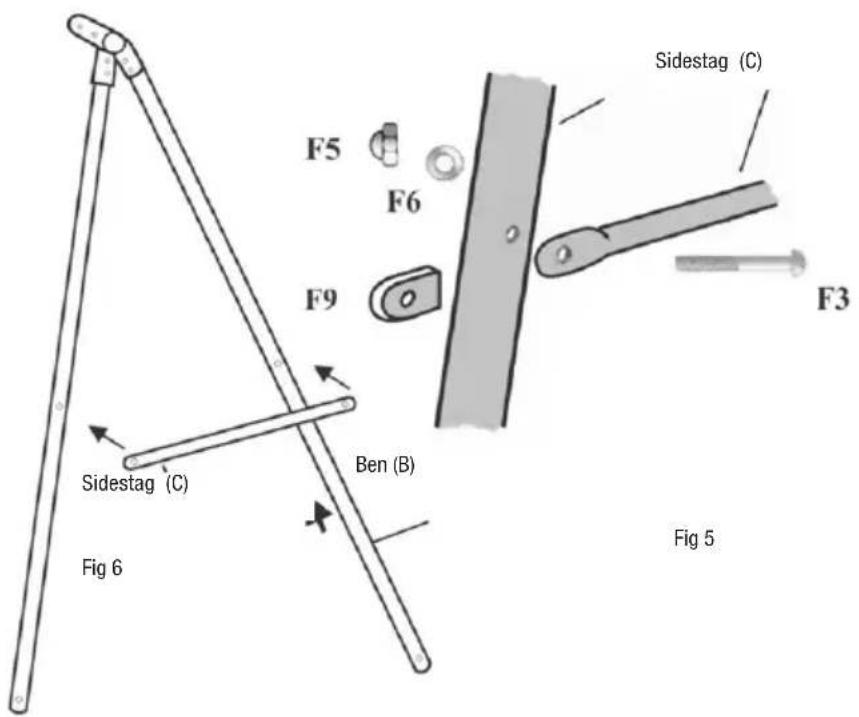

1. Fest sidestagene (C) på benparene, se fig. 5. Sett plastbeskyttelsene (F9) over endene på sidestagene (C). Fest med unbrakobolt (F3), skive (F6) og M6 hettemutter (F5) i hullene på bena, se fig. 6. Stram boltene.

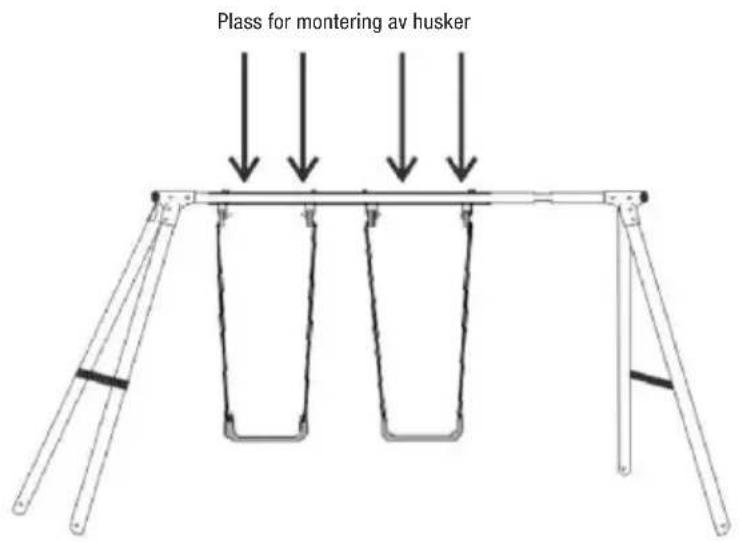

1. Monter tauhuskene (K) på beregnet plass på toppbjelken, se fig. 6. Stikk J-krokene (L) gjennom hullene i festet der tauet sitter fast, se fig. 7, og deretter gjennom toppbjelken. Fest med M8 skive (F10) og M8 hettemutter (F9), se fig. 8.

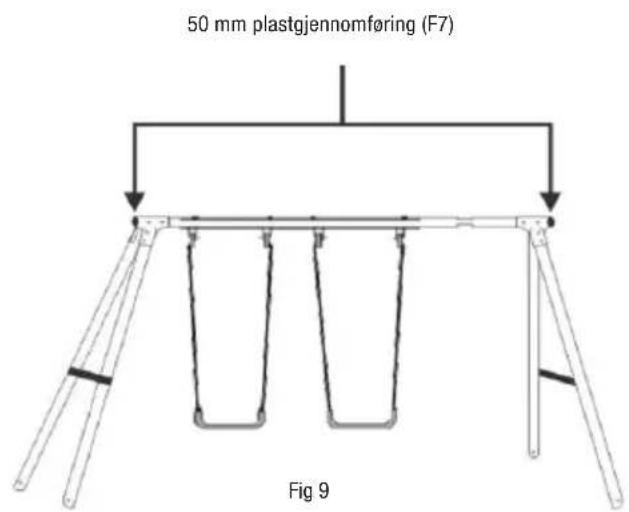

1. Trykk 50 mm plastgjennomføringene (F7) inn i hver ende av toppbjelken, se fig. 9 og 10.


Montere dobbelthuske

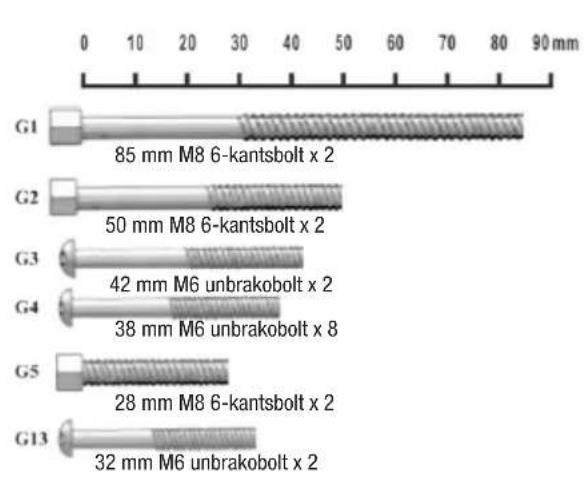

Medfølgende monteringsdeler

25 mm plastgjennomføring x 2
G12

Plasthylse x 8

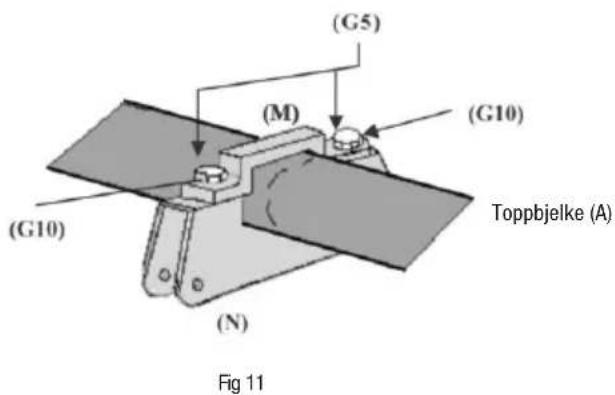

1. Fest det øvre og nedre festet (M og N) til dobbelthusken på toppbjelken (A) med 28 mm M8 6-kantbolt (G5), M8 skiver (G10) og M8 nylonmutter (G9). Se til at festet sitter ordentlig fast på toppbjelken. Se fig. 11 og 12.

1. Trykk plastgjennomføringene (G11) inn i den øvre enden av håndtakene til dobbelthusken (D). Trykk i plasthylsene (G12) på begge sider av håndtakene. Sett deretter håndtakene i festet, og fest med 50 mm M8 6-kantbolt (G2), M8 skiver (G10 og M8) hettemutter (G8). Se fig. 13. Gjenta monteringen for det andre håndtaket.

Fig 13

1. Trykk plasthylser (G11) inn i sidehullene på håndtakene. Fest sittestagene (E) til håndtakene (D) med 85 mm M8 6-kantbolt (G1), M8 skiver (G10) og M8 hettemuttere (G8). Se til at hullene for setene til dobbelthusken er oppover.
2. Fest fotstøtten (J) til den nedre delen av håndtakene med 42 mm unbrakobolt (G3), M6 skiver (G7) og M6 hettemuttere (G6). Stram alle muttere. Se fig. 14.
3. Monter de to setene (G) på dobbelthusken med 39 mm unbrakobolt (G4), M6 skiver (G7) og M6 hettemuttere (G6). Stram alle muttere. Se fig. 15.

Sittestag (E)

Fig 14

Viktig! Huskestativet må være sikkert festet i bakken for å ikke velte. Huskestativet kan forankres i plenen ved hjelp av betong (medfølger ikke).

• Monter bakkefestene (F) på husken med skruene F12.
• Grav en grop for hvert ben i plenen, ca. 300 mm i diameter og 350 mm dyp. Fyll med betong.
• Sett en forankringsenhet (R) gjennom respektivt bakkefeste ned i betongen.
  • La betongen tørke.
• Dekk over betongen med sand eller lignende for å unngå at barna snubler eller skader seg på metallet.

ALTERNATIV FESTEMETODE

Man kan også montere bakkefestene (F) på husken med skruene F12 og skru bakkefestet (F) fast i lange treplanker (medfølger ikke) med treskruene (F13). For å redusere risikoen for at husken skal velte, bruk minst 95 x 45 mm planker som er ca. 4 m lange. Vær likevel forsiktig ved husking, fordi plankene ikke er forankret i bakken.
