KÄYTTÖOHJE 14-795 Biltema

Tarkoitettu kotikäyttöön omalle pihalle

GYNGE

Tämä vakaa keinu on tarkoitettu omalle pihalle enintään 4 lapselle. 2 yhden lapsen keinua ja kahden lapsen keinu. Istuimet UV-kestävää muovia. Runko on tarkoitettu ulkokäyttöön. Sen jalkalevyt kiinnitetään maahan. CE-hyväksytty, hyväksytty leikkikalustandardin EN 71 mukaisesti.

Varoitus

Vain kotikäyttöön. Vain 3–12-vuotaille lapsille, jotka painavat enintään 50 kg. Alle 3-vuotiaat lapset eivät saa käyttää keinua putoamis- ja vahingoittumisvaaran vuoksi. Käytettävä aikuisen valvonnassa. Tarkoitettu vain ulkokäyttöön omalla pihalla. Ei saa sijoittaa/asentaa betoniin, asvalttiin tai muuhun kovaan pintaan.

SYMBOLIT

suurin paino 50 kg

TURVAOHJEET

• Aikuisen on koottava keinu.
- Alle 3-vuotiaat lapset eivät saa käyttää keinua putoamis- ja vahingoittumisvaaran vuoksi. Alle 3-vuotiaiden lasten on istuttava erityisessä lastenistuimessa.
- Älä koskaan jätä lasta keinumaan yksin.
- Tarkista pultit ja mutterit säännöllisesti käyttökauden aikana. On erityisen tärkeää tarkistaa ne käyttökauden alkaessa.
• Voitele keinun liikkuvat metalliosat.

• Tarkista, että keinuistuimet ovat ehjiä. Vaihda ne, jos niissä on vaurioita.
• Varmista, että köydet eivät ole kuluneet. Köydet on vaihdettava 18 kuukauden välein.
• Keinun runko on asetettava nurmikolle vähintään 2 metrin päähän rakennuksesta tai esimerkiksi aidasta, riippuvista oksista tai sähköjohdoista, jotta putoamisen aiheuttama onnettomuuden vaara vähenee.
• Varmista, että keinun istuimet roikkuvat vähintään 35 cm:n korkeudella maasta.
• Keinun runko on kiinnitettävä maahan kunnolla. Kiinnitä keinun runko mukana toimitettavilla kiinnikkeillä.
• Löysällä roikkuvia vaatteita ja pyöräilykypärää on vältettävä, sillä ne voivat tarttua kiinni keinumisen aikana.
• Kunkin keinuistuimen enimmäiskuormitus on 50 kg. Keinun rungon enimmäiskuormitus on 200 kg.
• Turvallisuuden varmistamiseksi aikuinen voi koeistua keinun kokoamisen jälkeen.

KOKOAMISOHJE

Ennen kuin aloitat

Kokoaminen sujuu helpommin, jos siihen osallistuu kaksi aikuista.

Varmista, että pakkaus sisältää kaikki osat. Jos jotain puuttuu tai on vaurioitunut, ota yhteys Biltema.

Seuraavat työkalut tarvitaan

10, 11 ja 13 mm:n kiintoavaimet tai jakoavain ja mukana toimitettu kuusioavain.

Huomio! Kokoa keinun runko varovaisesti, jotta maalipintaan ei tule naarmuja. Niiden kautta voi päästä kosteutta rakenteeseen, jolloin se ruostuu.

TOIMITUKSEN SISÄLTÄMÄT OSAT

Sileä yläpalkki Stanssattu yläpalkki

A

L

Koukut x 4

K
Keinut x 2
M
Kaksoskeinun yläkiinnike x 1
N
Kaksoskeinun alakiinnike x 1
0
Kaksoskeinut 25 mm:n välikappaleet x 2
P
Rungon kokoamisosat
Q
Kaksoskeinun kokoamisosat

Jalat x 4 Jalat x 4

B

Sivutuet x 2

C

Kaksoskeinun kahvat x 2 Kaksoskeinun kahvat x 2

D

E

Maakiinnikkeet x 4

F

Kaksoskeinun istuin x 2

H

Jalkakiinnikkeet x 2

I

Muovihylsyt x 8

J

Kaksoskeinun jalkatuet x 2

Rungon kokoamisosat

F5

M6 -hattumutteri x 20

F6

M6-aluslevy x 28
F7

50 mm muovinen läpivienti x 2

F8

Muovinen suojus x 4

F9

M8-hattumutteri x 6

F10

M8-aluslevy x 6

F13

Puuruuvi maakiinnikettä varten x 8

1. Asenna jalat (B) kiinnikkeeseen (H). Ks. kuva 1. Käytä 56 mm:n 6-kulmapultteja (F2), M6-aluslevyjä (F6) ja M6-hattumuttereita (F5). Huomaa, että jalkojen yläosassa on 2 aukkoa. Ks. kuvat 1 ja 2.

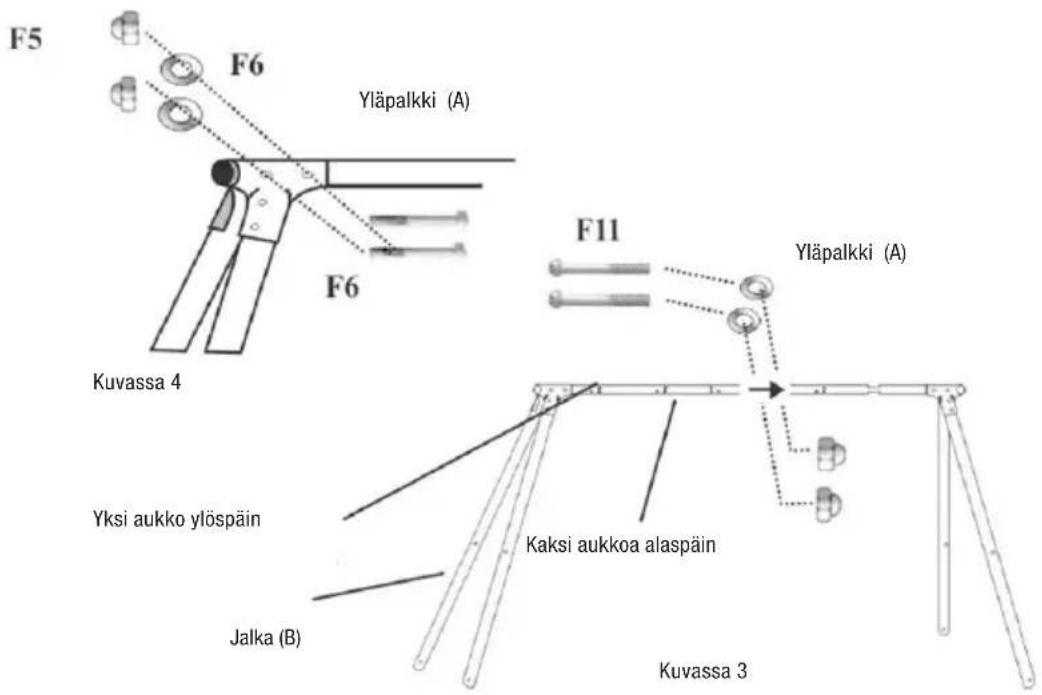

1. Kokoa kaksi yläpalkkia (A). Kiinnitä M8 x 60 mm:n ruuveilla (F11) kuvassa 3 näkyvällä tavalla. Varmista, että pulttien kuvut jäävät yläpalkin yläpuolelle ja että M8-hattumutterien alapuolella on aluslevyt.

2. Kiinnitä molemmat jalkaparit (B + H) yläpalkkiin (A). Varmista, että jalat osoittavat ulospäin ja että jalkojen kiinnikkeet sopivat yläpalkin päiden aukkoihin. Lisätietoja on kuvassa 4. Kiinnitä 70 mm:n 6-kulmapulteilla (F1), 2 aluslevyllä (F6), yksi kiinnikkeen molemmille puolille, ja M6-hattumuttereilla (F5).

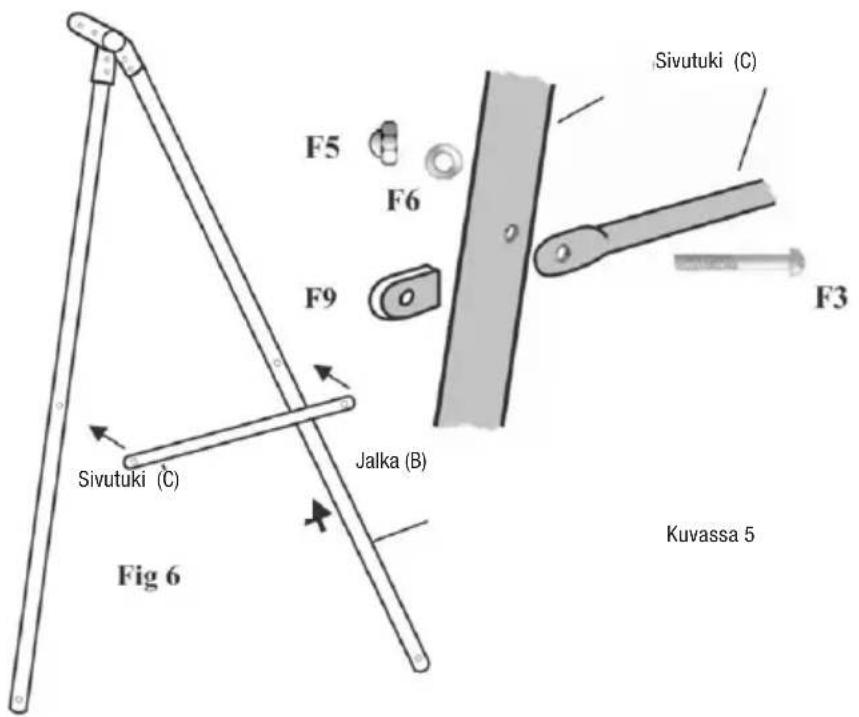

1. Kiinnitä sivutuki (C) jalkapariin kuvassa 5 näkyvällä tavalla. Kiinnitä muoviset suojuket (F9) sivutuen päihin (C). Kiinnitä kuusiopulteilla (F3), aluslevyillä (F6) ja M6-hattumuttereilla (F5) jalkojen aukkoihin kuvassa 6 näkyvällä tavalla. Kiristä pultit.

1. Kiinnitä keinujen köydet (K) yläpalkkiin niille tarkoitettuihin paikkoihin kuvassa 6 näkyvällä tavalla. Kiinnitä J-koukut (L) köyden kiinnikkeeseen kuvassa 7 näkyvällä tavalla ja yläpalkin läpi. Kiinnitä M8-aluslevyillä (F10) ja M8-hattumuttereilla (F9) kuvassa 8 näkyvällä tavalla.

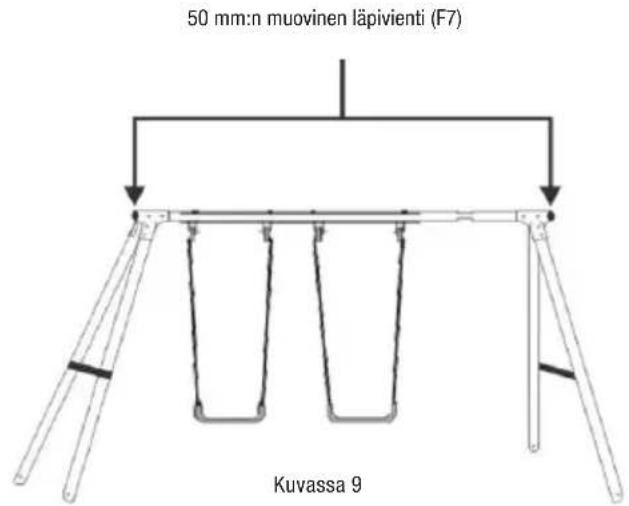

1. Paina 50 mm:n muoviset läpiviennit (F7) yläpalkin päätyihin kuvissa 9 ja 10 näkyvällä tavalla.


Kaksoskeinun kokoaminen

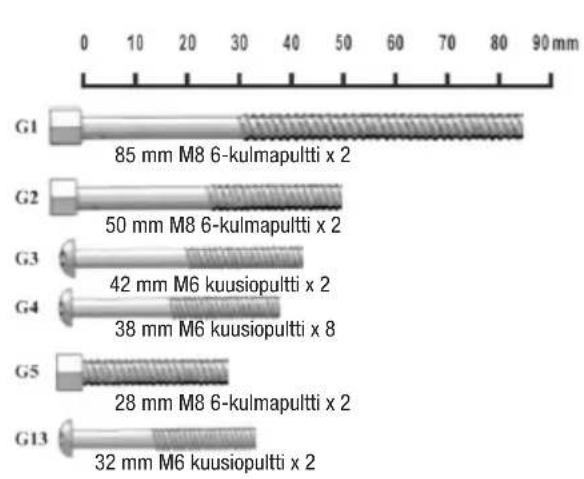

Mukana toimitetut asennustarvikkeet

25 mm muovinen läpivienti x 2

G12

Muovinen hylsy x 8

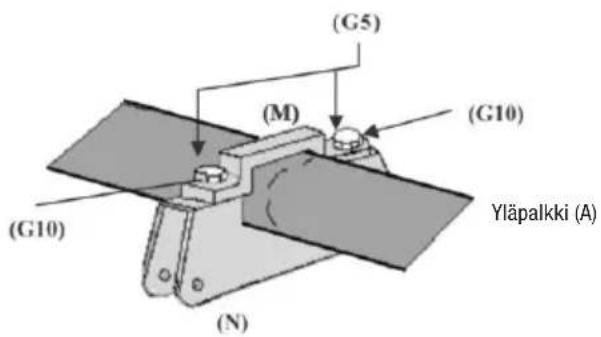

1. Kiinnitä kaksoskeinun ylempi ja alempi kiinnike (M ja N) yläpalkkiin (A) 28 mm:n M8-kuusiopulteilla (G5), M8-aluslevyillä (G10) ja M8-nylonmuttereilla (G9). Varmista, että kiinnike on kiinnitetty yläpalkkiin kunnolla. Lisätietoja on kuvissa 11 ja 12.

Kuvassa 11

Yläpalkki (A)
25 mm:n välikappale (0)

Kuvassa 12

1. Paina muoviset läpiviennit (G11) kaksos-keinun (D) kahvojen yläpäihin. Paina muoviset hylsyt (G12) kahvojen molempiin päihin. Kiinnitä kahvat kiinnikkeeseen 50 mm:n M8-kuusiopulteilla (G2), M8-aluslevyillä (G10) ja M8-hattumuttereilla (G8). Lisätietoja on kuvassa 13. Kokoa toinen kahva samalla tavalla.

Kuvassa 13

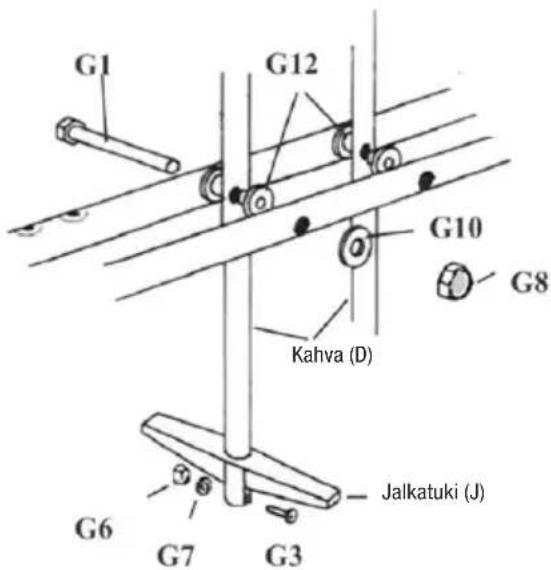

1. Paina muoviset hylsyt (G11) kahvan sivuauk- koihin. Kiinnitä istuintuki (E) kahvaan (D) 85 mm:n M8-kuusiopulteilla (G1), M8-alusle- vyillä (G10) ja M8-hattumuttereilla (G8). Varmista, että kaksoskeinun istuinten aukot osoittavat ylöspäin.
2. Kiinnitä jalkatuet (J) kahvojen alaosaan 42 mm:n pulteilla (G3), M6-aluslevyillä (G7) ja M6-hattumuttereilla (G6). Kiristä kaikki mutterit. Lisätietoja on kuvassa 14.

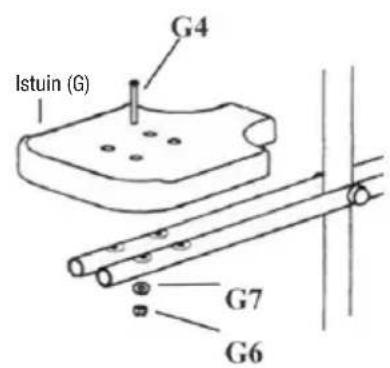

3. Kiinnitä molemmat istuimet (G) kaksos-keinuun 39 mm:n pulteilla (G4), M6-aluslevy-illä (G7) ja M6-hattumuttereilla (G6). Kiristä kaikki mutterit. Lisätietoja on kuvassa 15.

Istuintuki (E)

Kuvassa 14

Kuvassa 15

KIINNITTÄMINEN MAAHAN

Tärkeää! Keinun runko on kiinnitettävä maahan tukevasti, jotta se ei kaadu. Keinun runko voidaan kiinnittää nurmikkoon valamalla betonia (hankittava erikseen).

• Kiinnitä maakiinnikkeet (F) keinun runkoon F12-ruuveilla.
• Kaiva jokaista jalkaa varten nurmikkoon läpimitaltaan 300 mm:n ja syvyydeltään 350 mm:n kuoppa. Täytä se betonilla.
• Työnnä ankkurointikiinnikkeet (R) maakiinnikkeiden läpi betoniin.
  • Anna betonin kuivua.
• Peitä betonivalut esimerkiksi hiekalla, jotta lapset eivät kompastu metalliosiin.

VAIHTOEHTOINEN KIINNITYSMENETELMÄ

Maakiinnikkeet (F) voidaan kiinnittää keinun runkoon myös F12-ruuveilla. Lisäksi maakiinnike (F) voidaan kiinnittää puuruuveilla (F13) pitkiin puulankkuihin (hankittava erikseen). Keinun rungon kaatumisvaaran vähentämiseksi käytä noin 4 metriä pitkiä vähintään 95 x 45 mm:n lankkuja. Jos lankkuja ei ole ankkuroitu maahan, keinua on käytettävä varovaisesti.
