BRUGSANVISNING 14-795 Biltema

Beregnet for hjemmebruk i privat hage

KEINU

Beregnet til hjemmebrug i privat have

Dette stabile gyngestativ er perfekt til leg i egen have. Med gynger til op til 4 børn. To enkeltgynger med sæder af UV-bestandig plast og en såkaldt tvillingegynge til to. Stativet er beregnet til udendørs brug og har fodplader til forankring i jorden. CE-godkendt og godkendt iht. legetøjsstandard EN 71.

Advarsel

Kun til hjemmebrug. Kun beregnet til børn mellem 3 og 12 år, som vejer maks. 50 kg. Børn under 3 år må ikke benytte gyngen, da der kan være fare for at falde og komme til skade. Skal anvendes under opsyn af en voksen. Produktet er kun beregnet til udendørs brug i privat have. Må ikke placeres/installeres på beton, asfalt eller på andre hårde overflader.

SYMBOLER

maks 50 kg

SIKKERHEDSINSTRUKTIONER

• Gyngestativet skal monteres af en voksen.

- Gyngen må ikke anvendes af børn under 3 år pga. fare for fald og skader. Til børn under 3 år er et specielt babysæde nødvendigt.

- Efterlad aldrig børn alene ved gyngen.

- Kontroller regelmæssigt bolte og møtrikker i løbet af sæsonen. Især er det vigtigt at kontrollere i starten af sæsonen.

- Smør bevægelige metaldele på gyngestativet.

- Kontroller, at gyngens sæder ikke har skader. Udskift, hvis der opdages skader.

- Kontroller tovene, så de ikke er slidte. Tovene skal udskiftes hver 18. måned.

- Gyngestativet skal placeres på græs mindst 2 m fra bygninger eller andre genstande som stakit, garage, nedhængende grene, elledninger etc., så faren for ulykker mindskes, hvis barnet falder af.

- Sørg for, at gyngens sæder er mindst 35 cm over jorden.

- Gyngestativet skal forankres ordentligt i jorden. Installer gyngestativet med medfølgende forankringer.

- Undgå løstsiddende tøj og cykelhjelm, som kan sidde fast under legen.

- Hver gynge må ikke belastes med mere end 50 kg. I alt må gyngestativet ikke belastes med mere end 200 kg.

- For en sikkerheds skyld kan en voksen prøvesidde gyngen, efter at den er opsat for at se, om den sidder ordentligt fast.

MONTERINGSVEJLEDNING

Inden du starter

Det anbefales, at to voksne hjælpes ad, så opsætningen lettes.

Kontroller, at alle dele er med i pakken. Kontakt Biltema, hvis nogen af dens dele er beskadi-gede eller mangler.

Følgende værktøj er nødvendigt

10, 11 og 13 mm ringnøgle eller skiftenøgle samt medfølgende unbrakonøgle.

OBS! Vær forsigtig, når du monterer gyngestativet, så du ikke ridser malingen. Dette kan bevirke, at der kommer fugt til konstruktionen, og den ruster.

MEDF∅LGENDE DELE

Topbjælke glat Topbjælke udskåret

A

M ∅verste fastgørelse til tvillingegynge x 1
N Nederste fastgørelse til tvillingegynge x 1
O Afstandsstykke 25 mm til tvillingegynge x 2
P Monteringsdele til stativet
Q Monteringsdele til tvillingegynge

Ben x 4 Ben x 4

B

Sidestiver x 2

C

Håndtag til tvillingegynge x 2 Håndtag til tvillingegynge x 2

D

E

Jordforankringer x 4

F

H

Benfastgørelser x 2

I

Plastmuffer x 8

Træskrue til jordforankringer x 8

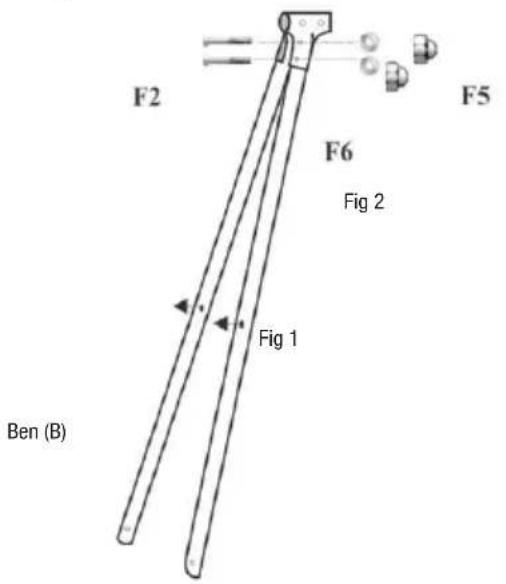

1. Monter benene (B) i benfastgørelserne (H), se fig. 1. Brug 56 mm 6-kantsbolte (F2), M6 skiver (F6) og M6 kuppelmøtrikker (F5). Sørg for, at benene har to huller opad, se fig. 1 og 2.

1. Sæt de to topbjælker (A) sammen og gør dem fast med skruerne (F11) M8 x 60 mm som på fig. 3. Sørg for, at bolthovederne er på topbjælkens overside, og at skiverne er under M8 kuppelmøtrikkerne.

2. Gør de to benpar fast med fastgørelserne (B + H) i topbjælken (A). Sørg for, at benene har en hældning udad, og at hullerne i benfastgørelserne passer i hullerne på topbjælkens ender, se fig 4. Fastgør med 70 mm 6-kantsbolt (F1), 2 skiver (F6), en på hver side af fastgørelsen og M6 kuppelmøtrikker (F5).

1. Fastgør sidestiverne (C) på benparene, se fig. 5. Sæt plastbeskyttelsen (F9) over sidestivernes ender (C). Fastgør med unbrakobolt (F3), skive (F6) og M6 kuppelmøtrikker (F5) i benenes huller, se fig. 6. Spænd boltene til.

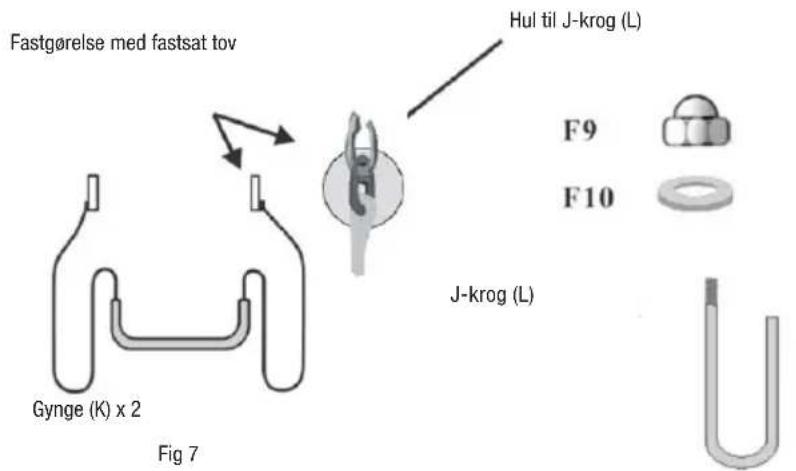

1. Monter gyngernes tov (K), hvor de skal være på topbjælken, se fig. 6. Stik J-krogene (L) gennem hullerne i fastgørelsen, hvor tovet sidder fast, se fig. 7 og derefter gennem topbjælken. Fastgør med M8 skiver (F10) og M8 kuppelmøtrikker (F9), se fig. 8.

1. Tryk 50 mm plastgennemføringerne (F7) i hver ende af topbjælken, se fig. 9 og 10.

Montering af tvillingegynge

1. Fastgør den øverste og nederste fastgørelse (M og N) til tvillingegyngen på topbjælken (A) med 28 mm M8 6-kantsbolte (G5), M8 skiver (G10) og M8 nylonmøtrikker (G9). Sørg for, at fastgørelsen sidder ordentligt fast på topbjælken. Se fig. 11 og 12.


1. Tryk plastgennemføringerne (G11) i hver ende af håndtagene til tvillingegyngen (D). Tryk plastmufferne (G12) i på begge sider af håndtagene. Sæt derefter håndtagene i fastgørelsen og gør fast med 50 mm M8 6-kantsbolte (G2), M8 skiver (G10) og M8 kuppelmøtrikker (G8). Se fig. 13. Gentag monteringen for de andre håndtag.

Fig 13

1. Tryk plastmufferne (G11) i håndtagenes sidehuller. Gør siddestangen (E) fast til håndtagene (D) med 85 mm M8 6-kantsbolte (G1), M8 skiver (G10) og M8 kuppelmøtrikker (G8). Sørg for, at hullerne til tvillingegyngens sæder vender opad.
2. Gør fodstøtten (J) fast til den underste del af håndtagene med 42 mm unbrakobolte (G3), M6 skiver (G7) og M6 kuppelmøtrikker (G6). Spænd alle møtrikker til. Se fig. 14.
3. Monter begge sæder (G) på tvillingegyngen med 39 mm unbrakobolte (G4), M6 skiver (G7) og M6 kuppelmøtrikker (G6). Spænd alle møtrikker til. Se fig. 15.

Fig 14

FORANKRING I JORDEN

Vigtigt! Gyngestativet skal være sikkert forankret i jorden, så det ikke vælter. Gyngestativet kan forankres i græsplænen med beton (medfølger ikke).

• Monter jordforankringerne (F) på gyngen med skruerne F12.
• Grav et hul til hvert ben i græsplænen, ca. 300 mm i diameter og 350 mm dybt, og fyld med beton.
• Sæt en forankringsanordning (R) gennem den respektive jordforankring, ned i betonen.
  • Lad betonen hærde.
• Dæk betonen med sand eller lignende, så børnene undgår at snuble eller skades af metallet.

ALTERNATIV FORANKRINGSMETODE

Man kan også montere jordforankringerne (F) på gyngen med skruerne F12 og skrue jordforankringen (F) fast i lange træplanker (medfølger ikke) med træskruerne (F13). Undgå, at gyngen tipper ved at bruge mindst 95 x 45 mm planker, som er cirka 4 m lange. Vær alligevel forsigtig, når der gynges, da plankerne jo ikke er forankret i jorden.
