Produkttype	Overjords basseng vannpumpe
Modell	Filter System Pro Classic 800
Merke	Swim & Fun
Strømningshastighet	Omtrent 8000 L/t (2110 GPH)
Strømforbruk	500 W
Spenning	220-240 V, 50 Hz
Pumpetype	Enkelthastighets sentrifugalpumpe
Maksimal løftehøyde	6 meter (19,7 fot)
Filterkompatibilitet	Kompatibel med sand-, patron- eller DE-filtre (selges separat)
Slangetilkoblinger	1,5 tommer (38 mm) diameter
Mål (L x B x H)	Omtrent 350 x 200 x 250 mm
Vekt	8,5 kg (18,7 lbs)
Husmateriale	Forsterket termoplast (solid og korrosjonsbestandig)
Motorvern	Termisk overbelastningsbeskyttelse med automatisk tilbakestilling
Inntrengingsbeskyttelse	IPX4 (sprutsikker)
Støynivå	< 70 dB(A)
Vedlikehold	Rengjør silkurv og løpehjul regelmessig; sjekk tetninger årlig
Sikkerhetsfunksjoner	Jordingsstift, dobbel isolasjon og lekkasjesikre tilkoblinger
Reservedeler tilgjengelig	Løpehjul, akseltetninger, O-ringer og motorkondensator
Reparerbarhet	Utskiftbar motor og pumpehus; vanlige deler tilgjengelig
Garanti	2 år (produksjonsfeil)

Ofte stilte spørsmål - Filter System Pro Classic 800 Swim & Fun

Hvordan installerer jeg Swim & Fun Filter System Pro Classic 800?

Koble pumpen til bassengets skimmer og returledninger med 1,5-tommers slanger. Sørg for at pumpen står på et stabilt, horisontalt underlag og er koblet til en jordet stikkontakt. Fyll silhuset med vann før du starter pumpen for å lufte den.

Hvilken bassengstørrelse er denne pumpen egnet for?

Pumpen er designet for overjordsbassenger opp til omtrent 20.000 liter (5.300 gallons) med et standard filtersystem.

Hvor ofte bør jeg rengjøre silkurven?

Sjekk og rengjør silkurven ukentlig, eller oftere hvis du merker redusert vannstrøm. En skitten kurv belaster pumpen og reduserer effektiviteten.

Hvorfor luffer ikke pumpen min?

Vanlige årsaker: luftlekkasjer i sugeledningen, tett silkurv eller for lite vann i pumpehuset. Sørg for at alle tilkoblinger er tette og at kurven er ren. Fyll huset med vann og start på nytt.

Kan jeg kjøre pumpen 24/7?

Ja, pumpen er designet for kontinuerlig drift. Det er imidlertid vanligvis tilstrekkelig å kjøre den 8-12 timer per dag for god vannsirkulasjon og filtrering.

Hvilken type smøremiddel bør jeg bruke på tetninger?

Bruk kun silikonbasert smøremiddel på O-ringer og akseltetninger. Petroleumsbaserte produkter kan skade gummien og forårsake lekkasjer.

Hvordan vinterklargjør jeg pumpen?

Tøm alt vann fra pumpehus og slanger. Fjern silkurven og oppbevar pumpen på et tørt, frostfritt sted. Rengjør området rundt løpehjulet for rusk.

Hva gjør den termiske overbelastningsbeskyttelsen?

Den slår automatisk av pumpen hvis motoren overopphetes, og forhindrer skade. Når den er avkjølt, starter pumpen automatisk igjen. Hvis den utløses ofte, sjekk for blokkeringer eller ventilasjonsproblemer.

Hvor finner jeg reservedeler?

Reservedeler som løpehjul, tetninger og kondensatorer er tilgjengelige fra Swim & Fun-forhandlere eller nettbutikker. Se brukermanualen for delenumre.

Hvorfor lager pumpen min høy lyd?

Høy lyd indikerer ofte kavitasjon (lav vannstrøm), luft i systemet eller slitte lagre. Sjekk for blokkeringer, sørg for riktig vannivå, og inspiser løpehjulet for skader.

BRUKSANVISNING Filter System Pro Classic 800 Swim & Fun

1. Generelt 6 1.1 Sikkerhetsadvarsler 7 1.2 Garanti 8
2. Tilkobling til strømkilde 8
3. Instruksjoner for montering 9
4. Deler og installasjon.... 10 4.1 Montering av filterdeler 11 4.2 Tilkobling av slanger 13
5. Oppstart og Counterwash (Backwash).... 13
6. Rengjøring av bassengbunnen 14
7. Vinteroppbevaring.... 16
8. Forslag til vedlikehold og tilbehør...... 16
9. Problemløsning 17
10. Reservedeler.... 18

2. Tilkobling til strømkilde

Kontakt leverandøren for bestilling av reservedeler, med angivelse av filtersystem/pooltype.

Merk!

Hullet/sjakten skal være stor nok til å tillate vedlikehold eller reparasjon av systemet. Kontakt leverandøren for nødvendige reservedeler.

4. Deler og installasjon

Når rengjøringen er utført, skal du følge COUNTERWASH-prosedyren under punkt 5.

Merk!

8. Forslag til vedlikehold og tilbehør

4.1 Montering av filterdeler

Sikre alle koblinger med metallklips.

6 Rengjøring av bassengbunnen

Bytte av filtermateriale

1. Generelt 45 1.1 Sikkerhetsadvarsler 46 1.2 Garanti 46
2. Tilkobling til strømkilde 46
3. Monteringsinstruksjoner 48
4. Deler og installasjon.... 49 4.1 Sammenkobling av filterdeler.... 50 4.2 Tilkobling av slanger 52
5. Oppstart og Counterwash (Backwash) 52
6. Rengjøring av bassengbunnen 53
7. Vinteroppbevaring 55
8. Forslag til vedlikehold og tilbehør 55
9. Problemløsning 56
10. Reservedeler 57

Spesifikasjoner	Sand Filter balls
Anbefalt bassengstørrelse 70	000 liter
Pumpekraft 800 W
Pumpevolum 19 000 l/t
Volum filtermateriale 14 570 l/t	16 400 l/t
Tankvolum 125 l
Volum filtermateriale 140 kg	3800 g
El-installasjon	Automatisk differensialbryter (30 mA)

Krav og tekniske spørsmål

Kontakt Swim & Fun Skandinavia på swim-fun.com/Support

Hvis du må sende enheten til service, må den pakkes godt inn slik at den ikke blir skadet under transport. Du har selv ansvaret for at enheten kommer trygt fram. Legg ved navn, adresse, telefonnummer og e-postadresse. Husk å alltid forklare hva som er galt med enheten.

1. Generelt

Filtermateriale er ikke inkludert. Filtersystemet er utviklet og produsert etter våre høyeste standarder for pålitelighet, brukervennlighet, drift og sikkerhet. Hvis systemet vedlikeholdes riktig, får du problemfri ytelse, og systemet vil vare i mange år.

Filtersand

Bruk først ca. 25 kg filtersand med partikkelstørrelse 0,7–1,2 mm til å dekke sandvaktfiltrene på manifolden. Fyll deretter tanken 3/4 opp ved hjelp av ca. 115 kg filtersand med partikkelstørrelse 0,40–0,80 mm.

Filterballs (art. nr. 1069)

Fylt med 3800 g. Filterballs

Viktig!

Før montering og bruk av dette produktet må du lese og overholde alle sikkerhetsadvarsler og viktige meldinger i denne bruksanvisningen. Hvis du ikke følger disse anvisningene, kan produktet bli skadet. Det kan også forårsake alvorlige personskader eller dødsfall.

På grunn av den konstante teknologiske utviklingen av dette produktet forbeholder vi oss retten til å innføre endringer som forbedrer produktet.

1.1 Sikkerhetsadvarsler

Sikkerhetsinformasjon for den elektriske installasjonen

- Det finnes en klem-/sugefare som kan føre til alvorlig skade eller dødsfall. Ikke blokker pumpesuget på pumpen eller i bassenget da det kan føre til alvorlige skader eller dødsfall.

- Elektriske ledninger skal installeres av elektriker, og installasjonen skal utføres i tråd med gjeldende lover og regler. Det må aldri utføres service på enheten hvis strømkabelen ikke er koblet fra.

- Koble KUN til en jordfeilbryterbryter HFI / HPFI (GFCI) strømuttak. Rådfør deg med en kvalifisert, profesjonell elektriker for sikker og korrekt installasjon av det nødvendige stikkontakten.

- Unngå elektrisk støt. Ikke brut skjøteledning. Strømkabelen må ikke nedgraves. Påse at den elektriske kabelen ikke blir skadet (for eksempel av en gressklipper).

- Du må kun koble til jordet stikkontakt av typen HFI / HPFI (GFCI). Snakk med en elektriker for å sikre riktig og trygg installasjon av stikkontakter.

- Feil installert utstyr kan forårsake feil og alvorlige skader på filterets pumpe.

- Filter eller pumpe må aldri legges eller senkes ned i vann.

- Luft i pumpe/filtersystem kan føre til at tankens deksel blåses av, noe som kan forårsake dødsfall, alvorlig skade eller skade på pumpe/filtersystem. Påse at all luft er ute av systemet før det brukes.

- Du må aldri bruke ventilens håndtak som bærehåndtak for å løfte filteret.

- Du må aldri endre plassering av toppventilens multiport-håndtak mens systemer er i drift. Du må alltid koble fra systemet først.

- Installeres minst 3,5 meter fra bassengveggen for å forhindre at barn bruker systemet for å komme til bassenget. Hold barn unna alt elektrisk utstyr.

- Du må ikke bruke noen form for mineraloljebasert smøremiddel. Mineraloljebaserte produkter ødelegger plastdeler.

Garantiperioden er 24 måneder, og den følger den nasjonale lovgivningen for forbrukerkjøp. Garantiperioden gjelder fra datoen på kjøpskvitteringen. Kvitteringen må fremvises ved service i garantiperioden. Derfor er det viktig at du tar vare på kvitteringen. Produsenten garanterer trygg drift og tar produktansvar basert på disse betingelsene:

• Filtersystemet er installert og håndtert i samsvar med anvisningene i bruksanvisningen. • Brug kun originale reservedeler

Garantien dekker ikke vanlig slitasje, riper, avskrapinger eller kosmetiske skader. Mer spesifikt dekker ikke garantien direkte skader ved:

• Feil bruk eller håndtering, inkludert frostskader
• Fall eller støt
• Reparasjoner, ombygginger eller lignende utført av andre enn Swim & Fun Scandinavia
• Feil oppbevaring i ekstremt høye eller lave temperaturer, inkludert frost.

Slitasje, inkludert:

• O-ringer
• Manometer
• Lekkasjer som har oppstått mellom pakninger og slanger og mellom slangeforbindelser.

Ved garantikrav må du kontakte forhandleren din. Ved retur av et defekt produkt må det pakkes slik at det ikke blir skadet under transport. Du har selv ansvaret for at produktet kommer trygt fram. Du må inkludere navn, adresse, telefonnummer og e-postadresse slik at vi kan returnere enheten til deg. Husk å alltid opplyse om hva som er galt med enheten.

Merk!

Når du løsner slangekoblinger, må du alltid sørge for at slanger på både suge- og trykk-siden er stengt slik at du forhindrer at det kommer vann inn i pumpen. Garantien dekker ikke skader som skyldes oversvømmelse av pumpen.

2. Tilkobling til strømkilde

Pumpen skal kobles til strømnettet via en 30 mA bryter. Pumpen må alltid kobles fra strømnettet før du håndterer filter eller pumpe.

3. Instruksjoner for montering og installasjon

For at filtersystemet skal fungere, må det kobles til en skimmer (en anordning som rengjør bassengets vannoverflate). Det kan være en skimmer som er bygd inn i stålveggen eller en hevet skimmer som henger fast på stålveggen.

Kontakt leverandøren din for å bestille reservedeler. Husk å opplyse om filtersystem/bassengtype.

Merk!

Trekk ut støpselet før du påbegynner arbeidet.

Før du installerer filterets pumpeenhet, bør du avgjøre den endelige plasseringen. Når filteret er fylt med sand og vann, er det veldig tungt å flytte.

Velg ut stedet hvor filtersystemet skal plasseres. Det må være mellom skimmer og returløp, med minimum 3,5 meters avstand mellom bassengvegg og filtersystem. Vi anbefaler at filtersystemet plasseres på betongfliser eller lignende. Filtersystemet må aldri under noen omstendighet plasseres i en fordypning eller direkte på bakken. Da er det fare for oversvømmelse eller at motoren overopphetes.

Nedgravd eller delvis integrert basseng

Filtersystemet må alltid plasseres lavere enn vannlinjen i bassenget og på nivå med bassengets bunn slik at vannet kan flyte naturlig mot pumpen.

Hvis systemet benyttes med et nedgravd basseng, må filtersystemet plasseres tilsvarende lavere i en sjakt eller et hull i bakken slik at vannet kan flyte av seg selv inn i pumpen. Påse at sjakten/hullet alltid holdes tört. Det må finnes drenering/avløp som leder vannet ut.

Det er også anbefalt å installere en nedsenkbar pumpe med float swich i tilfelle oversvømmelse. Kontroller at installasjonen ikke er hermetisk lukket, da det kan skade pumpen på grunn av kondensvann.

Hullet/sjakten må være stort nok til at man kan utføre vedlikehold og reparasjon av systemet. Kontakt leverandøren din for nødvendige reservedeler.

4. Deler og installasjon

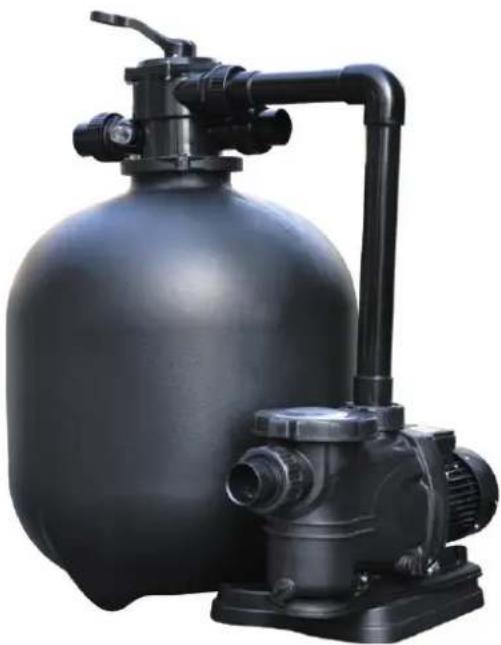

Filtersystemet består av følgende deler

1. Pumpe
2. Ventil
3. Pakning
4. Lukkeklemme
5. Filtertank
6. Rør med manifold
7. Mindre sandvaktfilter
8. Dreneringsventil
9. Spignot
10. Støtteplatform
11. Forbindelsesrør

4.1 Montering av filterdeler

Monter rør med manifold i tanken (figur 1), og skru de små sandvaktsfiltrene (også selv om du bruker Filterballs) fast på manifolden inne i tanken (figur 2).

Plasser den ferdige manifolden på bunnen midt i tanken, og fyll tanken halvfull med vann for å stabilisere den. Påse at manifolden er plassert midt i filteret og at dreneringsventilen er strammet.

Hvis du bruker sand: For å forhindre at det kommer sand inn i manifolden under påfylling, og for å sikre at røret er sentrert, må du plassere spignoten (del 9) over tankens åpning, som vist i figur 3 og 4.

Etter påfylling fjerner du spignoten og renser filteråpningen og kanten grundig for sand.

Nå plasseres toppventil og pakning på filtertankens øverste kant. Forbindelsen mellom den øverste delen av filteret og toppventilen sikres med lukkeklemmen (del 4). Lukkeklemmen strammes med skrue og mutter (se figur 5 og 6).

Koble røret mellom pumpe og toppventil (figur 7 og 8).

Monter slangestussene. Husk å tette med teflontape.

4.2 Tilkobling av slanger

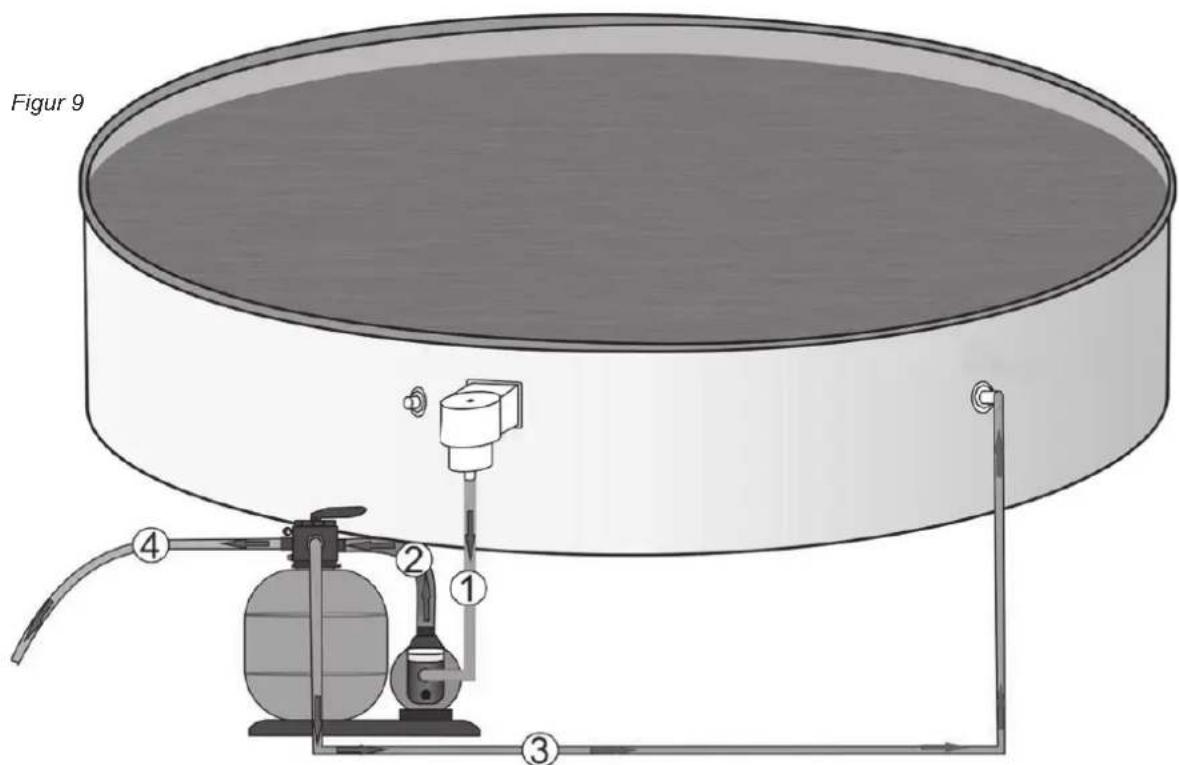

1. Skimmer-kretsløp: Koble skimmeren til slangetilkoblingen på forsiden av pumpen.
2. Vakuumslange: Koble pumpen til toppventilen på slangetilkoblingen merket «PUMP».
3. Returslange: Koble utgangen merket «RETURN» til innløpet på bassenget.
4. Spillvannsslange: Koble utløpet merket «COUNTERWASH» (BACKWASH) til slangen, som føres til et spillvannavløp.

Sikre alle slangeforbindelser med slangeklemmer.

5. Prosedyre for oppstart og Counterwash (Backwash)

Bassenget må fylles med vann til midt på skimmeråpningen. Vannet skal sirkulere til pumpen. (Påse at pumpe og slange er plassert under vannoverflaten slik at vannet kan flyte naturlig i slangen til pumpen.)

Fjern luft fra filtersystemet. Hvis det fortsatt er luft i systemet, må du løfte litt på lokket til pumpens grovfilter til vannet renner inn i det.

Advarsel!

Filtersystemet må ikke brukes uten vann.

Vannet sikrer avkjøling. Garantien gjelder ikke hvis det brukes uten vann.

Sett ventilens håndtak til COUNTERWASH. Det er den eneste måten pumpen kan startes på. Start med en COUNTERWASH-syklus på 2 til 3 minutter. Stopp deretter pumpen, og vri håndtaket til CLEAR.

Viktig informasjon!

Stopp pumpen før du endrer håndtakets posisjon.

CLEAR-syklusen varer i cirka 30 sekunder. Stopp pumpen igjen, og vri håndtaket til FILTRATION. Før vannet fra COUNTERWASH og CLEAR via slange til et avløp.

Vi anbefaler at du gjennomfører to filtreringssykluser med varighet på 4–5 timer hver dag.

Det er også i FILTRATION-posisjon at bunnen av bassenget kan støvsuges. Etter støvsuging, eller når trykket stiger (to til tre nivåer) på måleren, må du gjennomføre en CLEAR-syklus.

Plassering i EMPTY-posisjon gjør det også mulig å støvsuge bunnen av bassenget og føre urenheter (for eksempel alger) direkte til et spillvannsavløp istedenfor å returnere det til filtermaterialet. I løpet av denne syklusen suges vann vekk fra bunnen av bassenget. Deretter må det etterfylles vann for å gjenopprette vannstanden i bassenget.

Viktig ved bruk av filtersand

Vi anbefaler at COUNTERWASH-prosedyren utføres minimum en gang i uken.

Filtreringsprosessen samler løpende opp urenheter i filtermaterialet. Denne løpende prosessen vil også føre til økt trykk inne i tanken når vannet presses gjennom filtermaterialet. Filtersystemets manometer viser trykket inne i tanken. Hvis trykket stiger med ca. 0,2–0,3 bar over det opprinnelige nivået (ca. 0,4 bar da filter/sand var helt nytt og rent), er det på tide med en COUNTERWASH.

6. Rengjøring av bassengbunnen

Støvsuging av bunnen i bassenget utføres i FILTRATION-posisjon.

Slå av pumpen. Bruk en slangeklemme til å koble en slange til skimmerens runde sugeplate (figur 10). Alternativt kan du plassere en slange direkte i bunnen av skimmeren. Dette krever en suge-slange med spesialmuffe (EVA). Fjern all luft fra slangen før pumpen startes og rengjøringen påbegynnes.

Du fjerner luften fra slangen ved å fylle den med vann: Hold slangeåpningen opp til bassenginnløpet mens pumpen kjører.

Viktig!

Slangen som er koblet til bunnsugerhodet, må være helt full av vann slik at pumpen ikke kan suge inn luft. Når det er gjort, kan pumpen startes. Hvis det har kommet luft inn i filtersystemet, må du stoppe pumpen og fjerne luften fra slangen.

Rengjøringsanordningen kan være et vektet vakuumsugehode med sidebørster (artikkelnr. 1513) montert på teleskopstang.

Start pumpen igjen, og beveg rengjøringsanordningen langsomt. Hvis det går for raskt, vil urenhetene løfte seg fra bunnen av bassenget.

Når rengjøringen er utført, må du følge COUNTERWASH-prosedyren under punkt 5.

Merk!

Du må aldri bruke ventilens håndtak som bærehåndtak for å løfte filteret. Det er ikke håndtakets formål. Det kommer til å knekke.

7. Vinteroppbevaring

Når badesesongen er avsluttet, må du demontere slanger og fjerne vann fra filteret via dreneringsventilen (8). Pumpen må tømmes for vann og plasseres på et tørt og trygt sted hvor den ikke kan bli skadet av frost. Pumpen og filtertanken tåler ikke frost. Skader som skyldes frost, dekkes ikke av garantien.

Utskifting av filtermateriale

Filterballs: Vi anbefaler at du bytter Filterballs før hver sesong, men de kan også vaskes i vaskemaskinen uten såpe.

Filtersand: Vi anbefaler å bytte filtersand en gang i året.

8. Forslag til vedlikehold og tilbehør

2 x 4/5-timers filtreringssykluser hver dag, regelmessig COUNTERWASH av filter (2–3 minutter) en gang i uken hvis du bruker filtersand, samt rengjøring av bunnen i bassenget og vannlinjen er alle nødvendige tiltak for å sikre rent bassengvann.

Filtersystemet fjerner ikke alger, bakterier og andre mikroorganismer som gjør vannet uklart og farget og som påvirker vannets renhet og hygiene.

Det finnes egne midler som brukes til å forebygge og fjerne disse. Med korrekt mengde tilsetningsmidler vil disse produktene ikke forårsake skader eller problemer på filtersystemet, bassenget eller de som bader, og de garanterer at bassengvannet er tilstrekkelig desinfisert.

Vannpleiemidler

For vannpleiemidler og annet tilbehør kan du se side 2. Du kan også besøke nettstedet vårt swim-fun.com for spesifikasjoner, veiledninger, tips og nyttig informasjon om hvordan du sørger for krystallklart vann i bassenget.

9. Problemløsning

PROBLEM ÅRSAK L∅SNING
Pumpen går ved oppstart, men det kommer ikke vann inn i bassenget.	Det er luft i sugeslangen.Pumpen er ikke plassert på nivå med bunnen i bassenget.Vannet går ikke gjennom slanger?	Pumpen må være plassert på bakken under vannlinjen.Prime slangene.
Trykkmåleren viser et trykk som overstiger 1,0 bar.	Skitten filtersand Utfør en COUNTERWASH	AV filtersanden
Trykket er for lavt: Sugeslange/skimmerkurv/pumpe eller filter til ventilen kan være blokkert av løv eller nedfall.	Rens sugeslange/skimmer, grovfilter og toppventil. Kontroller at det ikke er luft i tilførselsslangen.
Det renner vann fra ventilens COUNTERWASH-kobling.	Pakningen rundt ventilen er skitten og lekker. Grus i pakningen.	Fjern ventilen fra filterets lokk, og rengjør pakningen.
Utett filtertilkobling (mellom filter og øverste ventil)	Skadet pakning eller sand Kontroller pakningen, og bytt den ut ved behov.
Pumpen går ikke Filtersystemet	har blitt deaktivert av filterets tidsur eller en annen kontrollenhet.Støpselet er ikke koblet til.HFI-enheten stopper pumpen.Skadet pumpemotor.	Undersøk innstillingene.Koble til støpselet.Slå på HFI-enheten igjen. Hvis den slår seg av umiddelbart, betyr det at pumpen eller HFI-enheten er skadet.Bytt pumpe.
Sand i bassenget Hvis filtersanden	en er ny, kan små partikler vaskes ut av filtertanken.	Gjennomfør gjentatte COUNTERWASH-sykluser til vannet er helt klart.

Reparasjon av filter og pumpe må kun utføres av kvalifisert og profesjonelt personale. Hvis ikke vil ikke garantien gjelde.

10. Reservedeler

Kontakt forhandleren for å kjøpe reservedeler.
