BRUKSANVISNING 27-1110 Biltema

Bruk og vedlikehold av elsparkesykkelen din

KÄYTTÖOHJE

Denne samsvarserklæringen er utstedt på produsentens eneansvar.

Erklæringens gjenstand er i samsvar med de relevante deler av E∅S sitt harmoniseringsregelverk:

Klassifi cering av eldriven Kick Bike

Takk for at du valgte en elsparkesykkel fra Biltema!

I denne håndboken fi nner du informasjon om hvordan du skal bruke den nye elsparkesykkelen din, og du får gode råd og instruksjoner om hvordan du skal vedlikeholde elsparkesykkelen din for at den skal fungere godt og vare lenge.

Sparkesykkelens sikkerhet og funksjonalitet henger sammen med hvordan den stelles og vedlikeholdes. Ved å vedlikeholde elsparkesykkelen regelmessig blir den et mer morsomt og sikrere transportmiddel, og du får mer ut av syklingen din.

Elsparkesykkelen er merket med informasjon om EN-standard og tekniske spesifi kasjoner.

Lykke til med den nye elsparkesykkelen din!

INNHOLDSFORTEGNELSE

EU Samsvarserklæring

1. Generelt om elektriske fremkomstmidler
2. Tekniske spesifi kasjoner
3. Sikkerhetsforskrifter
4. Sikkerhetsinformasjon, merking
5. Elsparkesykkelens deler
6. Batteri
7. Montering
8. LED-display
9. Felle sparkesykkelen opp og sammen
10. Kjøre elsparkesykkel
11. Vedlikeholdsråd
12. Avfallshåndtering
13. Feilsøking

1. GENERELT OM SMÅ ELEKTRISKE KJ∅RET∅Y

Klassifi sering av elektrisk Kick Bike

Kontroller hvilke lover og regler for elektriske sparkesykler som gjelder før du bruker sykkelen. Det kan være krav til blant annet førerens alder, refl ekser, belysning og lydsignal. Det kan også være forbudt å bruke kjøretøyet på offentlig vei eller på sykkelvei. Siden elsparkesykkelen er en ganske ny type kjøretøy på markedet, oppdateres lovene ofte, og du har selv ansvar for å holde deg oppdatert på reglene.

Regler for Norge

• Defi nert som sykkel.
• Maksimalt veie 70 kg (inkludert batteri).
• kke være bredere enn 85 cm.
  -kke være lengre enn 120 cm.
• Ha en sperre som gjør at det ikke kan oppnå høyere hastighet enn 20 km/t med motorkraft. Sperren skal være satt av produsent eller den som kan gjøre det på vegne av produsenten. Brukeren skal ikke kunne endre sperren til en hastighet over 20 km/t.
• Det er ingen alderskrav for bruk av små elektriske kjøretøy, og du kan bruke kjøretøyene på de samme områdene som vanlige sykler. Det er heller ikke krav om å registrere kjøretøyet eller tegne ansvarsforsikring på det.
• Det er ikke påbudt med sykkelhjelm, men vi oppfordrer alle syklister til å bruke dette.

2. TEKNISKE SPESIFIKASJONER

Materiale: ...... Ramme av aluminium
Støtdemping: .... Foran
Mål: 96 x 49 x 108 cm, lagt sammen: 96 x 49 x 47 cm
Hjul: .... 0 8 tommer. Solide gum-mihjul, punkteringsfrie
Makshastighet: 20 km/t
Bremser: Skjermbremse bak, og trommelbremse foran
Maks. stigningsgrad: .... 6°
Rekkevidde: 20 km, under optimale for hold. Jevn hastighet på 15 km/t, ingen vind, rett og jevn veg og en fører på 60 kg.
Maks. last: 100 kg
Motor: Børsteløs, 250 W
Batteri: ..... Li-ion 36 V / 5,2 Ah / 187
Wh, Samsung/LG-celler
Ladetid: Ca. 3 timer
Ladetemperatur: ..... Romtemperatur, aldri under 0°, aldri over 45°
Brukstemperatur: ..... Aldri under -20^ , aldri over 60^
Ladesykluser: 300
Vekt: 12,7 kg
Kapslingsgrad: IPX4
Belysning: ..... LED, foran og bak

Å kjøre elsparkesykkel innebærer risikoer. Vær ekstra forsiktig, og ikke utsett deg selv eller andre for fare.

• Elsparkesykkelen er ment for én person. Kjør aldri med passasjer.
• Anbefalt alder på fører er 16 år. Kontroller om det fi nnes andre juridiske krav til alder i det landet du befi nner deg i.
• Det er risiko for personskader når du bruker elsparkesykkel. Disse risikoene oppstår først og fremst hvis du mister kontrollen over sparkesykkelen, hvis du faller eller hvis du kolliderer med gjenstander eller personer.
• Les bruksanvisningen før bruk, og følg anvisningene og advarslene i den.
• Bruk alltid godkjent hjelp og beskyttelse når du kjører. Unngå regn, vann, vått underlag, glatt underlag, isete og ujevnt underlag, bratte bakker, trafi kk, sprekker, grus og stein og andre hindringer som kan forårsake fall og bråstopp.
• Ikke kjør om natten eller på steder med dårlig lys. Ikke kjør på trange steder.
• Husk at elsparkesykkelen er et stillegående kjøretøy. Vær ekstra oppmerksom når du kjører på steder og i områder der det er andre trafi kanter og der det er mange mennesker. Det kan være vanskelig for andre å merke at du kommer, siden de ikke kan høre deg.
• Før du legger i vei på den første turen med din nye elsparkesykkel, bør du øve litt på å holde balansen og på å bruke gass og brems. Gjør dette på et stort, inngjerdet område uten hindringer, og der du ikke kan støte på andre kjøretøy eller trafikanter.
• Bremsene justeres fra fabrikk, men etter transport og på grunn av temperatursvingninger, bør de justeres igjen før den første turen. Bremsenes funksjon skal også kontrolleres før hver tur for å sikre at de fungerer.
• Kontroller ALLE skruer og bolter på elsparkesykkelen før du kjører, slik at du er sikker på at alt er strammet til og sitter på plass.
• Kontroller at gassen fungerer som den skal og ikke låser seg før du legger i vei.
• Før kjøring må du også kontrollere at for- og baklysene fungerer.
• Kontroller at gummioverfl aten på stålplaten ikke er slitt. Det skal gi godt grep, slik at du kan stå trygt og stabilt.
• Ikke ta på bevegelige deler som motor, bremser, støtdemper eller andre roterende deler mens du kjører.
• Før hver tur med elsparkesykkelen, må du kontrollere sammenleggingsmekanismen for rammerør og styre, slik at de er i riktig posisjon.
• Nedfellingsmekanismene er av en kraftig metallkonstruksjon. Ved opp- og nedfelling slites

disse over tid, og det kan bli noe slark. Det er helt normalt, men ved mye slark kan den elektriske sparkesykkelen bli ustabil og farlig å bruke, og da fraråder vi at du fortsetter å bruke den.

• Styrelageret skal kontrolleres med jevne mellomrom, og det kan måtte strammes etter en tid. Hvis du er usikker på hvordan dette gjøres, kan du kontakte nærmeste Biltema-varehus.
• Den som bruker elsparkesykkelen og medfølgende lader, bør være minst 16 år.
• Elsparkesykkelen er ikke konstruert for triks, rampe eller ekstrem kjøring. Det kan føre til store skader på både deg selv og på elsparkesykkelen din.
• Ha begge føttene på brettet og begge hendene på styret under kjøring.
• Ikke slå av strømmen mens du kjører.
• Ikke kjør over hindringer som er høyere enn 3 cm, slik at du unngår å falle.
• Juster alltid styret til riktig høyde før du kjører.
• Ikke kjør raskere enn du klarer, og vær alltid klar til å bremse!
• Ikke bruk elsparkesykkelen i temperaturer under ±0 °C.
• Lad batteriet minst én gang i måneden, uansett bruk og batterikapasitet.
• Hvis det oppstår problemer med elsparkesykkelen i reklamasjonsperioden, må du kontakte et Biltema-varehus så snart som mulig. La aldri tredjepart reparere eller modifi sere elsparkesykkelen eller tilbehøret.
• Sjekk gjeldende lover og regler for elektriske sparkesykler i ditt land før du bruker den. Det kan fi nnes krav til blant annet alder på føreren, refl ekser, lys og lydsignal. Det kan også være slik at dette kjøretøyet ikke kan brukes på offentlig vei eller sykkelvei i ditt land. Lovverket oppdateres hyppig, siden dette er et ganske nytt kjøretøy på markedet, og det er ditt ansvar som forbruker å holde deg oppdatert på reglene.

Batteri og lader

• Les instruksjonene før du bruker batteri og lader.
• Batteriet skal lades i 4 timer den første gangen.
• Påse at elsparkesykkelen, batteriet og laderen har romtemperatur när du starter ladingen. Nylig brukt batteri er varmt.
• Ikke bruk elsparkesykkelen umiddelbart etter lading. Vent til batteriet er avkjølt.
• Lad alltid under oppsikt! Og ikke om natten när du sover.
• Ha røykvarsler og brannteppe i nærheten.
• Vi anbefaler at du har et brannslukningsapparat for litiumbatterier i nærheten.
  • Vi anbefaler LiPo-pose ved lading.
• Den som bruker laderen og batteriet, bør være minst 16 år.
• Bruk kun den originale batteriladeren som med-

følger.

- Den medfølgende batteriladeren må kun brukes til å lade batteriet som medfølger.

- Laderen må kun brukes i jordet kontakt.

- Laderen skal kun brukes innendørs i normal romtemperatur.

- Kontroller at strømkabelen er hel. Laderen må ikke brukes hvis strømledningen er skadet.

- Batteriet må ikke tildekkes under lading. Fare for overoppheting.

- Koble laderen fra strømnettet før den kobles fra batteriet.

- Hold i støpselet når du skal ta det ut av stikkontakten. Dra aldri i strømkabelen.

- Batteriet må ikke kortsluttes, og det må heller ikke utsettes for varme, direkte sollys eller åpen ild, da det medfører eksplosjonsfare.

- Ikke bruk batteriet hvis det er skadet.

- Du må ikke åpne, modifi sere eller lodde batteriet. Det kan føre til overoppheting, eksplosjon eller brann.

- Ikke senk batteriet ned i vann, og ikke la batteriets kontaktpoler bli våte. Det kan føre til at batteriet blir overopphetet, eksploderer eller at det gnister rundt batteriet.

- Husk! Batteriet må vedlikeholdslades en gang i måneden. Hvis det blir helt tomt, kan det bli skadet.

- Batteriet er en slitedel, og kapasitetstap er uunn-gåelig over tid. Garantiperioden dekker funksjonsfeil, ikke kapasitetstap.

- Hvis du modifi serer eller selv bytter ut elektriske deler på elsparkesykkelen eller bruker andre batterier enn anvist, gjelder ikke garantien.

- Kontakt alltid Biltema-varehuset hvis det må byttes elektriske deler.

- Monter gummibeskyttelsen over ladeporten igjen när ladingen er avsluttet.

- Batteriet er utstyrt med anordninger for å forhindre overlapping, overutlading, spenningstopper, kortstlutning og overoppheting. Hvis noen av disse innebygde sikringene løser ut, kan batteriet i enkelte tilfeller bli ubrukelig.

- OBS! Du må aldri åpne understellet inn til batteriet.

Kun for innendørs bruk.

Dobbeltisolering

Elektrisk avfall

Brukte batterier leveres på miljøstasjon

Bruk kun spesifi sert lader

Må ikke utsettes for ild – eksplosjonsfare

Advarsel! Før du kjører, må du alltid kon- elsparkesykkelen er låst i oppfelt posisjon.

At håndtakene er skrudd godt til, og at bremsen fungerer.

1. Gassregulering
2. Styre
3. Håndtak for sammenlegging
4. Baklys og skjermbremse
5. Motor
6. Ladekontakt
7. Støt te
8. Støtdempere
9. Bremsehåndtak
   10.Frontlykt
10. Display med ON/OFF-knapp
11. Lås ved sammenlegging

Elsparkesykkelen har et innebygd li-ionbatteri med tilhørende batterilader. Batteriet kan ikke tas ut. Hvis du prøver å gjøre det, kan det føre til personskade.

Lade batteriet

• Du må alltid bruke batteriladeren som medfølger.
• Laderen skal kun brukes innendørs i normal rom-temperatur.
• Hold oversikt over elsparkesykkelen mens den lades.

OBS! Gummipluggen som beskytter ladeporten, skal alltid være montert, slik at det ikke kan trenge inn fuktighet.

7. MONTERING

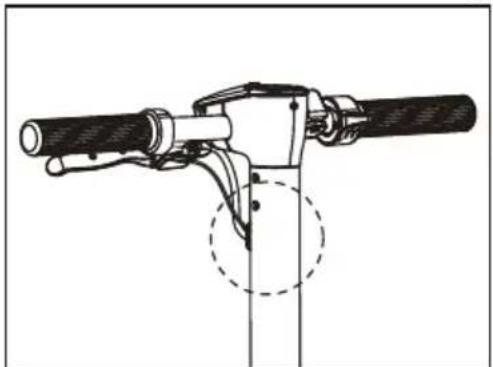

Deler i pakken

Elsparkesykkel, styre, unbrakonøkkel, bruksanvisning, skruer og batterilader.

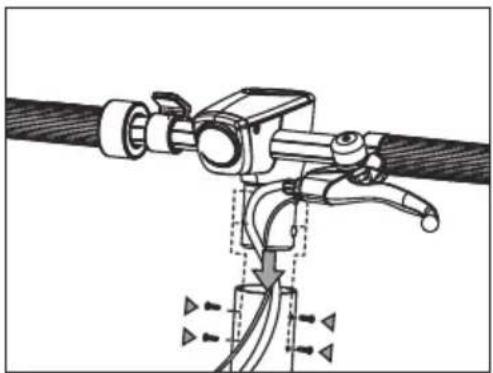

1. Fell opp rammerøret, og lås det i stående posisjon. Plasser styret i rammerøret, og skru det fast med de fi re skruene som medfølger.

ON/OFF og funksjonsknapp

1. Slå på strømmen ved å holde inne knappen i 2 sekunder. Hold inne knappen i 5 sekunder for å slå av.
2. Trykk kort én gang for å slå på lysene foran og bak. Trykk kort igjen for å slå av.
3. Denne elsparkesykkelen har to hastighetsnivåer. Trykk to ganger kort for å gå til valg av hastighetsmodus. Displayet blinker.

Nivå 1: Lav hastighet, ca. 6 km/t

Nivå 2: Høy hastighet, ca. 20 km/t

Hold inne knappen i 2 sekunder for å velge. Trykk deretter én gang for å velge nivå, 1 eller 2. Valgt modus stilles inn när displayet slutter å blinke.

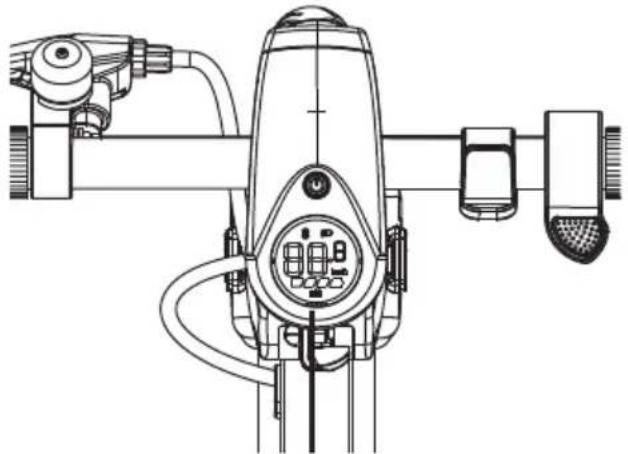

Symboler i displayet

1. Belysningsindikator
2. Hastighets- og funksjonsindikator
3. Batteriindikator

Automatisk avslåing

Systemet slår seg av automatisk etter tre minutter uten bruk.

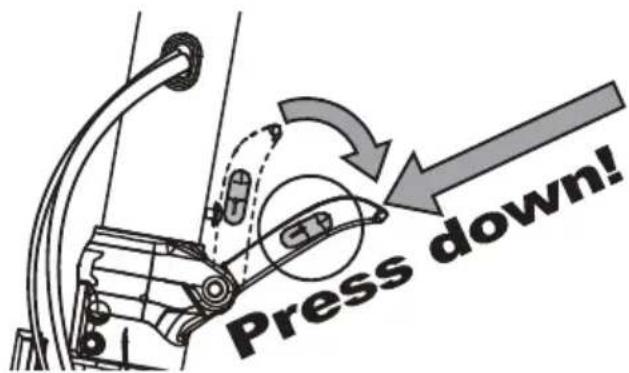

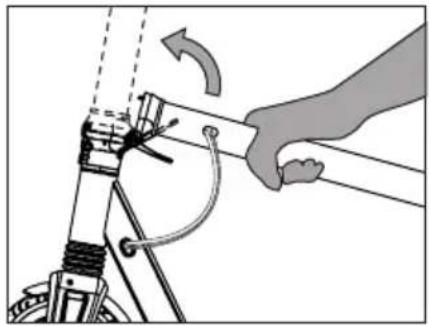

9. FELLE SPARKESYKKELEN OPP OG SAMMEN IGJEN

Rammerøret felles enkelt ned ved å løsne håndtaket som er plassert foran på rammerøret, cirka 25 cm over forhjulet.

Legge sammen

1. Trykk inn den røde låseknappen, og trekk ut håndtaket.

1. Trykk på baskjermen, slik at låsen åpnes.

1. Trykk opp håndtaket til normal posisjon. Trykk til du hører et klikk fra låseknappen. Nå er rammerøret låst i kjøreposisjon.

10. KJ∅RE ELSPARKESYKKEL

Forbered deg før start

1. Velg et åpent sted
2. Fell opp sparkesykkelen som beskrevet

Advarsel! Før du kjører, må du alltid kontrollere at elsparkesykkelen er låst i oppfelt posisjon.

Kjøre

1. Trykk på strømknappen for å slå på skjermen.
2. Elsparkesykkelen har en sikker startfunksjon. Plasser den ene foten på brettet. Du må ha litt fart

for at elmotoren skal begynne å kjøre. Spark fra med den andre foten, og dra forsiktig i gassen. Elmotoren starter, og du kjører.

1. Du justerer hastigheten ved å dra og slippe gas- sen. Tilpass farten etter forholdene og veien.
2. Når du kjører, må du se opp for personer eller hindringer som kan dukke opp. Da bremser du med bremsehåndtaket og ved å tråkke på baskjermen samtidig. Bruk ringeklokken for å varsle andre om at du er på vei.

Stoppe/bremse

Når farten er nesten null, setter du den ene foten i bakken og går av brettet. Ikke bråbrems. Da kan du falle, og dekkene slites unodig.

Advarsel! Bruk forbremsen forsiktig. Hard nedb- remsing med forbremsen kan føre til at du mister kontrollen over elsparkesykkelen, og i verste fall kan du bråstoppe og velte, noe som kan føre til person-skader eller dødsfall. Kontroller alltid bremsefunksjonen før bruk.

OBS! Ikke bruk elsparkesykkelen hvis det regner mye eller er glatt ute. Hvis du blir overrumplet av dårlig vær eller vått underlag, må du holde lav fart (under 10 km/t) og ikke bråbremse, siden du da kan falle.

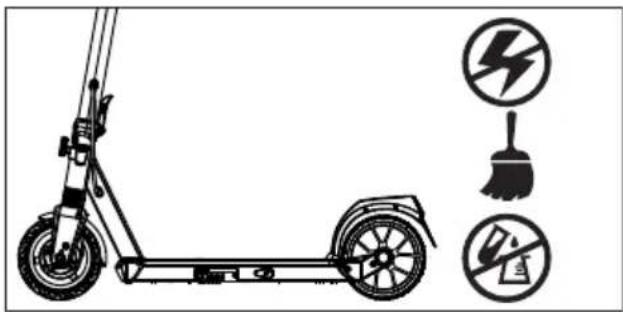

11. VEDLIKEHOLD

Koble alltid fra laderen før rengjøring, og kontroller at gummipluggen sitter på plass, slik at det ikke kan

trenge vann og fuktighet inn i ladekontakten.

Rengjøring: Hold elsparkesykkelen ren. Tørk bort smuss, jord og leire med en fuktig svamp eller klut. Ikke spyl med vannslange, og ikke hell vann over elsparkesykkelen. Da kan det trenge vann inn i batteriet, noe som kan forårsake en kortslutning. Ikke bruk tynner eller andre løsemidler ved rengjøring.

Oppbevaring: Oppbevar elsparkesykkelen innendørs i normal romtemperatur når den ikke er i bruk. Ikke la den stå for lenge i sterkt sollys eller på fuktige steder. Ikke la den stå ute over lengre tid. Elsparkesykkelen må ikke utsettes for temperaturer over 40 °C eller under 0 °C. Oppbevaring i bil i direkte sollys kan føre til temperaturer over 40 °C.

Elektriske og elektroniske produkter, inkludert alle typer batterier, skal leveres til gjenvinning. (I henhold til direktiv 2012/19/EU og 2006/66/EC).

Innebygget batteri

Produktet har et innebygd batteri som omfattes av direktiv 2006/66/EF, og må ikke kastes i husholdningsavfallet. Produktet må leveres til miljøstasjon eller annet resirkuleringspunkt.

Overhold lokale bestemmelser, og kast aldri produktet eller de oppladbare batteriene i husholdningsavfallet. Riktig avhending forhindrer negativ påvirkning på miljø og helse.

13. FEILS∅KING

EU-overensstemmelseserklæring
