Type product	Afzuigkap onder kast
Merk	Exquisit
Model	FKH93-2INOX
Kleur / Materiaal	Roestvrij staal (INOX)
Breedte	90 cm
Diepte	50 cm
Hoogte (zonder schoorsteen)	15 cm
Gewicht	16 kg
Voeding	220-240 V, 50 Hz
Motorvermogen	250 W
Maximale afzuigcapaciteit	750 m³/h
Geluidsniveau (max)	65 dB(A)
Verlichting	2 x 3 W LED
Bediening	Elektronische aanraakknoppen met 3 snelheden
Vetfilter	Aluminium gaas (vaatwasser bestendig)
Koolstoffilter	Optioneel (voor recirculatiemodus)
Luchtafvoer	Diameter 150 mm
Installatietype	Afvoerend of recirculerend
Energielabel	B
Jaarlijks energieverbruik	55 kWh/jaar
Garantie	2 jaar

Veelgestelde vragen - FKH93-2INOX Exquisit

Hoe installeer ik de Exquisit FKH93-2INOX afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. De kap kan onder een kast of aan de muur worden gemonteerd. Zorg ervoor dat het afvoerkanaal (150 mm) goed is aangesloten als u de afvoermodus gebruikt. Voor recirculatiemodus installeert u koolstoffilters. Raadpleeg de handleiding voor gedetailleerde stapsgewijze instructies.

Hoe vaak moeten de vetfilters worden schoongemaakt?

De vetfilters van aluminium gaas moeten elke 2 tot 3 maanden worden schoongemaakt, of vaker bij intensief gebruik. Ze zijn vaatwasserbestendig. Verwijder de filters en was ze met warm water en een mild schoonmaakmiddel, droog ze vervolgens grondig voordat u ze terugplaatst.

Kan deze afzuigkap worden gebruikt in recirculatiemodus?

Ja, de Exquisit FKH93-2INOX kan worden gebruikt in recirculatiemodus. U moet optionele koolstoffilters aanschaffen die geuren absorberen. Installeer de koolstoffilters volgens de handleiding; ze moeten elke 4-6 maanden worden vervangen.

Wat is de maximale afzuigcapaciteit?

De maximale afzuigcapaciteit is 750 m³/h, bereikt bij de hoogste snelheidsinstelling. Dit is geschikt voor middelgrote tot grote keukens.

Hoe vervang ik de LED-verlichting?

De LED-verlichting is geïntegreerd en moet worden vervangen door een gekwalificeerde technicus. Als een lamp defect raakt, neem dan contact op met de klantenservice voor hulp. Probeer ze niet zelf te vervangen om elektrische schokken te voorkomen.

De afzuigkap maakt veel lawaai. Wat moet ik doen?

Controleer of de vetfilters verstopt zijn en reinig ze indien nodig. Zorg er ook voor dat de afvoerkanalen niet geblokkeerd of geknikt zijn. Als het lawaai aanhoudt, controleer dan op losse onderdelen of neem contact op met een servicemonteur. Het normale geluidsniveau ligt rond 55-65 dB.

Wat zijn de afmetingen van de FKH93-2INOX?

De breedte is 90 cm, diepte 50 cm en hoogte (zonder schoorsteen) 15 cm. De totale hoogte met schoorsteen is afhankelijk van de installatie instelbaar.

Hoe bedien ik de ventilatorsnelheid?

De afzuigkap heeft een elektronisch aanraakpaneel met drie snelheidsinstellingen. Druk op de knoppen om de ventilatorsnelheid naar wens aan te passen. Er is mogelijk ook een boostfunctie voor maximale afzuiging.

Is deze afzuigkap energiezuinig?

De Exquisit FKH93-2INOX heeft energielabel B, met een jaarlijks energieverbruik van ongeveer 55 kWh. Hij gebruikt ook energiezuinige LED-verlichting.

Waar kan ik reserveonderdelen of filters vinden?

Reserveonderdelen zoals vetfilters, koolstoffilters en LED-modules kunnen worden besteld via de Exquisit-website of erkende dealers. Gebruik het modelnummer FKH93-2INOX om compatibiliteit te garanderen.

GEBRUIKSAANWIJZING FKH93-2INOX Exquisit

Wij danken u voor de aanschaf van onze afzuigkap. U heeft de juiste keuze gemaakt. Uw apparaat van Exquisit is voor huishoudelijk gebruik gemaakt en is een kwaliteitsproduct, dat de hoogste technische eisen combineert met praktisch gebruikscomfort, zoals dit ook geldt voor andere Exquisit apparaten, die tot volle tevredenheid van hun gebruikers in heel Europa worden gebruikt.

Lees deze gebruiksaanwijzing goed door.

Leest u de gebruiksaanwijzing aandachtig door voordat u het apparaat in gebruik neemt. De gebruiksaanwijzing bevat belangrijke veiligheidsrichtlijnen voor de installatie, het gebruik en het onderhoud van het apparaat. Verdere secties van deze gebruiksaanwijzing bieden u de mogelijkheid om dit apparaat optimaal te bedienen en te onderhouden.

Een onjuist gebruik van het apparaat kan gevaarlijk zijn, vooral voor kinderen.

De fabrikant werkt voortdurend aan de ontwikkeling van alle typen en modellen. Heeft u er daarom begrip voor dat wij ons het recht voorbehouden om wijzigingen in het ontwerp, de uitrusting en de techniek door te voeren.

Dit apparaat voldoet aan de huidige EG-veiligheidsvoorschriften met betrekking tot elektrische apparaten. Het is volgens de huidige techniek vervaardigd en geassembleerd.

Inhoudsopgave

1 Uw bijdrage aan het milieu.... 3
2 Veiligheid.... 3
3 Beoogd gebruik.... 6
4 Apparaat uitpakken.... 6
5 Omschrijving apparaat.... 6
6 Installatie.... 8
7 Werking.... 12
8 Reiniging en onderhoud.... 13
9 Reparaties.... 15
10 Service- en garantiebepalingen.... 16
11 Informatie voor afzuigkappen.... 17

1 Uw bijdrage aan het milieu

Verwijdering van oude apparatuur

Dit apparaat voldoet aan de specificaties van de Europese Afvalbeheer Regelgeving

2011/65/EU-WEEE

Dit verzekert een correcte verwijdering van het apparaat. Door de milieuvriendelijke afvoer wordt ervoor gezorgd dat eventuele schade aan gezondheid door foutieve verwijdering wordt voorkomen.

Het symbool van de afvalbak op het product of de begeleidende documenten geeft aan dat dit apparaat niet mag worden behandeld als huishoudelijk afval. In plaats hiervan dient het te worden aangeleverd bij de verzamelplaats voor recycling van elektrische en elektronische apparaten.

De verwijdering dient volgens de plaatselijk geldende voorschriften te worden uitgevoerd. Voor meer informatie kunt u contact opnemen met uw gemeente of het lokale afvalbedrijf.

Maak versleten apparatuur opbruikbaar voor het wordt verwijderd:

• Haal de stekker uit het stopcontact.
• Zorg voor scheiding van de stekker en het netsnoer.
• Verwijder of vernietig eventueel aanwezige klinksluitingen en sloten.

Kinderen herkennen vaak de gevaren niet die liggen in het gebruik van huishoudelijke apparaten. Zorg daarom voor het nodige toezicht en laat de kinderen niet met het apparaat spelen.

2 Veiligheid

Veiligheidsvoorschriften

Alle veiligheidsvoorschriften in deze gebruiksaanwijzing zijn voorzien van een waarschuwingsteken. Zij wijzen u tijdig op de mogelijke gevaren. Deze informatie moet worden gelezen en opgevolgd.

Verklaring van de waarschuwingstekens

WAARSCHUWING geeft een gevaarlijke situatie aan die bij niet-naleving kan leiden tot zwaarwegend letsel of de dood!

VOORZICHTIG

geeft een gevaarlijke situatie aan die bij niet-naleving kan leiden tot licht of matig letsel!

BELANGRIJK

geeft een situatie aan die bij niet-naleving kan leiden tot grote schade aan eigendommen en het milieu!

Algemene veiligheidsvoorschriften

Het apparaat alleen verpakt vervoeren om persoonlijk letsel en schade te voorkomen.
Het apparaat alleen monteren en aansluiten volgens de instructies van de gebruiksaanwijzing.
Als het apparaat is beschadigd, mag u het niet in gebruik nemen.
Gebruik nooit een elektrisch apparaat buiten, in sterk zonlicht of in de regen.
☐ Trek in een noodgeval direct de stekker uit het stopcontact.

WAARSCHUWING

Raak nooit een elektrisch apparaat aan (ook niet de stekker aan het snoer) als uw handen of voeten vochtig of nat zijn of als u blootsvoets bent.

Er bestaat een levensgevaarlijk risico op een elektrische schok!

De aansluiting en ingebruikname van het apparaat mag alleen door een hiervoor gekwalificeerde specialist worden uitgevoerd.
□ Delektrische veiligheid van dit apparaat wordt alleen gegarandeerd als het apparaat is aangesloten op een goed geaard systeem volgens de elektrische veiligheidsnormen. De fabrikant wijst elke aansprakelijkheid af als deze veiligheidsvoorschriften niet worden opgevolgd.
□ Een beschadigd netsnoer moet onmiddelijk worden vervangen door de servicedienst om een gevaarlijke situatie te voorkomen.
□ Behalve de in deze handleiding beschreven reinigings- en onderhoudswerkzaamheden mag er verder niets aan het apparaat worden gedaan.
Zorg altijd voor voldoende ventilatie in de ruimte als de afzuigkap wordt gebruikt in combinatie met gashaarden of andere apparatuur die door vloeibare brandstoffen worden aangedreven.
De afzuigkap alleen gebruiken als de lampen erin zijn geplaatst.
De lamp mag pas een half uur na het uitschakelen van het apparaat worden aangeraakt. Ⓞ vaar voor brandwonden!

Gebruik de afzuigkap altijd met een vetfilter erop. Vet of olie kunnen makkelijk vlam vatten bij oververhitting. Brandgevaar. Daarom dient de voedselbereiding altijd onder toezicht te zijn en dient het filter regelmatig te worden gereinigd of vervangen.
□ Gelieve het filter niet te controleren tijdens een in werking zijnde afzuigkap.
Het is belangrijk het filter regelmatig te reinigingen of te vervangen. Bij niet-naleving kan brandgevaar ontstaan als gevolg van vetophoping.
Geen voedsel flamberen onder de afzuigkap. Brandgevaar van het filter door opstijgende vlammen.
☐ Boven een houtskoolvuur of een open haard mag de afzuigkap niet worden gebruikt.
Vermijd het openen van de gastoevoer naar de gaskookplaatjes zolang er geen pannen op de kookplaat staan. Mogelijke beschadiging en brandgevaar van het filter door opstijgende vlammen.
Deze afzuigkap is geschikt voor een fornuis met maximaal 4 kookplaten.
Bij een gelijktijdige werking van de afzuigkap en van schoorsteenafhankelijke ovens (bijvoorbeeld een gas-, olie- of kolen gestookt apparaat)dient er voor voldoende luchttoevoer te worden gezorgd, die nodig is om de verbranding te bewerkstellingen. Een veilige werking is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de ruimte van de vuurhaarden niet wordt overschreden.
Bij alle werkzaamheden aan de afzuigkap, ook bij het uitwisselen van de lampen en het filter, altijd het apparaat loskoppelen van het stroomnet.

Brandgevaar.

Veiligheid van kinderen en personen met beperkte capaciteiten

WAARSCHUWING

Verpakkingsonderdelen (bijvoorbeeld plasticfolie en piepschuim) kunnen voor kinderen gevaarlijk zijn. Verstikkingsgevaar! Verpakkingsmateriaal uit de buurt van kinderen houden.

WAARSCHUWING

Dit apparaat is niet bedoeld voor gebruik door personen inclusief kinderen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of gebrek aan kennis, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies krijgen hoe het apparaat moet worden gebruikt. Kinderen moeten onder toezicht zijn om ervoor te zorgen dat zij niet met het apparaat gaan spelen.

3 Beoogd gebruik

Het apparaat is bestemd voor huishoudelijk gebruik. Elk ander gebruik geldt als contra-indicatie. Als u het apparaat voor andere doeleinden of anders dan in deze gebruiksaanwijzing omschreven is gebruikt, dient u er rekening mee te houden dat de fabrikant zich niet aansprakelijk stelt voor eventuele hierdoor opgelopen schade.

Een ombouw en veranderingen aan het apparaat zijn niet toegestaan om veiligheidsredenen.

4 Apparaat uitpakken

De verpakking moet in tact zijn. Controleer het apparaat op transportschade en beschadigd apparaat mag onder geen enkele omstandigheid worden gebruikt. Bij beschadigingen neemt u contact op met de leverancier.

Verwijderen van de transportbescherming

Het apparaat is beveiligd voor transport. Verwijder alle tape van het apparaat. Lijmresten kunt u verwijderen met wasbenzine.

Transportinstructies

Bewaar de originele doos met de voorgevormde piepschuimdelen. Vervoer het apparaat in de originele verpakking. Plaats geen andere voorwerpen op de verpakking.

Verpak ingsmateriaal

- Zorg voor een milieuvriendelijke verwijdering.

5 Omschrijving apparaat

Leveringsomvang

Afzuigkap, reeds voorgemonteerd

Terugslagklep

Sjabloon voor boorgaatjes

Binnendeel schouw

Buitendeel schouw

Luchtafvoer aansluitstuk

Aluminium filter

Gebruiksaanwijzing

Kleine onderdelen

Schroeven

6 ST4*35

6 ST4*10

6 deuvels

2 beugels

Niet inbegr epen

Luchtslang of universele slang (voor de luchtafvoer)

Koolstofffilter (optionde - verkrijgbaar bij de servicedienst voor recirculatie systeem)

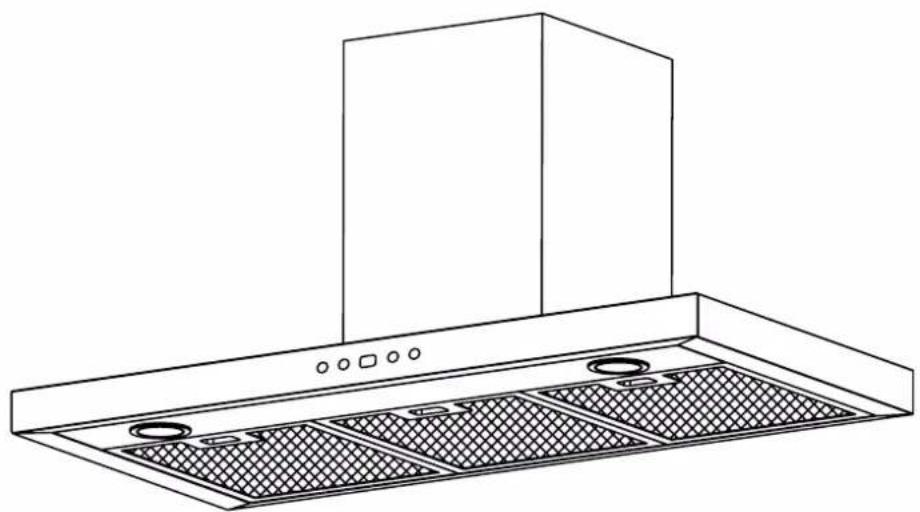

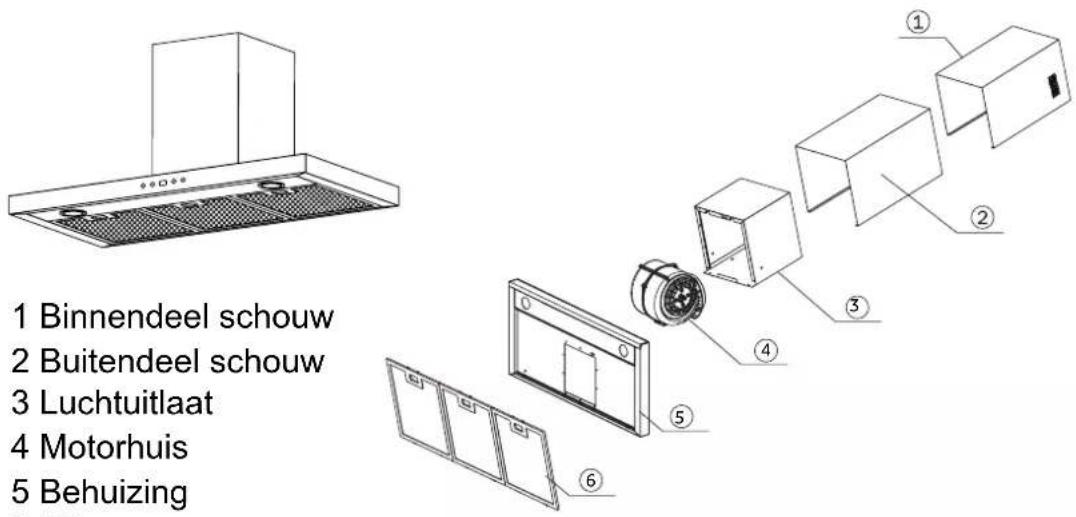

Omschrijving

Bedieningsknoppen

Aan-/Uitzetten

Verlagen

Verhogen

Verlichting

Knop ⏻ is de Aan/Uit knop: druk 1x en de kap gaat op een lage stand werken, u ziet 1 op het display, de Aan/Uit knop licht wit op. Druk nogmaals om de kap uit te schakelen.

Knop is de Verlichtingsknop: dit is een separaat aangestuurde knop en deze wordt niet bediend door de Aan/Uit knop; druk 1x om licht aan te doen, 1x om weer uit te doen.

Display

Weergave:motortoerental in cijfers, u ziet: 1, 2, 3, etc.

Knop — is de knop om de afzuigsnelheid te verlagen: druk 1x om te verlagen. Wanneer u 1 op het display ziet, staat de snelheid al op de laagste stand, deze knop verlaagt de snelheid niet verder. Wanneer het display 2 of 3 weergeeft, gaat de snelheid per druk 1 stand lager.

Knop + is de knop om de afzuigsnelheid te verhogen: druk 1x om te verhogen, u ziet 2 of 3 weergegeven in het display; 3 is de hoogste stand. Wanneer u 3 op het display ziet, staat de snelheid al op de hoogste stand, deze knop indrukken verhoogt de snelheid niet verder.

Wanneer het display 1 of 2 weergeeft, gaat de snelheid per druk 1 stand hoger.

Delay functie: druk langer op de Aan/Uit ☐ knop (2 sec.): de kap staat in de Delay stand, de kap zal 15 min. afzuigen en daarna automatisch stoppen.

Tijdens de Delay duur kunt u de afzuigsnelheid nog aanpassen, dit wijzigt de Delay functie/ tijdsduur niet.

Technische Gegevens

Model	FKH93-2INOX
Bedieningsknoppen	4 stuks
Afzuigcapaciteit max. [m3/h]
Afzuigcapaciteit met koolstofffilter max. [m3/h]
Elektrische aansluiting[V/Hz]	220~240 / 50
Motorvermogen [W]	87
Vermogen lamp [W]	2 x 1 LED
Afmetingen onverpakt, zonder schouw: HxBxT[cm]	90,0x45,0x55,0(61,0~102,0)
Hoogte met schouw [cm]	55,0(61,0~102,0)
Afvoerbuis ∅ [cm]	14.5
Netto gewicht [kg]	12.5
Het apparaat voldoet aan de eisen die zijn vastgelegd in de richtlijnen van de Raad voor de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de elektromagnetische compatibiliteit en over het gebruik van elektrisch materiaal binnen bepaalde spanningsgrenzen.

6 Installatie

WAARSCHUWINGHaal de stekker uit het stopcontact voordat u met de montage van het apparaat begint. Gevaar voor een elektrische schok.

OpmerkingHet installatiewerk en het aanbrengen van de elektrische bedrading mag alleen worden uitgevoerd door professionals en dient in overeenstemming te zijn met de toepasselijke lokale voorschriften en normen, met inbegrip van brandwerende maatregelen.

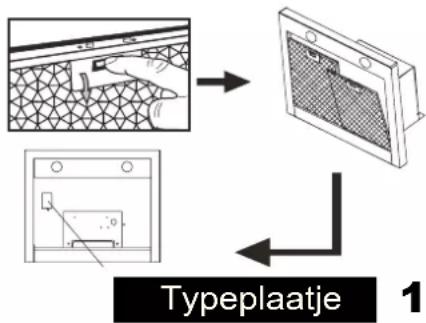

Controleer, voordat u de afzuigkap monteert, de op het typeplaatje aangegeven spanning en frequentie.

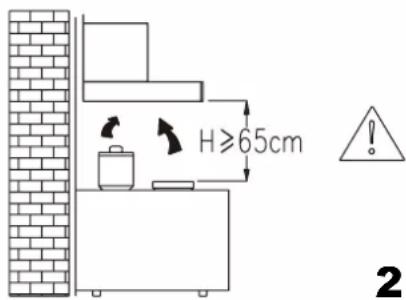

Bij het installeren van de afzuigkap dient u minimaal de volgende afstand aan te houden tussen de bovenkant van de kookplaat en de onderkant van de afzuigkap:

Elektrische kookplaat: 650mm

Gasfornuis: 700mm

Maximale afstand: 750mm

De afvoerlucht mag niet worden afgevoerd via een in gebruik zijnde rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht dienen de officiële en wettelijke voorschriften te worden nageleefd.

Volgens nationale en regionale bouwvoorschriften gelden er bepaalde beperkingen voor het gezamenlijk gebruik van afzuigkappen en kolen-, olie- of gaskachels die gebruik maken van dezelfde schoorsteen in dezelfde ruimte.

Voor de installatie van de afzuigkap zijn twee personen nodig.

Procedure:

1. De afzuigkap uit de verpakking nemen.
2. De afzuigkap op de kop op een tafel leggen op een stuk karton of papier, wat u van tevoren al heeft neergelegd, zodat de tafel en de afzuigkap geen krassen oplopen.
3. Na installatie van de onderkant van de afzuigkap dient u ervoor te zorgen dat de afstand tussen de kap en de bovenkant van de kookplaat niet minder dan 650 mm en niet meer dan 750 mm bedraagt.

Opmerking

Door de aansluiting van een universele afvoerslang kan de luchtstroom eenvoudig worden gekozen.

Montage

De gewenste positie van de afzuigkap aangeven op het wandoppervlak (Afb. 3).

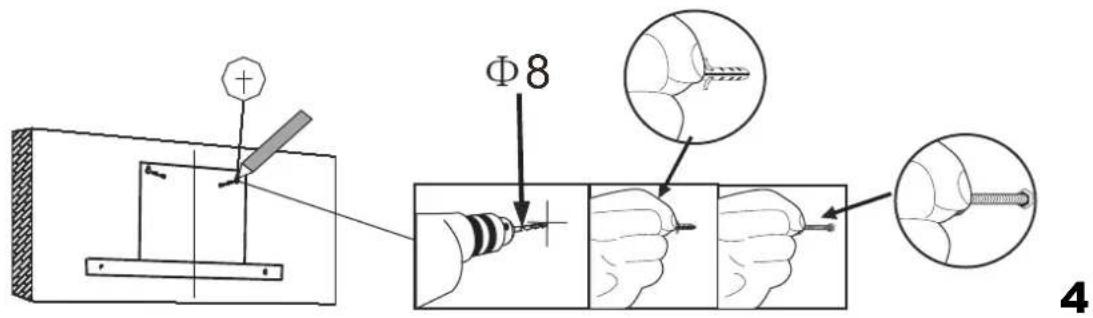

Boor met behulp van de boorsjabloon drie gaten in de muur met een doorsnee van minstens 8 mm. Afhankelijk van de textuur van de muur de speciale deuvels gebruiken (bijvoorbeeld voor een muur met een tussenruimte). De deuvels in de boorgaten steken(Afb. 4).

Opmerking

Bij het boren in een wand of het plafond vooraf controleren of er op die plek geen elektrische kabels of andere verborgen leidingen en kabels zijn.

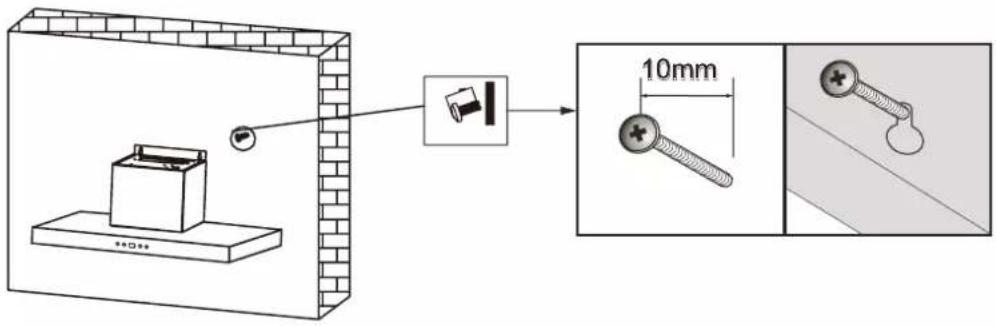

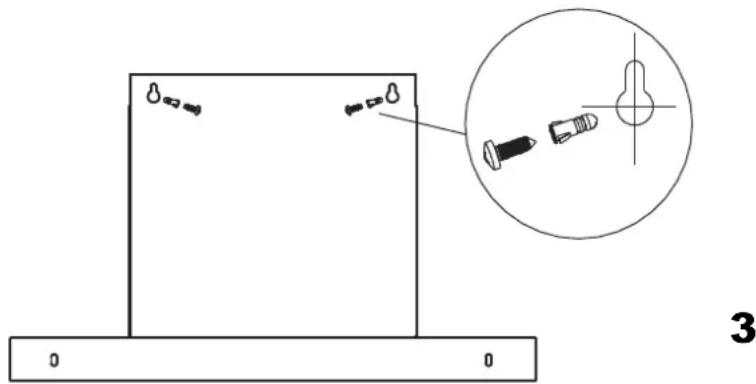

Plaats de bovenste twee schroeven (Afb. 5). De schroefgrootte is afhankelijk van de grootte van de deuvels. De schroefkop moet minstens 9 mm doorsnee zijn.

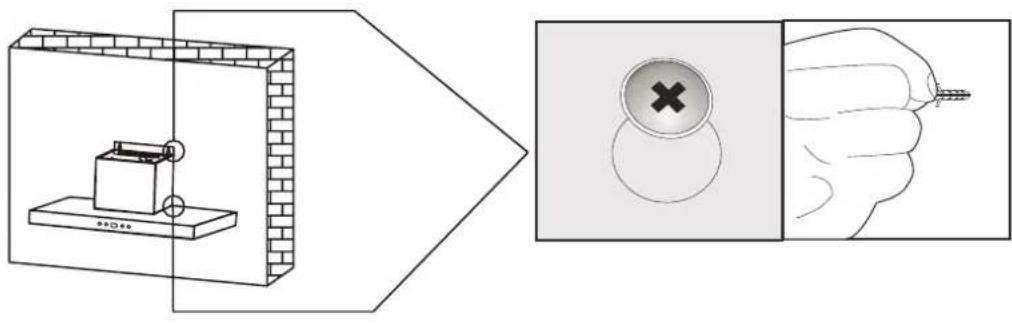

Hang de afzuigkap op en draai de twee schroeven verder aan. Schroef vervolgens de onderste schroef erin.

Kanaalloze afvoer (recirculatie)

Als luchtafvoer niet mogelijk is door de bouwvoorschriften kan de afzuigkap worden gebruikt door toepassing van een actief koolstofffilter. Hierbij worden de kookdampen gezuiverd en stroomt de lucht via het rookkanaal terug in de ruimte.

Het koolstofffilter dient regelmatig te worden vervangen.

Schouw ombouw

Plaats de buitenkant van de schouw op de windvanger en draai deze met een kruiskopschroevedraaier vast boven het luchtkanaal(Afb. 7).

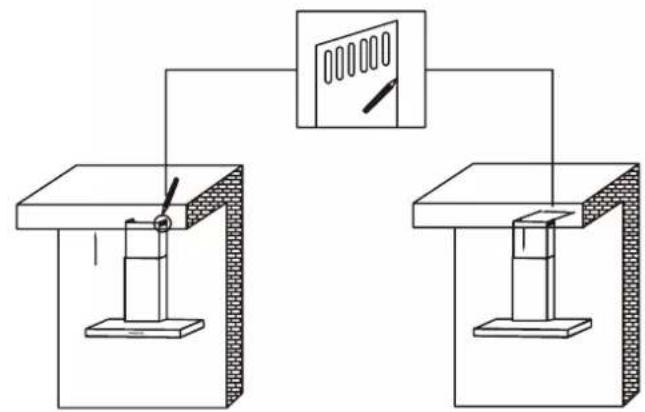

Afhankelijk van de grootte van de bovenste montagesteunen de beide schouwdelen plaatsen (Afb. 8).

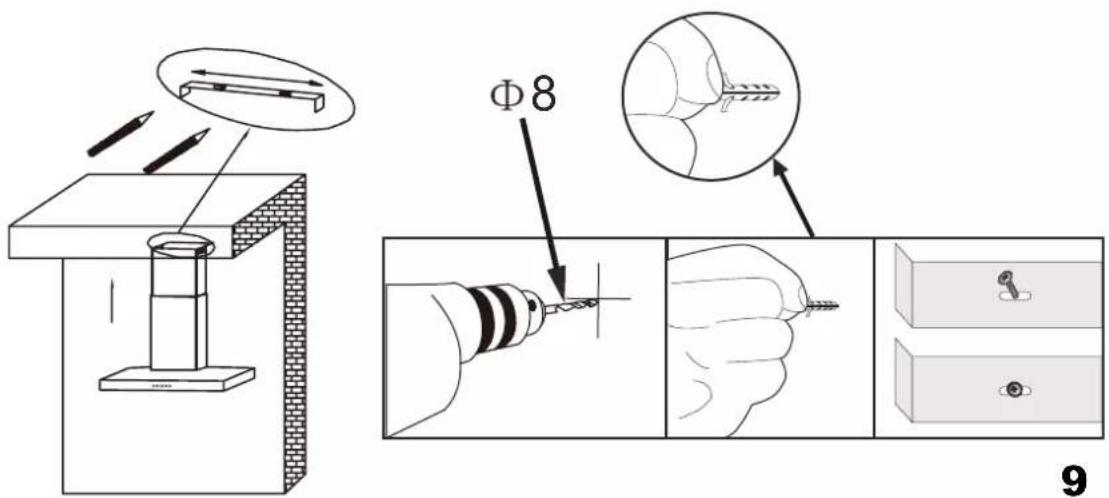

De bovenste beugel van de schouw aan de muur bevestigen (Afb. 9).

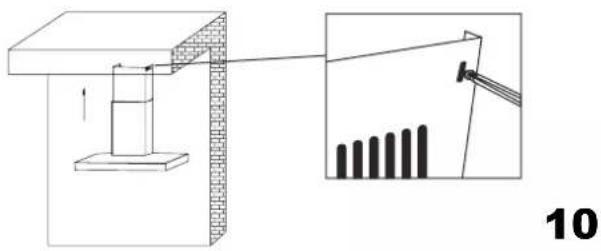

Met de schroeven ST4*10 het bovenste schouwdeel aan de montagesteunen bevestigen (Afb. 10).

Opmerking

Verkeerde aansluiting kan schade veroorzaken aan het elektrische vermogen.

7 Werking

De afzuigkap inschakelen bij het koken met een hoge warmte of bij het bakken en braden in een pan.

Opmerking

De afzuigkap mag niet worden verbonden met afvoerkanalen die al voor andere apparaten worden gebruikt die met andere energiebronnen dan stroom worden aangedreven (bijvoorbeeld een boiler of een gaskachel).

De stekker goed vastdrukken.

Knop ⏻ is de Aan/Uit knop: druk 1x en de kap gaat op een lage stand werken, u ziet 1 op het display, de Aan/Uit knop licht wit op. Druk nogmaals om de kap uit te schakelen.

Knop 📋 is de Verlichtingsknop: dit is een separaat aangestuurde knop en deze wordt niet bediend door de Aan/Uit knop; druk 1x om licht aan te doen, 1x om weer uit te doen.

Display ☐ Weergave:motortoerental in cijfers, u ziet: 1, 2, 3, etc.

Knop — is de knop om de afzuigsnelheid te verlagen: druk 1x om te verlagen. Wanneer u 1 op het display ziet, staat de snelheid al op de laagste stand, deze knop verlaagt de snelheid niet verder. Wanneer het display 2 of 3 weergeeft, gaat de snelheid per druk 1 stand lager.

Knop + is de knop om de afzuigsnelheid te verhogen: druk 1x om te verhogen, u ziet 2 of 3 weergegeven in het display; 3 is de hoogste stand. Wanneer u 3 op het display ziet, staat de snelheid al op de hoogste stand, deze knop indrukken verhoogt de snelheid niet verder.

Wanneer het display 1 of 2 weergeeft, gaat de snelheid per druk 1 stand hoger.

Delay functie: druk langer op de Aan/Uit knop (2 sec.): de kap staat in de Delay stand, de kap zal 15 min. afzuigen en daarna automatisch stoppen.

Tijdens de Delay duur kunt u de afzuigsnelheid nog aanpassen, dit wijzigt de Delay functie/ tijdsduur niet.

8 Reiniging en onderhoud

LET OP!

□ Voor alle reinigings- of onderhoudswerkzaamheden moet het apparaat uitgeschakeld en afgekoeld zijn. Trek de stekker uit het stopcontact of zekering omschakelen of eruit draaien.
De uitwendige delen met het schakelpaneel en de binnenbehuizing met een vochtige doek en een mild reinigingsmiddel schoonmaken.
☐ Het is verboden om het apparaat te reinigen met een stoom- of hogedrukreiniger! Gebruik geen schuurmiddelen, agressieve schoonmaakmiddelen of schurende voorwerpen.
□ Nooit met scherpe voorwerpen of met elektrische delen in het beschermingsrooster van de motor steken.
☐ Het is belangrijk om het verwisselen van het filter en de reinigingswerkzaamheden regelmatig uit te voeren. Het nalaten van deze activiteiten kan door vetvorming leiden tot brandgevaar.
☐ Het niet opvolgen van deze reinigingsrichtlijnen en niet vervangen van het filter kan een brandgevaar opleveren.
☐ Deze richtlijnen dienen te worden opgevolgd.

De fabrikant aanvaardt geen aansprakelijkheid voor eventuele schade aan de motor of een brand, die veroorzaakt zijn door onjuist onderhoud of het niet naleven van de bovengenoemde veiligheidsvoorschriften.

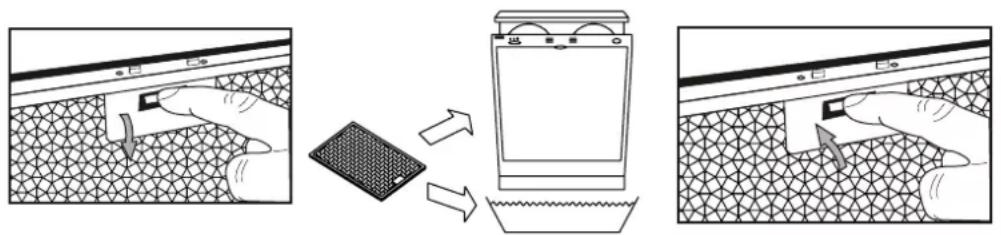

Reiniging van het vetfilter

Het wordt aanbevolen om het metalen filter elke 3 maanden te reinigen of eerder, zodra u niet meer tevreden bent met de luchtafvoer.

Om de afzuigkap te openen de sluiting van het metaalfilter naar achteren schuiven.
□ Het rooster met de bijgeleverde aluminium filters voorzichtig verwijderen.
☐ Filter in een warm sopje laten inweken en reinigen. Grondig afspoelen met warm water en laten drogen. Geen agressieve reinigingsmiddelen, borstels of schuurmiddelen gebruiken!
☐ Filter in de omgekeerde volgorde weer in de afzuigkap plaatsen.

Na een aantal schoonmaakbeurten kan het filter iets verkleuren. Dit is een normaal proces en leidt niet tot vervanging van het filter onder garantie.

Vervangen van het actieve koolstofffilter

Het koolstofffilter moet worden gebruikt als de kap als recirculatie wordt gebruikt. Hiervoor dient het actieve koolstofffilter te worden gebruikt.

Een actief koolstofffilter dient regelmatig te worden vervangen. Zodra u niet meer tevreden bent met de luchtafvoer kunt u het filter gaan vervangen.

Het filter kan niet worden gewassen of hergebruikt. Om een vlekkeloze verwijdering van geurtjes te garanderen dient het volume van de koolstof te zijn aangepast aan het vermogen van de kap om lucht af te voeren. In dit geval garandeert de hoge kwaliteit van het koolstof bij een normaal gebruik van de afzuigkap een efficiënte opname van kookluchtjes. Gebruik alleen de originele filters die regelmatig dienen te worden vervangen.

☐ Om de afzuigkap te openen de sluiting van het metalen filter naar achteren schuiven.
□ Het rooster met de bijgeleverde aluminiumfilters voorzichtig verwijderen en opzij leggen.
□ Het actieve koolstofffilter voorzichtig verwijderen uit de "plastic lipjes".
□ Het actieve koolstofffilter aan beide zijden van de motorbehuizing aanbrengen. De filters aan de pinnen van de luchttransportband drukken (zien eruit als plastic lipjes) en vastzetten.
□ Het rooster met de meegeleverde aluminium filters weer op de juiste wijze terugplaatsen.
□ Het actieve koolstofffilter is optioneel en kan bij de klantenservice worden besteld.

Lamp verwisselen

PAS OP!

De lamp mag pas een half uur na uitschakeling van de lamp worden aangeraakt. Gevaar voor brandwonden! De lamp niet afdekken met warmte isolatie of andere materialen.

11

Lan280g240Vemax. 2X1W LED

□ Afzuigkap uitschakelen, de stekker uit het stopcontact trekken of de zekering omschakelen of eruit draaien.
□ Voor het verwisselen van de lamp de afzuigkap open maken.
□ Lamp met een lichte beweging naar links uit de fitting draaien en eruit laten glijden. De nieuwe lamp in de omgekeerde volgorde er in draaien.
□ Afzuigkap weer sluiten en de stroomvoorziening aansluiten.

De benodigde minimale afstand tot het te verlichten oppervlak (bijvoorbeeld de deksel, ovenwanten en dergelijke) dient 0.45m te zijn om het verwarmen van onderdelen en brandgevaar te voorkomen.

9 Reparat ies

WAARSCHUWING

Reparaties aan elektrische apparaten mogen uitsluitend door hiervoor gekwalificeerde deskundigen worden uitgevoerd. Een verkeerde of onprofessioneel uitgevoerde reparatie kan gevaar opleveren voor de gebruiker en leidt tot verlies van uw garantie.

1. Deze garantiebepalingen gelden uitsluitend voor de oorspronkelijke koper en voor huishoudelijk gebruik van het apparaat in de Benelux. Bij doorverkoop van gebruiker aan gebruiker vervalt de garantie.
2. De garantie geldt slechts indien, bij eventueel beroep op de garantiebepalingen, dit garantiebewijs wordt getoond, samen met de originele aankoopnota door de 1 ^e koper.
3. Er is geen garantie van toepassing op gebreken, veroorzaakt door beschadigingen, ruwe of onoordeelkundige behandeling, nalatigheid van de gebruiker, het gebruik van het apparaat op een onjuiste spanning of gebruik voor een ander doel dan het doel waarvoor het geleverd werd. Er kan ook geen beroep op de garantie worden gedaan wanneer het typeplaatje met serienummer is veranderd of verwijderd en wanneer er door ondeskundigen aan het apparaat is gewerkt.
4. Buiten garantie vallen: glas(keramiek), lampen, kunststof/metalen onderdelen en/of - accessoires (bijv. filters, roosters, pandragers etc.), draadmanden en/of separatie schotten, lak- en/of emaille beschadigingen.
5. De garantie vangt aan op de aankoopdatum vermeld op de originele aankoopnota en houdt in: Twee jaar garantie op het gehele apparaat en de elektrische onderdelen zoals thermostaat, thermische beveiliging, relais, ventilator, transformator, schakelaar enz. met uitzondering van de onder 4 genoemde zaken.
6. De garantie omvat uitsluitend het vervangen van defecte- of beschadigde onderdelen en bijbehorende arbeidskosten voor zover wij ons volgens deze garantiebepalingen verantwoordelijk hebben gesteld.
7. Transport- en/of verpakkingskosten, alsmede het transportrisico (voor apparaten die alleen in onze eigen werkplaats gerepareerd kunnen worden) worden niet door de garantie gedekt en zijn voor rekening van de gebruiker. Voor details, zie onze 'Exquisit Servicebepalingen' waarin o.a. de berekening van de voorrijdkosten en arbeidsloon, indien van toepassing, worden toegelicht.
8. Attentie: reparatie- en materiaalkosten die niet onder de garantie vallen, moeten direct contant worden voldaan.Indien facturering van de monteurskosten gewenst is, wordt het notabedrag verhoogd met extra administratiekosten.
9. Wij zijn niet verantwoordelijk voor de werkzaamheden of reparatiekosten, die niet in onze opdracht door derden zijn uitgevoerd. Tevens zijn we te allen tijde niet verantwoordelijk voor (extra) kosten en/of gevolgen hiervan, op wat voor manier dan ook, die direct of indirect uit een storing, gebrek of onoordeelkundig gebruik van het apparaat door derden, die niet in opdracht van Exquisit of diens importeur en/of leverancier handelen, voortvloeien.
10. Vervanging van onderdelen verlengt de originele garantietermijn niet!

1. Beschadigde apparaten bij ontvangst niet in gebruik nemen, maar dit direct melden bij uw leverancier. Eventuele terugname van beschadigde, gebruikte apparaten is niet mogelijk!
2. Tijdens de eerste 24 maanden na aankoopdatum op de originele nota van de 1e koper wordt voor serviceverlening ten aanzien van gevallen, die onder deze garantiebepalingen vallen, niets in rekening gebracht.
3. Alleen indien er 4 of meer apparaten bestemd voor gebruik in 1 en dezelfde keuken, op de originele aankoopnota staan vermeld, wordt er vanaf 2 jaar na de aankoopdatum op deze originele koopnota - voor een periode van 36 maanden – in rekening gebracht: a. de voorrijdkosten b. administratiekosten
4. Bij monteursbezoek dienen alle kosten en, indien van toepassing, gebruikte materialen welke niet onder de garantie vallen direct contant te worden voldaan met inachtneming van de bepalingen aangegeven bij punt 7-8 van de Garantiebepalingenen bij de punten 2-4 van de Exquisit Servicebepalingen,ongeacht de aard van de werkzaamheden.
5. Het eventueel verzenden van onderdelen geschiedt te allen tijde tegen vooruitbetaling.
6. Attentie: Wanneer er 4 of meer apparaten, bestemd voor gebruik in 1 en dezelfde keuken, op de originele aankoopnota van de 1e koper staan vermeld, vervalt de gehele garantie 5 jaar na de datum op deze originele aankoopnota en worden alle kosten in rekening gebracht conform aangegeven richtlijnen bij punt 8.

Wanneer er minder dan 4 apparaten op de originele aankoopnota van de 1e koper staan vermeld, vervalt de gehele garantie 2 jaar na de datum op deze originele aankoopnota en worden alle kosten in rekening gebracht conform aangegeven richtlijnen bij punt 8.

Voor service →

EXQUISIT www.domest.nl -zie service

Tel. 0314 - 362244 (optie 2)

Fax. [phone]

E-mail: [e-mail]

exquisit

Informatie voor afzuigkappen

Identieficatienummer model	/	FKH93-2INOX	/
	bmyS/ool Waarde		Eenheid
Jaarlijks energieverbruik AEC	hood	12.9	kWh/jaar
Tijd toenamefactor	f	0.9	/
Vloeistof dynamische efficiëntie	EDF	30.6	/
Energie-efficiëntie-Index	IEF	36.2	/
Gemeten luchtvolume bij beste efficiëntiepunt	Q BEP	227.8	m3/h
Gemeten luchtdruk op beste efficiëntiepunt	PBEP	169	Pa
Maximale luchtstroom	Q max	614.7	m3/h
Gemeten opgenomen vermogen in het beste rendement punt	WBEP	34.9	W
Nominaal vermogen van de verlichting	WL	2	W
Gemiddelde verlichtingssterkte van de verlichting op de kookzone	Emiddle	168	lux
Gemeten energieverbruik in de stand-bymodus	Ps	0.49	W
Gemeten energieverbruik in de uit-stand	Po	0.48	W
Geluidsvermogensniveau	LWA	65	dB

exquisIT

Cooker Hood Model FKH93-2INOX

Knop is de Aan/Uit knop: druk 1x en de kap gaat op een lage stand werken, u ziet 1 op het display, de Aan/Uit knop licht wit op. Druk nogmaals om de kap uit te schakelen.

Knop is de Verlichtingsknop: dit is een separaat aangestuurde knop en deze wordt niet bediend door de Aan/Uit knop; druk 1x om licht aan te doen, 1x om weer uit te doen.

Display □ Weergave:motortoerental in cijfers, u ziet: 1, 2, 3, etc.

Knop — is de knop om de afzuigsnelheid te verlagen: druk 1x om te verlagen. Wanneer u 1 op het display ziet, staat de snelheid al op de laagste stand, deze knop verlaagt de snelheid niet verder. Wanneer het display 2 of 3 weergeeft, gaat de snelheid per druk 1 stand lager.

Knop + is de knop om de afzuigsnelheid te verhogen: druk 1x om te verhogen, u ziet 2 of 3 weergegeven in het display; 3 is de hoogste stand. Wanneer u 3 op het display ziet, staat de snelheid al op de hoogste stand, deze knop indrukken verhoogt de snelheid niet verder. Wanneer het display 1 of 2 weergeeft, gaat de snelheid per druk 1 stand hoger.

Delay functie: druk langer op de Aan/Uit knop (2 sec.): de kap staat in de Delay stand, de kap zal 15 min. afzuigen en daarna automatisch stoppen.

Tijdens de Delay duur kunt u de afzuigsnelheid nog aanpassen, dit wijzigt de Delay functie/ tijdsduur niet

Information

Phone 0314 - 362244 (optie 2)

Fax [phone]

E-mail: [e-mail]

exquisit
