FKH92-3BL - Afzuigkap Exquisit - Gratis gebruiksaanwijzing en handleiding

Type product	Afzuigkap (kookplaatkap)
Merk	Exquisit
Model	FKH92-3BL
Kleur	Zwart (model suffix BL)
Installatietype	Wandmontage, afvoer of recirculatie
Bedieningstype	Drukknoppen (Licht, Laag, Midden, Hoog, Boost)
Aantal snelheden	4 (Laag, Midden, Hoog, Boost)
Verlichting	LED-module, 1,5W, DC 12V, vervangbaar
Vetfilter	Metaal, vaatwasserbestendig, elke 2 maanden reinigen
Koolstoffilter	Optioneel, elke 4 maanden vervangen, niet wasbaar
Afvoeruitlaatdiameter	120 mm of 150 mm (met verloopflens)
Minimale afstand tot kookplaat	65 cm (gas), zie handleiding voor elektrisch
Voeding	220-240 V, 50 Hz (Europa)
Afmetingen (afzuigkap behuizing, ca.)	898 mm (B) x 500 mm (D) x 145 mm (H)
Schoorsteenhoogteverstelling	Bereik van 430-800 mm (optie 1) tot 630-1200 mm (optie 3)
Inbegrepen accessoires	Afzuigkapbehuizing, onder-/bovenschoorsteen, afvoerpijp, montagebeugels, schroeven, pluggen, handleiding
Veiligheidskenmerken	Klasse I, aarding vereist, automatische boost terug naar hoog na 8 min
Garantie	Zie fabrieksgarantievoorwaarden (scan QR-code in handleiding)

Veelgestelde vragen - FKH92-3BL Exquisit

Wat is de minimale afstand tussen de kookplaat en de afzuigkap?

Voor gasfornuizen is de minimale afstand 65 cm. Als uw gasfornuishandleiding een grotere afstand voorschrijft, moet die worden gerespecteerd. Voor elektrische fornuizen raadpleeg de installatiehandleiding.

Hoe reinig ik de vetfilters?

Verwijder de metalen vetfilters door ze naar achteren van de kap te duwen en naar beneden te trekken. Reinig ze elke 2 maanden of vaker bij intensief gebruik. Ze kunnen in een vaatwasser worden gewassen. Vermijd buigen en zorg dat ze volledig droog zijn voordat u ze terugplaatst.

Hoe vaak moet ik het koolstoffilter vervangen?

Het actieve koolstoffilter wordt gebruikt in recirculatiemodus en kan niet worden gewassen. Vervang het elke 4 maanden gebruik, of vaker bij intensief gebruik. Om te vervangen, verwijder de vetfilters, haal het oude koolstoffilter eruit, plaats het nieuwe en monteer de vetfilters terug.

Wat moet ik doen als de motor niet werkt maar het licht brandt?

Controleer of de bladen geblokkeerd zijn. Zo niet, dan kunnen de condensator of motor beschadigd zijn, of de bedrading loszit. Neem contact op met een gekwalificeerde technicus voor reparatie.

Hoe vervang ik het LED-lampje?

Haal de stekker uit het stopcontact of schakel de stroomonderbreker uit. Verwijder het vetfilter en de 2 schroeven op de voorplaat. Koppel de aansluiting los, druk het LED-lampje van achteren om het te verwijderen. Installeer een nieuwe LED-module (max 1,5W, DC 12V, 33,2x120mm), sluit opnieuw aan en monteer alles terug.

Hoe stel ik de ventilatorsnelheid in?

Druk op de Laag, Midden, Hoog of Boost knoppen. Elke druk schakelt de snelheid in/uit. De Boost snelheid keert automatisch terug naar Hoog na 8 minuten.

Kan ik de afzuigkap gebruiken met gasapparaten?

Ja, maar zorg voor voldoende ventilatie in de ruimte om terugstroming van uitlaatgassen te voorkomen. De onderdruk in de ruimte mag niet hoger zijn dan 0,04 mbar. De minimale afstand tot de kookplaat is 65 cm.

Hoe installeer ik de afvoerversie?

Sluit de afzuigkapuitlaat aan op een afvoerkanaal met een buis van minimaal 120 mm diameter. Gebruik indien nodig een verloopflens. Zorg dat de afvoerweg zo kort mogelijk is. Voor recirculatie installeer het koolstoffilter.

Wat doet de boostfunctie?

De Boost snelheid biedt maximale zuigkracht gedurende een korte periode. Het schakelt automatisch terug naar Hoog na 8 minuten om oververhitting te voorkomen.

Waar vind ik de garantievoorwaarden?

Scan de QR-code in de handleiding of ga naar de verstrekte link (https://www.exquisitbenelux.nl). Scroll naar de voettekst voor garantievoorwaarden.

GEBRUIKSAANWIJZING FKH92-3BL Exquisit

De gebruiksaanwijzing is van toepassing op verschillende versies van dit apparaat.

Daarom vindt u beschrijvingen van individuele functies die niet van toepassing zijn op uw specifieke apparaat.

INSTALLATIE

• De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade als gevolg van een onjuiste installatie.

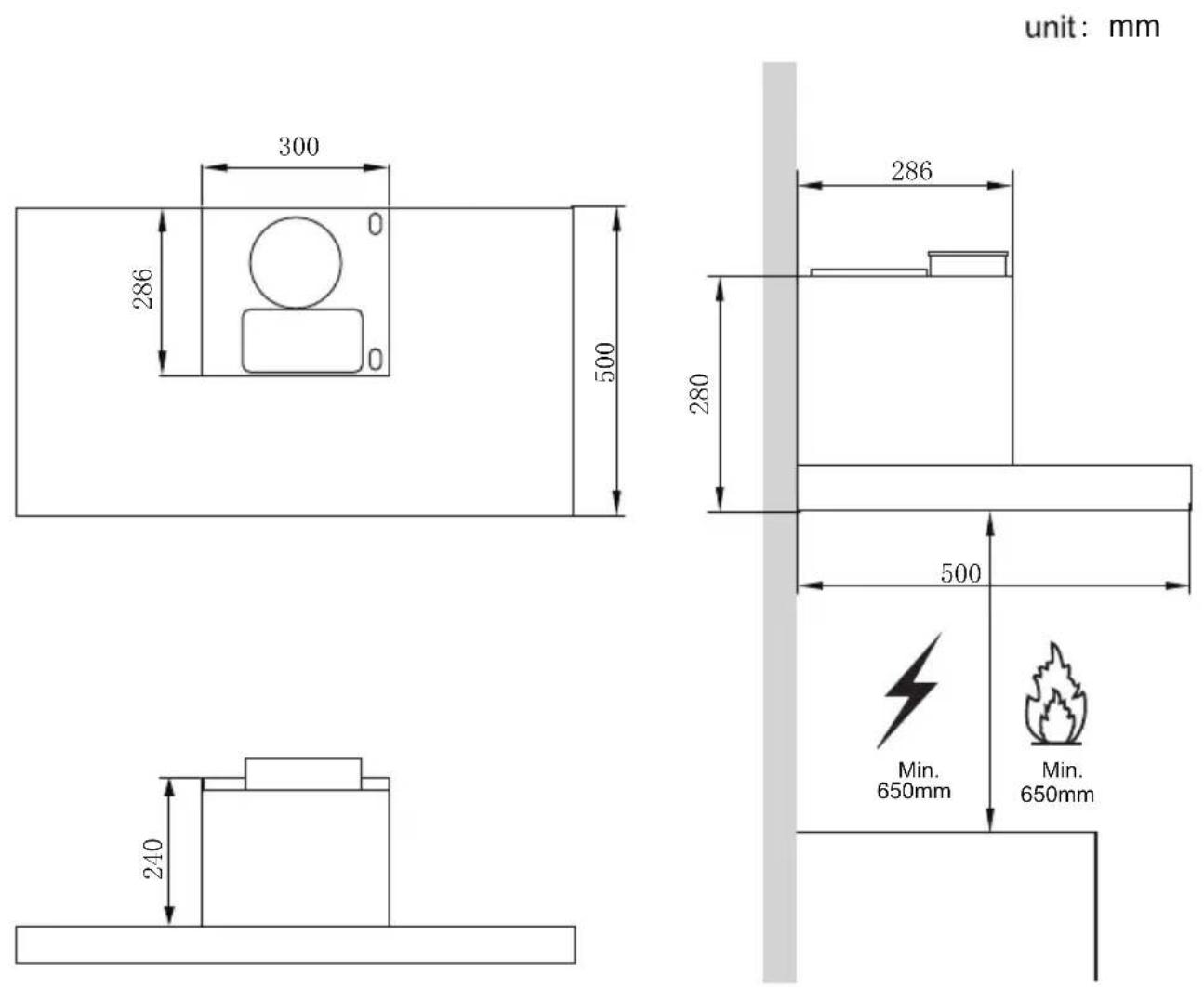

• De minimale afstand tussen het ondersteunend oppervlak voor de kookpotten op de kookplaat en het onderste deel van de afzuigkap. (Wanneer de afzuigkap zich boven een gastoestel bevindt, moet deze afstand tenminste 65 cm zijn). Als de installatie-instructies voor de gaskookplaat een grotere afstand aangeven, moet hiermee rekening worden gehouden. De afstand van 65 cm kan worden verkleind voor: niet-brandbare onderdelen van afzuigkappen en onderdelen die werken op een veilige extra lage spanning, op voorwaarde dat deze onderdelen bij vervorming geen toegang tot onderdelen onder spanning geven.
• Controleer of de netspanning overeenkomt met die aangegeven op het typeplaatje dat op de kap is bevestigd.
• Controleer voor apparaten van klasse I of de huishoudelijke stroomvoorziening voor voldoende aarding zorgt.
• Sluit de afzuigkap aan op de afvoerpijp via een buis met een minimale diameter van 120 mm. De route van het rookkanaal moet zo kort mogelijk zijn.
• De lucht mag niet worden afgevoerd via een rookkanaal dat wordt gebruikt voor het afvoeren van dampen van apparaten die gas of andere brandstoffen verbranden.
• Als de afzuigkap wordt gebruikt in combinatie met niet-elektrische apparaten (bijvoorbeeld gasverbrandingsapparaten), moet een voldoende mate van beluchting in de kamer worden gegarandeerd om terugstroming van uitlaatgas te voorkomen. De keuken moet een opening hebben die rechtstreeks in verbinding staat met de buitenlucht om de instroom van schone lucht te garanderen.
• Wanneer de afzuigkap wordt gebruikt in combinatie met apparaten die met andere dan elektrische energie worden gevoed, mag de onderdruk in de kamer niet hoger zijn dan 0,04 mbar om te voorkomen dat de damp door de afzuigkap naar de kamer wordt teruggezogen.
• Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant, diens monteur of personen met vergelijkbare kwalificaties om gevaar te voorkomen.
• Voorschriften betreffende de afvoer van lucht moeten worden nageleefd.

GEBRUIK

• De afzuigkap is alleen voor gebruik thuis, niet geschikt voor barbecues, winkels waar vlees wordt gebraden en andere commerciële doeleinden.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor deze is ontworpen.
  ● Laat nooit hoge open vlammen onder de afzuigkap branden wanneer deze in werking is.
• Pas de vlamintensiteit aan om deze alleen op de bodem van de pan te richten en zorg ervoor dat deze niet langs de zijkanten van de pan terechtkomen.
• Frituurpannen moeten tijdens het gebruik voortdurend worden gecontroleerd: oververhitte olie kan in brand vliegen.
• Geen open vlam onder de afzuigkap; risico op brand.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis als zijn op een veilige manier toezicht hebben gekregen of geïnstrueerd zijn over het gebruik van het apparaat en de desbetreffende gevaren begrijpen.
  Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen.
  ● Reiniging en gebruikersonderhoud mag niet door kinderen worden gedaan zonder toezicht.
• "VOORZICHTIG: Toegankelijke onderdelen kunnen heet worden bij gebruik met kooktoestellen".

ONDERHOUD

• De afzuigkap en het filter moeten regelmatig worden gereinigd volgens de instructies.
  Schakel het apparaat uit of haal de stekker uit het stopcontact voordat u onderhoudswerkzaamheden uitvoert.
  ● Reinig en/of vervang de filters na de aangegeven periode (brandgevaar).
  ● Maak de afzuigkap schoon met een vochtige doek en een neutraal vloeibaar reinigingsmiddel.
• Het apparaat is geschikt voor maximaal 4 kookelementen.

Het symbool op de verpakking geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden ingeleverd bij het daarvoor bestemde inzamelingspunt voor het recyclen van elektrische en elektronische apparatuur. Door ervoor te zorgen dat dit product op de juiste manier wordt verwijderd, helpt u mogelijke nadelige gevolgen voor het milieu en de menselijke gezondheid te voorkomen, die anders zouden kunnen worden veroorzaakt door onjuiste afvalverwerking van dit product. Neem voor meer informatie over het recyclen van dit product contact op met uw lokale gemeente, uw afvalverwerkingsbedrijf of de winkel waar u het product heeft gekocht.

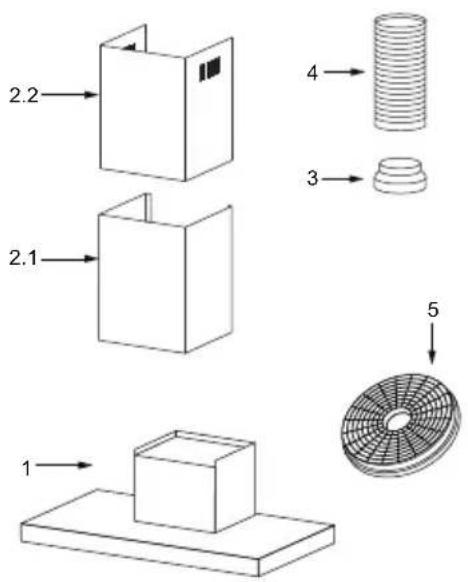

Ref.nr.	Aantal	Productonderdelen
1	1	Behuizing afzuigkap, compleet met: bediening, lampen, ventilator en filter.
2.1	1	Onderste schouwdeel
2.2	1	Bovenste schouwdeel
3 1		(optioneel)
4	1	Afvoerbuis (optioneel)
5 2	Actieve koolstofffilter (optioneel)

Aantal Documentatie

1 Gebruiksaanwijzing

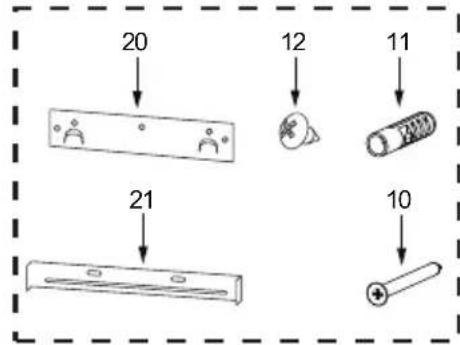

Ref.nr.	Aantal	Optionele installatie onderdelen
10	7	Schroeven 5 x 50
11	7	Wandpluggen
12	6	Schroeven 4,2 x 9,5 / Schroeven 4 x 8
20	1	Bevestigingsbeugel behuizing (lijn A)
21	2	Bevestigingsbeugel schouwdeel lijn (B)

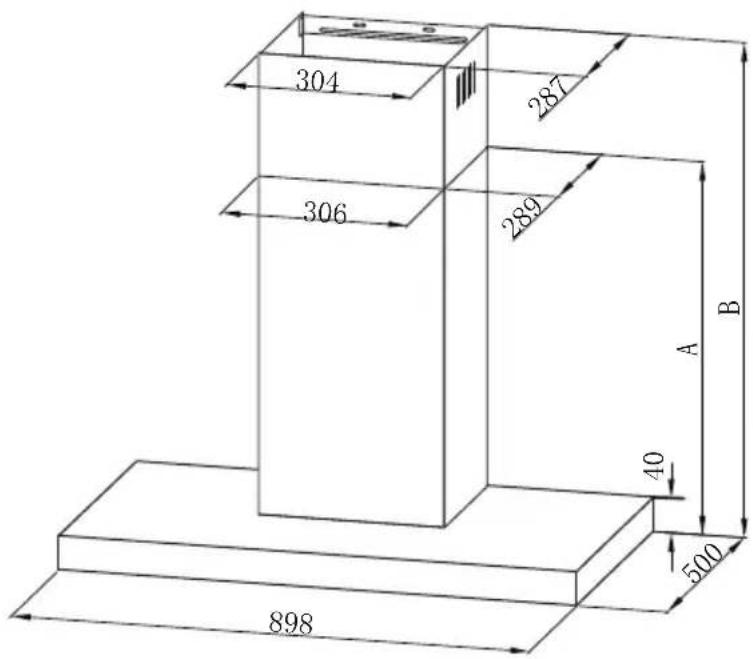

Option	ChBmney			Height
1	400+390	430	465-800	430-800
2	500+490	530	565-1000	530-1000
3	600+590	630	665-1200	630-1200

Als eerste stap begint u met het volgende tekenwerk:

• Een verticale lijn tot aan het plafond of tot aan de bovengrens, in het midden van het gebied waar de kap moet worden geplaatst.
• Een horizontale lijn A op 970–1070 mm boven de bovenkant van de kookplaat.
• Een horizontale lijn B op X mm boven de horizontale lijn A.
• Een horizontale lijn C op 243 mm onder de horizontale lijn A.

Markeerpunten:

● Markeer een punt (1) op de horizontale lijn A, op 80 mm van de verticale referentielijn.
- Herhaal deze handeling aan de andere kant van de verticale referentielijn en controleer of de drie markeringen waterpaszijn.
● Markeer een punt (2) op de horizontale lijn B, op 60 mm van de verticale referentielijn.
- Herhaal deze handeling aan de andere kant en controleer of de twee markeringen op dezelfde horizontale lijn staan.
- Markeer een punt (3) op de horizontale lijn C, op 100 mm van de verticale referentielijn. Herhaal deze handeling aan de andere kant en controleer of de twee markeringen waterpas zijn.

Bevestig de beugels:

• Boor gaten op de gemarkeerde punten met een 10 mm boor.
• Steek de pluggen (11) in de gaten.
• Bevestig de bevestigingsbeugel behuizing 20 met 3 schroeven 10 (5 x 50) op de horizontale lijn A.
• Bevestigde bevestigingsbeugel schouwdeel 21 met 2 schroeven 10 (5 x 50) op de horizontale lijn B.

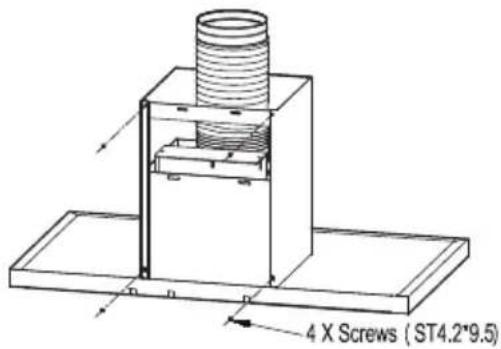

Onderste schouwdeel

• Bevestig de luchtafvoerbuis op de behuizing van de afzuigkap. (Bij afvoerversie, zie eerst *) Schroef onderste schouwdeel (2.1) vast op de behuizing van de afzuigkap met 2 schroeven (12). Schroef nu het onderste schouwdeel vast op de hiervoor bestemde gaten in de bevestigingsbeugel op de muur met 2 schroeven (12).

Behuizing van de afzuigkap op de beugel bevestigen

• Hang de behuizing aan de 2 schroeven 10 (5x50) op de horizontale lijn A.
  • Zorg ervoor dat de behuizing van de afzuigkap waterpas hangt.
• Verwijder het filter aan de binnenkant van de afzuigkap, draai de schroeven (10) in de pluggen (11) op de gemarkeerde punten (3).

- Bij installatie van de afvoerversie, sluit u de afzuigkap aan op het rookafvoerkanaal met behulp van een flexibele of stijve buis van 150 of 120 mm; de keuze wordt aan de installateur overgelaten.

- Als u een luchtuitlaat aansluiting van 120 mm installeert, plaatst u het verloopstuk (3) op de uitlaat van de afzuigkap.

- Bevestig de buis (4) op zijn plaats met behulp van voldoende buisklemmen (niet bijgeleverd).

• Verwijder eventuele koolstoffilters.

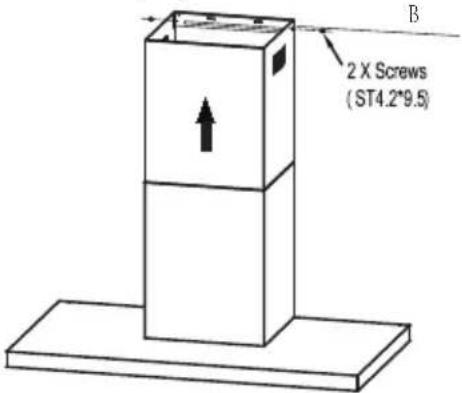

5. Bovenste schouwdeel

• Schuif het bovenste schouwdeel (2.2) in het onderste schouwdeel (2.1) en trek deze omhoog tot aan horizontale lijn B.
• Schroef het bovenste schouwdeel (2.2) vast op gaten in de bevestigingsbeugel voor het schouwdeel (21) met 2 schroeven (12).

Nadat de stekker is ingestoken, hoort u 1 zoemtoon om te bevestigen dat de afzuigkap correct op het stroomnet is aangesloten. Na het aansluiten:

• Druk op de Lichtknop, het controlelampje licht op. Een druk op de Lichtknop en het licht gaat aan; Nog een keer drukken en het licht gaat uit.
• Druk 1x op de knop Laag, het controlelampje licht op en de ventilator draait op lage snelheid; Nog een keer drukken, het controlelampje dooft en de ventilator stopt.
• Druk 1x op de knop Gemiddeld, het controlelampje licht op en de ventilator draait op gemiddelde snelheid; Nog een keer drukken, het controlelampje dooft en de ventilator stopt.
• Druk 1x op de knop Hoog, het controlelampje licht op en de ventilator draait op hoge snelheid; Nog een keer drukken, het controlelampje dooft en de ventilator stopt.
• Druk 1x op de knop Boost, het controlelampje licht op en de ventilator draait op zeer hoge snelheid; Nog een keer drukken, het controlelampje dooft en de ventilator stopt.
• De Boost snelheid zal na 8 min. werking automatisch terugkeren naar de Hoge snelheid modus.

B

Licht

Laag

Gemiddeld

Hoog

Boost

VETFILTERS

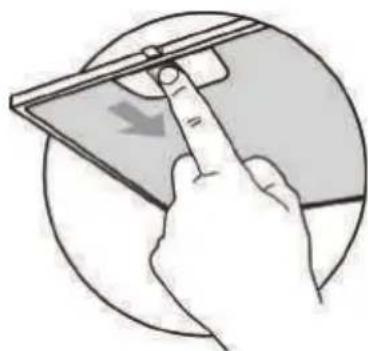

REINIGEN VAN METALEN ZELFDRAGENDE VETFILTERS

• De filters moeten om de 2 maanden worden schoongemaakt, of vaker bij zeer intensief gebruik. Reinig de filters in warm water (niet de vaatwasser) met een mild reiningsmiddel.
• Verwijder de filters één voor één door ze naar de achterkant van de afzuigkap te duwen en tegelijkertijd naar beneden te trekken.
• Elke vorm van verbuiging van de filters moet worden vermeden bij het wassen. Zorg ervoor dat ze helemaal droog zijn voordat u ze weer in de afzuigkap monteert (de kleur van het filteroppervlak kan gedurende de tijd veranderen, maar dit heeft geen invloed op de filterefficiëntie).
• Let er bij het plaatsen van de filters in de afzuigkap op dat ze in de juiste positie gemonteerd zijn, met de hendel naar buiten gericht.

Deze filters zijn niet wasbaar en kunnen niet worden hergebruikt en moeten ongeveer om de 4 maanden worden vervangen, of vaker bij intensief gebruik.

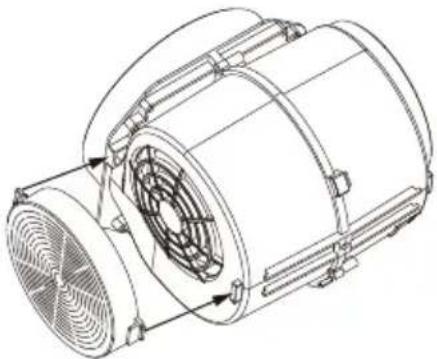

VERVANGING ACTIEVE KOOLSTOFFILTER

• Verwijder de metalen vetfilters.
• Verwijder het verzadigde actieve koolstofffilter.
• Breng de nieuwe filters aan.
• Plaats de metalen vetfilters terug.

• U kunt de lampen niet vervangen, de hele lichtmodule moet worden vervangen.
• Voordat u de lichtmodule(s) vervangt, dient u de stekker uit het stopcontact te trekken of de stroomonderbreker in de zekeringkast uit te schakelen.

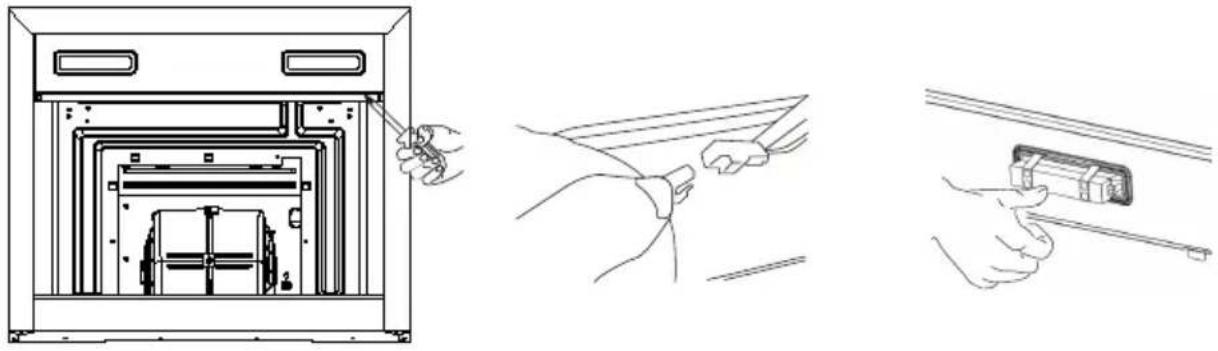

De LED-lichtmodule demonteren

• Verwijder het vetfilter en verwijder voorzichtig de 2 schroeven van de voorplaat (een kruiskopschroevendraaier is nodig om de schroeven te verwijderen).
• Ontkoppel de aansluiting van de LED-verlichting.
  Druk aan de achterkant van de voorplaat op het LED-lampje, haal het LED-lampje eruit.
• Vervang de lamp (in de handel verkrijgbare LED-lamp (max. 1.5 W).

• Duw de LEDmodule er weer in, koppel de aansluiting weer aan elkaar.
• Schroef de 2 schroeven van de voorplaat er weer in.
• Plaats het vetfilter weer terug. Steek de stekker weer in het stopcontact of schakel de zekering weer in.

VERWIJDERING VAN OUDE ELEKTRISCHE APPARATEN

De Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparaten (AEEA) vereist dat oude elektrische huishoudelijke apparaten niet mogen worden vernietigd in de normale ongesorteerde gemeentelijke afvalstroom. Oude apparaten moeten apart worden ingezameld om het hergebruik en de recycling van de materialen die ze bevatten te optimaliseren en de gevolgen voor de menselijke gezondheid en het milieu te verminderen.

Het symbool met de doorgekruiste "afvalcontainer" op het product herinnert u aan uw verplichting, dat wanneer u het apparaat afdankt, het apart moet worden ingezameld.

Consumenten moeten contact opnemen met hun gemeente of de winkel waar het product is gekocht om informatie te krijgen over de correcte verwijdering van hun oude apparaat.

Probleem	Oorzaak Oplossing
Licht brandt, maar de motor werkt niet	De ventilatorbladen zijn geblokkeerd	Controleer de ventilatorbladen
	De condensator is beschadigd	Vervang de condensator
	De motor is beschadigd	Vervang de motor
	De interne bedrading van de motor is afgesneden/los. Er kan een onaangename geur te ruiken zijn	Vervang de motor
Licht + motor werken beide niet	Los van wat hierboven wordt vermeld, controleer het volgende:
	Licht beschadigd Vervang lampje	s
	Snoer zit los	Sluit de bedrading aan volgens het elektrische schema
Olielekkage	De in- en uitgang van de luchtventilatie zitten niet goed vast aan elkaar	Haal de uitvoer eraf en maak het vast met lijm
Trillingen	Het ventilatorblad kan trillingen veroorzaken als het beschadigd is	Vervang het ventilatorblad
	De motor is niet goed bevestigd	Maak de motor goed vast
	De afzuigkap is niet goed bevestigd	Maak de afzuigkap goed vast
Weinig zuigkracht	De afstand tusen de afzuigkap en de kookplaat is te groot	Pas de afstand aan
	Te veel ventilatie van open deuren en ramen	Kies een andere plek voor het apparaat of sluit enige deuren of ramen
Het apparaat zakt scheef weg	De bevestigingsschroeven zitten niet stevig genoeg vast	Maak de schroeven stevig vast en hang het apparaat horizontaal op
	De ophangschroeven zitten niet stevig genoeg vast	Maak de schroeven stevig vast en hang het apparaat horizontaal op

Garantie voorwaarden

Beste gebruiker,

Voor onze garantievoorwaarden kunt u onderstaande QR-code scannen of de link die eronder staat gebruiken. Onderaan in de voettekst vind u onze garantievoorwaarden.

Voor vragen betreffende verkoop kunt u mailen naar: [e-mail]

Voor vragen betreffende service kunt u mailen naar: [e-mail]

Voor overige vragen kunt u mailen naar: [e-mail]

Telefonisch zijn wij ook te bereiken: [phone]
