Type product	Koelkast-vriezer
Merk	Gram
Model	KFD32
Bruto totale inhoud	Ongeveer 300 L
Klimaatklasse	SN-T (+10°C tot +43°C)
Temperatuurbereik koelkast	+2°C tot +9°C
Temperatuurbereik vriezer	-25°C tot -16°C
Koelmiddel	R600a (brandbaar, milieuvriendelijk)
Voeding	220-240 V, 50 Hz
Verlichting	Halogeenlamp, max 10 W, 12 V, G4 basis
Ontdooiing koelkast	Automatisch
Ontdooiing vriezer	Handmatig (aanbevolen minstens een keer per jaar)
Snelvriesfunctie	Ja, 24 of 48 uur
Superkoelfunctie	Ja, koelt tot ongeveer 1°C
Ventilator	Ja, voor gelijkmatige temperatuurverdeling
Deur omkeerbaar	Ja, van rechts naar links (of omgekeerd)
Legplanken	Glazen legplanken, flessenrek, groentelades, multiboxen, deurvakken
Vrieslade	Alleen bij KF350 modellen
Alarmcodes	E1 (sensor koelkast), E2 (sensor vriezer), E4 (deur open), E5 (hoge vriestemperatuur)
Installatietype	Vrijstaand of inbouw
Nettogewicht	Ongeveer 70 kg
Afmetingen (HxBxD)	Ongeveer 1800 x 600 x 650 mm

Veelgestelde vragen - KFD32 GRAM

Hoe schakel ik de koelkast en vriezer in?

Houd de bovenste knop (2) voor de koelkast en de onderste knop (1) voor de vriezer ingedrukt. De groene LED (3) geeft aan dat de koelkast aan is, de blauwe LED (4) geeft aan dat de vriezer aan is.

Hoe stel ik de temperatuur in de koelkast of vriezer in?

Houd de COOL (5) of FREEZE (6) knop ingedrukt. Gebruik vervolgens de ▲ (9) of ▼ (8) knoppen om de temperatuur aan te passen. De ingestelde temperatuur wordt op het display weergegeven.

Wat is de snelvriesfunctie en hoe activeer ik deze?

Snelvriezen bevriest voedsel sneller om de kwaliteit te behouden. Houd de functieknop (10) ingedrukt en druk vervolgens op FREEZE (6). Kies 24 of 48 uur (eenmaal drukken voor 24, tweemaal voor 48). De blauwe LED (14) gaat branden.

Hoe ontdooi ik het vriesvak?

Schakel de vriezer uit door op knop (1) te drukken. Verwijder al het voedsel. Plaats een kom met heet water erin. Trek de afvoertuit uit en vang het ontdooiwater op. Wanneer het ijs is gesmolten, reinig met mild schoonmaakmiddel en droog.

Wat betekenen de alarmcodes E1, E2, E4, E5?

E1: fout in temperatuursensor koelkast. E2: fout in temperatuursensor vriezer. E4: koelkastdeur langer dan 3 minuten open. E5: vriestemperatuur te hoog.

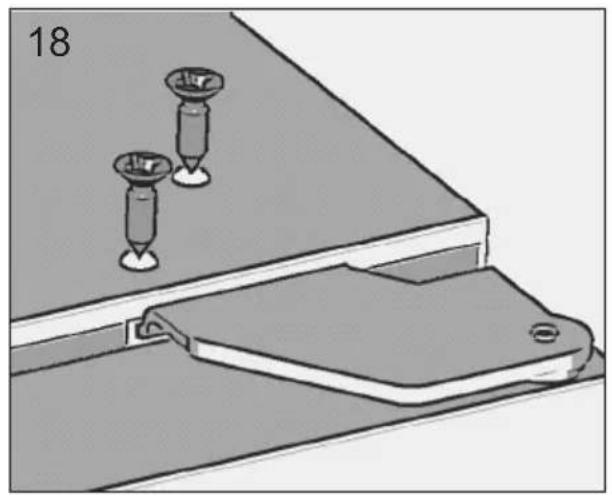

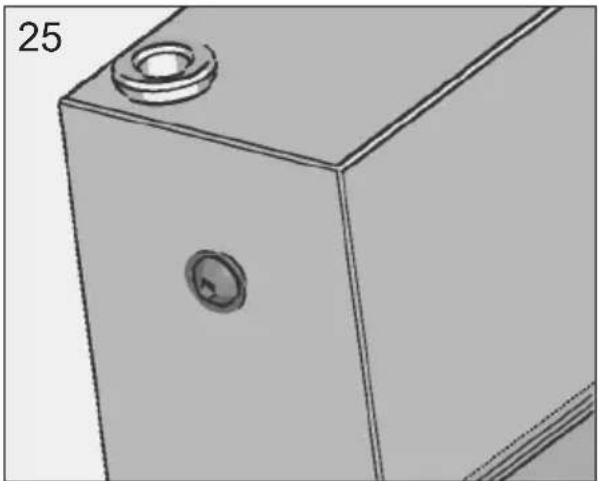

Hoe kan ik de deur omdraaien van rechts naar links draaiend?

Schakel het apparaat uit en leeg het. Verwijder de bovenste scharnierschroeven, til de koelkastdeur eraf, verwijder het middenscharnier en de onderste deur. Draai de scharnieren en blinde scharnieren om naar de andere kant. Monteer de handgrepen aan de andere kant. Volg de gedetailleerde instructies in de handleiding (pagina's 17-18).

Hoe vervang ik de binnenverlichting?

Schakel de koelkast/vriezer uit en trek de stekker eruit. Schroef de lampafscherming los. Vervang door een halogeenlamp max 10W, 12V, G4 basis. Plaats de afscherming terug, steek de stekker in en schakel in.

Hoe maak ik de koelkast/vriezer schoon?

Schakel uit en trek de stekker eruit. Gebruik een zwakke zeepoplossing en een zachte doek. Vermijd schurende schoonmaakmiddelen. Reinig de afdichtingsstrip met water. Voor roestvrijstalen of aluminium deuren gebruik een reinigingsspray die voor dat materiaal is ontworpen.

Wat moet ik doen als het apparaat niet goed koelt?

Controleer of de temperatuur correct is ingesteld. Zorg ervoor dat de deuren volledig gesloten zijn. Controleer of de condensor en compressorruimte vrij zijn van stof. Controleer of het apparaat waterpas staat en voldoende ventilatie heeft (min. 200 cm² circulatieoppervlak). Als het probleem aanhoudt, neem contact op met Gram service.

Hoe voer ik mijn oude koelkast/vriezer af?

Voer het op een milieuvriendelijke manier af volgens de lokale regelgeving. Vernietig de deursluiting om te voorkomen dat kinderen erin opgesloten raken. Neem contact op met uw gemeente of Gram service voor afvoerinformatie.

GEBRUIKSAANWIJZING KFD32 GRAM

NL Gebruiksaanwijzing 20

FIN Käyttöohje 39

M60

Wij wensen u veel plezier met uw nieuwe GRAM koel-/vrieskast

Wij wensen u veel plezier met uw nieuwe koel-/vrieskast. Bij het ontwikkelen van de koel-/vrieskast is er rekening gehouden met de verschillende eisen die levensmiddelen aan het bewaren stellen. Sommige moeten koud bewaard worden - andere hebben een wat hogere temperatuur nodig. Sommige moeten afzonderlijk bewaard worden zodat ze de andere levensmiddelen niet met hun smaak en geur beïnvloeden. En de meeste hebben een hoge luchtvochtigheid nodig om vers en knapperig te blijven. Om zoveel mogelijk plezier van uw koel-/vrieskast te hebben, is het belangrijk dat u de functies van de kast kent en weet hoe u het toebehoren kunt gebruiken. Lees de bedieningshandleiding daarom zorgvuldig voordat u de koel-/vrieskast opzet en in gebruik neemt. Aangezien de bedieningshandleiding voor een aantal typen koel-/vrieskasten geldt, kan de uitrusting van model tot model variëren.

Voordat u de koel-/vrieskast in gebruik neemt

Controleer bij de aankomst dat de kast niet beschadigd is, omdat transportbeschadigingen aan de handelaar gemeld moeten worden voordat de koel-/vrieskast in gebruik genomen wordt. Voordat de kast gevuld wordt, moet deze aan de binnenzijde met een lauw sopje van een zacht afwasmiddel gereinigd worden. Gebruik hiervoor een zachte doek. Indien de koel-/vrieskast in een koude omgeving (kouder dan +5°C) opgeslagen is geweest, moet er een rustperiode van minstens 2 uur in acht genomen worden voordat de kast in gebruik genomen wordt.

Lees over het opstellen, inbouwen en installeren op blz. 33 en 34.

NL

Inhoud

Belangrijke informatie

De koel-/vrieskast vervoeren en verplaatsen 24

Als de koel-/vrieskast periodiek niet gebruikt wordt ...... 24

Oude koel-/vrieskasten 24

Verschroten 24

Beschrijving van de koel-/vrieskast

De koel-/vrieskast bedienen

Temperatuurweergave 27

Binnentemperatuur in de koel-diepvriescombinatie ..... 27

Functie 'Snel invriezen' 27

Kleine temperatuurveranderingen 28

Functie 'Super-koelen' 28

Functie met ventilator 28

Wijziging van het displaylicht 29

NL

Alarm

Alarmcodes 29

Het alarm uitzetten 29

Gebruik van het koelgedeelte en toebehoren

Glasschappen 31

Flessenrek 31

Groenteladen 31

Multiboxen 31

Flessenrekken in de deur 31

De koel-/vrieskast en toebehoren gebruiken

Ontdooien en reinigen

Automatisch ontdooien van het koelgedeelte 32

Handmatig ontdooien van het koelgedeelte 32

Handmatig ontdooien van het vriesgedeelte 32

Reinigen 33

Opzetten en installeren

Waar moet de kast staan 33

Inbouwen in een keukenelement 34

Inbouwen in een koelkastelement 34

Aansluitspanning

De koel-/vrieskast bedienen 35

Draairichting van de deur veranderen 36

De gloeilamp vervangen 38

Reservedelen 38

Belangrijke informatie

De koel-/vrieskast bevat het koelmiddel R600a dat stroombesparend is en de ozonlaag niet afbreekt. Omdat R600a een brandgevaarlijk gas is, is het belangrijk dat het koelcircuit tijdens het transport en de installatie niet beschadigd wordt. Als het koelcircuit toch beschadigd wordt, moet u het gebruik van open vuur in de buurt van de koel-/vrieskast vermijden en de kast ook niet op het elektriciteitsnet aansluiten. Zorg ervoor dat de ruimte goed geventileerd wordt. Raadpleeg uw leverancier in twijfelgevallen.

De koel-/vrieskast vervoeren en verplaatsen. De koel-/vrieskast moet altijd verticaal vervoerd worden. En de kast mag niet meer dan ca. 40° gekanteld worden. Als u de kast toch meer dan 40° laat kantelen, mag de stroom pas aangesloten worden nadat de kast minstens 2 uur verticaal gestaan heeft. Als de koel-/vrieskast periodiek niet gebruikt wordt, bv. in uw vakantiehuisje, moet u het koel- en het vriesgedeelte uitzetten door op de schakelaars (1) en (2) te drukken, de stroom naar de kast te onderbreken en eventueel de stekker uit het stopcontact te trekken. Leeg de koel-/vrieskast, ontdooi hem en reinig hem. Laat de deuren naar de koel- en vriesgedeelten op een kier staan. Hierdoor vermijdt u dat er een onaangename lucht ontstaat.

Waarschuwing

Oude koelkasten en vriezers zijn vaak voorzien van ingewikkelde sloten die kunnen dichtslaan en alleen van buitenaf geopend kunnen worden. Voordat u een dergelijk model ter vernietiging aanbiedt, moet u ervoor zorgen dat u het slot onklaar maakt. Hierdoor voorkomt u dat bijvoorbeeld spelende kinderen zich erin kunnen opsluiten en in levensgevaar komen.

Neem ook de geldende milieubepalingen betreffende verschroten in acht.

Verschroten

Als de afgedankte koel-/vrieskast verschrot moet worden, zal dit op een voor het milieu correcte en verantwoorde wijze en in overeenstemming met de geldende bepalingen gedaan moeten worden. Neem de milieubepalingen betreffende verschroten in acht. Het kan zijn dat er speciale eisen/voorwaarden zijn die moeten worden nageleefd. U kunt nadere informatie over verschroten krijgen bij:

• Uw importeur
• de winkel waar u het product gekocht heeft
• de overheid (gemeente, ministerie van milieu e.d.).

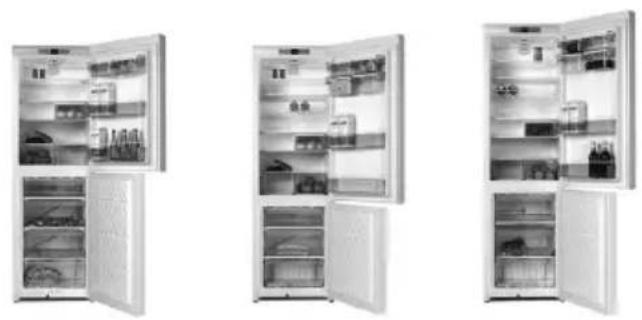

Beschrijving van de koel-/vrieskast

De koel-/vrieskast is bedoeld voor gebruik in een normale huishouding. De kast is berekend voor temperatuurklasse SN-T in overeenstemming met de Europese standaard EN 153. Dit houdt in dat de koel-/vrieskast optimaal

werkt bij een ruimtetemperatuur van +10°C tot +43°C. Het vriesgedeelte is een viersterren vriezer die goedgekeurd is voor het invriezen en bewaren van diepvriesproducten.

De koel-/vrieskast bedienen

De koel-diepvriescombinatie wordt volledig elektronisch gestuurd. De fabriek stelt de bewaartemperaturen standaard in op de optimale koudegraad: in de koelruimte +5°C en in de diepvriesruimte

-18°C. Indien fabrieksinstellingen van de temperatuur gewijzigd worden, slaat het geheugen van de elektronische regelaar het nieuwe invoer op.

Ingeval van elektriciteitsstoring bewaart het geheugen van het besturingsprogramma de laatst ingevoerde temperatuurwaarden. Het apparaat stelt zich dan opnieuw in op deze waarden nadat stroomtoevoer hersteld is.

Elektronische besturing is uitgerust met de volgende functies:

• Druktoetsen 'ON/OFF' voor het aan- en uitzetten van het apparaat;
• Digitale weergave van de binnentemperaturen in de koel- en diepvriesruimte;
• Gescheiden temperatuurregeling voor de koel- en diepvriesruimte met de digitale temperatuurindicatie;
• Automatische ontdooiing van de koelruimte;
• Programma 'Snel invriezen';
• Programma 'Snel koelen';
• Functie met ventilator in het koelvak;
• Regeling van het displaycontrast;
• Waarschuwingssysteem met akoestisch en optisch alarmsignaal;
• Controlelampjes voor de actieve functies;
• Druktoets 'diepvrieskast aan-/uit'
• Druktoets 'koelkast aan/ uit'
• (Groen) controlelampje voor 'diepvrieskast aan'
• (Blauw) controlelampje voor 'koelkast aan'
• Druktoets 'koelen'
• Druktoets 'vriezen'
• Digitale temperatuurweergave, weergave van de duur programma 'snel vriezen' en alarmmeldingen
• Druktoets voor weergave van de huidige binnentemperatuur van de diepvrieskast
• Druktoets voor weergave van de huidige binnentemperatuur van de koelkast
• Functietoets (hulptoets)
• (Blauw) controlelampje voor 'super-koelen aan'
• Aan- en uitschakelknop voor de ventilator.
• (Geel) controlelampje dat de werking van de ventilatorfunctie aangeeft.
• (Groen) controlelampje voor 'super-vriezen aan'

Inschakelen en uitschakelen van het apparaat

Inschakelen van de koelkast: houd toets (2) ingedrukt. Controlelampje (3) gaat groen branden en de huidige binnentemperatuur van de koelkast verschijnt op de display.

Uitschakelen van de koelkast: houd toets (2) ingedrukt.

Inschakelen van de diepvrieskast: houd toets (1) ingedrukt. Controlelampje (4) gaat blauw branden en de huidige binnentemperatuur van de diepvrieskast verschijnt op de display.

Uitschakelen van de diepvrieskast: houd toets (1) ingedrukt.

Zowel de koelkast als de diepvrieskast kunnen onafhankelijk van elkaar in- en uitgeschakeld worden.

Temperatuurregeling

De bewaartemperatuur in de koelkast is instelbaar van +2°C tot en met +9°C. Door de COOL – toets (5) ingedrukt te houden verschijnt de huidige ingestelde binnentemperatuur op de display. Gebruik toetsen ▲ (9) of ▼ (8) om de temperatuur van de koelruimte in te stellen. De bewaartemperatuur in de diepvrieskast is instelbaar van -25°C tot -18°C. Door de FREEZE – toets (6) ingedrukt te houden verschijnt de huidige ingestelde binnentemperatuur op de display. Gebruik toetsen ▲ (9) of ▼ (8) om de temperatuur van de diepvriesruimte in te stellen. Bij elke indrukking van een toets is een piep-geluid te horen.

De laatst ingevoerde temperatuurwaarden blijven bewaard in het geheugen van de regelaar van het apparaat bij afsluiten van de stroomtoevoer.

Het apparaat stelt zich opnieuw in op deze waarden nadat stroomtoevoer is hersteld.

Temperatuurweergave

U kunt kiezen welke temperatuur op de display weergegeven moet worden – die van de koelkast (met toets 9) of die van de diepvrieskast (met toets 8). Deze instelling kan elk moment gewijzigd worden.

Binnentemperatuur in de koel-diepvriescombinatie

Ingestelde temperaturen die op de display verschijnen, zijn gemiddelde temperaturen van de koel-diepvriescombinatie. Het betreft zowel de koelruimte als de diepvriesruimte. De temperatuurinstelling hoeft niet gewijzigd te worden wanneer het in de zomer warmer is. De sensor neemt de stijging van de omgevingstemperatuur waar en laat de koelmachine automatisch langer werken om de ingestelde temperaturen te handhaven.

Functie 'Snel invriezen'

Het snel invriezen naar de lage temperatuur is belangrijk om de kwaliteit van levensmiddelen te waarborgen. Door de functietoets (10) ingedrukt te houden en de FREEZE-toets (6) in te drukken, wordt het programma 'snel invriezen' ingeschakeld. Het controlelampje gaat blauw branden. Dit geeft aan dat de functie 'snel invriezen' actief is.

U kunt kiezen tussen een snelinvriesprogramma met een duur van 24 uur of 48 uur.

- Door de functietoets (10) ingedrukt te houden en tegelijkertijd de FREEZE-toets (6) één keer in te drukken, wordt het snelinvriesprogramma met een duur van 24 uur ingeschakeld; op de display brandt een getal '24'.

- Door tweemaal op de FREEZE-toets

te drukken en tegelijkertijd de functietoets (10) ingedrukt te houden, wordt het snelinvriesprogramma met een duur van 48 uur geactiveerd. De display geeft een getal '48' weer.

- Indien toets (6) weer ingedrukt wordt, schakelt de snelinvriesfunctie uit; het blauwe licht van het controlelampje gaat ook uit.

Indien de functie 'snel invriezen' niet eerder handmatig uitgezet is, wordt het programma na 24h/48h automatisch beëindigd.

De getallen '24' of '48' die bij het starten van programma 'snel invriezen' op de display verschijnen, verdwijnen na 5 sec. Daarna wordt opnieuw de huidige binnentemperatuur van de koel- en diepvriesruimte weergegeven.

Het is aan te bevelen dat het programma 'snel invriezen' (24h/48h) ca. 2 uur vóór het inruimen van grote hoeveelheden in te vriezen levensmiddelen in de diepvriesruimte in te schakelen.

Kleine temperatuurveranderingen

Kleine veranderingen van de binnentemperatuur zijn een normaal verschijnsel. Het komt bijvoorbeeld voor na het inruimen van de koelruimte met verse producten of indien de deur van het apparaat langer open heeft gestaan. Dit heeft geen invloed op de levensmiddelen; de binnentemperatuur daalt snel naar het ingestelde niveau.

De binnenverlichting gaat branden als de deur van de koelruimte opent. Als de deur langer dan 3 min. open heeft gestaan, gaat de verlichting vanzelf uit. In dit geval verschijnt op de display de alarmmelding 'E4' en geeft het apparaat een akoestisch waarschuwingssignaal.

Functie 'Super-koelen'

Door een keer op de toetsen (10) + (5) te drukken gaat het blauwe LED-lampje (11) branden en is de functie 'snel koelen' geactiveerd. Bij de voortdurende werking van de koelmachine daalt de binnentemperatuur van de koelruimte snel tot ca. 1°C. Als deze temperatuur bereikt is, schakelt de functie 'snel koelen' automatisch uit en gaat het apparaat over naar de normale werkmodus met de laatst ingevoerde temperatuurinstelling.

- Zolang de functie 'snel koelen' aanstaat, brandt op de display het symbool 'Sc'; de binnentemperatuur in de diepvriesruimte kan opgevraagd worden door op de ▼ (8) te drukken.

- Als het snelkoelenprogramma actief is en de toetsen (10) + (5) een tweede keer worden ingedrukt, schakelt deze functie uit. De blauwe LED-indicatie (11) gaat uit.

Gebruik van de functie 'Sc' wordt aanbevolen vóór het inruimen van grotere hoeveelheden verse levensmiddelen in de koelruimte.

Functie met ventilator

De ventilator is niet actief nadat de koelkast op het stroomnet aangesloten wordt. Hij wordt aan- en uitgeschakeld met de knop (12).

Wanneer de ventilatorfunctie actief is, wordt dit aangegeven door de gele leddiode (13).

De ventilatorfunctie laat toe om een gelijkmatige temperatuur te behouden op alle schappen van de koelkast.

Na aanschakeling werkt de ventilator in cycli, tenzij de deur van de koelkast open staat.

Wijziging van het displaylicht.

- Door de functietoets (10) en de toets ▲(9) tegelijkertijd samen ingedrukt te houden wordt de display lichter;

- het tegelijkertijd indrukken van de toetsen ▼(8) en maakt de display donkerder.

Bij de lichtsterkteregeling verschijnen er de volgende waarden:

1.8 – zwak licht 2.8 – gemiddeld licht 3.8 – sterk licht (fabrieksinstelling)

Waarschuwingssysteem

Gedurende het normale gebruik van de koel-vriescombinatie kunnen er situaties ontstaan waarbij de apparaatfuncties gestoord raken. Dit kan de stabiele werking van het gehele apparaat in gevaar brengen. Bij storing verschijnt er op het display een alarmmelding ('E' gevolgd door een cijfer) en is een akoestisch signaal hoorbaar.

Indien er een aantal storingen tegelijkertijd plaatsvinden, worden ze om de beurt weergegeven.

Overzicht alarmmeldingen:

E1 - temperatuursensor in de koelruimte storing E2 - temperatuursensor in de diepvries-ruimte storing E4 – deur staat open E5 - binnentemperatuur in de koel- of diepvriesruimte te hoog

E1, E2

Een van de temperatuursensoren is stuk.

Neem contact op met onze technische servicedienst. Het ingebouwde beveiligingsprogramma behoudt de juiste temperatuur totdat de storing door de geautoriseerde servicedienst verholpen wordt.

E4

De deur van de koel- of diepvriesruimte staat langer dan respectievelijk 3 min. open. Nadat de deur gesloten wordt, verdwijnt de alarmmelding.

E5

Binnentemperatuur in de diepvriesruimte is over de periode.

Waarschuwingssignaal onderbreken

Het akoestische waarschuwingssignaal kan ieder moment onderbroken worden door de deur van het apparaat te openen en/of op een willekeurige toets te drukken.

Alarmmelding E4-E5 kan gewist worden door tegelijkertijd de toetsen.

Uitzondering: E1 en E2. Deze alarmmeldingen verdwijnen pas nadat er nieuwe sensoren geplaatst worden.

Gebruik van het koelgedeelte en toebehoren

Glasschappen

De glasschappen zijn om te draaien zodat de afstand tussen de schappen groter of kleiner en de inrichting van de koel-/vrieskast flexibeler wordt. (11 en 12) Haal de schappen eruit door het schap aan de linkerkant (13) omhoog te tillen. Als u wilt schoonmaken of de plaatsing van de schappen wilt wijzigen, moet u de bovenste eerst weghalen.

Het flessenrek is geschikt voor grote en kleine flessen.

Groenteladen

De laden onderin het koelgedeelte zijn geschikt voor het bewaren van groenten en fruit. De schap die erover ligt, werkt als deksel, waardoor het vochtgehalte bewaard blijft zodat de levensmiddelen niet uitdrogen.

Multiboxen

De multiboxen zijn ideaal voor allerlei levensmiddelen en kunnen naar behoefte in de kast of in de deur gezet worden. Met de goed sluitende deksel voorkomt u uitdroging en het lastige in- en uitpakken. Spijsoliën, vetten en zwakke zuren tasten het materiaal van de multiboxen niet aan. De multiboxen zijn ook los verkrijgbaar.

Flessenrekken in de deur

In de flessenrekken van de deur is plaats voor grote tweeliterflessen. De rekken zijn naar wens over de hele hoogte van de deur te plaatsen.

De vrieskast en toebehoren gebruiken

Heel het vriesgedeelte is te gebruiken voor het invriezen en langdurig bewaren van diepvriesproducten. De KF 350 is

tevens voorzien van een bak voor het invriezen van bv. losse bessen.

Ontdooien en reinigen

Automatisch ontdooien van de koelafdeling

De koelafdeling heeft een automatische ontdooiing. Het kan gebeuren dat er rijp op de achterwand van de koelkast gevormd wordt. Dit gebeurt typisch als de koelkast met vele verse levensmiddelen gevuld wordt of gedurende de zomer waar de kast met drankjes gevuld wordt die af moeten koelen. In zulke gevallen moet de compressor langer werken om de levensmiddelen af te koelen. En omdat er automatisch ontdooid wordt terwijl de compressor stil staat, kan het gebeuren dat de koelkast niet helemaal kan ontdooien voordat de compressor weer start. In zulke gevallen moet u handmatig ontdooien.

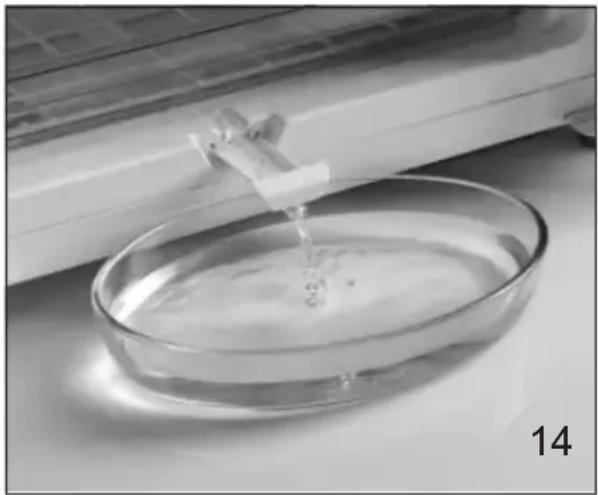

Handmatig ontdooien van het vriesgedeelte

Aangeraden wordt het vriesgedeelte minstens 1 keer per jaar te ontdooien. Onderbreek de compressor naar het vriesgedeelte door op de onderste knop ① (1) te drukken. Verwijder de diepvriesproducten. Leg ze eventueel in de koelkast om ze zo koud mogelijk te houden. Zet schalen met warm (niet kokend) water in de vrieskast. Trek de dooiwateruitloop (14) naar buiten en zet er een schaal onder om het dooiwater op te vangen. Reinig de vrieskast met water en wat afwasmiddel als het ijs gesmolten is. Droog de vrieskast met een zachte doek af.

Het is gevaarlijk om elektrische apparaten, messen of scherpe voorwerpen te gebruiken om het ontdooien te versnellen.

Reinigen

Onderbreek de compressor naar het koelgedeelte door op de bovenste knop ① (2) te drukken.

Reinig de kast met een zachte zeepoplossing en een zachte doek. Gebruik geen schurende reinigingsmiddelen. Reinig het afdichtingsprofiel regelmatig om een lange houdbaarheid te waarborgen. Gebruik hiervoor alleen schoon water.

De kunststofdelen van de kast kunnen niet tegen kokend water (max. 85°C). Voorkom dat er water in het bedieningspaneel dringt.

Reinig het zwarte rooster, de condensor, aan de achterzijde van de kast, minimaal 1 x per jaar met borstel of stofzuiger. Verwijder stof en vuil uit de compressorruimte achterop de koel-/vrieskast met een stofzuiger.

De dooiwaterafvoer met de bijgeleverde schoonmaakpen (15) reinigen.

Roestvrijstalen en aluminium deuren reinigen

Roestvrijstalen en aluminium deuren op GRAM producten kunnen het beste met een spray en een zachte doek worden gereinigd. Op de markt zijn een aantal spraymiddelen verkrijgbaar die te gebruiken zijn. Wij raden aan dat u contact opneemt met uw gebruikelijke witgoedleverancier.

Opzetten en installeren

Waar moet de kast staan? Zet de koel-/vrieskast om redenen van veiligheid niet buiten, maar in een droge ruimte. Plaats de koelkast niet direct naast een warmtebron als fornuis of kachel, evenmin in de directe zon. De onderlaag moet waterpas zijn, en de koel-/vrieskast mag niet op een frame of dergelijke geplaatst worden. Met de wieltjes op de achterzijde van de koel-/vrieskast kan de kast gemakkelijk

kelijk op z'n plaats geschoven worden. De koel-/vrieskast kan vrij staan, of in een keukenelement of koel-kastelement ingebouwd worden. Het is belangrijk dat de koel-/vrieskast volledig recht staat en dat er boven, onder en rondom een goede luchtcirculatie is. U stelt de kast af door aan de 2 stelschroeven op de sokkel van de kast te draaien. Na het afstellen is het

belangrijk te controleren of de voeten en de wielen op de achterzijde van de kast contact hebben met de onderlaag. Op de tekeningen kunt u zien hoe u voor de vereiste circulatie rondom de kast zorgt. De afmetingen zijn de vrije openingen. Er moet minstens een doorstromingsoppervlak van 200 cm² zijn.

Inbouwen in een keukenelement

Inbouw in een keukenelement met voldoende ventilatie rondom de koel-/vrieskast zodat de warmte van de compressor kan worden afgevoerd. De koel-/vrieskast kan op de vloer of op een plint staan. (16)

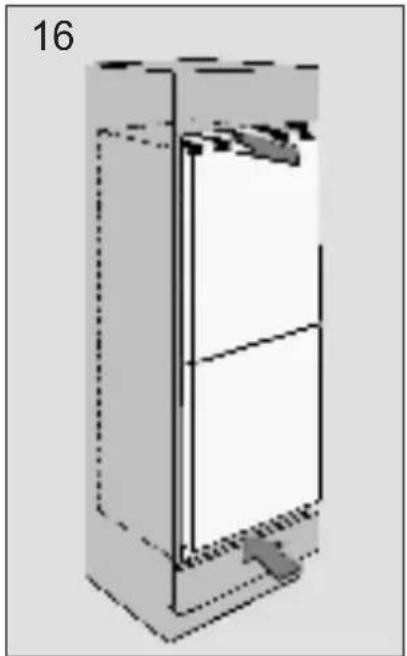

Inbouwen in een koelkastelement

Het inbouwen in een koelkastelement gebeurt volgens hetzelfde principe als bij 16 (17).

Aansluitspanning

De koel-/vrieskast is gemaakt voor aansluiting op wisselstroom. De aansluitwaarden voor spanning (V) en frequentie (Hz) staan op het typeplaatje in de kast aangegeven. De aansluiting dient aan een wandcontactdoos (stopcontact) te geschieden die gemakkelijk toegankelijk is zodat de stroomtoevoer naar de kast eenvoudig te verbreken is.

Sluit de stroom aan door de stekker van de koel/vrieskast in het stopcontact op de wand te steken. Als de stroomkabel beschadigd is, moet deze door een overeenkomstige kabel worden vervangen.

De koel-/vrieskast is voorzien van een „stand-by functie“, en in het display verschijnen twee horizontale strepen om aan te geven dat de stroom is aangesloten. Start het koelgedeelte door op de bovenste startknop ① (2) te drukken. Na ca. 2 sec. zal de groene lichtdiode (3) gaan branden om aan te geven dat het koelgedeelte is aangezet.

Start het vriesgedeelte door op de onderste startknop ① (1) te drukken.

Na ca. 2 sec. zal de blauwe lichtdiode (4) gaan branden om aan te geven dat het vriesgedeelte is aangezet.

Hierna toont het display (5) de actuele temperatuur in het koelgedeelte. U kunt de actuele temperatuur in het vriesgedeelte zien door op toets ▼ (8) te drukken. U kunt de actuele temperatuur in het koelgedeelte zien door op toets ▲ (9) te drukken.

Na ca. 10 seconden verschijnt de temperatuur in het koelgedeelte weer.

Draairichting van de deur veranderen

De afbeeldingen 18-25 tonen hoe u de deur zelf gemakkelijk kunt veranderen van rechts opgehangen naar links opgehangen. (De deur van links naar rechts ophangen gebeurt op dezelfde manier, maar dan tegengesteld).

De koel-/vrieskast moet uitgezet en helemaal leeg zijn.

Draai de 2 schroeven van het bovenste scharnier op de rechterdeur van de kast eruit. (18)

Til de koelkastdeur op en haal de deur en het bovenste scharnier eraf door de deur naar u toe te trekken.

Verwijder het loze scharnier in de tegengestelde zijde door de 2 schroeven eruit te schroeven. (19)

Draai het loze scharnier en monteer deze met de 2 schroeven in de tegengestelde zijde.

Verwijder de onderste deur door de 2 schroeven in het middelste scharnier eruit te schroeven. (20)

Verplaats de 2 schroeven van de linkerkant naar de rechterkant. (21)

Til de onderste deur en het middelste scharnier iets omhoog en dan eraf.

Kantel de koel-/vrieskast hoogstens 45° om het onderste scharnier eraf te kunnen schroeven. Dit doet u door de 2

schroeven eruit te draaien die de onderste scharnier op de onderzijde van de kast houden. (22)

Verwijder het loze scharnier in de tegengestelde zijde op dezelfde manier als de bovenste. (23)

Draai het loze scharnier en monteer deze in de tegengestelde zijde.

Draai het bovenste scharnier en monteer deze in de onderste linkerhoek.

Zet de kast weer verticaal.

Demonteer de deurgrepen door de schroeven te verwijderen. (24)

Til de onderste deur op zijn plaats op het onderste scharnier.

Draai het middelste scharnier om, monteer het op de onderste deur en schroef het op de kast vast. Vergeet niet de deur uit te richten.

Til de bovenste deur op zijn plaats op het middelste scharnier. Draai het onderste rechterscharnier om en monteer deze op de linkerbovenzijde van de deur. Duw de deur op zijn plaats door het bovenste scharnier in het scharnierhuis linksboven te duwen. Draai de 2 schroeven vast. Vergeet niet de deur uit te richten.

Verwijder de schroeven op de rechterzijde van de deur en schroef ze vast

op de linkerzijde van de deur. Gebruik de schroeven van de linkerzijde om de handgrepen op de rechterzijde van de deur vast te schroeven. (25)

De gloeilamp vervangen

Zet de koel-/vrieskast uit door de aan/uitknoppen ① (1), (2) in te drukken en de stekker uit het stopcontact te trekken. Schroef het beschermkapje eraf. Vervang de gloeilamp door een nieuwe (max. 10 W, 12 V, halogeenvoet G4). Monteer het beschermkapje, schakel de stroom weer in en start de koel-/vrieskast opnieuw door op de startknop ① (1), (2) te drukken. 26

Reservedelen

Indien u reservedelen moet bestellen, dient u het type en serienummer van de koel-/vrieskast op te geven. Deze gegevens vindt u op het typeplaatje in de kast.
