Soort product	LED-videolamp
Modelnummer	BR-S60RGB (Art. nr. F005102)
Stroomverbruik	60W
Lichtstroom	800 lm
Kleurtemperatuur	2700K - 10000K (±200K)
Kleurweergave-index (CRI)	≥ 95
Dimbereik	0% - 100%
Kleurverzadigingsbereik	0% - 100%
Tintbereik	0° - 360°
Speciale effecten	20 effecten (bijv. pulserend, kampvuur, bliksem, explosie, tv, kaars, defecte lamp, ademhaling, paparazzi, SOS, vlam, vervagen, politieauto, feest, vuurwerk, disco, ambulance, brand sirene, RGB-loop, lassen)
Kanaalbediening	Tot 99 kanalen voor 2,4G afstandsbediening
DMX-bediening	DMX512 via RJ45 ingang/uitgang
App-bediening	Smart Life app (via Bluetooth)
Voedingsopties	AC-adapter (100-240V, uitgang 15V/4A), V-mount accu, of 2x NP-F970 accu's
Accucompatibiliteit	V-mount accu of 2x NP-F970 type (niet inbegrepen)
Accuduur (bij 100% helderheid)	Ongeveer 100 minuten (met NP-F970)
Oplaadtijd	Ongeveer 120 minuten
Afmetingen (B x H x D)	300 x 300 x 55 mm
Bevestiging	16mm (5/8") tap voor statief; kantelverstelling via borgschroef
Inbegrepen accessoires	LED-lamp met houder, 230V voedingseenheid (15V/4A), netsnoer

Veelgestelde vragen - BR-S60RGB BRESSER

Hoe voed ik de BR-S60RGB-lamp?

De lamp kan worden gevoed via de meegeleverde AC-adapter (15V/4A), een V-mount accu, of twee NP-F970 accu's. Slechts één stroombron tegelijk. Zet de spanningskeuzeschakelaar op I (DC) voor accu of II (AC) voor adapter.

Hoe kan ik de kleuruitvoer wijzigen?

Druk op de MODE-knop om te schakelen tussen CCT- en HSI-modus. In CCT-modus kunt u de kleurtemperatuur (2700K-10000K) en helderheid aanpassen. In HSI-modus past u de tint (0-360°), verzadiging (0-100%) en intensiteit aan.

Hoe verbind ik de lamp met de Smart Life app?

Download de Smart Life app, druk 3 seconden op de Bluetooth-knop op de lamp om Bluetooth te activeren, voeg vervolgens het apparaat toe in de app. Zorg ervoor dat Bluetooth van uw smartapparaat is ingeschakeld.

Kan ik een statief gebruiken met deze lamp?

Ja, de lamp heeft een 16mm (5/8") tapverbinding. Draai de bevestigingsschroef los, plaats deze op een statiefadapter en draai de schroef vast.

Hoe stel ik DMX-besturing in?

Sluit een DMX-console aan via RJ45 op de DMX-ingang/uitgang. Druk op de DMX-knop om de DMX-modus te openen, druk vervolgens op CH en gebruik de rechterknop om een kanaal tussen 1 en 512 in te stellen.

Welke speciale effecten zijn er beschikbaar?

Er zijn 20 effecten verdeeld in twee groepen. In CCT-modus, lang indrukken van MODE voor effecten F1-12 (bijv. pulserend, kampvuur, bliksem, explosie, tv, kaars, defecte lamp, ademhaling, paparazzi, SOS, vlam, vervagen). In HSI-modus, lang indrukken van MODE voor effecten F1-F8 (bijv. politieauto, feest, vuurwerk, disco, ambulance, brand sirene, RGB-loop, lassen).

Wat moet ik doen als de lamp niet aangaat?

Controleer of de stroombron correct is aangesloten en de spanningskeuzeschakelaar in de juiste stand staat (I voor accu, II voor AC). Zorg ervoor dat accu's correct zijn geplaatst of dat de AC-adapter is aangesloten. Als u accu's gebruikt, controleer dan of ze zijn opgeladen.

Hoe reinig ik de BR-S60RGB-lamp?

Koppel de stroom los voordat u gaat reinigen. Gebruik een droge, zachte doek om de buitenkant af te vegen. Gebruik geen vloeistoffen of schurende schoonmaakmiddelen.

Welke accutypen kan ik gebruiken?

U kunt een V-mount accu (optioneel) of twee NP-F970 accu's (optioneel) gebruiken. Meng geen accutypen en gebruik niet zowel accu's als de AC-adapter tegelijk.

Wat is de garantieperiode?

De reguliere garantieperiode is 2 jaar vanaf de aankoopdatum. Een verlengde garantie kan beschikbaar zijn na registratie op de Bresser-website. Zie www.bresser.de/warranty_terms.

GEBRUIKSAANWIJZING BR-S60RGB BRESSER

NL Bezoek onze internetpagina via de volgende QR-code of weblink, voor meer informatie over dit product of de beschikbare vertalingen van deze gebruiksaanwijzing.

Niet gebruiken in de aanwezigheid van kinderen of dieren. Bewaren buiten het bereik van kinderen en dieren.

GEVAAR VAN MATERIËLE SCHADE!

Zorg ervoor dat niemand over de aansluitkabels van het apparaat kan struikelen. Het apparaat kan omver worden geworpen.

Gebruik voor de stroomvoorziening alleen de aanbevolen voedingseenheid of de aanbevolen oplaadbare batterij(en) !

De fabrikant aanvaardt geen aansprakelijkheid voor spanningsschade veroorzaakt door het gebruik van ongeschikte en/of ongeautoriseerde componenten voor de voeding!

Dit apparaat bevat elektronische onderdelen die worden gevoed door een voedingsbron (AC-adapter of batterijen). Gebruik het apparaat alleen zoals beschreven in de instructies. Anders bestaat het risico op een elektrische schok.

Buig, knijp of trek nooit aan voedingskabels, aansluitkabels, verlengstukken of connectoren. Bescherm de kabels tegen scherpe randen en hitte.

Controleer het apparaat, de kabels en de aansluitingen op schade voor gebruik.

Gebruik het apparaat niet als het beschadigd is of beschadigde live onderdelen bevat! Beschadigde onderdelen moeten onmiddellijk worden vervangen door een erkend servicecentrum.

Bedien het apparaat alleen in een volledig droge omgeving en raak het apparaat niet aan met natte of vochtige lichaamsdelen.

Zorg ervoor dat mensen en dieren niet in het licht kijken. De hoge lichtsterkte kan verblinding van de ogen en nabeelden veroorzaken. Deze verslechtering van het gezichtsvermogen kan leiden tot ongelukken.

BRAND-/EXPLOSIEGEVAAR!

Plaats het apparaat altijd zo dat het niet kan kantelen en zorg ervoor dat het op een geschikte veilige plaats wordt opgeborgen.

• Houd kinderen en dieren uit de buurt van het apparaat! Ze zouden het apparaat kunnen omstoten.
• Zorg ervoor dat niemand over de aansluitkabels van het apparaat kan struikelen. Het apparaat kan omver worden geworpen.
• Stel het apparaat niet bloot aan hoge temperaturen. Kortsluit het apparaat niet en gooi het niet in het vuur! Overmatige hitte en onjuiste behandeling kunnen kortsluitingen, brand en zelfs explosies veroorzaken!
• Gebruik alleen de aanbevolen stroomvoorziening!

! BELANGRIJKE OPMERKING!

Haal het apparaat nooit uit elkaar. Neem bij een defect contact op met uw dealer. Zij nemen contact op met het Service Center en kunnen indien nodig de terugzending van dit apparaat voor reparatie regelen.

Schakel de stroomtoevoer uit door de stekker uit het stopcontact te trekken wanneer het apparaat niet in gebruik is, in geval van een langere onderbreking van de werking en vóór alle onderhouds- en reinigingswerkzaamheden.

Plaats uw apparaat zo dat het altijd van de stroomtoevoer kan worden losgekoppeld. Het stopcontact moet altijd in de buurt van uw apparaat zijn en moet gemakkelijk bereikbaar zijn,aangezien de stekker van het netsnoer dient om de stekker uit het stopcontact te halen.

Om de stroomtoevoer naar het apparaat te verbreken, altijd aan de netstekker trekken en nooit aan het snoer!

Stel het apparaat niet bloot aan overmatige trillingen.

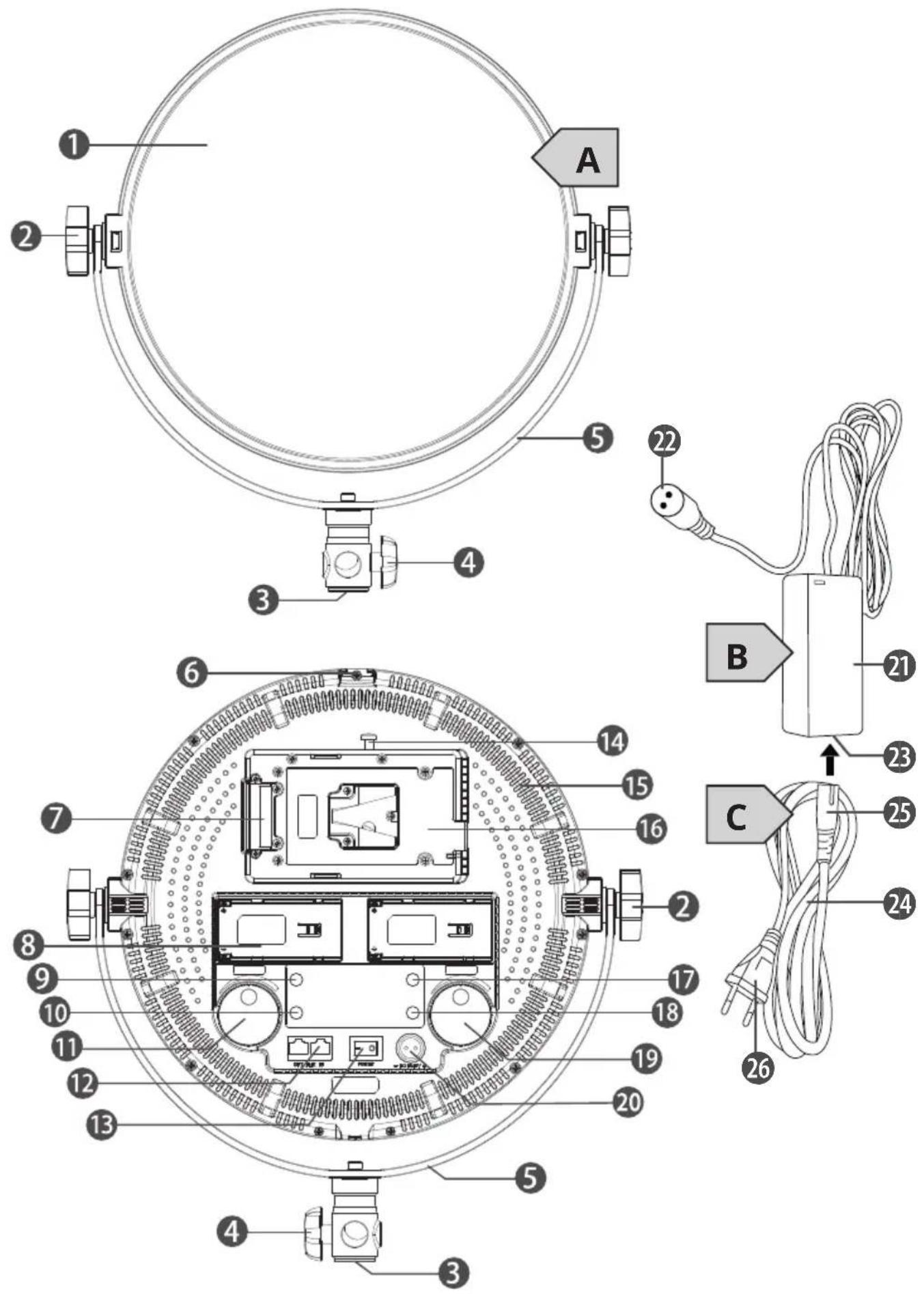

OVERZICHT ONDERDELEN

LED-lamp (A) met houder, 230V voedingseenheid (5V/4A) (B), netsnoer (C)

BESCHRIJVINGEN VAN ONDERDELEN

① LED-lichtoppervlak
② Bevestigingsschroef voor de lichthelling
③ 16 mm (5/8") Spigot-aansluiting
④ Bevestigingsschroef voor Spigot-aansluiting
⑤ Lamp houder
⑥ Accessoire-aansluiting (cold shoe)
⑦ Spanningsaansluiting voor V-mount accu
⑧ Houder voor accu van het type NP-F970
⑨ [MODE]-knop
⑩ [Bluetooth]-knop
⑪ Linke instelknop
⑫ DMX-ingang/uitgang (RJ45)
⑬ Aan/Uit Voltage keuzeschakelaar
⑭ Ontgrendelingsknop voor V-mount accu
⑮ Ventilatie sleuven
16 V-mount batterijhouder
⑰ [DMX]-knop
18 [CH]-knop
⑲ Rechte instelknop
20 2-polige stopcontact voor stroomaansluiting

② Voedingseenheid (ingang 230V, uitgang 15V/4A) met stroomaansluitkabel en ② 2-pins stekker en ③ C8 stopcontact aansluiting

24 Netsnoer met 25 C7 apparaat stekker en 26 Euro netstekker

AANSLUITEN VAN DE VOEDING EN IN-/UITSCHAKELEN

BELANGRIJK:

• Deze LED-lamp kan worden gebruikt met een oplaadbare V-mount-batterij*, met twee oplaadbare batterijen van het type NP-F970 of met behulp van een externe voedingseenheid. Gelijktijdige werking met beide batterijvarianten en/of de voedingseenheid is NIET mogelijk.
• Het is NIET mogelijk om de batterij(en) via de voedingseenheid op te laden!
• Gelijktijdig gebruik kan leiden tot overspanning, wat kan leiden tot schade aan het licht!
• Plaats voor de inbedrijfstelling de gewenste batterij(en)* OF installeer de voedingseenheid en schakel dan het licht in!

WERKING VIA OPLAADBARE BATTERIJEN VAN HET TYPE NP-F970\* (OP-TIONEEL)

BELANGRIJK:

Gebruik alleen het aanbevolen batterijtype! De fabrikant aanvaardt geen aansprakelijkheid voor spanningsschade veroorzaakt door het gebruik van ongeschikte of niet-geautoriseerde batterijen* voor de stroomvoorziening!

Opmerking:

Om een voldoende stroomvoorziening te garanderen, moeten er altijd twee NP-F970-batterijen* in de houders worden geplaatst.

1. Plaats de NP-F970-batterij* in de houder (8) aan de rand tegenover van de metalen contacten en schuif deze vervolgens naar de contacten zodat de inkepingen aan de zijkant van de batterij onder de overeenkomstige vergrendelingen op de houder vastklikken.
2. Zet de aan/uit voltage keuzeschakelaar (13) in de stand 'I' (DC) om het licht in te schakelen. De laatste instelling wordt weergegeven op het LED-scherm en het licht werkt volgens de laatste instelling.
3. Om de stroomtoevoer los te koppelen, zet u de aan/uit voltage keuzeschakelaar (13) in de stand '0' (uit).
4. Om de batterij* te verwijderen, duwt u de batterij* voorzichtig naar rechts of links en trekt u deze uit de houder (8).

STROOMVOORZIENING VIA V-MOUNT BATTERIJ\* (OPTIONEEL)

BELANGRIJK:

Gebruik alleen het aanbevolen batterijtype! De fabrikant aanvaardt geen aansprakelijkheid voor spanningsschade veroorzaakt door het gebruik van een ongeschikte of niet-geautoriseerde batterij* voor de stroomvoorziening!

1. Schuif de V-Mount batterij* van rechts in de V-vormige houder (16) zodat de stroomcontacten van de batterij in de stopcontact (7) aan de andere kant passen.
2. Zet de aan/uit voltage keuzeschakelaar (13) in de stand 'I' (DC) om het licht in te schakelen. De laatste instelling wordt weergegeven op het LED-scherm en het licht werkt volgens de laatste instelling.
3. Om de stroomtoevoer los te koppelen, zet u de aan/uit voltage keuzeschakelaar (13) in de stand '0' (uit).
4. Om de batterij* uit de houder te halen, houdt u de batterijontgrendelingsknop (14) ingedrukt en trekt u de batterij naar techts uit de houder (16).

STROOMVOORZIENING VIA DE MEEGELEVERDE VOEDINGSEENHEID

BELANGRIJK:

Gebruik alleen de meegeleverde voedingseenheid en de bijbehorende kabels! De fabrikant aanvaardt geen aansprakelijkheid voor spanningsschade veroorzaakt door het gebruik van ongeschikte of ongeoorloofde componenten voor de voeding!

1. Steek de 2-polige stekker (22) van de voedingseenheid (21) in de 2-polige stroomaansluiting (20) aan de achterkant van de lamp. Schroef de kartelkap op de schroefdraad op de stroomaansluitbus.
2. Steek de C7-apparaatstekker (25) van het netsnoer (24) in de C8-aansluitbus (23) van de voedingseenheid.

3. Steek de Euro-netstekker (26) in het stopcontact (netspanning: 100-240V).

4. Zet de aan/uit voltage keuzeschakelaar (13) in de stand 'II' (AC) om het licht in te schakelen. De laatste instelling wordt weergegeven op het LED-scherm en het licht werkt volgens de laatste instelling.

5. Om de stroomtoevoer los te koppelen, zet u de aan/uit voltage keuzeschakelaar (13) in de stand '0' (uit).
6. Om het apparaat los te koppelen van de netspanning, trekt u eerst de Euro-netstekker (26) uit het stopcontact en haalt u vervolgens de 2-polige stekker uit de lamp.

FUNCTIES EN BEDIENING

Met behulp van de twee instelstanden "GDT" en "HSI" kan een breed scala aan functies voor deze LED-lamp worden ingesteld.

1. Druk indien nodig meerdere keren kort op de [MODE]-knop (9) om te schakelen tussen CCT-modus en HSI-modus.
2. In CCT-modusworden de kleurtemperatuur (in K) en de intensiteitswaarde (in %) weergegeven. Deze en andere instellingen kunnen hier worden gemaakt (zie hieronder).
3. In HSI-modusworden de RGB-tint (, in graden), de verzadiging (, in %) en de intensiteit (in %) weergegeven. Deze en andere instellingen kunnen hier worden gemaakt (zie hieronder).

LICHTINSTELLINGEN

1. Druk kort op de [MODE]-knop (9) om over te schakelen naar CCT-modus.
2. Draai aan de linker instelknop (11) om een kleurtemperatuur in te stellen tussen 2700K en 9999K.
3. Draai aan de rechter instelknop (19) om de helderheid in te stellen tussen 0% en 100%.

RGB-KLEURINSTELLINGEN

1. Druk kort op de [MODE]-knop (9) om over te schakelen naar HSI-modus.
2. Draai aan de linker instelknop (11) om de gewenste RGB-kleurtint () in te stellen tussen 0° en 360°.
3. Draai aan de rechter instelknop (19) om de kleurintensiteit in te stellen tussen 0% en 100%.
4. Druk op de linker instelknop (11) om over te schakelen naar de kleurverzadigingsinstelling.
5. Draai aan de linker instelknop (11) om de gewenste kleurverzadiging in te stellen.

INSTELLINGEN VOOR SPECIALE EFFECTEN

Special effects deel 1 (F1-12)

1. In CCT-modus, houd de [MODE]-knop (9) ongeveer 3 seconden ingedrukt om over te schakelen naar de modus voor speciale effecten F1-12.
2. Draai aan de linker instelknop (11) om een van de 12 speciale effecten in te stellen (linker weergavewaarde).
3. Draai aan de rechter instelknop (19) om de helderheid voor het geselecteerde speciale effect in te stellen tussen 0% en 100%.

4. Druk kort op de linker instelknop (11) om toegang te krijgen tot de intensiteitsinstellingen.

5. Draai aan de linker instelknop (11) om de intensiteit van het geselecteerde effect in te stellen tussen 1 en 9.

Speciale effecten deel 2 (F1-F8)

1. In HSI-modus, houd de [MODE]-knop (9) ongeveer 3 seconden ingedrukt om over te schakelen naar de modus voor speciale effecten F1-F8.
2. Draai aan de linker instelknop (11) om een van de 8 speciale effecten in te stellen (linker weergavewaarde).
3. Draai aan de rechter instelknop (19) om de helderheid voor het geselecteerde speciale effect in te stellen tussen 0% en 100%.
4. Druk kort op de linker instelknop (11) om toegang te krijgen tot de intensiteitsinstellingen.
5. Draai aan de linker instelknop (11) om de intensiteit van het geselecteerde effect in te stellen tussen 1 en 9.

Beschikbare speciale effecten

F1-12: Pulserend / Kampvuur / Bliksem / Explosie / TV / Kaars / Defecte gloeilamp / Ademhaling / Paparazzi / SOS / Vlam / Vervaging

F1-F8: Politieauto / Feest / Vuurwerk / Disco / Ambulance / Brandweersirene / RGB-lus / Lassen

KANAAL INSTELLING

Voor deze LED-lamp kan een kanaal worden ingesteld voor synchronisatie met andere armaturen en zo worden aangestuurd via een 2.4G-afstandsbediening*.

1. Druk op de [CH]-knop (18) om naar de kanaalinstellingsmodus te gaan. Het display knippert.
2. Draai aan de rechter instelknop om een kanaal tussen 1 en 99 in te stellen.

Opmerking:

Lees het hoofdstuk "Afstandsbediening" in deze handleiding!

APP-BEDIENING

Met de gratis "Smart Life"-app kunnen deze en andere apparaten worden bediend via een smart device (bijv. tablet-pc, smartphone).

Volg deze stappen om de studiolamp te verbinden met een smart device en de app.

1. Gebruik de link of de QR-code hieronder om de "Smart Life"-app te downloaden.

DOWNLOAD DE APP:

https://smartapp.tuya.com/smartlife

Opmerking:

Om de app te kunnen gebruiken, moet u zich registreren met een geldig e-mailadres, via welke u een activatiecode ontvangt. Geef de app toegang tot uw lokale netwerk en de gegevens van uw huis, evenals tot de Bluetooth-functie om ervoor te zorgen dat deze goed werkt.

1. Schakel de studiolamp in.

2. Houd de [Bluetooth]-knop ongeveer 3 seconden ingedrukt om de Bluetooth-verbinding voor de studiolamp te activeren.

3. Activeer Bluetooth op uw smart device en start de "Smart Life"-app.

4. Selecteer de optie [Apparaat toevoegen] onder het gedeelte 'Home' in de app.
5. Selecteer de studiolamp in de lijst met beschikbare apparaten om deze te verbinden met uw smart device en de app.

Zodra de studiolamp is aangesloten, bedien je het apparaat via de app.

Opmerking:

Als de verbinding mislukt, voeg je het gewenste apparaat handmatig toe via de app. Selecteer er een bij ⊕ > [Apparaat toevoegen].

INSTELLEN VAN DE KANTELHOEK

1. Houd de LED licht vast en draai de borgschroef voor het kantelgewricht (2) langzaam los.
2. Breng de lampkop in de gewenste positie en draai de borgschroef (2) weer handvast aan.

MONTAGE OP EEN STATIEF ^* (optioneel)

Draai de bevestigingsschroef (4) voor de statiefaansluiting zo ver los dat de opening van de statiefaansluiting bloot komt te liggen.

Plaats de LED-lamp met de opening op de spigotadapter* van een statief* en draai de bevestigingsschroef (4) stevig vast.

AFSTANDSBEDIENING\* (2.4G, optioneel)

Deze lamp kan worden bediend met de optioneel verkrijgbare BRESSER 2.4G-afstandsbediening (art. nr. F004514), die meerdere lichtregeling ondersteunt voor maximaal 99 kanalen.

Opmerking:

Lees de gebruiksaanwijzing van de afstandsbediening voor meer informatie over het aansluiten en gebruiken van de afstandsbediening.

DMX-BESTURING (DMX512, optioneel)

Deze LED-lamp is uitgerust met twee DMX-aansluitdozen (12) die kunnen worden gebruikt om een console voor DMX-besturing aan te sluiten via een RJ45-kabel.

1. Nadat u de DMX-console hebt aangesloten, drukt u op de [DMX]-knop (17) om het LED-licht in te stellen op de DMX-besturingsmodus. verschijnt op het display.
2. Druk in de DMX-besturingsmodus op de [CH]-knop (18) om de kanaalinstellingen te openen. Het display knippert.
3. Draai aan de rechter instelknop (19) om een DMX-kanaal in te stellen tussen 1 en 512

Opmerking:

Lees ook de gebruiksaanwijzing van uw DMX-console voor meer gedetailleerde informatie over de aansluit- en bedieningsopties.

VERWIJDERING

Gooi de verpakkingsmaterialen weg op soort. Houd u aan de geldende wettelijke voorschriften bij het weggooien van het apparaat! Informatie over de juiste verwijdering is verkrijgbaar bij gemeentelijke afvalverwerkingsdiensten of het Milieuagentschap.

Gooi elektrische apparaten niet weg met huishoudelijk afval! Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan in nationaal recht moet gebruikte elektrische apparatuur gescheiden worden ingezameld en op milieuvriendelijke wijze worden gerecycled.

CE-CONFORMITEITSVERKLARING

CE Een "conformiteitsverklaring" in overeenstemming met de van toepassing zijnde richtlijnen en overeenkomstige normen is opgesteld door Bresser GmbH. De volledige tekst van de CE-conformiteitsverklaring is beschikbaar op het volgende internetadres:

www.bresser.de/download/BR-RGB/CE/F005102_CE.pdf

GARANTIE & SERVICE

De reguliere garantieperiode is 2 jaar en begint op de dag van aankoop. Om te profiteren van een verlengde vrijwillige garantietermijn zoals aangegeven op de geschenkdoos, is registratie op onze website vereist.

U kunt de volledige garantievoorwaarden en informatie over garantie-uitbreidingen en -diensten bekijken op www.bresser.de/warranty_terms.

www.bresser.de/warranty_terms

TECHNISCHE GEGEVENS

Model Nr. BR-S60RGB
Art. Nr.: F005102
Stroomverbruik 60W
Lichtstroom 800 lm
Kleurentemperatuur 2700K tot 10000K ± 200K
CRI ≥ 95
Dimmer 0% tot 100%
Verzadiging 0% tot 100%
Kleurverandering 0 tot 360°
Kanalen tot 99 kanalen in parallel bedrijf
Lichtbron LED; 2835: 600 stuks; 5050 RGB: 300 st.
Speciale effecten 20
Flitssnelheid 1% tot 9%
App-bediening via SmartLife App (gratis via downloadlink)
IR-afstandsbediening via 2.4G radiografische afstandsbediening* (Art. Nr. F004514)
DMX-besturing via RJ45-aansluitingen
Batterij type	V-mount batterij of 2 stuks. batterij type NP-F970
Duur	ca. 100 min. bij 100% helderheid
Oplaadtijd	ca. 120 min.
DC-ingangsvermogen	DC 15V-19V (via optionele oplaadbare batterijen*, zie hierboven)
Afmetingen (B x H x D)	300 x 300 x 55 mm

*niet inbegrepen in de leveringsomvang

Als u met betrekking tot het product vragen of eventuele klachten heeft kunt u contact opnemen met het service centrum (bij voorkeur per e-mail).

E-Mail: [e-mail] Telefoon*: [phone]

BRESSER Benelux

Smirnoffstraat 8 7903 AX Hoogeveen The Netherlands

*Het telefoonnummer wordt in het Nederland tegen lokaal tarief in rekening gebracht. Het bedrag dat u per gesprek in rekening gebracht zal worden, is afhankelijk van het tarief van uw telefoon provider; gesprekken vanuit het buitenland zullen hogere kosten met zich meebrengen.

ES PT
