TF 66 S - Kookplaat SCHOLTES - Gratis gebruiksaanwijzing en handleiding

Type product	Gaskookplaat (model mixte beschikbaar met elektrische plaat)
Merk	SCHOLTES
Model	TF 66 S
Afmetingen (L x B x H)	555 x 475 x 55 mm
Gewicht	Ongeveer 10 kg
Voeding	Aardgas of LPG (verstelbaar) + elektrisch 220-240 V voor plaat (model mixte)
Branders	2 semi-snel (1,90 kW), 1 hulp (1,00 kW), 1 snel (3,30 kW GN / 3,00 kW LPG), 1 drievoudige kroon (3,25 kW)
Elektrische plaat (model mixte)	1 snelle plaat Ø145 mm, 1,50 kW met thermobeveiliging
Ontsteking	Ingebouwde elektronische ontsteking (eenhandig)
Veiligheid	Gasveiligheidsinrichting (thermokoppel) met automatische uitschakeling bij vlamuitval
Materiaal	Roestvrij staal en email (geëmailleerde delen)
Steunrooster	Roosters van geëmailleerd gietijzer
Knoppen	5 knoppen (gas) + 1 knop voor elektrische plaat (model mixte) met pictogrammen
Installatie	Inbouw, klasse 3, boven een heteluchtoven of met isolatiepaneel
Gasaansluiting	G 1/2 schroefdraad, stijve of flexibele roestvrijstalen slang
Elektrische aansluiting	Driekabel met aardingsstekker, omnipolaire schakelaar vereist
Gastoevoer aanpassen	Verwisselbare sproeiers (grafiek meegeleverd) voor overschakeling van gassoort
Aanbevolen koken	Gebruik pannen met een dikke, vlakke bodem, diameter aangepast aan de brander
Onderhoud en reiniging	Reinig de demonteerbare branders met heet water, de elektrische platen met een vochtige doek en lichtjes invetten. Geen stoomreiniger of schurende producten gebruiken.
Veiligheidsvoorschriften	Gebruik het apparaat niet op blote voeten, trek niet aan de kabel, houd kinderen uit de buurt. Sluit de gaskraan na gebruik.
Normen en conformiteit	Richtlijnen 73/23/EEG, 89/336/EEG, 90/396/EEG, 93/68/EEG ; AEEA 2002/96/EG
Beoogd gebruik	Alleen voor huishoudelijk gebruik, voor het bereiden van voedsel

Veelgestelde vragen - TF 66 S SCHOLTES

Hoe steek ik een brander aan met gasbeveiliging?

Druk op de betreffende knop en draai deze tegen de klok in tot de grote vlamstand. Er verschijnen vonken en het gas ontsteekt. Houd de druk enkele seconden vast om de thermokoppelbeveiliging te activeren. Bij onbedoeld uitdoven wordt het gas automatisch afgesloten.

Wat te doen bij stroomuitval om de branders aan te steken?

U kunt de branders handmatig aansteken met een lucifer of aansteker. Druk op de knop en draai naar de aan-stand terwijl u de vlam bij de brander houdt. Houd de druk vast om de veiligheid te activeren.

Hoe stel ik de vlam van de branders af?

Draai aan de knop: grote vlam voor maximum, kleine vlam voor minimum. De regeling is traploos tussen deze twee standen. Gebruik de kleine vlam om te sudderen.

Welke soorten pannen worden aanbevolen voor de elektrische plaat?

Gebruik pannen met een dikke, perfect vlakke bodem, met een diameter van ten minste de grootte van de plaat (145 mm). Bolle of holle bodems verminderen de efficiëntie. Dek pannen altijd af om energie te besparen.

Hoe reinig ik de branders van de kookplaat?

Demonteer de branders en was ze regelmatig met heet water en afwasmiddel. Verwijder aanslag grondig. Droog goed voordat u ze terugplaatst. Gebruik geen schurende middelen of stoomreiniger.

Hoe onderhoud ik de elektrische plaat?

Reinig de plaat met een vochtige doek als deze lauw is. Breng na het reinigen een beetje olie aan om het oppervlak te beschermen. Voorkom dat suikerhoudende of zure vloeistoffen overlopen.

De elektrische plaat blijft warm na uitschakeling, is dat normaal?

Ja, de plaat blijft nog ongeveer 10 minuten warm na uitschakeling. Het is aan te raden om deze voor het einde van de kooktijd uit te schakelen om de restwarmte te benutten.

Hoe pas ik het apparaat aan voor een ander type gas?

Vervang de sproeiers van alle branders door die voor het nieuwe gas (zie tabel in de handleiding). Gebruik een 7 mm sleutel. Stel indien nodig ook de minimale vlam af. Deze handeling moet door een vakman worden uitgevoerd.

Wat is de minimale afstand tussen de kookplaat en een afzuigkap?

De afzuigkap moet op minimaal 650 mm boven het kookvlak worden geïnstalleerd. Als de afzuigkap 600 mm breed is, moeten de aangrenzende meubels minimaal 540 mm van het vlak verwijderd zijn om het deksel te kunnen openen.

Kan de plaat boven een inbouwoven worden geïnstalleerd?

Ja, mits de oven is voorzien van koelventilatie. De elektrische aansluitingen van de plaat en de oven moeten gescheiden zijn. Als de plaat niet boven een oven is geplaatst, moet er een houten isolatiepaneel op minimaal 20 mm onder de plaat worden aangebracht.

GEBRUIKSAANWIJZING TF 66 S SCHOLTES

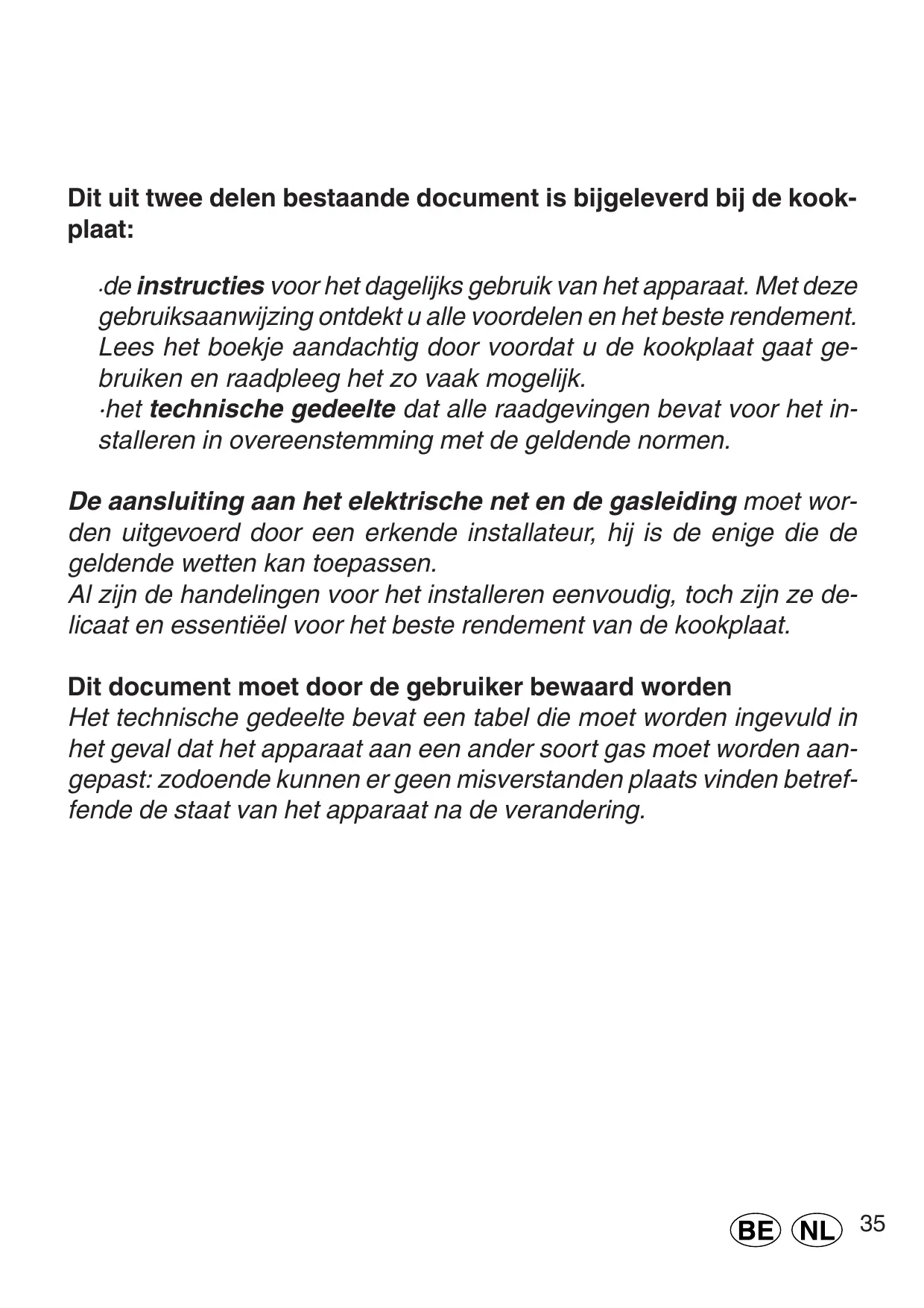

Dit uit twee delen bestaande document is bijgeleverd bij de kook- plaat:

.de instructies voor het dagelijks gebruik van het apparaat. Met deze gebruiksaanwijzing ontdekt u alle voordelen en het beste rendement. Lees het boekje aandachtig door voordat u de kookplaat gaat gebruiken en raadpleeg het zo vaak mogelijk.

- het technische gedeelte dat alle raadgevingen bevat voor het in- stalleren in overeenstemming met de geldende normen.

De aansluiting aan het elektrische net en de gasleiding moet worden uitgevoerd door een erkende installateur, hij is de enige die de geldende wetten kan toepassen.

Al zijn de handelingen voor het installeren eenvoudig, toch zijn ze de- licaat en essentiëel voor het beste rendement van de kookplaat.

Dit document moet door de gebruiker bewaard worden

Het technische gedeelte bevat een tabel die moet worden ingevuld in het geval dat het apparaat aan een ander soort gas moet worden aangepast: zodoende kunnen er geen misverstanden plaats vinden betreffende de staat van het apparaat na de verandering.

De kookplaat

De "alles gas" modellen bevatten:

(1) - twee half-snelle branders: 1,90 kW
(2) - een spaarbrander: 1,00 kW
(3) - een snelbrander: 3,30 kW voor aardgas
3,00 kW voor vloeibaar gas
(5) - een brander met drievoudige kring: 3,25 kW
(6) - (7) de bedieningsknoppen van de branders

De seriegrafische pictogrammen om de knoppen heen geven de verhouding bediening-vuur aan.

De kookplaat

(1) - een half-snelle brander: 1,90 kW
(2) - een spaarbrander: 1,00 kW
(3) - een snelbrander: 3,30 kW voor aardgas 3,00 kW voor vloeibaar gas
(4) - een snelle elektrische plaat met hittebeveiliging: 1,50 kW ∅ 145 mm
(5) - een brander met drievoudige kring: 3,25 kW
(6) - de bedieningsknoppen van de gasbranders
(7) - de bedieningsknop van de elektrische plaat
(8) - het controlelampje van de elektrische plaat

De seriegrafische pictogrammen om de knoppen heen geven de verhouding bediening-vuur aan.

Regelen van de gasbranders

Regelen van de branders

Het regelen is geleidelijk en maakt het aanpassen aan de verschillende diameters van de pannen en het regelen van de intensiteit van de verwarming gemakkelijk.

U regelt door de bedieningsknop in te drukken en tegen de klok in te draaien, zodat het wijzertje van de knop samenvalt met de symbolen:

● een zwarte punt: dicht

een grote vlam: open

een kleine vlam: gereduceerde warmte

De ontsteking van de branders is voorzien van een veiligheidssysteem

De ontsteking van de branders van uw kookplaat is met éénknopsbediening. Druk de knop in en draai hem tegelijkertijd tegen de klok in: vonken steken de brander aan. Nadat de brander aan is houdt u de knop lang genoeg ingedrukt zodat het veiligheids-systeem geactiveerd kan worden.

Als de vlammen per ongeluk uitgaan gedurende het koken, treedt het veiligheidssysteem in werking: de gastoevoer wordt automatisch stop gezet. De brander wordt weer aange-stoken met dezelfde methode als hierboven aangegeven.

N.B.: als er geen stroom is kunt u de brander met een lucifer aansteken door de knop te draaien en genoeg druk uit te oefenen, zoals hierboven aangegeven.

Regelen van de plaat

Gebruik van de snelle platen met geïntegreerde beveiliging

De plaat verwarmt constant en een beveiliging vermijdt oververhitting bij te lang gebruik of onjuist gebruik (lege pan, vervormde pan...).

Bij gebruik van de plaat met beveiliging is het beste hem meteen op maximum (6) te zetten voor vrijwel onmiddelijke warmte. Als de plaat warm begint te worden kunt u de knop op een lagere stand zetten.

De plaat gaat door met verwarmen voor ongeveer 10 minuten nadat de stroom is uitgeschakeld: het is dus voordelig hem af te zetten vóór het einde van het koken.. De platen met beveiliging garanderen een zeer snel op temperatuur komen als hij op de maximum (6) stand staat.

De bedieningsknop van de snelle plaat met geïntegreerde beveiliging gaat van 1 tot 6; hij wordt als volgt geregeld:

Positie	Normale of snelle plaat
0	Uit
1	Groenten en vis
2	Aardappelen (gestoomd), soep, capucijners, bonen
3	Doorkoken van grote hoevelheeden, minestroni enz.
4	Braden (medium)
5	Braden (hard)
6	Bruin bakken of snel aan de kook brengen

Vóór het eerste gebruik moeten de kookplaten voor ongeveer 4 minuten op maximum worden verwarmd, zonder pannen. Gedurende deze beginfase wordt de beschermlaag hard en maximaal resistent.

Welke pannen te gebruiken

Voor de elektrische plaat wordt aangeraden pannen met een dikke en perfect platte bodem te gebruiken. Hun diameter moet minstens gelijk zijn aan die van de plaat, zo spaart u energie en tijd.

Gebruik liefst ook een deksel op de pannen.

Raadgevingen voor het gebruik

Belangrijke aanbevelingen

De kookplaat is alleen bestemd voor huiselijk gebruik, waarvoor hij is ontworpen. leder ander gebruik (b.v. een vertrek verwarmen) is gevaarlijk.

De fabrikant is niet aansprakelijk voor schade die is veroorzaakt door onjuist en verkeerd gebruik.

- Het gebruik van ieder electrisch apparaat brengt met zich mee het in acht nemen van zekere fundamentele regels.

• het apparaat moet binnen worden geïnstalleerd en het mag niet worden blootgesteld aan de elementen;
• gebruik het apparaat nooit als u blootsvoets bent;
• trek nooit aan het snoer : voor het uitschakelen trekt u de stekker uit het stopcontact;

• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.

• Alle onderdelen van uw kookplaat zullen altijd goed functioneren als ze perfect schoon worden gehouden.

• Plaats geen ontvlambare schoonmaakmiddelen in het kastje onder de kookplaat.
• Als het apparaat niet in gebruik is moet de hoofdkraan van het apparaat of het kraantje van de gasfles, in het geval van butagas, worden afgesloten.

Raadgevingen voor het gebruik

Welke pannen te gebruiken

• De pannendragers van de gas-of gemengde kookplaten zijn niet geschikt voor gebruik van pannen met een holle of bolle bodem.
• Alle branders - snel, middelsnel of spaarbrander - kunnen worden gebruikt voor pannen met een doorsnede van minimum 120 mm.
• Toch raden wij aan altijd een brander te gebruiken die past bij de afmetingen van de pan (zie tabel) zodat de vlammen niet onder de pan uit steken: de vlammen moeten alleen de bodem van de pan verwarmen.
• Plaats nooit wankele of vervormde pannen op de branders of op de elektrische kookplaten teneinde ieder risico van per ongeluk overlopen te vermijden.
• Opgelet: ledere keer nadat u de het fornuis heeft schoongemaakt moeten de pan-dragers weer op de juiste wijze stevig op hun plaats worden gezet.
• Controleer altijd of de knoppen op de "●" positie staan als het apparaat niet in gebruik is.
• Zodra een vloeistof in de pan aan de kook is geraakt hoeft u hem slechts op de minimum verwarmingssterkte te zetten om te vermijden dat de inhoud van de pan overloopt.

Type brander	Diameter pannen (cm)
Snel	24 - 26
Half-snel	16 - 20
Spaarbrander	10 - 14
Drievoudige brander	24 - 26

Schoonmaken

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Het is belangrijk voor de lange duurzaamheid van het apparaat dat u het regelmatig nauwkeurig schoonmaakt, als volgt:

• gebruik voor het schoonmaken geen stoomapparaten
• gebruik geen schuurmiddelen of bijtende middelen die schade kunnen aanrichten;
• de vlamverspreiders worden regelmatig in een warm sop gewassen zodat eventuele aankorstingen verwijderd worden;
• bij de fornuizen die voorzien zijn van automatische vonkontsteking moet het uiteinde van de elektronische ontstekingselementen regelmatig worden gereinigd en moeten de gaatjes van de vlamverspreiders worden gecontroleerd om te zien of ze niet verstopt zijn;
• de elektrische kookplaten worden schoon gemaakt met een vochtige doek en met een beetje olie ingesmeerd als ze nog lauw zijn;
• de delen van roestvrij staal kunnen vlekken vertonen na lang contact met kalkhoudend water of agressieve wasmiddelen (fosforhoudend). Spoel ze dus na het reinigen goed af en droog ze af. Droog altijd eventueel geknoeid water af;

Het smeren van de kranen

Met verloop van tijd kan een kraan stroef worden of vast blijven zitten; in dat geval is het noodzakelijk de kraan te vervangen.

N.B.: Dit moet worden uitgevoerd door een door de fabrikant bevoegde installateur.

Installeren van de inbouwkookplaten

Deze instrukties zijn voor de bevoegde installateur, zodat deze het installeren, regelen en onderhoud op de juiste wijze uitvoert en volgens de geldende normen.

Belangrijk: sluit altijd eerst de stroom af voordat U tot onderhoud of regelen overgaat.

De apparaten zijn gebruiksklaar gemaakt in de fabriek voor de functies (zie type-plaatje en plaatje van de gas instelling van het apparaat):

natuurlijk gas Categorie II2E+3+ voor Belgie;

Natuurlijk gas Categorie I2L voor Nederland.

Het is dus niet nodig verdere regelingen uit te voeren.

- Deze gebruiksaanwijzing betreft een inbouwkookvlak klasse 3.

Het plaatsen

Belangrijk: dit apparaat mag alleen geïnstalleerd worden en funktioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde Normen:

NBN D51-003 e NBN D51-001 (voor België);

NEN-1078 (voor Nederland).

De volgende eisen moeten in acht genomen worden:

a) Het vertrek moet een afvoersysteem naar buiten toe hebben voor de verbrandinsrook. Dit kan door middel van een afzuigkap of door middel van een elektrische ventilator, die automatisch aangaat, wanneer men de apparatuur aanzet.

In het gevaal van een schoorsteen of vertakte rookleiding

Rechtstreeks naar buiten
(gereserveerd voor fornuizen)

b) Het vertrek moet voorzien zijn van een systeem van luchttoevoer die noodzakelijk is voor de verbranding. De luchttoevoer mag niet minder zijn dan 2 m³/h per kW. Het systeem kan worden uitgevoerd door rechtstreeks lucht van buiten aan te voeren door een leiding met een doorsnede van minstens 100 cm² en zodanig dat deze niet belemmerd kan worden. Bij fornuizen zonder veiligheidsmechanisme

moeten de ventilatie-openingen 100% groter zijn, met een minimum van 200 cm² (afb.A). Of op indirecte wijze vanuit aangrenzende vertrekken met ventilatie naar buiten, die niet zijn: algemene ruimte van het gebouw, ruimten met brandgevaar of slaapkamers (afb.B).

Détail A

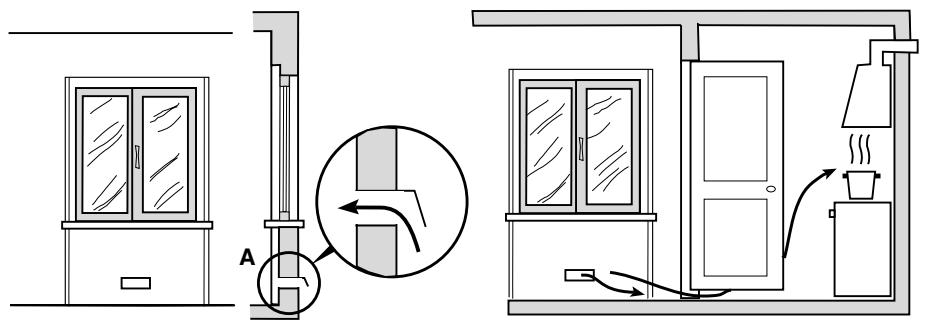

Voorbeelden ventilatie-opening voor verbrandingslucht
Afb. A
Aangrenzend vertrek
Te ventileren vertrek
Verhoging van de spleet tussen deur en vloer
Afb. B

c) Als U het apparaat intensief en lang achter elkaar gebruikt kan het nodig zijn het vertrek te luchten, b.v. door het raam te openen of de afzuigkap, indien aanwezig, op hoog te zetten.
d) (voor België)

Vloeibaar gas, dat zwaarder is dan de lucht, zakt naar beneden. De vertrekken die GPL flessen bevatten moeten dus voorzien zijn van laagliggende openingen naar buiten voor afvoer van eventuele gaslekken. De GPL flessen, leeg of gedeeltelijk vol, mogen dus niet geïnstalleerd of bewaard worden in vertrekken die lager zijn dan het niveau van de vloer (kelders enz.). Houd in het vertrek alleen de fles die u aan het gebruiken bent, zodanig geplaatst dat hij niet is blootgesteld aan warmtebronnen (oven, open haard, kachel enz.) die een temperatuur kunnen bereiken die hoger is dan 50°C.

Het installeren van inbouwkookplaten

Het is mogelijk het fornuis te installeren naast keukenkastjes als het niet hoger is dan de aanrecht. De muur die in kontakt staat met de achterkant van het fornuis mag niet van brandbaar materiaal zijn gemaakt. Tijdens werking kan de achterwand van het fornuis een warmte bereiken van 50°C hoger dan de kamertemperatuur. De volgende voorzorgen voor de installatie van de kookplaten moeten in acht worden genomen.

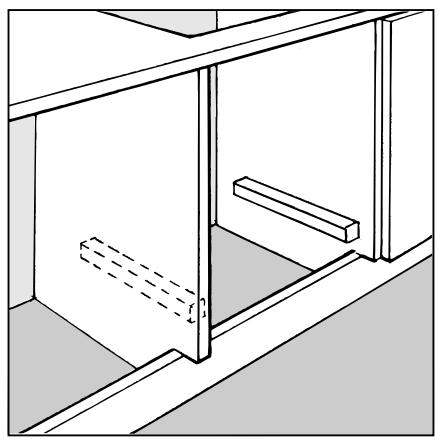

a) De meubels die direkt naast de kookplaat geplaatst zijn en hier boven uitsteken, moeten op minstens 600 mm van de rand van de plaat staan.
b) De afzuigkappen moeten geinstalleerd worden volgens de vereisten die te vinden zijn in het instructie-boekje dat bij de afzuigkap hoort, maar in ieder geval op een afstand van minstens 650 mm.
c) Als de afzuigkap 600 mm breed is, volgt u de aanwijzingen van punt b) op en dient u de hangkastjes naast de afzuigkap zo te plaatsen, dat er tussen de hangkastjes en het werkblad een afstand van minstens 540 mm zit. Op deze manier is het mogelijk om een eventuele gasforhuis-deksel te installeren die zich gemakkelijk kan openen en sluiten. In elk geval staat deze afstand toe om de pannen comfortabel en gemakkelijk

te gebruiken.

d) Als het kookvlak onder een keukenkastje wordt geinstalleerd dan moet de afstand tussen de twee minstens 700 mm (milimeter).

e) De ruimte die het meubel inneemt moet de afmetingen hebben die op de figuren. Met. behulp van bijgeleverde haken kan de kookplaat op een keukenblad met een dikte van 20 tot 40 mm vastgezet worden. Om de plaat goed vast te zetten is het aan te raden alle beschikbare haken te gebruiken.

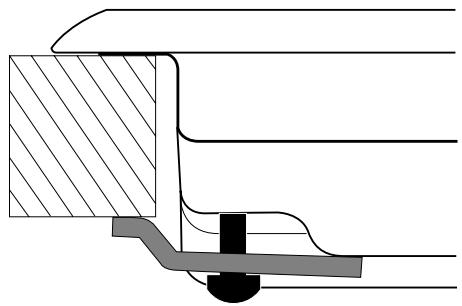

Bevestigingsschema van het kookvlak

Positie van de haak voor top hoogte H=20mm

Positie van de haak voor top hoogte H=30mm Á frente

Positie van de haak voor top

N.B: Gebruik de haken die zich in de "doos met onderdelen" bevinden.

f) De kookplaat kan worden geïnstalleerd boven een ingebouwde oven op voorwaarde dat deze voorzien is van afkoelingsventilatie.
g) Als het kookvlak niet wordt geïnstalleerd op een inbouwoven, dan is het noodzakelijk een houten paneel aan te brengen als isolatie. Dit Moet geplaatst worden op een minimum afstand van 20 mm van de onderkant van het kookvlak.

N.B: Als het fornuis boven een ingebouwde oven wordt geinstalleerd, dan moet men de oven zodanig installeren dat hij op twee houten lijsten rust; mocht hij op een doorlopende plank rusten, dan moet deze aan de aschterkant tenminste 45x560 mm ruimte laten.

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor België) gaat u te werk zoals beschreven in de paragraaf “Aanpassing aan verschillende types gas”. Om het apparaat aan de gasbuizen aan te sluiten (natuurlijk gas II2E+3+ voor Belgie en I2L voor Nederland), dient men eerst de verbinder te monteren.”R” (Deze is op aanvraag verkrijgbaar bij de technische-service-dienst Ariston) Tevens dient men zijn pakking op de verbinder “G”, die er uit ziet als een “L”, van de voedings-struktuur te monteren. De verbinder is gedraad: rond mannelijk 1/2 gas.

De aansluiting voert men uit met behulp van:

• een onbuigbare buis (voor Belgie volgens de normen NBN D51-003)
• of met een flexibile buis van roestvrij staal die in de muur zit en voortzet met bedradingsverbinder.

Daarbij dient het apparaat uitgerust te zijn van een gaskraantje (voor Belgie A.G.B.) die gemakkelijk draaibaar dient te zijn. Voor Nederland dient dit gaskraantje aan de huidige Nationale Normen te voldoen.

Aansluiting met harde buis (koper of staal)

De aansluiting aan het gas moet zodanig worden uitgevoerd dat het geen enkele druk uitoefent op het apparaat. Op de voedingsingang van het fornuis zit een L-aansluiting, die gericht kan worden, met pakking. Als men de aansluiting moet draaien, dan moet men de pakking vervangen (bijgeleverd bij het fornuis). De aansluiting van het gas aan het formuis is gedraad: rond mannelijk 1/2 gas.

Aansluiting met stalen flexibile buis

Verwijder het rubberbuisje, dat zich op het apparaat bevindt. Het verbindingsstuk waardoor het gas toegang krijgt tot het apparaat is gedraad: kegelvormig mannelijk 1/2 gas. Gebruik uitsluitend buizen en pakkingen, die voldoen aan de voorgeschreven nationale normen. Het in werking stellen van deze buizen moet zodanig worden uitgevoerd dat de lengte van de buizen, geheel uitgestrekt, niet meer dan 2000 mm is. Nadat de aansluiting heeft plaats gevonden moet U kontroleren dat de metalen slang niet in kontakt is met beweegbare delen of dat hij knel zit.

Controle van de dichting

Als het apparaat geinstalleerd is moet men de perfekte luchtdichtheid van de aansluitingen kontroleren met zeepsop, nooit met een vlam.

Elektrische aansluiting

De fornuizen met een drie-polige voedingskabel zijn ingesteld op het gebruik van wisselstroom met een verzorgingsspanning en frequentie zoals aangegeven op het typeplaatje (aan de onderkant van het apparaat). De geel/groene draad is voor het aarden. In het geval van installeren boven een ingebouwde oven, moet de elektrische aansluiting van het apparaat en van de oven apart worden uitgevoerd, zowel voor veiligheidsredenen als om het eventueel uittrekken van de oven mogelijk te maken.

Het aansluiten aan het net

Monteer een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje; bij direkte aansluiting aan het net moet men een veel-polige schakelaar aanbrengen tussen het net en het fornuis met een minimum afstand van 3 mm tussen de kontaktpunten, die is aangepast aan de lading en aan de geldende normen (de draad voor het aarden mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig geplaatst worden dat hij nergens een temperatuur bereikt van meer dan 50°C. Voor het aansluiten kontroleert men dat:

• de zekering en het net de lading van het apparaat kunnen verdragen (zie type-plaatje);
• het net op efficiënte wijze is geaard volgens de normen en voor-schriften van de wet;e e le disposizioni di legge;
• het stopkontakt of de schakelaar gemakkelijk bereikbaar zijn.

N.B: gebruik geen adaptors, dubbelstekkers of dergelijke, aangezien deze oververhitting en branden kunnen veroorzaken.

Aanpassing aan verschillende types gas (voor België)

Voor het aanpassen van het kookvlak aan een ander type gas dan waarvoor het gebruiksklaar is (aangegeven op het typeplaatje onderaan het kookvlak of op de verpakking) moeten de straalpijpen van de branders vervangen worden op de volgende wijze:

• verwijder de roosters en de branders;
- schroef de straalpijpen los met een buissleutel van 7mm en vervang ze met straalpijpen die geschikt zijn voor het nieuwe type gas (zie tabel 1 “Kenmerken van branders en straalpijpen”);
• monteer de onderdelen weer:
- aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft vervangen met het etiket dat correspondeert met het nieuwe gas dat u gaat gebruiken; u vindt dit in het zakje met de bijgeleverde straalpijpies.

Als de druk van het gebruikte gas verschillend is (of variabel) van wat is voorzien moet op de toevoerbuis een drukregelaar worden aangebracht die voldoet aan de geldende Nationale Normen (regulatoren voor gekanaliseerd gas).

Regulatie primaire lucht van de branders (voor België)

De branders hebben geen regulatie van de primaire lucht nodig.

Het regelen van de minimum stand (voor België)

Het regelen van de minimum stand:

• zet het kraantje op minimum;
• neem de knop eraf en draai aan het regelschroefje in of naast het staafje van het kraantie totdat u een regelmatige vlam heeft:
  N.B.: bij vloeibaar gas moet het regelschroefje geheel worden aangedraaid.
• draai de knop snel van maximum op minimum om te zien of de vlammen blijven branden:
• als, bij apparaten die een veiligheidsmechanisme hebben (thermo-element), dit niet functioneert met de branders op minimum, dan moet de minimum gastoevoer

verhoogd worden door aan het regelschroefje te draaien.

Als de regulatie is uitgevoerd moeten de zegels op de by-pass weer worden aangebracht met lak of gelijksoortig materiaal.

Modificatie	Stempel van de technische dienst	Datum
Plak hier een van de etiketten die zich in het zakje van de injectors bevinden

Plaatsing van de branders

Tabel van de injectors

Table 1 (Voor Belgie)			Vloeibaar gas					Natuurlijk gas
Gaspit	Doorsnee	Thermisch vermogen kW (p.c.s.*) Gered.	By-Pass 1/100 (mm)	Thermisch vermogen kW (p.c.s.*) Nomin.	Straal. 1/100 (mm)	Bereik* g/h		Thermisch vermogen kW (p.c.s.*) Nomin.	Straal. 1/100 (mm)	Bereik* l/h
						***	**			G20	G25
Snel (R)	100	0,70	39	3,00	86	218	214	3,30	123	314	365
Halp Snel (S)	75	0,40	28	1,90	70	138	136	1,90	103	181	218
Hulp (A)	55	0,40	28	1,00	50	73	71	1,00	79	95	111
Drievoudige ring (TC)	130	1,30	57	3,25	91	236	232	3,25	133	309	360
Spanning van voeding	Nominale (mbar) Minimum (mbar) Maximum (mbar)					28-30	37			20	25
						20	25			15	20
						35	45			25	30

Table 1 (Voor Nederland)

Table 1 (Voor Nederland)				Natuurlijk gas
Gaspit	Doorsnee	Thermisch vermogen kW (p.c.s.*)		Straal. 1/100 (mm)	Bereik* l/h G25
		Gered.	Nomin.
Snel (R)	100	0,70	3,30	123	365
Halp Snel (S)	75	0,40	1,90	103	218
Hulp (A)	55	0,40	1,00	79	111
Drievoudige ring (TC)	130	1,30	3,25	133	360
Spanning van voeding	Nominale (mbar) Minimum (mbar) Maximum (mbar)				25 20 30

* A 15°C en 1013 mbar-droog gas

P.C.S. Natuurlijk gas G20 = 37,78 MJ/m³

P.C.S. Natuurlijk gas G25 = 32,49 MJ/m³

P.C.S. du Butane = 49,47 MJ/Kg

P.C.S. du Propane = 50,37 MJ/Kg

Deze apparatuur voldoet aan de volgende richtlijnen van de gemeeschap:

• EEG/73/23 van 19/02/73 (Laagspanning) en successievelijke modificaties;
• EEG/89/336 van 03/05/89 (Electromagnetische compatibiliteit) en successievelijke modificaties;
• EEG/90/396 van 29/06/90 (Gas) en successievelijke modificaties;
• EEG/93/68 van 22/07/93 en successievelijke modificaties.
• 2002/96/EC

De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.
