Type product	Gaskookplaat
Merk	SCHOLTES
Model	TA 66 S
Categorie	Kookplaat
Energietype	Gas (natuurlijk of vloeibaar)
Aantal branders	5
Branders	2 semi-snel (1,90 kW), 1 hulpbrander (1,00 kW), 1 snel (3,30 kW aardgas / 3,00 kW LPG), 1 triple kroon (3,25 kW)
Ontsteking	Geïntegreerde automatische ontsteking (vonk)
Veiligheid	Gasveiligheidsvoorziening (thermokoppel) op elke brander
Afmetingen (L x D x H)	Ongeveer 60 x 50 x 4,5 cm
Gewicht	Ongeveer 12 kg
Elektrische voeding	230 V / 50 Hz voor ontsteking
Materiaal	Roestvrijstalen blad
Bediening	Draaiknoppen met pictogrammen
Instelling	Progressief (grote vlam / kleine vlam)
Gasconversie	Mogelijk (injectieset meegeleverd afhankelijk van land)
Onderhoud	Reiniging met lauw water, geen stoom of schuurmiddelen gebruiken
Normen	CE (73/23/EEG, 89/336/EEG, 90/396/EEG, 93/68/EEG, 2002/96/EG)
Installatie	Inbouw, vereist gasaansluiting en ventilatie
Compatibiliteit	Aardgas I2E+3+ (Frankrijk/België), I2L (Nederland)
Diameter pan	Snel en triple kroon: 24-26 cm; semi-snel: 16-20 cm; hulpbrander: 10-14 cm
Garantie	Volgens verkoper (niet gespecificeerd in handleiding)
Land van herkomst	Niet gespecificeerd

Veelgestelde vragen - TA 66 S SCHOLTES

Hoe steek ik een brander aan?

Druk op de knop en draai deze tegen de klok in naar de stand grote vlam. Er ontstaan vonken en het gas ontsteekt. Houd de knop enkele seconden ingedrukt om de thermokoppelveiligheid te activeren.

Wat te doen als een brander niet ontsteekt?

Controleer of het gas open staat en de branderopeningen niet verstopt zijn. Reinig de brander en de ontsteker. Bij stroomuitval, gebruik een lucifer.

Hoe reinig ik de kookplaat?

Was de geëmailleerde delen en het blad met lauw water, zonder schuurpoeder. De demonteerbare branders worden gereinigd met heet water en afwasmiddel. Gebruik geen stoomreiniger.

Kan ik koperen pannen of pannen met een bolle bodem gebruiken?

Nee, gebruik pannen met een platte en dikke bodem. De roosters zijn niet geschikt voor concave of convexe bodems. De vlam mag niet buiten de bodem komen.

Hoe pas ik de kookplaat aan voor butaan- of propaangas?

Vervang de injectoren door die uit de meegeleverde set (zie tabel in de handleiding). Stel de by-pass schroef af voor de minimale stand. Deze handeling moet door een professional worden uitgevoerd.

Is de kookplaat geschikt voor aardgas?

Ja, hij is fabrieksmatig ingesteld op aardgas (categorieën I2E+3+ of I2L afhankelijk van het land). Raadpleeg de handleiding voor de exacte drukken.

Wat te doen bij gaslucht?

Sluit onmiddellijk de gastoevoer af, veroorzaak geen vonken, ventileer de ruimte en neem contact op met een erkende installateur. Zoek niet naar een lek met een vlam.

Hoe installeer ik de kookplaat?

De installatie moet door een professional worden uitgevoerd. Houd veiligheidsafstanden aan (nabijgelegen meubels, afzuigkap). De ruimte moet goed geventileerd zijn met een luchttoevoer van minimaal 100 cm².

Heeft de kookplaat een veiligheidsvoorziening?

Ja, elke brander is uitgerust met een thermokoppel dat het gas afsluit als de vlam per ongeluk uitgaat.

Wat is het totale vermogen van de kookplaat?

Het totale vermogen is ongeveer 9,35 kW (1,90+1,90+1,00+3,30+3,25 voor aardgas). Zorg ervoor dat uw installatie deze belasting aankan.

GEBRUIKSAANWIJZING TA 66 S SCHOLTES

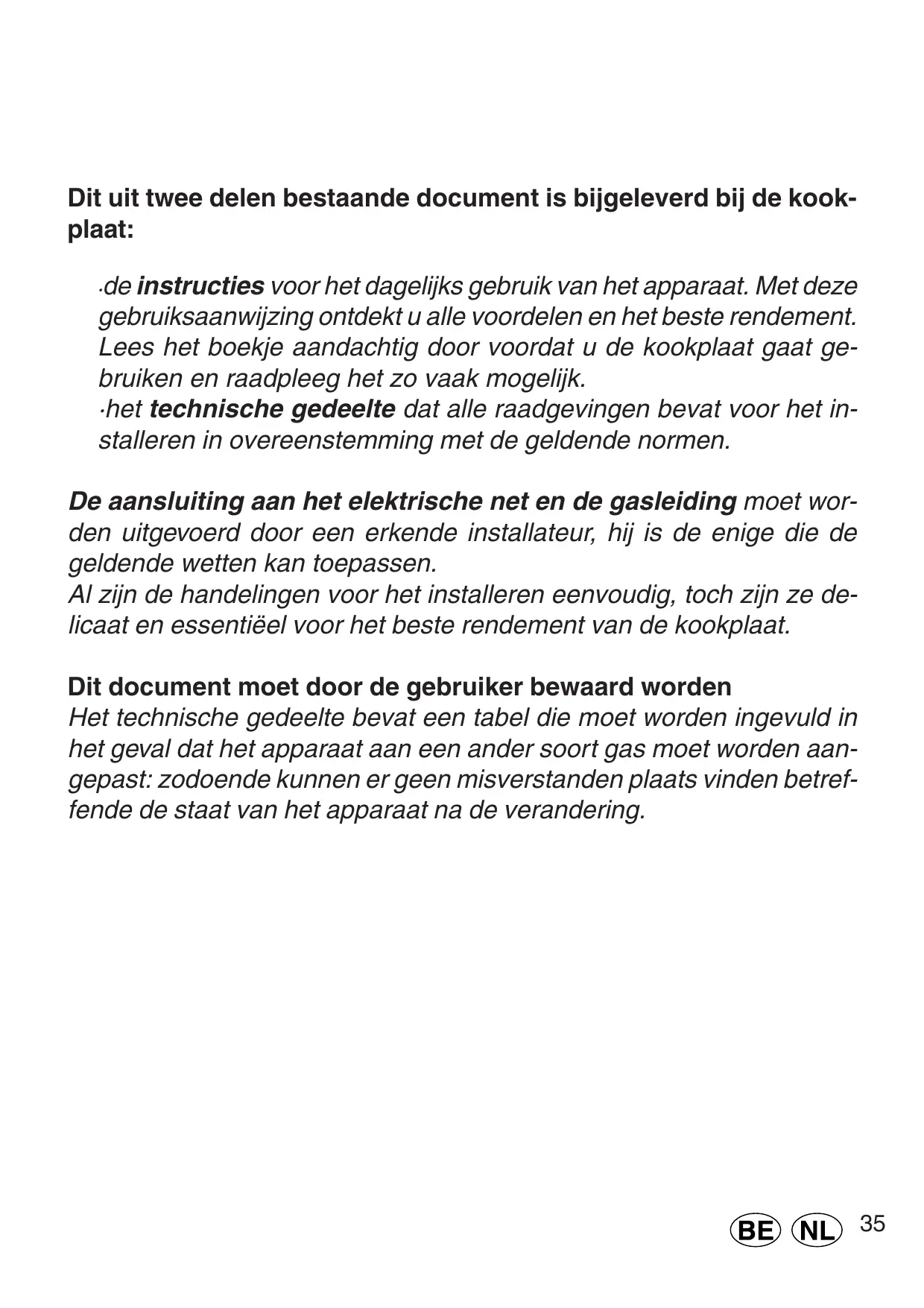

Dituit twee delen bestaande document is bijgeleverd bij de kookplaat:

.de instructies voor het dagelijk gebruik van het apparaat. Met deze gebruiksaanwijzing ontdekt u alle voordelen en het Beste rendition. Lees het boekje aandachtig door voordat u de kookplaat gaat gebruiken en raadpleeg het zo vaak möglichk.

·het technische gedeelte dat alle raadgevingen bevat voor het installeren in overeenstemming met de geldende normen.

De aansluiting aan het elektrische net en de gasleiding moet worden uitgevoerd door een erkende installer, hij is de enige die de geldende wetten kan toepassen.

Al+zijn de handelingen voor het installereren eenvoudig,toch+zijn ze delicaat en essentieel voor het Beste rendement van de kookplaat.

Dit document要去 door de gebruiker bewaard worden

Het technische gedeelte bevat een babel die moet worden ingevuld in het geval dat het apparaat aan een ander soort gas要去 worden aan-gepast: zodoende{kunnen er geen misverstandenplaats vinden betreffende de staat van het apparaat na de verandering.

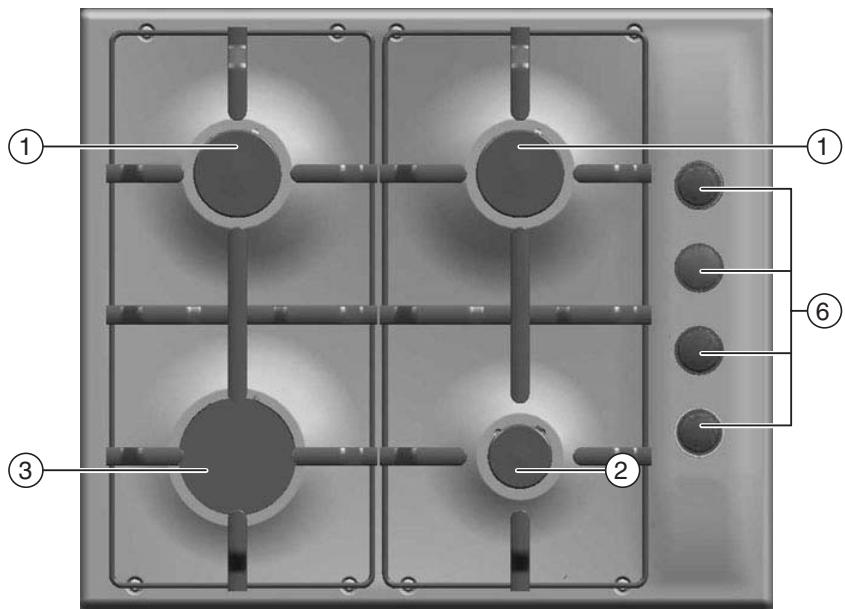

De kookplaat

TC 64 - TC 64 S

TF 66 S - TA 66 S

De "alles gas" modellen bevatten:

(1) - twee half-snelle branders: 1,90 kW
(2) - een spaarbrander: 1,00 kW
(3) - een snelbrander: 3,30 kW voor aardgas 3,00 kW voor vloeijaar gas
(5) - een brander met drievoudige kring: 3,25 kW
(6) - (7) de bedieningsknoppen van de branders

De sériegrafische pictogrammen om de knappenBeen given de verhouding bediening-vuur aan.

De kookplaat

TC 63 S

TF 65 S - TA 65 S

(1) - een half-snelle brander: 1,90 kW
(2) -een spaarbrander: 1,00 kW
(3) - een snelbrander: 3,30 kW voor aardgas

3,00 kW voor vloeijaar gas

(4) - een selle elektrischeplaat met hittebeveiliging: 1,50 kW Ø 145 mm
(5) - een brander met drievoudige kring: 3,25 kW
(6) - de bedieningsknoppen van de gasbranders
(7) - de bedieningsknop van de elektrischeplaat
(8) - het contrôlelampje van de elektrischeplaat

De sériegrafische pictogrammen om de knappenBeen得住 de verhouding bediening-vuur aan.

Regelen van de gasbranders

Regelen van de branders

Het regelen is geleidelijk en maakt het aanpassen aan de verschillende diameters van de pannen en het regelen van de intensiteit van de verwarming gemakkelijk.

U regelt door de bedieningsknop in te drukken en gegen de klok in te draaien, zodat het wijzertje van de knop samenvalt met de symbolen:

• een zwarte punt: davon
  een grote vlam: open
  eenkleinevlam:gereducerdewarmte

De ontsteking van de branders is voorzien van een veiligheidssysteme

De ontsteking van de branders van uw kookplaat is met éénknopsbediening. Druk de knop in en draai hem tegelijkertijd gegen de klok in: vonken steken de brander aan. Nadat de brander aan is houdt u de knop lang genoeg ingedrukt zodat het veiligheidsysteme geactiveerd kan worden.

Als de vlammen per ongeluk uitgaan gedurende het koken, treedt het veiligheidssystem in werk: de gastoevoer worden automatisch stop gezet. De brander worden wee aangestoken metdezelfde methode als hierboven aangegeven.

N.B.: als er geen stroom is(Int)kunt u de brander met een lucifer aansteken door de knop te draaien en genoeg druk uit te oefenen, zoals hierboven aangegeven.

Regelen van deplaat

Gebruik van de snelle platen met geintegreerde beveiliging

De staat verwarmt constant en een beveiliging vermijdt oververhitting bij te lang gebruik of onjuist gebruik (lege pan, verrormde pan...).

Bij gezbruik van deplaat met beveiliging is het beste hem meteen op maximum (6) te zetten voor vrijwel onmiddelijkke warmte. Als deplaat warm begint te worden kunt u de knop op een lagere stand zetten.

Deplaat gaat door met verwarmen voor ongeveer 10 minuten nadat de stroom is uitgeschakeld: het is dus voordelig hem af te zetten voór het einde van het koken.. De platen met beveiliging garanderen een zeer snel op temperatuur komen als hij op de maximum (6) stand staat.

De bedieningsknop van de snelleplaat met geintegreerde beveiliging gaat van 1 tot 6; hij worden als volgt geregeld:

Positie	Normale of snelle plaat
0	Uit
1	Groenten en vis
2	Aardappelen (gestoomd), soep, capucijners, bonen
3	Doorkoken van grote hoevelheeden, minestroni enz.
4	Braden (medium)
5	Braden (hard)
6	Bruin bakken of snel aan de kook brengen

Vórór het eerste gebruik要去en de kookplaten voor ongeveer 4 Minutes op maximum worden verwarmd,+zonder pannen.Gedurende deze beginfase worden de beschermlaag hard en maximaal resilient.

Welke pannen te gebruiken

Voor de elektrischeplaat worden aangeraden pannen met een dikke en perfect platte bodem te gebruiken. Hun diameter要去 minstens gelijk+zijn aan die van deplaat, zo spaart u energia en tijd.

Gebruik liefst ook een deksel op de pannen.

Raadgevingen voor het gebruik

Belangrijke aanbevelingen

De kookplaat is alleen bestemd voor huiselijk gebruik, waaroor hij is ontworpen. leder ander gebruik (b.v. een vertrek verwarmen) is gevaarlijk.

De fabrikant is Niet aansprakelijk voor schade die is veroorzaakt door onjuist en verkeerd gebruik.

• Het gebruik van ieder electrisch apparaat brengt met zich mee het in acht nemen van zekere fundamentele regels.

• het apparaat moet binnen worden geinstalleerd en het mag nicht worden blootgesteld aan de elementen;

• gebruik het apparaat nooit als u blootsvoets bent;
• trek nooit aan het snoer : voor het uitschakelen trekt u de stekker uit het stopcontact;
• Dit apparaat mag nicht worden gebruikt door Personen (kinderen inbegren) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of Personen die nicht de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.

Alle onderdelen van uw kookplaat zullen algid goed functioneren als ze perfect schoon worden gehonden.
- Plaats geen ontvlambare schoonmaakmiddelen in het kastje onder de kookplaat.
- Als het apparaat Niet in gebruik is moet de hoofdkraan van het apparaat of het kraantje van de gasfles, in het geval van butagas, worden afgesloten.

Raadgevingen voor het gebruik

Welke pannen te gebruiken

• De pannendragers van de gas-of gemengde kookplaten zijn nicht geschikt voor gebruik van paffen met een holle of bolle bodem.
• Alle branders - snel, middelsnel of spaarbrander - können worden gezruikt voor pannen met een doorsnede van minimum 120 mm.
  Toch raden wij aan algijd een brander te gebruiken die past bij de afmetingen van de pan (zie tabel) zodate de vlammen nicht onder de pan uit steken: de vlammen要去en alleen de bodem van de pan verwarmen.
• Plaats nooit wankele of cervormde pannen op de branders of op de elektrische kookplaten teneinde ieder risico van per ongeluk overlopen te vermijden.
• Opgelet: ledere keer nadat u de het fornuis heeft schoongemaakt要去en de pandragers weeper op de juiste wijze stevig op hun plaats worden gezet.
• Controller altijd of de knappen op de "●" positie staan als het apparaat nicht in gebruik is.
  Zodra een vloeistof in de pan aan de kook is geraakt hoeft u hem slechts op de minimum verwarmingssterkte te zetten om te vermijden dat de inhoud van de pan overloopt.

Type brander	Diameter pannen (cm)
Snel	24 - 26
Half-snel	16 - 20
Saarbrander	10 - 14
Drievoudige brander	24 - 26

Schoonmaken

Sluit.altijd eerst de stroom af voordat u tot enige handeling overaat.

Het is belangrijk voor de lange duurzaamheid van het apparaat dat u het regelmatig nauwkeurig schoonmaakt, als volgt:

• gezbruik voor het schoonmaken geen stoomapparaten
• gebruik geen schuurmiddelen of bijtende middelen die schade können aanrichten;
• de vlamverspreiders worden regelmatig in een warm sop gewassen zodate eventuale aankorstingen verwijderd worden;
• bij de fornuizen die voorzien zijn van automatische vonkontsteking要去 het uiteeinde van de elektronische ontstekingselementen regelmatig worden gereinigd en要去en de gaatjes van de vlamverspreiders worden gecontrolererd om te zien of zich Niet verstoetহ;
• de elektrische kookplaten worden schoon gemaatk met een vochtige doek en met een beetje olie ingesmeerd als ze nog lauw�;.
• de delen van roestvrij staal hunnen vlekken vertonen na lang contact met kalkhoudend water of agressieve wasmiddelen (fosforhoudend). Spoel ze dus na het reinigen goed af en droog ze af. Droog.altijd eventueel geknoeid water af;

Het smeren van de kranen

Met verloop vanarend kan een kraan stroef worden of vast blijven zitten; in dat geval is hetoodzakelijk de kraan te verrangen.

N.B.: Dit要去 worden uitgevoerd door een door de fabrikant bevoegde installerateur.

Installeren van de inbouwkookplaten

Deze instrukties zijn voor de bevoegde installerateur, zodat deze het installereren, regelen en onderhoud op de juiste wijze uitvoert en volgens de geldende normen.

Belangrijk: sluit algijd eerst de stroom af voordat U tot onderhoud of regelen overgaat.

De apparaten zijn gebruisklaar gemaakt in de fabriek voor de functies (zie typeplaatje enplaatje van de gas instelling van het apparaat) :

natuurlijk gas Categoriè II2E+3+ voor Belgie;

Natuurlijk gas Categorie I2L voor Nederland.

Het is dus nicht nodig verdere regelingen uit te voeren.

• Deze gebruiksaanwijzing betreft een inbouwkookvlak klasse 3.

Hetplaatsen

Belangrijk: dit apparaat mag alleen geinstalleerd worden en functioreren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde Normen: NBN D51-003 e NBN D51-001 (voor Belgie);

NEN-1078 (voor Nederland).

De volgende eisen要去en in acheit genomen worden:

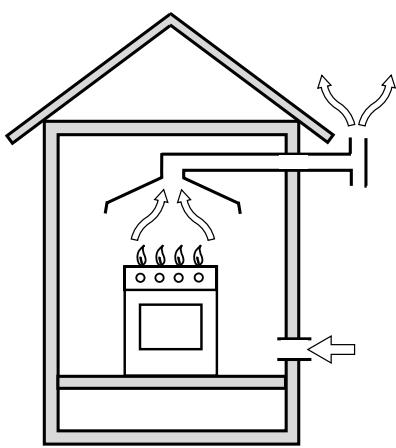

a) Het vertrek要去 een afvoersystemeennaar buiten toe hebben voor de verbrandinsrook.Dit kan door middel van een afzuigkap of door middel van een elektrische ventilator, die automatisch aangaat, wanner men de apparatuur aan-zet.

In het gevaal van een schoorsteen of vertakte rookleiding

Rechtstreeks maar buiten

(gereserveerd voor fornuizen)

b) Het vertrek要去 voorzien zijn van een systeme van luchttoevoer dieoodzakelijk is voor de verbranding. De luchttoevoer mag Niet minderijken dan 2m^3 /h per kW. Het systeme kan worden uitgevoerd doorrechtstreeks lucht van buiten aan te voeren door een leiding met een doorsnede van minstens 100~cm^2 en zodanig dat deze Niet belemmerd kan worden. Bij fornuizen zonder veiligheidsmechanisme

moeten de ventilatie-openingen 100% groter zijn, met een minimum van 200~cm^2 (afb.A). Of op indirecte wijze vanuit aangrenzende vertrekken met ventilatie maar buiten, die nicht waren: algemene ruimte van het gebouw, ruimten met brandgevaar of slaapkamers (afb.B).

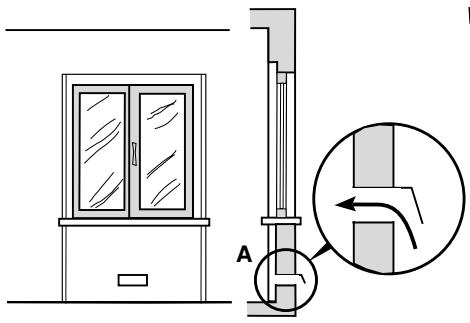

Détail A

Aangrenzend vertrek

Teventileren vertrek

Voorbeelden ventilatie-opening voor verbrandingslucht

Afb. A

Verhoging van de spleet tussen deur en vloer

Afb. B

c) Als U het apparaat intensief en lang darüber elkaar gebruikt kan het nodig+zijn het vertrek te luchten, b.v. door het raam te openen of de afzuigkap, indien aanwezig, op hoog te zetten.
d) (voor Belgie)

Vloeibaar gas, dat zwaarder is dan de lucht, zakt maar beneden. De vertrekken die GPL flessen bevatten要去en dus voorzien zijn van laagliggende openingsaar buiten voor afvoer van eventuele gaslekken. De GPL flessen, leeg of gedeelijk vol, mogen dus Niet geinstalleerd of bewaard worden in vertrekken die lager�dan het niveau van de vloer (kelders enz.). Houd in het vertrek alleen de fles die u aan het gebruiken bent, zodanig geplaatst dat hij Niet is blootgesteld aan warmtebronnen (oven, open haard, kachel enz.) die een temperatuur können bereiken die hoger is dan 50^ .

Het installeren van inbouwkookplaten

Het is möglich het fornuis te installereren naast keukenkastjes als het nicht hoger is dan de aanrecht. De muur die inkontakt staat met de achterkant van het fornuis mag nicht van brandhaar materiaal zijn gemaakt. Tijdens werkking kan de hinterwand van het fornuis een warmte bereiken van 50^ hoger dan de kamertemperatuur. De volgende voorzorgen voor de installmentie van de kookplaten要去en in acht worden genommen.

a) De meubels die direkt naast de kookplaat geplaatst zich en hier boven uitsteken,要去en op minstens 600~mm van de rand van deplaat staan.
b) De afzuigkappen要去en geinstalleerd worden volgens de vereisten die te vinden zich in het instructie-boekje dat bij de afzuigkap hoort, maar in ieder geval op een afstand van minstens 650~mm .
c) Als de afzuigkap 600~mm breed is, volgt u de aanwijzingen van punt b) op en dient u de hangkastjes naast de afzuigkap zo teplaatsen, dat er tussen de hangkastjes en het werkblad een afstand van minstens 540~mm zit. Op deze manier is het möglichk om een eventuele gasforhuis-deksel te installereren die zich gemakkelijk kan openen en sluiten. In elk geval staat deze afstand toe om de pannen comfortabel en gemakkelijk

te gebruiken.

d) Als het kookvlak onder een keukenkastje worden geinstalleerd dan moet de afstand tussen de twee minstens 700~mm (milimeter).

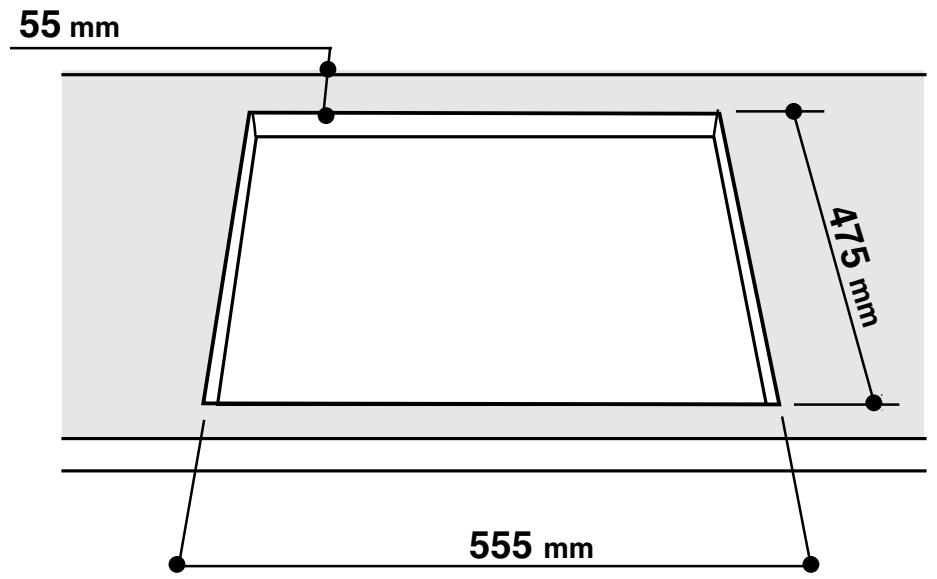

e) De ruimte die het meubel inneemt moet de afmetingen hebben die op de figuren. Met. behulp van bijgeleverde haken kan de kookplaat op een keukenblad met een dikte van 20 tot 40~mm vastbezet worden. Om deplaat goed vast te zetten is het aan te raden alle beschikbare haken te gebruiken.

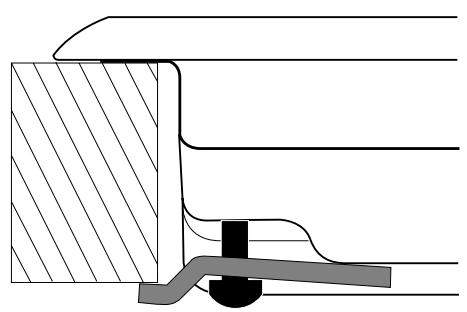

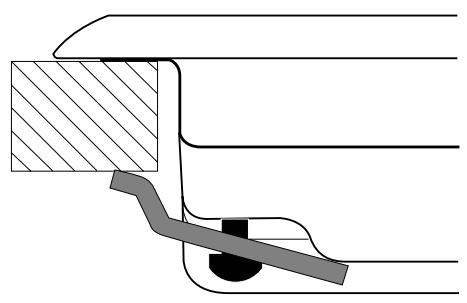

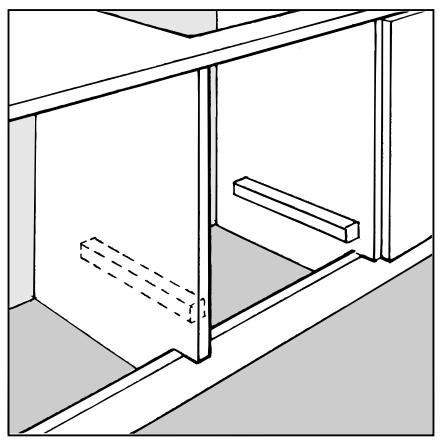

Bevestigingschema van het kookvlak

Positie van de haak voor top hooigteH=20mm

Positie vande haak voor top
hoogteH=30mm
Áfrente

Positie van de haak voor top hoogte H=40mm
Atras

N.B: Gebruik de haken die zich in de "doos met onderdelen" bevinden.

f) De kookplaat kan worden geinstalleerd boven een ingebouwde oven op voorwaarde dat deze voorzien is van afkoelingsventilatie.
g) Als het kookvlak Niet worden geinstalleerd op een inbouwoven, dan is hetoodzakelijk een houten paneel aan te brengen als isolatie. Dit Moet geplaatst worden op een minimum afstand van 20mm van de onderkant van het kookvlak.

N.B: Als het fornuis boven een ingebouwde oven worden geinstalleerd, dan要去 men de oven zodanig installereren dat hij op twee houten lijsten rust; maar hij op een doorlopende plank rusten, dan要去 deze aan de aschterkant tenminste 45 × 560 ~mm ruimteCTX.

Aansluitengas

De aansluiting van het apparaat aan de gasbuizen要去 worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor Belgie) gaat u te werk zoals beschreiben in de paragraaf "Aanpassing aan verschillende types gas". Om het apparaat aan de gasbuizen aan te sluiten (natuurlijk gas II2E+3+ voor Belgie en I2L voor Nederland), dient men eerst de verbinder te monteren."R" (Deze is op aanvraag verkrijgbaar bij de technische-service-dienst Ariston) Tevens dient men zich pakking op de verbinder "G", die er uit ziet als een "L", van de voedings-struktuur te monteren. De verbinder is gedraad: rond mannelijk 1/2 gas.

De aansluiting voert men uit met behulp van:

• een onbuigbare buis (voor Belgie volgens de normen NBN D51-003)
• of met een-flexibile buis van roestvrij staal die in de muur zit en voortzet met bedradingsverbinder.

Daar bij dient het apparaat uitgerust te zijn van een gaskraantje (voor Belgie A.G.B.) die gemakkelijk draaabaar dient teijken. Voor Nederland dient dit gaskraantje aan de huidige Nationale Normen te voldoen.

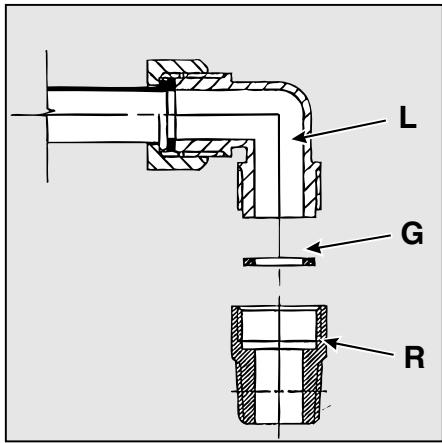

Aansluiting met harde buis (koper of staal)

De aansluiting aan het gas moet zodanig worden uitgevoerd dat het geen enkele druk uitoefent op het apparaat. Op de voedingsingang van het fornuis zit een L-aansluiting, die gericht kan worden, met pakking. Als men de aansluiting要去 draaien, dan要去 men de pakking verrangen (bijgeleverd bij het fornuis). De aansluiting van het gas aan het fornuis is gedraad: rond mannelijk 1/2 gas.

Aansluiting met stalen flexible buis

Verwijder het rubberbuisje, dat zich op het apparaat bevindt. Het verbindingsstuk waardoor het gas toegang krijgt tot het apparaat is gedraad: kegelvormig mannelijk 1/2 gas. Gebruik uitsluitend buizen en pakkingen, die voldoen aan de voorgeschreven nationale normen. Het in werkung stellen van deze buizen要去 zodanig worden uitgevoerd dat de lenghte van de buizen, geheel uitgestrekt, Nieteer dan 2000~mm is. Nadat de aansluiting heeftplaats gezonden要去 U kontroleren dat de metalen slang nicht in Kontakt is met beweegbare delen of dat hij knel zit.

Controle van de dichting

Als het apparaat geinstalleerd is moet men de perfekte luchtdichtheid van de aansluitingen kontroleren met zeepsop, nooit met een vlam.

Elektrische aansluiting

De fornuizen met een drie-polige voedingskabelঃ en ingesteld op het gebruik van wisselstroom met een verzorgingsspanning en freiagentie zoals aangegeven op het typeplaatje (aan de onderkant van het apparaat). De geel/groene draad is voor het aarden. In het geval van installereren boven een ingebouwde oven, moet de elektrische aansluiting van het apparaat en van de oven apart worden uitgevoerd, zowel voor veiligheidsredenen als om het eventueel uittrekken van de oven möglich te makeen.

Het aansluiten aan het net

Monteer een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje; bij direkte aansluiting aan het net要去 men een veel-polige schakelaar aanbrengen tussen het net en het fornuis met een minimum afstand van 3mm tussen dekontaktpunten, die is aangepast aan de lading en aan de geldende normen (de draad voor het aarden mag Niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig geplaatst worden dat hij nergens een temperatuur bereikt van meer dan 50^ . Voor het aansluiten kontroleert men dat:

• de zekering en het net de lading van het apparaat+kennen verdragen (zie typeplaatje);
• het net op efficiente wijze is geaard volgens de normen en voor-schriften van de wet;e e le disposizioni di legge;
• het stopkontakt of de schakelaar gemakkelijk bereikbaar zijn.

N.B: gezruik geen adaptors, dubbelstekkers of dergelijke, aangezien deze oververhitting en branden können veroorzaken.

Aanpassing aan verschillende types gas (voor Belgie)

Voor het aanpassen van het kookvlak aan een ander type gas dan waarvoort het gebruiksklaar is (aangegeven op het typeplaatje onderaan het kookvlak of op de verpakking)要去en de straalpijpen van de branders verrangen worden op de volgende wijze:

verwijder de roosters en de branders;
- schroef de straalpijpen los met een buissleutel van 7mm en verrang ze met straalpijpen die geschikt zijn voor het neue type gas (zie tabel 1 “Kenmerken van branders en straalpijpen”);
- monteer de onderdelen weeR;
- aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft verrangen met het etiket dat correspondeert met het neue gas dat u gaat gebruiken; u vindt dit in het zakje met de bijgeleverde straalpijpjes.

Als de druk van het gebruekte gas verschillend is (of variabel) van wat is voorzien moet op de toevoerbuis een drukregelaar worden aangebracht die voldoet aan de geldende Nationale Normen (regulatoren voor gekanaliseerd gas).

Regulatie primaire lucht van de branders (voor Belgie)

De branders hebben geen regulatie van de primaire lucht nodig.

Het regelen van de minimum stand (voor Belgie)

Het regelen van de minimum stand:

• zet het kraantje op minimum;
• neem de knop eraf en draai aan het regelschroefje in of naast het staafje van het kraantje totdat u een regelmatige vlam hebft; N.B.: bij vloeijaar gas要去 het regelschroefje geheel worden aangedraaid.
• draai de knop snel van maximum op minimum om te zien of de vlammen blijven branden;
• als, bij apparaten die een veiligheidsmechanisme hebben (thermo-element), dit Niet functioneert met de branders op minimum, dan要去 de minimum gastroevoer

verhoogd worden door aan het regelschroefje te draaien.

Als de regulatie is uitgevoerd要去en de zagels op de by-pass waar worden aangebracht met lak of gelijksoortig materiaal.

Modificatie	Stempel van de technische Dienst	Datum
Plak hier een van de etiketten die zich in het zakje van de injectors bevinden

TC 63 S

TC 64 - TC 64 S

TF 65 S - TA 65 S

TF 66 S - TA 66 S

Tabel van de injectors

Table 1 (Voor Belgie)
Vloeibaar gas

Gaspit	Doorsnee	Thermisch vermogen kW (p.c.s.* Gered.	By-Pass 1/100 (mm)	Thermisch vermogen kW (p.c.s.* Nomin.	Straal. 1/100 (mm)	Bereik* g/h		Thermisch vermogen kW (p.c.s.* Nomin.	Straal. 1/100 (mm)	Bereik* l/h
						***	**			G20	G25
Snel (R)	100	0,70	39	3,00	86	218	214	3,30	123	314	365
Halp Snel (S)	75	0,40	28	1,90	70	138	136	1,90	103	181	218
Hulp (A)	55	0,40	28	1,00	50	73	71	1,00	79	95	111
Drievoudige ring (TC)	130	1,30	57	3,25	91	236	232	3,25	133	309	360
Spanning van voeding	Nominate (mbar)					28-30	37			20	25
	Minimum (mbar)					20	25			15	20
	Maximum (mbar)					35	45			25	30

Table 1 (Voor Nederland)
Natuurlijk gas

Gaspit	Doorsnee	Thermisch vermogen kW (p.c.s.*)		Straal. 1/100 (mm)	Bereik* l/h G25
		Gered.	Nomin.
Snel (R)	100	0,70	3,30	123	365
Halp Snel (S)	75	0,40	1,90	103	218
Hulp (A)	55	0,40	1,00	79	111
Drievoudige ring (TC)	130	1,30	3,25	133	360
Spanning	Nominate (mbar)				25
van	Minimum (mbar)				20
voeding	Maximum (mbar)				30

Deze apparatuur voldoet aan de volgende richtlijnen van de gemeeschap:

• EEG/73/23 van 19/02/73 (Laagspanning) en successievelijke modificaties;
• EEG/89/336 van 03/05/89 (Electromagnetische compatibilititeit) en successievelijke modificaties;
• EEG/90/396 van 29/06/90 (Gas) en successievelijke modificaties;
• EEG/93/68 van 22/07/93 en successievelijke modificaties.
• 2002/96/EC

De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijkte electrische apparaten nicht mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten要去 apart worden ingezameld om zo het hergebruik van de gebruike materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wonneer u het apparaat vernietigt, het apparaat apart要去 worden ingezameld. Consumenten要去en contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.
