GEBRUIKSAANWIJZING RS 320 METABO

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen* conform de bepalingen van de richtlijnen**

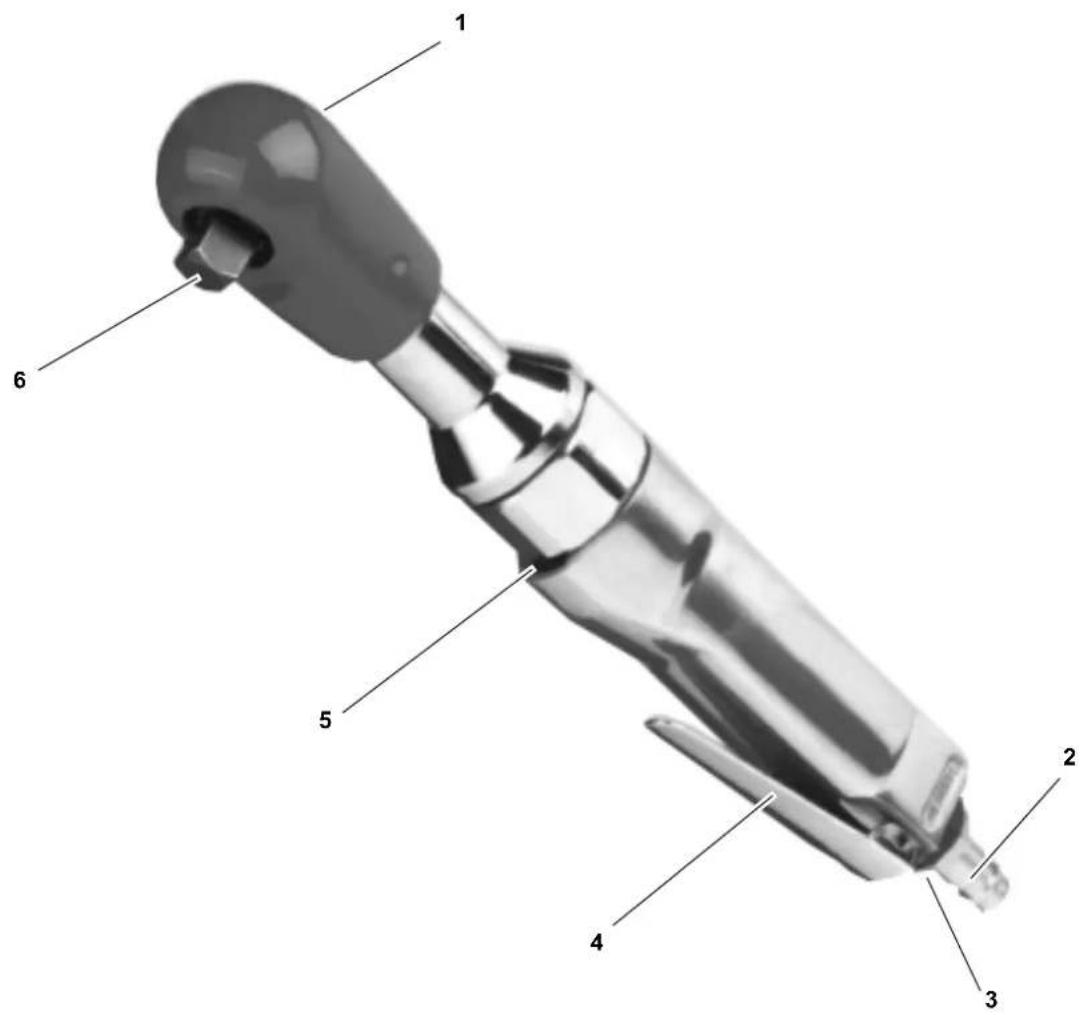

1. Een overzicht van het apparaat (leveringsomvang)

1 Balanshefboom voor rechts- en linksloop
2 Steeknippel
3 Persluchtaansluiting met filter
4 Trekker
5 Luchtafvoer
6 Vierkant voor dopopname

Inhould

1. Een overzicht van het apparaat
2. Eerst lezen!
3. Veiligheid
4. Gebruik
5. Onderhoud en verzorging
6. Reparatie
7. Milieubescherming
8. Leveringsomvang
9. Accessoires
10. Technische gegevens

2. Eerst lezen!

Deze handleiding is zodanig opgesteld dat u snel en veilig met uw apparaat kunt werken. Hier enkele aanwijzingen hoe u deze handleiding moet lezen:

• Lees deze handleiding vóór de inbedrijfstelling volledig door. Neem vooral de veiligheidsvoorschriften in acht.
• Deze handleiding is bedoeld voor personen met technische basiskennis over de omgang met apparaten zoals het hier beschreven apparaat. Als u geen enkele ervaring met dergelijke apparaten hebt, moet u eerst de hulp van ervaren personen inschakelen.

- Als u bij het uitpakken van het apparaat transportschade vaststelt, moet u onmiddellijk uw dealer hiervan op de hoogte stellen. In dat geval mag u het apparaat niet in bedrijf stellen!

- Bewaar alle bij dit apparaat geleverde documenten, zodat u zich indien nodig kunt informeren. Bewaar het aankoopbewijs voor eventuele garantieclaims.

- Als u het apparaat uitleent of verkoopt, moet u alle meegeleverde documenten meegeven.

- De fabrikant kan niet aansprakelijk worden gesteld voor schade die ontstaat door niet-inachtneming van deze handleiding.

De informatie in deze handleiding is als volgt aangeduid:

Gevaar!

Waarschuwing voor lichamelijk letsel of milieuschade.

Attentie!

Waarschuwing voor materiële schade.

Opmerking:

Aanvullende informatie.

• Getallen in afbeeldingen (1, 2, 3, ...)
  – duiden losse onderdelen aan;
  – zijn doorlopend genummerd;
• hebben betrekking op bijbehorende getallen tussen haakjes (1), (2), (3) ... in de aangrenzen-de tekst.
• Handelingsinstructies waarbij de vo Igorde moet worden aangehouden, zijn doorlopend genummerd.
• Handelingsinstructies met een willekeurige volgorde zijn met een punt aangeduid.
• Opsommingen zijn met een streepje aangeduid.

3. Veiligheid

Dit gereedschap is geschikt voor alle schroefwerkzaamheden.

Dit gereedschap mag alleen met een persluchttoevoer aangedreven worden. De in de technische gegevens vermelde maximaal toegestane werkdruk mag niet overschreden worden. Dit gereedschap mag niet met explosieve, brandbare of gezondheidsbedreigende gassen gebruikt worden.

Elk ander gebruik is in strijd met de voorschriften. Door onreglementair gebruik, veranderingen aan het gereedschap of het gebruik van onderdelen die niet door de fabrikant gekeurd en vrijgegeven zijn, kan onvoorziene schade ontstaan!

3.2 Algemene veiligheids- voorschriften

Neem bij het gebruik van dit gereedschap de volgende veiligheidsvoor-

schriften in acht om gevaren voor per- sonen of materiële schade uit te sluiten.

Neem de speciale veiligheidsvoorschriften in de desbetreffende hoofdstukken in acht.

Neem eventueel speciale arbeidsbeschermings- of ongevallenpreventievoorschriften inzake de omgang met compressoren en persluchtgereedschappen in acht.

Algemene gevaren!

• Houd uw werkplek op orde - een slordige werkplek kan ongevallen tot gevolg hebben.
• Wees aandachtig. Gebruik dit gereedschap niet als u niet geconcentreerd bent.
• Persluchtgereedschappen uit de buurt van kinderen houden.
• Sluit dit gereedschap alleen via een snelkoppeling op de persluchttoevoer aan.
• Zorg ervoor dat de in de technische gegevens vermelde maximaal toegestane werkdruk niet wordt overschreden.
• Overbelast dit gereedschap niet – gebruik dit gereedschap uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld wordt.
• Vermijd het kantelen van het gereedschap - zorg voor een veilige positie als u het gereedschap gebruikt.
• Raak geen roterende onderdelen aan.
• Koppel dit gereedschap los van de persluchtaansluiting, voordat u:

- doppen vervangt

- storingen verhelpt

- als het gereedschap zonder toe- zicht is.

Gevaar door onvoldoende onlijke veiligheidsuitrusting!

– Draag gehoorbescherming.
– Draag een veiligheidsbril.

Gevaar door gebreken aan het aat!

- Onderhoud het apparaat zorgvuldig. Neem de onderhoudsvoorschriften in acht.

- Repareer dit gereedschap niet zelf! Reparaties aan compressoren, drukvaten en persluchtgereedschappen mogen uitsluitend door vakmensen uitgevoerd worden.

Attentie!

Bescherm het apparaat, vooral de persluchtaansluiting, de vierkantopname en de bedieningselementen, tegen stof en vuil.

– Gereedschap alleen kort onbelast laten draaien.

3.3 Symbolen op het apparaat

7

8

9

1

7 Vó ór de inbedrijfstelling de handleiding lezen.

8 Oogbescherming gebruiken.

9 Gehoorbescherming gebruiken.

10 CE-symbol

4. Gebruik

4.1 Voor het eerste gebruik

• Steeknippel inschroeven.

4.2 Gereedschap gebruiken

Attentie

De persluchtleiding mag geen condens- water bevatten.

Attentie!

Om dit gereedschap lang operationeel te houden, moet het voldoende van pneumatische olie voorzien worden. Dit kan als volgt gebeuren:

- geoliede perslucht gebruiken door een oliër of leidingoliër te monteren. of

- per 15 gebruiksminuten (continu gebruik) ongeveer 3 tot 5 druppels pneumatische olie met de hand in de persluchtaansluiting of in de vul-

opening voor pneumatische olie aanbrengen.

Als het gereedschap meerdere dagen niet is gebruikt, ongeveer 5 tot 10 druppels pneumatische olie met de hand in de persluchtaansluiting of in de vulopening voor pneumatische olie aanbren-gen.

1. Dop op de vierkantopname steken.

2. Draairichting op de omschakelknop voor rechts-/linksloop instellen:

- F = rechtsloop

- R = linksloop.

1. Werkdruk op de compressor instellen (maximaal toegestane werkdruk zie "Technische gegevens").

2. Snelkoppeling op de persluchttoevoer aansluiten.

3. Inschakelen door de trekker te bedienen.

5. Onderhoud en verzorging

! Gevaar!

Voor aanvang van alle werkzaamheden aan het gereedschap de persluchtaansluiting loskoppelen.

Onderhouds- of reparatiewerkzaamheden die verder gaan dan de in dit hoofdstuk beschreven werkzaamheden mogen alleen door vakmensen uitgevoerd worden.

- Controleren of de schroefverbindingen vastzitten, indien nodig vastdraaien.

- Filter in de persluchtaansluiting minstens eenmaal per week reinigen. Het wordt aanbevolen om een drukverminderaar met waterafscheider en een oliër voor het apparaat te installeren.

- Gereedschap niet onbeschermd in de openlucht of in een vochtige omgeving bewaren.

6. Reparatie

Gevaar!

Reparaties aan persluchtgereedschappen mogen alleen door vakmensen uitgevoerd worden!

Te repareren persluchtgereedschappen kunnen naar de service-vestiging van uw land opgestuurd worden. Het adres staat in de onderdelenlijst.

Als u persluchtgereedschappen ter reparatie opstuurt, moet u een beschrijving van de vastgestelde storing bijvoegen.

Het verpakkingsmateriaal van het apparaat is 100% recyclebaar.

Oude gereedschappen en accessoires bevatten grote hoeveelheden waardevolle grond- en kunststoffen die gerecycled moeten worden.

Deze handleiding is op chloorvrij gebleekt papier gedrukt.

8. Leveringsomvang

1 ratelschroevendraaier 1/2" type RS 320

1 steeknippel R 1/4"

1 handleiding

9. Accessoires

Benodigde luchthoeveelheid l/min 240
Maximaal toegestane werkdruk bar 6,2
Toerental min	-1 170
Vierkantopname " 1/2
Maximale schroefgrootte M10
Maximaal koppel (rechtsloop) Nm 70
Maximaal koppel (linksloop) Nm 70
Aanbevolen slangdiameter (inwendig) mm		9
Aansluitschroefdraad	" 1/4
Trilling (geschatte effectieve waarde van de versnelling)	m/s^2	10,5
EN ISO 15744Geluidsniveau L_WA^* Geluidsniveau L_PA^*	dB (A)dB (A)	10292
Afmetingen: lengte x breedte x hoogte	mm	290 x 45 x 45
Gewicht	kg	1,2
Benodigde luchtkwaliteit:	Gereinigd en olieverneveld. Via een onderhoudseenheid met filter-drukverminderaar en olievernevelaar.
* De vermelde waarden zijn emissiewaarden en hoeven daardoor niet tevens veilige werkplekwaarden te zijn. Hoewel er een correlatie tussen emissie- en immissieniveaus bestaat, kan hieruit niet betrouwbaar worden afgeleid of er extra voorzorgsmaat-regelen noodzakelijk zijn of niet. Factoren die het actuele immissieniveau op de werkplek beïnvloeden, omvatten de aard van de werkruimte en andere geluidsbronnen, bijvoorbeeld het aantal machines en andere arbeidsprocessen in de buurt. De toege-stane werkplekwaarden kunnen ook per land verschillen. Deze informatie moet de gebruiker echter in staat stellen om een betere inschatting van bedreigingen en risico's te maken.
