I-Pro Series 7 HW120-B14979 - Wasmachine HAIER - Gratis gebruiksaanwijzing en handleiding

Type product	Vrijstaande wasmachine
Model	I-Pro Series 7 HW120-B14979
Merk	Haier
Afmetingen (H x B x D)	850 x 600 x 595 mm
Nettogewicht	80 kg
Nominale capaciteit	12 kg
Energieklasse	A+++
Maximale centrifugeersnelheid	1351 toeren/min
Geluidsniveau (wassen/centrifugeren)	54/69 dB(A)
Elektrische aansluiting	220-240 V~ / 50 Hz, 10 A
Maximaal vermogen	2000 W
Waterdruk	0,03 - 1 MPa
Soort display	LED-scherm
Aantal programma's	14
Functies	Startuitstel, i-time, temperatuurkeuze, toerentalregeling, extra spoelen, stoom, vlekkenverwijdering, kinderslot
Wasmiddellade	3 vakken: voorwas, hoofdwas, wasverzachter
Pompfilter	Reinig elke maand
Transportbouten	Verwijderen voor gebruik, bewaren voor verhuizing
Veiligheid	Kinderslot, deurvergrendeling, waterbeveiliging
Garantie	Zie garantiekaart
Handleiding	Bijgevoegd in PDF-formaat

Veelgestelde vragen - I-Pro Series 7 HW120-B14979 HAIER

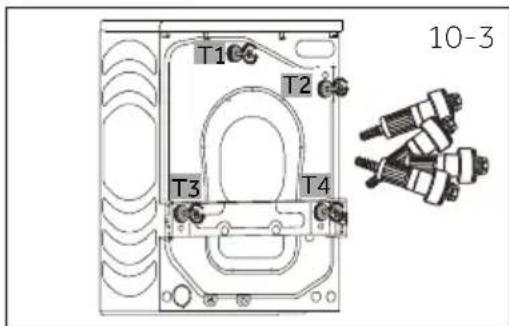

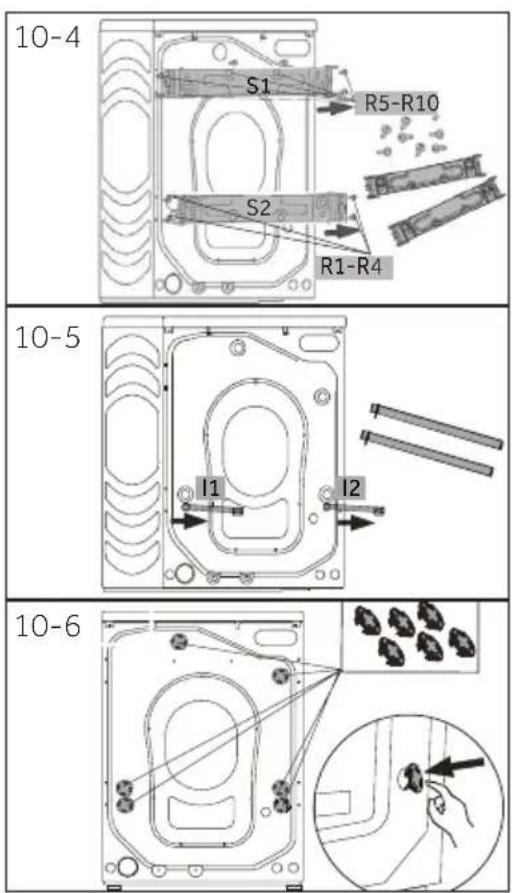

Hoe verwijder ik de transportbouten?

Verwijder alle vier bouten (T1-T4) en de 10 schroeven (R1-R10) aan de achterzijde. Verwijder de metalen staven (I1, I2) bij modellen HW100/120-B. Stop de gaten met de meegeleverde afdichtpluggen.

Hoe reinig ik het pompfilter?

Schakel de machine uit en trek de stekker uit. Open het onderhoudsluik, plaats een bak onder de afvoerslang, verwijder de stop en laat het water weglopen. Schroef het filter los, reinig het onder stromend water en plaats het terug.

Wat betekent foutcode E2?

Foutcode E2 duidt op een vergrendelingsfout. Sluit de deur correct en start het programma opnieuw.

Hoe stel ik het kinderslot in?

Druk gelijktijdig op de toetsen 'Snelheid' en 'Start/Pauze' gedurende 3 seconden. Het symbool 'cLol' verschijnt. Herhaal om uit te schakelen.

Wat is de maximale lading voor het Eco 40-60 programma?

Voor model HW120-B14979 is de maximale lading 12 kg voor het Eco 40-60 programma bij 40°C of 60°C.

Hoe schakel ik het geluidssignaal uit?

Selecteer het MIX-programma. Druk gelijktijdig op 'Startuitstel' en 'Temp.' gedurende 3 seconden. 'bEEP OFF' verschijnt.

Wat moet ik doen bij een stroomuitval?

Het programma wordt opgeslagen en hervat na herstel van de stroom. Als de deur geblokkeerd is, verlaag dan het waterniveau via het pompfilter en trek de noodhendel (A) alleen als er geen water zichtbaar is.

Hoe gebruik ik vloeibaar wasmiddel?

Til de wasmiddelklep in het hoofdvak omhoog voor poeder, omlaag voor vloeibaar. Gebruik geen vloeibaar wasmiddel met startuitstel.

Welke onderhoudsbeurten zijn nodig?

Reinig de wasmiddellade regelmatig, controleer en reinig het pompfilter maandelijks, en reinig de waterinlaatklepfilters indien nodig. Bij langdurige inactiviteit de stekker uittrekken en deur open laten.

Waar vind ik de technische gegevens?

De technische gegevens staan op het typeplaatje aan de achterzijde van de machine en in hoofdstuk 11 van de gebruiksaanwijzing.

GEBRUIKSAANWIJZING I-Pro Series 7 HW120-B14979 HAIER

Gebruikershandleiding Wasmachine

Dank u voor uw aankoop van dit Haier product.

Lees deze handleiding grondig voor u het apparaat in gebruik neemt. De handleiding bevat belangrijke informatie die u zal helpen uw apparaat optimaal te gebruiken en het veilig en correct te installeren, gebruiken en onderhouden.

Bewaar deze handleiding zodat u hem steeds kunt raadplegen voor het veilig en correct gebruik van het apparaat.

Als u het apparaat verkoopt, wegschenkt, of achterlaat wanneer u verhuist, moet u deze handleiding ook meegeven zodat de nieuwe eigenaar vertrouwd kan raken met het apparaat en de veiligheidswaarschuwingen.

Legende

Waarschuwing - Belangrijke veiligheidsinformatie

Algemene informatie en tips

Milieu-informatie

Verwijdering

Help het milieu en de gezondheid te beschermen. Plaats de verpakking in de geschikte containers om het te recyclen. Help afval van elektrische en elektronische apparaten recyclen. Gooi apparaten die voorzien zijn van dit symbool niet weg met huishoudelijk afval. Re-tourneer het product naar uw lokale instelling of neem contact op met uw gemeentelijk kantoor.

WAARSCHUWING!

Risico op letsels of verstikking!

Ontkoppel het apparaat van het netwerk. Snijd het netsnoer door en verwijder het. Verwijder de scharnieren om te vermijden dat kinderen of huisdieren in het apparaat vastgeklemd kunnen raken.

NL

Inhoud

1-Veiligheidsinformatie....4
2-Productbeschrijving....8
3-Bedieningspaneel 9
4-Programma's 13
5-Verbruik....14
6-Dagelijks gebruik....15
7-Milieuvriendelijk wassen 21
8-Zorg en reiniging 22
9-Probleemoplossen....25
10-Installatie 29
11-Technische gegevens....33
12-Klantendienst 35

Voor u het apparaat de eerste maal inschakelt, moet u het veilig-heidsadvies lezen!:

RSCHUWING!

Voor de eerste ingebruikname

▶Zorg ervoor dat er geen schade is opgetreden tijdens het transport.
▶Zorg ervoor dat alle transportbouten verwijderd zijn.
▶Verwijder alle verpakking en buiten de buurt van kinderen bewaren.
▶Het apparaat moet altijd door minimum twee personen worden gedragen omdat het zo zwaar is.

Dagelijks gebruik

▶Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met een verminderde fysiek, gevoelsmatig en mentaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan of instructies krijgen met betrekking tot het veilige gebruik van het apparaat en de betrokken risico's.

▶Houd het apparaat uit de buurt van kinderen jonger dan 3 jaar oud tenzij ze onder constant toezicht staan.

▶Kinderen mogen niet spelen met het apparaat.

▶Laat kinderen of huisdieren niet dichtbij het apparaat komen als de deur geopend is.

▶Bewaar alle wasmiddelen uit de buurt van kinderen.

▶Sluit ritssluitingen, bevestig losse draden en let erop dat kleine items niet verstrikt kunnen raken. Indien noodzakelijk moet u een zak of net gebruiken.

▶U mag niet op het apparaat drukken of het gebruiken op blote voeten of met natte of vochtige handen of voeten.

▶U mag het apparaat niet afdekken of omwikkelen tijdens de werking of achteraf zodat eventueel vocht kan verdampen.

▶U mag geen zware voorwerpen of bronnen van warmte of vocht bovenop het apparaat plaatsen.

▶Gebruik of bewaar geen ontvlambaar wasmiddel of stomerij reinigingsmiddel dichtbij het apparaat.

▶Gebruik geen ontvlambaar sprays dichtbij het apparaat.

▶ Was geen kledingstukken die behandeld werden met oplosmiddelen in het apparaat zonder ze vooraf in de lucht te hebben laten drogen.

RSCHUWING!

Dagelijks gebruik

▶U mag de stekker niet verwijderen of invoeren in de aanwezigheid van ontvlambaar gas
▶U mag schuimrubber of sponsachtig materiaal wassen in heet water.
▶U mag geen wasgoed wassen dat vuil is met bloem.
▶U mag de lade met het wasmiddel niet openen tijdens een was-cyclus.
▶Druk niet op de deur tijdens een wascyclus. Ze wordt namelijk heet.
▶U mag de deur niet openen als het waterniveau zichtbaar is door het kijkvenster.
▶U mag de deur niet open forceren. De deur is uitgerust met een zelfgrendelend mechanisme en ze opent kort aan het einde van de wasprocedure.
▶Schakel het apparaat uit na elk programma en voor u routine onderhoudswerken uitvoeren. Verwijder de stekker uit het stopcontact om elektriciteit te besparen en uit veiligheidsoverwegingen.
▶U mag nooit aan het netsnoer trekken om de stekker uit het stopcontact te verwijderen.

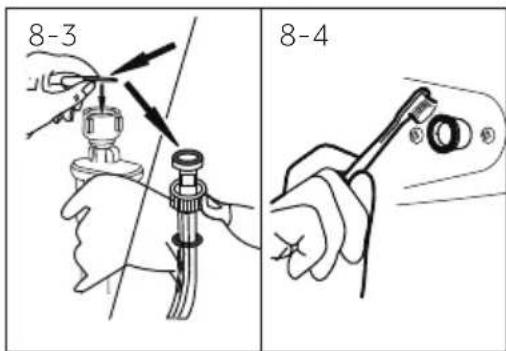

Onderhoud & reinigen

Zorg ervoor dat kinderen onder toezicht staan als ze het apparaat reinigen of onderhouden.
▶Verwijder de stekker uit het stopcontact voor u onderhoudswerkzaamheden uitvoert.
▶Houd het onderste deel van het kijkvenster schoon en open de deur en de lade met het wasmiddel als het apparaat niet in gebruik is om geurtjes te voorkomen.
▶Gebruik geen waterspray of stoom om het apparaat te reinigen.
▶Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalifi - ceerde personen om ieder risico uit te sluiten.
▶Probeer het apparaat nooit zelf te repareren. Neem contact op met onze klantendienst om reparaties te laten uitvoeren.

1-Veiligheidsinformatie

Installatie

▶Het apparaat moet in een goed geventileerde locatie worden geplaatst. Zorg voor een locatie die toelaat de deur volledig te openen.
▶Installeer het apparaat nooit buiten op een vochtige locatie, of in een locatie waar waterlekken kunnen optreden, zoals onder of dichtbij een wastafel. In het geval van een waterlek moet u de elektrische voeding loskoppelen en de machine natuurlijk laten drogen.

ARSCHUWING!

Installatie

• Installeer of gebruik het apparaat enkel als de temperatuur hoger is dan 5 °C.
  Plaats het apparaat niet rechtstreeks op een tapijt of dichtbij een muur of meubelstuk.
  ▶U mag het apparaat niet installeren in direct zonlicht of in de buurt van warmtebronnen (bijv. fornuizen, verwarming).
  Zorg ervoor dat de elektrische informatie op het naamplaatje overeenstemt met de stroomtoevoer. Zo niet moet u contact opnemen met een elektricien.
  ▶Gebruik geen multi-stekker adapters of verlengsnoeren.
  Zorg ervoor dat enkel het geleverde netsnoer en slangenset worden gebruikt.
  Zorg ervoor dat het netsnoer en de stekker niet beschadigd zijn. Indien beschadigd moet het worden vervangen door een elektricien.
• Gebruik een afzonderlijke aardgeleider voor de voeding die eenvoudig toegankelijk moet zijn na de installatie. Het apparaat moet geaard worden.

Enkel voor het VK: Het netsnoer van het apparaat is uitgerust met een driepolige stekker (aarding) die past in een driepolige (geaarde) stekker. Snij de derde pin (aarding) nooit weg of de-monteer ze niet. De stekker moet ook na de installatie toegan-kelijk zijn.

Zorg ervoor dat de naden en de verbindingen van de slang stevig zijn aangebracht en dat er geen lekken zijn.

Beoogd gebruik

Dit apparaat is enkel bedoeld voor wasgoed dat in de wasmachine mag worden gewassen. U moet altijd de instructies volgen vermeld op het etiket van elk kledingstuk. Het is uitsluitend bedoeld voor gebruik binnen in huis. Het is niet bedoeld voor commercieel of industrieel gebruik.

Wijzigingen aan het apparaat zijn niet toegelaten. Onbedoeld gebruik kan gevaar en het verlies van de garantie en aansprakelijkheidsclaims betekenen.

merking:

Omwille van technische wijzigingen en uiteenlopende modellen kunnen de illustraties in de volgende hoofdstukken verschillen van uw model.

2.1 Afbeelding van het apparaat

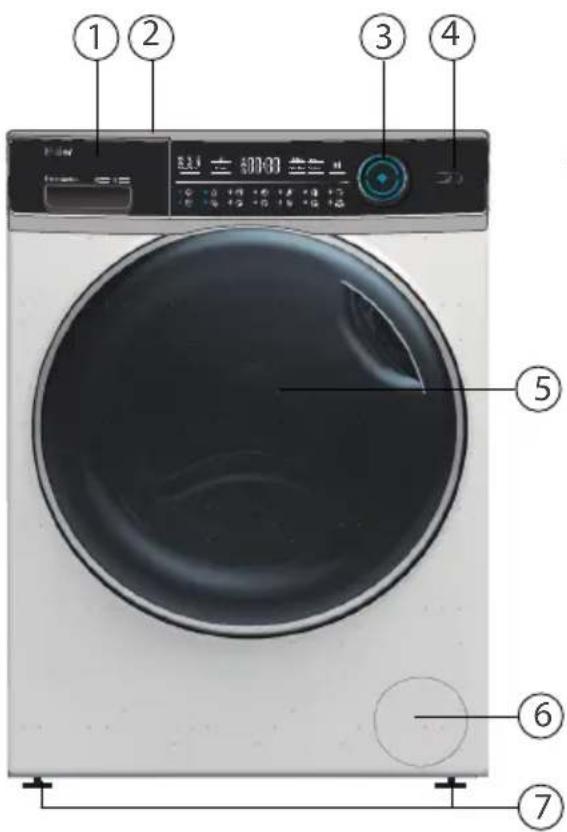

Voorzijde (afb. 2-1): Achterzijde (afb. 2-2):

2-1

1 Wasmiddel / Wasverzachter lade

5 Sluitring deur

2 Werktop

6 Onderhoudsluik

3 Programma selectieschakelaar

7 Instelbare vo-etjes

4 Paneel

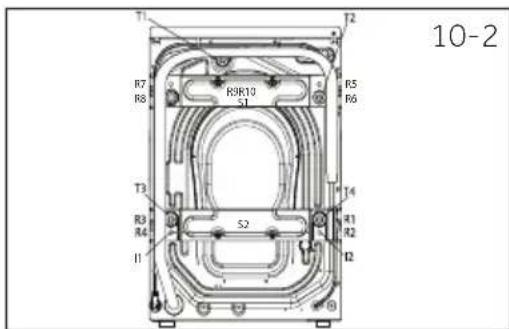

1 Metalen staaf (I1 - I2) (HW100/120-B...)
2 Transportbouten (T1-T4)
3 Versterking achterpaneel (HW100/120-B...)
4 Netsnoer
5 Afvoerslang
6 Waterinlaatklep
7 Schroeven versterking achterpaneel (R1-R10) (HW100/120-B...)

2.2 Accessoires

Controleer de accessoires en documenten op basis van de onderstaande lijst (afb. 2-3):

Trillingdem- perblokken
Garantiekaart

Gebruikers- handleiding

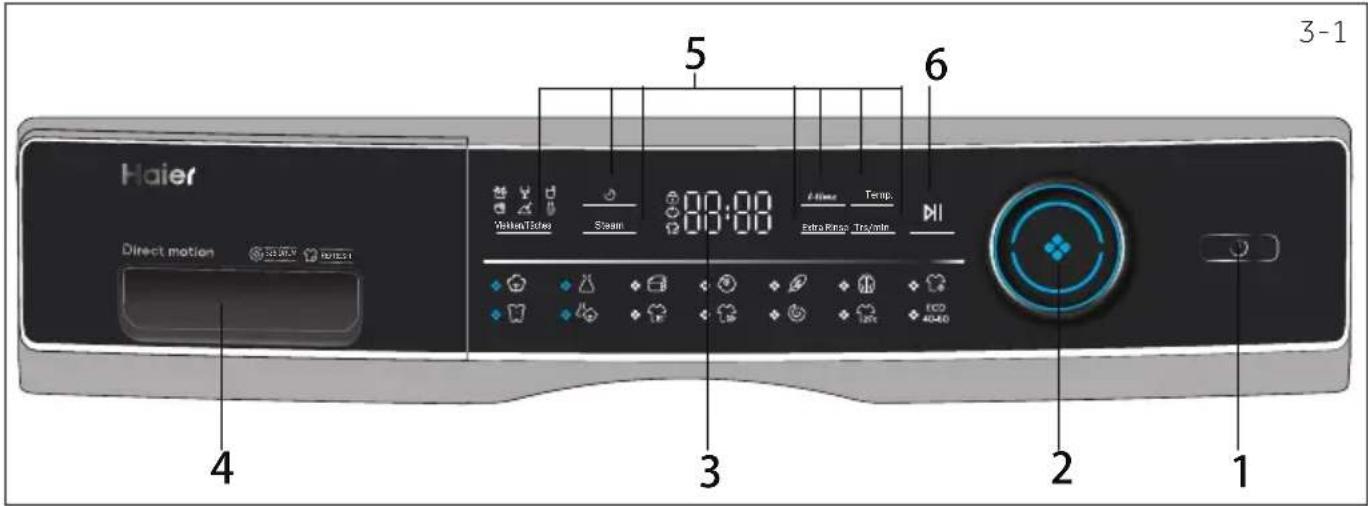

1 Aan/Uit knop

3 Scherm

5 Functieknoppen

2 Programma selectieschakelaar

4 Wasmiddel/wasverzachter lade

6 "Start/Pause" knop

merking: Geluidssignaal

In de volgende situaties weerklinkt een geluidssignaal:

▶wanneer een knop wordt ingedrukt

▶aan het einde van een programma

▶wanneer men aan de programmaselectieknop draait

Het geluidssignaal kan indien noodzakelijk worden gedeselecteerd; zie DAGELIJKS GE-BRUIK (zie P20 6.13).

3.1 Aan-uit knop

Druk zacht op de knop (Afb. 3-2) om in te schakelen. Het scherm licht op, de indicator van de "Start/Pause" knop begint te knipperen. Houd de knop vervolgens ca. 2 seconden ingedrukt om uit te schakelen. Als er geen onderdeel van het paneel of programma wordt ingeschakeld, zal de machine automatisch uitschakelen.

voor de uiteenlopende wastemperatuur, raad-leeg de handleiding van het wasmiddel (zie P13).

3.2 Programma selectieschakelaar

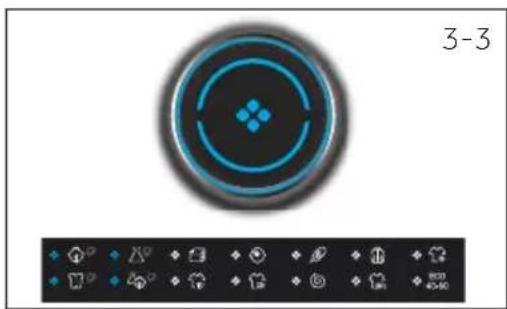

Met kan één van 14 programma's selecteren met de knop (Afb. 3-3). Het LED-lampje van het programma licht op en de standaardinstellingen worden weergegeven.

3.3 Scherm

Het scherm (Afb. 3-4) geeft de volgende informatie weer:

▶Wasduur
▶Eindtijd startuitstel
▶Foutcodes en onderhoudsinformatie
▶ Functieknoppen en "Start/Pause" knop

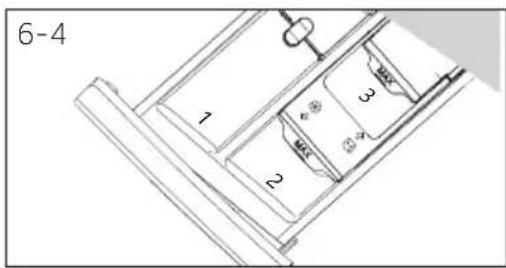

Open de lade van de dispenser, er zijn drie compartimenten zichtbaar (Afb. 3-5):

1: Vak voor poeder en vloeibaar wasmiddel
2: Wasmiddel klep selectie, til omhoog voor poeder-wasmiddel, houd het omlaag voor vloeibaar wasmiddel.
3: Vak voor het wasmiddel
4: Vak voor de wasverzachter
5: Vergrendelingstab, druk hem omlaag om de lade van de dispenser uit te trekken raadpleeg de handleiding van het wasmiddel (zie P13). De aanbeveling van het type wasmiddelen is geschikt

3.5 Functieknoppen

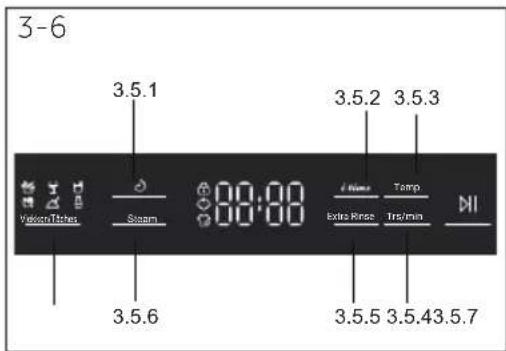

De functieknoppen (Afb. 3-6) schakel bijkomende opties in voor het geselecteerde programma voor de start van het programma. De betrokken indicatoren worden weergegeven.

Als het apparaat wordt uitgeschakeld of een nieuw programma ingesteld, worden alle opties uitgeschakeld.

Als een knop meerdere opties heeft, kan de gewenste optie worden geselecteerd door de knop achtereenvolgens in te drukken.

Dit zijn druktoetsen. Als ze dof licht weergeven, is de functie niet geselecteerd, als ze helder licht weerge-

nerking: Fabrieksinstellingen

Voor een optimaal resultaat in elk programma heeft Haier goed gedefinieerde specifieke standaardinstellingen. Als er geen speciale vereiste is, worden standaardinstellingen aanbevolen.

3.5.1-Functieknop "Startuitstel"

Druk op deze knop (Afb. 3-7) om het programma te starten met startuitstel. Het uitstel kan worden verhoogd in stappen van 30 minuten van 0,5 tot 24 uur (tijd toevoegen aan de originele programmaduur). Wanneer bijvoorbeeld 6:30 wordt weergegeven, betekent dat dat het wasprogramma zal eindigen na 6 uur en 30 minuten. Druk op de "Start/Pauze"-knop om met uitstel te starten. Het is niet van toepassing op het programma "Centrifugeren".

"Vernieuwen" en Eco 40-60.

merking: Vloeibaar wasmiddel

Als u vloeibaar wasmiddel gebruikt, wordt het afgeraden het startuitstel in te schakelen.

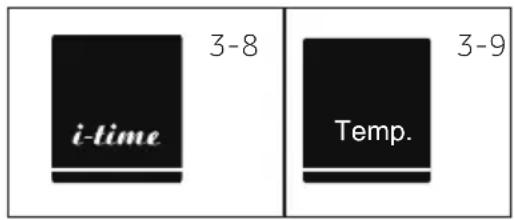

3.5.2-Functieknop "i-time"

Deze functie (Afb. 3-8) benadrukt de verschillende wastijden. Niet alle programma's kunnen deze functie selecteren. Zie P13 voor de programma's die deze functie kunnen selecteren.

3.5.3-Functieknop "Temp."

Druk op deze knop (afb. 3-9) om de wastemperatuur van het programma te wijzigen. Als er geen waarde oplicht, wordt het water niet opgewarmd.

3-Bedieningspaneel

3.5.4-Functieknop "Trs/min"

Druk op deze knop (Afb. 3-10) om de toeren/minuut van het programma te wijzigen of te deselecteren. Als er geen waarde oplicht op het scherm ("☐"), wordt het wasgoed niet gezwierd.

3.5.5 "Extra Rinse" knop

Raak deze knop (Afb. 3-11) aan om het wasgoed intensiever te spoelen met fris water. Dit wordt aanbevolen voor personen met een gevoelige huid. Door de knop meerdere malen aan te raken, kan men één tot drie bijkomende cycli selecteren. Ze verschijnen op het scherm met P--1/P--2/P--3.

3.5.6 "Steam" knop

Raak deze knop (Afb. 3-12) aan om het stoomprogramma te selecteren. Voor programma's met de stoomfunctie is de indicator groen en de indicatoren in het midden van de knop is ingeschakeld. U kunt selecteren of u deze functie nodig hebt wanneer u programma's "Katoen, Synthetisch, Mix, Bay Care" gebruikt. Het stoomwassen pictogram licht op wanneer u de stoomwassen functie gebruikt.

3.5.7 "Vlekken" knop

Druk op deze knop (Afb. 3-13) om speciale functies te selecteren voor vlekken. De symbolen worden verklaard in de volgende tabel.

3.6 "Start/Pauze"-knop

Druk zacht op deze knop (Fig. 3-14) om het momenteel weergegeven programma te starten of te onderbreken. Tijdens de instelling en uitvoering van het programma licht het LED-lampje boven de knop op, of indien onderbroken begint het te knipperen.

3.7 Kinderslot

Een programma kiezen en daarna start, raak de knop "Snelheid" en "Start/Pauze" (Afb. 3-15) gelijktijdig ana gedurende 3 seconden om alle paneelelementen te blokkeren tegen activering, paneelweergave om te ontgrendelen, raakt u deze beide knoppen opnieuw aan. De kinderslot indicator licht op wanneer het kinderslot werkt. De functie is optioneel wanneer de machine werkt.

Het scherm geeft clot weer (Afb. 3-16) als een knop wordt ingedrukt wanneer het kinderslot ingeschakeld is. De wijziging is niet actief.

- Ja, - Optioneel, / Nee

Oplosmiddel compartiment voor:

Wasmiddel

Verzachter of verzorgings- duct

Ontsmetter 3)

Programma

Max. lading1)in kgHW80-B14979HW100-B14979HW120-B14979

Temperatuur

Voorin-gesteldecentrifu-geren TR/minin tpm

Functie

in °C 2)selec-teerbaarbereik 1

2>Stofttype

I-time

Stoom

Extra spoelenStartuitstel

Vlekken verwijdering

8/10/12 * tot 90 40

●

○

○

Katoen 1400

●

●

●

●

●

4/5/6 * tot 60 40

●

○

○

Synthetischeof gemengdestoffen

1200

/

●

●

●

●

4/5/6 * tot 40 30

●

○

/

Dekbed

800

●

/

●

●

/

2/2,5/3

* tot 40

●

○

/

Machinewasbare stofvan wol of metwol-inhoud

800

●

/

●

●

/

2/2,5/3

* tot 30 30

●

○

/

Delicaat was-goed en zijde

600

/

/

●

●

/

4/5/6 * tot 40 30

●

○

○

Katoen 1000

●

/

●

●

/

1

/

/

/

/

Katoen/Synthetisch

0

/

/

/

/

/

4/5/6

*tot 90

40

●

○

Katoen/Synthetisch

1000

●

●

●

●

/ ●

4/5/6

*tot 60 30

●

○

○

Licht vuil ge-mengd was-goedvankatoenen synthetischstoffen

1000

●

●

●

●

●

1

* tot 40

●

○

○

Katoen/Synthetisch

1000

●

/

●

●

/

4/5/6 * tot 40 40

●

○

○

Katoen/Synthetisch

1000

/

/

●

●

/

8/10/12

/

/

/

/

Alle stoffen

1000

/

/

/

/

/

8/10/12 * tot 20 20

●

○

○

Katoen 1000

●

/

●

●

/

8/10/12

/

/

●

○

/

1400

/

/

/

/

/

* Water is niet verwarmd.
^1) Kies 90 °C enkel als wastemperatuur voor hygiënische vereisten.
2) Verminder de hoeveelheid wasmiddel omdat de programmaduur kort is.
3) Gebruik geen chemische reactie met wasmiddel

Het ontwerp en de specifi caties zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving om de kwaliteit te verbeteren.

De aangeduide verbruikswaarden kan variëren naargelang lokale voorwaarden.

Programma	Temperatuur in °C	Max. lading in kg	Energie in kWu	Water in L	Wasduur in u:min	Centrifugeren prestatie in %
HW120 / 100 / 80
Eco 40-60 *	40°C 6/5/4 0,65/0,55/0,50 42/42/32 4:08/4:16/4:23 B
	60°C 6/5/4 0,78/0,58/0,53 42/42/32 04:38/04:20/04:25 B
	60°C	12/10/8	0,76/0,58/0,54	58/56/46 04:38/04:20/04:25 B

* Standaardprogramma voor de Energie-Etikettering in overeenstemming met 2010/30 EU:

"Eco 40-60" "60°C/40°C" met "max. spin" snelheidsinstelling. (Selecteer Eco 40 60, raak de snelheid-toets aan gedurende 5 seconden. Selecteer de temperatuur en de maximumsnelheid nadat de temperatuurfunctie verschijnt.)

De standaard 60°C en 40°C katoenprogramma 's zijn geschikt om normaal vuil katoenen wasgoed te wassen. Dit zijn de meest efficiënte programma's voor gecombineerd energie en waterverbruik voor katoenen wasgoed. De gebruikte watertemperatuur kunnen verschillen van de vermelde temperatuur van de cyclus.

Het apparaat is uitgerust met een lading herkenning. Met een kleine lading wordt de energie, het water en de wasduur automatisch verminderd in sommige programma's.

6.1 Voeding

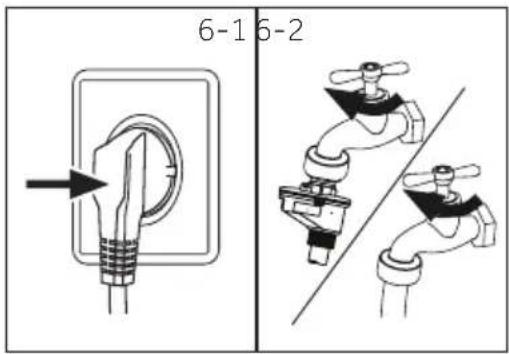

Sluit de wasmachine aan op het lichtnet (220V tot 240V\~/50Hz; afb. 6-1). Raadpleeg ook de sectie INSTALLATIE.

6.2 Waterverbinding

▶Controleer of de watertoevoer schoon en in goede staat is, voor u de wateraanvoerslang aansluit.
▶Draai de kraan open (afb.6-2).

nerking: Strakheid

Voor gebruik moet u controleren op lekken in de verbindingen tussen de kraan en de inlaatslang door de kraan open te draaien.

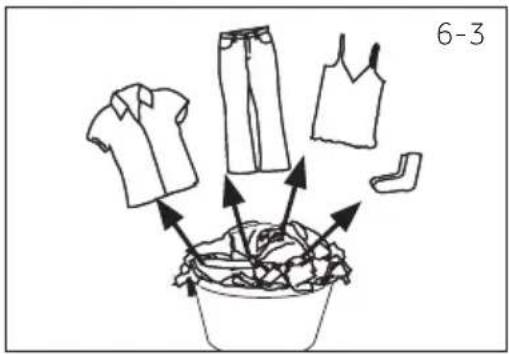

6.3 Wasgoed voorbereiden

▶Sorteer de kledij naargelang de stof (katoen, synthetisch, wol of zijde) en vuilheid (afb. 6-3). Let op de onderhoudssymbolen op de etiketten.
▶Scheid witte kledij van gekleurde kledingstukken. Was gekleurde textiel eerst met de hand om te controleren of de kleuren verbleken of uitlopen.
▶Maak de zakken leeg (sleutels, munten, etc.) en verwijder hardere decoratieve voorwerpen (bijv. spelden).
Kledingstukken zonder zomen, delicaat wasgoed en fi jn gewoven textiel zoals fi jne gordijnen moeten in een waszak worden geplaatst (handwassen of de stomerij zijn betere opties).
▶Sluit ritssluitingen, velcro bevestigingen en haken, zorg ervoor dat de knoppen stevig zijn aangenaaid.
▶Plaats gevoelige items zoals wasgoed zonder een stevige zoom, delicaat ondergoed en kleine items zoals sokken, riemen, beha's, etc. in een waszak.
▶Ontvouw grote stukken wasgoed zoals bedden- goed, spreien, etc.
▶Draai jeans, gedecoreerde of kleur-intensieve kleding binnenstebuiten; liefst afzonderlijk wassen.

ELET!

Niet-textiel en kleine, losse voorwerpen of voorwerpen met een scherpe rand, kunnen defecten veroorzaken en schade toebrengen aan zowel de kledij als de machine.

6-Dagelijks gebruik

Onderhoudstabel

Wassen

95	Wasbaar tot 95°C normaal programma	60	Wasbaar tot 60°C normaal programma	60	Wasbaar tot 60°C delicaat programma
40	Wasbaar tot 40°C normaal programma	40	Wasbaar tot 40°C delicaat programma	40	Wasbaar tot 40°C heel delicaat pro-gramma
30	Wasbaar tot 30°C normaal programma	30	Wasbaar tot 30°C delicaat programma	30	Wasbaar tot 30°C heel delicaat pro-gramma
	Handwassen max. 40°C		Niet wassen

Bleken

Bleken toegestaan Enkel zuurstof/niet-chloor

Niet bleken

Drogen

	Trommeldrogenmogelijknormale temperatuur		Trommeldrogenmogelijklagere temperatuur		Niet trommeldrogen
	Drogen aan de waslijn Plat. drogen

Strijken

	Strijken op een maxi-mum temperatuur tot 200°C		Strijken op een gemiddelde tempe-ratuur tot 150°C		Strijken aan een lage temperatuur tot 110°C; zonder stoom (stoomstrijken kan on herroepelijke schade veroorzaken)
	Niet strijken

Professionele textielverzorging

P	Stomen in tre-trachlooretheen	F	Stomen in koolwa-terstoff en	⊗Niet stomen
W	Professioneel nat reinigen	W	Niet professioneel nat reinigen

6.4 Het apparaat laden

▶Plaats het wasgoed stuk voor stuk in de trommel

Niet overladen. Let op de verschillende maximum lading naargelang het programma! De algemene regel voor de maximale lading: Laat vijftien centimeter tussen de lading en trommel.
- Sluit het deksel voorzichtig. Zorg ervoor dat er geen wasgoed tussen de deur geklemd raakt.

6.5 Het wasmiddel selecteren

De efficiëntie en de prestatie van het wasprogramma wordt bepaald door de kwaliteit van het wasmiddel.
- Gebruik enkel wasmiddel dat is goedgekeurd voor wasmachines.
Indien noodzakelijk moet u specifieke wasmiddelen gebruiken, bijv. voor synthetische stoff en of wol.
▶Let altijd op de aanbevelingen van de wasmiddel fabrikant.
- Gebruik geen chemische reinigingsmiddelen zoals trichloroethyleen en gelijkaardige producten.

Kies het beste wasmiddel

		Type wasmiddel
Programma		Universeel Kleur Delicaat Speciaal Wasverzachter
		L/P L/P - -		○
		-- L/P	-		○
		--	L	L/P	○
		-- L/P L/P		○
		--	-	L/P	○
		-- L/P L/P		-
		--	-	L	○
		L/P L/P - -		○
		L/P L/P - -		○
		L	L	--	○
	[Y4BW]	L/P L/P - -		○
		--	--		-
		L/P L/P - -		○
		L/P L/P - -		○

L = gel-/vloeibaar wasmiddel P = poeder wasmiddel O = optioneel -- = nee

Als u vloeibaar wasmiddel gebruikt, wordt het afgeraden het startuitstel in te schakelen.

We raden aan de volgende producten te gebruiken:

▶ Waspoeder: 20°C tot 90°C* (optimaal gebruik: 40-60°C)
Kleur wasmiddel: 20°C tot 60°C* (optimaal gebruik: 30-60°C)
▶ Wol/delicaat wasmiddel: 20°C tot 30°C* (= optimaal gebruik:)

* Kies 90°C enkel als wastemperatuur voor hygiënische vereisten.

* Als u de watertemperatuur 60°C of meer kiest, raden wij u aan minder wasmiddel te gebruiken. Gebruik het speciale ontsmettingsmiddel dat geschikt is voor katoen of synthetische stoff en.
* Het is beter minder poeder of poeder zonder schuim te gebruiken.

6-Dagelijks gebruik

6.6 Wasmiddel toevoegen

1. Open de wasmiddellade.
2. Plaats de vereiste chemicaliën in de overeenstemmende compartimenten (Afb. 6-4)
3. Sluit de lade zachtjes.

nerking:

▶ Verwijder wasmiddelresten vóór het volgende gebruik uit de wasmiddellade.
▶Gebruik niet te veel wasmiddel of wasverzachter.
▶Volg de instructie op de verpakking van het wasmiddel.
▶Vul het wasmiddel altijd bij net voor het begin van de wascyclus.
- Geconcentreerd vloeibaar wasmiddel moet worden aangelengd met water voor het wordt toegevoegd.
- Gebruik geen vloeibaar wasmiddel als "Startuitstel" is geselecteerd.
Kies de programma-instellingen zorgvuldig in overeenstemming met de onderhoudsymbolen op alle etiketten en met de programmatabel.

6.7 Het apparaat inschakelen

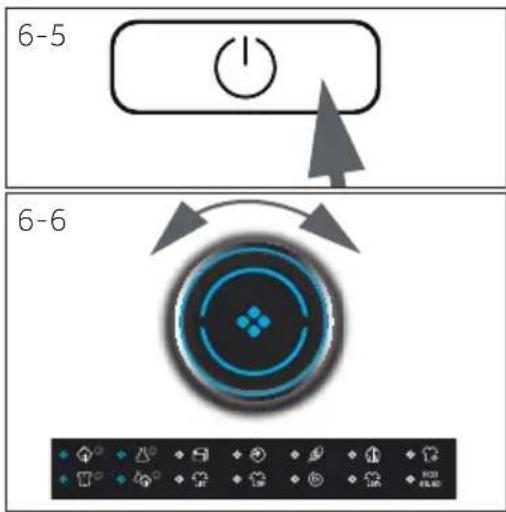

Raak de "Aan/uit"-knop aan om het apparaat in te schakelen (afb. 6-5). Het LED-lampje van de "Start/Pause" knop knippert.

6.8 Selecteer een programma

Voor een optimaal wasresultaat selecteert u een programma dat past bij de graad van vervuiling en het type wasgoed.

Draai aan de programmaknop (afb. 6-6) om het gewenste programma te selecteren. Het relevante LED-lampje licht op en de standaardinstellingen worden weergegeven.

merking: Geurtjes verwijdering

Voor het eerste gebruik raden we aan het programma "COTTON+90 °C"+600rpm te gebruiken zonder lading en met een kleine hoeveelheid wasmiddel in het wasmiddel compartiment (2) of met speciale machinereiniger om mogelijke corrumperende resten te verwijderen.

6.9 Individuele selecties toevoegen

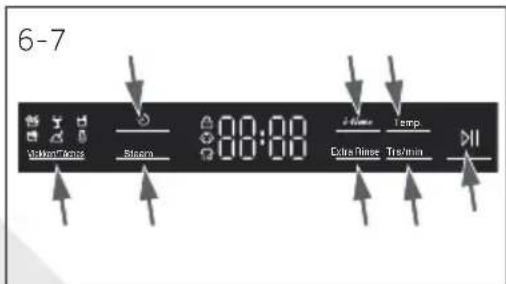

Selecteer de vereiste opties en instellingen (Afb. 6-7); raadpleeg BEDIENINGSPANEL.

6.10 Het wasprogramma starten

Raak de "Start/Pause" knop (Afb. 6-8) aan om het programma te starten. Het LED-lampje van de "Start/Pause" knop knipperen en brandt voortdurend Het apparaat werkt in overeenstemming met de aanwezige instellingen. Wijzigingen zijn enkel mogelijk door het programma te annuleren.

6-8

6.11 Wasprogramma onderbreken - annuleren

Een actief programma onderbreken drukt u zacht op de "Start/Pause" knop. Het LED-lampje boven de knop knippert. Druk opnieuw op de knop om het programma te hervatten.

Om een actief programma en alle individuele instellingen te annuleren

1. Raak de knop "Start/Pause" knop aan om het actieve programma te onderbreken.
2. Raak de "Power" knop aan gedurende ca. 2 seconden om het apparaat uit te schakelen.
3. Raak de knop "Power" aan om het apparaat in te schakelen, voer het programma Centrifugeren uit en selecteer "geen snelheid" (snelheidslichten zijn uit) om het water af te voeren.
4. Na het slutien van het programma om het apparaat te herstarten, selecteert u een nieuw programma en start u het op.

6.12 Na het wassen

merking: Deurvergrendeling

Uit veiligheidsoverwegingen wordt de deur gedeeltelijk vergrendeld tijdens de wascyclus. Het is enkel mogelijk de deur te openen aan het einde van het programma of na de annulering van het programma (zie bovenstaande beschrijving).
In het geval van een hoog waterniveau, een hoge watertemperatuur en tijdens het centrifugeren is het niet mogelijk de deur te openen; Loc I- verschijnt

1. Aan het einde van het programma verschijnt End.
2. Het apparaat schakelt automatisch uit.
3. Verwijder het wasgoed zo snel mogelijk voor een goede zorg en om meer kreuken te voorkomen.
4. Schakel de watertoevoer uit.
5. Ontkoppel het netsnoer.
6. Open de deur om de opbouw van vocht en geurtjes te voorkomen. Laat ze open wanneer de machine niet in gebruik is.

merking: Stand-bymodus / energiebesparende modus

Het ingeschakelde apparaat schakelt over op de stand-bymodus als het niet wordt ingeschakeld binnen 2 minuten voor de start van het programma of aan het einde van het programma. Het scherm schakelt uit. Dit bespaart energie. Om de stand-bymodus te onderbreken, drukt u op de "Power" knop.

6.13 De zoemer in- of uitschakelen

Het geluidssignaal kan indien noodzakelijk worden gedeselecteerd:

1. Het apparaat inschakelen.
2. Selecteer het MIX programma.
3. Druk gelijktijdig op de knop "Startuitstel" en "Temp." gedurende ca. 3 seconden. "bEEP OFF" verschijnt en de zoemer wordt uitgeschakeld.

Om de zoemer in te schakelen, drukt u opnieuw gelijktijdig op deze beide knoppen. "bEEP On" verschijnt.

uverantwoordelijk gebruik

▶ Voor een optimaal gebruik van energie, water, wasmiddel en de tijdsduur moet u de aanbevolen maximum lading grootte gebruiken.
▶Niet overladen (handbreedte tussenruimte boven wasgoed).
▶Voor licht vervuild wasgoed selecteert u het Quick Wash programma.
▶Gebruik exacte doseringen van elk wasmiddel.
Kies het laagste geschikte wastemperatuur - moderne wasmiddelen reinigen efficient onder 60°C.
▶Verhoog de standaardinstellingen enkel als er veel vlekken zijn.
▶ Select max. zwiersnelheid als men een binnenlandse droogmachine gebruikt.

8-Zorg en reiniging

8.1 De wasmiddellade reinigen

U moet altijd goed opletten of er geen wasmiddelres- ten zijn.

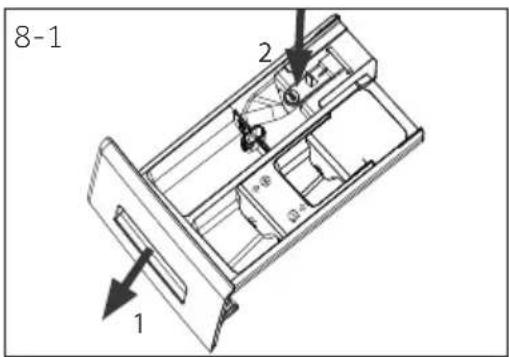

Reinig de lade regelmatig (afb. 8-1):

1. Trek de lade uit tot ze stopt.
2. Druk op de vrijgave knop en verwijder de lade.
3. Spoel daarna de lade tot ze schoon is en plaats de lade opnieuw in het apparaat.

▶Verwijder de stekker uit het stopcontact tijdens de reiniging en het onderhoud.
▶Gebruik een zachte doek met vloeibare zeep om de machinebehuizing en rubberen onderdelen te reinigen (afb. 8-2).
▶Gebruik geen organische chemicaliën of schurende oplosmiddelen.

8.3 Waterinlaatklep en inlaatklepfi Iter

Om blokkeringen van de watertoevoerleiding door vaste stoff en zoals kalk te voorkomen, moet u het inlaatklepfi Iter regelmatig reinigen.

▶Ontkoppel het netsnoer en sluit de watertoevoer.
▶Maak de watertoevoerslang los aan de achterzijde (afb. 8-3) van het apparaat en de kraan.
▶ Spoel de filters met water en een borstel (afb. 8-4).
▶Voer het filter in en installeer de inlaatslang.

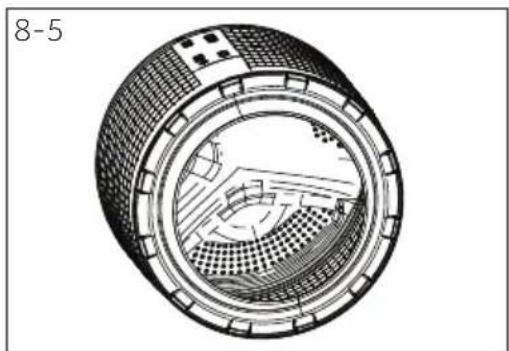

▶Verwijder per ongeluk gewassen items, in het bijzonder metalen onderdelen zoals spelden, munten, etc. uit de trommel (afb. 8-5) omdat ze roestvlekken en schade veroorzaken.
- Gebruik een chloorvrij reinigingsmiddel om roestvlekken te verwijderen. Observeer de waarschuwingen van de fabrikant van het reinigingsmiddel.
▶Gebruik geen harde voorwerpen of staalwol voor de reiniging.

8.5 Lange perioden van inactiviteit

Als het apparaat niet wordt gebruikt gedurende een lange periode:

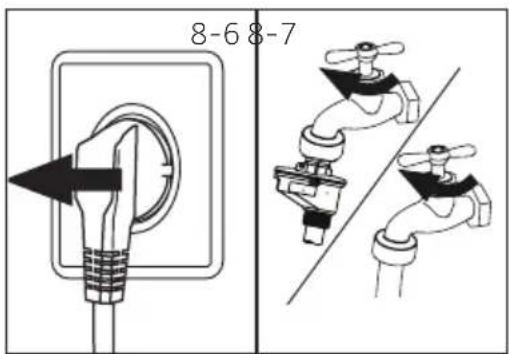

1. Haal de stekker uit het stopcontact (afb. 8-6).
2. Draai de kraan dicht (afb. 8-7).
3. Open de deur om de opbouw van vocht en geurtjes te voorkomen. Laat de deur open wanneer de machine niet in gebruik is.

Voor het volgende gebruik moet u het netsnoer, water invoerleiding en afvoerslang zorgvuldig controleren.

Zorg ervoor dat alles correct geïnstalleerd is en dat er geen lekken zijn.

8.6 Pompfi Iter

Reinig het fi Iter één maal per maand en controleer het pompfi Iter bijvoorbeeld als het apparaat:

▶Voert geen water af.
▶Centrifugeert niet.
▶Veroorzaakt abnormaal lawaai tijdens de werking.

ARSCHUWING!

Gevaar van brandwonden! Water in het pompfi lter kan heel warm zijn! Voor u een handeling uitvoert, moet u het water laten afkoelen.

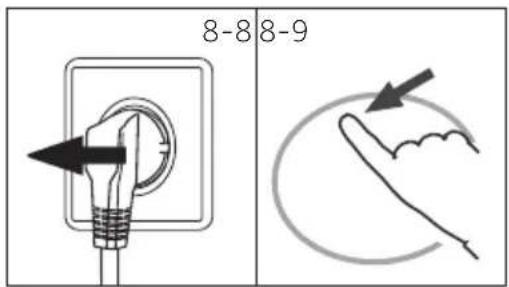

1. Schakel de machine uit en verwijder de stekker uit het stopcontact (afb. 8-8).
2. Open de service klep. U kunt een muntstuk of een schroevendraaier gebruiken (Afb. 8-9).
3. Gebruik een vlakke container om het uitloogwater op te vangen (Afb. 8-10). Dit kan een grote hoeveelheid water zijn!
4. Verwijder de afvoerslang en houd de uiteinden boven de container (afb. 8-10).

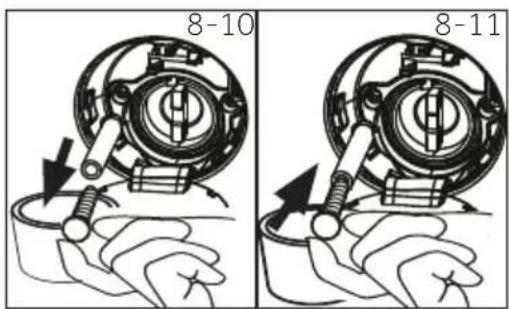

5. Verwijder de afdichtingsstop uit de afvoerslang (afb. 8-10).

6. Nadat u al het water gedraineerd hebt, sluit u de afvoerslang (Afb. 8-11) en brengt u ze opnieuw aan in de machine.

7. Schroef de schroeven los en verwijder het pompfilter tegen wijzerzin (Afb. 8-12).

8. Verwijder verontreinigingen en vuil (Afb. 8-13).

1. Reinig het pompfi Iter zorgvuldig, bijv. onder stromend water (afb. 8-14).

2. Breng het opnieuw stevig aan (afb. 8-15).

3. Sluit de service klep.

GELET!

De afdichting van het pompfilter moet schoon en onbeschadigd zijn. Als het deksel niet volledig aangedraaid is, kan water ontsnappen.
▶ Het filter moet aangebracht zijn, zo niet kan dit tot lekken leiden.

Veel van de voorkomende problemen kunt u zelf oplossen zonder specifi eke expertise. In het geval van een probleem moet u alle weergegeven mogelijkheden controleren en de onderstaande instructies volgen voor u contact opneemt met de dienst na verkoop. Zie KLANTENDIENST.

ARSCHUWING!

▶ Voor ieder onderhoud moet u het apparaat uitschakelen en de stekker verwijderen uit het stopcontact.
- Elektrische apparaten mogen uitsluitend door gekwalificeerde elektrische experts worden onderhouden. Incorrecte reparaties kunnen aanzienlijke gevolgschade veroorzaken.
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalifi ceerde personen om ieder risico uit te sluiten.

9.1 Informatiecodes

De volgende codes worden enkel weergegeven ter informatie met verwijzing naar de wascyclus. Er hoeven geen maatregelen te worden uitgevoerd.

Code	Bericht
1:25	De resterende wasduur is 1 uur en 25 minuten
6:30	De resterende wasduur, inclusief het gekozen eindtijd startuitstel, is 6 uur en 30 minuten
AUTO	Automatische detectie van lading is actief; enkel voor sommige programma's.
End	De wascyclus is beëindigd. Het apparaat schakelt automatisch uit.
Locl-	Deur is gesloten omwille van het hoge waterniveau, hoge watertemperatuur of zwiercyclus.
bEEP OFF	De zoemer wordt uitgeschakeld
bEEP On	De zoemer wordt ingeschakeld
cLol-	De functietoetsen zijn gesloten. Het programma wijzigen is ongeldig.

9.2 Probleemoplossing met weergavecode

Probleem Oorzaak Oplossing
CLR FLTR	Draineringsfout, water wordt niet volle-dig afgevoerd binnen 6 minuten	Reinig het pompfi lter.Controleer de installatie van de afvoer-slang.
E2	Vergrendelingsfout. Sluit de deur correct.
E4	Het waterniveau niet bereikt na 12 minuten.Afvoerslang blijft doorlopend overheve-len.	Zorg ervoor dat de kraan volledig geopend is en dat de waterdruk normaal is.Controleer de installatie van de afvoerslang.
E8	Water beschermingsniveau fout.	Neem contact op met de dienst na verkoop.
F3	• Temperatuursensor storing.	• Neem contact op met de dienst na verkoop.
F4	• Verwarmings-storing.	• Neem contact op met de dienst na verkoop.
F7	• Motorstoring. • Neem contact op met de dienst na verkoop.
FA	• Waterniveau sensorfout.	• Neem contact op met de dienst na verkoop.
FCOfFC1ofFC2	• Abnormale communicatiefout.	• Neem contact op met de dienst na verkoop.
Unb	• Lading niet in evenwicht fout.	• Controleer en breng de lading in even-wicht in de trommel.Verminder de lading.

9.3 Probleemoplossen zonder weergavecode

Probleem Oorzaak Oplossing
Wasmachine werkt niet.	Programma is nog niet gestart.Deur is niet correct gesloten.Machine is niet ingeschakeld.Stroompanne.Kinderslotfunctie ingeschakeld.	Controleer het programma en start het.Schakel de machine aan.Controleer de voeding.Schakel kinderslot uit.
Wasmachine niet gevuld met water.	Geen water.Inlaatslang is gebogen.Inlaatslangfilter is geblokkeerd.Waterdruk is minder dan 0,03 MPa.Deur is niet correct gesloten.Watertoevoer defect.	Controleer de waterkraan.Controleer de inlaatslang.Verwijder de blokkering uit het inlaatslangfilter.Controleer de waterdruk.Controleer de watertoevoer.
De machine drai-neert terwijl ze wordt opgevuld.	De afvoerslang hangt lager dan 80 cm.Het uiteinde van de afvoerslang kan in het water hangen.	Zorg ervoor dat de afvoerslang correcte geïnstalleerd is.Zorg ervoor dat de afvoerslang niet in het water hangt.
Fout tijdens draine-ring.	Afvoerslang is geblokkeerd.Het pompfilter is geblokkeerd.Het uiteinde van de afvoerslang is ho-ger dan 100 cm boven de vloer.	U moet de blokkering verwijde-ren uit de afvoerslang.Reinig het pompfilter.Zorg ervoor dat de afvoerslang correcte geïnstalleerd is.
Sterke trillingen tijdens het centrifugeren.	Niet alle transportbouten werden verwijderd.Het apparaat staat niet op een stevige ondergrond.De lading in de machine is niet correct.	Verwijder alle transportbouten.Zorg voor een stevige ondergrond en een genivelleerde plaatsing.Controleer het gewicht en het evenwicht van de lading.
Programma stopt voor het einde van de wascyclus.	Water of elektrische fout.	Controleer de stroom- en wa-tertoevoer.
De machine stopt gedurende een be-paalde periode.	• Het apparaat geeft een foutcode weer.• Probleem omwille van het lading-patroon.• Programma voert de spoelcyclus uit.	• Overweeg de weergavecodes.• Verminder de lading of pas ze aan.• Annuleer het programma en start het opnieuw.
Overtollig schuim drijft in de trommelen/of de wasmiddellade.	• Wasmiddel is niet geschikt.• Controleer de wasmiddel aan-bevelingen.• Overmatig gebruik van wasmiddel.• Verminder de hoeveelheid wasmiddel.
Automatische aanpassing van de wasduur.	• Wasduur wordt aangepast.	• Dit is normaal en heeft geen impact op de werking.
Centrifugeren mislukt.	• Wasgoed niet in evenwicht.• Controleer de lading en het wasgoed en laat het zwierpro-gramma opnieuw draaien.
Ontoereikend wasre-sultaat.	• Graad van vervuiling stemt niet overeen met het geselecteerde programma.• Onvoldoende wasmiddel aanwe-zig.• Maximum lading is overschreden.• Verminder de lading.• Wasgoed was ongelijkmatig ver-deeld in de trommel.	• Selecteer een ander program-ma.• Kies het wasmiddel in overeen-stemming met de graad van vervuiling en de specifi caties van de fabrikant.• Breng het wasgoed losser aan.
Er zijn waspoeder resten aanwezig op het wasgoed.	• Onoplosbare deeltjes wasmiddel kunnen als witte puntjes achterblij-ven op het wasgoed.	• Extra spoelen uitvoeren.• Probeer de puntjes weg te bor-stelen van uw droge wasgoed.• Kies een ander wasmiddel.
Wasgoed heeft grij-ze vlekken.	• Veroorzaakt door vetten zoals oli-en, crèmes of zalfjes.	• Behandel het wasgoed vooraf met een speciaal reinigings-middel.

merking: Schuimvorming

Als er te veel schuim aanwezig is tijdens het zwieren, stopt de motor en de afvoerpomp wordt gedurende 90 seconden ingeschakeld. Als die verwijdering van het schuim niet geslaagd is na 3 pogingen eindigt het programma zonder centrifugeren.

Als de foutberichten opnieuw verschijnen, zelfs na het nemen van maatregelen, moet u het apparaat uitschakelen, de voeding loskoppelen en Neem contact op met de klanten-dienst.

9.4 In het geval van een stroomstoring

Het huidige programma en de instelling worden opgeslagen.

Als de stroom hersteld is, kunt u de bewerking hervatten.

Als een wasprogramma wordt onderbroken door een stroomstoring is de deur mechanisch geblokkeerd. Om het wasgoed uit de machine te verwijderen, mag u geen water zien in het glazen kijkvenster van de deur - Risico van brandwonden! Het waterniveau moet worden verlaagd zoals beschreven in "Pump filter". Trek niet aan de hendel (A) onder de onderhoudsklep (afb. 9-1) tot de deur met een zachte klik wordt ontgrendeld. Breng daarna alle onderdelen opnieuw aan.

merking: Ontgrendel de deur

Wanneer de wasmachine veilig is (onder het waterniveau onder het venster over een bepaalde afstand, de trommeltemperatuur minder dan 55°C, de interne trommel heeft niet gedraaid) kan de deuren van de machine ontgrendelen.

10.1. Voorbereiding

▶Verwijder het apparaat uit de verpakking.

▶ Verwijder al het verpakkingsmateriaal, inclusief de polystyreen basis, houd ze buiten het bereik van kinderen.
Wanneer u de verpakking opent, kunnen waterdruppels zichtbaar zijn op de plastic zak en het kijkvenster. Dit normale fenomeen is het resultaat van watertests in de fabriek.

merking: Weggooien van de verpakking

Houd alle verpakking buiten het bereik van kinderen en gooi ze weg op een milieuvriendelijke wijze.

10.2 OPTIONEEL: Breng trillingdemperblokken aan

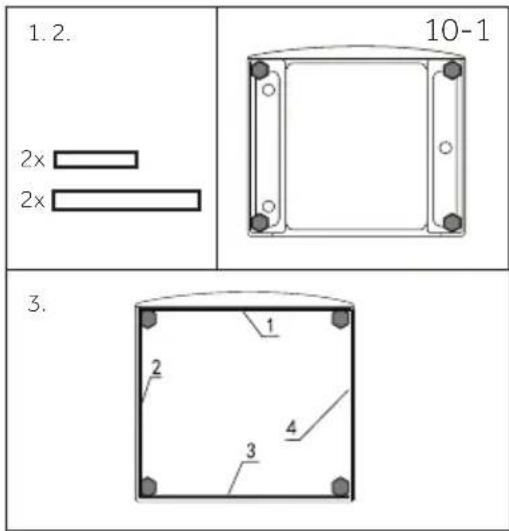

1. Wanneer u de krimpverpakking opent, zult u een aantal geluidsreductie pads zien. Deze worden gebruikt om het geluid te verminderen. (Afb. 10.-1).
2. Leg de wasmachine op de zijkant, met het kijkvenster naar boven en de onderzijde naar de operator gericht.
3. Verwijder de geluiddempende pads en verwijder de dubbelzijdige klevende beschermende folie; plak rond de onderzijde; de geluiddempende pads onder de wasmachine zoals weergegeven in Afbeelding 3 (twee langere pads in positie 1 en 3 kortere pads in positie 2 en 4). Zet de machine opnieuw recht.

10.3 Ontmantelt de transportbouten

De transportbeveiliging op de achterzijde is ontworpen om trilling dempende onderdelen in het apparaat te klemmen tijdens het transport om interne schade te voorkomen. Alle elementen (I, R, S en T, Afb. 10-2) moeten worden verwijderd voor gebruik.

1. Verwijder alle bouten (T1 - T4, afb. 10-3).

1. Verwijder alle 10 schroeven (R1 - R10) van de versteviging van de achterzijde onderaan. Verwijder de verstevigingen (S1 en S2) van de machine(Fig. 10-4).*HW100/120-B...
2. Verwijder de 2 metalen staven l1 en l2 (afb. 10-5). *HW100/120-B...
3. Vul de 6 openingen met afdichtpluggen (afb. 10-6).

merking: Bewaren op een veilige plaats

Houd de transportbouten op een veilige plaats voor later gebruik. Als het apparaat moet worden verplaatst, moet u eerst de bouten opnieuw monteren.

10.4 Het apparaat verplaatsen

Als de machine naar een verre locatie moet worden verplaatst, moet u de transportbou- ten opnieuw aanbrengen die u hebt verwijderd voor de installatie om schade te vermij- den:

10.5 Het apparaat uitlijnen

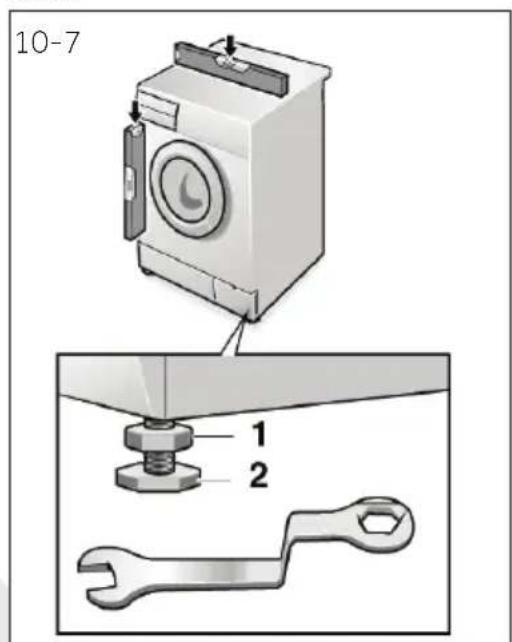

Pas alle voetjes aan (Afb. 10-7) om een volledige horizontale positie te bereiken. Dit herleidt de trillingen en dus het lawaai tot een minimum tijdens het gebruik. Dit vermindert ook de slijtage. We raden aan een waterpas te gebruiken voor de bijstelling. De vloer moet zo stabiel en vlak mogelijk zijn.

1. Schroef de borgmoer (1) los met een sleutel.
2. Pas de hoogte aan door te draaien aan de voetjes (2).
3. Draai de borgmoer (1) aan tegen de behuizing.

10.6 Draineerwater verbinding

Bevestig de waterafvoerslang correct op de leidingen. De slang moet een punt bereiken tussen 80 en 100 cm boven de onderste lijn van het apparaat! Indien mogelijk, moet u de afvoerslang altijd bevestigd houden met de klep op de achterzijde van het apparaat.

WAARSCHUWING!

• Gebruik enkel het geleverde slangenset voor de aansluiting.
  ▶U mag nooit oude slangensets opnieuw gebruiken!
  ▶Uitsluitend aansluiten op een toevoer van koud water.
  ▶ U moet controleren of het water zuiver en helder is voor u de verbinding tot stand brengt.

De volgende verbindingen zijn mogelijk:

10.6.1 Afvoerslang naar gootsteen

▶Hang de afvoerslang met de U-beugel over de rand van een voldoende grote wastafel (afb. 10-8).
▶Bescherm de U-beugel voldoende tegen slippen.

10.6.2 Afvoerslang naar afvalwaterverbinding

▶De interne diameter van de standpijp met ventilatieopening moet minimum 40 mm zijn.
▶Plaats de afvoerslang ca. 80-100 mm in de afval-waterleiding.
▶Bevestig de U-beugel en zorg dat deze niet kan bewegen (afb. 10-9).

10.6.3 Afvoerslang naar wastafel aansluiting

▶De verbinding moet boven de sifon
▶Een tapkraanverbinding wordt gewoonlijk afgesloten met een dop (A). Deze moet worden verwijderd om slecht functioneren te voorkomen (afb. 10-10).
▶Beveilig de afvoerslang met een klem.

De afvoerslang moet ondergedompeld zijn in water en ze moet beveiligd worden en lekvrij zijn. Als de afvoerslang op de vloer wordt geplaatst of als de leiding op minder dan 80 cm hoog wordt aangebracht, zal de wasmachine doorlopend blijven draineren terwijl ze word opgevuld (zelf-overheveling).
- Afvoerslang mag niet worden verlengd. Indien noodzakelijk neemt u contact op met de dienst na verkoop.

10.7 Zoetwater verbinding

Zorg ervoor dat de pakkingen ingevoegd zijn.

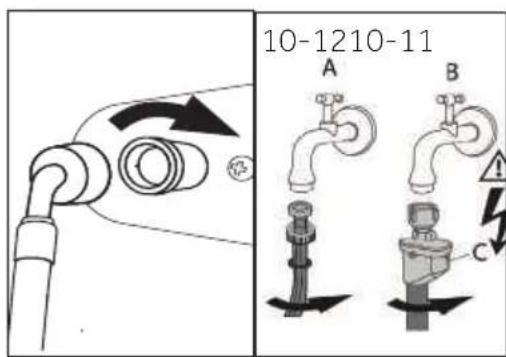

1. Verbind de waterinlaatslang met het gehoekte uiteinde op het apparaat (Afb. 10-11). Schroef de schroeven vast met de hand.
2. Het andere uiteinde wordt verbonden op een waterkraan met een 3/4" draad (Afb. 10-12).

Voor elke aansluiting moet u controleren of:

▶het elektrisch net, stopcontact en de zekeringen overeenstemmen met de informatie op het naamplaatje.
▶het stopcontact geaard is en er geen multi-stekker of verlengsnoer wordt gebruikt.
▶de stekker en het stopcontact overeenstemmen.

▶ Enkel UK: De UK stekker voldoet aan de BS1363A norm.

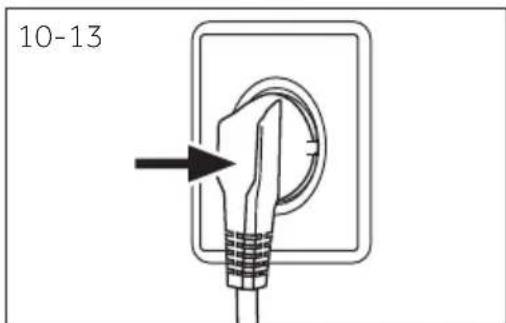

Steek de stekker in het stopcontact (afb. 10-13).

WAARSCHUWING!

Zorg er altijd voor dat alle verbindingen (voeding, afvoer- en zoetwaterslag) stevig zijn aangebracht en dat ze droog zijn en geen lekken vertonen!
Zorg ervoor dat deze onderdelen nooit worden samengedrukt, verwrongen of gebogen
- Als het netsnoer beschadigd is, moet het worden vervangen door de onderhoudsagent (zie garantiekaart) om elk risico uit te sluiten. .

11.1 Productfi che conform regel EU Nr. 1061/2010

Naam of handelsmerk leveranciers Haier
Model-identifi catie van de leverancier	HW80-B14979/SHW100-B14979/SHW120-B14979/S
Nominaal vermogen (kg) 8/10/12
Energie effi ciëntieklasse A+++
Energieverbruik per jaar (AEcin kWh/jaar)1)	119 / 129 / 165
Energieverbruik van standaard katoenprogramma 60°C, volledige lading (kWu/cyclus)	0,54 / 0,58 / 0,76
Energieverbruik van standaard katoenprogramma 60°C, gedeel-telijke lading (kWu/cyclus)	0,53 / 0,58 / 0,78
Energieverbruik van standaard katoenprogramma 40°C, gedeel-telijke lading (kWu/cyclus)	0,50 / 0,55 / 0,65
Gewogen stroomverbruik op de uitgeschakeld modus (W) 0,40 / 0,41 / 0,48
Gewogen stroomverbruik op de ingeschakeld gelaten modus (W) 0,48 / 0,45 / 0,50
Waterverbruik per jaar (AWcin L/jaar)2)	8360 / 10560 / 10750
Centrifugeren effi ciëntieklasse3)	B
Max. centrifugeren tr/min4)	1351
Resterende vochtigheid (%)4)	53
Standaard 60°C katoenprogramma5)	Eco 40-60 + 60°C8) + max. spin
Standaard 40°C katoenprogramma5)	Eco 40-60 + 40°C8) + max. spin
Programmaduur van katoen 60°C volledige lading (min) 280 / 280 / 295
Programmaduur van katoen 60°C gedeeltelijke lading (min) 275 / 280 / 295
Programmaduur van katoen 40°C gedeeltelijke lading (min) 275 / 270 / 260
Duur van de ingeschakeld gelaten modus (Tin min)6)	3
Lucht geluidssignaal (wassen/centrifugeren) in dB(A) re 1pW7)	54/69
Type	vrijstaand

1) Op basis van 220 standaard wascycli voor katoenprogramma's aan 60°C en 40°C met een volle of een gedeeltelijke ladingen het verbruik van de lage-stroom modi. Het reële energieverbruik hangt af hoe het apparaat wordt gebruikt.
2) Op basis van 220 standaard wascycli voor katoenprogramma's aan 60 °C en 40 °C met een volle of een gedeeltelijke lading. Het reële waterverbruik hangt af hoe het apparaat wordt gebruikt
3) Klasse G is de minst efficiënte en Klasse A is de meest efficiënte.
4) Op basis van het standaard 60 °C katoenprogramma met een volle lading en het standaard 40 °C katoenprogramma met een gedeeltelijke lading
5) "Standaard 60 °C katoenprogramma" en "standaard 40 °C katoenprogramma" zijn standaard wasprogramma's waar de informatie op het etiket en de fiche van toepassing is. Deze programma's zijn geschikt om normaal vuil wasgoed te wassen en ze zijn de meest efficiënte programma's met betrekking tot de combinatie van energie- en waterverbruik.
6) Als er een stroom beheersysteem aanwezig is.
7) Op basis van het standaard 60°C katoenprogramma met een volle lading.
8) Ga naar de Europese standaard testprocedure (Selecteer Eco 40 60, raak de snelheid-toets aan gedurende 5 seconden. Selecteer de temperatuur en de maximumsnelheid nadat de temperatuurfunctie verschijnt.)

11.2 Bijkomende technische gegevens

	HW80-B14979 / HW100-B14979 / HW120-B14979 HW80-B14979S/ HW100-B14979S / HW120-B14979S
Afmetingen (HxBxD in mm)	850x460x595 / 850x530x595 / 850x600x595
Voltage in V 220-240 V~/50Hz
Stroom in A 10
Max vermogen in W 2000
Waterdruk in MPa 0,03≤P ≤1
Nettogewicht in kg 72 / 77 / 80

11.3 Normen en richtlijnen

Dit product stemt overeen met de vereisten van alle toepasselijke EU-richtlijnen met de overeenstemmende geharmoniseerde normen die gelden voor de CE-markering.

We raden onze Haier klantendienst aan en het gebruik van originele reserveonderdelen. Als u een probleem ondervindt met uw apparaat moet u eerst de sectie PROBLEEMOPLOSSEN controleren.

Als u daar geen oplossing vindt, kunt u contact opnemen met

▶uw lokale verkoper of

de Onderhoud & Ondersteuning zone op www.haier.com waar u telefoonnummers en veelgestelde vragen kunt vinden en waar u uw service claim kunt activeren.

Wanneer u contact opneemt met onze service moet u de volgende informatie bij de hand hebben.

De informatie staat vermeld op het naamplaatje.

Model ____

Serienr. ____

Controleer ook het garantiekaartje dat wordt geleverd met het product met betrekking tot de garantie.

Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa:

Europese Haier adressen
Land* Postadres	Land* Postadres
Italië	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALIË	Frankrijk	Haier France SAS53 BoulevardOrnano – Pleyad 393200 Saint DenisFRANKRIJK
Spanje Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPANJE	België-FRBelgië-NLNederlandLuxemburg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIË
Duitsland Oostenrijk	Haier Allemagne GmbHKonrad-Zuse-Platz 681829 MUNICHDUITSLAND	PolenTsjechiëHongarijeGriekenlandRoemeniëRusland	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLEN
Verenigd Koninkrijk	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK

*Voor meer informatie verwijzen wij naar www.haier.com
