| Producttype | Snoerloze slagmoersleutel |
| Merk | Makita |
| Model | DTW1001Y1J |
| Voedingsbron | Accu (18V DC) |
| Accucompatibiliteit | BL1815N, BL1820, BL1820B, BL1830, BL1840, BL1850, BL1840B, BL1850B |
| Bevestigingscapaciteit (standaardbout) | M12 - M30 |
| Bevestigingscapaciteit (hogesterktebout) | M10 - M24 |
| Onbelaste snelheid (hard) | 0 - 1.800 min⁻¹ |
| Slagen per minuut (hard) | 0 - 2.200 min⁻¹ |
| Slagen per minuut (middel) | 0 - 2.000 min⁻¹ |
| Slagen per minuut (zacht) | 0 - 1.800 min⁻¹ |
| Slagkrachtinstellingen | 3 niveaus (hard, middel, zacht) |
| Vierkantaandrijving maat | 19 mm (3/4") |
| Totale lengte | 229 mm |
| Nettogewicht (met accu) | 3,4 kg |
| Geluidsdrukniveau | 98 dB(A) |
| Trillingsemissie (slagaandraaien) | 15,5 m/s² (K=2,0 m/s²) |
| Veiligheidskenmerken | Elektrische schokbeveiliging, gehoorbescherming aanbevolen, overbelastingsbeveiliging, accubeschermingssysteem |
| Meegeleverde accessoires | Impactdop (optioneel), haak, ring (modelspecifiek) |
| Onderhoud | Reinigen met een droge doek; geen oplosmiddelen gebruiken |
| Beoogd gebruik | Bevestigen van bouten en moeren |
Veelgestelde vragen - DTW1001Y1J MAKITA
Gebruikersvragen over DTW1001Y1J MAKITA
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Boormachine schroevendraaier in PDF-formaat gratis! Vind uw handleiding DTW1001Y1J - MAKITA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. DTW1001Y1J van het merk MAKITA.
GEBRUIKSAANWIJZING DTW1001Y1J MAKITA
- In verband met ononderbroken research en ontwikkeling, behouden wij ons het recht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.
• De technische gegevens van de accu kunnen van land tot land verschillen.
• Gewicht, inclusief accu, volgens de EPTA-procedure 01/2003
Gebruiksdoeleinden
Dit gereedschap is bedoeld voor het vastdraaien van bouten en moeren.
Model DTW800: Dit gereedschap is tevens bedoeld voor boren in hout.
Geluidsniveau
De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN60745:
Model DTW1001
Geluidsdrukniveau ( L_pA ): 98 dB (A)
Geluidsvermogenniveau (LWA): 109 dB (A)
Onzekerheid (K): 3 dB (A)
Model DTW1002
Geluidsdrukniveau ( L_pA ): 97 dB (A)
Geluidsvermogenniveau (LWA): 108 dB (A)
Onzekerheid (K): 3 dB (A)
Model DTW800
Geluidsdrukniveau ( L_pA ): 95 dB (A)
Geluidsvermogenniveau (LWA): 106 dB (A)
Onzekerheid (K): 3dB (A)
De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745:
Model DTW1001
Gebruikstoepassing: bevestigen met behulp van slagwerking van bevestigingsmiddelen tot de maximale capaciteit van het gereedschap
Trillingsemissie (a _n ): 15,5 m/s ^2
Onzekerheid (K): 2,0m/s²
ModelDTW1002
Gebruikstoepassing: bevestigen met behulp van slagwerking van bevestigingsmiddelen tot de maximale capaciteit van het gereedschap
Trillingsemissie (a _n ): 18,0m/s ^2
Onzekerheid (K): 1,5m/s²
Model DTW800
Gebruikstoepassing: bevestigen met behulp van slagwerking van bevestigingsmiddelen tot de maximale capaciteit van het gereedschap
Trillingsemissie ( a_n ): 24,0m/s ^2
Onzekerheid (K): 2,0m/s²
OPMERKING: De opgegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.
OPMERKING: De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstelling.
⚠ WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap wordt gebruikt.
⚠ WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).
EU-verklaring van conformiteit
Alleen voor Europese landen
Makita verklaart hierbij dat de volgende machine(s):
Aanduiding van de machine: Accuslagmoersleutel
Modelnr./Type: DTW1001, DTW1002, DTW800
Voldoet aan de volgende Europese richtlijnen: 2006/42/EU
Ze zijn gefabriceerd in overeenstemming met de volgende norm of genormaliseerde documenten: EN60745 Het technisch documentatiebestand volgens 2006/42/EU is verkrijgbaar bij:
Makita, Jan-Baptist Vinkstraat 2, 3070, België 13.5.2015
Yasushi Fukaya
Directeur
Makita, Jan-Baptist Vinkstraat 2, 3070, België
Algemene veiligheidswaarschuwingen voor elektrisch gereedschap
⚠ WAARSCHUWING: Lees alle veiligheids-waarschuwingen en alle instructies. Het niet vol-gen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.
De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).
Veiligheidswaarschuwingen voor een accuslagmoersleutel
- Houd elektrisch gereedschap vast bij het geïsoleerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het bevestigingsmateriaal in aanraking kan komen met verborgen bedrading. Wanneer bevestigingsmaterialen in aanraking komen met onder spanning staande draden, zullen de niet-geïsoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.
- Draag oorbeschermers.
- Controleer de slagdop nauwkeurig op slijtage, scheuren of beschadiging alvorens deze op het gereedschap te monteren.
- Houd het gereedschap stevig vast.
- Zorg ervoor dat u stevig staat op een vast ondergrond. Bij gebruik van het gereedschap op een hoge plaats dient u ervoor te zorgen dat niemand beneden u aanwezig is.
- Het juiste aandraaimoment kan verschillen afhankelijk van de soort en maat van de bout. Controleer het aandraaimoment met een momentsleutel.
- Gebruik hulphandgreep (hulphandgrepen), indien bij het gereedschap geleverd. Verliezen van de macht over het gereedschap kan letsel veroorzaken.
- Houd elektrisch gereedschap alleen vast aan de geïsoleerde handgrepen wanneer de kans bestaat dat het werktuig in aanraking komt met verborgen bedrading. Wanneer boor-/snijhulp-middelen in aanraking komen met onder spanning staande draden, zullen de niet-geïsoleerde meta-len delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.
- Houd uw handen uit de buurt van draaiende onderdelen.
- Raak direct na uw werk het boorbit of het werkstuk niet aan. Zij kunnen bijzonder heet zijn en brandwonden op uw huid veroorzaken.
- Bepaalde materialen kunnen giftige chemicaliën bevatten. Vermijd contact met uw huid en zorg dat u geen stof inademt. Volg de veiligheidsvoorschriften van de fabrikant van het materiaal.
BEWAAR DEZE VOORSCHRIFTEN.
⚠ WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht.
VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.
Belangrijke veiligheidsinstructies voor een accu
- Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.
- Neem de accu niet uit elkaar.
- Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.
- Als elektrolyt in uw ogen is terechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.
- Voorkom kortsluiting van de accu:
(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brandwonden, en zelfs defecten.
- Bewaar het gereedschap en de accu niet op plaatsen waar de temperatuur kan oplopen tot 50°C of hoger.
- Werp de accu nooit in het vuur, ook niet wanneer hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.
- Wees voorzichtig dat u de accu niet laat vallen en hem niet blootstelt aan schokken of stoten.
- Gebruik nooit een beschadigde accu.
- Volg bij het weggooien van de accu de plaatselijke voorschriften.
BEWAAR DEZE INSTRUCTIES.
LET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van niet-originele accu's, of accu's die zijn gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade veroorzaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.
Tips voor een maximale levensduur van de accu
- Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.
- Laad een volledig opgeladen accu nooit opnieuw op. Te lang opladen verkort de levensduur van de accu.
- Laad de accu op bij een omgevingstemperatuur tussen 10°C en 40°C. Laat een warme accu afkoelen alvorens hem op te laden.
- Laad de accu op als u deze gedurende een lange tijd (meer dan zes maanden) niet gaat gebruiken.
BESCHRIJVING VAN DE FUNCTIES
ALET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.
De accu aanbrengen en verwijderen
ALET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert.
ALET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen deze uit uw handen glippen en het gereedschap of de accu beschadigen, of kan persoonlijk letsel worden veroorzaakt.
▶ Fig.1: 1. Rood deel 2. Knop 3. Accu
Om de accu te verwijderen verschuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accu uit het gereedschap.
Om de accu aan te brengen lijnt u de lip op de accu uit met de groef in de behuizing en duwt u de accu op zijn plaats. Steek de accu zo ver mogelijk in het gereedschap tot u een klikgeluid hoort. Als u het rode deel aan de bovenkant van de knop kunt zien, is de accu niet goed aangebracht.
ALET OP: Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.
⚠LET OP: Breng de accu niet met kracht aan.
Als de accu niet gemakkelijk in het gereedschap kan worden geschoven, wordt deze niet goed aangebracht.
Accubeveiligingssysteem
Lithiumionaccu met ster-merkteken
▶ Fig.2: 1. Ster-merkteken
Lithiumionaccu's met een ster-merkteken zijn voorzien van een beveiligingssysteem. Dit systeem sluit automatisch de voeding naar het gereedschap af om de levensduur van de accu te verlengen.
Het gereedschap kan tijdens gebruik automatisch stoppen wanneer het gereedschap en/of de accu aan één van de volgende omstandigheden wordt blootgesteld:
Overbelasting:
Als het gereedschap wordt gebruikt op een manier die een abnormaal hoge stroomsterkte vergt.
Schakel in dat geval het gereedschap uit en stopt u met de toepassing waardoor het gereedschap overbelast raakte. Schakel vervolgens het gereedschap in om het weer te starten.
Als het gereedschap niet start, kan de accu oververhit zijn. In die situatie laat u de accu eerst afkoelen voordat u het gereedschap opnieuw inschakelt.
Onvoldoende accuspanning:
De resterende acculading is te laag en het gereedschap start niet. In dat geval verwijdert u de accu en laadt u die opnieuw op.
De resterende acculading controleren
Alleen voor accu's waarvan het modelnummer eindigt op "B".
▶ Fig.3: 1. Indicatorlampjes 2. Testknop
Druk op de testknop op de accu om de resterende acculading te zien. De indicatorlampjes branden gedurende enkele seconden.
| Indicatorlampjes Resterende | acculading | ||
| Brandt Uit Knippert | |||
| 75% tot 100% | |||
| 50% tot 75% | |||
| 25% tot 50% | |||
| 0% tot 25% | |||
| Laad de accu op. | |||
| Er kan een storing zijn opgetreden in de accu. | |||
OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschilt van de werkelijke acculading.
De trekkerschakelaar gebruiken
▶ Fig.4: 1. Trekkerschakelaar
ALET OP: Alvorens de accu in het gereedschap te plaatsen, moet u altijd controleren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert naar de stand "OFF".
Om het gereedschap te starten, knijpt u gewoon de trekkerschakelaar in. Hoe harder u de trekkerschakelaar inknijpt, hoe sneller het gereedschap draait. Laat de trekkerschakelaar los om het gereedschap te stoppen.
OPMERKING: Het gereedschap stopt automatisch wanneer u de trekkerschakelaar gedurende ongeveer 6 minuten ingeknepen houdt.
De lamp op de voorkant gebruiken
ALET OP: Kijk niet direct in het lamplicht of in de lichtbron.
▶ Fig.5: 1. Lamp
▶ Fig.6: 1. Knop
Om de lampstatus in te schakelen, houdt u de knop gedurende één seconde ingedrukt. Om de lampstatus uit te schakelen, houdt u de knop nogmaals gedurende één seconde ingedrukt. Als de lampstatus is ingeschakeld, knijpt u de trekkerschakelaar in om de lamp in te schakelen. Om uit te schakelen, laat u hem los. Ongeveer 10 seconden nadat u de trekkerschakelaar hebt losgelaten, gaat de lamp uit.
Wanneer de lampstatus uitgeschakeld is, zal de lamp niet gaan branden, ook al knijpt u de trekkerschakelaar in.
OPMERKING: Om de lampstatus te controleren, knijpt u de trekkerschakelaar in. Als de lamp gaat branden wanneer u de trekkerschakelaar inkrijpt, is de lampstatus ingeschakeld. Als de lamp niet gaat branden, is de lampstatus uitgeschakeld.
OPMERKING: Wanneer het gereedschap oververhit is, knippert het licht gedurende een minuut waarna het LED-display uit gaat. In dat geval laat u het gereedschap afkoelen alvorens het weer in gebruik te nemen.
OPMERKING: Gebruik een droge doek om vuil van de lens van de lamp af te vegen. Wees voorzichtig dat u de lens van de lamp niet bekrast omdat dan de verlichting minder wordt.
OPMERKING: U kunt de lampstatus niet omschakelen, zolang de trekkerschakelaar wordt ingeknepen.
OPMERKING: Ongeveer 10 seconden na het losla- ten van de trekkerschakelaar kunt u de lampstatus omschakelen.
De omkeerschakelaar bedienen
▶ Fig.7: 1. Omkeerschakelaar
ALET OP: Controleer altijd de draairichting alvorens het gereedschap te starten.
ALET OP: Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandert terwijl het gereedschap nog draait, kan het gereedschap beschadigd raken.
ALET OP: Zet de omkeerschakelaar altijd in de neutrale stand wanneer u het gereedschap niet gebruikt.
Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar in vanaf kant A voor de draairichting rechtsom, of vanaf kant B voor de draairichting linksom. Wanneer de omkeerschakelaar in de neutrale stand staat, kan de trekkerschakelaar niet worden ingeknepen.
Wijzigen van de slagkracht
▶ Fig.8: 1. Instelbaar op drie standen 2. Hard 3. Gemiddeld 4. Zacht 5. Knop
U kunt de slagkracht in drie stappen instellen: hard, gemiddeld en zacht.
Zo kunt u de beste aandraaikracht voor het te verrichten werk kiezen.
Telkens wanneer u de knop indrukt, verandert het aantal slagen, in drie stappen.
Gedurende ongeveer een minuut na het loslaten van de trekkerschakelaar kunt u het slagtempo aanpassen.
Technische gegevens van elke stap in slagkracht
| Aanduiding van slagkracht op display | Maximaal aantal slagen Toepassing | |
| DTW1001 DTW1002 DTW800 | ||
Hard | 2.200 min^-1 | Aandraaien wanneer kracht en snelheid gewenst zijn. |
Gemiddeld | 2.000 min^-1 | Aandraaien wanneer u voldoende en doseerbare kracht nodig hebt. |
Zacht | 1.800 min^-1 | Vastdraaien wanneer u precies moet kunnen bijregelen bij kleine maat bouten. |

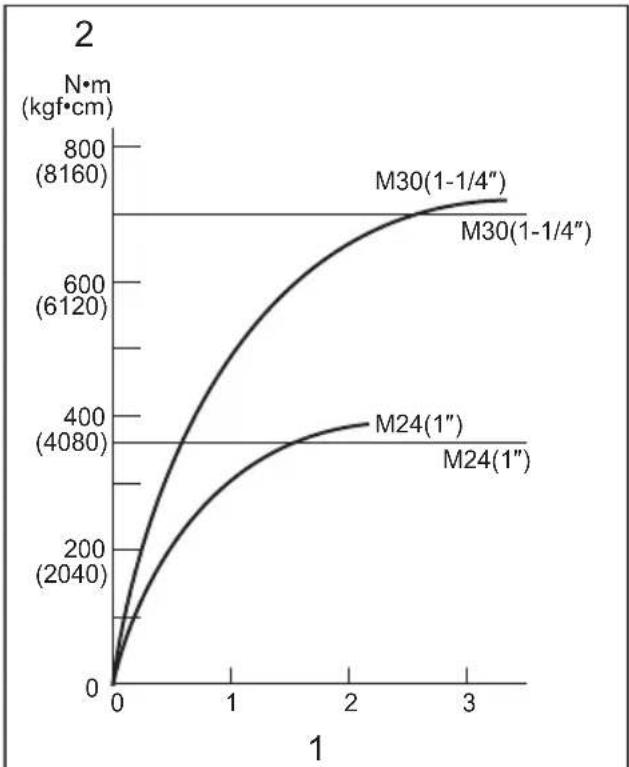

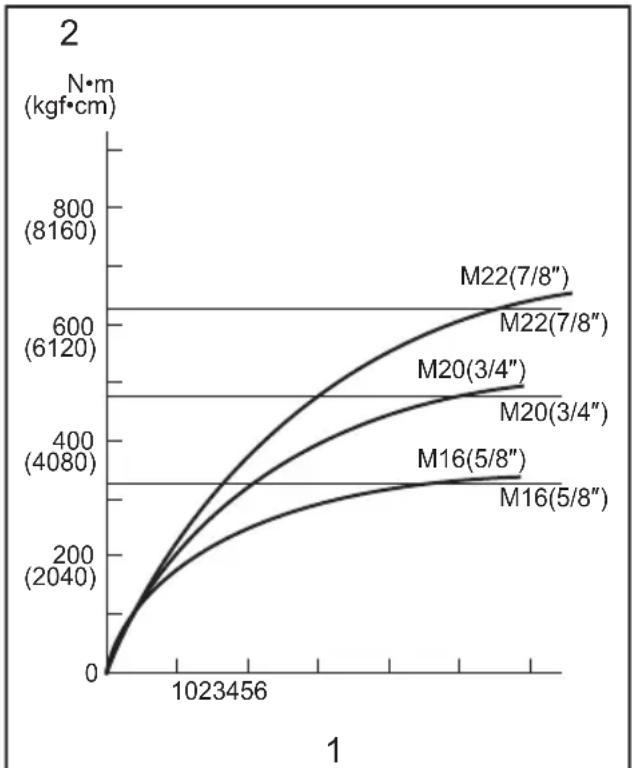

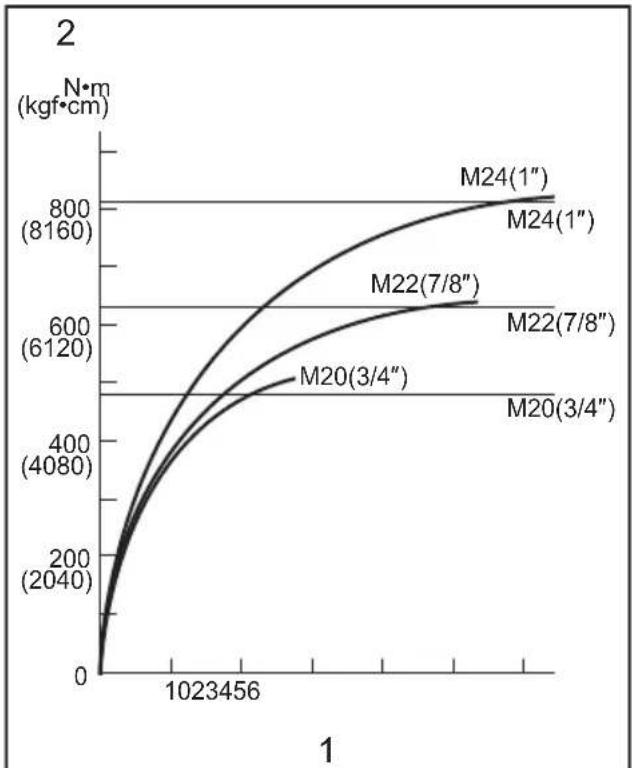

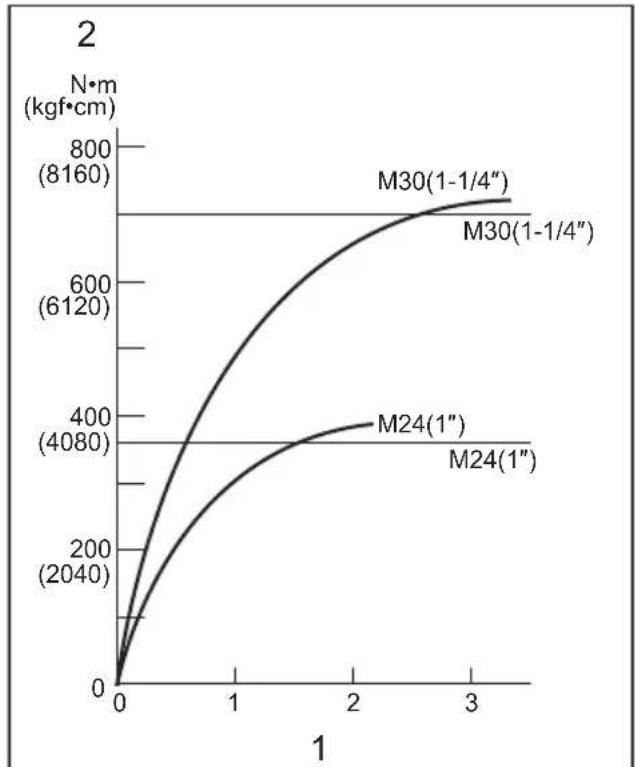

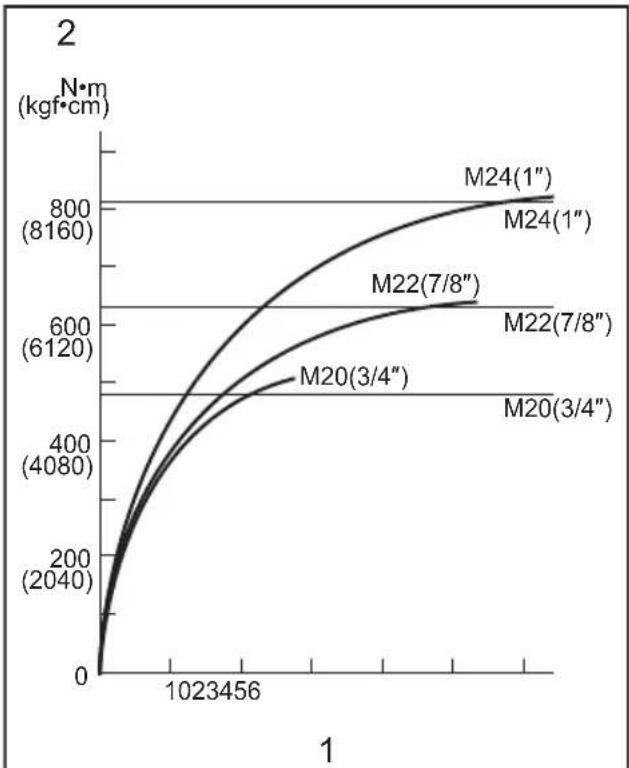

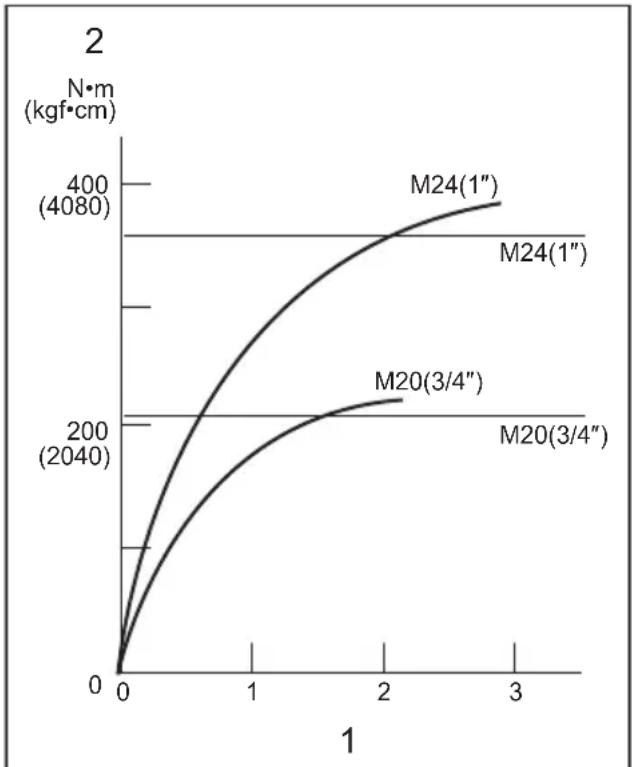

Slagkracht/boutmaat overeenkomstig overzicht (referentie)
| Aanduiding van slagkracht op display | DTW1001 DTW1002 | DTW800 | ||||
| Standaardbout | Bout met hoge trekvastheid | Standaardbout | Bout met hoge trekvastheid | Standaardbout | Bout met hoge trekvastheid | |
Hard  | M20 - M30 (3/4" - 1-1/4") | M16 - M24 (5/8" - 1") | M20 - M30 (3/4" - 1-1/4") | M16 - M24 (5/8" - 1") | M20 - M24 (3/4" - 1") | M16 - M22 (5/8" - 7/8") |
Gemiddeld  | M16 - M24 (5/8" - 1") | M12 - M20 (1/2" - 3/4") | M16 - M24 (5/8" - 1") | M12 - M20 (1/2" - 3/4") | M14 - M20 (9/16" - 3/4") | M10 - M16 (3/8" - 5/8") |
Zacht  | M12 - M20 (1/2" - 3/4") | M10 - M16 (3/8" - 5/8") | M12 - M20 (1/2" - 3/4") | M10 - M16 (3/8" - 5/8") | M12 - M16 (1/2" - 5/8") | M10 - M12 (3/8" - 1/2") |
MONTAGE
LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren.
Selecteren van de juiste slagdop
Gebruik altijd de juiste maat slagdop voor het vastdraaien van bouten en moeren. Het gebruik van een slagdop met een verkeerde maat zal een onnauwkeurig en onregelmatig aandraaimoment en/of beschadiging van de bout of moer tot gevolg hebben.
Een slagdop aanbrengen of verwijderen
Alleen voor model DTW1001, DTW1002 (optioneel accessoire)
▲LET OP: Zorg ervoor dat de slagdop en het bevestigingsdeel niet beschadigd zijn voordat u de slagdop aanbrengt.
Voor een slagdop zonder O-ring en pen
▶ Fig.9: 1. Slagdop 2. Vierkante aandrijfkop
Lijn het vierkante gat in de slagdop uit met de vierkante aandrijfkop en druk de slagdop op de vierkante aandrijfkop totdat die op zijn plaats vastklikt. Indien nodig licht aantikken.
Om de slagdop te verwijderen, trekt u deze gewoon eraf.
Voor een slagdop met O-ring en pen
Alleen voor model DTW1001
▶ Fig.10: 1. Slagdop 2. O-ring 3. Pen
Verwijder de O-ring uit de groef in de slagdop en verwijder daarna de pen uit de slagdop. Plaats de slagdop op de vierkante aandrijfkop zodat het gat in de slagdop is uitgelijnd met het gat in de vierkante aandrijfkop.
Steek de pen door het gat in de slagdop en het gat in de vierkante aandrijfkop. Breng daarna de O-ring weer op zijn oorspronkelijke plaats in de groef in de slagdop aan, zodat de pen op zijn plaats wordt gehouden.
Om de slagdop te verwijderen, voert u deze procedure in omgekeerde volgorde uit.
Aanbrengen of verwijderen van het boorbit/de dopadapter
Alleen voor model DTW800 (optioneel accessoire)
▶Fig.11
A = 11,2 mm
Gebruik uitsluitend het boorbit/de dopadapter zoals aangegeven in de afbeelding. Gebruik geen ander(e) boorbit/dopadapter.
▶ Fig.12: 1. Boorbit 2. Bus
Om het boorbit aan te brengen, trekt u de bus in de richting van de pijl en steekt u het boorbit zo ver mogelijk in de bus.
Laat daarna de bus los om het boorbit te vergrendelen.
Om het boorbit te verwijderen, trekt u de bus in de richting van de pijl en trekt u het boorbit er uit.
OPMERKING: Als het boorbit niet diep genoeg in de bus wordt gestoken, zal de bus niet naar haar oorspronkelijke positie terugkeren en zal het boorbit niet goed vastzitten. Probeer in dat geval het boorbit opnieuw erin te steken aan de hand van bovenstaande instructies.
OPMERKING: Nadat u het boorbit in de bus hebt gestoken, controleert u dat het boorbit stevig vast zit. Als het uit de bus komt, mag u het niet gebruiken.
Ring
Alleen voor model DTW800
▶ Fig.13: 1. Beugel 2. Ring 3. Bouten
De ring is handig om het gereedschap op te hangen aan een takel. Steek eerst het touw door de ring. Hang daarna het gereedschap hoog in de lucht met de takel.
▲LET OP: Alvorens de ring te gebruiken, zorgt u er voor dat de beugel en ring goed bevestigd en niet beschadigd zijn.
De haak aanbrengen
De haak is handig om het gereedschap tijdelijk op te hangen. Hij kan aan iedere zijkant van het gereedschap worden bevestigd. Om de haak te bevestigen, steekt u deze in een groef in een zijkant van de behuizing van het gereedschap en zet u hem vast met twee bouten. Om de haak eraf te halen, draait u de bouten los en haalt u de haak eraf.
BEDIENING
▲LET OP: Druk de accu altijd stevig aan totdat die op zijn plaats vastklikt. Wanneer het rode deel aan de bovenkant van de knop nog zichtbaar is, zit de accu er nog niet helemaal in. Schuif hem er helemaal in totdat het rode deel niet meer zichtbaar is. Als u dit nalaat, zou de accu uit het gereedschap kunnen vallen en uzelf of anderen kunnen verwonden.
▶Fig.15
Houd het gereedschap stevig vast en plaats de slagdop over de bout of moer. Schakel het gereedschap in en draai vast gedurende de juiste aandraaitijd. Het juiste aandraaimoment kan verschillen afhankelijk van het soort en de maat van de bout, het materiaal van het te bevestigen werkstuk, enz. De verhouding tussen het aandraaimoment en de aandraaitijd is aangegeven in de grafieken.
Model DTW1001
Juiste aandraaimoment voor een standaardbout
line
| Dimension | Value | | --------------- | --------- | | M30(1-1/4") | 8160 | | M30(1-1/4") | 6120 | | M24(1") | 4080 | | M24(1") | 2040 |- Aandraaitijd (seconden) 2. Aandraaimoment
Juiste aandraaimoment voor een bout met hoge trekvastheid
line
| Configuration | Load (kgf·cm) | | ------------- | ------------- | | M20(3/4") | 2040 | | M20(7/8") | 4080 | | M20(3/4") | 6120 | | M22(7/8") | 8160 | | M22(1") | 8160 | | M24(1") | 8160 |- Aandraaitijd (seconden) 2. Aandraaimoment
Model DTW1002
Juiste aandraaimoment voor een standaardbout
line
| Series | Value | | ------------ | --------- | | M30(1-1/4") | 8160 | | M30(1-1/4") | 6120 | | M24(1") | 4080 | | M24(1") | 2040 |- Aandraaitijd (seconden) 2. Aandraaimoment
Juiste aandraaimoment voor een bout met hoge trekvastheid
line
| Label | Value | | ----------- | --------- | | M24(1") | 8160 | | M24(1") | 8160 | | M22(7/8") | 6120 | | M22(7/8") | 6120 | | M20(3/4") | 4080 | | M20(3/4") | 4080 |- Aandraaitijd (seconden) 2. Aandraaimoment
Juiste aandraaimoment voor een standaardbout
line
| x | M24(1") | M24(1") | M20(3/4") | M20(3/4") | | ---- | ------- | ------- | --------- | --------- | | 0 | 0 | 0 | 0 | 0 | | 1 | ~250 | ~150 | ~100 | ~75 | | 2 | ~350 | ~250 | ~180 | ~160 | | 3 | ~4080 | ~350 | ~220 | ~200 |- Aandraaitijd (seconden) 2. Aandraaimoment
Juiste aandraaimoment voor een bout met hoge trekvastheid
line
| Label | Value | | ----------- | --------- | | M22(7/8") | 8160 | | M22(7/8") | 6120 | | M20(3/4") | 4080 | | M20(3/4") | 2040 | | M16(5/8") | 4080 | | M16(5/8") | 2040 |- Aandraaitijd (seconden) 2. Aandraaimoment
OPMERKING: Houd het gereedschap recht voor de bout of moer.
OPMERKING: Een buitensporig hoog aandraaimo- ment kan de bout/moer of slagdop beschadigen. Voordat u aan het werk gaat, dient u altijd even proef te draaien, om de juiste aandraaitijd voor uw bout of moer te bepalen.
OPMERKING: Als u het gereedschap onafgebroken hebt gebruikt totdat de accu helemaal leeg is, laat u het gereedschap eerst 15 minuten rusten voordat u doorgaat met een andere accu.
Het aandraaimoment wordt beïnvloed door een groot aantal verschillende factoren, waaronder de volgende. Controleer na het vastdraaien altijd het aandraaimoment met een momentsleutel.
- Wanneer de accu bijna leeg is, neemt de spanning af en vermindert het aandraaimoment.
-
Slagdop
-
Het gebruik van een slagdop van een verkeerde maat zal resulteren in een lager aandraaimoment.
-
Een versleten slagdop (slijtage aan het zes-kantig of vierkante uiteinde) zal resulteren in een lager aandraaimoment.
-
Bout
-
Zelfs wanneer het koppelcoëfficiënt overeenkomt met de boutklasse, hangt het juiste aandraaimoment af van de boutdiameter.
-
Zelfs wanneer de boutdiameters gelijk zijn, hangt het juiste aandraaimoment af van het koppelcoëfficiënt, de boutklasse en de boutlengte.
-
Door het gebruik van een universeelkoppeling of verlengstuk zal de aandraaikracht van de slagmoersleutel iets lager zijn. Hiervoor kunt u compenseren door wat langer aan te draaien.
- De manier van vasthouden van het gereedschap en de positie waar de schroef in het materiaal wordt gedraaid, hebben een invloed op het aandraaimoment.
- Bij lagere toerentallen wordt ook het aandraaimo- ment kleiner.
ONDERHOUD
ALET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie.
KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt.
Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruik van Makita-vervangingsonderdelen.
LET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van persoonlijke letsel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.
Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met het plaatselijke Makita-servicecentrum.
- Slagdop
- Boorbits (alleen voor model DTW800)
- Verlengstuk
• Universeelkoppeling
• Originele Makita accu's en acculaders
OPMERKING: Sommige items op de lijst kunnen zijn inbegrepen in de doos van het gereedschap als standaard toebehoren. Deze kunnen van land tot land verschillen.
ESPECIFICACIONES
| Modelo: DTW1001 DTW1002 DTW800 | |||||||
| Capacidades de apriete | Perno estándar | M12 - M30 M12 - M24 | |||||
| Perno de gran resistencia a la tracción | M10 - M24 M10 - M22 | ||||||
| Eje cuadrado 19 mm 12,7 mm – | |||||||
| Espiga del eje – 11,1 mm Hex. | |||||||
| Velocidad en vacío | Modo de impacto (Fuerte) | 0 - 1.800 min^-1 | |||||
| Modo de impacto (Medio) | 0 - 1.000 min^-1 | ||||||
| Modo de impacto (Suave) | 0 - 900 min^-1 | ||||||
| Impactos por minuto | Modo de impacto (Fuerte) | 0 - 2.200 min^-1 | |||||
| Modo de impacto (Medio) | 0 - 2.000 min^-1 | ||||||
| Modo de impacto (Suave) | 0 - 1.800 min^-1 | ||||||
| Longitud total 229 mm | |||||||
| Tensión nominal CC 18 V | |||||||
| Cartucho de batería BL1815N, | BL1820, BL1820B | BL1830, BL1840, BL1850, BL1840B, BL1850B | BL1815N, BL1820, BL1820B | BL1830, BL1840, BL1850, BL1840B, BL1850B | BL1815N, BL1820, BL1820B | BL1830, BL1840, BL1850, BL1840B, BL1850B | |
| Peso neto 3,4 kg 3,7 kg 3,3 kg 3,6 kg 3,4 kg 3,7 kg | |||||||
- Gebruiksdoeleinden
- Geluidsniveau
- Model DTW1001
- Model DTW1002
- Model DTW800
- ModelDTW1002
- EU-verklaring van conformiteit
- Alleen voor Europese landen
- Algemene veiligheidswaarschuwingen voor elektrisch gereedschap
- Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.
- Veiligheidswaarschuwingen voor een accuslagmoersleutel
- BEWAAR DEZE VOORSCHRIFTEN.
- Belangrijke veiligheidsinstructies voor een accu
- BEWAAR DEZE INSTRUCTIES.
- Tips voor een maximale levensduur van de accu
- BESCHRIJVING VAN DE FUNCTIES
- De accu aanbrengen en verwijderen
- Accubeveiligingssysteem
- Lithiumionaccu met ster-merkteken
- Overbelasting:
- Onvoldoende accuspanning:
- De resterende acculading controleren
- Alleen voor accu's waarvan het modelnummer eindigt op "B".
- De trekkerschakelaar gebruiken
- De lamp op de voorkant gebruiken
- De omkeerschakelaar bedienen
- Wijzigen van de slagkracht
- MONTAGE
- Selecteren van de juiste slagdop
- Een slagdop aanbrengen of verwijderen
- Voor een slagdop zonder O-ring en pen
- Voor een slagdop met O-ring en pen
- Alleen voor model DTW1001
- Aanbrengen of verwijderen van het boorbit/de dopadapter
- Alleen voor model DTW800 (optioneel accessoire)
- Ring
- Alleen voor model DTW800
- De haak aanbrengen
- BEDIENING
- ONDERHOUD
Merk : MAKITA
Model : DTW1001Y1J
Categorie : Boormachine schroevendraaier
