GEBRUIKSAANWIJZING ESL7740RA COMFORTLIFT ELECTROLUX

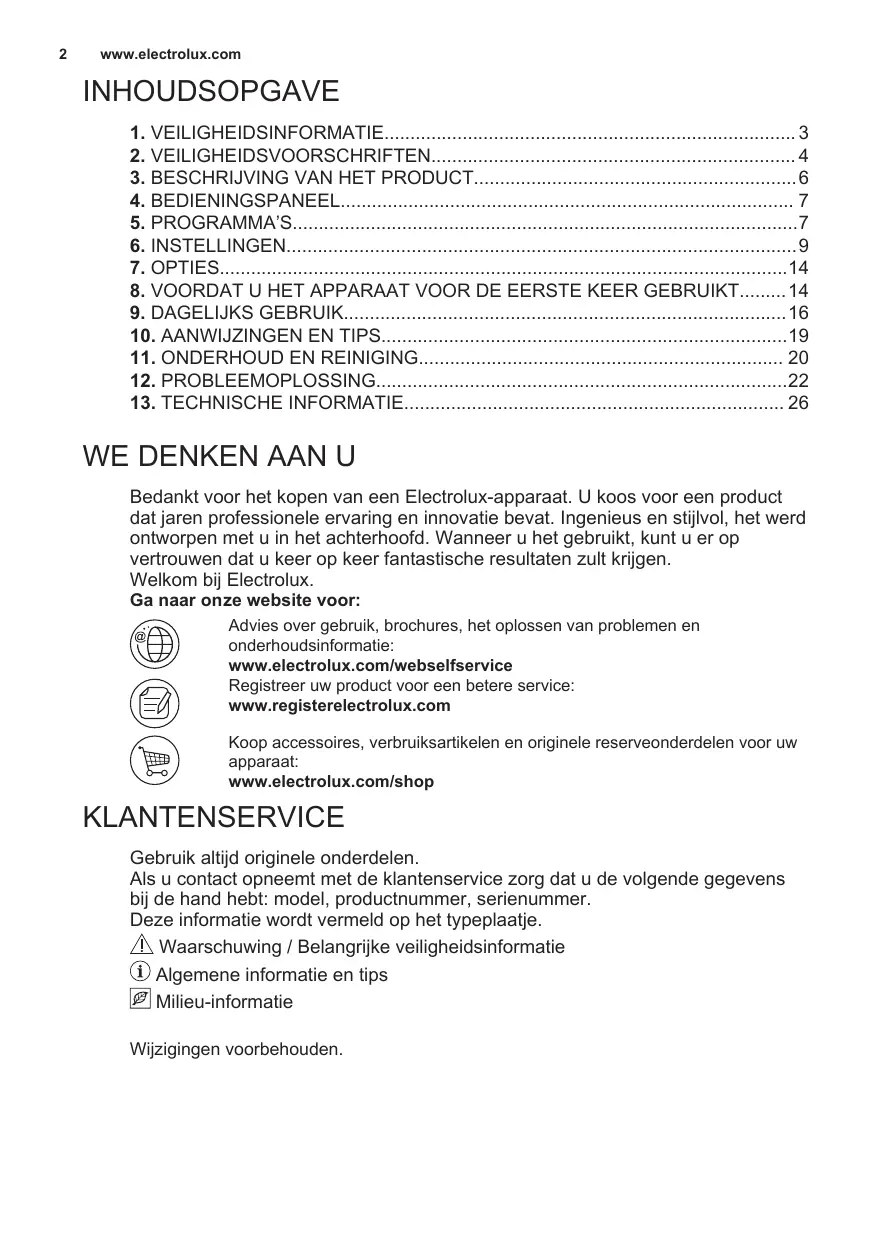

Bedankt voor het kopen van een Electrolux-apparaat. U koos voor een product dat jaren professionele ervaring en innovatie bevat. Ingenieus en stijlvol, het werd ontworpen met u in het achterhoofd. Wanneer u het gebruikt, kunt u er op vertrouwen dat u keer op keer fantastische resultaten zult krijgen. Welkom bij Electrolux. Ga naar onze website voor: Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie: www.electrolux.com/webselfservice Registreer uw product voor een betere service: www.registerelectrolux.com Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparaat: www.electrolux.com/shop KLANTENSERVICE Gebruik altijd originele onderdelen. Als u contact opneemt met de klantenservice zorg dat u de volgende gegevens bij de hand hebt: model, productnummer, serienummer. Deze informatie wordt vermeld op het typeplaatje. Waarschuwing / Belangrijke veiligheidsinformatie Algemene informatie en tips Milieu-informatie Wijzigingen voorbehouden. NEDERLANDS

VEILIGHEIDSINFORMATIE Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel of schade veroorzaakt door een verkeerde installatie of verkeerd gebruik. Bewaar de instructies altijd op een veilige en toegankelijke plaats voor toekomstig gebruik.

1.1 Veiligheid van kinderen en kwetsbare mensen

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen. Laat kinderen niet met het apparaat spelen. Houd wasmiddelen uit de buurt van kinderen. Houd kinderen en huisdieren uit de buurt van het apparaat als de deur open is. Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

Dit apparaat is bedoeld voor huishoudelijk gebruik of gelijksoortige toepassingen zoals: – boerderijen; personeelskeukens in winkels, kantoren of andere werkomgevingen; – door gasten in hotels, motels, bed & breakfast en andere woonomgevingen. De specificatie van het apparaat mag niet worden veranderd. De waterdruk (minimaal en maximaal) moet liggen tussen 0.5 (0.05) / 8 (0.8) bar (Mpa) Houd rekening met het maximale aantal 13 plaatsen.

Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen. Doe messen en bestek met scherpe punten in het bestekmandje met de punten omlaag in horizontale positie. Laat de deur van het apparaat niet open staan zonder toezicht om te voorkomen dat er iemand over struikelt. Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht. Gebruik geen waterstralen onder druk en/of stoom om het apparaat te reinigen. De ventilatie-openingen in de onderkant (indien van toepassing) mogen niet worden afgedekt door tapijt. Het apparaat moet met de nieuwe slangset worden aangesloten op een kraan. Oude slangsets mogen niet opnieuw worden gebruikt.

Verwijder alle verpakkingsmaterialen. Installeer en gebruik geen beschadigd apparaat. Installeer of gebruik het apparaat niet op een plek waar de temperatuur onder de 0°C komt. Volg de installatie-instructies op die zijn meegeleverd met het apparaat. Zorg ervoor dat het apparaat onder en naast veilige installaties wordt geïnstalleerd.

2.2 Aansluiting op het

elektriciteitsnet WAARSCHUWING! Gevaar voor brand en elektrische schokken.

Dit apparaat moet worden aangesloten op een geaard stopcontact.

Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur. Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact. Gebruik geen meerwegstekkers en verlengsnoeren. Zorg dat u de hoofdstekker en kabel niet beschadigt. Indien de voedingskabel moet worden vervangen, dan moet dit gebeuren door onze Klantenservice. Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is. Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker. Dit apparaat voldoet aan de EEGrichtlijnen. NEDERLANDS

Alleen voor VK en Ierland. Het apparaat heeft een stekker van 13 ampère. Als de zekering van de stekker verwisseld moet worden, gebruik dan zekering: 13 amp ASTA (BS 1362).

2.3 Aansluiting aan de

Beschadig de waterslangen niet. Indien buizen lang niet zijn gebruikt, er reparaties hebben plaatsgevonden of er nieuwe apparaten zijn geplaatst (watermeters, enz.), moet u, voordat de nieuwe buizen worden aangesloten, het water laten stromen tot het schoon en helder is. Zorg ervoor dat er geen zichtbare waterlekken zijn tijdens en na het eerste gebruik van het apparaat. De watertoevoerslang heeft een veiligheidsventiel en een omhulsel met een hoofdkabel aan de binnenkant.

Verwijder de borden pas uit het apparaat als het programma is voltooid. Er kan vaatwasmiddel op de borden zitten. Het apparaat kan hete stoom laten ontsnappen als u de deur opent terwijl er een programma wordt uitgevoerd. Plaats geen ontvlambare producten of gerechten die vochtig zijn gemaakt met ontvlambare producten in, bij of op het apparaat.

2.5 Binnenverlichting

WAARSCHUWING! Gevaar voor letsel.

Dit apparaat is voorzien van een binnenlamp die aan- en uitgaat met het openen en sluiten van de deur. De lamp in dit apparaat is niet geschikt voor de verlichting van huishoudelijke ruimten. Neem contact op met de klantenservice om de lamp te vervangen.

WAARSCHUWING! Gevaarlijke spanning. Als de watertoevoerslang beschadigd is, sluit dan onmiddellijk de waterkraan en haal de stekker uit het stopcontact. Neem contact op met de service-afdeling om de watertoevoerslang te vervangen.

Ga niet op de open deur zitten of staan. Vaatwasmiddel is gevaarlijk. Volg de veiligheidsinstructies op de verpakking van het vaatwasmiddel op. Speel niet met het water van het apparaat en drink het niet op. Contact opnemen met de klantenservice voor reparatie van het apparaat. Wij raden uitsluitend het gebruik van originele onderdelen aan. Zorg er als u contact opneemt met de klantenservice voor dat u de volgende informatie heeft van het typeplaatje. Model: PNC: Serienummer:

WAARSCHUWING! Gevaar voor letsel of verstikking.

Haal de stekker uit het stopcontact. Snij het netsnoer van het apparaat af en gooi dit weg. Verwijder de deurgreep om te voorkomen dat kinderen en huisdieren opgesloten raken in het apparaat.

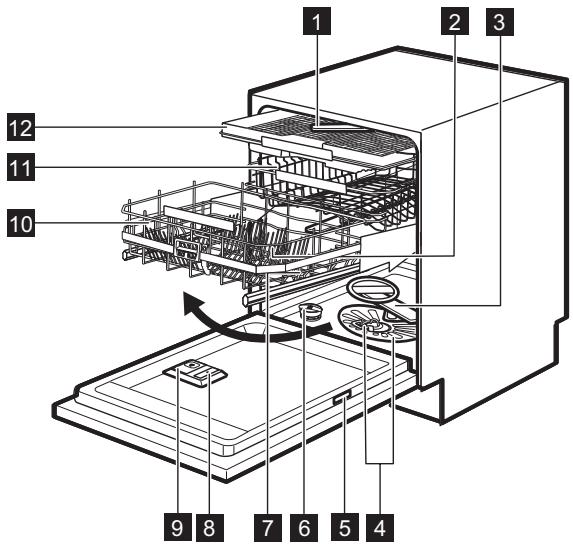

Top sproeiarm Bovenste sproeiarm Onderste sproeiarm Filters Typeplaatje Zoutreservoir Luchtopening

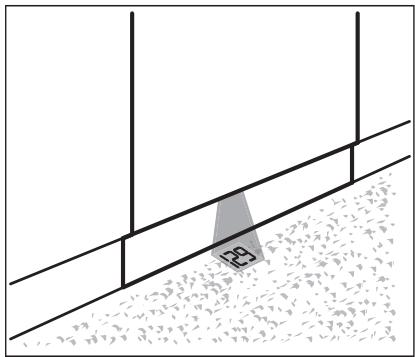

De TimeBeam is een weergave die op de vloer onder de deur van het apparaat te zien is.

• Wanneer het programma start, verschijnt de duur van het programma.
• Wanneer het programma is voltooid, wordt 0:00 en CLEAN weergegeven.
• Wanneer de uitgestelde start begint, wordt de aftelduur en DELAY zichtbaar.
• Bij een storing in het apparaat verschijnt er een alarmcode.

Glansmiddeldoseerbakje Wasmiddellade Mand Comfort Lift Bovenkorf Besteklade NEDERLANDS Als AirDry tijdens de droogfase wordt geactiveerd, is de projectie op de vloer mogelijk niet volledig zichtbaar. Raadpleeg het display van het bedieningspaneel om de resttijd van het lopende programma te controleren.

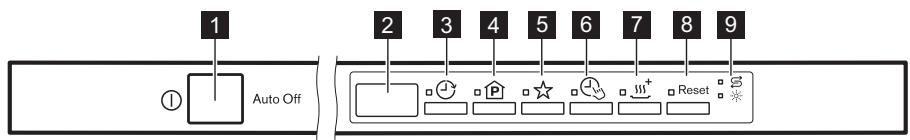

4.1 Indicatielampjes

Aanduiding Beschrijving Glansmiddelindicatielampje. Dit indicatielampje is altijd uit als het pro‐ gramma in werking is. Zoutindicatielampje. Dit indicatielampje is altijd uit als het programma in werking is.

Normaal be‐ vuild Serviesgoed en bestek Voorspoelen Wassen 50°C Spoeling Drogen

Alle Serviesgoed, bestek en pan‐ nen

Gecombineerd vervuild Serviesgoed, bestek en pan‐ nen

Sterk bevuild Serviesgoed, bestek en pan‐ nen

Voorspoelen Wassen van 45°C tot 70°C Spoeling Drogen XtraDry

Voorspoelen Wassen 50°C en 65°C Spoeling Drogen

Voorspoelen Wassen 70°C Spoeling Drogen

Pas bevuild Serviesgoed en • bestek Wassen 60°C Spoeling

1) Dit programma biedt het meest efficiënte water- en energieverbruik voor normaal vervuild

serviesgoed en bestek. (Dit is het standaard programma voor testinstituten).

2) Het apparaat detecteert de mate van vervuiling en de hoeveelheid serviesgoed in de

manden. De temperatuur en hoeveelheid water, het energieverbruik en de programmaduur worden automatisch aangepast.

3) Met dit programma kunt u een lading met gecombineerde vervuiling afwassen. Erg zwaar

vervuild serviesgoed in de onderste korf en normaal vervuild serviesgoed in de bovenste korf. De waterdruk en de watertemperatuur in de onderste korf zijn hoger dan in de boven‐ ste korf.

4) Met dit programma kunt u een pas vervuilde lading afwassen. Het biedt goede afwasre‐

sultaten in een kort tijdsbestek.

5) Met dit programma kunt u snel serviesgoed afspoelen om te voorkomen dat etensresten

vastkoeken en het apparaat gaat stinken. U hoeft voor dit programma geen afwasmiddel te gebruiken. NEDERLANDS

5.1 Verbruikswaarden

1) De druk en temperatuur van het water, de variaties in stroomtoevoer, de opties en de

hoeveelheid vaat kan de verbruikswaarden veranderen.

5.2 Aanwijzingen voor

testinstituten Stuur voor alle benodigde informatie over testprestaties een e-mail naar: info.test@dishwasher-production.com Schrijf het productnummer (PNC) op dat u op het typeplaatje vindt.

6.1 Programmakeuzemodus en

gebruikersmodus Als het apparaat in de programmakeuzemodus staat, kan een programma worden ingesteld en de gebruikersmodus worden ingevoerd. In de gebruikersmodus kunnen de volgende instellingen worden gewijzigd:

• Het niveau van de waterverzachter afgestemd op de waterhardheid.
• De activering of de deactivering van het geluidsignaal voor het programma-einde.

De selectie van de kleur voor TimeBeam. De activering of deactivering van de aanduiding leeg glansmiddelreservoir. Het niveau van het glansmiddel volgens de benodigde dosering. Het in- of uitschakelen van AirDry. Deze instellingen worden opgeslagen tot u ze weer wijzigt.

www.electrolux.com invloed hebben op de wasresultaten en het apparaat. De programmakeuzemodus instellen Hoe hoger het gehalte van deze mineralen, des te harder is het water. De waterhardheid wordt gemeten in de volgende gelijkwaardige schalen. Het apparaat staat in de programmaselectiemodus als het display het programmanummer P1 weergeeft. De waterontharder moet worden afgesteld op de hardheid van het water in uw woonplaats. Uw waterleidingbedrijf kan u informeren over de hardheid van het water in uw woonplaats. Het is belangrijk om het correcte niveau voor de waterontharder in te stellen voor goede wasresultaten. Als u het apparaat activeert, staat het meestal in de programmakeuzemodus. Maar als dit niet gebeurt, kunt u de programmakeuzemodus op de volgende manier instellen: Houd tegelijkertijd Reset ingedrukt tot het apparaat in de programmakeuzemodus staat.

6.2 De waterontharder

De waterontharder verwijdert mineralen van de watertoevoer die een nadelige Waterhardheid Duitse graden Franse graden (°dH) (°fH) mmol/l Clarke-gra‐ den Wateronthard‐ ingsniveau

1) Fabrieksinstelling.

2) Gebruik geen zout op dit niveau.

Indien u gebruik maakt van standaard vaatwasmiddel of multitabletten (met of zonder zout), stel dan het waterhardheidniveau juist in om de aanduiding voor het bijvullen van zout actief te laten. Multitabletten die zout bevatten zijn niet effectief genoeg als waterontharder. Het waterontharderniveau instellen Het apparaat moet in de programmakeuzemodus staan.

1. Houd om de gebruikersmodus in te

voeren tegelijkertijd

NEDERLANDS ingedrukt tot de indicatielampjes

instelling: bijv. = niveau 4. – De glansmiddelniveaus lopen van 0A tot 6A. – Niveau 0 = er wordt geen glansmiddel gebruikt.

gaan knipperen en het display blanco is.

3. Druk herhaaldelijk op

om de instelling te wijzigen.

4. Druk op de knop aan/uit om de

instelling te bevestigen. gaan uit. Het indicatielampje blijft knipperen. Het display toont de huidige instelling: bijv.

6.4 De aanduiding van leeg

glansmiddelreservoir = niveau 5.

3. Druk herhaaldelijk op

om de instelling te wijzigen.

4. Druk op de knop aan/uit om de

instelling te bevestigen. Met glansmiddel wordt het serviesgoed zonder vlekken of strepen gedroogd. Het glansmiddel wordt automatisch vrijgegeven tijdens de warme spoelfase.

glansmiddeldoseerbakje Met glansmiddel wordt het serviesgoed zonder vlekken of strepen gedroogd. Het glansmiddel wordt automatisch vrijgegeven tijdens de warme spoelfase. U kunt de vrij te geven hoeveelheid glansmiddel instellen tussen stand 1 (laagste hoeveelheid) en stand 6 (hoogste hoeveelheid). Niveau 0 schakelt het glansmiddeldoseerbakje uit en er wordt geen glansmiddel afgegeven. Fabrieksinstelling: stand 4. Het apparaat moet in de programmakeuzemodus staan.

gaan knipperen en het display blanco is.

gaan uit. Het indicatielampje knipperen. blijft

voeren tegelijkertijd

ingedrukt tot de indicatielampjes

gaan knipperen en het display blanco is.

1. Houd om de gebruikersmodus in te

ingedrukt tot de indicatielampjes

Schakel de aanduiding in om de glansmiddelindicator actief te houden als u standaard wasmiddel of multitabletten zonder glansmiddel bevat. Het apparaat moet in de programmakeuzemodus staan.

1. Houd om de gebruikersmodus in te

Als het glansmiddelreservoir leeg is, gaat de glansmiddelindicator branden om aan te geven dat u glansmiddel moet bijvullen. Als u multitabletten gebruikt die glansmiddel bevatten en u tevreden bent met het droogresultaat, kunt u de aanduiding voor het bijvullen van glansmiddel uitschakelen. We raden u echter aan voor de beste droogresultaten altijd glansmiddel te gebruiken. Het uitschakelen van de melding van een leeg glansmiddeldoseerbakje Het instellen van het glansmiddelniveau voeren tegelijkertijd

Het display toont de huidige

4. Druk op de knop aan/uit om de

instelling te bevestigen. Het indicatielampje blijft knipperen. Het display toont de huidige instelling: = de melding van leeg glansmiddeldoseerbakje is ingeschakeld (fabrieksinstelling).

wijzigen. om de instelling te = de melding van leeg glansmiddeldoseerbakje is uitgeschakeld.

4. Druk op de knop aan/uit om de

instelling te bevestigen.

6.6 De kleur instellen van de

TimeBeam U kunt de kleur van de TimeBeam zodanig instellen, dat het mooi bij uw keuken aansluit. Er zijn verschillende kleuren beschikbaar. De TimeBeam kan ook worden uitgeschakeld. Het apparaat moet in de programmakeuzemodus staan.

1. Houd om de gebruikersmodus in te

voeren tegelijkertijd Er klinken geluidssignalen als het apparaat een storing heeft. Het is niet mogelijk deze geluidssignalen uit te schakelen.

gaan knipperen en het display blanco is.

Na het beëindigen van het programma klinkt er tevens een geluidssignaal. Dit geluidssignaal is standaard uitgeschakeld, maar kan worden geactiveerd.

1. Houd om de gebruikersmodus in te

ingedrukt tot de indicatielampjes

gaan knipperen en het display blanco is. De indicatielampjes

gaan uit. blijft Het indicatielampje knipperen. Het display toont de huidige instelling: uit.

wijzigen. = Geluidssignaal om de instelling te = Geluidssignaal aan.

= TimeBeam uitgeschakeld. om de kleur

3. Druk herhaaldelijk op

• De verschillende kleuren worden op de keukenvloer weergegeven.

4. Druk op de knop aan/uit om de

instelling te bevestigen.

gaan uit. Het indicatielampje blijft knipperen. Op het display verschijnt een getal en de letter C. Elk nummer hoort bij een andere kleur.

Het apparaat moet in de programmakeuzemodus staan.

Het geluidssignaal voor het einde van het programma inschakelen voeren tegelijkertijd

ingedrukt tot de indicatielampjes Met deze optie kunt u het programma dat u vaak gebruikt instellen en bewaren. U kunt slechts 1 programma opslaan. Een nieuwe instelling annuleert de vorige. Het programma MyFavourite opslaan

1. Stel het programma in dat u wilt

opslaan U kunt de opties ook tegelijekrtijd met het programma instellen. NEDERLANDS

ingedrukt totdat het bijbehorende indicatielampje gaat branden. LET OP! Indien er kinderen in de buurt zijn, kan het systeem AirDry worden uitgeschakeld als u aan het einde van de cyclus de deur gesloten wilt houden. Het programma MyFavourite instellen Druk op

• Het indicatielampje MyFavourite gaat branden.
• Het nummer en de duur van het programma worden op het display weergegeven.
• Als opties samen met het programma zijn opgeslagen, gaan alle aanduidingen die verband houden met de opties aan.

AirDry biedt goede droogresultaten met minder energieverbruik.

AirDry wordt bij alle programma´s automatisch geactiveerd, met uitzondering van Gebruik om de droogresultaten te verbeteren de optie XtraDry of activeer AirDry. Het deactiveren van AirDry Het apparaat moet in de programmakeuzemodus staan.

1. Houd om de gebruikersmodus in te

voeren tegelijkertijd

ingedrukt tot de indicatielampjes

gaan knipperen en het display blanco is.

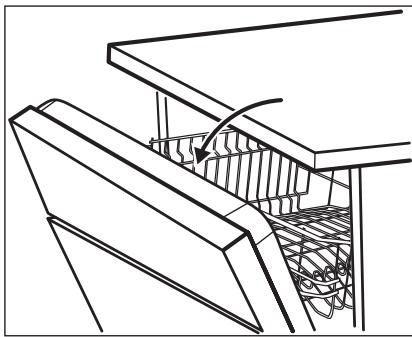

Tijdens de werking van de droogfase, wordt de deur van het apparaat door een instrument geopend. De deur blijft op een kier. LET OP! Probeer de deur van het apparaat niet binnen 2 minuten na automatisch openen te sluiten. Dit kan het apparaat beschadigen.

gaan uit. Het indicatielampje blijft knipperen. Het display toont de huidige = AirDry instelling: ingeschakeld.

om de instelling te = AirDry uitgeschakeld. wijzigen:

4. Druk op de knop aan/uit om de

instelling te bevestigen.

De gewenste opties moeten elke keer dat u een programma start worden geactiveerd. De opties kunnen niet worden in- of uitgeschakeld als een programma in werking is. Niet alle opties kunnen met elkaar worden gecombineerd. Als u opties hebt geselecteerd die niet met elkaar te combineren zijn, dan schakelt het apparaat automatisch één of meerdere opties uit. Alleen de indicatielampjes van de actieve opties blijven aan.

Activeer deze optie als u het droogresultaat een boost wilt geven. Bij het gebruik van deze optie kunnen de duur van sommige programma's, het waterverbruik en de temperatuur van de laatste spoeling worden beïnvloed. De optie XtraDry is een permanente optie voor alle programma's anders dan en hoeven niet iedere cyclus te worden gekozen. Elke keer dat wordt geactiveerd, gaat de optie XtraDry uit en moet weer handmatig worden gekozen. In andere programma´s is de instelling van XtraDry permanent en wordt in de volgende cycli automatische gebruikt. Deze configuratie kan met de tijd worden gewijzigd. Het activeren van XtraDry Druk op . Het bijbehorende indicatielampje gaat branden. Als de optie niet van toepassing is op het programma, dan gaat het bijbehorende indicatielampje niet branden of het knippert even en gaat dan uit. Het display geeft de bijgewerkte programmaduur weer.

De TimeManager maakt verkorten van de tijd van het geselecteerde programma mogelijk. De totale duur van het programma neemt met ongeveer 50% af. De wasresultaten zijn hetzelfde als bij de normale programmaduur. De droogresultaten nemen mogelijk iets af. Met deze optie verhoogt u de druk en de temperatuur van het water. De was- en droogfasen zijn korter. TimeManager is standaard uitgeschakeld, maar kan handmatig worden geactiveerd. Deze optie kan niet op hetzelfde moment met XtraDry worden gecombineerd. TimeManager activeren Druk op . Het bijbehorende indicatielampje gaat nu branden. Het display geeft de bijgewerkte programmaduur weer. Het activeren van de optie XtraDry deactiveert TimeManager.

8. VOORDAT U HET APPARAAT VOOR DE EERSTE

1. Controleer of het ingestelde

niveau van de waterontharder juist is voor de waterhardheid in uw omgeving. U kunt het niveau van de waterontharder instellen.

2. Vul het zoutreservoir.

3. Vul het glansmiddeldoseerbakje.

4. Draai de waterkraan open.

5. Start een programma om resten te

verwijderen die misschien nog in het apparaat zijn achtergebleven. Gebruik geen afwasmiddel en gebruik de mandjes niet. Als u een programma start, doet het apparaat er ongeveer 5 minuten over om de hars in de waterontharder te herladen. Het lijkt alsof het apparaat niet werkt. De wasfase start pas nadat deze procedure voltooid is. De procedure wordt periodiek herhaald.

8.1 Het zoutreservoir

LET OP! Gebruik uitsluitend zout dat specifiek is bedoeld voor gebruik in vaatwassers. Het zout wordt gebruikt om de hars in de waterontharder te herladen en voor goede wasresultaten voor dagelijks gebruik. Het zoutreservoir vullen Zorg ervoor dat de Comfort Lift leeg is en in omhoogstaande positie staat.

5. Draai de dop van het zoutreservoir

rechtsom om het zoutreservoir te sluiten. LET OP! Water en zout kunnen uit het zoutreservoir stromen als u het bijvult. Start na het bijvullen van het zoutreservoir onmiddellijk een programma om corrosie te voorkomen.

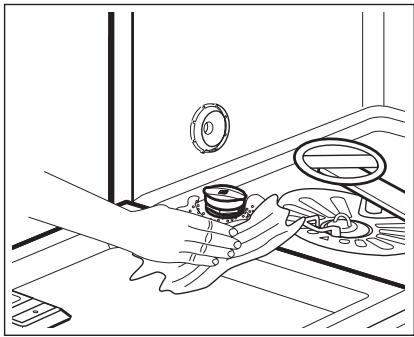

8.2 Het vullen van het

1. Draai de dop linksom om het

zoutreservoir te openen.

2. Doe 1 liter water in het zoutreservoir

(alleen de eerste keer).

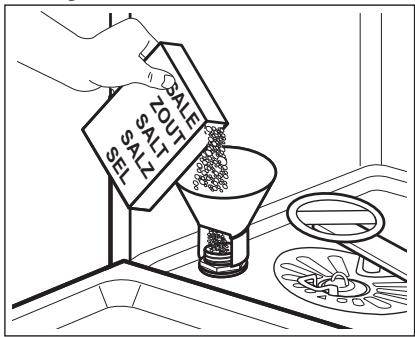

3. Vul het zoutreservoir met

4. Verwijder het zout rond de opening

van het zoutreservoir.

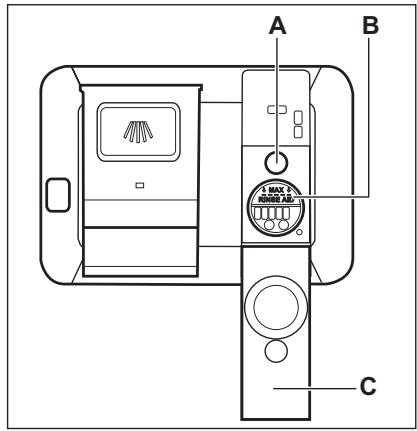

LET OP! Gebruik alleen glansmiddel voor afwasautomaten.

1. Open het deksel (C).

2. Vul het glansmiddeldoseerbakje (B)

niet verder dan de aanduiding ''MAX''.

3. Verwijder gemorst glansmiddel met

een absorberend doekje om te voorkomen dat er te veel schuim ontstaat.

4. Sluit het deksel. Zorg ervoor dat de

deksel op zijn plaats dichtklikt. Vul het glansmiddeldoseerbakje bij wanneer de indicatie (A) helder wordt. Als u multitabletten gebruikt en het droogresultaat is naar tevredenheid, kan de indicatie voor het glansmiddel worden uitgeschakeld. We raden u aan altijd glansmiddel te gebruiken voor een betere droogprestatie, zelfs in combinatie met wastabletten die glansmiddel bevatten.

9. DAGELIJKS GEBRUIK

2. Druk op de aan-/uittoets om het

apparaat te activeren. Zorg dat het apparaat in de programmakeuzemodus staat.

• Vul het zoutreservoir als het zoutindicatielampje brandt.
• Vul het glansmiddeldoseerbakje als het indicatielampje van het glansmiddel brandt.

3. Ruim de korven in.

4. Voeg vaatwasmiddel toe.

5. U dient het juiste programma in te

stellen en te starten voor het type lading en de mate van vervuiling.

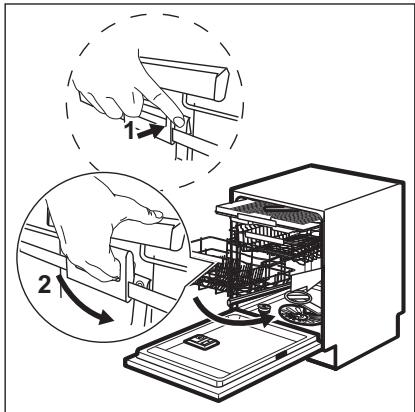

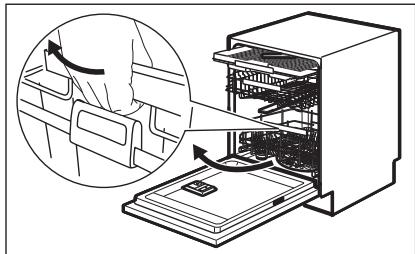

LET OP! Ga niet op het rek zitten. Oefen geen overmatige kracht uit op de vergrendelde mand. Om te zorgen voor symmetrische ontgrendeling aan beide zijden dient u het handvat volledig en de mand enigszins op te tillen totdat de mand aan beide zijden loskomt. Het mechanisme Comfort Lift zorgt ervoor dat de ondermand op wordt getild (naar het niveau van de tweede mand) en neer wordt gelaten om de vaat eenvoudig in en uit te laden. Om de ondermand uit de lage positie te nemen:

1. Trek het rek bij het handvat uit de

vaatwasser om de mand omhoog te tillen. U moet niet het handvat voor uitname gebruiken. LET OP! Laad niet met meer dan de maximale capaciteit (18 kg). LET OP! Gebruik uitsluitend vaatwasmiddelen die specifiek zijn bedoeld voor gebruik in vaatwassers De mand is op het bovenniveau automatisch vergrendeld. Laad de mand voorzichtig in en uit (raadpleeg de folder voor laden van de mand).

2. Duw de vergrendeling voor uitname

in om het mechanisme te NEDERLANDS ontgrendelen en de mand te laten zakken en verbindt het handvat voor uitname met het frame van de mand zoals aangegeven in de afbeelding. Til het handvat voor uitname en het rek omhoog.

LET OP! Gebruik uitsluitend vaatwasmiddelen die specifiek zijn bedoeld voor gebruik in vaatwassers

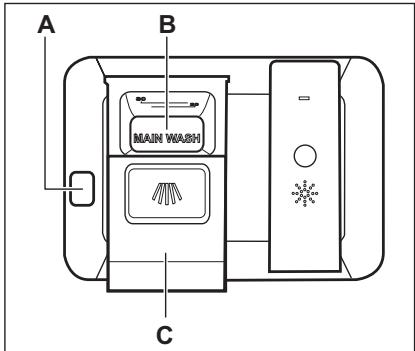

1. Druk op de ontgrendelknop (A) om

de deksel te openen (C).

2. Doe de vaatwastablet of het poeder

in het doseerbakje (B).

3. Plaats een kleine hoeveelheid van

het vaatwasmiddel in de binnenkant van de deur van het apparaat als het programma een voorwasfase heeft.

4. Sluit het deksel. Zorg ervoor dat de

deksel op zijn plaats dichtklikt.

9.3 Een programma instellen

en starten Als het handvat voor uitname omhoog is gekomen, duwt u het rek naar beneden. Het mechanisme gaat terug naar het onderste niveau (naar zijn basispositie). Er bestaan twee soorten bewegingen om het mechanisme te laten zakken, afhankelijk van de mandlading:

• Als u volledig moet laden met borden dient u de mand enigszins omlaag te duwen
• Als uw mand leeg of half gevuld is, duwt u de mand omlaag.

9.2 Vaatwasmiddel gebruiken

De Auto Off-functie Deze functie verlaagt het energieverbruik door het apparaat automatisch uit te schakelen als het niet werkt. De functie gaat werken:

• 5 minuten na voltooiing van het programma.
• Als het programma na 5 minuten nog niet is gestart. Een programma starten

1. Druk op de aan/uit-toets om het

apparaat te activeren. Zorg dat het apparaat in de keuzemodus Programma staat en de deur gesloten is.

2. Blijf op Program drukken tot de

aanduiding van het programma dat u wilt instellen verschijnt. Het display geeft de programmaduur weer.

3. Stel de bruikbare opties in.

4. Druk op Start om het programma te

• Het indicatielampje van de lopende fase gaat aan.

www.electrolux.com Een programma starten met een uitgestelde start De uitgestelde start annuleren tijdens het aftellen

1. Stel een programma in.

2. Blijf op Delay drukken tot het display

de uitgestelde tijd toont die u wilt instellen (van 1 tot 24 uur).

3. Druk op Start om het aftellen te

• Het controlelampje uitgestelde start gaat aan om de start van het aftellen te bevestigen.
• Het aftellen vindt plaats in stappen van 1 uur. Alleen het laatste uur telt af in stappen van 1 minuut. Als u de uitgestelde start annuleert, moet u het programma en de opties opnieuw instellen. Als het aftellen klaar is, start het programma en gaat het indicatielampje van de lopende fase branden. Het lampje uitgestelde start gaat uit. De deur openen als het apparaat in werking is Als u de deur opent terwijl een programma loopt, stopt het apparaat. Dit kan het energieverbruik en de programmaduur beïnvloeden. Als u de deur weer sluit, gaat het apparaat verder vanaf het punt van onderbreking. Als de deur tijdens de droogfase langer dan 30 seconden wordt geopend, stopt het lopende programma. Dit gebeurt niet als de deur wordt geopend door de functie AirDry. LET OP! Probeer de deur van het apparaat niet binnen 2 minuten nadat AirDry hem automatisch opent te openen, want dit kan schade aan het apparaat veroorzaken. Als hierna de deur gedurende nog 3 minuten wordt gesloten, beëindigt het draaiende programma. Houd tegelijkertijd Reset ingedrukt tot het apparaat in de programmakeuzemodus staat. Het programma annuleren Houd tegelijkertijd Reset ingedrukt tot het apparaat in de programmakeuzemodus staat. Controleer of er vaatwasmiddel in het vaatwasmiddelbakje aanwezig is voordat u een nieuw programma start. Einde van het programma Alle knoppen zijn inactief behalve de aan/uit knop.

1. Druk op de aan/uit-toets of wacht

totdat de Auto Off-functie het apparaat automatisch heeft uitgeschakeld. Als u de deur opent voor de activering van Auto Off, wordt het apparaat automatisch uitgeschakeld.

2. Draai de waterkraan dicht.

10. AANWIJZINGEN EN TIPS

De volgende tips zorgen voor optimale schoonmaak- en droogresultaten en helpen ook het milieu te beschermen.

Verwijder grotere etensresten van de borden en gooi ze in de vuilnisbak. Spoel de vaat niet eerst af. Gebruik indien nodig een voorwasprogramma (indien beschikbaar) of selecteer een programma met een voorwasfase. Gebruik altijd de hele ruimte van de mandjes. Zorg er bij het inladen van het apparaat voor dat de vaat helemaal kan worden bereikt en gewassen door het water uit de sproeiarmen. Zorg ervoor dat de vaat elkaar niet raakt of overlapt. U kunt apart vaatwasmiddel, glansmiddel en zout gebruiken of kiezen voor het gebruik van multitabletten (bijv. ''3in1'', ''4in1'', ''All in 1''). Volg de aanwijzing op de verpakking. U dient het juiste programma in te stellen voor het type lading en de mate van vervuiling. Het programma ECO biedt het meest efficiënte wateren energieverbruik voor normaal vervuild serviesgoed en bestek.

10.3 Wat moet u doen als u wilt

stoppen met het gebruik van multitabletten Doe het volgende voordat u begint met het gebruiken van apart wasmiddel, zout en glansmiddel.

1. Stel het hoogste niveau van de

2. Zorg ervoor dat het zout- en het

glansmiddeldoseerbakje gevuld zijn.

3. Start het kortste programma met een

spoelfase. Voeg geen afwasmiddel toe en ruim de mandjes niet in.

4. Als het programma is voltooid, wijzigt

u de waterontharder in de waterhardheid van uw omgeving.

5. Stel de hoeveelheid glansmiddel in.

6. De aanduiding leeg

glansmiddelreservoir activeren.

10.4 De korven inruimen

10.2 Gebruik van zout,

Gebruik enkel zout, glansmiddel en vaatwasmiddel voor afwasautomaten. Overige producten kunnen het apparaat beschadigen. Maar in gebieden met hard en erg hard water raden we het gebruik aan van enkelvoudig vaatwasmiddel (poeder, gel, tabletten zonder extra middelen), met afzonderlijk glansmiddel en zout voor optimale reinigings- en droogresultaten. Draai het apparaat minstens eenmaal per maand met een apparaatreiniger die hier speciaal voor bestemd is. Vaatwasmiddeltabletten lossen bij korte programma's niet geheel op. Om te voorkomen dat vaatwasmiddelresten op het servies achterblijven, raden we u aan om tabletten enkel bij lange programma's te gebruiken. Gebruik niet meer dan de juiste hoeveelheid vaatwasmiddel. Zie de instructies van de vaatwasmiddelfabrikant.

Gebruik het apparaat alleen om voorwerpen af te wassen die vaatwasbestendig zijn. Doe geen voorwerpen in het apparaat die gemaakt zijn van hout, hoorn, aluminium, tin en koper. Plaats geen voorwerpen in het apparaat die water kunnen absorberen (sponzen, keukenhanddoeken). Verwijder grotere etensresten van de borden en gooi ze in de vuilnisbak. Maak aangebrande voedselresten op de voorwerpen zachter. Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening naar beneden. Zorg er voor dat glazen andere glazen niet aanraken.

Doe bestek en kleine items in de besteklade. Leg lichte voorwerpen in het bovenrek. Zorg ervoor dat de voorwerpen niet verschuiven. Zorg er voor dat de sproeiarmen vrij kunnen ronddraaien voordat u een programma start.

10.5 Voor het starten van een

De filters schoon zijn en correct zijn geplaatst. De dop van het zoutreservoir goed dicht zit. De sproeiarmen niet zijn verstopt. Er regenereerzout en glansmiddel is toegevoegd (tenzij u gecombineerde afwastabletten gebruikt).

De positie van de items in de mandjes correct is. Het programma van toepassing is op het type lading en de mate van bevuiling. De juiste hoeveelheid afwasmiddel is gebruikt.

10.6 De rekken uitruimen

1. Laat de borden afkoelen voordat u

deze uit het apparaat neemt. Hete borden zijn gevoelig voor beschadigingen.

2. Ruim eerst het onderrek en dan het

bovenrek uit. Aan het einde van het programma kan er water aan de zijkanten en de deur van het apparaat achterblijven.

11. ONDERHOUD EN REINIGING

WAARSCHUWING! Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht. Vuile filters en verstopte sproeiarmen verminderen de wasresultaten. Controleer regelmatig de filters en reinig deze zo nodig.

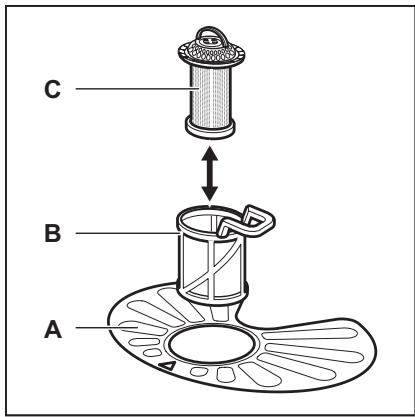

Het filtersystem bestaat uit 3 delen.

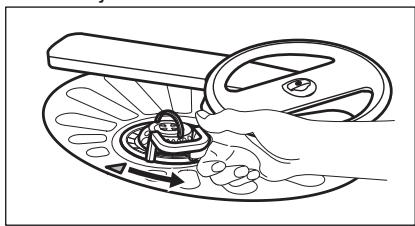

1. Draai de filter (B) linksom en

verwijder het. NEDERLANDS

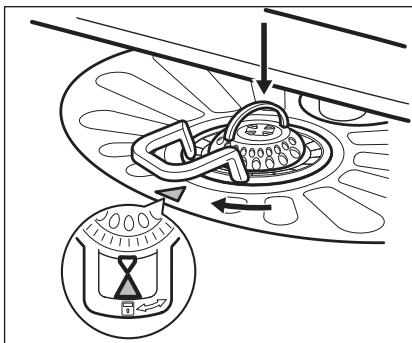

8. Plaats de filter (B) terug in de platte

filter (A). Rechtsom draaien tot het vastzit.

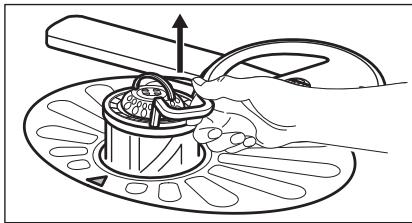

2. Verwijder de filter (C) uit de filter (B).

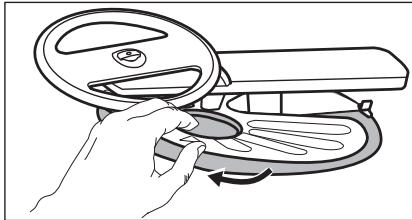

3. Verwijder de platte filter (A).

LET OP! Een onjuiste plaatsing van de filters kan leiden tot slechte wasresultaten en het apparaat beschadigen.

11.2 De bovenste sproeiarm

schoonmaken We raden u aan om de bovenste sproeiarm regelmatig schoon te maken om te voorkomen dat vuil de gaten verstopt. Verstopte gaten kunnen onbevredigende wasresultaten opleveren.

5. Zorg ervoor dat er geen etensresten

of vuil in of rond de rand van de opvangbak zitten.

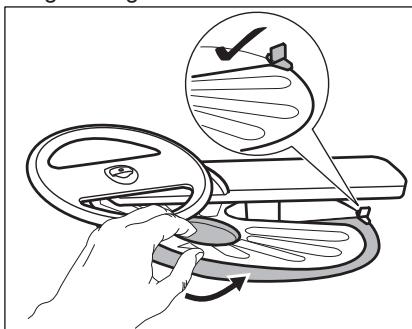

6. Plaats de platte filter (A) terug. Zorg

ervoor dat het goed onder de 2 geleidingen zit.

7. Plaats de filters (B) en (C) terug.

1. Trek het bovenrek naar buiten.

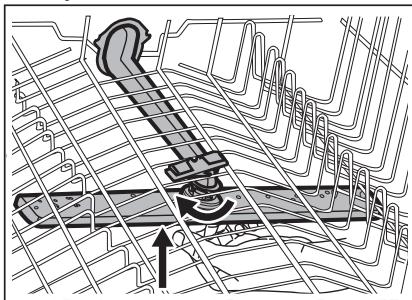

2. Om de sproeiarm los te maken van

de korf, duwt u de sproeiarm naar boven in de richting van de lagere pijl en draait u hem tegelijkertijd met de wijzers van de klok mee.

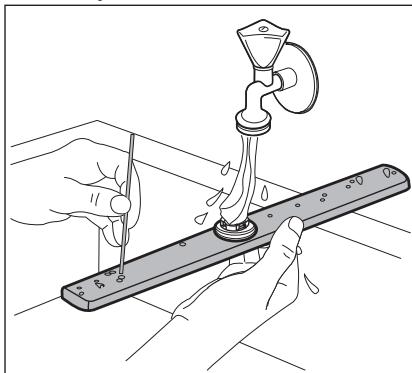

3. Reinig de sproeiarm onder stromend

water. Gebruik een smal en puntig gereedschap, bijv. een tandenstoker,

www.electrolux.com om de vuildeeltjes uit de gaten te verwijderen.

Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes of oplosmiddelen.

11.4 De binnenkant van de

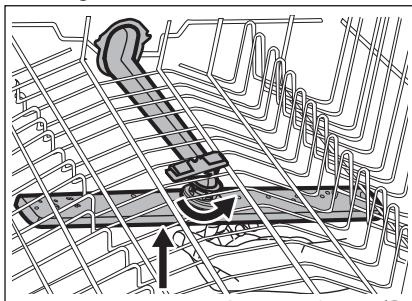

4. Om de sproeiarm weer aan de korf te

bevestigen, duwt u de sproeiarm naar boven in de richting van de lagere pijl en draait u hem tegelijkertijd tegen de wijzers van de klok in, zodat hij op zijn plek vergrendelt.

Reinig het apparaat zorgvuldig, inclusief de rubberen afdichting van de deur, met een zachte, vochtige doek. Gebruik geen schuurmiddelen, schuursponsjes, scherpe voorwerpen, sterke chemicaliën, pannensponsjes of oplosmiddelen. Als u regelmatig korte programma's gebruikt dan kunnen er vetresten en kalkaanslag achterblijven in het apparaat. Om dit te voorkomen raden wij aan om minstens twee keer per maand langdurige programma´s te gebruiken. Om de prestaties van uw apparaat op en top te houden raden we u aan een specifiek schoonmaakproduct voor vaatwasmachines te gebruiken (minstens eenmaal per maand). Volg de instructies op de verpakking van de producten zorgvuldig op.

12. PROBLEEMOPLOSSING

Het apparaat start of stopt niet tijdens de werking. Kijk voordat u contact opneemt met de klantenservice of u het probleem zelf kunt oplossen met behulp van de informatie in de tabel. WAARSCHUWING! Niet juist uitgevoerde reparaties kunnen de veiligheid van de gebruiker ernstig in gevaar brengen. Alle reparaties moeten worden uitgevoerd door bevoegd personeel. Bij sommige problemen wordt er op de display een alarmcode weergegeven. Het merendeel van de problemen die ontstaan kunnen worden opgelost zonder contact op te nemen met een erkend servicecentrum. NEDERLANDS Probleem en alarmcode Mogelijke oorzaak en oplossing U kunt het apparaat niet activeren.

Zorg dat de stekker in het stopcontact zit. Zorg dat er geen zekering in de zekeringenkast is doorgebrand. Het programma begint niet.

Zorg dat de deur van het apparaat is gesloten. Als startuitstel is ingesteld, annuleert u deze functie of wacht u tot het einde van het aftellen. Het apparaat is begonnen met de oplaadprocedure van de hars in de waterontharder. De duur van de procedure is ongeveer 5 minuten.

Het apparaat wordt niet gevuld met water. Op het display verschijnt

Het apparaat pompt geen water weg. Op het display verschijnt

De anti-overstromingsbe‐ veiliging is aan. Op het display verschijnt

Controleer of de waterkraan is geopend. Zorg dat de waterdruk niet te laag is. Neem hiervoor zo nodig contact op met uw lokale waterleidingbe‐ drijf. Controleer of de waterkraan niet verstopt is. Controleer of het filter in de toevoerslang niet ver‐ stopt is. Controleer of er geen knikken of bochten in de water‐ toevoerslang aanwezig zijn. Controleer of de gootsteenafvoer niet verstopt is. Controleer of het filter in de afvoerslang niet verstopt is. Controleer of het binnenfiltersysteem niet verstopt is. Controleer of er geen knikken of bochten in de water‐ afvoerslang aanwezig zijn. Draai de waterkraan dicht en neem contact op met de service-afdeling.

Het apparaat stopt en start • meerdere keren tijdens de werking. Dat is normaal. Het voorziet in optimale reinigingsre‐ sultaten en energiebesparing. Het programma duurt te lang.

Kies de optie TimeManager om de programmaduur te verkorten.

Als de optie uitgestelde start is ingesteld, annuleert u deze functie of wacht u tot het aftellen is voltooid.

Dit is geen storing. Het apparaat werkt goed. De resterende duur in het display wordt verlengd en schakelt bijna naar het eind van de programma‐ duur.

www.electrolux.com Probleem en alarmcode Mogelijke oorzaak en oplossing De opties van het pro‐ gramma moeten iedere keer opnieuw ingesteld worden.

Om uw favoriete configuratie op te slaan, gebruikt u optie MyFavourite. Kleine lekkage uit de deur van het apparaat.

Het apparaat staat niet waterpas. Draai aan de ver‐ stelbare pootjes (indien van toepassing). De deur van het apparaat is niet gecentreerd op de kuip. Verstel de achterpoot (indien van toepassing). De deur van het apparaat sluit moeilijk.

Het apparaat staat niet waterpas. Draai aan de ver‐ stelbare pootjes (indien van toepassing). Delen van het serviesgoed steken uit de korven.

Ratelende / kloppende ge‐ • luiden vanuit het apparaat. Het serviesgoed is niet juist in de korven gerang‐ schikt. Raadpleeg de folder voor het laden van de korven. Zorg ervoor dat de sproeiarmen vrij kunnen rond‐ draaien.

Het apparaat maakt kort‐ sluiting.

De stroomsterkte is onvoldoende om alle tegelijk werkende apparaten van stroom te voorzien. Contro‐ leer de stroomsterkte van het stopcontact en het ver‐ mogen op de meter, of zet één van de in gebruik zijnde apparaten uit. Interne elektrische storing van het apparaat. Neem contact op met een servicecentrum.

Raadpleeg "Voor het eerste gebruik", "Dagelijks gebruik", of "Aanwijzingen en tips" voor andere mogelijke oorzaken. neemt u contact op met onze klantenservice. Voor alarmcodes die niet in de tabel vermeld zijn, neemt u contact op met de service-afdeling. Schakel het apparaat na controle aan en uit. Als het probleem opnieuw optreedt,

12.1 De was- en droogresultaten zijn niet naar tevredenheid

Probleem Mogelijke oorzaak en oplossing Slechte wasresultaten.

Raadpleeg "Dagelijks gebruik", "Aanwijzingen en tips" en de folder voor het laden van de korf. Gebruik intensievere wasprogramma´s. Maak de inspuiters van de sproeiarm en het filter schoon. Zie "Onderhoud en reiniging". NEDERLANDS Probleem Mogelijke oorzaak en oplossing Slechte droogresultaten.

Witte strepen of een blauwe waas op glazen en servies‐ goed.

Vlekken en opgedroogde watervlekken op glazen en servies.

Het serviesgoed is nat.

Serviesgoed heeft te lang in het gesloten apparaat gestaan. Het glansmiddel is op of de dosering van glansmid‐ del is niet voldoende. Stel de dosering van het glansmiddel in op een hogere stand. Plastic voorwerpen moeten mogelijk met een doek worden afgedroogd. Activeer voor de beste droogprestatie de optie XtraDry en stel AirDry in. We raden aan altijd glansmiddel te gebruiken, zelfs in combinatie met wastabletten. De vrijgegeven hoeveelheid glansmiddel is te hoog. Zet de dosering van het glansmiddel op een lagere stand. Er is te veel vaatwasmiddel gebruikt. De vrijgegeven hoeveelheid glansmiddel is te laag. Zet de dosering van het glansmiddel op een hoge‐ re stand. De kwaliteit van het glansmiddel kan de oorzaak zijn. Activeer voor de beste droogprestatie de optie XtraDry en stel AirDry in. Het programma heeft geen droogfase of heeft een droogfase met lage temperatuur. Het glansmiddeldoseerbakje is leeg. De kwaliteit van het glansmiddel kan de oorzaak zijn. De kwaliteit van de multitabletten kan de oorzaak zijn. Probeer een ander merk of activeer het glans‐ middeldoseerbakje en gebruik het glansmiddel sa‐ men met de multitabletten. De binnenkant van het ap‐ paraat is nat.

Dit is geen fout van het apparaat. Het wordt veroor‐ zaakt door de vochtigheid in de lucht die tegen de wanden condenseert. Opvallend veel schuim tij‐ dens het wassen.

Gebruik alleen wasmiddel voor afwasautomaten. Het glansmiddeldoseerbakje is lek. Neem contact op met een servicecentrum. Roestresten op bestek.

Er wordt voor het wassen teveel zout in het water gebruikt. Zie 'De waterontharder instellen'. Zilver en roestvrijstalen bestek zijn samen ge‐ plaatst. Zet zilveren en roestvrijstalen voorwerpen niet dicht bij elkaar.

www.electrolux.com Probleem Mogelijke oorzaak en oplossing Er bevinden zich aan het einde van het programma resten van vaatwasmiddel in het vaatwasmiddeldoseer‐ bakje.

De vaatwastablet raakte klem in het vaatwasmid‐ deldoseerbakje en is daardoor niet volledig wegge‐ spoeld door het water. Het water kan het vaatwasmiddel niet uit het vaat‐ wasmiddeldoseerbakje spoelen. Zorg ervoor dat de bovenste sproeiarm niet geblokkeerd of verstopt is. Zorg dat voorwerpen in de rekken het openen van het klepje van het afwasmiddeldoseerbakje niet kunnen belemmeren. Geuren in het apparaat.

Raadpleeg "Reiniging binnenkant". Kalkresten op het servies‐ goed, op de kuip en aan de binnenkant van de deur.

Het zoutniveau is laag, controleer de bijvulaandui‐ ding. De dop van het zoutreservoir zit los. U heeft hard kraanwater. Zie 'De waterontharder instellen'. Gebruik zelfs met multitabletten zout en stel de wa‐ terontharder in. Zie 'De waterontharder instellen'. Indien de kalkaanslag blijft bestaan, reinigt u het apparaat met reinigingsmiddelen die hier speciaal voor zijn bestemd. Probeer een ander wasmiddel. Neem contact op met de wasmiddelfabrikant.

Dof, ontkleurd of afgeschil‐ verd serviesgoed.

Zorg dat alleen vaatwasmachinebestendige voor‐ werpen in het apparaat worden gewassen. Laad de korf voorzichtig in en uit. Raadpleeg de folder voor het laden van de korven. Leg tere voorwerpen in de bovenkorf. Raadpleeg "Voor het eerste gebruik", "Dagelijks gebruik" of "Aanwijzingen en tips" voor mogelijke andere oorzaken.

13. TECHNISCHE INFORMATIE

Afmetingen Breedte / hoogte / diepte (mm) 596 / 818-898 / 550 Elektrische aansluiting 1) Voltage (V)

Energieverbruik Modus aan laten (W)

1) Zie het typeplaatje voor andere waarden.

2) Als het hete water door een alternatieve, milieuvriendelijkere energiebron geproduceerd

wordt (bijv. zonnepanelen en windenergie), gebruik dan een heetwatervoorziening om het energieverbruik te verminderen.

14. MILIEUBESCHERMING

Recycle de materialen met het symbool . Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
