• De activering of de deactivering van het geluidsignaal voor het programma-einde.
ingedrukt tot de indicatielampjes

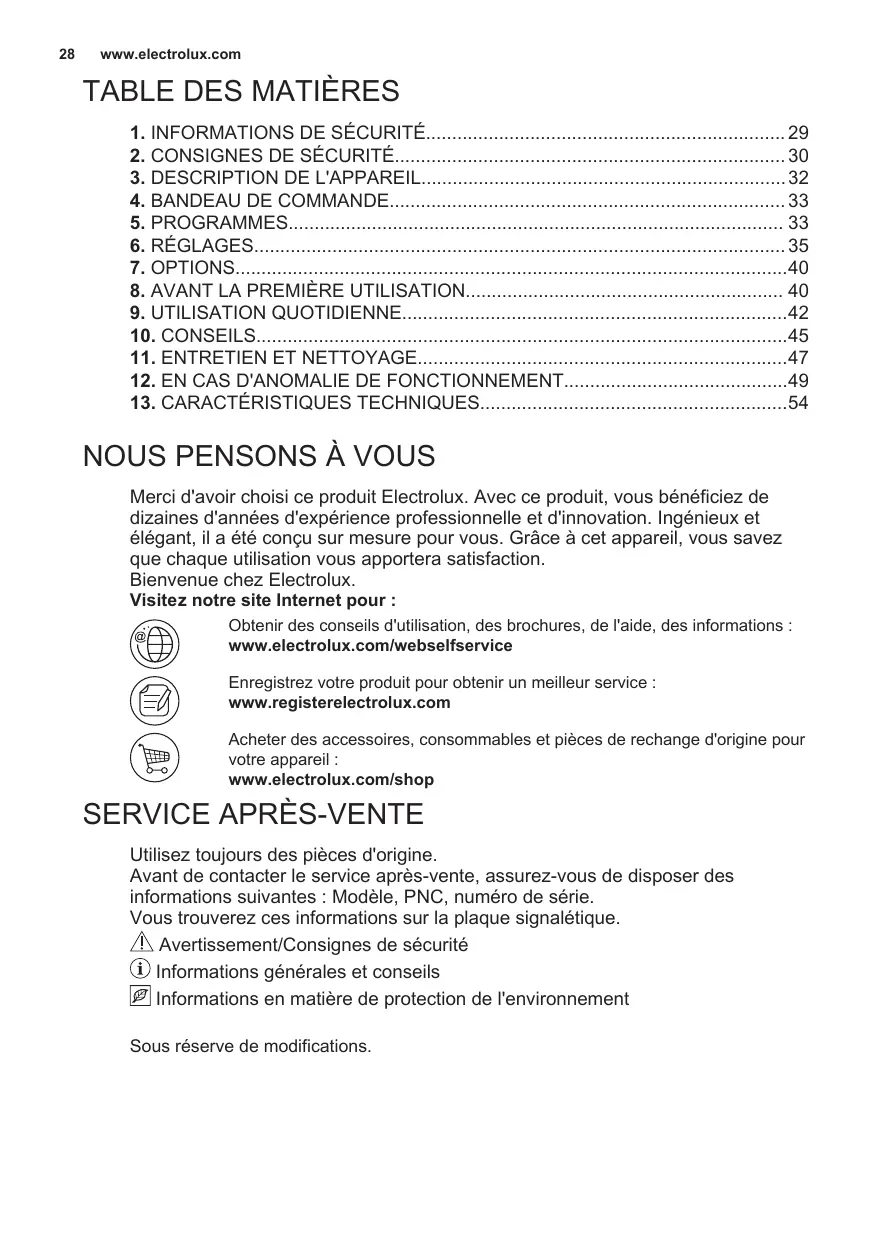

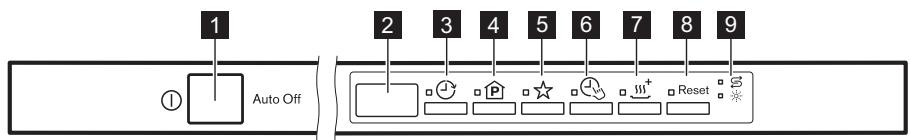

4. BANDEAU DE COMMANDE 33 5. PROGRAMMES 33 6. RÉGLAGES 35 élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux. Visitez notre site Internet pour :
Enregistrez votre produit pour obtenir un meilleur service : www.registerelectrolux.com Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop
Avant de contacter le service après-vente, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Vous trouverez ces informations sur la plaque signalétique. Avertissement/Consignes de sécurité Informations générales et conseils Informations en matière de protection de l'environnement Sous réserve de modifications.
Tenez les enfants et les animaux éloignés du hublot de l'appareil lorsque celui-ci est ouvert. Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.
• – pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour. Ne modifiez pas les caractéristiques de cet appareil.
Placez les couteaux et les couverts avec des bouts pointus dans le panier à couverts avec les pointes tournées vers le bas ou en position horizontale. Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter tout risque de chute. Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur. Ne pulvérisez pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil. Les orifices d'aération situés à la base (si présents) ne doivent pas être obstrués par de la moquette. L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens appareils.
2.1 Installation • N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 0 °C. Suivez scrupuleusement les instructions d'installation fournies avec l'appareil. Vérifiez que l'appareil est installé sous et à proximité de structures sûres.
AVERTISSEMENT! Utilisez toujours une prise de courant de sécurité correctement installée. N'utilisez pas d'adaptateurs multiprises ni de rallonges. Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du cordon
Cet appareil est conforme aux directives CEE. Uniquement pour le R-U et l'Irlande. L'appareil dispose d'une alimentation secteur de 13 A. S'il est nécessaire de changer le fusible de la fiche électrique, utilisez le fusible : 13 amp ASTA (BS 1362).
Pendant et après la première utilisation de l'appareil, vérifiez qu'aucune fuite n'est visible. Le tuyau d'arrivée d'eau comporte une vanne de sécurité et une gaine avec un câble d'alimentation intérieur.
Ne buvez pas l'eau de l'appareil ; ne jouez pas avec. N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il peut rester du produit de lavage sur la vaisselle. De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme. Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.
AVERTISSEMENT! Risque de blessure. Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.
• Lorsque le programme est terminé, 0:00 et CLEAN s'affichent.
En cas de dysfonctionnement de l'appareil, un code d'alarme s'affiche.
4) Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de bons résultats de lavage en peu de temps. 5) Avec ce programme, vous pouvez rincez rapidement les plats pour éviter aux résidus ali‐ mentaires d'accrocher aux plats, et aux odeurs d'envahir l'appareil. N'utilisez pas de produit de lavage avec ce programme.
Notez le numéro du produit (PNC) indiqué sur la plaque signalétique.
En mode utilisateur, vous pouvez modifier : • Le niveau de l'adoucisseur d'eau en fonction de la dureté de l'eau. • L'activation ou la désactivation du signal sonore de fin de programme.
• Le niveau de liquide de rinçage en fonction de la dose nécessaire. L'activation ou la désactivation de l'option AirDry.
L'adoucisseur doit être réglé en fonction du degré de dureté de l'eau de votre région. Votre compagnie des eaux peut vous indiquer la dureté de l'eau dans votre région. Il est important de régler l'adoucisseur d'eau sur un niveau adéquat pour vous garantir de bons résultats de lavage.
Cependant, si ce n'est pas le cas, vous pouvez régler le mode Programmation de la façon suivante : Maintenez la touche Reset enfoncée jusqu'à ce que l'appareil passe en mode Programmation.
L'adoucisseur d'eau élimine les minéraux de l'arrivée d'eau qui pourraient avoir un Les pastilles tout-en-1 contenant du sel régénérant ne sont pas assez efficaces pour adoucir un eau dure.
L'appareil doit être en mode Programmation. maintenez les touches et enfoncées simultanément jusqu'à ce que les voyants
3. Appuyez sur la touche reprises pour modifier le réglage. 4. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.
– Les niveaux de liquide de rinçage s'échelonnent de 0A à 6A. – Niveau 0 = aucun liquide de rinçage n'est libéré.
à plusieurs reprises pour modifier le réglage. 4. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.
(quantité minimale) et le niveau 6 (quantité maximale). Le dosage 0 désactive le distributeur de liquide de rinçage et le liquide de rinçage n'est pas diffusé. Réglage d'usine : niveau 4.
L'appareil doit être en mode Programmation. 1. Pour entrer en mode utilisateur, maintenez les touches
4. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.
Des signaux sonores retentissent lorsqu'une anomalie de fonctionnement s'est produite. Il est impossible de désactiver ces signaux sonores. Un signal sonore retentit également lorsque le programme est terminé. Par défaut, ce signal sonore est désactivé, mais il est possible de l'activer.
L'appareil doit être en mode Programmation. 1. Pour entrer en mode utilisateur, maintenez les touches et enfoncées simultanément jusqu'à ce que les voyants
1. Pour entrer en mode utilisateur, se mettent à clignoter et et que plus rien ne s'affiche.

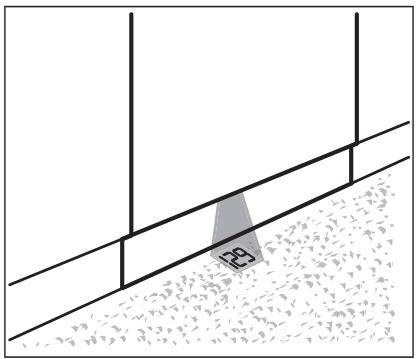

Il est possible de modifier la couleur du faisceau TimeBeam afin qu'elle soit assortie à la couleur du sol de votre cuisine. Différentes couleurs sont disponibles. Le faisceau TimeBeam peut également être désactivé. L'appareil doit être en mode Programmation. 1. Pour entrer en mode utilisateur, maintenez les touches et enfoncées simultanément jusqu'à ce que les voyants
Chaque chiffre est associé à une couleur différente.
• Les différentes couleurs apparaissent sur le sol de la cuisine. 4. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.
1 programme. Tout nouveau réglage annule le précédent.
Ne tentez pas de refermer la porte de l'appareil dans les 2 minutes suivant son ouverture automatique. Vous risqueriez d'endommager l'appareil.
1. Sélectionnez le programme que vous souhaitez enregistrer. Vous pouvez également sélectionner des options compatibles avec le programme.
En présence d'enfants, le système AirDry peut être désactivé si vous souhaitez que la porte reste fermée à la fin du cycle.
Appuyez sur . • Le voyant MyFavourite s'allume. • L'affichage indique le numéro et la durée du programme. • Si des options ont été sauvegardées avec le programme, les voyants correspondant à ces options s'allument.

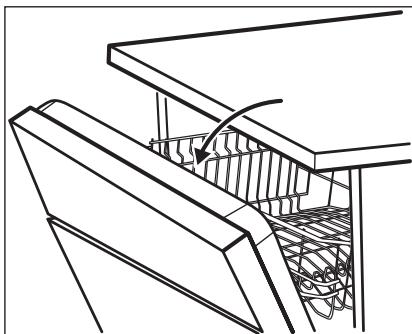

L'option AirDry améliore les résultats de séchage en utilisant moins d'énergie.
AirDry L'appareil doit être en mode Programmation. 1. Pour entrer en mode utilisateur, maintenez les touches et enfoncées simultanément jusqu'à ce que les voyants
3. Appuyez sur la touche pour modifier le réglage : Si vous avez choisi des options incompatibles, l'appareil en désactivera automatiquement une ou plusieurs. Seuls les voyants correspondant aux options encore actives resteront allumés.
Activez cette option lorsque vous voulez améliorer les performances de séchage. En utilisant cette option, la durée de certains programmes, la consommation d'eau et la température du dernier rinçage peuvent être affectés. L'option XtraDry est une option permanente pour tous les programmes, à l'exception du programme pour lequel elle doit être sélectionnée à chaque cycle. À chaque fois que vous sélectionnez le programme , l'option XtraDry est désactivée et doit être sélectionnée manuellement. Pour les autres programmes, l'option XtraDry est permanente et automatiquement utilisée pour les cycles suivants. Vous pouvez changer la configuration à tout moment.
XtraDry Appuyez sur la touche . Le voyant correspondant s'allume. Si cette option n'est pas compatible avec le programme, le voyant correspondant ne s'allume pas ou clignote rapidement pendant quelques secondes, puis s'éteint. L'affichage indique la durée du programme réactualisée.
L'option TimeManager permet de réduire la durée du programme sélectionné. La durée totale du programme est réduite d'environ 50 %. Les résultats de lavage seront les mêmes qu'avec la durée normale du programme. Les résultats de séchage peuvent être moins satisfaisants. Cette option augmente la pression et la température de l'eau. Les phases de lavage et de séchage sont réduites. Par défaut, l'option TimeManager est désactivée, mais il est possible de l'activer manuellement. Cette option ne peut pas être activée en même temps que l'option XtraDry.
TimeManager Appuyez sur ; le voyant correspondant s'allume. L'affichage indique la durée du programme réactualisée.
l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau.
5. Lancez un programme pour éliminer tous les résidus qui peuvent toujours se trouver à l'intérieur de l'appareil. N'utilisez pas de produit de lavage et ne chargez pas les paniers.
ATTENTION! Utilisez uniquement du sel régénérant conçu pour les lave-vaisselle. Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir de bons résultats de lavage en utilisation quotidienne.

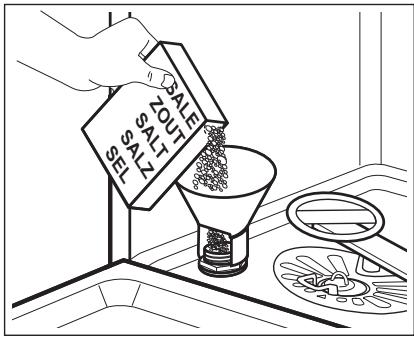

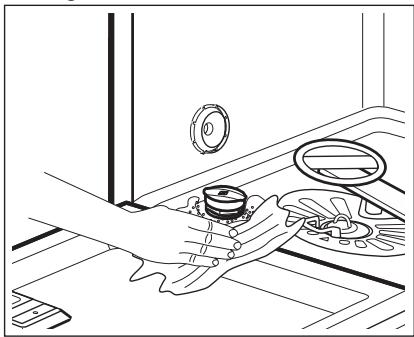

Assurez-vous que le Comfort Lift est vide et en position surélevée 1. Tournez le couvercle du réservoir de sel régénérant vers la gauche et retirez-le. 2. Versez 1 litre d'eau dans le réservoir de sel régénérant (uniquement la première fois). 3. Remplissez le réservoir avec du sel régénérant.
ATTENTION! De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Afin d'éviter la corrosion, lancez immédiatement un programme après avoir rempli le réservoir de sel régénérant.
4. Fermez le couvercle. Assurez-vous que le couvercle se verrouille correctement. Remplissez le distributeur de liquide de rinçage lorsque le voyant (A) s'allume.
Utilisez uniquement du liquide de rinçage spécialement conçu pour les lave-vaisselle.
être désactivée. Pour de meilleures performances de séchage, nous vous recommandons de toujours utiliser du liquide de rinçage, même si vous utilisez déjà des pastilles tout-en-1 contenant un agent de rinçage.

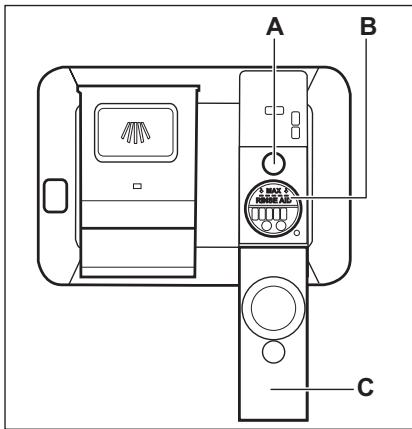

2. Remplissez le distributeur (B) jusqu'à ce que le liquide de rinçage atteigne le repère « MAX ».
1. Ouvrez le robinet d'eau. 2. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Assurez-vous que l'appareil est en mode Programmation. • Si le voyant du réservoir de sel régénérant est allumé, remplissez le réservoir. • Si le voyant du liquide de rinçage est allumé, remplissez le distributeur de liquide de rinçage. 3. Chargez les paniers. 4. Ajoutez le produit de lavage. 5. Réglez et lancez le programme adapté au type de vaisselle et au degré de salissure.

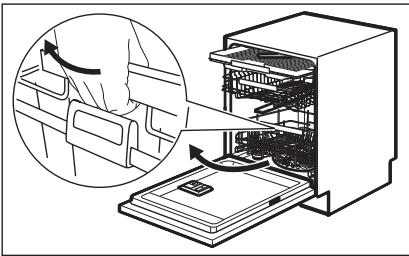

ATTENTION! Ne vous asseyez pas sur le panier. N'exercez pas de forte pression sur le panier verrouillé. ATTENTION! Ne dépassez pas la charge maximale (18 kg). ATTENTION! Utilisez uniquement des produits de lavage spécialement conçus pour les lave-vaisselle.

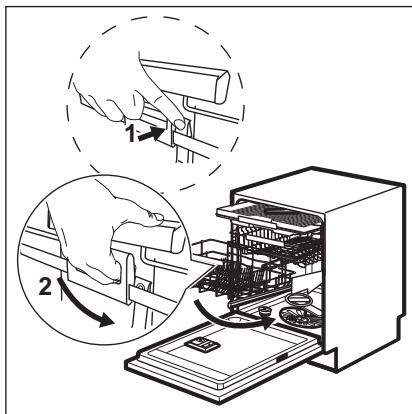

(reportez-vous au manuel de chargement des paniers). 2. Pour rabaisser le panier, poussez sur le loquet de blocage pour débloquer le mécanisme et reliez la poignée au cadre du panier, comme indiqué sur la figure. Soulevez la poignée et le panier.
Vous pouvez abaisser le mécanisme de deux façons, en fonction du chargement du panier : • Si vous devez insérez une charge pleine d'assiettes, poussez légèrement le panier vers le bas • Si votre panier est vide ou chargé à moitié, enfoncez le panier vers le bas.
4. Fermez le couvercle. Assurez-vous que le couvercle se verrouille correctement.
Fonction Auto Off Cette fonction réduit la consommation d'énergie en éteignant automatiquement l'appareil lorsqu'il ne fonctionne pas. La fonction s'active : • 5 minutes après la fin du programme de lavage. • Au bout de 5 minutes si le programme n'a pas démarré.
1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Assurez-vous que l'appareil est en mode Programmation et que la porte est fermée. 2. Appuyez sur Program à plusieurs reprises jusqu'à ce que le voyant du programme que vous souhaitez sélectionner s'allume. L'affichage indique la durée du programme. 3. Sélectionnez les options compatibles. 4. Appuyez sur la touche Start pour lancer le programme. • Le voyant correspondant à la phase en cours s'allume. • Le décompte de la durée du programme démarre et s'effectue par paliers d'une minute.
1. Sélectionnez un programme. 2. Appuyez sur Delay à plusieurs reprises jusqu'à ce que l'affichage indique la durée du départ différé que vous souhaitez régler (de 1 à 24 heures). 3. Appuyez sur Start pour lancer le compte à rebours. • L'indicateur de départ différé s'allume pour confirmer que le compte à rebours a débuté. • Le décompte démarre et s'effectue par paliers d'une heure. Le décompte s'effectue de minute en minute uniquement pour la dernière heure. Lorsque le décompte est terminé, le programme démarre et le voyant de la phase en cours s'allume. Le voyant de départ différé s'éteint.
Si vous ouvrez la porte alors qu'un programme est en marche, l'appareil s'arrête. Cela peut affecter la consommation d'énergie et la durée du programme. Lorsque vous refermez la porte, l'appareil reprend son fonctionnement là où il a été interrompu. Si la porte reste ouverte pendant plus de 30 secondes pendant la phase de séchage, le programme en cours d'exécution se termine. Cela ne se produit pas si la porte est ouverte par AirDry.
Ne pas essayer de fermer la porte de l'appareil moins de 2 minutes après l'ouverture automatique par AirDry, car cela peut causer des dommages à l'appareil. Si, par la suite, la porte est fermée pendant 3 minutes supplémentaires, le programme en cours d'exécution se termine.
Lorsque vous annulez le départ différé, vous devez régler de nouveau le programme et les options.
1. Pour éteindre l'appareil, appuyez sur la touche marche/arrêt ou attendez que la fonction Auto Off l'éteigne automatiquement. Si vous ouvrez la porte avant l'activation de Auto Off, l'appareil est automatiquement éteint. 2. Fermez le robinet d'arrivée d'eau.
Maintenez la touche Reset enfoncée jusqu'à ce que l'appareil passe en mode Programmation.
Utilisez toujours tout l'espace des paniers. Lorsque vous chargez l'appareil, veillez à ce que l'eau libérée par les embouts des bras d'aspersion puisse atteindre parfaitement les plats pour qu'ils soient parfaitement lavés.
Sélectionnez le programme en fonction du type de vaisselle et du degré de salissure. Le programme ECO vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales.
Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidus de produit de lavage ne se déposent sur la vaisselle, nous recommandons d'utiliser des pastilles de détergent avec des programmes longs. N'utilisez que la quantité nécessaire de produit de lavage. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage.
Avant de commencer à utiliser le produit de lavage, le sel régénérant et le liquide de rinçage séparément, effectuez la procédure suivante. 1. Réglez l'adoucisseur d'eau sur le niveau maximal. 2. Assurez-vous que le réservoir de sel régénérant et le distributeur de liquide de rinçage sont pleins. 3. Lancez le programme le plus court avec une phase de rinçage. N'utilisez pas de produit de lavage et ne chargez pas les paniers. 4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau
5. Ajustez la quantité de liquide de rinçage libérée. 6. Activez la notification du distributeur de liquide de rinçage vide.
• • Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage). Retirez les gros résidus alimentaires des plats et jetez-les à la poubelle. Laissez tremper les casseroles contenant des restes d'aliments brûlés. Chargez les articles creux (tasses, verres et casseroles) en les retournant. Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent. Placez les petits articles dans le panier à couverts. Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent pas se retourner. Assurez-vous que les bras d'aspersion tournent librement avant de lancer un programme.
Assurez-vous que : • • • Les bras d'aspersion ne sont pas obstrués. Vous avez utilisé du sel régénérant et du liquide de rinçage (sauf si vous utilisez des pastilles tout en 1). La vaisselle est bien positionnée dans les paniers. Le programme est adapté au type de vaisselle et au degré de salissure.
À la fin du programme, il peut rester de l'eau sur les parois et la porte de l'appareil.
Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur. Les filtres sales et les bras d'aspersion obstrués diminuent les résultats de lavage. Contrôlez-les régulièrement et nettoyezles si nécessaire.

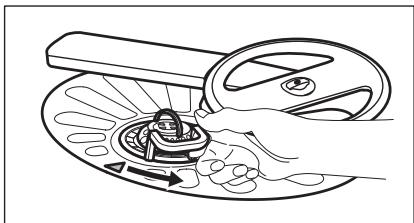

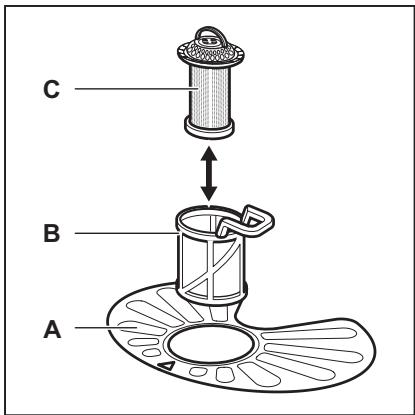

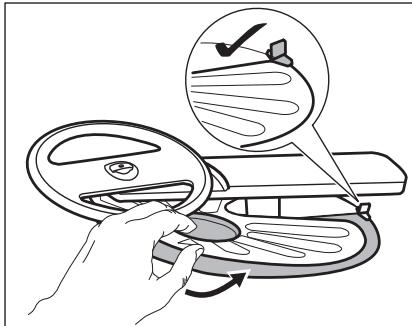

Le système de filtrage se compose de trois éléments.

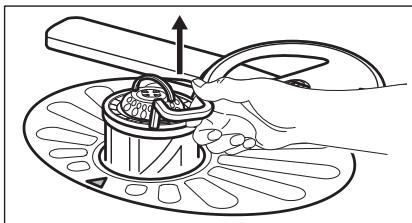

3. Retirez le filtre plat (A).

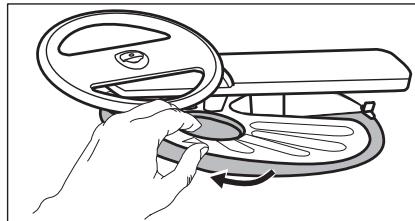

6. Remettez le filtre plat à sa place (A). Vérifiez qu'il est correctement positionné sous les deux guides.

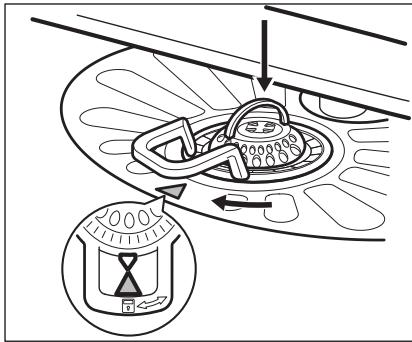

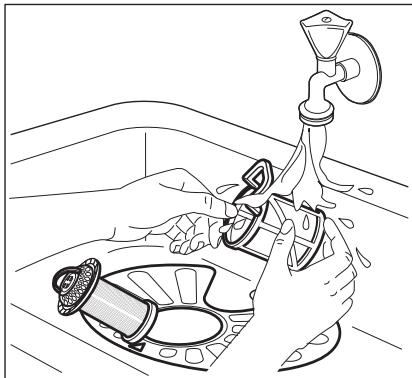

8. Remettez le filtre (B) dans le filtre plat (A). Tournez-le dans le sens horaire jusqu'à la butée.

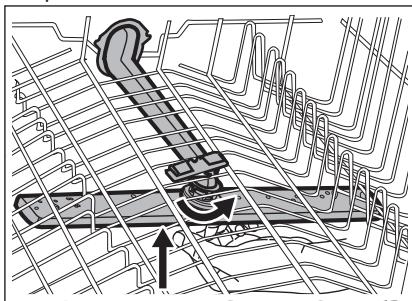

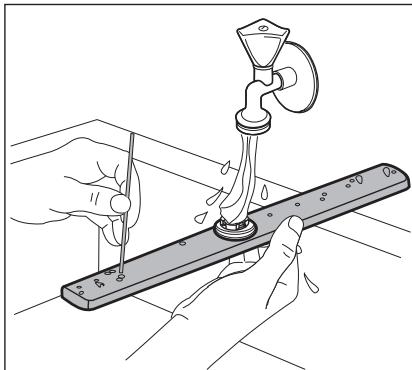

1. Sortez entièrement le panier supérieur en le tirant vers l'extérieur. 2. Pour détacher le bras d'aspersion supérieur du panier, poussez le bras d'aspersion vers le haut, dans la direction indiquée par la flèche du bas, tout en le tournant vers la droite.
Si vous utilisez régulièrement des programmes de courte durée, des dépôts de graisse et des dépôts calcaires peuvent se former à l'intérieur de l'appareil. Pour éviter cela, nous recommandons de lancer un programme long au moins 2 fois par mois. Pour maintenir des performances optimales, nous vous recommandons d'utiliser un produit de nettoyage spécifique pour lave-vaisselle (au moins une fois par mois). Reportezvous aux instructions figurant sur l'emballage de ces produits.
• être résolus sans avoir recours au service après-vente agréé.
Si vous avez sélectionné un départ différé, annulezle ou attendez la fin du décompte. L'appareil a lancé la procédure de rechargement de la résine dans l'adoucisseur d'eau. La durée de cette procédure est d'environ 5 minutes. Assurez-vous que le robinet d'eau est ouvert. Assurez-vous que la pression de l'arrivée d'eau n'est pas trop basse. Pour obtenir cette information, con‐ tactez votre compagnie des eaux. Assurez-vous que le robinet d'eau n'est pas obstrué. Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué. Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni plié. Assurez-vous que le siphon de l'évier n'est pas obs‐ trué. Assurez-vous que le filtre du tuyau de vidange de l'eau n'est pas obstrué. Assurez-vous que le système du filtre intérieur n'est pas obstrué. Assurez-vous que le tuyau de vidange n'est pas tor‐ du ni plié. Fermez le robinet d'eau et contactez le service après-vente agréé.
La porte de l'appareil n'est pas centrée avec la cuve. Réglez le pied arrière (si disponible).
De la vaisselle dépasse des paniers.
12.1 Les résultats de lavage et de séchage ne sont pas satisfaisants Problème
Reportez-vous au chapitre « Entretien et nettoya‐ ge ».
Nous vous recommandons de toujours utiliser du li‐ quide de rinçage, même si vous utilisez déjà des pastilles tout-en-1.
La quantité de produit de lavage est excessive.
Il se peut que la qualité du liquide de rinçage soit en cause.
Le programme ne contient pas de phase de sécha‐ ge ou une phase de séchage à basse température. Le distributeur de liquide de rinçage est vide. Il se peut que la qualité du liquide de rinçage soit en cause. Il se peut que la qualité des pastilles tout-en-1 soit en cause. Essayez une marque différente ou acti‐ vez le distributeur de liquide de rinçage et utilisez du liquide de rinçage avec les pastilles tout-en-1.
• çage. Faites appel à un service après vente agréé.
La pastille de détergent est restée coincée dans le distributeur de produit de lavage et n'a donc pas été entièrement éliminée par l'eau. L'eau ne peut pas éliminer le produit de lavage du distributeur. Assurez-vous que le bras d'aspersion n'est pas bloqué ou obstrué. Assurez-vous que la vaisselle dans les paniers ne bloquent pas l'ouverture du couvercle du distribu‐ teur de produit de lavage. Reportez-vous au chapitre « Nettoyage intér‐ ieur ». Le niveau de sel régénérant est bas, vérifiez le voyant de remplissage. Le bouchon du réservoir de sel régénérant est dé‐ vissé. Votre eau est dure. Reportez-vous au chapitre « Adoucisseur d'eau ». Même si vous employez des pastilles tout en 1, uti‐ lisez du sel régénérant et procédez à une régéné‐ ration de l'adoucisseur d'eau. Reportez-vous au chapitre « Adoucisseur d'eau ». S'il reste des dépôts de tartre, nettoyez l'appareil avec un produit nettoyant pour appareil spécialie‐ ment conçu à cet effet. Essayez différent produits de lavage. Contactez le fabricant du produit de lavage. Assurez-vous de ne placer dans l'appareil que des articles adaptés au lave-vaisselle. Chargez et déchargez le panier avec précautions. Reportez-vous au manuel de chargement du pa‐ nier. Placez les objets délicats dans le panier supérieur.
« Avant la première utilisation », « Utilisation quotidienne » ou « Conseils » pour connaître les autres causes probables.
14. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le
Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et
