Producttype	Bovengronds framezwembad
Merk	EXIT
Model	Frame Pool
Afmetingen (diameter)	366 cm
Hoogte	122 cm
Materiaal frame	Gegalvaniseerd staal
Materiaal liner	Drievoudig versterkt PVC
Watercapaciteit	6 500 l
Filtratiesysteem	Patroonpomp
Pompdebiet	1 500 l/u
Skimmertype	Ingebouwde skimmer
Kleur liner	Mozaïekblauw
Zwemoppervlak	10,5 m²
Leeggewicht	80 kg
Gewicht met water	6 500 kg
Elektrische voeding (pomp)	220-240 V, 50 Hz
Garantie	2 jaar
Veiligheidsnormen	EN 16582
Inclusief accessoires	Beschermhoes, ondervloer, reparatieset
Aanbevolen onderhoud	Reinigen van de liner met zachte borstel en regelmatige waterbehandeling
Repareerbaarheid / Reserveonderdelen	Beschikbaar op de EXIT-website
Gebruik	Kinderen en volwassenen, diepte 1,22 m

Veelgestelde vragen - Frame Pool EXIT

Hoe installeer ik het Frame Pool zwembad van EXIT?

De installatie vereist een vlakke en vrije ondergrond. Pak het frame uit, monteer de buizen volgens de tekening, plaats de liner, vul geleidelijk met water terwijl u het frame aanpast. Raadpleeg de installatiehandleiding die is meegeleverd.

Wat is de watercapaciteit van het zwembad?

De capaciteit is ongeveer 6.500 liter voor het ronde model met een diameter van 366 cm en een hoogte van 122 cm.

Hoe onderhoud ik het zwembadwater?

Gebruik regelmatig een chemische behandeling (chloor, pH- of pH+), laat de filterpomp 8 tot 12 uur per dag draaien, en reinig de skimmer en de wanden.

Is een chemische behandeling verplicht?

Ja, om de groei van algen en bacteriën te voorkomen, wordt een behandeling met chloor of broom aanbevolen. Pas de pH aan tussen 7,0 en 7,4.

Hoe berg ik het zwembad in de winter op?

Laat het water leeglopen, demonteer het frame, reinig de liner, droog het en vouw het op. Bewaar op een droge, vorstvrije plaats. Gebruik een beschermhoes.

Hoe repareer ik een lek in de liner?

Identificeer het lek, reinig het gebied, breng een PVC-reparatieset aan (zelfklevende patch of lijm). Volg de instructies van de set. Voor grote lekken kunt u contact opnemen met de klantenservice.

Wat te doen als de pomp niet meer werkt?

Controleer de stroomtoevoer, de patroonfilter (reinig deze), en of het water circuleert. Als het probleem aanhoudt, raadpleeg dan de pomphandleiding of neem contact op met de klantenservice.

Hoe lang duurt het om het zwembad te vullen?

Met een standaard tuinslang (12 mm) duurt het vullen ongeveer 6 tot 8 uur. De tijd varieert afhankelijk van de waterdruk.

Is het zwembad veilig voor kinderen?

Het zwembad voldoet aan de norm EN 16582, maar een veiligheidsbarrière en constant toezicht door een volwassene zijn essentieel.

Waar vind ik reserveonderdelen voor de Frame Pool?

Reserveonderdelen (liner, buizen, pomp, enz.) zijn verkrijgbaar op de officiële EXIT-website of bij erkende verkopers. Gebruik het modelnummer.

GEBRUIKSAANWIJZING Frame Pool EXIT

Opgelet: lees alle instructies nauwkeurig voordat u de filterpomp installeert.

INHOUDSOPGAVE

Instructie....2-3

Veiligheidsinstructies ....3-5

Lijst & afbeelding onderdelen 5-6

Installatie-instructies 6

Installatie-afbeeldingen 7

Besturingsinstructies 8

Algemeen onderhoud 8

Reiniging en vervanging 8

Richtlijnen probleemoplossen.... 9-10

Beperkte garantie.... 10

Instructie

Wij danken u voor uw aankoop van onze filterpomp. Wij geloven dat u het vrij eenvoudig zult vinden om het te installeren en efficiënt te presteren.

Dit filterpompsysteem is volgens de hoogste kwaliteitsstandaard gefabriceerd en kunt u seizoënen lang genieten van activiteiten in schoon en helder water in uw nieuw snel opzetbaar zwembad, rond zwembad met stalen frame, zwembad met ovalen stalen frame en rechthoekig zwembad met stalen frame. De Jilong-filterpomp is vervaardigd voor kwalitatieve prestaties die een superieure filtering combineren met de volgende functies:

Ontworpen voor zwembad boven de grond

Hoge volumestroom door filter

Eeňvoudige installatie en onderhoud

Lage kosten voor onderhoud en bediening

Biedt stille prestatie van hoge kwaliteit

Kwalitatief gecertificeerde constructie

Betrouwbaar, corrosiebestendig en versterkt materiaal

Elegant en aangenaam ontwerp

Kleinere afmetingen, gemakkelijk en compact op te slaan voor winter

UL- & GS-gecertificeerde filterpomp

Veiliger voor het zwemmen en voor de omgeving

Deze handleiding van het filterpompsysteem biedt u eenvoudige instructies die u moet volgen om dit geavanceerde filterpompsysteem efficiënt te installeren en te bedienen.

Behalve de opzetinstructies en bedieningsrichtlijnen, hebben we ook enkele zeer belangrijke waarschuwingen en voorzichtigheidsverklaringen toegevoegd die het veilige gebruik en genot van dit nieuwe filterpompsysteem verzekeren. Het is zeer belangrijk dat u de tijd neemt en ze allemaal doorleest en ze met de personen deelt die uiteindelijk van het gebruik van uw zwembad zullen genieten.

Zorg dat u voor het eerste gebruik de informatie uit deze handleiding leest en begrijpt.

Veiligheidsinstructies

Volg de onderstaande belangrijkë punten en neem de vermelde

voorzorgsmaatregelen wanneer u deze elektrische apparatuur wilt installeren en gebruiken:

WAÄRSCHUWING Controleer alle klemmen en systeemaccessoires voordat u de pomp start.

WA'ARSCHUWING Dek de voedingskabel of adapter niet af. Plaats de voedingskabel of adapter waar deze niet door grasmaaiers, heggenscharen en andere apparatuur kan worden beschadigd.

WAARSCHUWING Het apparaat is niet bedoeld voor gebruikt door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of mentale vermogens, of met gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of de nodige instructies betreffende het gebruik van het apparaat hebben ontvangen door een persoon die verantwoordelijk is voor hun veiligheid.

Kinderën moeten onder toezicht zijn om te verzékeren dat zij niet met het apparaat spelen.

WAARSCHUWING Deze filterpomp niet gebruiken om het zwembad te zuigen. Dit product is alleen ontworpen voor een zwembad dat kan worden opgeslagen en niet voor een permanent geïnstalleerd zwembad.

WAARSCHUWING De voedingskabel van de adapter en de ingangskabel van de pomp kunnen niet worden vervangen. Als de voedingskabel of ingangskabel beschadigd is, moet de adapter of pomp worden afgedankt

WAARSCHUWING Plaats de 230 V adapter niet in de buurt van het zwembad.

De transformator en de contactdoos moeten op een afstand van meer dan 3,5 m van het zwembad liggen. De pomp en adapter mogen niet worden geïnstalleerd in gebieden die kunnen overstromen (en die geen geschikte uitgang hebben).

WAARSCHUWING Zorg dat de buitencontactdoos beschermd is door een apparaat op reststroom (RCD) met een nominale reststroom van maximaal 30 mA.

WAARSCHUWING Laat de filterpomp of adapter niet in water vallen.

WAARSCHUWING Voordat u de filterpomp start, moet u de filtervoet met schroeven bevestigen op een effen oppervlak.

WAARSCHUWING Vermijd oververhitting op de filterpompmotor. Zorg dat de pomp met water wordt geactiveerd en haal de pomp nooit uit het watër terwijl het apparaat wordt gebruikt. Onjuist gebruik kan oververhitting veroorzaken, wat tot uitval van de motor of schade kan leiden.

WAARSCHUWING De resterende lucht zal de pomp laten doorslaan en de filterpomp beschadigen. Draai voorzichtig aan de luchtaflaatklep (P1) om alle lucht uit de slang en filterbehuizing te stuwen.

WAARSCHUWING: Dit toestel kan worden gebruikt door kinderen vanaf 8 jaar en personen met een verminderde lichamelijke, zintuiglijke of mentale vermogens, of met gebrek aan ervaring en kennis, als ze onder toezicht staan of de nodige instructies betreffende het veilige gebruik van het apparaat hebben ontvangen en als ze de gevaren begrijpen. Kinderen mogen niet met het toestel spelen. De reiniging en het gebruikersonderhoud mag niet gebeuren door kinderen zonder toezicht.

WAARSCHUWING: de voedingskabel kan niet worden vervangen. Als de kabel beschadigd is, moet het apparaat worden afgedankt.

WAARSCHUWING: de pomp mag niet worden gebruikt wanneer er mensen in het water zitten.

WAARSCHUWING: De pomp moet van stroom worden voorzien via een differentieelschakelaar (RCD) met een nominale restwerkstroom die niet hoger is dan 30mA.

WAARSCHUWING: de maximale totale kop 0,9 in meter (voor pompen met een

nominale voedingsingang van meer dan 50W)

WAARSCHUWING: dit moet minstens 2 m van het zwembad worden geïnstalleerd en de stekker moet zich op 3,5m van het zwembad bevinden. (Alleen voor de Franse markt)

WAARSCHUWING: de pomp moet op de grond of op een standaard worden bevestigd met twee Φ5 bouten of schroeven om te voorkomen dat deze per ongeluk omvalt (zie volgende afbeelding).

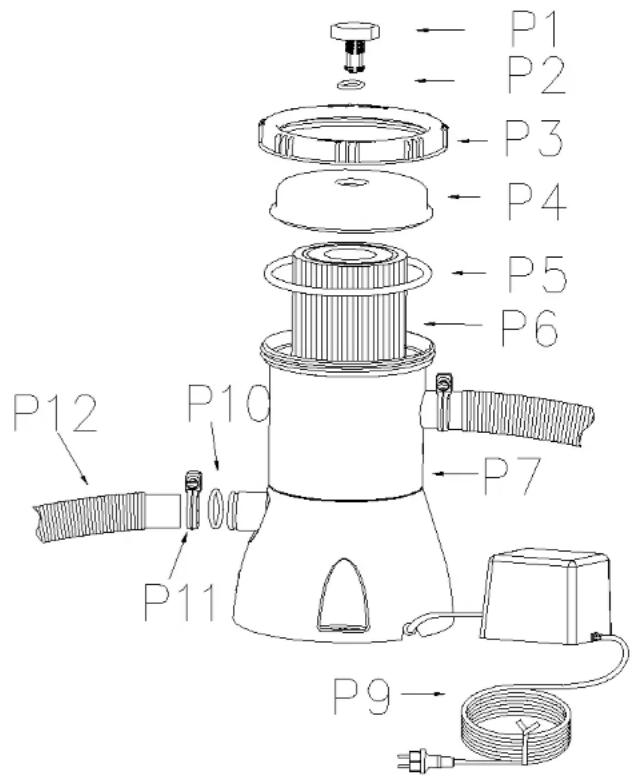

Artikelnr. Beschrijving		Aantal
P1	Klep ontluchting	1
P2	Verzegeling klep ontluchting	1
P3	Houder klep filterkamer	1
P4	Klep filterkamer	1
P5	Rubber afdekking filterkamer	1
P6	Filterpatroon	1
P7	Filterkamer	1
P9	Voedingskabel	1
P10	O-ring	2
P11	Slangklem	4
P12	Slangconnector	2
P13	Filternet alleen voor 1150&2000 liter	2
P14	Connector alleen voor 1150&2000 liter	2

Installatie-instructies

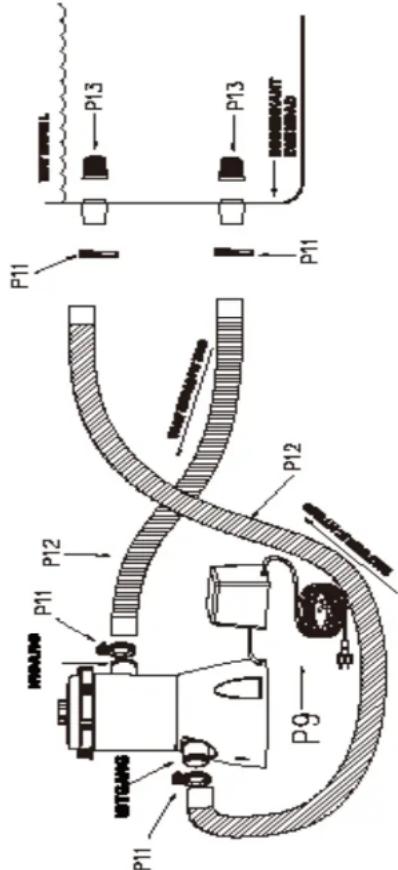

Raadpleeg het schema op pagina 6 & 7 voor referentie.

1. Voordaf u begint met het installeren van de filterpomp, moet u het zwembad installeren en water vullen. Volg hierbij stapsgewijs de installatie-instructies van het zwembad. Bedien de filterpomp alleen wanneer het water het maximumniveau in het zwembad heeft bereikt. Een lage waterdruk in de pomp kan leiden tot een luid motorgeluid.
2. Verwijder de filterpomp en slangën uit de verpakking.
3. Plaats de filterpomp minstens 0,2 m en maximum 1 m onder het wateroppervlak.
4. Opgelet: de filterpomp moet worden gemonteerd op een stevige en effen ondergrond. Er bevinden zich montagegaten in de pompvoet en u kunt de pomp monteren met de schroeven.
5. Plaats het filterpatroon (P6) in de filterkamer (P7) en zorg dat het filterpatroon (P6) zich in de filterkamer (P7) bevindt.
6. Plaats de rubber afdekking voor de filterkamer (P5) op de filterkamer (P7).
7. Plaats de houder van de klep van de filterkamer (P3) op de filterkamer (P7).
8. Maak vervolgens de houder van de klep van de filterkamer (P3) met de vingers vast naar rechts.

9. Verbind één aansluitslang (P12) met de ingang van de filterpomp (boven) en de onderste slangaansluitingen van het zwembad. Bevestig de slang met de slangklemmen (P11).

10. Draai de luchtaflaatklep (P1) 1-2 omwentelingen linksom.

11. Verbind de tweede aansluitslang (P12) met de bovenste slangaansluiting van het zwembad en de uitgang (onderaan) van de filterpomp (zië pagina 7). Bevestig de slang met de slangklemmen.

12. Het geluidsdrukniiveau is minder dan 82 dB (A)

INSTALLATIE-AFBEELDINGEN

AFBEELDING NIET OP SCHAAL

Bedieningsinstructies

1. Zorg dat het zwembad al met water is gevuld en plaats de filterpomp op een geschikte positie.
2. Wanneer er water in de filterpomp stroomt, zorgt de waterdruk dat de lucht die is binnengedrongen kan ontsnappen uit de ontluchtingsklep (P1).
3. Maak vervolgens de ontluchtingsklep (P1) met de vingers vast naar rechts.
4. Sluit de voedingskabel van de adapter aan op 230V wisselstroom om de filterpomp te bedienen tot de helderheid van het water in het zwembad is verkregen.

Algemeen onderhoud

1. Koppel de voeding van de motor los voordat u werkt aan de pomp of de motor.
2. Afhankelijk van het gebruik van onderdelen, dient u enkele reserveonderdelen beschikbaar te houden. Wij raden u aan twee filterpatronen in reserve te houden.
3. Insmeren of regelmatig mechanisch onderhoud zijn niet nodig
4. Was de buitenzijde van de filter met een mild schoonmaakmiddel en water en spoel deze af met een slang.
5. Gebruik geen oplosmiddelen om de filter te reinigen. Oplosmiddelen kunnen plastic onderdelen van het systeem beschadigen.
6. Behoud een pH-niveau van 7,0 tot 7,4 in hět zwembad.
7. De spanning van de adapter bedraagt AC 230V.
8. Leg de filterpomp niet in hoog gras omdat hierdoor de motor kan oververhitten.
9. Nadat het zwembadwater volledig is afgelaten, moet u alle zwembadslangen uit het zwembad en de filterpomp verwijderen.
10. Laat water weglopen uit alle behuizingen van de filterpomp
11. Sla alle filteronderdelen op een droge opslagplaats met ventilatie op. Zorg dat alle onderdelen droog zijn voordat u ze opslaat.
12. U kunt de filterpomp op een droge locatie opslaan en de oorspronkelijke kartonnen doos gebruiken voor opslag voor gebruik in het volgende seizoen.

Reiniging en vervanging

1. Zorgt dat de 230 V-adapter en de voedingskabel zijn losgekoppeld van het stopcontact.
2. Draai linksom om de houder van de klep van de filterkamer (P3) te verwijderen. Plaats deze op een veilige plaats.
3. Reinig het gebruikte filterpatroon (P6) of vervang indien nodig.

4. Contrôleer de binnenzijdé van de filterkamer (P7).

5. Als er vuil of afzetting wordt gevonden op de onderkant van de behuizing, gebruikt u een emmer water of een waterslang om deze afzetting of dit vuil uit de behuizing te spoelen.

6. Plaats de houder van de klep van de filterkamer (P3) terug op zijn positie en draai deze naar rechts om de houder te bevestigen op de filterbehuizing.
7. Sluit de voedingskabel of adapter opnieuw aan.

Richtlijnen probleemoplossen

POMP WERKT NIET:

A. controleren op kapotte zekeringen, stroomonderbrekers of losgekoppelde elektrische bedrading.
B. Motor controleren. Als de motor te warm wordt of overbelast is, schakelt u deze uit. Laat de motor afkoelen.
C. Raadpleeq een expert.
DE MOTOR DRAAIT, MAAR POMPT GEEN WATER OF DE WATERSTROOM IS TE TRAAG:
A. Controleer op obstructies in de inlaatslang of uitlaatslang in de wand van het zwembad.
B. Maak de slangklemmen vast, controleer de slangen op schade, controleer het waterpeil van het zwembad.
C. Reinig het filterpatroon vaker. Het is herbruikbaar en kan gemakkelijk worden gereinigd met bijv. een tuinslang.

D. Vervang het filterpatroon.

E. Raadpleeg een expert

POMP VERLIEST VERMOGEN

A. Zorg dat het waterpeil in het zwembad minstens 5 cm boven de onderkant van de hals van het schepnet is terwijl het systeem niet in gebruik is.
B. Controleer of er geen fekken zijn in de afzuigbuizen.
C. Controleer of het filterpatroon vuil is en moet worden gereinigd. Het is herbruikbaar en kan gemakkelijk worden gereinigd met bijv. een tuinslang.
D. Raadpleeg een expert.

FILTER REINIGT ZWEMBAD NIET

A. Pas het chloor- en pH-gehalte aan.
B. Filterpatroon reinigen of vervangen. Het is herbruikbaar en kan gemakkelijk worden gereinigd met bijv. een tuinslang.
C. Controleer het patroon op openingen. Vervangen indien beschadigd.
D. Laat de pomp langer draaien
E. Verwijder afval uit de zeefraster in de wand van het zwembad.
F. Raadpleeg een expert.

BEPERKTE GARANTIE

ATTENTIE KLANT – Lees deze verklaring aandachtig en bewaar altijd uw oorspronkelijke betaalbon van de winkel samen met dit garantiecertificaat. Uw rekening geldt als bewijs van aankoop en om te bepalen hoe lang u het zwembad al in bezit heeft.

Wij bieden voor alle componenten in deze filterpomp bij normaal gebruik en service, gedurende een periode van 365 dagen vanaf de aankoopdatum, alleen voor de originele koper een garantie tegen defecten in materialen en werkuitvoering. Zijn er onderdelen door de gebruiker vervangen, beschadigd of onjuist gebruikt, dan is de garantie op die onderdelen ongeldig. In dat geval zullen we u informeren over de prijs van vervangingsonderdelen en de verdere instructies. Registreer op www.jilong.com om de garantie binnen 30 dagen na aankoopdatum geldig te maken.

Als gedurende de relevante tijdsperiode een verifieerbare fabrieksfout wordt gevonden, gaan wij als optie van de garantie voor een pomp ermee akkoord om het te repareren of te vervangen, mits het juiste aankoopbewijs wordt getoond.

Deze beperkte garantie is niet geldig als het zwembad voor commerciële doeleinden wordt gebruikt, of bij schade door een ongeluk, natuurramp, verkeerd gebruik, verwaarlozing of misbruik, vandalisme, onjuist gebruik van chemicaliën, blootstelling aan extreme weersomstandigheden of verwaarlozing tijdens het instellen of demonteren van het zwembad.

Wij kunnen niet aansprakelijk worden gesteld voor de kosten van installatie (inclusief water), werkzaamheden of transportkosten die zich door vervanging van defecte onderdelen voordoen. Verder dekt deze beperkte garantie geen onbevoegde wijzigingen die aan het zwembadsysteem zelf worden uitgevoerd.

Correcte verwijdering van dit product

Deze markering geeft aan dat dit product niet mag worden weggegooid met ander huishoudelijk afval in de hele EU. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u het product op een verantwoorde wijze recyclen om duurzaam hergebruik van materiaalbronnen te bevorderen. Om uw versleten apparaat terug te retourneren, kunt u de retour- en verzamelsystemen gebruiken of kunt u contact opnemen met de kleinhandelaar waar het product werd aangeschaft. Zij kunnen dit product terugnemen voor een milieuveilige recycling.

FP14-16-DK
