Producttype	LED-televisie
Merk	Medion
Model	LIFE P12065 (MD 21113)
Schermdiagonaal	80 cm (32 inch)
Resolutie	1920 x 1080 (Full HD)
Verversingssnelheid	60 Hz
Connectiviteit	2x HDMI, 1x USB, 1x VGA, 1x antenne-ingang, 1x optische audio-uitgang
Slimme functies	Nee (standaard televisie)
TV-ontvangst	DVB-T/T2, DVB-C, DVB-S/S2, ingebouwde digitale tuner
Voeding	100-240 V ~ 50/60 Hz
Stroomverbruik (stand-by)	< 0,5 W
Stroomverbruik (max)	50 W
Afmetingen (zonder voet)	73,5 x 43,5 x 8,5 cm (B x H x D)
Afmetingen (met voet)	73,5 x 47,0 x 19,0 cm
Gewicht (zonder voet)	5,2 kg
Gewicht (met voet)	5,5 kg
Muurbeweging	VESA 200 x 200 mm
Luidsprekers	2 x 8 W
Onderhoud en reiniging	Uitschakelen en loskoppelen voor reiniging; gebruik een zachte, droge doek; vermijd chemicaliën
Veiligheid	Niet blootstellen aan vocht; ventilatieopeningen niet blokkeren; gebruik een gemakkelijk bereikbaar stopcontact
Onderdelen en repareerbaarheid	Repareerbaarheidsindex niet vermeld; onderdelen verkrijgbaar via Medion after-sales service
Algemene informatie	Gebruiksaanwijzing beschikbaar in het Frans; garantie 2 jaar

Veelgestelde vragen - LIFE P12065 (MD 21113) MEDION

Hoe verbind ik een gameconsole met de Medion LIFE P12065 televisie?

Gebruik een HDMI-kabel om de console aan te sluiten op een van de HDMI-poorten aan de achterkant van de televisie. Selecteer vervolgens de bijbehorende HDMI-bron via de 'Source'-knop op de afstandsbediening.

Wat te doen als de televisie niet aangaat?

Controleer of de stroomkabel goed is aangesloten en of het stopcontact werkt. Als het probleem aanhoudt, haal de televisie 60 seconden van de stroom en sluit hem opnieuw aan. Als er geen verbetering is, neem dan contact op met de klantenservice.

Hoe stel ik het kanaal en het geluid in?

Gebruik de VOL+/- toetsen voor het geluid en CH+/- voor de kanalen. Voor fijnafstemming gaat u naar het menu door op MENU te drukken en navigeert u naar 'Geluid' of 'Beeld'.

Kan ik deze televisie als computerscherm gebruiken?

Ja, sluit uw computer aan via de HDMI- of VGA-poort. Als u VGA gebruikt, sluit dan ook de audiokabel (3,5 mm jack) aan voor het geluid. Selecteer de juiste bron.

Hoe voer ik een automatische zenderzoekopdracht uit?

Ga naar het hoofdmenu, kies 'Installatie' of 'Instellingen', dan 'Automatisch zoeken'. Selecteer het type tuner (DVB-T, DVB-C of DVB-S) en bevestig. De televisie slaat alle gevonden zenders op.

Wat is het stroomverbruik in stand-by?

Het stroomverbruik in stand-by is minder dan 0,5 W, wat zeer energiezuinig is. Trek de stekker uit het stopcontact voor maximale besparing als u de televisie langere tijd niet gebruikt.

Het geluid is zacht of vervormd, wat moet ik doen?

Controleer de audio-instellingen in het menu 'Geluid': schakel de 'Nacht'-modus of 'Surround-geluid' uit indien ingeschakeld. Zorg dat de luidsprekers niet worden geblokkeerd. Reset de audio-instellingen als het probleem aanhoudt.

Hoe installeer ik de televisie op een muurbeugel?

Gebruik een VESA 200x200 mm beugel die geschikt is voor het gewicht van de televisie (ongeveer 5,5 kg). Bevestig de beugel stevig aan de muur en hang de televisie op volgens de instructies van de beugel. Koppel alle kabels los voor de installatie.

Hoe reinig ik het scherm zonder het te beschadigen?

Schakel de televisie uit en trek de stekker eruit. Gebruik een zachte, droge doek (microvezel) om stof te verwijderen. Voor vlekken, maak de doek licht vochtig met gedestilleerd water, wring goed uit en veeg voorzichtig. Gebruik nooit chemicaliën of ruwe doeken.

Waar vind ik het serienummer en wat te doen bij een storing?

Het serienummer staat op een label aan de achterkant van de televisie. Neem bij een storing contact op met de Medion after-sales service. Noteer vóór het bellen het model (MD 21113) en het serienummer om de ondersteuning te vergemakkelijken.

GEBRUIKSAANWIJZING LIFE P12065 (MD 21113) MEDION

Overzicht van het apparaat

LCD-TV

Voorkant en bedieningselementen

1. EJECT

Schijf

uitwerpen

1. Schijf: afspelen starten of onderbreken

2. VOL +/VOL - het volume instellen of in het menu naar rechts/links navigeren

3. CH + /CH - een zender selecteren of in het menu naar boven/beneden navigeren

4. MENU het beeldschermmenu weergeven om apparaatinstellingen te bepalen

5. SOURCE Invoerbron wijzigen

6. ⏻ standby-schakelaar; het apparaat standby-modus zetten

7. LCD-beeldscherm

8. Aan/uit-indicator: brandt oranje als het apparaat zich in de standby-modus bevindt. Brandt groen als het apparaat is ingeschakeld.

9. Infraroodsensor: ontvanger van de infraroodsignalen van de afstandsbediening.

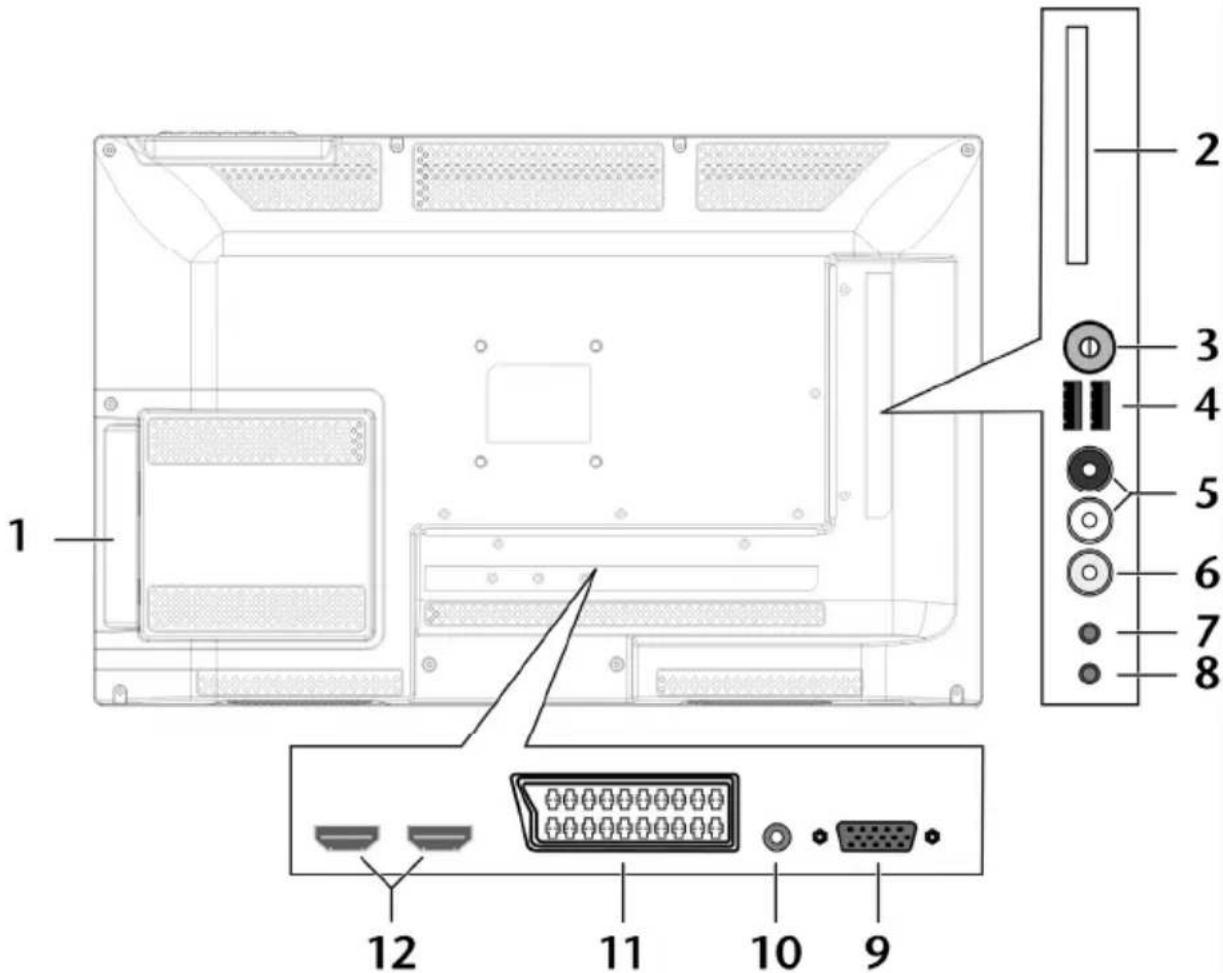

Achterkant

1. DVD-station
2. COMMON INTERFACE Sleuf voor pay-tv-kaarten
3. ANT. om de antenne aan te sluiten
4. USB (5V -500 mA max.) USB-aansluitingen voor het afspelen van mediabestanden
5. AUDIO L R ingangen Audio-ingangen (rood/wit) voor de video- AV of Y/Pb/Pr
6. AV VIDEO-ingang (geel)
7. YPbPr IN 3,5 mm componentingang voor de aansluiting van apparaten met een componentuitgang
8. Om een hoofdtelefoon met een 3,5 mm jackplug aan te sluiten
9. VGA VGA-aansluiting om een PC aan te sluiten
10. VGA AUDIO Audio-ingang voor PC's
11. SCART SCART-poort
12. HDMI 1-2 HDMI-aansluiting voor apparaten met een HDMI-uitgang

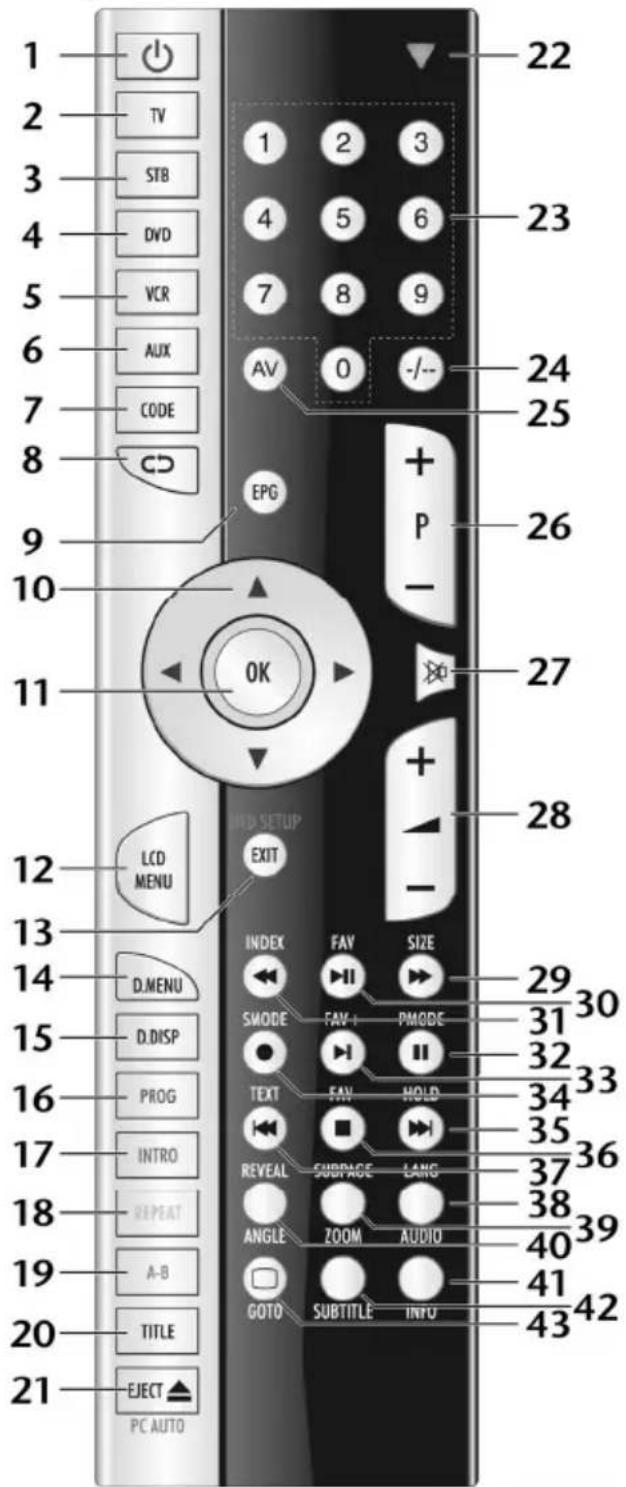

Afstandsbediening

1		STANDBY, het apparaat inschakelen of in de standby-modus zetten
2	TV	LCD-TV bedienen
3	STB	Een satellietontvanger bedienen
4	DVD	Een DVD-recorder, DVD-speler bedienen
5	VCR	Een videorecorder bedienen
6	AUX	Een geluidsapparaat bedienen
7	CODE	Om andere apparaten te programmeren
8	CD	Vorige zender instellen
9	EPG	Digitale televisie: een elektronisch TV-programma weergeven (afhankelijk van zendstations), zie pag. 45.
10	Pijltjestoetsen	▲	In het menu naar boven navigeren.Teletekst: vorige pagina selecteren.
		▼	In het menu naar beneden navigeren.Teletekst: vorige pagina selecteren.
		◄	In het menu naar links navigeren.Teletekst: onderkant weergeven.
		►	In het menu naar rechts navigeren.Teletekst: onderkant weergeven.
11	OK	In de tv-modus: zenderlijst weergevenDient in bepaalde menu's om uw keuze te bevestigen. Wordt ook gebruikt als ENTER
12	LCD MENU	OSD-menu weergeven en sluiten
13	EXITDVD SETUP	Menu verlatenDVD: menu openen
14	D.MENU	DVD: DVD-menu openen en sluiten
15	D.DISPLAY	DVD: toont informatie over de geplaatste DVD, zoals bijvoorbeeld het aantal hoofdstukken, de afgespeelde tijd enz.
16	PROGRode toets	DVD: afspeellijst van de DVD-speler programmeren.Gekleurde toets voor het gebruik in teletekst.
17	INTROGroene toets	DVD: korte weergaveGekleurde toets voor het gebruik in teletekst.
18	REPEATGele toets	DVD: afspeelmodus instellenGekleurde toets voor het gebruik in teletekst.
19	A-BBlauwe toets	DVD: AB-herhaling instellenKleurtoets voor het gebruik in teletekst.
20	TITLE	DVD: Hoofdmenu van de DVD weergeven
21	EJECT ▲PC AUTO	DVD: uitwerptoetsAutomatische aanpassing in de VGA-modus
22	Controlelampje ter bevestiging van een druk op de toets
23	Cijfertoetsen TV	uit de standby-modus inschakelen; zenders selecteren, Teletekst: paginaselectie.
24	-/-	Geen functie
25	AV/INPUT	Ingangssignaal van aangesloten apparaten selecteren
26	P+/-	Zendertoetsen
27		Geluid uitschakelen
28.	- +	Volume hoger (+) of lager (-)instellen.
29	SIZE	Teletekst: pagina vergroten; beeldformaat wijzigen, zie pag. 25 en pag. 44DVD: snel vooruitspoelen
30	FAV	Favorietenlijst weergeven, zie pag. 26.DVD: Play-toets – afspelen starten / Pauze-toets: afspelen onderbreken.
31	INDEX	Teletekst: startpagina weergevenDVD: snel terugspoelen
32	PMODE	Beeldmodus selecteren, zie pag. 25 en pag. 40.DVD: pauzeknop
33	FAV+	Volgende zender in de favorietenlijstDVD: slow motion
34	SMODE	Geluidsmodus selecteren, zie pag. 24 en pag. 41.DVD: opnamefunctie
35	HOLD	Teletekst: stoppen met bladerenDVD: volgende titel/volgend hoofdstuk
36	FAV-	Vorige zender in de favorietenlijstDVD: STOP-toets, afspelen / opname beëindigen
37	TEXT	Teletekst in- en uitschakelenDVD: vorige titel/vorig hoofdstuk
38	LANGAUDIO	Geluidsnorm analoge TV instellenDVD: taal selecteren in de DVD-modus
39	SUBPAGEZOOM	Teletekst: subpagina weergevenDVD: zoomfunctie bij DVD-speler
40	REVEALANGLE	Teletekst: verborgen tekst weergevenDVD: camerapositie (hoek) in de DVD-modus selecteren
41	INFO	Instellingen van de huidige TV-zender weergeven.
42	SUBTITLE	DVD: ondertitels weergeven bij DVD-speler
43	GOTO	DVD: een bepaald onderdeel op een DVD selecteren

Inhoud

Overzicht van het apparaat.... 1

LCD-TV 1

Voorkant en bedieningselementen....1

Achterkant....2

Afstandsbediening 3

Inhoud 6

Instructies bij deze handleiding.... 9

Normaal gebruik....9

Full HD 9

Inhoud verpakking....10

Veiligheidsadviezen 11

Veiligheid....11

Plaats van opstelling 12

Reparaties 12

Omgevingsomstandigheden 13

Voeding....13

Omgaan met batterijen 14

De DVD-speler 15

Normen/elektromagnetische compatibiliteit 15

Universele afstandsbediening ....16

Gebruik....16

Programmeren van de Toestelcodes 16

Een toestelcode uit een codelijst invoeren 16

Code manueel zoeken.... 17

Code automatisch zoeken 17

Interval van 1 seconde of 3 seconden....18

Code zoeken volgens merknaam.... 18

Code-identificatie 19

Normaal gebruik....19

Individuele toestellen aansturen.... 19

ALLES-UIT-Functie 20

Bevestiging van de LCD-TV voet....21

Batterijen in de afstandsbediening plaatsen....22

Antenne aansluiten 22

Stroomkabel aansluiten....22

LCD-TV in- en uitschakelen....23

Nadat u het apparaat voor het eerst hebt ingeschakeld 23

Zenderselectie....24

Geluidsinstellingen....24

Beeldinstellingen....25

Informatie laten weergeven....25

Favorietenlijst weergeven....26

Extern apparaat selecteren 26

De DVD-modus....27

Van de TV-modus naar de DVD-modus overschakelen 27

DVD plaatsen 27

Bediening via de LCD-TV 28

Bediening via de afstandsbediening 29

DVD-menusysteem 31

Menu SYSTEEM SET-UP....31

Menu INST. TAAL....32

Menu AUDIO SET-UP 32

Richtlijnen betreffende het gebruik van USB-apparaten 33

Van de TV-modus naar de DVD-modus overschakelen 33

Media menusysteem 33

Teletekst 34

De bediening van de teletekst 34

Teletekstpagina's selecteren....34

Gekleurde toetsen....34

SUBPAGE 34

Handige teleteksteigenschappen....35

INDEX 35

HOLD 35

REVEAL....35

SIZE 35

Het OSD-menu....36

Navigeren in menu 36

Menusysteem 37

Menu KANAAL....37

Menu BEELD....40

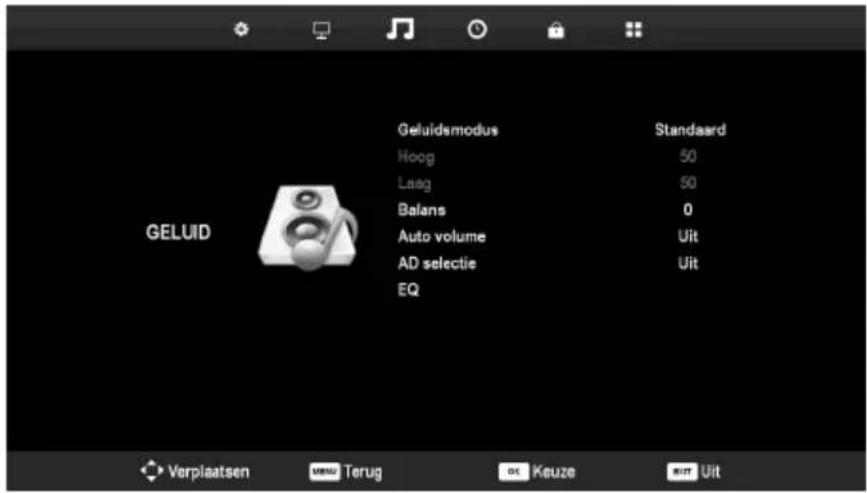

Menu GELUID 41

Menu TIJD 42

Menu BLOKKEREN....43

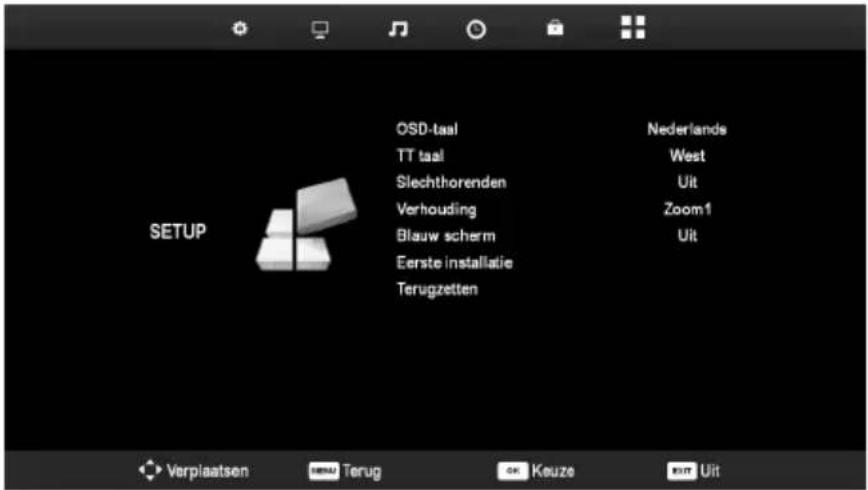

Menu SETUP....44

EPG - PROGRAMMAGIDS 45

Apparaten aansluiten....46

Hoofdtelefoon 46

DVD-speler aansluiten 46

Videorecorder aansluiten 47

DVD-recorder aansluiten.... 47

Ontvanger (SAT, DVB-T, decoder enz.) aansluiten 48

DVD- of videorecorder en satellietontvanger aansluiten.... 49

Camcorder aansluiten.... 49

Apparaat met HDMI- of DVI-uitgang aansluiten 49

PC aansluiten....50

Problemen oplossen 51

Reinigen....54

Alle rechten voorbehouden.

Deze handleiding wordt auteursrechtelijk beschermd. Alle rechten voorbehouden.

Vermenigvuldiging in mechanische, elektronische of elke andere vorm zonder de schriftelijke toestemming van de fabrikant is verboden.

Het copyright berust bij het bedrijf Medion®.

Technische en optische wijzigingen en drukfouten voorbehouden.

Dit product bevat technologie voor auteursrechtelijke bescherming die beveiligd wordt door Amerikaanse patenten en andere rechten voor intellectuele eigendom.

Het gebruik van deze technologie voor auteursrechtelijke bescherming moet door Macrovision worden geautoriseerd en is bedoeld voor thuisgebruik en een aantal andere manieren van weergave, tenzij anders geautoriseerd door Macrovision.

Instructies bij deze handleiding

Lees deze handleiding nauwkeurig door en volg alle aangegeven instructies. Zo bent u verzekerd van een betrouwbare bediening en een lange levensduur van uw LCD-TV. Houd deze handleiding steeds binnen handbereik in de buurt van uw LCD-TV. Bewaar de bedieningshandleiding goed zodat u deze bij het verkopen van de LCD-TV kunt doorgeven aan de nieuwe eigenaar.

Normaal gebruik

• Dit toestel dient voor het ontvangen en weergeven van televisieprogramma's. De verschillende aansluitmogelijkheden maken een uitbreiding van de ontvangst- en weergavebronnen (receiver, DVD-speler, DVD-recorder, videorecorder, pc, enz.) mogelijk.
• De garantie vervalt indien het apparaat niet correct wordt gebruikt.
• Het is verboden wijzigingen aan het apparaat aan te brengen.
• Dit toestel is uitsluitend geschikt voor gebruik in droge binnenruimten.
• Dit toestel is niet geschikt als datascherm voor kantoorgebruik.
• Dit toestel is bedoeld voor privé-gebruik en niet voor toepassing in de zware industrie. Het gebruik onder extreme omgevingsomstandigheden kan tot beschadiging van uw toestel leiden.

Full HD

Uw LCD-TV is voorzien van de functie „Full HD“. Dit betekent dat uw televisietoestel in principe beelden met een hoge definitie (HDTV) kan weergeven.

Hiervoor dient een HDTV-signaal van een externe set-top-box (HD-STB) naar de LCD-TV te worden gezonden.

Inhoud verpakking

Controleer de verpakking op volledigheid en stel ons binnen 14 dagen na de aanschaf op de hoogte van eventuele ontbrekende onderdelen.

LET OP!

Laat kleine kinderen niet met folie spelen. Gevaar voor verstikking!

De verpakking bevat de onderstaande onderdelen:

• LCD-TV
• Afstandsbediening incl. 2 batterijen van type R03 (AAA) 1,5V
• Component adapter
• Antennekabel
• Voet
• Handleiding
  • Garantiedocumenten

Veiligheidsadviezen

Veiligheid

• Zorg ervoor dat kinderen niet met het apparaat kunnen spelen. Dit apparaat mag niet worden gebruikt door personen (en kinderen) met beperkte fysieke, sensorische of psychische vaardigheden en door onbevoegden, tenzij ze door iemand worden bijgestaan die verantwoordelijk is voor hun veiligheid of die hen de nodige richtlijnen heeft bezorgd betreffende het gebruik van het apparaat.
• Houd het verpakkingsmateriaal, zoals bijv. folie, uit de buurt van kinderen. Bij onjuist gebruik kan verstikkingsgevaar bestaan.
• Open nooit de behuizing van de LCD-TV (gevaar voor elektrische schokken, kortsluiting en brand)!
• Stop geen voorwerpen via de sleuven en openingen in de LCD-TV (gevaar voor elektrische schokken, kortsluiting en brand)!
• De sleuven en openingen van de LCD-TV dienen voor de ventilatie. Dek deze openingen niet af (gevaar voor oververhitting of brand)!
• Oefen geen druk uit op het display. Het beeldscherm kan anders breken.
• De afstandsbediening is uitgerust met een infrarood-diode van klasse 1M. Kijk niet in de LED met behulp van optische instrumenten!
• De DVD-speler is een Laser product van klasse 1. Het toestel is voorzien van een veiligheidssysteem dat bij normaal gebruik voorkómt dat gevaarlijke Laser-stralen vrijkomen. Om oogletsels te voorkomen mag u nooit het veiligheidssysteem van het toestel manipuleren of beschadigen.
• Let op! Bij gebroken beeldscherm bestaat kans op verwonding. Trek beschermende handschoenen aan, pak de gebarsten delen in en neem contact op met de Medion hotline. Was vervolgens uw handen met zeep aangezien niet kan worden uitgesloten dat chemicaliën vrijkomen.
• Raak het scherm niet met uw vingers of met scherpe voorwerpen aan om beschadigingen te voorkomen.

• Wend u tot de klantenservice indien:

• het netsnoer geschroeid of beschadigd is

• vloeistof in het toestel is binnengedrongen
• het toestel niet naar behoren werkt
• het toestel gevallen of de behuizing beschadigd is

Plaats van opstelling

- Nieuwe toestellen geven gedurende de eerste gebruiksuren soms een typische, onvermijdelijke maar volledig ongevaarlijke geur af, die na verloop van tijd steeds minder wordt. Teneinde de geurvorming zoveel mogelijk te beperken, adviseren wij u de ruimte regelmatig te luchten. Wij hebben bij de ontwikkeling van dit product ervoor gezorgd dat wij duidelijk binnen de geldende grenswaarden zijn gebleven.

- Houd uw LCD-TV en alle aangesloten apparaten uit de buurt van vocht en voorkom stofvorming, hitte en directe straling van de zon. Als deze instructies worden genegeerd, kan dit tot storingen of tot beschadiging van de LCD-TV leiden.

- Gebruik het toestel niet in de buitenlucht, aangezien invloeden van buitenaf, zoals regen, sneeuw, enz. schade kunnen toebrengen aan het toestel.

- Bescherm het apparaat tegen waterdruppels en waternevel. Plaats geen voorwerpen die zijn gevuld met vloeistof (vazen of iets dergelijks) op het toestel. Het voorwerp kan omvallen, waarbij de vloeistof de elektrische veiligheid nadelig kan beïnvloeden.

- OPGELET! Voorkom brand: plaats kaarsen en andere brandende voorwerpen nooit in de nabijheid van dit apparaat.

- Zorg voor voldoende vrije ruimte in de wandkast. Houd een afstand van minimaal 10 cm rondom het toestel aan voor voldoende ventilatie.

- Plaats alle onderdelen op een stabiele, effen en trillingsvrije ondergrond om te voorkomen dat de LCD-TV om valt.

- Vermijd verblindingseffecten, weerspiegelingen en te sterke contrasten tussen licht en donker om uw ogen te sparen.

- De optimale kijkafstand bedraagt 5 maal de beeldschermdiagonaal.

Reparaties

- Laat de reparatie van uw LCD-TV uitsluitend over aan gekwalificeerd vakpersoneel.

- Indien een reparatie is vereist, neemt u uitsluitend contact op met de Medion hotline.

- Vergewis u ervan dat u enkel de door de fabrikant aangeboden reserveonderdelen gebruikt. Gebruik van ongeschikte reserveonderdelen kan het apparaat beschadigen.

Omgevingsomstandigheden

• Het toestel kan worden gebruikt bij een omgevingstemperatuur van +5 °C tot +40 °C en een relatieve luchtvochtigheid van 20 % - 85 % (zonder condensvorming).
• In uitgeschakelde toestand kan de LCD-TV worden opgeslagen bij een temperatuur tussen -20 °C en +60 °C.
• Zorg voor een afstand van minimaal één meter tussen het toestel en hoogfrequente en magnetische storingsbronnen (televisietoestel, luidsprekerboxen, mobiele telefoon, enz.) om functiestoringen te vermijden.
• Wacht nadat u de LCD-TV hebt vervoerd zo lang met de ingebruikname tot het toestel de omgevingstemperatuur heeft aangenomen.
• Bij grote schommelingen in temperatuur of luchtvochtigheid kan er door condensatie vochtvorming optreden binnen in de LCD-TV, die een elektrische kortsluiting kan veroorzaken.
• Trek tijdens een onweer of als het toestel langere tijd niet wordt gebruikt de stekker uit het stopcontact en de antennekabel uit de antenne-aansluiting.

Voeding

Let op

Onderbreek de stroomvoorziening van uw LCD-TV of schakel alle spanning uit door de stekker van het netsnoer uit het stopcontact te halen.

• Sluit de LCD-TV alleen aan op een geaard stopcontact met 220-240 V \~ 50 Hz. Als u niet zeker bent van de voedingsbron op de plaats van installatie, raadpleegt u het energiebedrijf.
• Het stopcontact moet zich in de buurt van de LCD-TV bevinden en moet gemakkelijk bereikbaar zijn.
• Onderbreek de stroomvoorziening van uw beeldscherm door de stekker van het netsnoer uit het stopcontact te halen.
• Wij adviseren u, omwille van de extra veiligheid, gebruik te maken van een overspanningsbeveiliging, zodat uw LCD-TV beschermd is tegen beschadiging door spanningspieken of blikseminslag op het stroomnet.
• Leg de kabels zo neer dat niemand erop kan trappen of erover kan struikelen.
• Plaats geen voorwerpen op de kabels omdat deze anders beschadigd kunnen raken.

Omgaan met batterijen

Batterijen kunnen brandbare stoffen bevatten. Bij onoordeelkundige behandeling kunnen batterijen leeglopen, sterk verhit raken, ontbranden of zelfs exploderen, hetgeen tot persoonlijk letsel of schade aan uw toestel kan leiden.

Houd u beslist aan de volgende adviezen:

• Houd batterijen uit de buurt van kinderen.
  Bij inslikken van batterijen moet onmiddellijk contact worden opgenomen met de huisarts.
• Laad nooit batterijen op (tenzij dit uitdrukkelijk staat aangegeven).
• Ontlaad de batterijen nooit door een hoge vermogensafgave.
• Sluit de batterijen nooit kort.
• Stel de batterijen nooit bloot aan overmatige hitte door zonlicht, vuur of dergelijke!
• Demonteer of vervorm de batterijen niet.
  U kunt gewond raken aan handen of vingers of batterijvloeistof kan in contact komen met ogen of huid. Als dit gebeurt, spoelt u de desbetreffende plekken schoon met ruime hoeveelheden schoon water en stel onmiddellijk uw huisarts in kennis.
• Vermijd krachtige stoten en schokken.
• Draai nooit de polariteit om.
• Let erop dat de plus- (+) en minpool (-) juist zijn geplaatst om kortsluiting te vermijden.
• Gebruik geen oude en nieuwe batterijen of batterijen van verschillende typen door elkaar.
• Dit kan storingen in het toestel veroorzaken. Bovendien zou de zwakkere batterij te sterk worden ontladen.
• Verwijder lege batterijen onmiddellijk uit het toestel.
• Haal de batterijen uit het toestel als u dit langere tijd niet gebruikt.
• Vervang alle lege batterijen in een toestel tegelijk door nieuwe batterijen van hetzelfde type.
• Isoleer de contactpunten van de batterijen met een stuk plakband als u batterijen wilt opslaan of afvoeren.

De DVD-speler

De DVD-speler is een klasse 1 laserproduct. Het apparaat is uitgerust met een veiligheidssysteem. Hierdoor worden bij normaal gebruik geen gevaarlijke laserstralen uitgezonden. Voorkom oogletsels: manipuleer of beschadig nooit het veiligheidssysteem van het apparaat.

Normen/elektromagnetische compatibiliteit

De LCD-TV voldoet aan de vereisten voor elektromagnetische compatibiliteit en elektrische veiligheid.

Het apparaat voldoet aan de eisen van EMV-richtlijn 2004/108/EG alsook de laagspanningsrichtlijn 2006/95/EG.

Dit toestel voldoet aan de basisvereisten en de relevante regelingen van de eco-design richtlijn 2009/125/EG (decreet 1275/2008).

Universele afstandsbediening

Gebruik

Deze universele afstandsbediening kan tot 5 gewone afstandsbedieningen vervangen en is in staat om volgende types toestellen aan te sturen:

TV:

L

C

D

T

De benamingen op de brontoetsen „STB“, „DVD“, „VCR“ enz. dienen vooral voor de overzichtelijkheid. U kunt natuurlijk ook andere types toestellen aan de toetsen toekennen, bv. Pay-TV-decoder.

Met de toets TV kan enkel één TV-toestel worden bestuurd.

Programmeren van de Toestelcodes

Voor elk toestel dat u met de universele afstandsbediening wilt besturen, moet u een van de brontoetsen (STB, DVD, VCR, AUX) d.m.v. een toestelcode van vier cijfers programmeren. De namen van de toetsen dienen hierbij enkel als geheugensteun. Met uitzondering van de TV-toets kan aan elke andere toets een willekeurig toestel worden geprogrammeerd. Aan de TV-toets kunt u enkel een TV-code programmeren.

Graag eerst een cassette invoeren als u een videorecorder als toestel wilt programmeren.

Een toestelcode uit een codelijst invoeren

De codes voor de verschillende toestellen vindt u in de codelijst, die u samen met deze handleiding ontvangt. Dit is de procedure:

▶ Schakel het gewenste toestel handmatig in.
Druk kort op de gewenste brontoets ( STB, DVD, VCR, AUX).
Druk voor ca. 3 seconden de toets CODE in, totdat de blauwe LED voortdurend oplicht.
▶ Geef de viercijfer code uit de codelijst in.

De blauwe LED gaat voor elke druk op een toets kort uit als bevestiging.

Als een geldige code werd ingevoerd, gaat de blauwe LED na de invoer van het laatste cijfer uit. Werd geen geldige code ingebracht, knippert de blauwe LED drie seconden lang alvorens ze uitgaat.

Als het toestel niet als verwacht reageert, dan kunt u de programmering eventueel herhalen met een andere code. Gelieve alle codes van uw merk te proberen. Kies de code waarmee alle beschikbaren functies van uw afstandsbediening correct werken!

Levert ook deze procedure niet het gewenste resultaat, dan probeert u het met de zoekmethode, die in het hoofdstuk "Code automatisch zoeken" is beschreven.

Code manueel zoeken

Dit is de procedure voor manueel zoeken:

▶ Schakel het gewenste toestel handmatig in.
▶ Druk kort op de gewenste brontoets ( STB, DVD, VCR, AUX).
Druk voor ca. 3 seconden de toets CODE in, totdat de blauwe LED voortdurend oplicht.
Druk herhaaldelijk na elkaar (tot 350 keer) de toets ⏻, P/CH+ of P/CH- in, tot het toestel, dat zal worden aangestuurd, van kanaal verandert of zodanig reageert. Het zoeken naar de code begint dan bij het actueel opgeslagen nummer bestaande uit vier cijfers.
▶ Druk kort op OK, om de code op te slagen.

Vanwege het grote aantal verschillende codes zijn per toesteltype tot 350 verschillende codes geprogrammeerd. In enkele gevallen kan het zijn, dat enkel de gebruikelijkste hoofdfuncties beschikbaar zijn. Bij enkele uitzonderlijke toestellen is het mogelijk, dat de beschreven procedure geen succes heeft.

Code automatisch zoeken

Heeft u alle codes van uw toesteltype en merk geprobeerd en reageert uw toestel niet op de afstandsbediening, dan kunt u de automatische zoekfunctie proberen. Hiermee kunt u ook codes van merken opsporen, die niet in de codelijst zijn opgenomen.

Als u de brontoetsen STB, DVD, VCR of AUX met een andere dan het aangegeven toestel wenst te programmeren, dan moet u bij de automatische zoekfunctie eerst een code voor het gewenste toesteltype programmeren. bv.: U wilt met de toets AUX een DVD-player bedienen. Dan programmeert u eerst een willekeurige code van een DVD-player uit de codelijst, voordat u de volgende stappen uitvoert.

▶ Schakel het gewenste toestel handmatig in.
Druk kort op de gewenste brontoets ( STB, DVD, VCR, AUX).
Druk voor ca. 3 seconden de toets CODE in, totdat de blauwe LED voortdurend oplicht.
Wijs met de afstandsbediening naar het toestel en druk kort op de toets P+. Beschikt uw toestel niet over een functie voor de kanaalkeuze, dan drukt u de toets ⏻ ipv. P+.
Na 6 seconden begint de afstandsbediening de code te zoeken en zendt elke seconde (zie ook het volgende hoofdstuk) één voor één alle codes door.
Bij het zenden licht telkens de blauwe LED op.

Zodra het toestel op de afstandsbediening reageert, drukt u op OK. – Als u het juiste moment om tijdig op OK te drukken gemist heeft, dan kunt u met de toets P-stapsgewijs naar die code terugkeren waarop het toestel heeft gereageerd.

Om het zoeken te beëindigen, drukt u op OK.

Interval van 1 seconde of 3 seconden

Als de afstandsbediening ipv. elke seconde maar alle 3 seconden een nieuwe code moet versturen, dan doet u het volgende:

Druk twee keer op P+ (of ⏻ Nu zendt de afstandsbediening pas alle 3 seconden een nieuwe code. Deze procedure geeft u meer tijd, maar duurt ook langer.

Code zoeken volgens merknaam

Met deze functie kunt u volgens merknaam zoeken. De merknamen vindt u in de lijst hieronder.

Dit is de procedure:

▶ Schakel het gewenste toestel handmatig in.
Druk kort op de gewenste brontoets ( STB, DVD, VCR, AUX).
Druk voor ca. 3 seconden de toets CODE in, totdat de blauwe LED voortdurend oplicht.

▶ Voer de code (bestaande uit 1 cijfer) in op basis van de tabel in de codelijst. Hieronder volgt een uittreksel:

Toets 1 MEDION, TEVION

Toets 2 Philips, Radiola, Philco, Erres, Pye

Toets 3 Sony, Akai, Panasonic, JVC, Sharp, Toshiba, Daewoo

Toets 4 Thomson, Brandt

Toets 5 Saba, Nordmende, Telefunken

Toets 6 Grundig, Blaupunkt

Toets 7 Nokia

Toets 0 alle merken

Druk herhaaldelijk op de toets P+ (of bij videorecorders of PLAY) totdat het toestel gewenst reageert. Voer dit vlot uit omdat anders de automatische zoekfunctie opstart.

▶ Druk OK om de code op te slaan.

Als alle codes uitgeput zijn, knippert de blauwe LED ca. 3 seconden.

Code-identificatie

Met de code-identificatie kunt u codes uitlezen, die reeds in de afstandsbediening zijn opgeslagen. Dit is de procedure:

▶ Schakel het gewenste toestel handmatig in.
Druk kort de gewenste brontoets ( STB, DVD, VCR, AUX) in. De blauwe LED knippert een keer.
Druk voor ca. 3 seconden de toets CODE in, totdat de blauwe LED voortdurend oplicht.
Druk kort op de toets CODE. De blauwe LED knippert nog een keer op.
Om het eerste cijfer te vinden, drukt u de cijfertoetsen van 0 t/m 9 in. Als de blauwe LED kort uitdooft, is dit cijfer het eerste opgeslagen getal.
Om het tweede cijfer te vinden, drukt u weer de cijfertoetsen van 0 tem. 9 in. Dan herhaalt u de procedure voor het derde getal.
De blauwe LED dooft uit, zodra de toets voor het derde getal is ingedrukt.

Nu is de identificatie van de code beëindigd.

Normaal gebruik

Individuele toestellen aansturen

Nadat de programmering van uw afstandsbediening voor audio-/videotoestellen is afgesloten, werken de gebruikelijkste hoofdfuncties op uw afstandsbediening net zoals op de originele afstandsbediening van het toestel.

U wijst met uw afstandsbediening naar het gewenste toestel en drukt de bijhorende brontoets. Nu gebruikt u de andere toetsen zoals gewoonlijk. Bij het versturen van het infrarode signaal licht de blauwe LED kort op.

Vervolgens activeert u de functies door de bijhorende functietoets op uw universele afstandsbediening in te drukken.

Opgelet:

• Het is mogelijk dat niet elke functie van uw originele afstandsbediening op de universele afstandsbediening rechtstreeks beschikbaar is.
• Vooral bij nieuwe modellen is het mogelijk, dat de functies bij andere toetsen horen dan verwacht of helemaal niet beschikbaar zijn.

ALLES-UIT-Functie

U kunt alle geprogrammeerde toestellen gelijktijdig uitzetten. Dit is de procedure:

U drukt eerst een keer kort op de toets ⏻ en dan onmiddellijk nog een keer lang (tenminste twee seconden). Nu worden alle geprogrammeerde toestellen één voor één uitgeschakeld.

Sommige toestellen kunt u met de toets ⏻ aan- en uitzetten. Deze toestellen worden na het uitvoeren van de ALLES-UIT-functie ingeschakeld.

De toets EPG („EPG“ = „Electronic Program Guide“) heeft verschillende functies naargelang bij welke code ze wordt opgeroepen:

- Bij TV- en satellietencodes (bv. SAT-TV of DVB-T) opent deze toets de elektronische TV-gids (EPG).

- Bij DVD-codes opent deze toets het titelmenu.

- Bij VCR-codes kunt u d.m.v. deze toets een programmering instellen als uw videorecorder over de ShowView-functie beschikt.

Ingebruikname

Opgelet!

Lees zorgvuldig het hoofdstuk "Veiligheidsadviezen" op pagina 9 voordat u het toestel in gebruik neemt.

Uitpakken

• Kies een geschikte plaats om het apparaat op te stellen.
• Open de doos heel voorzichtig om te voorkomen dat het toestel beschadigd raakt. Dit kan gebeuren als een mes met lang lemmet wordt gebruikt om de doos te openen.
• In de verpakking bevinden zich verschillende kleine onderdelen (batterijen, schroeven, enz.). Houd deze uit de buurt van kinderen. Er is sprake van inslikkingsgevaar.
• Bewaar het verpakkingsmateriaal goed en gebruik alleen dit om het televisietoestel te transporteren.

LET OP!

Laat kleine kinderen niet met folie spelen. Gevaar voor verstikking!

Bevestiging van de LCD-TV voet

Bevestig de voet van de LCD-TV zoals in de tekening wordt getoond. Doe dit voordat u de LCD-TV aansluit.

Batterijen in de afstandsbediening plaatsen

Verwijder het klepje van het batterijvak aan de achterkant van de afstandsbediening.
Plaats twee batterijen van het type R03 (AAA) 1,5V in het batterijvak van de afstandsbediening. Let bij het plaatsen op de polariteit van de batterijen (aangegeven in het batterijvak).
▶ Sluit het batterijvak.

LET OP!

Haal de batterijen uit de afstandsbediening als het toestel langere tijd niet wordt gebruikt. De afstandsbediening zou anders beschadigd kunnen raken door lekkende batterijen.

Antenne aansluiten

De TV ondersteunt verschillende antennesignalen.

Gebruik hiervoor de aansluiting Ant.

U kunt de volgende beeldsignalen ontvangen:

• via een analoge huisantenne of
• via een DVB-T *-antenne of
• via een DVB-C*-aansluiting
Sluit een antennekabel van de huisantenne, de DVB-T-antenne of de DVB-C-aansluiting aan op de antenneaansluiting van de lcd-tv.

Belangrijk!

Om vergrendelde zenders / betaalzenders te kunnen ontvangen, is een desbetreffende kaart vereist. Plaats daarvoor een CAM-module (verkrijgbaar in gespecialiseerde handelszaken) in de daarvoor voorziene sleuf aan de linkerkant van het apparaat (Common Interface). Plaats vervolgens de kaart van uw provider in de CAM-module. Lees hiervoor ook de beschrijving op pagina 37.

Stroomkabel aansluiten

Sluit de stekker aan op een goed bereikbaar stopcontact 220-240 V \~ 50 Hz. Het apparaat bevindt zich nu in de stand-bymodus en het controlelampje aan de voorkant brandt oranje.

LCD-TV in- en uitschakelen

• Om het apparaat in te schakelen, drukt u op de toets ⏻ op de afstandsbediening of op ⏻ aan de rechterkant van het apparaat. Het controlelampje aan de voorkant brandt groen.
  Met de toets ⏻zet u het apparaat opnieuw in de stand-bymodus. Bij deze modus wordt nog steeds stroom verbruikt.
  ▶ Met de stroomschakelaar schakelt u het apparaat volledig uit.

Nadat u het apparaat voor het eerst hebt ingeschakeld

Als u het apparaat voor het eerst inschakelt, wordt u door de Eerste installatie geleid. Deze installatie kan te allen tijde via het menu SETUP > Eerste installatie worden gestart en nogmaals worden uitgevoerd. Zie ook pagina 42.

▶ Selecteer met de pijltjestoetsen de OSD-taal.
▶ Selecteer met de pijltjestoetsen de optie automatische afstemming en druk op OK. U hebt de keuze uit verschillende instelmogelijkheden:

Menuoptie	Instellingen
Land	Selecteer met de pijltjestoetsen het gewenste land. De landinstelling is van invloed op de volgorde waarin de zenders worden opgeslagen.
Tune Type	DTV + ATV (zoeken naar digitale en analoge tv-kanalen);DTV (zoeken naar digitale tv-kanalen);ATV (zoeken naar analoge tv-kanalen).
Digital type	Stel hier in of het digitale antennesignaal via een antenne (DVB-T) of via de kabel (DVB-C) wordt doorgestuurd. Afhankelijk van de doorgevoerde instelling wordt gezocht naar digitale TV-kanalen.
Scan type	Zoekmodus instellen.Deze optie is enkel beschikbaar bij het zoeken naar DVB-C kanalen.
Netwerk ID	Netwerk-ID instellen.Deze optie is enkel beschikbaar bij het zoeken naar DVB-C kanalen.
Frequentie	Frequentie instellen.Deze optie is enkel beschikbaar bij het zoeken naar DVB-C kanalen in de Netwerk scan modus.
Symbol rate	Symboolsnelheid instellen.Deze optie is enkel beschikbaar bij het zoeken naar DVB-C kanalen.

Nadat u alle instellingen hebt doorgevoerd, drukt u op OK. Er wordt gezocht naar kanalen.

Er wordt naar de verschillende zenders gezocht. Wacht tot de automatische zenderafstemming is beëindigd. Via de knop MENU kunt u de zenderafstemming voortijdig beëindigen.

Tip

Vergeet niet om een DVB-T-antenne aan te sluiten als u naar digitale zenders wenst te zoeken.

Zenderselectie

- U kunt een zender selecteren door op een van de toetsen P+/- (op het toestel of op de afstandsbediening) te drukken of door de zender rechtstreeks via een cijfertoets te selecteren.

Indien het zendernummer uit twee of drie cijfers bestaat, voert u de cijfers direct na elkaar in.

- Met de toets ⊕ selecteert u de als laatste weergegeven zender.

Geluidsinstellingen

- Met de volumetoetsen - ▲ + op de afstandsbediening of op het toestel zet u het geluid harder of zachter.

- U kunt het geluid helemaal uitschakelen en opnieuw inschakelen met de toets (Geluid uitschakelen).

• Met de toets AUDIO maakt u een keuze tussen mono- en stereoweergave, Dual I en Dual II. Dual I en Dual II kunnen alleen worden weergegeven als de huidige uitzending de DUAL-modus ondersteunt (bijv. bij tweetalige uitzendingen).
• Met de toets SMODE maakt u een keuze uit de geluidsmodi Standaard, Muziek, Cinema, Sport, Persoonlijk. De instelling Persoonlijk wordt in het menu GELUID > Geluidsmodus gedefinieerd.

Beeldinstellingen

Met de toets PMODE maakt u een keuze uit de beeldmodi Dynamisch, Standaard, Mild, Persoonlijk. De instelling Persoonlijk wordt in het menu BEELD > Beeldmodus gedefinieerd.
▶ Afhankelijk van het programma worden beelden in het formaat 4:3 of 16:9 uitgezonden. Met de toets SIZE kunt u het beeldformaat aanpassen:

AutoHet uitgezonden formaat wordt automatisch ingesteld op het ingangssignaal.
4:3Voor de onvervormde weergave van het beeld in 4:3-formaat.
16:9Voor de onvervormde weergave van het beeld in 16:9-formaat.
Zoom 1Het beeld wordt bovenaan en onderaan het scherm ,gerekt'.
Zoom 2De zoomfunctie van Zoom1 gaat hier nog een stap verder. Het beeld wordt ook aan de linker- en rechterkant ,gerekt'.

De instelling van de beeldformaten kan ook in het menu SETUP > Verhouding worden gewijzigd.

Opgelet

Afhankelijk van de ingestelde beeldmodus zijn niet alle beeldformaten beschikbaar.

Informatie laten weergeven

Druk op de toets INFO om informatie over de actuele zender weer te geven.

Dezelfde informatie ontvangt u bij het omschakelen naar een andere zender.

Favorietenlijst weergeven

In het menu KANAAL > Programma bewerken kunt u afzondelijke zenders toevoegen aan een favorietenlijst (zie pagina 37).

Druk op de toets FAV om enkel de zenders uit de favorietenlijst weer te geven.
▶ Selecteer met de pijltjestoetsen ▲▼ of met de knoppen FAV - / FAV + een zender.

Extern apparaat selecteren

▶ Met behulp van de toets INPUT selecteert u de ingangen van de aangesloten apparaten.

ATV tv-modus (analoog antennesignaal)

DTV tv-modus (digitaal antennesignaal)

Media apparaat op de USB-aansluiting

AV apparaat op de AV-ingang

PC apparaat op PC-ingang

Component apparaat op Component video- en audio-ingangen

DVD ingebouwde DVD-speler

SCART apparaat op SCART-aansluiting

HDMI1 HDMI-ingang 1

HDMI2 HDMI-ingang 2

▶ Met behulp van de pijltjestoetsen ▼▲ gaat u naar de gewenste bron.
▶ Bevestig uw keuze via de toets OK

De DVD-modus

Via de DVD-modus wordt de ingebouwde DVD-speler bediend.

Van de TV-modus naar de DVD-modus overschakelen

▶ Met de toets AV/INPUT opent u de keuzelijst met bronnen.
▶ Via de pijltjestoetsen ▼▲ gaat u naar DVD.
▶ Bevestig uw keuze met de toets OK.

Als u wilt terugkeren naar de TV-modus, herhaalt u deze stappen en selecteert u in plaats van DVD de optie ATV of DTV.

DVD plaatsen

Richtlijn

De ingebouwde DVD-speler ondersteunt enkel media met een diameter van 12 cm. Voorkom beschadiging: plaats geen media met een diameter die kleiner of groter is dan 12 cm in het DVD-station.

Richtlijn

De dvd moet met de bedrukte zijde naar achter (achterkant van de lcd-tv) zijn geplaatst.

Richtlijn

Opdat u een DVD in het DVD-station kunt plaatsen, moet de LCD-TV zich in de DVD-modus bevinden.

Plaats de dvd met de bedrukte zijde naar achter in de dvd-sleuf. Als de LCD-TV zich in de DVD-modus bevindt, wordt de DVD automatisch herkend. Op het scherm verschijnt de melding LEZEN. Normaliter wordt de weergave automatisch gestart.

Richtlijn

In bepaalde gevallen dient u de weergave manueel te starten. Druk hiervoor op de toets ▶||

Bediening via de LCD-TV

Via de bedieningsknoppen op de LCD-TV staan de volgende functies te uwer beschikking:

EJECT Uitwerpknop DVD uit het DVD-station werpen

PLAY-/PAUSE-knop Afspelen starten of onderbreken

Om meer functies in te stellen of bevelen in te voeren, dient u gebruik te maken van de bijgeleverde afstandsbediening.

Bediening via de afstandsbediening

Via de afstandsbediening staan voor de bediening van de DVD-speler de volgende functies te uwer beschikking:

1	∅	STANDBY, het apparaat inschakelen of in de standby-modus zetten
10	Pijltjestoetsen ▲ ▼ ◀ ▶
13	DVD SETUP	DVD: menu openen
14	D.MENU	DVD: DVD-menu openen en sluiten
15	D.DISPLAY	DVD: toont informatie over de geplaatste DVD, zoals bijvoorbeeld het aantal hoofdstukken, de afgespeelde tijd enz.
16	PROG	DVD: afspeellijst van de DVD-speler programmeren.
17	INTRO	DVD: korte weergave
18	REPEAT	DVD: afspeelmodus instellen
19	A-B	DVD: AB-herhaling instellen
20	TITLE	DVD: Hoofdmenu van de DVD weergeven
21	EJECT ▲	DVD: uitwerptoets
29	▶	DVD: snel vooruitspoelen
30	▶II	DVD: Play-toets – afspelen starten / Pauze-toets: afspelen onderbreken.
31	◀	DVD: snel terugspoelen
32	II	DVD: pauzeknop
33	▶I	DVD: slow motion
34	●	DVD: opnamefunctie
35	▶▶	DVD: volgende titel/volgend hoofdstuk
36	■	DVD: STOP-toets, afspelen / opname beëindigen
37	◀◀	DVD: vorige titel/vorig hoofdstuk
38	AUDIO	DVD: taal selecteren in de DVD-modus
39	ZOOM	DVD: zoomfunctie bij DVD-speler
40	ANGLE	DVD: camerapositie (hoek) in de DVD-modus selecteren
42	SUBTITLE	DVD: ondertitels weergeven bij DVD-speler
43	GOTO	DVD: een bepaald onderdeel op een DVD selecteren

Richtlijn

Afhankelijk van de inhoud en het formaat van de schijf kunnen bepaalde knoppen een andere functie hebben of helemaal niet reageren.

DVD-menusysteem

U opent het DVD-menusysteem met de knop DVD SETUP.

Menu SYSTEEM SET-UP

Menupunt	Instelling
TV SYSTEEM	Instelling van het TV-systeem. Instelmogelijkheden: NTSC (bijvoorbeeld voor de VS), PAL (onder andere België en Nederland), AUTO
TV TYPE	Instelling van het beeldformaat. Instelmogelijkheden: 4:3 PS, 4:3 LB, 16:9
WACHTWOORD	Wachtwoord voor de kinderbeveiliging. Bij de levering is de kinderbeveiliging geblokkeerd. U heft de blokkering op met het wachtwoord 0000. Zodra de kinderbeveiliging werd gedeblokkeerd, kunt u een nieuw wachtwoord bepalen.
LEEFTIJD	Hier stelt u de leeftijdscategorie voor DVD's in. Bepaalde DVD's en CD's zijn met coderingssignalen van de door de Motion Picture Association vastgelegde leeftijdscategorieën gecodeerd. De acht leeftijdscategorieën zijn:1 KIND: ook geschikt voor kleine kinderen;2 G: („General“) voor alle leeftijdsgroepen;3 PG: („Parental Guidance“) ouderlijk toezicht aanbevolen;4 PG13: ouderlijk toezicht ten strengste aanbevolen; bepaalde scènes zijn niet geschikt voor kinderen jonger dan 13 jaar;5 PG-R: („Parental Guidance Restriction“) ouderlijk toezicht aanbevolen voor jongeren beneden de 17 jaar;6 R: („Restriction“) ouderlijk toezicht ten strengste aanbevolen voor jongeren beneden de 17 jaar;7 NC-17: niet geschikt voor jongeren beneden de 17 jaar;8 VOLWASSEN: enkel geschikt voor volwassenen.Om de kinderbeveiliging te wijzigen, dient u eerst het wachtwoord in te voeren. Zie het vorige menupunt.
HERVATTEN	Stel hier in of de weergave van de DVD na een bronwissel dient te worden hervat op het punt waar de weergave werd onderbroken of, of de DVD opnieuw dient te worden gestart.
STANDAARD	Hier kunt u alle fabrieksinstellingen herstellen. Alle voorinstellingen worden verwijderd.
SET-UP VERLA.	Hiermee verlaat u het DVD-menusysteem.

Menu INST. TAAL

Menupunt	Instelling
OSD TAAL	Selecteer de taal van het OSD-menu. De taal wordt onmiddellijk gewijzigd.
AUDIO TAAL	Hier stelt u de taal van de DVD in, voor zover de DVD meerdere talen bevat.
ONDERTITELING	Hier schakelt u de ondertiteling in, voor zover de DVD over ondertitels beschikt.
TAAL MENU	Hier stelt u de menutaal van de DVD in, voor zover de DVD over meerdere menutalen beschikt.
SET-UP VERLA.	Hiermee verlaat u het DVD-menusysteem.

Menu AUDIO SET-UP

Menupunt	Instelling
TOON	Hier kunt u de afspeelsnelheid van de DVD instellen.
SET-UP VERLA.	Hiermee verlaat u het DVD-menusysteem.

Menupunt	Instelling
DYN. BEREIK	Aanpassing van het volume van een DVD.
DUAL MONO	Maak hier uw keuze tussen 4 verschillende geluidsinstellingen.
SET-UP VERLA.	Hiermee verlaat u het DVD-menusysteem.

De mediamodus

De USB-aansluiting wordt aangestuurd via de mediamodus.

Richtlijnen betreffende het gebruik van USB-apparaten

• In sommige gevallen zijn bepaalde USB-apparaten (MP3-spelers, externe harde schijven) niet compatibel met deze LCD-tv.
• Sluit het USB-apparaat direct aan. Gebruik geen aparte kabel aangezien hierdoor compatibiliteitsproblemen kunnen optreden.
• Verwijder het USB-apparaat niet tijdens de weergave van een bestand.
• Het is gevaarlijk om USB-apparaten snel te plaatsen en te verwijderen. Het is vooral af te raden om het USB-apparaat snel meermaals na elkaar te plaatsen en te verwijderen. Dit kan schade veroorzaken aan het USB-apparaat en in het bijzonder aan de LCD-tv zelf.

Van de TV-modus naar de DVD-modus overschakelen

▶ Met de toets AV/INPUT opent u de keuzelijst met bronnen.
▶ Via de pijltjestoetsen ▼▲ gaat u naar Media.
▶ Bevestig uw keuze met de toets OK.
Als u wilt terugkeren naar de TV-modus, herhaalt u deze stappen en selecteert u in plaats van Media de optie ATV of DTV.

Media menusysteem

Zodra u een USB-informatiedrager op het televisietoestel hebt aangesloten en de bron op Media hebt ingesteld, kunt u een keuze maken uit de 4 volgende media:

• FOTO – om fotobestanden weer te geven
- MUZIEK – om muziekbestanden weer te geven
• FILM – om films weer te geven
- TEKST – om teksten weer te geven (*.txt)

Naargelang de geselecteerde optie staan verschillende functies ter beschikking. Deze functies worden onderaan het scherm weergegeven.

Teletekst

Teletekst is een gratis service, die door de meeste televisiestations wordt uitgezonden en actuele informatie zoals nieuws, weer, televisieprogramma's, aandelenkoersen, ondertiteling en andere thema's biedt. Uw TV-toestel biedt tal van handige functies voor het bedienen van de teletekst, zoals Multipage-Text, opslag van subpagina's of snelle navigatie.

De bediening van de teletekst

Om de teletekst te bedienen beschikt uw televisietoestel over speciale teleteksttoetsen. Op de uitklapbare zijde vooraan vindt u een overzicht voor de afstandsbediening

Kies een televisieprogramma dat teletekst uitzendt.
Druk éénmaal op de toets TEXT, om de basis-/indexpagina van de teleteksten aan te geven.
Indien u twee keer drukt op de toets TEXT wordt de tekst transparant over het televisiebeeld weergegeven.
Indien u drie keer drukt op de toets TEXT wordt weer overgeschakeld naar de TV-modus.

Teletekstpagina's selecteren

▶ Voer de gewenste teletekst pagina bestaande uit drie cijfers in via de cijfertoetsen. De gewenste pagina wordt in de linkerbovenhoek van het scherm weergegeven. Er wordt zolang naar de gewenste pagina gezocht tot het geselecteerde paginanummer is gevonden.
Met behulp van de pijltjestoetsen ▲▼ kunt u eveneens door de pagina's bladeren.

Gekleurde toetsen

Als beneden aan het scherm tekst in kleur wordt weergegeven, kunt u de bijbehorende inhoud direct selecteren door op de bijbehorende gekleurde toets rood [PROG], groen [INTRO], geel [REPEAT] of blauw [A-B] te drukken.

SUBPAGE

Sommige teletekst pagina's hebben subpagina's. Onder aan het scherm wordt bijv. 1/3 weergegeven. De subpagina's worden met tussenpozen van ca. een halve minuut na elkaar weergegeven. U kunt de subpagina's ook zelf oproepen door op de toets SUBPAGE te drukken. Er verschijnt een invoerveld van vier cijfers waarin u het nummer van een subpagina (bijv. 0002) kunt invoeren. U kunt ook met de richtingstoetsen ◀ ▶ door de subpagina's bladeren.

Handige teleteksteigenschappen

INDEX

▶ Met de toets INDEX selecteert u de indexpagina. Deze bevat een lijst met teletekstinhoud.

HOLD

De geselecteerde teletekst pagina bevat mogelijk meer informatie dan kan worden weergegeven op een scherm. In dit geval wordt de informatie verdeeld over meerdere subpagina's. De subpagina's worden met regelmatige intervallen weergegeven.

Druk op de toets HOLD om te voorkomen dat de pagina's automatisch na elkaar worden weergegeven.
Druk nogmaals op de toets HOLD om de pagina's opnieuw automatisch na elkaar weer te geven.

REVEAL

Om verborgen informatie, bijvoorbeeld oplossingen van raadsels, puzzels of quizzen weer te geven, drukt u één keer op de toets REVEAL.
Als u nogmaals op de toets REVEAL drukt, worden de antwoorden opnieuw verborgen.

SIZE

Met deze functie wordt de teletekst in dubbel formaat weergegeven.

Druk op de toets SIZE om de bovenste helft van de pagina te vergroten.
Druk nogmaals op de toets SIZE om de onderste helft van de pagina te vergroten.
Als u nogmaals op de toets SIZE drukt, wordt de teletekst weer op normale grootte weergegeven.

Het OSD-menu

Via het OSD-menu (On Screen Display) kunt u bepaalde parameters van de LCD-TV instellen.

Navigeren in menu

Druk op de toets LCD MENU om de OSD te activeren.
Onderaan het scherm worden telkens de mogelijke instellingen weergegeven.
▶ Met behulp van de pijltjestoetsen ▲▼ selecteert u de opties uit het hoofdmenu.
▶ Met ▶ gaat u naar het volgende menuonderdeel.
▶ Met behulp van de pijltjestoetsen ▲▼ selecteert u de opties uit een menu.
Met de toets LCD MENU keert u terug naar het hoofdmenu.
▶ Met behulp van de pijltjestoets ▶ opent u een submenu (niet beschikbaar in elk menu).
Met de toets LCD MENU keert u terug naar het hoofdmenu.
▶ Met behulp van de pijltjestoetsen ◀ ▶ stelt u de gewenste waarde in of maakt u een andere keuze.
▶ Met de toets LCD MENU sluit u het menu en bevestigt u tegelijkertijd uw keuze.

Opgelet: het menu wordt na enkele seconden automatisch gesloten als er niet op een toets wordt gedrukt.

U hebt de keuze uit onderstaande hoofdmenu's

• Menu KANAAL
• Menu BEELD
• Menu GELUID
• Menu TIJD
• Menu BLOKKEREN
• Menu SETUP

AANWIJZING

Door mogelijke technische wijzigingen kunnen de hier beschreven menu's afwijken van de menu's op uw scherm.

Opgelet

Afhankelijk van de bron die u hebt geselecteerd, zijn bepaalde menu's niet beschikbaar. Om niet beschikbare menu's weer te geven, moet u eerst de bron wijzigen.

Menusysteem

Menu KANAAL

Menuoptie	Instellingen
Automatisch afstemmen	Hier wordt naar zenders gezocht.Er staan verschillende zoekopties ter beschikking.Als u een zoekoptie hebt geselecteerd, drukt u op OK om de zenderafstemming te starten.Met MENU kunt u de zenderafstemming voortijdig beëindigen.In dit geval worden de gevonden zenders niet opgeslagen.
DVB-T Handmatig afstemmen	Hier kunt u de afzonderlijke zenders in de DVB-C modus handmatig programmeren als het signaal via de antenna wordt doorgestuurd.Deze optie is enkel beschikbaar als eerst een automatische zenderafstemming via DVB-T werd doorgevoerd.
DVB-C Handmatig Afstemmen	Hier kunt u de afzonderlijke zenders in de DVB-C modus handmatig programmeren als het signaal via de kabel wordt doorgestuurd.Deze optie is enkel beschikbaar indien eerst een automatische afstemming via de kabel werd doorgevoerd.
ATV handmatig afstemmen	Hier kunt u zenders in de ATV-modus handmatig afstemmen.
	Huidige kanaal	Selecteer via het kanaalnummer de zender die u wilt bewerken.
	Kleursysteem	PAL, SECAM, Auto
	Geluidssysteem	BG, I, DK
	Fijnafstemmen	Voer met ◀ ▶ de fijnafstemming door
	AFC	Schakel de automatische fijnafstemming in (Aan) als u deze altijd wilt doorvoeren.
	Zoeken	Start met ◀ ▶ de zenderafstemming
Programma bewerken	Hier worden de opgeslagen zenders weergegeven. Voor elke zender kunt u de volgende instellingen doorvoeren.
	WissenSelecteer de zender die u wilt verwijderen en druk op de rode knop [PROG].Druk op de knop ◀ Ja als u de zender wilt verwijderen. Druk op de knop ▶ Nee als u de procedure wilt beëindigen.
	HernoemenSelecteer de zender die u een andere naam wilt geven en druk op de groene knop [INTRO].Nu kunt u de eerste letter wijzigen. Via de pijltjestoetsen ▲ ▼ kunt u in de tekenset naar boven en beneden scrollen.Ga met de pijltjestoets ▶ naar de volgende letter enz.Als u klaar bent, drukt u nog een keer op de groene knop [INTRO] om de naam op te slaan.
	VerplaatsenSelecteer de zender en druk op de gele knop [REPEAT].Verplaats de zender met ▲ ▼ naar de gewenste plaats en druk nogmaals op de gele knop [REPEAT]. De andere zenders worden eveneens verplaatst.
	OverslaanSelecteer de zender die u tijdens het doorbladeren met behulp van de toetsen P-/+ wilt overslaan en druk op de blauwe knop [A-B].De zender kan nog steeds worden geselecteerd via de cijfertoetsen.
	FavOm een zender in een favorietenlijst op te slaan, selecteert u deze zender en drukt u op de knop FAV. U kunt de favorietenlijsten openen via de knoppen op de afstandsbediening. Zie ook pag. 26
Signaalinformatie	Hier wordt de signaalinformatie van de ingestelde zender weergegeven.Deze optie staat enkel in de DTV-modus ter beschikking.
CI-informatie	Als u naar betaalzenders wilt kijken, moet u zich eerst laten registreren bij een provider. Nadat u zich hebt laten registreren, ontvangt u van uw provider een Conditional Access Module (CAM-module) en een speciale kaart. Richtlijnen betreffende de instellingen vindt u in de gebruiksaanwijzing bij de module.Installeer de CI-componenten als volgt op uw televisietoestel:► Schakel het televisietoestel uit en verwijder de stekker.► Plaats eerst de CAM-module in de sleuf aan de zijkant van deLCD-tv. Vervolgens plaatst u de kaart.
	RichtlijnOpgelet! Plaats of verwijder de CI-module enkel als het apparaat zich in de stand-bymodus bevindt of als de stekker is verwijderd uit het stopcontact.De CAM-module dient correct in de sleuf te worden geplaatst. De CAM-module of het televisietoestel kunnen worden beschadigd als u de CAM-module niet voorzichtig in de sleuf plaatst.
	Steek de stekker van het televisietoestel in het stopcontact, schakel het toestel in en wacht tot de kaart wordt erkend.Bij sommige CAM-modules zijn bovendien enkele bijkomende stappen vereist die u in het menu CI-informatie kunt doorvoeren.

Videorecorder handmatig opslaan

De functie Handm. Zoeken kan bijv. worden gebruikt om een videorecorder in te stellen op de LCD-TV.

Nadat LCD-TV en videorecorder via de antenne met elkaar zijn verbonden (zie Videorecorder aansluiten, pagina 47), stelt u uw videorecorder in op het testsignaal. Voer de handmatige zoekactie uit op de LCD-TV.

Menu BEELD

Menuoptie	Instellingen
Beeldmodus	Beeldmodus selecteren: Standaard, Mild, Dynamisch, Persoonlijk. Deze functie komt overeen met de werking van de toets PMODE.Bij de instelling Persoonlijk kunt u Contrast, Helderheid, Kleur, Tint en Scherpte zelf instellen. Bij de andere instellingen kunnen deze parameters niet worden gewijzigd.
Contrast	Contrast verlagen resp. verhogen (bereik 0 - 100).
Helderheid	Helderheid verlagen resp. verhogen (bereik 0 - 100).
Kleur	Kleursterkte verlagen resp. verhogen (bereik 0 - 100).
Tint	Deze optie is enkel beschikbaar in het TV-kleursysteem NTSC.
Scherpte	Scherpte verlagen resp. verhogen (bereik 0 - 100).
Kleurtemperatuur	Kleurtint selecteren: Normaal, Warm en Koel.Deze optie is enkel beschikbaar in de VGA-modus (PC-modus).
Ruisonderdrukking	Met deze functie kunt u de ruis in het beeld verminderen en de beeldkwaliteit verbeteren als het signaal zwak is. Maak uw keuze uit Uit, Laag, Midden, Hoog en Verzuim.
Dyn. contrast	Schakel hier het dynamische contrast in of uit.
HDMI mode	Pixelprecieze weergave (instelling 1:1) of vergrote weergave, afhankelijk van de aangesloten HDMI-bron (instelling OverScan).Deze instelling is enkel beschikbaar in de HDMI-modus.

Menu GELUID

Menuoptie	Instellingen
Geluidsmodus	Geluidsmodus selecteren: Standaard, Muziek, Cinema, Sport, Persoonlijk. Deze functie wordt geactiveerd met de toets SMODE. Bij de instelling Persoonlijk kunt u de parameters Laag, Hoog en Balans zelf instellen. Bij de andere instellingen kunnen de parameters niet worden gewijzigd.
Hoog	Hoge tonen instellen (schaal 0 – 100).
Laag	Lage tonen instellen (schaal 0 – 100).
Balans	Stel de balans tussen de linker- en rechterluidspreker in.
Auto volume	De functie AVL (Automatic Volume Limiting) brengt de verschillende volumes van de verschillende uitzendingen met elkaar in overeenstemming. Als u deze functie uitschakelt (Uit), hoort u de originele volumes. Als u deze functie inschakelt (Aan), hoort u een gelijkmatig volume.
AD selectie	Vertelmodus activeren/deactiveren en het volume instellen. Enkel beschikbaar in de DTV-modus. Ondersteuning afhankelijk van de uitzending.
EQ	Equalizer-instellingen doorvoeren en het geluid individueel optimaliseren.

Menu TIJD

Menuoptie	Instellingen
Klok	Weergave van de tijd. Instelling niet mogelijk.Deze optie is enkel in de DTV-modus beschikbaar.
Tijdzone	Hier kunt u de tijdzone instellen.Deze optie is enkel in de DTV-modus beschikbaar.
Slaaptimer	Selecteer de tijdsspanne nadat het apparaat automatisch wordt uitgeschakeld.Selecteer Uit om de functie te beëindigen.
Autom.uitschakelen	Stel hier de tijd in. Als de lcd-tv niet binnen de opgegeven tijd via het bedieningsveld of de afstandsbediening wordt bediend, wordt de lcd-tv automatisch uitgeschakeld.Dit is een milieuvriendelijke functie.
OSD-tijd	Hier kunt u de tijdsspanne instellen nadat het OSD-menu automatisch wordt afgesloten.

Menu BLOKKEREN

Menuoptie	Instellingen
Systeem vergrendelen	Hier activeert u de instellingenProgramma blokkeren, Minimumleeftijd en Toetsenblokkering. Voer hiervoor het wachtwoord in. Bij de levering is dit:0000.
Paswoord invoeren	Een submenu wordt geopend.
	Oude wachtwoord invoeren	Voer met behulp van de cijfertoetsen het huidige wachtwoord in. Dit is bij de levering0000.
	Nieuwe wachtwoord invoeren	Voer een nieuw wachtwoord in bestaande uit vier cijfers.
	Bevestig nieuw wachtwoord	Voer het wachtwoord nogmaals in. Volg de aanwijzingen op het scherm.
	RichtlijnNoteer het nieuwe wachtwoord. Het wordt niet verwijderd bij het herstellen van de fabrieksinstellingen.Als u het wachtwoord bent vergeten, kunt u het masterwachtwoord ,7948' gebruiken.
Programma blokkeren	Bepaal hier welke zenders dienen te worden geblokkeerd
Minimumleeftijd	Hier kunt u de leeftijd selecteren.Deze optie is enkel in de DTV-modus beschikbaar.
Knopvergrendeling	Hier schakelt u de toetsenblokkering voor de bedieningselementen op de LCD-tv in of uit. De LCD-tv kan dan enkel via de afstandsbediening worden bediend.

Menu SETUP

Menuoptie	Instellingen
OSD - taal	Selecteer de taal van het OSD-menu. Ze wordt onmiddellijk gewijzigd.
TT - taal	De fabrieksinstelling isWest. Indien u zich in een ander taalgebied bevindt, kunt u de taalinstelling wijzigen.
Slechthorenden	Als de zender bijzondere geluidssignalen voor slechthorenden uitzendt, kunt u deze instelling inschakelen (Aan) om deze signalen te ontvangen.Deze optie is enkel beschikbaar in de DTV-modus.
Verhouding	Stel hier het beeldformaat in.Deze functie kan ook worden ingesteld via de knopSIZE.
Blauw scherm	Als de LCD-tv geen signaal ontvangt, verschijnt in plaats van ,sneeuw' of een zwart scherm een blauwe achtergrond.
Eerste installatie	Hier kunt u het menu voor de installatie weergeven.De instellingen worden beschreven vanaf pagina 23 .
Fabrieksstandaard herstellen	Stel hier de fabrieksinstellingen in. Hierbij kunt u de fabrieksinstellingen van het apparaat of het geheugen herstellen.

EPG - PROGRAMMAGIDS

Met de knop EPG opent u de ,elektronische programmagids'.

In de tabel ziet u het huidige en het volgende programma voor de beschikbare zenders.

▶ Selecteer met ▲ ▼ een zender.
▶ Ga met ▶ naar de programmagids van de geselecteerde zender.
▶ Blader met ▲ ▼ door de programma's.

Opgelet:

De vermelde programma-informatie wordt door de omroepen ter beschikking gesteld. Indien geen programma-informatie wordt weergegeven, is dit geen fout van uw lcd-tv.

De volgende tabel geeft de opties weer voor de PROGRAMMAGIDS:

Knop Betekenis Functie

Groene knop [INTRO]	Bekijk	Geeft een gedetailleerde beschrijving van het geselecteerde programma (indien beschikbaar). Druk nogmaals op de knop om de beschrijving te laten verdwijnen.
Gele knop [REPEAT]	Schema	Geeft de lijst met programma's weer die via de herinneringsfunctie werden geprogrammeerd. In het volgende punt vindt u meer informatie over de herinneringsfunctie.Met de rode knop [PROG] kunt u een programma uit het tijdschema verwijderen.
Blauwe knop [A-B]	Herinnering	Slaat het geselecteerde programma op in het tijdschema. Zodra het geprogrammeerde tijdstip wordt bereikt, schakelt het apparaat automatisch over naar het geprogrammeerde programma.Het is niet mogelijk om de herinneringsfunctie uit te voeren voor het huidige programma.
▲▼◄►	Kiezen	Met de pijltjestoetsen kunt u door de programmagids bladeren.
▶▶	Volgende dag	Het programmaoverzicht van de volgende dag wordt weergegeven.
◀◀	Vorige dag	Het programmaoverzicht van de vorige dag wordt weergegeven. Dit is enkel mogelijk tot de huidige dag. Het programmaoverzicht uit het verleden wordt niet weergegeven.
OK OK		Bevestig uw keuze of de doorgevoerde instelling.

Apparaten aansluiten

Hoofdtelefoon

Sluit de hoofdtelefoon aan op de hoofdtelefoonaansluiting.

Let op!

Een te hoog geluidsvolume kan uw gehoor beschadigen. Stel het volume in eerste instantie in op een waarde in het onderste bereik van de schaal, voordat u de hoofdtelefoon opzet. Kies vervolgens eerst een aangenaam geluidsvolume. Door de basisinstelling van de equalizer te wijzigen kan het volume sterker worden en dus tot blijvende gehoorschade leiden.

Als een toestel langdurig met hoge geluidsterkte via een hoofdtelefoon wordt gebruikt, dan kan dat schade aan het gehoor van de luisteraar berokkenen.

DVD-speler aansluiten

U beschikt over verschillende mogelijkheden om een DVD-speler aan te sluiten:

1. Met een HDMI-kabel

Indien de DVD-speler beschikt over een HDMI-uitgang sluit u een HDMI-kabel (niet bijgeleverd) aan. Er is geen extra kabel vereist voor de geluidsoverdracht.

2. Met een component-kabel (3xCinch)

Indien het apparaat over YUV-uitgangen beschikt (Y Pb Pr), is het aanbevolen het apparaat met een component-kabel (cinchkabel groen/blauw/rood) aan te sluiten op de component ingang Y-Pb-Pr van de LCD-TV.

Belangrijk!

Gebruik uitsluitend de bijgeleverde Component adapter.

▶ Voor de geluidsoverdracht sluit u de stereo-cinchkabel (rood-witte stekkers) aan op de AUDIO L-R-ingangen.

3. Met een SCART-kabel

Sluit een DVD-speler met SCART-kabel aan op de SCART-poort.

4. Met een stereo-cinch-kabel en een video-cinch-kabel

Sluit een video-cinch-kabel (gele stekker) aan op de video-ingang van de LCD-TV en de video-uitgang van een extern apparaat.
Sluit een stereo-cinch-kabel (rood-witte stekkers) aan op de audio-ingangen van de LCD-TV en de audio-uitgangen van het externe apparaat.

Videorecorder aansluiten

▶ Verbind een antennekabel met de antennepoort van de LCD-TV en de antenneuitgang van de videorecorder.
▶ Verbind een andere antennekabel met de antenne-ingang van de videorecorder en de antenne-uitgang in de muur.

U kunt de LCD-TV en de videorecorder eventueel ook met een SCART-kabel op elkaar aansluiten. Dit wordt aanbevolen voor een hoge beeld- en geluidskwaliteit. Indien u stereogeluid wenst, is een SCART-aansluiting vereist.

Sluit de SCART-kabel aan op een van beide SCART-poorten van de LCD-TV.
Sluit het andere uiteinde van de SCART-kabel aan op de SCART OUT-poort van de videorecorder.

DVD-recorder aansluiten

Sluit de DVD-recorder met de SCART-kabel op een van beide SCART-poorten van de LCD-TV aan.
Sluit het andere uiteinde van de SCART-kabel aan op de SCART OUT-poort van de DVD-recorder.
▶ Verbind een antennekabel met de antennepoort van de LCD-TV en de antenneuitgang van de DVD-recorder.
▶ Verbind een andere antennekabel met de antenne-ingang van de DVD-recorder en de antenne-uitgang in de muur.

Alternatief

Als de DVD-recorder met YUV-uitgangen is uitgerust, raden wij u aan de DVD-recorder met een componentkabel (cinch-kabel groen/blauw/rood) aan te sluiten op de componentingangen Y-Pb-Pr van de LCD-TV.

Belangrijk!

Gebruik uitsluitend de bijgeleverde Component adapter.

Sluit voor de geluidsoverdracht een stereo-cinch-kabel (rood-witte stekkers) aan op de AUDIO L-R-ingangen.

Alternatief

Als de DVD-recorder is uitgerust met een HDMI-uitgang, sluit u een HDMI-kabel (niet bijgeleverd) aan op de HDMI-ingang van de LCD-TV en de HDMI-uitgang van het externe apparaat.

Ontvanger (SAT, DVB-T, decoder enz.) aansluiten

Een apparaat dat als ontvanger voor de LCD-TV moet worden gebruikt (bijv. satellietontvanger, DVB-T-ontvanger, decoder, settopbox, enz.) sluit u via een SCART-kabel aan op een van de SCART-aansluitingen van de LCD-TV. Behalve via SCART-kabels kunt u het apparaat ook via cinchkabels of component-kabels aansluiten.

1. Met een HDMI-kabel

Indien de receiver beschikt over een HDMI-uitgang sluit u de HDMI-kabel (niet bijgeleverd) aan. Een andere kabel voor de geluidsoverdracht is niet vereist.

2. Met een component-kabel (3xCinch)

Als het toestel over YUV-uitgangen beschikt (Y Pb Pr), is het raadzaam deze via een Component-kabel (cinchcabel groen/blauw/rood) aan te sluiten op de Component-ingangen Y-Pb-Pr en L-R van de LCD-TV.

Belangrijk!

Gebruik uitsluitend de bijgeleverde Component adapter.

▶ Voor de geluidsoverdracht sluit u een stereo-cinchkabel (rood-witte stekkers) aan op de AUDIO L-R-ingangen.

3. Via SCART-kabel aansluiten

▶ Sluit een ontvanger met SCART-kabel aan op de aansluiting SCART.

4. Met een stereo-cinch-kabel en een video-cinch-kabel

▶ Verbind audio-cinchkabels (rood-witte stekkers) met de audio-ingangen van de LCD-TV en de audio-uitgangen van het externe apparaat.
▶ Verbind een video-cinchkabel (geel) met de video-ingang van de LCD-TV en de audio-uitgang van het externe apparaat.

DVD- of videorecorder en satellietontvanger aansluiten

Als u tegelijkertijd een DVD- of videorecorder en een satellietontvanger wilt aansluiten, kunt u de volgende aansluitingsmethode gebruiken:

▶ Sluit de ontvanger aan zoals hierboven beschreven.
Sluit nu de ontvanger met een SCART-kabel aan op de SCART-uitgang van de DVD-recorder en de overeenkomstige Scart-ingang van de ontvanger.
Sluit een antennekabel aan op de antennebus van de LCD-TV en de antenne-uitgang van de recorder.
Sluit vervolgens een andere antennekabel aan op de antenne-ingang van de DVD-recorder en de antenne-uitgang van de decoder.
Sluit de SAT-ontvanger aan op de LNB van de paraboolantenne.

Camcorder aansluiten

Met een stereo-cinch-kabel en een video-cinch-kabel

U kunt het geluid en beeld van een camcorder weergeven op uw LCD-TV door de camcorder aan te sluiten op de AUDIO-IN-aansluitingen en de VIDEO-IN-aansluiting van de LCD-TV.

Apparaat met HDMI- of DVI-uitgang aansluiten

HDMI ("High Definition Multimedia Interface") vormt de enige interface in de sector van de amusementselektronica waarmee tegelijkertijd audio- en videogegevens digitaal worden verzonden. Alle op dit moment bekende beeld- en geluidsindelingen, met inbegrip van HDTV (High Definition Television), kunnen hiermee worden verwerkt, zodat ook een resolutie van 1080 i zonder kwaliteitsverlies kan worden weergegeven.

Veel apparaten uit de sector van de amusementselektronica, zoals DVD-spelers, zijn tegenwoordig uitgerust met HDMI- of DVI-uitgangen.

Extern apparaat met HDMI-uitgang

Sluit een HDMI-kabel (niet meegeleverd) aan op een HDMI-ingang van de LCD-TV en de HDMI-uitgang van het externe apparaat.
Als u het HDMI-apparaat hebt aangesloten, schakelt u vervolgens de LCD-TV in.
Zet vervolgens het externe HDMI-weergaveapparaat aan.

Extern apparaat met DVI-uitgang aansluiten

Indien het externe apparaat beschikt over een DVI-uitgang kunt u het eventueel aansluiten op de HDMI-ingang (HDMI is neerwaartscompatibel met DVI - "Digital Visual Interface"). Hiervoor is een HDMI-DVI adapter vereist.

Daar via de DVI-uitgang geen geluid wordt overgedragen, sluit u voor de geluidsoverdracht ook een geluidskabel aan. Gebruik hiervoor een audio-cinchkabel (rood/wit) die u aansluit op de componenteningangen AUDIO IN L/R aan de achterkant van het apparaat.

PC aansluiten

De LCD-TV wordt als een beeldscherm of extra monitor aangesloten op uw pc of notebook. Het beeld van uw pc of notebook wordt dan weergegeven op de LCD-TV. U sluit de LCD-TV als volgt aan:

▶ Schakel beide apparaten uit.
Sluit een VGA-kabel (beeldschermkabel; niet meegeleverd) aan op de VGA-ingang van de LCD-TV en aan de uitgang voor de videokaart van de pc of het notebook.
Draai de schroeven van de beeldschermkabel met de vingers vast, zodat de stekker goed in de aansluitingen zitten.
Als u ook geluid wilt weergeven, sluit u een audiokabel aan op de PC-AUDIO-IN-ingang.
▶ Schakel als eerste de LCD-TV in.
Zet pas daarna de pc of het notebook aan.

Als u de LCD-TV als tweede beeldscherm bij uw pc gebruikt, kan het in bepaalde gevallen nodig zijn de beeldscherminstellingen van uw besturingssysteem aan te passen. Meer informatie over de dingen waarop u moet letten bij het gebruik van meerdere beeldschermen vindt u in de gebruikershandleiding bij de pc of het notebook.

Problemen oplossen

Storingen kunnen soms banale oorzaken hebben, maar soms ook worden veroorzaakt door defecte onderdelen. Wij willen u hiermee een leidraad in de hand geven bij het oplossen van het probleem. Als de beschreven maatregelen geen resultaat opleveren, helpen wij u graag verder. Bel ons gerust op!

Probleem	Oplossing
Er is geen beeld of geluid.	Controleer of de stroomkabel correct is aangesloten in het stopcontact en op het apparaat.Controleer of de signaalontvangst is ingesteld op TV.Controleer of de hoofdschakelaar is ingeschakeld.
Er is geen beeld. Er wordt geen beeld weergegeven bij AV.	Controleer of contrast en helderheid correct zijn ingesteld.Controleer of alle externe apparaten correct zijn aangesloten.Controleer of de juiste AV-bron is geselecteerd.
Er is geen geluid.	Controleer of het volume niet op de laagste stand staat.Controleer of de functie Geluid uitschakelen niet is ingeschakeld.
Er is geen beeld of geen geluid. Er is echter wel ruis te horen.	Het ontvangst is mogelijk slecht. Controleer of de antenne is aangesloten.
Het beeld is niet duidelijk.	Het ontvangst is mogelijk slecht.Controleer of de antenne is aangesloten.
Het beeld is te licht of te donker.	Controleer de instellingen van contrast en helderheid.
Het beeld is niet scherp.	Het ontvangst is mogelijk slecht.Controleer of de antenne is aangesloten.Controleer de instellingen van scherpte en ruisonderdrukking in het menu BEELD.
Er wordt een dubbel of drievoudig beeld weergegeven.	Controleer of de antenne correct is uitgericht.Mogelijk wordt het signaal weerkaatst door bergen of gebouwen.
Het beeld bevat ruis.	Mogelijk is er storing van auto's, treinen, leidingen, neonverlichting, enz.Mogelijk is er sprake van interferentie tussen de antenne- en stroomkabel. Probeer deze kabels verder uit elkaar te plaatsen.
Er zijn strepen te zien op het scherm of de kleuren verbleken.	Is er sprake van interferentie door een ander apparaat?Zendantennes van radiostations of antennes van radioamateurs en draagbare telefoons kunnen eveneens interferentie veroorzaken.Gebruik het apparaat zo ver mogelijk uit de buurt van het apparaat dat mogelijk de storing veroorzaakt.
De bedieningsknoppen van het apparaat werken niet	Mogelijk is het kinderslot geactiveerd.
De afstandsbediening werkt niet.	Controleren of er batterijen in de afstandsbediening zitten en of de polariteit correct is.Vergewis u ervan dat het sensorvenster niet blootgesteld wordt aan sterke lichtstraling.Schakel het toestel in en uit door middel van de hoofdschakelaar.
Schijf
De schijf start niet hoewel op ▶ (PLAY) werd gedrukt of de schijf stopt onmiddellijk.	Is de schijf met de beschreven zijde naar voor geplaatst?Controleer of de schijf is beschadigd voordat u een andere schijf plaatst. Als de schijf vuil is, maakt u de schijf van het midden naar de rand schoon met een zachte, droge doek.Dvd: heeft de dvd de juiste regiocode (2)?Er werd condenswater gevormd; laat het apparaat enkele uren drogen.

Hebt u nog verdere ondersteuning nodig?

Als u uw probleem niet hebt kunnen oplossen aan de hand van de suggesties in de voorgaande secties, neemt u contact met ons op. Het zou bijzonder helpen als u de volgende informatie bij de hand kunt houden:

• Welke externe apparaten zijn aangesloten?
• Welke meldingen verschijnen op het beeldscherm?
• Tijdens welke bedieningsstap is het probleem opgetreden?
• Als een pc is aangesloten op het apparaat:

– Hoe ziet uw systeemconfiguratie eruit?

- Welke software gebruikte u toen het probleem zich voordeed?

- Welke stappen hebt u reeds ondernomen om het probleem op te lossen?

- Als u al een klantnummer hebt ontvangen, deelt u ons dit mee.

Pixelfouten bij LCD-TV's

Ondanks het gebruik van de allermodernste productiemethoden kunnen, vanwege de zeer complexe techniek, in zeldzame gevallen enkele of meerdere lichtpuntjes uitvallen.

Bij actievematrix TFT's met een resolutie van 1920 x 1080 pixels, die zijn samengesteld uit elk drie subpixels (rood, groen, blauw), worden in totaal ca. 6,2 miljoen Aansturingselementen gebruikt. Door dit zeer hoge aantal transistoren en het daarmee verbonden uiterst complexe productieproces kan er sporadisch sprake zijn van uitvallende of verkeerd aangestuurde pixels resp. afzonderlijke subpixels.

Pixelfoutklasse	Fouttype 1Vaste pixels	Fouttype 2Zwarte pixels	Fouttype 3DefectesubpixelsZwart
0 0 0 0 0
I 1 1 2			1
			1	3
			0	5
II	2	2	5-n*	2xn*
			0	10
III 5	15	50	50-n*	2xn*
			0	100
IV	50	150	500	0
			500-n*	2xn*
			0	1000

n* = 1, 5

Het toegestane aantal fouten van de bovenstaande typen per foutklasse heeft betrekking op een miljoen pixels en moet volgens de fysische resolutie van het scherm worden omgerekend.

Reinigen

De levensduur van de LCD-TV kan worden verlengd met behulp van de volgende maatregelen:

LET OP!

Trek voor het reinigen altijd de netstekker en alle aansluitkabels los.

• De hoogglanslaag is voorzien van een beschermfolie om het televisietoestel te beschermen tegen krassen. Verwijder de folie nadat u het televisietoestel correct hebt geïnstalleerd.
• Als de hoogglanslaag vuil wordt, verwijdert u eerst het stof. Maak het apparaat vervolgens schoon met een doek. Als het stof niet eerst wordt verwijderd of als de hoogglanslaag niet voorzichtig wordt schoongemaakt, kunnen er krassen ontstaan.
• Gebruik geen oplosmiddelen, bijtende of gasvormige schoonmaakmiddelen.
• Reinig het beeldscherm met een zachte, pluisvrije doek.
• Let erop dat er geen waterdruppels achterblijven op de LCD-TV. Water kan blijvende verkleuringen veroorzaken.
• Stel het beeldscherm niet bloot aan het felle zonlicht of aan ultraviolette straling.
• Bewaar het verpakkingsmateriaal goed en gebruik alleen dit om de LCD-TV te transporteren.

LET OP!

Binnenin de behuizing van het beeldscherm bevinden zich geen onderdelen die moeten worden gereinigd of waarop onderhoud moet worden uitgevoerd..

Verwijdering als afval

Verpakking

Uw apparaat bevindt zich in een verpakking ter bescherming tegen schade bij het transport. De verpakking bestaat uit materialen die op milieuvriendelijke wijze kunnen worden afgevoerd en op vakkundige wijze kunnen worden gerecycled.

Apparaat

Gooi het apparaat aan het einde van de levensduur in geen geval weg bij het gewone huisvuil. Informeer naar de mogelijkheden voor een milieuvriendelijke afvoer als afval.

Batterijen

Lege batterijen horen niet bij het huisvuil! Ze moeten worden ingeleverd bij een verzamelpunt voor lege batterijen.

Technische gegevens

Aparaat: P12065 (MD 21113)

Nominale spanning: 220-240 V \~ 50 Hz

Beeldschermformaat: 58,4 cm (23") LCD; 16:9-display

Opgenomen vermogen: max. 48 Watt

Opgenomen vermogen bij stand-by: < 1 Watt

Fysieke resolutie: 1920 x 1080 pixels

TV-systeem: PAL, SECAM, B/G, D/K, I, L/L'

Kanalen: VHF (Band I/III)

FM (BAND U)

HYPERBAND

KABEL-TV

(S1-S2C

DVB-T (free to air)

DVB-C

Audio: Stereo / Nicam

Zenderlocaties: 199 (ATV) / 400 (DTV)

Antenne-ingang: 75 Ohm

Aansluitingen: Antenne (analoog/digital)

Cl-sleuf

2 x USB

Video: 2 x HDMI met HDCP-decodering

1 x SCART

1 x VGA (15 Pin D-Sub)

Composite Video-ingang (tulp)

Component In (YUV) (3,5 mm-connector)

Audio: Audio In voor composite-video/YUV (tulp)

Hoofdtelefoonuitgang (3,5 mm-connector)

Pc Audio In (3,5 mm-connector)

Drives: USB, DVD speler

Ondersteunde schijfformaten CD

HDCD

DVD Video

DVD-/+R

DVD-/+RW

CD-R/RW

Audio-CD

Ondersteunde formaten ^* Foto (max. 2000 bestanden) JPG, PNG

Muziek (max. 2000 bestanden) MP3, WMA

Film (max. 2000 bestanden) MPEG 1/2/4

MKV MPEG4

Xvid comp.

Tekst (max. 2000 bestanden) TXT

Laservermogen DVD-speler: Laser klasse 1

Als u audio-CD's gebruikt, dienen deze te zijn uitgerust met het label

Opgelet:

Er zijn veel, deels niet gestandaardiseerde opname- en kopieerbeveiligingssystemen voor CD's, alsook verschillende CD-R- en CD-RW-schijfjes. Dit kan in bepaalde gevallen leiden tot fouten of vertraging bij het lezen van de schijfjes. Dit is geen defect aan het apparaat.

Toegestane omgevingstemperatuur +5 °C - +35 °C

Toegestane relatieve luchtvochtigheid 20% - 85%

Afmetingen zonder voet (B x H x D): ca. 578 x 379 x 55 mm

Afmetingen met voet (B x H x D): ca. 578 x 410 x 166 mm

Gewicht zonder voetstuk: ca. 4,0 kg

Gewicht met voetstuk: ca. 4,2 kg

Afstandsbediening

Wijze van overdracht: infrarood

LED-klasse: 1

Batterijtype: 2 x 1,5V AAA R03/LR03

Opgelet:

Indien de LCD-TV door onvoorziene gebruikscombinaties, onjuiste gegevensuitwisseling of elektrostatische ontlading (Electro Static Discharge) niet meer kan worden gebruikt, verwijdert u de stekker uit het stopcontact. Na enkele ogenblikken steekt u de stekker opnieuw in het stopcontact en kunt u het apparaat opnieuw gebruiken.

Oversigt

LCD-TV

Gebruikt u a.u.b. het contactformulier

op onze website www.medion.nl

onder "service" en "contact".
