Producttype	LED-televisie
Merk	MEDION
Model	MD30348
Schermgrootte	127 cm (50 inch)
Resolutie	3840 x 2160 (4K Ultra HD)
Afmetingen (zonder voet)	112,5 x 65,2 x 8,5 cm
Gewicht (zonder voet)	12,5 kg
Voeding	100-240 V, 50/60 Hz, 120 W
Stand-by verbruik	< 0,5 W
Connectiviteit	3x HDMI, 2x USB, Wi-Fi, Bluetooth, Ethernet
Smart TV	Ja, met ingebouwde apps
Luidsprekers	2 x 10 W
Belangrijkste functies	HDMI CEC, ouderlijk toezicht, teletekst, uitgestelde programmering
Onderhoud en reiniging	Afnemen met een zachte, droge doek. Geen vloeibare of schurende producten gebruiken.
Veiligheid	Niet blootstellen aan vocht, de behuizing niet openen, uitschakelen bij onweer
Reserveonderdelen en repareerbaarheid	Onderdelen beschikbaar op officiële MEDION-website of via klantenservice
Inhoud van de doos	Televisie, wandbeugel, afstandsbediening, batterijen, stroomkabel, gebruikershandleiding

Veelgestelde vragen - MD30348 MEDION

Hoe zet ik de MEDION MD30348 televisie aan?

Druk op de Power-knop aan de zijkant of onderkant van de televisie, of gebruik de Standby-toets op de afstandsbediening.

Hoe verbind ik de televisie met internet?

Ga naar Instellingen > Netwerk > Wi-Fi, selecteer uw netwerk en voer het wachtwoord in. U kunt ook een Ethernet-kabel gebruiken die is aangesloten op de LAN-poort.

Wat te doen als het beeld wazig is?

Controleer de ingangsbron, zorg dat de HDMI-kabel goed is aangesloten en pas vervolgens de scherpte aan in de Beeldinstellingen. Als het probleem aanhoudt, reset dan de beeldinstellingen.

Hoe installeer ik de DVB-T zenders?

Ga naar Instellingen > Zenders zoeken, kies DVB-T en start het automatisch zoeken. Zorg dat de antenne correct is aangesloten.

De afstandsbediening werkt niet meer, wat te doen?

Controleer of de batterijen goed zijn geplaatst en niet leeg zijn. Richt de afstandsbediening op de infraroodsensor van de televisie. Vervang indien nodig de batterijen door nieuwe.

Hoe activeer ik ouderlijk toezicht?

Ga naar Instellingen > Ouderlijk slot, stel een pincode in en kies vervolgens de leeftijdsbeperkingen of zenders die u wilt vergrendelen.

Het geluid is zacht, hoe verhoog ik het?

Gebruik de toetsen + en - van de afstandsbediening of pas het volume aan in het menu Instellingen > Geluid. Controleer ook of de Geluid-modus niet in nachtmodus staat.

Hoe sluit ik een hoofdtelefoon aan?

Sluit de hoofdtelefoon aan op de 3,5 mm jack-aansluiting aan de achterkant of zijkant van de televisie. De interne luidspreker wordt automatisch uitgeschakeld.

Kan ik de televisie aan de muur monteren?

Ja, de televisie is compatibel met een VESA 200x200 wandbeugel. Gebruik de juiste montageset en volg de bijgeleverde veiligheidsinstructies.

Hoe reinig ik het scherm zonder krassen te maken?

Gebruik een zachte, pluisvrije doek die licht bevochtigd is met gedestilleerd water. Gebruik nooit chemische producten, alcohol of schurende reinigingsmiddelen.

GEBRUIKSAANWIJZING MD30348 MEDION

Overzicht van het apparaat

LCD-TV

Voorkant en bedieningselementen

1) +/ VOL -: het volume instellen of in het menu naar rechts/links navigeren
2) CH + / CH -: een zender selecteren of in het menu naar boven/beneden navigeren
3) MENU: het beeldschermmenu weergeven om apparaatinstellingen te bepalen
4) SOURCE: Invoerbron wijzigen
5) standby-schakelaar; het apparaat inschakelen of in de standby-modus zetten
6) LCD-beeldscherm
7) Infraroodsensor : ontvanger van de infraroodsignalen van de afstandsbediening.
8) Aan/uit-indicator : - brandt oranje als het apparaat zich in de standby-modus bevindt. - Brandt groen als het apparaat is ingeschakeld.

Achterkant

1) COMMON INTERFACE

(CI+): Sleuf voor pay-tv-kaarten

2) USB : USB-aansluiting voor mediaweergave
3) HDMI 1-4 : HDMI-aansluiting voor apparaten met

een HDMI-uitgang

4) RF : om de antenne aan te sluiten
5) AUDIO L R : Audio-ingangen (rood/wit) voor de

video-ingangen AV of Y/Pb/Pr

6) AV: VIDEO-ingang (geel)
7) Y Pb Pr IN : 3,5 mm componentingang voor de

aansluiting van

aansluiting van apparaten met een co

8) Om een hoofdtelefoon met een 3,5 mm

jackplug aan te sluiten

9) SPDIF COAX. OUT : Digitale audio-uitgang (coax)
10) VGA : VGA-aansluiting om een PC aan te sluiten
11) VGA AUDIO : Audio-ingang voor PC's
12) SCART : SCART-poort

Afstandsbediening

1 POWER, het apparaat in schakelen of in de standby-modus zetten
2	FAVFAV-FAV+	Favorietenlijst weergeven, zie pag. 19.Vorige zender in de favorietenlijstVolgende zender in de favorietenlijst
3	P.MODE	Beeldmodus selecteren, zie pag. 18 en pag. 29.
4	S.MODE	Geluidsmodus selecteren, zie pag. 18 en pag. 30.
5	Cijfertoetsen	TV: zenders selecteren, Teletekst: paginaselec-tie.
6	-/--	Geen functie
7	INPUT	Ingangssignaal van aangesloten apparaten sele-lecteren
8	INFO	Instellingen van de huidige TV-zender weerge-ven.
9	Pijltjestoetsen	▲	In het menu naar boven navigeren.Teletekst: vorige pagina selecteren.
		▼	In het menu naar beneden navige-ren.Teletekst: vorige pagina selecteren.
		◀	In het menu naar links navigeren.Teletekst: onderkant weergeven.
		▶	In het menu naar rechts navigeren.Teletekst: onderkant weergeven.
10	OK	In de TV-modus: dient in bepaalde menu's om uw keuze te bevestigen. Wordt ook gebruikt als ENTER
11	MENU	OSD-menu weergeven en sluiten
12	PC AUTO	Automatische aanpassing in de VGA-modus
13	▲+/-	Volume hoger (+) of lager (-)instellen.
14	AUDIOLANG	TV: geluidsnorm analoge TV instellenDVD: taal selecteren in de DVD-modus
15	TEXTHOME	Teletekst in- en uitschakelenMediamodus: Terug naar hoofdmap
16	HOLDZOOM	Teletekst: stoppen met bladerenMediamodus: Beeldvergroting
17	INDEXPG. UP	Teletekst: startpagina weergevenMediamodus: Pagina's doorbladeren
18	SIZE▶I	Teletekst: pagina vergrotenMediamodus: Play-toets – afspelen starten /Pauze-toets: afspelen onderbreken.
19	PG. DOWN	Mediamodus: Pagina's doorbladeren
20	■	Mediamodus: STOP-toets, afspelen / opname beëindigen
21	Rode toets	Gekleurde toets voor het gebruik in teletekst.
22	Groene toets	Gekleurde toets voor het gebruik in teletekst.
23	Gele toetsREPEAT	Gekleurde toets voor het gebruik in teletekst.Mediamodus: afspeelmodus instellen
24	Blauwe toetsROTATE	Gekleurde toets voor het gebruik in teletekst.Mediamodus: Beeld draaien
25		Mediamodus: vorige titel/vorig hoofdstuk
26	Mediamodus: volgende titel/volgend hoofdstuk
27	REVEAL◀	Teletekst: verborgen tekst weergevenMediamodus: snel terugspoelen
28	SUBPAGE SUBTITLE▶	Teletekst: subpagina weergevenMediamodus: snel vooruitspoelen
29	TV/RADIO	DVB-T: tussen TV- en radiostations omschakelen
30	EPG	DVB-T: programmagids voor TV- en radioprogramma's (afhankelijk van zendstations), zie pag. 33.
31	CH+/-	Zendertoetsen
32	EXIT	Menu verlaten
33	ASPECT	Beeldformaat wijzigen, zie pag. 18 en pag. 33
34		Vorige zender instellen
35	SLEEP	Automatische uitzetfunctie
36	MUTE	Geluid uitschakelen

Inhoud

Overzicht van het apparaat ....1

LCD-TV 1

Voorkant en bedieningselementen 1

Achterkant 2

Afstandsbediening 3

Normaal gebruik....9

Full HD....9

Inhoud verpakking....9

Veiligheidsadviezen 10

Veiligheid 10

Plaats van opstelling 11

Reparaties 11

Omgevingsomstandigheden.... 12

Voeding 12

Omgaan met batterijen.... 13

Normen/elektromagnetische compatibiliteit 14

Ingebruikname....14

Uitpakken....14

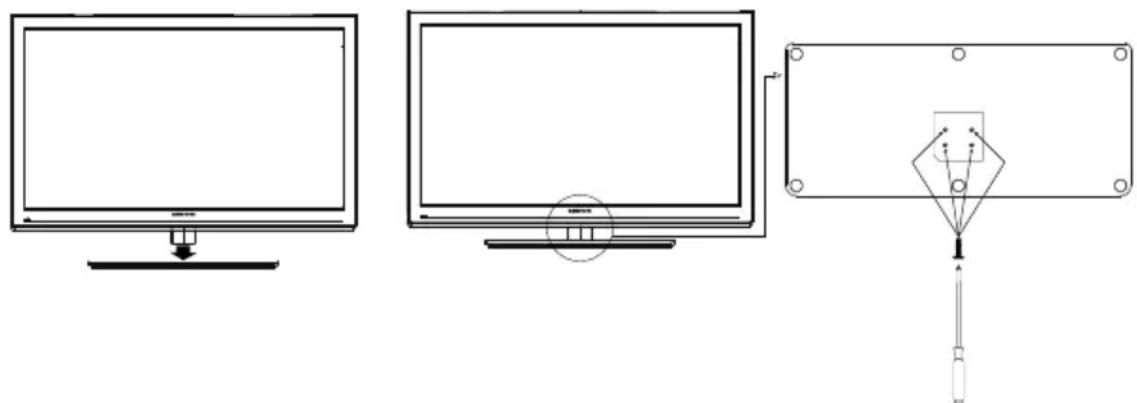

Montage 14

Batterijen in de afstandsbediening plaatsen 15

Antenne aansluiten 15

Stroomkabel aansluiten 15

LCD-TV in- en uitschakelen 15

Nadat u het apparaat voor het eerst hebt ingeschakeld 16

Zenderselectie.... 17

Geluidsinstellingen 18

Beeldinstellingen 18

Informatie laten weergeven....19

Favorietenlijst weergeven 19

Extern apparaat selecteren 19

De mediamodus ....20

Richtlijnen betreffende het gebruik van USB-apparaten ....20

Van de TV-modus naar de DVD-modus overschakelen ....20

Media menusysteem....20

Teletekst 21

De bediening van de teletekst 21

Teletekstpagina's selecteren 21

Gekleurde toetsen....21

SUBPAGE....21

Handige teleteksteigenschappen 22

INDEX 22

HOLD....22

REVEAL....22

SIZE 22

Het OSD-menu 23

Navigeren in menu 23

U hebt de keuze uit onderstaande hoofdmenu's 23

Menusysteem 24

Menu KANAAL 24

Videorecorder handmatig opslaan 27

Menu BEELD 28

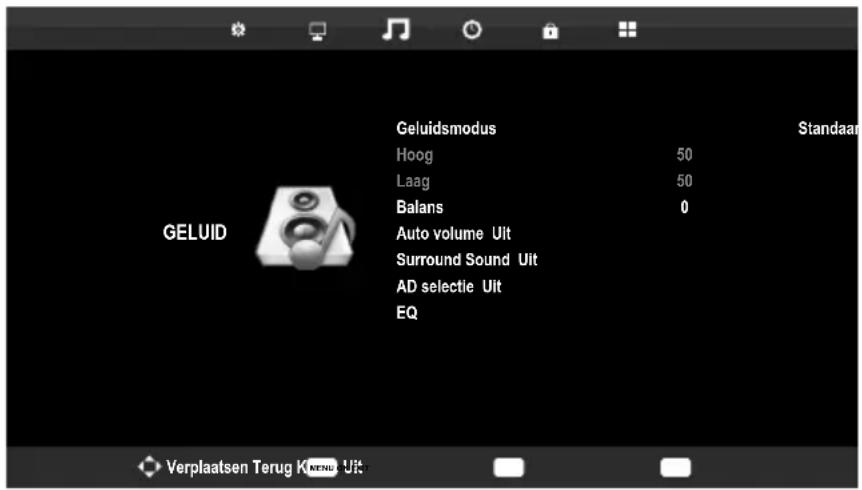

Menu GELUID 29

Menu TIJD....30

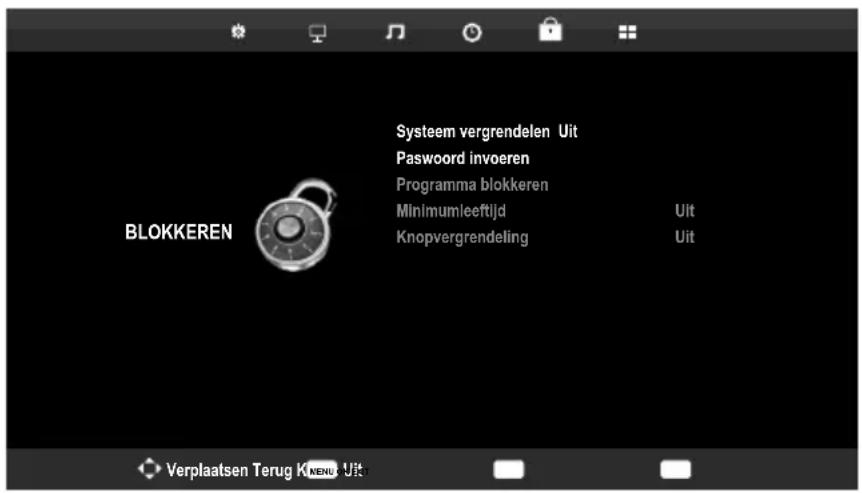

Menu BLOKKEREN 31

Menu SETUP 32

EPG - PROGRAMMAGIDS ......33

Hoofdtelefoon....34

Digitale versterker via coax-aansluiting 34

DVD-speler aansluiten 34

1. Met een SCART-kabel 34

2. Met een stereo-cinch-kabel en een video-cinch-kabel ......34

3. Met een component-kabel (3xCinch) 35

4. Met een HDMI-kabel ....35

Videorecorder aansluiten 35

DVD-recorder aansluiten 35

Ontvanger (SAT, DVB-T, decoder enz.) aansluiten ....36

1. Via SCART-kabel aansluiten ....36

2. Met een stereo-cinch-kabel en een video-cinch-kabel ......36

3. Met een component-kabel (3xCinch) 36

4. Met een HDMI-kabel 37

Camcorder aansluiten 37

Met een stereo-cinch-kabel en een video-cinch-kabel 37

Apparaat met HDMI- of DVI-uitgang aansluiten 37

Extern apparaat met HDMI-uitgang 37

Extern apparaat met DVI-uitgang aansluiten 38

PC aansluiten 38

Problemen oplossen ....38

Hebt u nog verdere ondersteuning nodig?......40

Pixelfouten bij LCD-TV's 41

Reinigen 42

Verwijdering als afval ....43

Verpakking 43

Apparaat 43

Batterijen 43

Technische gegevens/Productinformatieblad ....44

Copyright © 2012

Alle rechten voorbehouden.

Deze handleiding wordt auteursrechtelijk beschermd. Alle rechten voorbehouden. Vermenigvuldiging in mechanische, elektronische of elke andere vorm zonder de schriftelijke toestemming van de fabrikant is verboden.

Het copyright berust bij het bedrijf Medion®.

Technische en optische wijzigingen en drukfouten voorbehouden.

Dit product bevat technologie voor auteursrechtelijke bescherming die beveiligd wordt door Amerikaanse patenten en andere rechten voor intellectuele eigendom. Het gebruik van deze technologie voor auteursrechtelijke bescherming moet door Macrovision worden geautoriseerd en is bedoeld voor thuisgebruik en een aantal andere manieren van weergave, tenzij anders geautoriseerd door Macrovision. Reverse engineering of demontage is verboden.

Instructies bij deze handleiding

Lees deze handleiding nauwkeurig door en volg alle aangegeven instructies. Zo bent u verzekerd van een betrouwbare bediening en een lange levensduur van uw LCD-TV. Houd deze handleiding steeds binnen handbereik in de buurt van uw LCD-TV. Bewaar de bedieningshandleiding goed zodat u deze bij het verkopen van de LCD-TV kunt doorgeven aan de nieuwe eigenaar.

Normaal gebruik

• Dit toestel dient voor het ontvangen en weergeven van televisieprogramma's. De verschillende aansluitmogelijkheden maken een uitbreiding van de ontvangst- en weergavebronnen (receiver, DVD-speler, DVD-recorder, videorecorder, pc, enz.) mogelijk.
• Dit toestel is uitsluitend geschikt voor gebruik in droge binnenruimten.
• Dit toestel is niet geschikt als datascherm voor kantoorgebruik.
• Dit toestel is bedoeld voor privé-gebruik en niet voor toepassing in de zware industrie. Het gebruik onder extreme omgevingsomstandigheden kan tot beschadiging van uw toestel leiden.

Full HD

Uw LCD-TV is voorzien van de functie „Full HD“. Dit betekent dat uw televisietoestel in principe beelden met een hoge definitie (HDTV) kan weergeven.

Hiervoor dient een HDTV-signaal van een externe set-top-box (HD-STB) naar de LCD-TV te worden gezonden.

Inhoud verpakking

Controleer de verpakking op volledigheid en stel ons binnen 14 dagen na de aanschaf op de hoogte van eventuele ontbrekende onderdelen.

LET OP!

Laat kleine kinderen niet met folie spelen. Gevaar voor verstikking!

De verpakking bevat de onderstaande onderdelen:

• LCD-TV
• Afstandsbediening incl. 2 batterijen van type R03 (AAA) 1,5V
• Component adapter
• Voet
• Antennekabel
• Documentatie

Veiligheidsadviezen

Veiligheid

• Zorg ervoor dat kinderen niet met het apparaat kunnen spelen. Dit apparaat mag niet worden gebruikt door personen (en kinderen) met beperkte fysieke, sensorische of psychische vaardigheden en door onbevoegden, tenzij ze door iemand worden bijgestaan die verantwoordelijk is voor hun veiligheid of die hen de nodige richtlijnen heeft bezorgd betreffende het gebruik van het apparaat.
• Houd het verpakkingsmateriaal, zoals bijv. folie, uit de buurt van kinderen. Bij onjuist gebruik kan verstikkingsgevaar bestaan.
• Open nooit de behuizing van de LCD-TV (gevaar voor elektrische schokken, kortsluiting en brand)!
• Stop geen voorwerpen via de sleuven en openingen in de LCD-TV (gevaar voor elektrische schokken, kortsluiting en brand)!
• De sleuven en openingen van de LCD-TV dienen voor de ventilatie. Dek deze openingen niet af (gevaar voor oververhitting of brand)!
• Oefen geen druk uit op het display. Het beeldscherm kan anders breken.
• De afstandsbediening is uitgerust met een infrarood-diode van klasse 1M. Kijk niet in de LED met behulp van optische instrumenten!
• Let op! Bij gebroken beeldscherm bestaat kans op verwonding. Trek beschermende handschoenen aan, pak de gebarsten delen in en neem contact op met de Medion hotline. Was vervolgens uw handen met zeep aangezien niet kan worden uitgesloten dat chemicaliën vrijkomen.
• Raak het scherm niet met uw vingers of met scherpe voorwerpen aan om beschadiqingen te voorkomen.
• Wend u tot de klantenservice indien:
• het netsnoer geschroeid of beschadigd is
  – vloeistof in het toestel is binnengedrongen
• het toestel niet naar behoren werkt
• het toestel gevallen of de behuizing beschadigd is

Plaats van opstelling

• Nieuwe toestellen geven gedurende de eerste gebruiksuren soms een typische, onvermijdelijke maar volledig ongevaarlijke geur af, die na verloop van tijd steeds minder wordt. Teneinde de geurvorming zoveel mogelijk te beperken, adviseren wij u de ruimte regelmatig te luchten. Wij hebben bij de ontwikkeling van dit product ervoor gezorgd dat wij duidelijk binnen de geldende grenswaarden zijn gebleven.
• Houd uw LCD-TV en alle aangesloten apparaten uit de buurt van vocht en voorkom stofvorming, hitte en directe straling van de zon. Als deze instructies worden genegeerd, kan dit tot storingen of tot beschadiging van de LCD-TV leiden.
• Gebruik het toestel niet in de buitenlucht, aangezien invloeden van buitenaf, zoals regen, sneeuw, enz. schade kunnen toebrengen aan het toestel.
• Bescherm het apparaat tegen waterdruppels en waternevel. Plaats geen voorwerpen die zijn gevuld met vloeistof (vazen of iets dergelijks) op het toestel. Het voorwerp kan omvallen, waarbij de vloeistof de elektrische veiligheid nadelig kan beïnvloeden.
• OPGELET! Voorkom brand: plaats kaarsen en andere brandende voorwerpen nooit in de nabijheid van dit apparaat.
• Zorg voor voldoende vrije ruimte in de wandkast. Houd een afstand van minimaal 10 cm rondom het toestel aan voor voldoende ventilatie.
• Plaats alle onderdelen op een stabiele, effen en trillingsvrije ondergrond om te voorkomen dat de LCD-TV om valt.
• Vermijd verblindingseffecten, weerspiegelingen en te sterke contrasten tussen licht en donker om uw ogen te sparen.
• De optimale kijkafstand bedraagt 5 maal de beeldschermdiagonaal.

Reparaties

• Laat de reparatie van uw LCD-TV uitsluitend over aan gekwalificeerd vakpersoneel.
• Indien een reparatie is vereist, neemt u uitsluitend contact op met de Medion hotline.
• Vergewis u ervan dat u enkel de door de fabrikant aangeboden reserveonderdelen gebruikt. Gebruik van ongeschikte reserveonderdelen kan het apparaat beschadigen.

Omgevingsomstandigheden

• Het toestel kan worden gebruikt bij een omgevingstemperatuur van +5 °C tot +40 °C en een relatieve luchtvochtigheid van 20 % - 85 % (zonder condensvorming).
• In uitgeschakelde toestand kan de LCD-TV worden opgeslagen bij een temperatuur tussen -20 °C en +60 °C.
• Zorg voor een afstand van minimaal één meter tussen het toestel en hoogfrequente en magnetische storingsbronnen (televisietoestel, luidsprekerboxen, mobiele telefoon, enz.) om functiestoringen te vermijden.
• Wacht nadat u de LCD-TV hebt vervoerd zo lang met de ingebruikname tot het toestel de omgevingstemperatuur heeft aangenomen.
• Bij grote schommelingen in temperatuur of luchtvochtigheid kan er door condensatie vochtvorming optreden binnen in de LCD-TV, die een elektrische kortsluiting kan veroorzaken.
• Trek tijdens een onweer of als het toestel langere tijd niet wordt gebruikt de stekker uit het stopcontact en de antennekabel uit de antenne-aansluiting.

Voeding

Let op

Onderbreek de stroomvoorziening van uw LCD-TV of schakel alle spanning uit door de stekker van het netsnoer uit het stopcontact te halen.

• Sluit de LCD-TV alleen aan op een geaard stopcontact met 220-240 V \~ 50 Hz. Als u niet zeker bent van de voedingsbron op de plaats van installatie, raadpleegt u het energiebedrijf.
• Het stopcontact moet zich in de buurt van de LCD-TV bevinden en moet gemakkelijk bereikbaar zijn.
• Onderbreek de stroomvoorziening van uw beeldscherm door de stekker van het netsnoer uit het stopcontact te halen.
• Wij adviseren u, omwille van de extra veiligheid, gebruik te maken van een overspanningsbeveiliging, zodat uw LCD-TV beschermd is tegen beschadiging door spanningspieken of blikseminslag op het stroomnet.
• Leg de kabels zo neer dat niemand erop kan trappen of erover kan struikelen.
• Plaats geen voorwerpen op de kabels omdat deze anders beschadigd kunnen raken.

Omgaan met batterijen

Batterijen kunnen brandbare stoffen bevatten. Bij onoordeelkundige behandeling kunnen batterijen leeglopen, sterk verhit raken, ontbranden of zelfs exploderen, hetgeen tot persoonlijk letsel of schade aan uw toestel kan leiden.

Houd u beslist aan de volgende adviezen:

• Houd batterijen uit de buurt van kinderen.
• Bij inslikken van batterijen moet onmiddellijk contact worden opgenomen met de huisarts.
• Laad nooit batterijen op (tenzij dit uitdrukkelijk staat aangegeven).
• Ontlaad de batterijen nooit door een hoge vermogensafgave.
• Sluit de batterijen nooit kort.
• Stel de batterijen nooit bloot aan overmatige hitte door zonlicht, vuur of dergelijke!
• Demonteer of vervorm de batterijen niet.
• U kunt gewond raken aan handen of vingers of batterijvloeistof kan in contact komen met ogen of huid. Als dit gebeurt, spoelt u de desbetreffende plekken schoon met ruime hoeveelheden schoon water en stel onmiddellijk uw huisarts in kennis.
• Vermijd krachtige stoten en schokken.
• Draai nooit de polariteit om.
• Let erop dat de plus- (+) en minpool (-) juist zijn geplaatst om kortsluiting te vermijden.
• Gebruik geen oude en nieuwe batterijen of batterijen van verschillende typen door elkaar.
• Dit kan storingen in het toestel veroorzaken. Bovendien zou de zwakkere batterij te sterk worden ontladen.
• Verwijder lege batterijen onmiddellijk uit het toestel.
• Haal de batterijen uit het toestel als u dit langere tijd niet gebruikt.
• Vervang alle lege batterijen in een toestel tegelijk door nieuwe batterijen van hetzelfde type.
• Isoleer de contactpunten van de batterijen met een stuk plakband als u batterijen wilt opslaan of afvoeren.

Normen/elektromagnetische compatibiliteit

De LCD-TV voldoet aan de vereisten voor elektromagnetische compatibiliteit en elektrische veiligheid.

Het apparaat voldoet aan de eisen van EMV-richtlijn 2004/108/EG alsook de laagspanningsrichtlijn 2006/95/EG.

Dit toestel voldoet aan de basisvereisten en de relevante regelingen van de eco-design richtlijn 2009/125/EG (decreet 1275/2008).

Ingebruikname

Opgelet!

Lees zorgvuldig het hoofdstuk „Veiligheidsadviezen“ op pagina 10 voordat u het toestel in gebruik neemt.

Uitpakken

• Kies een geschikte plaats om het apparaat op te stellen.
• Open de doos heel voorzichtig om te voorkomen dat het toestel beschadigd raakt. Dit kan gebeuren als een mes met lang lemmet wordt gebruikt om de doos te openen.
• In de verpakking bevinden zich verschillende kleine onderdelen (batterijen, schroeven, enz.). Houd deze uit de buurt van kinderen. Er is sprake van inslikkingsgevaar.
• Bewaar het verpakkingsmateriaal goed en gebruik alleen dit om het televisietoestel te transporteren.

LET OP!

Laat kleine kinderen niet met folie spelen. Gevaar voor verstikking!

Montage

Bevestig de voet zoals op de tekening afgebeeld met de daarvoor bedoelde schroeven. Voer deze stap uit voor de aansluiting van de LCD-TV.

Batterijen in de afstandsbediening plaatsen

▶ Verwijder het klepje van het batterijvak aan de achterkant van de afstandsbediening.
Plaats twee batterijen van het type R03 (AAA) 1,5V in het batterijvak van de afstandsbediening. Let bij het plaatsen op de polariteit van de batterijen (aangegeven in het batterijvak).
▶ Sluit het batterijvak.

LET OP!

Haal de batterijen uit de afstandsbediening als het toestel langere tijd niet wordt gebruikt. De afstandsbediening zou anders beschadigd kunnen raken door lekkende batterijen.

Antenne aansluiten

De TV ondersteunt verschillende antennesignalen.

Gebruik hiervoor de aansluiting RF.

U kunt de volgende beeldsignalen ontvangen:

• via een analoge huisantenne of
• via een DVB-T*-antenne of
• via een DVB-C*-aansluiting
Sluit een antennekabel van de huisantenne, de DVB-T-antenne of de DVB-C-aansluiting aan op de antenneaansluiting van de lcd-tv.

Belangrijk!

Om vergrendelde zenders / betaalzenders te kunnen ontvangen, is een desbetreffende kaart vereist. Plaats daarvoor een CAM-module (verkrijgbaar in gespecialiseerde handelszaken) in de daarvoor voorziene sleuf aan de linkerkant van het apparaat (Common Interface). Plaats vervolgens de kaart van uw provider in de CAM-module.

Stroomkabel aansluiten

Sluit de stekker aan op een goed bereikbaar stopcontact 220-240 V \~ 50 Hz. Het apparaat bevindt zich nu in de stand-bymodus en het contro-lelampje aan de voorkant brandt oranje.

LCD-TV in- en uitschakelen

- Om het apparaat in te schakelen, drukt u op de toets ⏻ op de afstandsbediening of op ⏻ aan de rechterkant van het apparaat. Het contro-

lelampje aan de voorkant brandt groen.

▶ Met de toets zet u het apparaat opnieuw in de stand-bymodus. Bij deze modus wordt nog steeds stroom verbruikt.
▶ Met de stroomschakelaar schakelt u het apparaat volledig uit.

Nadat u het apparaat voor het eerst hebt ingeschakeld

Als u het apparaat voor het eerst inschakelt, wordt u door de Eerste installatie geleid. Deze installatie kan te allen tijde via het menu SETUP > Eerste installatie worden gestart en nogmaals worden uitgevoerd. Zie ook pagina 33.

▶ Selecteer met de pijltjestoetsen de OSD-taal.
▶ Selecteer met de pijltjestoetsen de optie automatische afstemming en druk op OK. U hebt de keuze uit verschillende instelmogelijkheden:

Automatisch afstemmen
Land	Nederland
Tune Type	ATV + DTV
Digital type	DVB-T
Scan type	Netwerk scan
Netwerk ID	Auto
Frequentie	Auto
Symbol rate	Auto

Menuoptie Instellingen
Land	Selecteer met de pijltjestoetsen het gewenste land. De landinstelling is van invloed op de volgorde waarin de zenders worden opgeslagen.
Tune Type	DTV + ATV (zoeken naar digitale en analoge tv-kanalen);DTV (zoeken naar digitale tv-kanalen);ATV (zoeken naar analoge tv-kanalen).
Digital type	Stel hier in of het digitale antennesignaal via een antenne (DVB-T) of via de kabel (DVB-C) wordt doorgestuurd. Af-hankelijk van de doorgevoerde instelling wordt gezocht naar digitale TV-kanalen.
Scan type	Zoekmodus instellen.Deze optie is enkel beschikbaar bij het zoeken naar DVB-C kanalen.
Netwerk ID	Netwerk-ID instellen.Deze optie is enkel beschikbaar bij het zoeken naar DVB-C kanalen.
Frequentie	Frequentie instellen.Deze optie is enkel beschikbaar bij het zoeken naar DVB-C kanalen in de Netwerk scan modus.
Symbol rate	Symboolsnelheid instellen.Deze optie is enkel beschikbaar bij het zoeken naar DVB-C kanalen.

Nadat u alle instellingen hebt doorgevoerd, drukt u op OK. Er wordt gezocht naar kanalen.

Kanaalaftemmingsinformatie
TV	:	0	Programm
DTV	:	0	Programma's
Radio	:	0	Programma's
Daten	:	0	Programma's
22 %... 405,25 MHz (TV)Drup op MENU om ext

Er wordt naar de verschillende zenders gezocht. Wacht tot de automatische zenderafstemming is beëindigd. Via de knop MENU kunt u de zenderafstemming voortijdig beëindigen.

Tip

Vergeet niet om een DVB-T-antenne aan te sluiten als u naar digitale zenders wenst te zoeken.

Zenderselectie

• U kunt een zender selecteren door op een van de toetsen CH+/- (op het toestel of op de afstandsbediening) te drukken of door de zender rechtstreeks via een cijfertoets te selecteren.
  Indien het zendernummer uit twee of drie cijfers bestaat, voert u de cijfers direct na elkaar in.
• Met de toets Ⓒ selecteert u de als laatste weergegeven zender.

Geluidsinstellingen

• Met de volumetoetsen op de afstandsbediening of op het toestel zet u het geluid harder of zachter.
• U kunt het geluid helemaal uitschakelen en opnieuw inschakelen met de toets (Geluid uitschakelen).
• Met de toets AUDIO maakt u een keuze tussen mono- en stereoweergave, Dual I en Dual II. Dual I en Dual II kunnen alleen worden weergegeven als de huidige uitzending de DUAL-modus ondersteunt (bijv. bij tweetalige uitzendingen).
• Met de toets S.MODE maakt u een keuze uit de geluidsmodi Standaard, Muziek, Cinema, Sport, Persoonlijk. De instelling Persoonlijk wordt in het menu GELUID > Geluidsmodus gedefinieerd.

Beeldinstellingen

Met de toets P.MODE maakt u een keuze uit de beeldmodi Dynamisch, Standaard, Mild, Persoonlijk. De instelling Persoonlijk wordt in het menu BEELD > Beeldmodus gedefinieerd.
- Afhankelijk van het programma worden beelden in het formaat 4:3 of 16:9 uitgezonden. Met de toets ASPECT kunt u het beeldformaat aanpassen:

AutoLe format diffusé est réglé automatiquement sur le signal d'entrée.
4:3Voor de onvervormde weergave van het beeld in 4:3-formaat.
16:9Voor de onvervormde weergave van het beeld in 16:9-formaat.
Zoom 1Het beeld wordt bovenaan en onderaan het scherm ,gerekt'.
Zoom 2De zoomfunctie van Zoom1 gaat hier nog een stap verder. Het beeld wordt ook aan de lin- ker- en rechterkant ,gerekt'.

De instelling van de beeldformaten kan ook in het menu SETUP > Verhouding worden gewijzigd.

Opgelet

Afhankelijk van de ingestelde beeldmodus zijn niet alle beeld- formaten beschikbaar.

Informatie laten weergeven

Druk op de toets INFO om informatie over de actuele zender weer te geven.
Dezelfde informatie ontvangt u bij het omschakelen naar een andere zender.

Favorietenlijst weergeven

In het menu KANAAL > Programma bewerken kunt u afzondelijke zenders toevoegen aan een favorietenlijst (zie pagina 24).

Druk op de toets FAV om enkel de zenders uit de favorietenlijst weer te geven.
▶ Selecteer met de pijltjestoetsen ▲▼ of met de knoppen FAV - / FAV + een zender.

Extern apparaat selecteren

Met behulp van de toets SOURCE selecteert u de ingangen van de aangesloten apparaten.

ATV tv-modus (analoog antennesignaal)

DTV tv-modus (digitaal antennesignaal)

Media apparaat op de USB-aansluiting

AV apparaat op de AV-ingang

PC apparaat op PC-ingang

Component apparaat op Component video- en audio-ingangen

SCART apparaat op SCART-aansluiting

HDMI1 HDMI-ingang 1

HDMI2 HDMI-ingang 2

HDMI3 HDMI-ingang 3

HDMI4 HDMI-ingang 4

▶ Met behulp van de pijltjestoetsen ▲▼ gaat u naar de gewenste bron.

▶ Bevestig uw keuze via de toets OK.

De mediamodus

De USB-aansluiting wordt aangestuurd via de mediamodus.

Richtlijnen betreffende het gebruik van USB-apparaten

• In sommige gevallen zijn bepaalde USB-apparaten (MP3-spelers, externe harde schijven) niet compatibel met deze LCD-tv.
• Sluit het USB-apparaat direct aan. Gebruik geen aparte kabel aangezien hierdoor compatibiliteitsproblemen kunnen optreden.
• Verwijder het USB-apparaat niet tijdens de weergave van een bestand.
• Het is gevaarlijk om USB-apparaten snel te plaatsen en te verwijderen. Het is vooral af te raden om het USB-apparaat snel meermaals na elkaar te plaatsen en te verwijderen. Dit kan schade veroorzaken aan het USB-apparaat en in het bijzonder aan de LCD-tv zelf.

Van de TV-modus naar de DVD-modus over- schakelen

▶ Met de toets INPUT opent u de keuzelijst met bronnen.
▶ Via de pijltjestoetsen ▲▼ gaat u naar Media.
▶ Bevestig uw keuze met de toets OK.

Als u wilt terugkeren naar de TV-modus, herhaalt u deze stappen en selecteert u in plaats van Media de optie ATV of DTV.

Media menusysteem

Zodra u een USB-informatiedrager op het televisietoestel hebt aangesloten en de bron op Media hebt ingesteld, kunt u een keuze maken uit de 4 volgende media:

• FOTO – om fotobestanden weer te geven
• MUZIEK – om muziekbestanden weer te geven
  • FILM – om films weer te geven
• TEKST – om teksten weer te geven (*.txt)

Naargelang de geselecteerde optie staan verschillende functies ter beschikking. Deze functies worden onderaan het scherm weergegeven.

Teletekst

Teletekst is een gratis service, die door de meeste televisiestations wordt uitgezonden en actuele informatie zoals nieuws, weer, televisieprogramma's, aandelenkoersen, ondertiteling en andere thema's biedt. Uw TV-toestel biedt tal van handige functies voor het bedienen van de teletekst, zoals Multipage-Text, opslag van subpagina's of snelle navigatie.

De bediening van de teletekst

Om de teletekst te bedienen beschikt uw televisietoestel over speciale tele- teksttoetsen. Op de uitklapbare zijde vooraan vindt u een overzicht voor de afstandsbediening

Kies een televisieprogramma dat teletekst uitzendt.

Druk éénmaal op de toets TEXT, om de basis-/indexpagina van de teleteksten aan te geven.
Indien u twee keer drukt op de toets TEXT wordt de tekst transparant over het televisiebeeld weergegeven.
Indien u drie keer drukt op de toets TEXT wordt weer overgeschakeld naar de TV-modus.

Teletekstpagina's selecteren

▶ Voer de gewenste teletekst pagina bestaande uit drie cijfers in via de cijfertoetsen.

De gewenste pagina wordt in de linkerbovenhoek van het scherm weergegeven. Er wordt zolang naar de gewenste pagina gezocht tot het geselecteerde paginanummer is gevonden.

Met behulp van de pijltjestoetsen ▲▼ kunt u eveneens door de pagina's bladeren.

Gekleurde toetsen

Als beneden aan het scherm tekst in kleur wordt weergegeven, kunt u de bijbehorende inhoud direct selecteren door op de bijbehorende gekleurde toets rood, groen, geel [REPEAT] of blauw [ROTATE] te drukken.

SUBPAGE

Sommige teletekst pagina's hebben subpagina's. Onder aan het scherm wordt bijv. 1/3 weergegeven. De subpagina's worden met tussenpozen van ca. een halve minuut na elkaar weergegeven.

U kunt de subpagina's ook zelf oproepen door op de toets SUBPAGE te drukken. Er verschijnt een invoerveld van vier cijfers waarin u het nummer van een subpagina (bijv. 0002) kunt invoeren. U kunt ook met de richtingstoetsen ◀ ▶ door de subpagina's bladeren.

Handige teleteksteigenschappen

INDEX

Met de toets INDEX selecteert u de indexpagina. Deze bevat een lijst met teletekstinhoud.

HOLD

De geselecteerde teletekst pagina bevat mogelijk meer informatie dan kan worden weergegeven op een scherm. In dit geval wordt de informatie verdeeld over meerdere subpagina's. De subpagina's worden met regelmatige intervallen weergegeven.

Druk op de toets HOLD om te voorkomen dat de pagina's automatisch na elkaar worden weergegeven.
Druk nogmaals op de toets HOLD om de pagina's opnieuw automatisch na elkaar weer te geven.

REVEAL

Om verborgen informatie, bijvoorbeeld oplossingen van raadsels, puzzels of quizzen weer te geven, drukt u één keer op de toets REVEAL.
Als u nogmaals op de toets REVEAL drukt, worden de antwoorden opnieuw verborgen.

SIZE

Met deze functie wordt de teletekst in dubbel formaat weergegeven.

Druk op de toets SIZE om de bovenste helft van de pagina te vergroten.
Druk nogmaals op de toets SIZE om de onderste helft van de pagina te vergroten.
Als u nogmaals op de toets SIZE drukt, wordt de teletekst weer op normale grootte weergegeven.

Het OSD-menu

Via het OSD-menu (On Screen Display) kunt u bepaalde parameters van de LCD-TV instellen.

Navigeren in menu

Druk op de toets MENU om de OSD te activeren.
Onderaan het scherm worden telkens de mogelijke instellingen weergegeven.
▶ Met behulp van de pijltjestoetsen ▲▼ selecteert u de opties uit het hoofdmenu.
▶ Met ▶ gaat u naar het volgende menuonderdeel.
▶ Met behulp van de pijltjestoetsen ▲▼ selecteert u de opties uit een menu.
Met de toets MENU keert u terug naar het hoofdmenu.
▶ Met behulp van de pijltjestoets ▶ opent u een submenu (niet beschikbaar in elk menu).
Met de toets MENU keert u terug naar het hoofdmenu.
▶ Met behulp van de pijltjestoetsen ◀ ▶ stelt u de gewenste waarde in of maakt u een andere keuze.
Met de toets MENU sluit u het menu en bevestigt u tegelijkertijd uw keuze.
Opgelet: het menu wordt na enkele seconden automatisch gesloten als er niet op een toets wordt gedrukt.

U hebt de keuze uit onderstaande hoofdmenu's

• Menu KANAAL
• Menu BEELD
• Menu GELUID
• Menu TIJD
• Menu BLOKKEREN
• Menu SETUP

AANWIJZING

Door mogelijke technische wijzigingen kunnen de hier beschreven menu's afwijken van de menu's op uw scherm.

Opgelet

Afhankelijk van de bron die u hebt geselecteerd, zijn bepaalde menu's niet beschikbaar. Om niet beschikbare menu's weer te geven, moet u eerst de bron wijzigen.

Menusysteem Menu KANAAL

Menuoptie Instellingen
Automatisch afstemmen	Hier wordt naar zenders gezocht.Er staan verschillende zoekopties ter beschikking.Als u een zoekoptie hebt geselecteerd, drukt u opOKom de zenderafstemming te starten.MetMENUkunt u de zenderafstemming voortijdig beëindigen. In dit geval worden de gevonden zenders niet opgeslagen.
DVB-T handmatig afstemmen	Hier kunt u de afzonderlijke zenders in de DVB-C modus handmatig programmeren als het signaal via de antenna wordt doorgestuurd.Deze optie is enkel beschikbaar als eerst een automatische zenderafstemming via DVB-T werd doorgevoerd.
DVB-C handmatig afstemmen	Hier kunt u de afzonderlijke zenders in de DVB-C modus handmatig programmeren als het signaal via de kabel wordt doorgestuurd.Deze optie is enkel beschikbaar indien eerst een automatische afstemming via de kabel werd doorgevoerd.

Menuoptie Instellingen
ATV handmatig afstemmen	Hier kunt u zenders in de ATV-modus handmatig afstemmen.
	Huidige kanaal	Selecteer via het kanaalnummer de zender die u wilt bewerken.
	Kleursysteem PAL, SECAM,	Auto
	Geluidssysteem BG, I, DK
	Fijnafstemmen	Voer met ◀ ▶ de fijnafstemming door
	AFC	Schakel de automa-tische fijnafstem-ming in (Aan) als u deze altijd wilt doorvoeren.
	Zoeken	Start met ◀ ▶ de zenderafstemming
Programma bewerken	Hier worden de opgeslagen zenders weergegeven. Voor elke zender kunt u de volgende instellingen doorvoeren.
	WissenSelecteer de zender die u wilt verwijderen en druk op de rode knop.Druk op de knop ◀ Ja als u de zender wilt verwijderen. Druk op de knop ▶ Nee als u de procedure wilt beëindigen.
	HernoemenSelecteer de zender die u een andere naam wilt geven en druk op de groene knop.Nu kunt u de eerste letter wijzigen. Via de pijltjestoetsen ▲▼ kunt u in de tekenset naar boven en beneden scrollen.Ga met de pijltjestoets ▶ naar de volgende letter enz.Als u klaar bent, drukt u nog een keer op de groene knop [INTRO] om de naam op te slaan.
	VerplaatsenSelecteer de zender en druk op de gele knop [REPEAT]. Verplaats de zender met ▲▼ naar de gewenste plaats en druk nogmaals op de gele knop [REPEAT]. De andere zenders worden eveneens verplaatst.
	OverslaanSelecteer de zender die u tijdens het doorbladeren met behulp van de toetsen P-/+ wilt overslaan en druk op de blauwe knop [ROTATE].De zender kan nog steeds worden geselecteerd via de cijfertoetsen.
	FavOm een zender in een favorietenlijst op te slaan, selecteert u deze zender en drukt u op de knop FAV. U kunt de favorietenlijsten openen via de knoppen op de afstandsbediening. Zie ook pag. 19
Signaalinformatie	Hier wordt de signaalinformatie van de ingestelde zender weergegeven.Deze optie staat enkel in de DTV-modus ter beschikking.
CI-informatie	Als u naar betaalzenders wilt kijken, moet u zich eerst laten registreren bij een provider. Nadat u zich hebt laten registreren, ontvangt u van uw provider een Conditional Access Module (CAM-module) en een speciale kaart. Richtlijnen betreffende de instellingen vindt u in de gebruiksaanwijzing bij de module.Installeer de CI-componenten als volgt op uw televisietoestel:► Schakel het televisietoestel uit en verwijder de stekker.► Plaats eerst de CAM-module in de sleuf aan de zijkant van de LCD-tv. Vervolgens plaatst u de kaart.
	RichtlijnOpgelet! Plaats of verwijder de CI-module enkel als het apparaat zich in de stand-bymodus bevindt of als de stekker is verwijderd uit het stopcontact. De CAM-module dient correct in de sleuf te worden geplaatst. De CAM-module of het televisietoestel kunnen worden beschadigd als u de CAM-module niet voorzichtig in de sleuf plaatst.► Steek de stekker van het televisietoestel in het stopcontact, schakel het toestel in en wacht tot de kaart wordt erkend.► Bij sommige CAM-modules zijn bovendien enkele bijkomende stappen vereist die u in het menu CI-informatie kunt doorvoeren.

Videorecorder handmatig opslaan

De functie Handm. Zoeken kan bijv. worden gebruikt om een videorecorder in te stellen op de LCD-TV.

Nadat LCD-TV en videorecorder via de antenne met elkaar zijn verbonden (zie Videorecorder aansluiten, pagina 34), stelt u uw videorecorder in op het testsignaal.

Voer de handmatige zoekactie uit op de LCD-TV.

Menu BEELD

Menuoptie	Instellingen
Beeldmodus Beeldmodus selecteren: Standaard, Mild, Dynamisch, Persoonlijk. Deze functie komt overeen met de werking van de toets P.MODE. Bij de instelling Persoonlijk kunt u Contrast, Helderheid, Kleur, Tint en Scherpte zelf in-stellen. Bij de andere instellingen kunnen deze parameters niet worden gewijzigd.
Contrast	Contrast verlagen resp. verhogen (bereik 0 - 100).
Helderheid	Helderheid verlagen resp. verhogen (bereik 0 - 100).
Kleur	Kleursterkte verlagen resp. verhogen (bereik 0 - 100).
Tint	Deze optie is enkel beschikbaar in het TV-kleur-systeem NTSC.
Scherpte	Scherpte verlagen resp. verhogen (bereik 0 - 100).
Kleurtemperatuur	Kleurtint selecteren: Normaal, Warm en Koud.
Ruisonderdrukking	Met deze functie kunt u de ruis in het beeld ver-minderen en de beeldkwaliteit verbeteren als het signaal zwak is. Maak uw keuze uit Uit, Laag, Midden, Hoog en Verzuim.
Dyn. contrast	Schakel hier het dynamische contrast in of uit.

HDMI mode

Pixelprecieze weergave (instelling 1:1) of vergro-te weergave, afhankelijk van de aangesloten HD-MI-bron (instelling OverScan). Deze instelling is enkel beschikbaar in de HDMI-modus.

Menu GELUID

Menuoptie	Instellingen
Geluidsmodus Gel	uidsmodus selecteren: Standaard, Muziek, Cinema, Sport, Persoonlijk. Deze functie wordt ge-activeerd met de toets S.MODE.Bij de instelling Persoonlijk kunt u de parameters Laag, Hoog en Balans zelf instellen. Bij de andere instellingen kunnen de parameters niet worden gewijzigd.
Hoog	Hoge tonen instellen (schaal 0 – 100).
Laag	Lage tonen instellen (schaal 0 – 100).
Balans	Stel de balans tussen de linker- en rechterluidspreker in.
Auto volume	De functie AVL (Automatic Volume Limiting) brengt de verschillende volumes van de verschillende uitzendingen met elkaar in overeenstemming. Als u deze functie uitschakelt (Uit), hoort u de originele volumes. Als u deze functie inschakelt (Aan), hoort u een gelijkmatig volume.
Surround sound	Surround-effect in-/uitschakelen
AD selectie	Vertelmodus activeren/deactiveren en het volume instellen. Enkel beschikbaar in de DTV-modus. Ondersteuning afhankelijk van de uitzending.
EQ	Equalizer-instellingen doorvoeren en het geluid individueel optimaliseren.

Menu TIJD

Menuoptie	Instellingen
Klok	Weergave van de tijd. Instelling niet mogelijk. Deze optie is enkel in de DTV-modus beschikbaar.
Tijdzone	Hier kunt u de tijdzone instellen.Deze optie is enkel in de DTV-modus beschikbaar.
Slaaptimer	Selecteer de tijdsspanne nadat het apparaat automatisch wordt uitgeschakeld.SelecteerUitom de functie te beëindigen.
Autom. uitschakelen	Stel hier de tijd in. Als de lcd-tv niet binnen de opgegeven tijd via het bedieningsveld of de afstandsbediening wordt bediend, wordt de lcd-tv automatisch uitgeschakeld.Dit is een milieuvriendelijke functie.
OSD-tijd	Hier kunt u de tijdsspanne instellen nadat het OSD-menu automatisch wordt afgesloten.

Menu BLOKKEREN

Menuoptie	Instellingen
Systeem vergrendelen	Hier activeert u de instellingenProgramma blokkeren, Minimumleeftijd en Toetsenblokkering. Voer hiervoor het wachtwoord in. Bij de levering is dit:0000.
Paswoord invoeren	Een submenu wordt geopend.
	Oude wacht-woord invoeren	Voer met behulp van de cijfertoetsen het huidige wacht-woord in. Dit is bij de leve-ring0000.
	Nieuwe wachtwoord invoeren	Voer een nieuw wachtwoord in bestaande uit vier cijfers.
	Bevestig ni-euw wacht-woord	Voer het wachtwoord nogmaals in. Volg de aanwij-zingen op het scherm.
	RichtlijnNoteer het nieuwe wachtwoord. Het wordt niet verwijderd bij het herstel-len van de fabrieksinstellingen.Als u het wachtwoord bent vergeten, kunt u het masterwachtwoord ,7948' gebruiken.
Programma blokkeren	Bepaal hier welke zenders dienen te worden ge-blokkeerd
Minimumleeftijd	Hier kunt u de leeftijd selecteren.Deze optie is enkel in de DTV-modus beschik-baar.
Knopvergrendeling	Hier schakelt u de toetsenblokkering voor de bedieningselementen op de LCD-tv in of uit. De LCD-tv kan dan enkel via de afstandsbediening worden bediend.

Menu SETUP

Menuoptie	Instellingen
OSD - taal	Selecteer de taal van het OSD-menu. Ze wordt on-middellijk gewijzigd.
TT - taal	De fabrieksinstelling is West. Indien u zich in een an-der taalgebied bevindt, kunt u de taalinstelling wij-zigen.
Slechthorenden	Als de zender bijzondere geluidssignalen voor slechthorenden uitzendt, kunt u deze instelling in-schakelen (Aan) om deze signalen te ontvangen.Deze optie is enkel beschikbaar in de DTV-modus.
Verhouding	Stel hier het beeldformaat in.Deze functie kan ook worden ingesteld via de knop ASPECT.
Blauw scherm	Als de LCD-tv geen signaal ontvangt, verschijnt in plaats van ,sneeuw' of een zwart scherm een blau-we achtergrond.
Eerste installatie	Hier kunt u het menu voor de installatie weergeven.De instellingen worden beschreven vanaf pagina 16 .
Fabrieks-standaard herstellen	Stel hier de fabrieksinstellingen in. Hierbij kunt u de fabrieksinstellingen van het apparaat of het geheu-gen herstellen.

EPG - PROGRAMMAGIDS

Met de knop EPG opent u de ,elektronische programmagids'.

In de tabel ziet u het huidige en het volgende programma voor de beschikbare zenders.

▶ Selecteer met ▲ ▼ een zender.

▶ Ga met ▶ naar de programmagids van de geselecteerde zender.
▶ Blader met ▲ ▼ door de programma's.

Opgelet:

De vermelde programma-informatie wordt door de omroepen ter beschikking gesteld. Indien geen programma-informatie wordt weergegeven, is dit geen fout van uw lcd-tv.

De volgende tabel geeft de opties weer voor de PROGRAMMAGIDS:

Knop	Betekenis	Functie
Groene knop	Bekijk	Geeft een gedetailleerde beschrijving van het geselecteerde programma (indi- en beschikbaar).Druk nogmaals op de knop om de be-schrijving te laten verdwijnen.
Gele knop [REPEAT]	Schema	Geeft de lijst met programma's weer die via de herinneringsfunctie werden ge-programmeerd. In het volgende punt vindt u meer informatie over de herinne-ringsfunctie.Met de rode knop kunt u een program-ma uit het tijdschema verwijderen.
Blauwe knop [ROTATE]	Herinnering	Slaat het geselecteerde programma op in het tijdschema. Zodra het geprogram-meerde tijdstip wordt bereikt, schakelt het apparaat automatisch over naar het geprogrammeerde programma.Het is niet mogelijk om de herinnerings-functie uit te voeren voor het huidige programma.
▲▼◄►	Kiezen	Met de pijltjestoetsen kunt u door de programmagids bladeren.
▶▶	Volgende dag	Het programmaoverzicht van de volgen-de dag wordt weergegeven.
	Vorige dag	Het programmaoverzicht van de vorige dag wordt weergegeven. Dit is enkel mogelijk tot de huidige dag. Het programmaoverzicht uit het verleden wordt niet weergegeven.
OK OK		Bevestig uw keuze of de doorgevoerde instelling.

Apparaten aansluiten

Hoofdtelefoon

Sluit de hoofdtelefoon aan op de hoofdtelefoonaansluiting.

Let op!

Een te hoog geluidsvolume kan uw gehoor beschadigen. Stel het volume in eerste instantie in op een waarde in het onderste bereik van de schaal, voordat u de hoofdtelefoon opzet. Kies vervolgens eerst een aangenaam geluidsvolume. Door de basisinstelling van de equalizer te wijzigen kan het volume sterker worden en dus tot blijvende gehoorschade leiden.

Als een toestel langdurig met hoge geluidsterkte via een hoofdtelefoon wordt gebruikt, dan kan dat schade aan het gehoor van de luisteraar berokkenen.

Digitale versterker via coax-aansluiting

Met de SPDIF Coax.OUT-aansluiting kunt u het audiosignaal van uw lcd-tv via een digitale versterker weergeven.

Sluit daarvoor een coax-kabel aan tussen de SPDIF Coax.OUT-aansluiting op de lcd-tv en de betreffende ingang op de versterker.

DVD-speler aansluiten

U beschikt over verschillende mogelijkheden om een DVD-speler aan te sluiten:

1. Met een SCART-kabel

▶ Sluit een DVD-speler met SCART-kabel aan op de SCART-poort.

2. Met een stereo-cinch-kabel en een video-cinch-ka-bel

Sluit een video-cinch-kabel (gele stekker) aan op de video-ingang van de LCD-TV en de video-uitgang van een extern apparaat.

Sluit een stereo-cinch-kabel (rood-witte stekkers) aan op de audio-ingangen van de LCD-TV en de audio-uitgangen van het externe apparaat.

3. Met een component-kabel (3xCinch)

Indien het apparaat over YUV-uitgangen beschikt (Y Pb Pr), is het aanbevolen het apparaat met een component-kabel (cinchkabel groen/blauw/rood) aan te sluiten op de component ingang Y-Pb-Pr van de LCD-TV.

Belangrijk!

Gebruik uitsluitend de bijgeleverde Component adapter.

▶ Voor de geluidsoverdracht sluit u de stereo-cinchkabel (rood-witte stekkers) aan op de AUDIO L-R-ingangen.

4. Met een HDMI-kabel

Indien de DVD-speler beschikt over een HDMI-uitgang sluit u een HDMI-kabel (niet bijgeleverd) aan. Er is geen extra kabel vereist voor de geluidsoverdracht.

Videorecorder aansluiten

▶ Verbind een antennekabel met de antennepoort van de LCD-TV en de antenne-uitgang van de videorecorder.
▶ Verbind een andere antennekabel met de antenne-ingang van de video-recorder en de antenne-uitgang in de muur.

U kunt de LCD-TV en de videorecorder eventueel ook met een SCART-kabel op elkaar aansluiten. Dit wordt aanbevolen voor een hoge beeld- en geluidskwaliteit. Indien u stereogeluid wenst, is een SCART-aansluiting vereist.

▶ Sluit de SCART-kabel aan op een van beide SCART-poorten van de LCD-TV.
- Sluit het andere uiteinde van de SCART-kabel aan op de SCART OUTpoort van de videorecorder.

DVD-recorder aansluiten

▶ Sluit de DVD-recorder met de SCART-kabel op een van beide SCART-poorten van de LCD-TV aan.
▶ Sluit het andere uiteinde van de SCART-kabel aan op de SCART OUT-poort van de DVD-recorder.
▶ Verbind een antennekabel met de antennepoort van de LCD-TV en de antenne-uitgang van de DVD-recorder.
▶ Verbind een andere antennekabel met de antenne-ingang van de DVD-

recorder en de antenne-uitgang in de muur.

Alternatief

Als de DVD-recorder met YUV-uitgangen is uitgerust, raden wij u aan de DVD-recorder met een componentkabel (cinch-kabel groen/blauw/rood) aan te sluiten op de componentingangen Y-Pb-Pr van de LCD-TV.

Belangrijk!

Gebruik uitsluitend de bijgeleverde Component adapter.

Sluit voor de geluidsoverdracht een stereo-cinch-kabel (rood-witte stekkers) aan op de AUDIO L-R-ingangen.

Alternatief

Als de DVD-recorder is uitgerust met een HDMI-uitgang, sluit u een HDMI-kabel (niet bijgeleverd) aan op de HDMI-ingang van de LCD-TV en de HDMI-uitgang van het externe apparaat.

Ontvanger (SAT, DVB-T, decoder enz.) aansluiten

Een apparaat dat als ontvanger voor de LCD-TV moet worden gebruikt (bijv. satellietontvanger, DVB-T-ontvanger, decoder, settopbox, enz.) sluit u via een SCART-kabel aan op een van de SCART-aansluitingen van de LCD-TV. Behalve via SCART-kabels kunt u het apparaat ook via cinchkabels of component-kabels aansluiten.

1. Via SCART-kabel aansluiten

- Sluit een ontvanger met SCART-kabel aan op de aansluiting SCART.

2. Met een stereo-cinch-kabel en een video-cinch-ka-bel

▶ Verbind audio-cinchkabels (rood-witte stekkers) met de audio-ingangen van de LCD-TV en de audio-uitgangen van het externe apparaat.

▶ Verbind een video-cinchkabel (geel) met de video-ingang van de LCD-TV en de audio-uitgang van het externe apparaat.

3. Met een component-kabel (3xCinch)

Als het toestel over YUV-uitgangen beschikt (Y Pb Pr), is het raadzaam deze via een Component-kabel (cinchcabel groen/blauw/rood) aan te sluiten op de Component-ingangen Y-Pb-Pr en L-R van de LCD-TV.

Belangrijk!

Gebruik uitsluitend de bijgeleverde Component adapter.

Voor de geluidsoverdracht sluit u een stereo-cinchkabel (rood-witte stekkers) aan op de AUDIO L-R-ingangen.

4. Met een HDMI-kabel

Indien de receiver beschikt over een HDMI-uitgang sluit u de HDMI-kabel (niet bijgeleverd) aan. Een andere kabel voor de geluidsoverdracht is niet vereist.

DVD- of videorecorder en satellie- tontvanger aansluiten

Als u tegelijkertijd een DVD- of videorecorder en een satellietontvanger wilt aansluiten, kunt u de volgende aansluitingsmethode gebruiken:

▶ Sluit de ontvanger aan zoals hierboven beschreven.

- Sluit nu de ontvanger met een SCART-kabel aan op de SCART-uitgang van de DVD-recorder en de overeenkomstige Scart-ingang van de ont-vanger.

- Sluit een antennekabel aan op de antennebus van de LCD-TV en de an- tenne-uitgang van de recorder.

▶ Sluit vervolgens een andere antennekabel aan op de antenne-ingang van de DVD-recorder en de antenne-uitgang van de decoder.

Sluit de SAT-ontvanger aan op de LNB van de paraboolantenne.

Camcorder aansluiten

Met een stereo-cinch-kabel en een video-cinch-kabel

U kunt het geluid en beeld van een camcorder weergeven op uw LCD-TV door de camcorder aan te sluiten op de AUDIO-IN-aansluitingen en de VIDEO-IN-aansluiting van de LCD-TV.

Apparaat met HDMI- of DVI-uitgang aansluiten

HDMI („High Definition Multimedia Interface“) vormt de enige interface in de sector van de amusementselektronica waarmee tegelijkertijd audio- en videogegevens digitaal worden verzonden. Alle op dit moment bekende beeld- en geluidsindelingen, met inbegrip van HDTV (High Definition Television), kunnen hiermee worden verwerkt, zodat ook een resolutie van 1080 i zonder kwaliteitsverlies kan worden weergegeven.

Veel apparaten uit de sector van de amusementselektronica, zoals DVD-spe- lers, zijn tegenwoordig uitgerust met HDMI- of DVI-uitgangen.

Extern apparaat met HDMI-uitgang

▶ Sluit een HDMI-kabel (niet meegeleverd) aan op een HDMI-ingang van de LCD-TV en de HDMI-uitgang van het externe apparaat.

▶ Als u het HDMI-apparaat hebt aangesloten, schakelt u vervolgens de LCD-TV in.

Zet vervolgens het externe HDMI-weergaveapparaat aan.

Extern apparaat met DVI-uitgang aansluiten

Indien het externe apparaat beschikt over een DVI-uitgang kunt u het eventueel aansluiten op de HDMI-ingang (HDMI is neerwaartscompatibel met DVI - „Digital Visual Interface“). Hiervoor is een HDMI-DVI adapter vereist. Daar via de DVI-uitgang geen geluid wordt overgedragen, sluit u voor de geluidsoverdracht ook een geluidskabel aan. Gebruik hiervoor een audio-cinchkabel (rood/wit) die u aansluit op de componenteningangen AUDIO IN L/R aan de achterkant van het apparaat.

PC aansluiten

De LCD-TV wordt als een beeldscherm of extra monitor aangesloten op uw pc of notebook. Het beeld van uw pc of notebook wordt dan weergegeven op de LCD-TV.

U sluit de LCD-TV als volgt aan:

▶ Schakel beide apparaten uit.

▶ Sluit een VGA-kabel (beeldschermkabel; niet meegeleverd) aan op de VGA-ingang van de LCD-TV en aan de uitgang voor de videokaart van de pc of het notebook.

Draai de schroeven van de beeldschermkabel met de vingers vast, zodat de stekker goed in de aansluitingen zitten.

Als u ook geluid wilt weergeven, sluit u een audiokabel aan op de VGA AUDIO-ingang.

▶ Schakel als eerste de LCD-TV in.

Zet pas daarna de pc of het notebook aan.

Als u de LCD-TV als tweede beeldscherm bij uw pc gebruikt, kan het in be-paalde gevallen nodig zijn de beeldscherminstellingen van uw besturings-systeem aan te passen. Meer informatie over de dingen waarop u moet letten bij het gebruik van meerdere beeldschermen vindt u in de gebruikers-handleiding bij de pc of het notebook.

Problemen oplossen

Storingen kunnen soms banale oorzaken hebben, maar soms ook worden veroorzaakt door defecte onderdelen. Wij willen u hiermee een leidraad in de hand geven bij het oplossen van het probleem. Als de beschreven maatregelen geen resultaat opleveren, helpen wij u graag verder. Bel ons gerust op!

Probleem	Oplossing
Er is geen beeld of geluid.	Controleer of de stroomkabel correct is aangesloten in het stopcontact en op het apparaat.Controleer of de signaalontvangst is ingesteld op TV.Controleer of de hoofdschakelaar is ingeschakeld.
Er is geen beeld.Er wordt geen beeld weergegeven bij AV.	Controleer of contrast en helderheid correct zijn ingesteld.Controleer of alle externe apparaten correct zijn aangesloten.Controleer of de juiste AV-bron is geselecteerd.
Er is geen geluid.	Controleer of het volume niet op de laagste stand staat.Controleer of de functie Geluid uitschakelen niet is ingeschakeld.
Er is geen beeld of geen geluid. Er is echter wel ruis te horen.	Het ontvangst is mogelijk slecht. Controleer of de antenne is aangesloten.
Het beeld is niet duidelijk.	Het ontvangst is mogelijk slecht.Controleer of de antenne is aangesloten.
Het beeld is te licht of te donker.	Controleer de instellingen van contrast en helderheid.
Het beeld is niet scherp.	Het ontvangst is mogelijk slecht.Controleer of de antenne is aangesloten.Controleer de instellingen van scherpte en ru-isonderdrukking in het menu BEELD.
Er wordt een dubbel of drievoudig beeld weergegeven.	Controleer of de antenne correct is uitgericht.Mogelijk wordt het signaal weerkaatst door bergen of gebouwen.
Het beeld bevat ruis.	Mogelijk is er storing van auto's, treinen, leidingen, neonverlichting, enz.Mogelijk is er sprake van interferentie tussen de antenne- en stroomkabel. Probeer deze kabels verder uit elkaar te plaatsen.
Er zijn strepente zien op het scherm of de kleuren verbleken.	Is er sprake van interferentie door een ander apparaat?Zendantennes van radiostations of antennes van radioamateurs en draagbare telefoons kunnen eveneens interferentie veroorzaken.Gebruik het apparaat zo ver mogelijk uit de buurt van het apparaat dat mogelijk de storing veroorzaakt.
De bedienings-knoppen van het apparaat werken niet	Mogelijk is het kinderslot geactiveerd.
De afstandsbedie-ning werkt niet.	Controleren of er batterijen in de afstandsbediening zitten en of de polariteit correct is.Vergewis u ervan dat het sensorvenster niet blootgesteld wordt aan sterke lichtstraling.Schakel het toestel in en uit door middel van de hoofdschakelaar.

Hebt u nog verdere ondersteuning nodig?

Als u uw probleem niet hebt kunnen oplossen aan de hand van de suggesties in de voorgaande secties, neemt u contact met ons op. Het zou bijzonder helpen als u de volgende informatie bij de hand kunt houden:

• Welke externe apparaten zijn aangesloten?
• Welke meldingen verschijnen op het beeldscherm?
• Tijdens welke bedieningsstap is het probleem opgetreden?
• Als een pc is aangesloten op het apparaat:

- Hoe ziet uw systeemconfiguratie eruit?

- Welke software gebruikte u toen het probleem zich voordeed?

• Welke stappen hebt u reeds ondernomen om het probleem op te los- sen?
• Als u al een klantnummer hebt ontvangen, deelt u ons dit mee.

Pixelfouten bij LCD-TV's

Ondanks het gebruik van de allermodernste productiemethoden kunnen, vanwege de zeer complexe techniek, in zeldzame gevallen enkele of meerdere lichtpuntjes uitvallen.

Bij actievematrix TFT's met een resolutie van 1920 x 1080 pixels, die zijn samengesteld uit elk drie subpixels (rood, groen, blauw), worden in totaal ca. 6,2 miljoen Aansturingselementen gebruikt. Door dit zeer hoge aantal transistoren en het daarmee verbonden uiterst complexe productieproces kan er sporadisch sprake zijn van uitvallende of verkeerd aangestuurde pixels resp. afzonderlijke subpixels.

Pixelfout-klasse	Fouttype 1 Vaste pixels	Fouttype 2 Zwarte pixels	Fouttype 3 Defecte subpixels
			verlicht Zwart
0	0		0
I	1		1	1
			1	3
			0	5
II 2 2 5			5-n*	0
			0	2xn*
				10
III 5 15	50		50-n*	0
			0	2xn*
				100
IV 50 150	500		500-n*	0
			0	2xn*
				1000

n^*=1,5

Het toegestane aantal fouten van de bovenstaande typen per foutklasse heeft betrekking op een miljoen pixels en moet volgens de fysische resolutie van het scherm worden omgerekend.

Reinigen

De levensduur van de LCD-TV kan worden verlengd met behulp van de volgende maatregelen:

LET OP!

Trek voor het reinigen altijd de netstekker en alle aansluitkabels los.

• De hoogglanslaag is voorzien van een beschermfolie om het televisietoestel te beschermen tegen krassen. Verwijder de folie nadat u het televisietoestel correct hebt geïnstalleerd.
• Als de hoogglanslaag vuil wordt, verwijdert u eerst het stof. Maak het apparaat vervolgens schoon met een doek. Als het stof niet eerst wordt verwijderd of als de hoogglanslaag niet voorzichtig wordt schoongemaakt, kunnen er krassen ontstaan.
• Gebruik geen oplosmiddelen, bijtende of gasvormige schoonmaakmiddelen.
• Reinig het beeldscherm met een zachte, pluisvrije doek.
• Let erop dat er geen waterdruppels achterblijven op de LCD-TV. Water kan blijvende verkleuringen veroorzaken.
• Stel het beeldscherm niet bloot aan het felle zonlicht of aan ultraviolette straling.
• Bewaar het verpakkingsmateriaal goed en gebruik alleen dit om de LCD-TV te transporteren.

LET OP!

Binnenin de behuizing van het beeldscherm bevinden zich geen onderdelen die moeten worden gereinigd of waarop onderhoud moet worden uitgevoerd.

Verwijdering als afval

Verpakking

Uw apparaat bevindt zich in een verpakking ter bescherming tegen schade bij het transport. De verpakking bestaat uit materialen die op milieuvriendelijke wijze kunnen worden afgevoerd en op vakkundige wijze kunnen worden gerecycled.

Apparaat

Gooi het apparaat aan het einde van de levensduur in geen geval weg bij het gewone huisvuil. Informeer naar de mogelijkheden voor een milieuvriendelijke afvoer als afval.

Batterijen

Lege batterijen horen niet bij het huisvuil! Ze moeten worden ingeleverd bij een verzamelpunt voor lege batterijen.

Technische gegevens/Productinformatieblad

MEDION®

LCD-TV

Aparaat: P15091 (MD 30348)

Nominale spanning: 220-240 V \~ 50 Hz

Beeldschermformaat: 80 cm (31,5") LCD; 16:9-display

Opgenomen vermogen: max. 100 Watt

Opgenomen vermogen bij stand-by: < 0,5 Watt

Fysieke resolutie: 1920 x 1080 pixels

TV-systeem: PAL, SECAM, B/G, D/K, I, L/L'

Kanalen: VHF (Band I/III)

FM (BAND U)

HYPERBAND

KABEL-TV

(S1

DVB-T (free to air)

HD DVB-C

Audio: Stereo / Nicam

Zenderlocaties:

Video: 4 x HDMI met HDCP-decodering

1 x SCART

1 x VGA (15 Pin D-Sub)

Composite Video-ingang (tulp)

Component In (YUV)

(3,5 mm-connector)

Audio: Audio In voor composite-video/

YUV (tulp)

Hoofdtelefoonuitgang

(3,5 mm-connector)

Pc Audio In (3,5 mm-connector)

Ondersteunde formaten

Foto (max. 2000 bestanden)

JPG, PNG

Muziek (max. 2000 bestanden)

MP3, WMA

Film (max. 2000 bestanden)

MPEG 1/2/4, MKV MPEG4

Xvid comp.

Tekst (max. 2000 bestanden)

TXT

Toegestane omgevingstemperatuur +5 °C - +35 °C

Toegestane relatieve luchtvochtigheid 20% - 85%

Afmetingen zonder voet (B x H x D): ca. 780 x 498 x 50 mm

Afmetingen met voet (B x H x D): ca. 780 x 546 x 205 mm

Gewicht zonder voetstuk: ca. 10,4 Kg

Gewicht met voetstuk: ca. 10,8 Kg

Wandmontage:

Vesa-norm,

200 x 100 mm**

Afstandsbediening

Wijze van overdracht: infrarood

LED-klasse:

1

Batterijtype: 2 x 1,5V AAA R03/LR03

gatafstand

Gebruikt u a.u.b. het contactformulier op onze website www.medion.nl onder „service“ en „contact“.
