Produkttyp	LED-Fernseher
Marke	MEDION
Modell	MD30348
Bildschirmgröße	127 cm (50 Zoll)
Auflösung	3840 x 2160 (4K Ultra HD)
Abmessungen (ohne Standfuß)	112,5 x 65,2 x 8,5 cm
Gewicht (ohne Standfuß)	12,5 kg
Stromversorgung	100-240 V, 50/60 Hz, 120 W
Standby-Verbrauch	< 0,5 W
Anschlüsse	3x HDMI, 2x USB, Wi-Fi, Bluetooth, Ethernet
Smart TV	Ja, mit integrierten Apps
Lautsprecher	2 x 10 W
Hauptfunktionen	HDMI CEC, Kindersicherung, Teletext, Timer-Aufnahme
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine flüssigen oder scheuernden Reinigungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen, Gehäuse nicht öffnen, bei Gewitter ausschalten
Ersatzteile und Reparierbarkeit	Ersatzteile auf der offiziellen MEDION-Website oder über den Kundendienst erhältlich
Lieferumfang	Fernseher, Wandhalterung, Fernbedienung, Batterien, Netzkabel, Bedienungsanleitung

Häufig gestellte Fragen - MD30348 MEDION

Wie schalte ich den MEDION MD30348 Fernseher ein?

Drücken Sie die Power-Taste an der Seite oder Unterseite des Fernsehers, oder verwenden Sie die Standby-Taste auf der Fernbedienung.

Wie verbinde ich den Fernseher mit dem Internet?

Gehen Sie zu Einstellungen > Netzwerk > WLAN, wählen Sie Ihr Netzwerk aus und geben Sie das Passwort ein. Sie können auch ein Ethernet-Kabel am LAN-Anschluss verwenden.

Was tun, wenn das Bild unscharf ist?

Überprüfen Sie die Eingangsquelle, stellen Sie sicher, dass das HDMI-Kabel richtig eingesteckt ist, und passen Sie die Schärfe in den Bildeinstellungen an. Wenn das Problem weiterhin besteht, setzen Sie die Bildeinstellungen zurück.

Wie installiere ich die DVB-T Sender?

Gehen Sie zu Einstellungen > Sendersuchlauf, wählen Sie DVB-T und starten Sie den automatischen Suchlauf. Stellen Sie sicher, dass die Antenne richtig angeschlossen ist.

Die Fernbedienung funktioniert nicht mehr, was tun?

Überprüfen Sie, ob die Batterien richtig eingelegt und nicht leer sind. Richten Sie die Fernbedienung auf den Infrarotsensor des Fernsehers. Ersetzen Sie die Batterien gegebenenfalls durch neue.

Wie aktiviere ich die Kindersicherung?

Gehen Sie zu Einstellungen > Kindersicherung, legen Sie eine PIN fest und wählen Sie Altersbeschränkungen oder zu sperrende Sender aus.

Der Ton ist leise, wie kann ich ihn lauter stellen?

Verwenden Sie die Tasten + und - auf der Fernbedienung oder stellen Sie die Lautstärke im Menü Einstellungen > Ton ein. Überprüfen Sie auch, ob der Ton nicht im Nachtmodus ist.

Wie schließe ich einen Kopfhörer an?

Schließen Sie den Kopfhörer an die 3,5-mm-Klinkenbuchse an der Rückseite oder Seite des Fernsehers an. Der interne Lautsprecher wird automatisch deaktiviert.

Kann ich den Fernseher an der Wand montieren?

Ja, der Fernseher ist mit einer VESA-Wandhalterung 200x200 kompatibel. Verwenden Sie das passende Montageset und befolgen Sie die mitgelieferten Sicherheitsanweisungen.

Wie reinige ich den Bildschirm, ohne ihn zu zerkratzen?

Verwenden Sie ein weiches, fusselfreies Tuch, das leicht mit destilliertem Wasser angefeuchtet ist. Verwenden Sie niemals Chemikalien, Alkohol oder scheuernde Reinigungsmittel.

BEDIENUNGSANLEITUNG MD30348 MEDION

Vorderseite und rechte Seite

1) +/ VOL -: die Lautstärke einstellen oder im Menü navigieren

2) CH + / CH - : ein Programm auswählen oder im Menü navigieren

3) MENU: das Bildschirm-Menü aufrufen, um Einstellungen an Ihrem Gerät vorzunehmen

4) SOURCE: Eingabequelle wechseln

5) Standby Schalter, das Gerät einschalten oder in den Bereitschaftsmodus schalten

6) Bildschirm

7) Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale der Fernbedienung.

8) Betriebsanzeige:

– leuchtet orange auf, wenn sich das Gerät im Standby-Modus befindet.

– Leuchtet grün, wenn das Gerät eingeschaltet ist.

Rückseite und rechte Seite

1) COMMON INTERFACE

(CI+): Einschubfach zur Nutzung von

Pay-TV-Karten

2) USB (5V, 500 mA max.): USB-Anschluss für Medienwiedergabe

3) HDMI 1-4: HDMI-Anschluss für Geräte mit

HDMI-Ausgang

4) RF: Zum Anschluss der Antenne

5) AUDIO L R: Audio-Eingänge (rot/weiß) für AV und

Y Pb Pr IN

6) AV: Video-Eingang Cinch (gelb)

7) Y Pb Pr IN: 3,5 mm Klinke Komponenten-Eingang

zum Anschluss von Geräten mit

Komponenten-Ausgang

8) Zum Anschluss eines Kopfhörers mit

3,5-mm-Klinkenstecker

9) SPDIF COAX. OUT: Digitaler Audio-Ausgang (koaxial)

10) VGA: VGA Anschluss zum Anschluss eines PCs

11) VGA AUDIO: Audio-Eingang für PC

12) SCART: SCART-Buchse

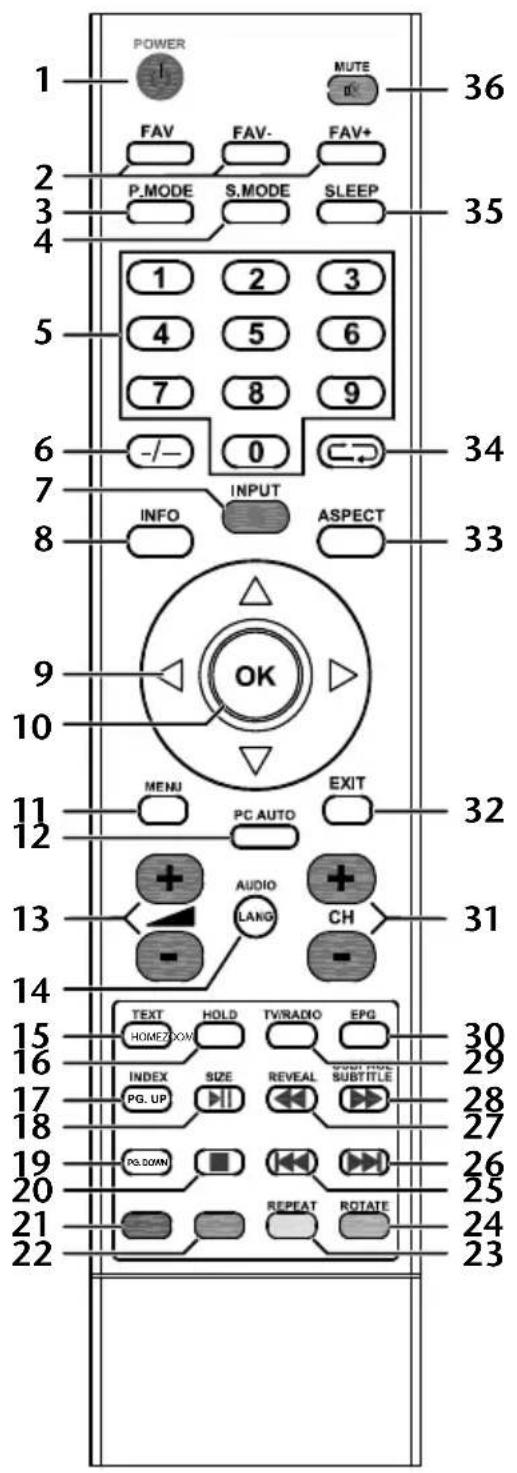

Fernbedienung

1 POWER, d. h. LCD-TV vor übergehend ausschalten
2	FAVFAV-FAV+	Favoritenliste aufrufen, siehe auch Seite 20.Vorheriger FavoritensenderNächster Favoritensender
3	P.MODE	Bildmodus auswählen, siehe auch Seite 19 und Seite 29.
4	S.MODE	Tonmodus auswählen, siehe auch Seite 18 und Seite 30.
5	Zifferntasten	TV: Programmwahl, Videotext: Seitenwahl
6	-/--	Keine Funktion
7	INPUT	Eingangssignal angeschlossener Geräte anwählen.
8	INFO	Zum Anzeigen von Informationen, wie aktuelle Programmnummer und Bildformat
9	Richtungs-tasten	▲	Im Menü nach oben.Videotext: Die nächste Seite auswählen.
		▼	Im Menü nach unten.Videotext: Die vorherige Seite auswählen.
		◀	Im Menü nach links.Videotext: Unterseite aufrufen.
		▶	Im Menü nach rechts.Videotext: Unterseite aufrufen.
10	OK	In bestimmten Menüs Auswahl bestätigen.Wird auch als ENTER benutzt
11	MENU	Menü öffnen und schließen
12	PC AUTO	Automatische Justierung im VGA Modus
13	▲+/-	Lautstärke erhöhen (+) oder verringern (-).
14	AUDIOLANG	TV: Tonnorm im TV einstellenDVD: Sprachauswahl in der DVD Wiedergabe
15	TEXTHOME	Videotext ein- und ausschaltenMediamodus: zurück in den Hauptordner
16	HOLDZOOM	Videotext: Seite anhaltenMediamodus: Bildvergrößerung
17	INDEXPG. UP	Videotext: Startseite aufrufenMediamodus: Seiten durchblättern
18	SIZE▶I	Videotext: Seite vergrößernMediamodus: Play-Taste - Wiedergabe starten / Pause-Taste: Wiedergabe unterbrechen.
19	PG. DOWN	Mediamodus: Seiten durchblättern
20	■	Mediamodus: STOP-Taste, Wiedergabe
21	Rote Taste	Farbtaste für die Benutzung im Videotext
22	Grüne Taste	Farbtaste für die Benutzung im Videotext
23	Gelbe TasteREPEAT	Farbtaste für die Benutzung im VideotextMediamodus: Wiedergabemodus einstellen
24	Blaue TasteROTATE	Farbtaste für die Benutzung im VideotextMediamodus: Bild drehen
25		Mediamodus: Vorheriger Titel/vorheriges Kapitel
26		Mediamodus: nächster Titel/nächstes Kapitel
27	REVEAL◀◀	Videotext: Verborgenen Text anzeigenMediamodus: schneller Rücklauf
28	SUBPAGE SUBTITLE▶▶	Videotext: Unterseite öffnenMediamodus: schneller Vorlauf
29	TV/RADIO	DVB-T: zwischen TV- und Radiosendern um-schalten
30	EPG	DVB-T: digitale Zeitschrift für Fernsehprogramme und Radioprogramme (senderabhängig)
31	CH+/-	Programmwahltasten
32	EXIT	Menü verlassen
33	ASPECT	Bildformat ändern, siehe auch Seite 19 und Seite 33.
34		Vorheriges Fernsehprogramm einstellen
35	SLEEP	Automatische Abschaltfunktion
36	MUTE	Stummschalten

Inhalt

Geräteübersicht....1

TV....1

Vorderseite und rechte Seite ....1

Rückseite und rechte Seite......2

Fernbedienung ....3

Hinweise zu dieser Anleitung 9

Bestimmungsgemäßer Gebrauch 9

Full HD....9

Lieferumfang 10

Sicherheitshinweise 10

Betriebssicherheit.... 10

Aufstellort 11

Reparatur....12

Vorgesehene Umgebung 12

Stromversorgung 13

Umgang mit Batterien....13

Hinweise zur Konformität......14

Inbetriebnahme 15

Auspacken 15

Montage 15

Batterien in die Fernbedienung einlegen 15

Antenne anschließen 16

Stromversorgung anschließen...... 16

LCD-TV ein- und ausschalten 16

Nach dem ersten Einschalten 17

Programmauswahl.... 18

Toneinstellungen 18

Bildeinstellungen 19

Infos anzeigen lassen 20

Favoritenlisten öffnen.... 20

Quelle wählen 20

Der Media-Modus 21

Hinweise zur USB Nutzung 21

Vom TV- zum Media-Modus wechseln 21

Media Menüsystem.... 21

Videotext....22

Die Bedienung des Videotexts.... 22

Seiten anwählen 22

Farbtasten 22

SUBPAGE 22

Nützliche Videotext-Eigenschaften 23

INDEX 23

HOLD....23

REVEAL....23

SIZE 23

Grundeinstellungen im OSD Menü 24

Im Menü navigieren....24

Folgende Hauptmenüs können Sie wählen 24

Menüsystem....25

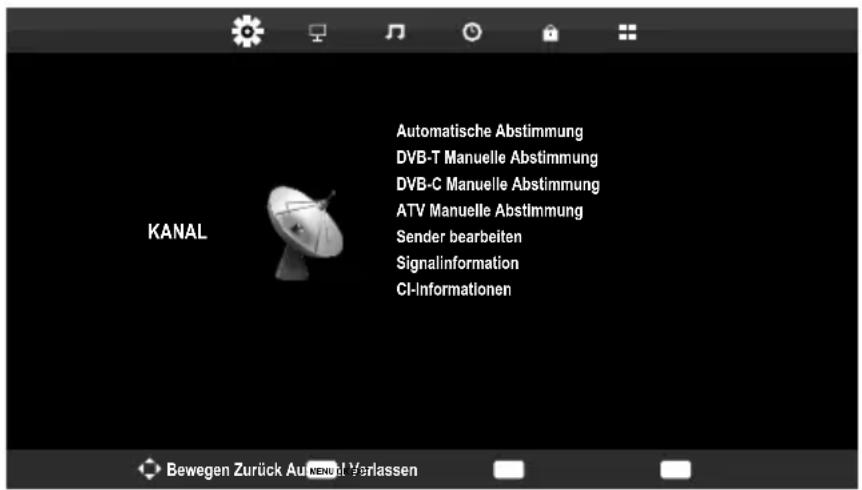

Menü KANAL 25

Videorekorder manuell speichern 29

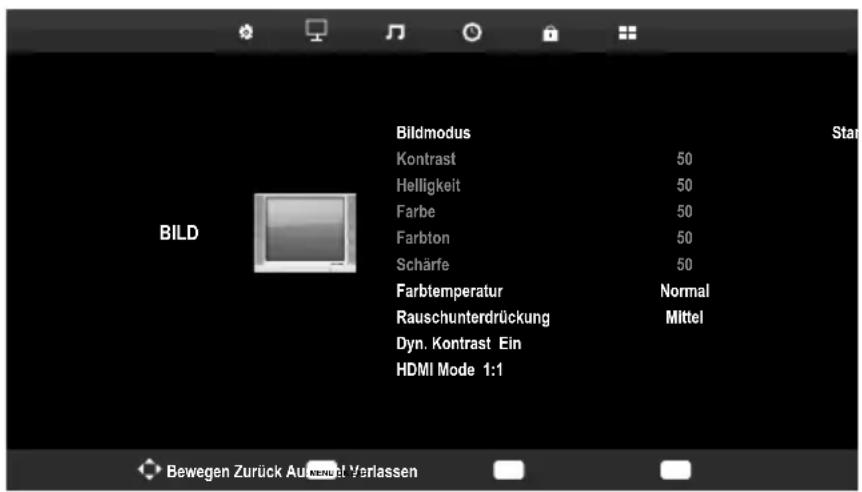

Menü BILD 29

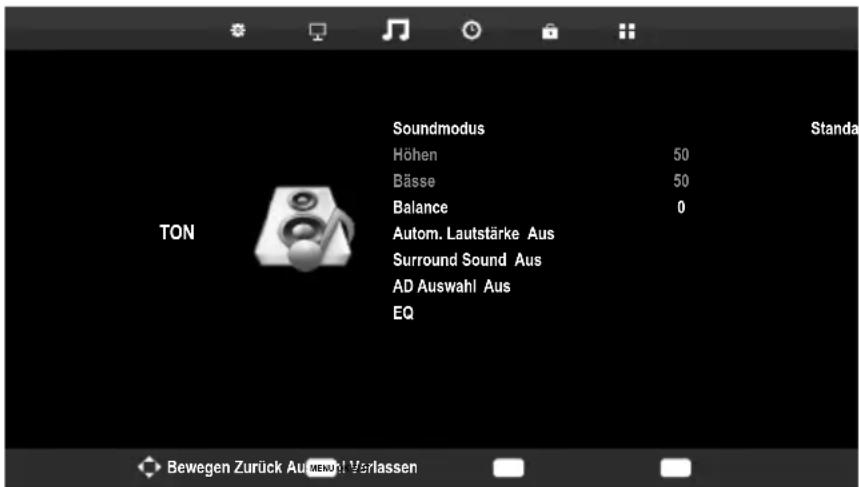

Menü TON....30

Menü UHRZEIT......31

Menü SPERREN 32

Menü EINRICHTEN.... 33

EPG - Programmführer 34

Geräte anschließen 35

Kopfhörer anschließen 35

Digitaler Verstärker über koaxial Anschluss 35

DVD-Player anschließen 35

1. Mit einem HDMI-Kabel 35

2. Mit einem Komponenten-Videokabel (3 x Cinch) 36

3. Mit einem SCART-Kabel 36

4. Mit einem Stereo-Cinch-Kabel und einem Video-Cinch-Kabel ..... 36

Videorekorder anschließen 36

DVD-Rekorder anschließen 37

Receiver (SAT, DVB-T, Decoder etc.) anschließen 37

1. Mit einem HDMI-Kabel 37

2. Mit einem Komponenten-Videokabel (3xCinch)...... 37

3. Mit einem SCART-Kabel 38

4. Mit einem Stereo-Cinch-Kabel und einem Video-Cinch-Kabel ..... 38

DVD- oder Videorekorder und SAT-Receiver anschließen 38

Camcorder anschließen 38

Mit einem Stereo-Cinch-Kabel und Video-Cinch-Kabel 38

Gerät mit HDMI- oder DVI-Ausgang 39

Externes Gerät mit HDMI-Ausgang anschließen 39

Externes Gerät mit DVI-Ausgang anschließen 39

PC anschließen 39

Problembehebung....40

Benötigen Sie weitere Unterstützung? 42

Pixelfehler bei LCD-TVs....43

Reinigung 44

Entsorgung 45

Verpackung....45

Gerät 45

Batterien 45

Technische Daten/Produktdatenblatt 46

Copyright © 2012

Alle Rechte vorbehalten.

Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten.

Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma MEDION®.

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Hinweise zu dieser Anleitung

Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weitergeben zu können.

Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient ausschließlich zum Empfang und zur Wiedergabe von Fernsehprogrammen sowie der Wiedergabe von Inhalten von USB-Medi- en. Die unterschiedlichen Anschlussmöglichkeiten ermöglichen eine zusätzliche Erweiterung der Emp fangs- und Wiedergabequellen (Receiver, DVD-Player, DVD-Recorder, Videorecorder, PC etc.). Jede andere Verwen- dung ist nicht ordnungsgemäß.
• Die Haftung bei nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen.
  • Eigene Umbauten sind verboten.
• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.
• Dieses Gerät ist nicht als Datenmonitor für Büroarbeitsplätze geeignet.
• Dieses Gerät ist für den Privatgebrauch gedacht und nicht für industrielle oder kommerzielle Nutzung vorgesehen. Die Nutzung unter extremen Umgebungsbedingungen kann die Be schädigung Ihres Gerätes zur Folge haben.

Full HD

Ihr LCD-TV ist mit dem Merkmal „Full HD“ ausgestattet. Das bedeutet, dass es grundsätzlich hochauflösende Fernsehprogramme (HDTV) wiedergeben kann.

Voraussetzung ist, dass ein HDTV-Signal vorliegt.

Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.

Achtung!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht

Erstickungsgefahr!

Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

• LCD-TV
• Fernbedienung inkl. 2 Batterien Typ R03 (AAA) 1,5V
• YUV-Adapter
• Antennenkabel
• Standfuß
• Dokumentation

Sicherheitshinweise

Betriebssicherheit

• Kinder sollten beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät spielen. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist.
• Halten Sie das Verpackungsmaterial, wie z.B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsgefahr bestehen.
• Öffnen Sie niemals das Gehäuse des LCD-TVs (elektrischer Schlag, Kurzschluss- und Brandgefahr)!
• Führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des LCD-TVs ein (elektrischer Schlag, Kurzschluss und Brandgefahr)!
• Schlitze und Öffnungen des LCD-TVs dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!
• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.
• Die Fernbedienung besitzt eine Infrarot-Diode der Klasse 1. Betrachten Sie die LED nicht mit optischen Geräten.
• Achtung! Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie mit Schutzhandschuhen die geborstenen Teile ein. Waschen Sie anschließend Ihre Hände mit Seife, da nicht auszuschließen ist, dass Chemikalien austreten können. Senden Sie die Bruchteile zur fachgerechten

Entsorgung an Ihr Service Center.

• Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.
• Wenden Sie sich an den Kundendienst, wenn:

– das Netzkabel angeschmort oder beschädigt ist
- Flüssigkeit in das Gerät eingedrungen ist
– das Gerät nicht ordnungsgemäß funktioniert
– das Gerät gestürzt, oder das Gehäuse beschädigt ist

Aufstellort

• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völlig ungefährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüften. Wir haben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass gelten-de Grenzwerte deutlich unterschritten werden.
• Halten Sie Ihren LCD-TV und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des LCD-TVs führen.
• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät beschädigen könnten.
• Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf das Gerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Betreiben Sie das Gerät nicht in der Nähe von Wasser und platzieren Sie es nicht in der Nähe von z.B. Waschbecken, Spülbecken, Badewannen etc.
• ACHTUNG! Kerzen und andere offenen Flammen müssen zu jeder Zeit von diesem Produkt fern gehalten werden, um das Ausbreiten von Feuer zu verhindern.
• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.
• Betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des LCD-TVs zu vermeiden.
• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu schonen.
• Der optimale Betrachtungsabstand beträgt 5 Mal die Bildschirmdiagonale.

Reparatur

• Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal.
• Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisierten Servicepartner.
• Stellen Sie sicher, dass bei Ersatzteilen nur die vom Hersteller angegebenen benutzt werden. Die Benutzung von unpassenden Ersatzteilen kann zur Beschädigung des Gerätes führen.

Vorgesehene Umgebung

• Das Gerät kann bei einer Umgebungstemperatur von +5 °C bis +35 °C und bei einer relativen Luftfeuchtigkeit von 20 % - 85 % (nicht kondensierend) betrieben werden.
• Im ausgeschalteten Zustand kann der LCD-TV bei -20 °C bis +60 °C gelagert werden.
• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.), um Funktionsstörungen zu vermeiden.
• Warten Sie nach einem Transport des LCD-TVs solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des LCD-TVs kommen, die einen elektrischen Kurzschluss verursachen kann.
• Ziehen Sie während eines Unwetters oder wenn das Gerät für längere Zeit nicht benutzt wird den Stecker aus der Steckdose und das Antennenkabel aus der Antennenbuchse.

Stromversorgung

Hinweis Um die Stromversorgung zu Ihrem LCD-TV zu unterbrechen oder das Gerät gänzlich von Spannung frei zuschalten, trennen Sie das Gerät vollständig vom Netz.

• Öffnen Sie nicht das Gehäuse des Geräts. Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag. Es enthält keine zu wartenden Teile.
• Betreiben Sie das LCD-TV nur an geerdeten Steckdosen mit 220 - 240 V \~ 50 Hz. Wenn Sie sich der Stromversorgung am Aufstellort nicht sicher sind, fragen Sie bei Ihrem Energieversorger nach.
• Die Steckdose muss sich in der Nähe des LCD-TVs befinden und leicht erreichbar sein.
• Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen, ziehen Sie den Netzstecker aus der Steckdose.
• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihren LCD-TV vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
• Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.

Umgang mit Batterien

Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und Ihre Gesundheit zur Folge haben könnte.

Bitte befolgen Sie unbedingt folgende Hinweise:

- Halten Sie Kinder von Batterien fern. Sollten Batterien verschluckt worden sein, melden Sie dies bitte sofort Ihrem Arzt.

- Laden Sie niemals Batterien (es sei denn, dies ist ausdrücklich angegeben).

- Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.

- Schließen Sie die Batterien niemals kurz.

- Setzen Sie Batterien niemals übermäßiger Wärme wie durch Sonnenschein, Feuer oder dergleichen aus!

- Zerlegen oder verformen Sie die Batterien nicht. Ihre Hände oder Finger könnten verletzt werden oder Batterieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen. Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer großen Menge klaren Wassers und informieren Sie umgehend Ihren Arzt.

- Vermeiden Sie starke Stöße und Erschütterungen.

• Vertauschen Sie niemals die Polarität.
- Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.
- Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs.
Dies könnte bei Ihrem Gerät zu Fehlfunktionen führen. Darüber hinaus würde sich die schwächere Batterie zu stark entladen.
- Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
- Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum nicht benutzt wird.
- Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs.
- Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.
- Bei Bedarf reinigen Sie die Batterie- und Gerätekontakte vor dem Einlegen.

Hinweise zur Konformität

Das LCD-TV erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit.

Ihr Gerät entspricht der europäischen Norm ISO 9241-307 Klasse II (Pixelfehlerklasse).

Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMV-Richtlinie 2004/108/EG und der Richtlinie für Niederspannungsgeräte 2006/95/EG.

Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Öko-Design Richtlinie 2009/125/EG.

Inbetriebnahme

Hinweis

Lesen Sie vor der Inbetriebnahme bitte unbedingt das Kapitel „Sicherheitshinweise“.

Auspacken

• Wählen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen.
• Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhindern. Dies kann passieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird.
• In der Verpackung befinden sich verschiedene Kleinteile (Batterien, u. a.). Halten Sie diese von Kindern fern, es besteht Verschluckgefahr.
• Bewahren Sie das Verpackungsmaterial bitte gut auf und benutzen Sie ausschließlich dieses, um den Fernseher zu transportieren.

Achtung!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Montage

Befestigen Sie den Fuß wie in der Zeichnung abgebildet. Führen Sie diesen Schritt vor dem Anschluss des LCD-TVs durch.

Batterien in die Fernbedienung einlegen

Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung.
Legen Sie zwei Batterien vom Typ R03 / AAA/ 1,5V in das Batteriefach der Fernbedienung ein. Beachten Sie dabei die Polung der Batterien (im Batteriefachboden markiert).

▶ Schließen Sie das Batteriefach.

Achtung

Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte durch auslaufende Batterien beschädigt werden.

Antenne anschließen

Ihr LCD-TV unterstützt unterschiedliche Antennensignale.

An den Anschluss mit der Bezeichnung RF können Sie folgende Bildsignale einspeisen:

• über eine Analoge Hausantenne,
• über eine DVB-T* Antenne oder
• über einen DVB-C* Anschluss

Stecken Sie ein Antennenkabel entweder von der Hausantenne, von der DVB-T Antenne oder vom DVB-C Anschluss in den Antennenanschluss am LCD-TV.

Hinweis

Um verschlüsselte/kostenpfl ichtige Programme empfangen zu können, ist der Einsatz einer entsprechenden Karte erforderlich. Setzen Sie dazu ein CAM-Modul (im Fachhandel erhältlich) in den dafür vorgesehenen Schacht an der linken Geräteseite ein (Common Interface). In das CAM-Modul stecken Sie anschließend die Karte Ihres Anbieters.

Stromversorgung anschließen

▶ Verbinden Sie den Netzstecker am Gerät mit einer gut erreichbaren Netzsteckdose 220 - 240 V \~ 50 Hz. Das Gerät geht in den Standby-Modus und die Anzeige an der Vorderseite leuchtet blau auf.

LCD-TV ein- und ausschalten

Um das Gerät einzuschalten, drücken Sie entweder die Taste 🔊 an der Fernbedienung oder am Gerät. Die Anzeige an der Vorderseite leuchtet grün auf.
Mit der Taste schalten Sie das Gerät wieder in den Standby-Modus. In diesem Modus wird weiterhin Strom verbraucht.
Ziehen Sie den Netzstecker, um das Gerät ganz auszuschalten.

Nach dem ersten Einschalten

Wenn Sie Ihr Gerät zum ersten Mal einschalten, werden Sie durch die Erstinstallation geführt. Diese kann jederzeit über das Menü EINRICHTEN

Erstinstallation aufgerufen und noch mal durchgeführt werden. Siehe auch Seite 33.

Wählen Sie mit den Richtungstasten die OSD Sprache aus.

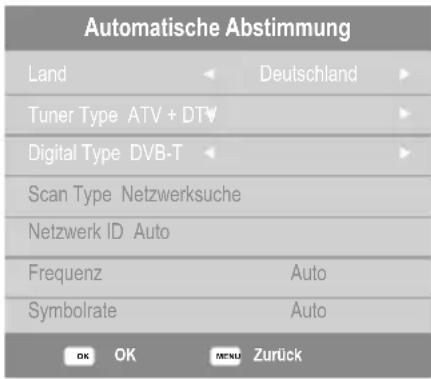

Wählen Sie mit den Richtungstasten die Automatische Abstimmung und drücken Sie OK. Es stehen Ihnen nun diverse Einstellungsmöglichkeiten zur Verfügung:

Menüpunkt Einstellung
Land	Wählen Sie mit den Richtungstasten das gewünschte Land. Die Ländereinstellung hat Einfluss auf die Reihenfolge, in der die Programme gespeichert werden.
Tuner Type DTV +	ATV (Suche nach digitalen und analogen TV Kanälen);DTV (Suche nach digitalen TV Kanälen);ATV (Suche nach analogen TV Kanälen).
Digital Type	Stellen Sie hier ein, ob das digitale Antennensignal über Antenne (DVB-T) oder über Kabel (DVB-C) eingespeist wird. Je nach vorgenommener Einstellung wird nach Digital-TV Kanälen gesucht.
Scan Type	Suchmodus einstellen. Diese Option steht Ihnen nur im DVB-C Suchlauf zur Verfügung.
Netzwerk ID	Netzwerk ID einstellen. Diese Option steht Ihnen nur im DVB-C Suchlauf zur Verfügung.
Frequenz	Frequenz einstellen. Diese Option steht Ihnen nur im DVB-C Suchlauf im Modus Netzwerksuche zur Verfügung.
Symbolrate	Symbolrate einstellen. Diese Option steht Ihnen nur im DVB-C Suchlauf zur Verfügung.

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Die Suche startet.

Suchlauf
TV	:	0	Programm
DTV	:	0	Programme
Radio	:	0	Programme
Daten	:	0	Programme
22 %... 405,25 MHz (TV)Für Abbruch bitte MENU Taste drücken

Es wird der Reihe nach, nach den unterschiedlichen Sendungstypen gesucht. Warten Sie das Ende ab. Mit der Taste MENU können Sie die Suche vorzeitig abbrechen.

Hinweis

Denken Sie daran eine DVB-T Antenne anzuschließen, wenn Sie nach digitalen Programmen suchen.

Programmauswahl

Um ein Programm auszuwählen, drücken Sie entweder eine der Tasten CH+/- (am Gerät oder an der Fernbedienung) oder wählen Sie das Programm über eine Zifferntaste direkt an.
Für eine zwei- oder dreistellige Nummer geben direkt die Ziffern hintereinander ein.
Mit der Taste wählen Sie das zuletzt wiedergegebene Programm.

Toneinstellungen

Mit den Lautstärketasten - + an der Fernbedienung oder am Gerät erhöhen oder verringern Sie die Lautstärke.
Um den Ton ganz aus- und wieder einzuschalten, drücken Sie die Taste Stummschaltung.

Mit der Taste AUDIO wählen Sie zwischen Mono- und Stereoausgabe, Ton I und Ton II. Ton I und Ton II sind nur zu hören, wenn die aktuelle Sendung den DUAL-Modus unterstützt (z. B. bei zweisprachigen Sendungen).
Mit der Taste S.MODE wählen Sie zwischen den Tonmodus: Standard, Musik, Film, Sport, Persönlich. Die Einstellung Persönlich wird im Menü TON > Soundmodus definiert.

Bildeinstellungen

Mit der Taste P.MODE wählen Sie zwischen den Bildmodi: Dynamisch, Standard, Mild, Persönlich. Die Einstellung Persönlich wird im Menü BILD > Bildmodus definiert.
Abhängig von der Sendung werden Bilder im Format 4:3 oder 16:9 übertragen. Mit der Taste ASPECT können Sie das Bildformat anpassen:

AutomatischDas wiedergegebene Format wird automatisch auf das Eingangssignal eingestellt.
4:3Zur unverzerrten Darstellung eines Bildes im 4:3-Format.
16:9Zur unverzerrten Darstellung eines Bildes im 16:9-Format.
Zoom 1Das Bild wird zum oberen und unteren Rand des Bildschirms ausgedehnt.
Zoom 2Erweiterte Zoomstu-fe von Zoom1. Das Bild wird zusätzlich noch nach links und rechts ausgedehnt.

Diese Einstellung der Bildformate können Sie auch im Menü EINRICHTEN > Bildformat ändern.

Hinweis:

Bitte beachten Sie, dass je nach eingestellter Bildquelle nicht alle Bildformate zur Verfügung stehen.

Infos anzeigen lassen

Drücken Sie die Taste INFO, um sich aktuelle Einstellungen anzeigen zu lassen.
Dieselben Informationen erhalten Sie beim Umschalten auf ein anderes Programm.

Favoritenlisten öffnen

Im Menü KANAL > Sender bearbeiten können Sie einzelne Programme in eine Favoritenliste aufnehmen (siehe Seite 25).

Drücken Sie die Taste FAV, um sich die Favoritenliste anzeigen zu lassen.

Wählen Sie mit den Richtungstasten ▲ oder mit den Tasten FAV - / FAV + ein Programm aus.

Quelle wählen

Mit der Taste SOURCE rufen Sie die Auswahlliste der Quellen an. Folgende Quellen stehen Ihnen zur Verfügung:
• ATV TV-Betrieb (analoges Antennensignal)
• DTV TV-Betrieb (digitales Antennensignal)
• Media Medium am USB-Anschluss
• AV Gerät am AV-Eingang
• PC Gerät am PC-Eingang
- Komponent Gerät an den Komponenten-Video- und Audioeingängen
• SCART Gerät an der SCART-Buchse
• HDMI1 Gerät am HDMI-Eingang 1
• HDMI2 Gerät am HDMI-Eingang 2
• HDMI3 Gerät am HDMI-Eingang 3
• HDMI4 Gerät am HDMI-Eingang 4

Über die Richtungstasten ▲ ▼ gehen Sie zur gewünschten Quelle.

▶ Bestätigen Sie Ihre Wahl mit der Taste OK.

Der Media-Modus

Über den Media-Modus wird der USB-Anschluss angesteuert.

Hinweise zur USB Nutzung

• Unter Umständen sind bestimmte Arten von USB-Geräten (MP3-Player, externe Festplatten) mit diesem LCD-TV nicht kompatibel.
• Schließen Sie das USB-Gerät direkt an. Benutzen Sie kein separates Kabel, da Kompatibilitätsprobleme entstehen können.
• Ziehen Sie das USB-Gerät nicht ab, während eine Datei wiedergegeben wird.
• Schnelles An- und Abstecken von USB-Geräten ist gefährlich. Sie sollten insbesondere nicht mehrmals schnell hintereinander das USB-Gerät ein- und wieder abstecken. Dadurch könnten physische Schäden am USB-Gerät und besonders am LCD-TV selbst entstehen.

Vom TV- zum Media-Modus wechseln

Mit der Taste SOURCE rufen Sie die Auswahlliste der Quellen auf.

▶ Über die Richtungstasten ▲ ▼ gehen Sie zu Media.

▶ Bestätigen Sie Ihre Wahl mit der Taste OK.

▶ Wenn Sie zum TV-Modus zurückkehren wollen, wiederholen Sie diesen Vorgang und wählen statt Media die Option ATV oder DTV, je nach eingespeistem Antennensignal.

Media Menüsystem

Sobald Sie einen USB-Datenträger an den Fernseher angeschlossen und die Quelle auf Media umgestellt haben, können Sie zwischen den 4 nachstehenden Medien auswählen:

• FOTO - zur Wiedergabe von Fotodateien
- MUSIK - zur Wiedergaben vom Musikdateien
• FILM - zur Wiedergabe vom Filmen
- TEXT - zur Anzeige von Texten (*.txt)

Je nach ausgewählter Option stehen Ihnen unterschiedlichen Funktionen zur Verfügung. Diese werden im unteren Teil des Bildschirms dargestellt.

Videotext

Videotext ist ein kostenloser Service, der von den meisten Fernsehstationen ausgestrahlt wird und aktuelle Informationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet.

Die Bedienung des Videotexts

Zur Bedienung des Videotexts verfügt Ihre Fernbedienung spezielle Videotext-Tasten.

Wählen Sie ein Fernsehprogramm, das Videotext ausstrahlt.
Drücken Sie die Taste TEXT einmal, um die Basis-/Indexseite des Videotexts anzuzeigen.
Drücken Sie die Taste TEXT erneut, um den Teletext transparent darzustellen (das Fernsehbild erscheint im Hintergrund).
Drücken Sie die Taste TEXT erneut, um wieder in den TV-Modus zu wechseln.

Seiten anwählen

▶ Geben Sie die gewünschte Videotextseite als dreistellige Nummer direkt mit den Zifferntasten ein. Die gewählte Seitenzahl wird in der linken oberen Ecke des Bildschirms angezeigt. Der Videotextzähler sucht solange, bis die gewählte Seitennummer gefunden ist.

▶ Mit den Richtungstasten ▲ ▼ blättern Sie vor und zurück durch die Videotextseiten.

Farbtasten

Wenn am unteren Bildrand farbige Felder oder Texteinträge eingeblendet sind, können Sie diese Inhalte durch Drücken der entsprechenden Farbtasten ROT, GRÜN, GELB [REPEAT] und BLAU [ROTATE] direkt anwählen.

SUBPAGE

Manche Videotextseiten beinhalten Unterseiten. Am unteren Bildrand wird z. B. 1/3 angezeigt. Die Unterseiten werden im Abstand von ca. einer halben Minute nacheinander eingeblendet. Sie können die Unterseiten auch selbst aufrufen, indem Sie die Taste SUBPAGE drücken. Über die Richtungstasten ◀ ▶ können Sie durch die Unterseiten blättern.

Nützliche Videotext-Eigenschaften

INDEX

Mit der Taste INDEX wählen Sie die Hauptseite des Videotextes aus.

HOLD

Die Videotextseite, die Sie gewählt haben, enthält möglicherweise mehr Informationen, als auf einen Bildschirm passen. In diesem Fall wird die Information auf mehrere Unterseiten aufgeteilt. Die Unterseiten werden in regelmäßigen Zeitabständen weitergeblättert.

Drücken Sie die Taste HOLD, um einen automatischen Seitenwechsel zu verhindern.
Drücken Sie erneut die Taste HOLD, um den automatischen Seitenwechsel wieder zuzulassen.

REVEAL

Um verborgene Information, wie z. B. die Lösungen von Rätseln, Puzzle oder Quiz anzuzeigen, drücken Sie einmal auf die Taste REVEAL.
▶ Nochmaliges Drücken der Taste REVEAL verbirgt die Antworten wieder.

SIZE

Diese Funktion zeigt die Videotextinformation in doppelter Größe an.

Drücken Sie die Taste SIZE, um die obere Hälfte der Seite zu vergrößern.
Drücken Sie erneut die Taste SIZE, um die untere Hälfte der Seite vergrößert anzuzeigen.
- Nochmaliges Drücken der Taste SIZE zeigt den Videotext wieder in normaler Größe.

Grundeinstellungen im OSD Menü

Über das OSD-Menü (On Screen Display) können Sie bestimmte Parameter des LCD-TVs einstellen.

Im Menü navigieren

Drücken Sie die Taste MENU, um das OSD zu aktivieren. Am unteren Rand werden die jeweils möglichen Einstellungen angezeigt.

▶ Mit den Richtungstasten ▲ ▼ wählen Sie die Optionen aus dem Hauptmenü.
▶ Mit▶ wechseln Sie zu den Menüeinträgen.

Mit den Richtungstasten ▲▼ wählen Sie die Optionen aus einem Menü.
Mit der Taste MENU kommen Sie ins Hauptmenü zurück.

▶ Mit der Richtungstaste▶ öffnen Sie ein Untermenü (nicht in jedem Menü vorhanden).

Mit der Taste MENU kommen Sie in das übergeordnete Menü zurück.
▶ Mit den Richtungstasten◀ ▶ stellen Sie einen gewünschten Wert ein oder treffen eine andere Auswahl.
Mit der Taste MENU schließen Sie das Menü und bestätigen gleichzeitig die Auswahl.

Bitte beachten Sie, dass sich das Menü automatisch nach einigen Sekunden schließt, wenn keine Taste gedrückt wird.

Folgende Hauptmenüs können Sie wählen

• Menü KANAL
• Menü BILD
• Menü TON
• Menü UHRZEIT
• Menü SPERREN
• Menü EINRICHTEN

Hinweis

Aufgrund möglicher technischer Änderungen können die hier beschriebenen Menüs von denen auf Ihrem Bildschirm abweichen.

Hinweis

Je nachdem, welche Quelle Sie gewählt haben, sind nicht alle Menüs verfügbar. Um nicht verfügbare Menüs aufzurufen, müssen Sie zunächst die Quelle wechseln.

Menüsystem

Menü KANAL

Menüpunkt Einstellung
Automatische Abstimmung	Hier führen Sie einen Programmsuchlauf durch. Es stehen Ihnen unterschiedliche Suchoptionen zur Verfügung.Wenn Sie die Suchoption ausgewählt haben, drücken Sie OK, um die Sendersuche zu starten.Mit MENU können Sie die Suche vorzeitig abbrechen. In diesem Fall werden die gefundenen Kanäle nicht gespeichert.
DVB-T Manuelle Abstimmung	Hier können Sie eine manuelle Programmierung für einzelne Sender im DVB-T Modus durchführen, wenn das eingespeiste Signal über Antenne kommt.Diese Option steht nur zur Verfügung, wenn zuvor eine automatische Abstimmung über DVB-T stattgefunden hat.
DVB-C Manuelle Abstimmung	Hier können Sie eine manuelle Programmierung für einzelne Sender im DVB-C Modus durchführen, wenn das eingespeiste Signal über Kabel kommt. Diese Option steht nur zur Verfügung, wenn zuvor eine automatische Abstimmung über Kabel stattgefunden hat.
ATV - Manuelle Abstimmung	Hier können Sie eine manuelle Programmierung für einzelne Sender im ATV-Modus durchführen.
	Aktueller Sender	Wählen Sie hierüber den Sender, den Sie bearbeiten möchten.
	Farbsystem	PAL, SECAM, Auto. Für Deutschland ist das Farb-System PAL eingestellt.
	Tonsystem	BG, DK, L, I. Für Deutschland ist das Ton-System BG eingestellt.
	Feinabstimmung	Führen Sie mit ◀ ▶ die Feinabstimmung durch
	AFC	Stellen Sie die automatische Feinabstimmung auf Ein, wenn Sie diese immer durchführen wollen.
	Suche	Starten Sie mit ◀ ▶ den Sendersuchlauf
Senderbearbeiten	Hier sehen Sie die aktuell gespeicherten Sender. Für jeden Sender können Sie die nachfolgenden Einstellungen vornehmen.
	LöschenWählen Sie den Sender an, den Sie löschen möchten, und drücken Sie die rote Taste.Drücken Sie die Taste ◀ Ja, wenn Sie sich sicher sind, dass Sie den Sender löschen möchten. Drücken Sie die Taste ▶ Nein, wenn Sie den Vorgang abbrechen möchten.
	UmbenennenWählen Sie den Sender an, den Sie umbenennen möchten, und drücken Sie die grüne Taste.Nun können Sie den ersten Buchstaben ändern: Über die Richtungstasten ▲ ▼ können Sie im Zeichensatz hoch und runter scrollen.Gehen Sie mit der Richtungstaste ▶ auf den nächsten Buchstaben usw.Am Ende drücken Sie noch einmal die grüne Taste, um den Namen zu speichern.
	BewegenWählen Sie den Sender an und drücken Sie die gelbe Taste [REPEAT]. Verschieben Sie den Sender mit ▲ ▼ auf den gewünschten Platz und drücken Sie die gelbe Taste [REPEAT] ein weiteres Mal. Die anderen Sender werden entsprechend mit verschoben.
	ÜberspringenWählen Sie den Sender an, den Sie beim Durchblättern der Sender über die Tasten P+/- über-springen möchten, und drücken Sie die blaue Taste [ROTATE].Der Sender kann weiterhin über die Zifferntasten angewählt werden.
	FavUm einen Sender in eine Favoritenliste abzuspeichern, markieren Sie diesen und drücken die Taste FAV. Die Favoritenlisten rufen Sie über die Tasten der Fernbedienung auf. Siehe auch S. 20.
Signalinformation	Hier werden die Signalinformationen des eingestellten Senders angezeigt. Diese Option steht Ihnen nur im DTV Modus zur Verfügung.
CI-Informationen	Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei einem entsprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie von Ihrem Anbieter ein Conditional Access Module (CAM-Modul) und eine spezielle Kar-te. Hinweise zu den Einstellungen finden Sie in der mit dem Modul gelieferten Dokumentation. Installieren Sie die CI-Komponenten auf folgende Weise in Ihrem Fernsehgerät:▸ Schalten Sie das Fernsehgerät aus und ziehen Sie den Netzstecker.▸ Setzen Sie zunächst das CAM-Modul in den Steckplatz an der Seite des LCD-TVs ein. An-schließend stecken Sie die Karte ein.
	HinweisBeachten Sie, dass Sie das CI Modul nur einsetzen oder herausnehmen dür-fen, wenn sich das Gerät im STANDBY-Modus befi ndet oder vom Stromnetz getrennt ist.Das CAM-Modul muss richtig herum eingesetzt werden; falsch herum lässt es sich nicht einschieben. CAM-Modul oder Fernsehgerät können beschädigt werden, falls Sie versuchen, das CAM-Modul mit Gewalt einzuschieben.
	▸ Verbinden Sie das Fernsehgerät mit der Strom-versorgung, schalten Sie es ein und warten Sie einen Moment, bis die Karte erkannt wird.▸ Bei manchen CAM-Modulen sind zusätzlich einige Einrichtungsschritte erforderlich, die Sie im Menü CI-Informationen ausführen können.

Videorekorder manuell speichern

Die manuelle Programmsuche können Sie verwenden, um z. B. einen Videorekorder auf das LCD-TV einzustellen.

Nachdem LCD-TV und Videorekorder über das Antennenkabel miteinander verbunden sind (siehe Videorekorder anschließen, Seite 34), stellen Sie Ihren Videorekorder auf das Testsignal.

Führen Sie eine manuelle Programmsuche im Suchlauf mit dem LCD-TV durch.

Menü BILD

Menüpunkt	Einstellung
Bildmodus	Bildmodus wählen: Dynamisch, Standard, Mild, Persönlich. Diese Funktion entspricht der Taste P.MODE. Bei der Einstellung Persönlich können Sie Kontrast, Helligkeit, Farbe, Farbton und Schärfe selbst einstellen. Bei den anderen Einstellungen sind diese Parameter fest definiert.
Kontrast	Kontrast verringern bzw. erhöhen (Skala 0 - 100).
Helligkeit	Helligkeit verringern bzw. erhöhen (Skala 0 - 100).
Farbe	Farbe verringern bzw. erhöhen (Skala 0 - 100).
Farbton	Farbton Einstellungen nur bei NTSC-Empfang verfügbar
Schärfe	Schärfe verringern bzw. erhöhen (Skala 0 - 100).
Farbtemperatur	Farbtemperatur wählen: Kalt, Normal und Warm.
Rausch-reduktion	Mit dieser Funktion können Sie das Bildrauschen verringern und die Bildqualität bei schwachem Signal verbessern. Wählen Sie zwischen Aus, Niedrig, Mittel, Hoch und Standard.
Dyn.Kontrast	Schalten Sie hier den dynamischen Kontrast ein oder aus.
HDMI Mode	Pixelgenaue Darstellung (Einstellung 1:1) oder vergrößerte Darstellung je nach angeschlossener HDMI Quelle (EinstellungOverScan).Diese Einstellung steht nur im HDMI-Modus zur Verfügung.

Menü TON

Menüpunkt Einstellung
Soundmodus	Audiomodus wählen: Standard, Musik, Film, Sport, Persönlich. Diese Funktion entspricht der Taste S.MODE.Bei der Einstellung Persönlich können Sie Höhen, Bässe und Balance selbst einstellen. Bei den anderen Einstellungen sind diese Parameter fest definiert.
Höhen	Höhen verringern bzw. erhöhen (Skala 0 - 100).
Bässe	Bässe verringern bzw. erhöhen (Skala 0 - 100).
Balance	Stellen Sie die Balance zwischen dem linken und rechten Lautsprecher ein.
Autom. Lautstärke	Die Funktion AVL (Automatic Volume Limiting) gleicht die unterschiedlichen Lautstärken der verschiedenen Sendungen aus. Stellen Sie auf Aus, so hören Sie die Originallautstärken. Stellen Sie auf Ein, so hören Sie eine gleichmäßige Lautstärke.
Surround Sound	Surround Effekt ein-/ausschalten
AD Auswahl	Erzählermodus aktiveren/deaktivieren, sowie Lautstärke einstellen. Verfügbar nur im DTV-Modus. Unterstützung abhängig von der Sendung.
EQ	Equalizer Einstellungen vornehmen und den Ton individuell optimieren.

Menü UHRZEIT

Menüpunkt Einstellung
Uhr	Anzeige der Uhrzeit. Einstellung nicht möglich. Diese Option steht nur im DTV Modus zur Verfügung.
Zeitzone	Hierüber können Sie die Zeitzone einstellen. Diese Option steht nur im DTV Modus zur Verfügung.
Einschlaf-Timer	Wählen Sie eine Zeit, nach der sich das Gerät selbständig ausschaltet.Wählen Sie Aus, um die Funktion zu beenden.
Autom. Abschaltung	Stellen Sie hier die Zeit ein, wonach sich der LCD-TV automatisch ausschaltet, wenn keine Bedienung über das Bedienfeld oder der Fernbedienung innerhalb der vorgegeben Zeit stattgefunden hat.Dies ist eine Funktion die dem Umweltschutz dient.
OSD-Zeit	Hier können Sie die Zeit einstellen, nach der das OSD-Menü sich automatisch schließt

Menü SPERREN

Menüpunkt Einstellung
System sperren	Hierüber schalten Sie die Einstellungen Sender sperren, Altersvorgabe und Tastensperre frei. Geben Sie dafür das Passwort ein. Im Auslieferungszustand: 0000.
Passwort eingeben	Es öffnet sich ein Feld zur Eingabe der Passwörter.
	Altes Passwort eingeben	Geben Sie mit den Zifferntasten das bestehende Passwort ein. Im Auslieferungszustand: 0000.
	Neues Passwort eingeben	Geben Sie ein neues vierstelliges Passwort ein.
	Passwort wiederholen	Geben Sie das neue Passwort noch mal ein. Das neue Passwort wird gespeichert
	HinweisNotieren Sie sich das neue Passwort. Es wird beim Wiederherstellen der Werkseinstellungen nicht zurückgesetzt.Sollten Sie das Passwort vergessen haben, be-nutzen Sie das Master-Passwort „7948“.
Sender sperren	Legen Sie hier fest welche Sender gesperrt werden soll

Altersvorgabe	Hier können Sie das Alter wählen. Diese Option steht nur im DTV Modus zur Verfügung.
Tastensperre	Hierüber schalten Sie die Tastensperre für die Bedienelemente am LCD-TV ein oder aus. Der LCD-TV kann dann nur über die Fernbedienung bedient werden.

Menü EINRICHTEN

Menüpunkt Einstellung
OSD Sprache	Wählen Sie die Sprache des OSD-Menüs oder die TT-Sprache ein. Sie stellt sich unmittelbar um.
TT Sprache	Die Voreinstellung istWest. Falls Sie sich in einem anderen Sprachraum befinden, können Sie die Spracheinstellung ändern.
Gehörlosenhilfe	Wenn der Sender spezielle Audiosignale für Hörgeschädigte überträgt, können Sie die Einstellung aufEinstellen, um diese Signale zu empfangen. Diese Option steht nur im DTV Modus zur Verfügung.
Bildformat	Stellen Sie hier das Bildformat ein. Diese Funktion entspricht der TasteASPECT.
Blauer Bildschirm	Wenn das LCD-TV kein Signal empfängt, erscheint statt des „Schnee-“ oder des schwarzen Bildes ein blauer Hintergrund.
Erstinstallation	Hier können Sie das Menü zur Erstinstallation aufrufen. Die Einstellungen werden ab Seite 17 beschrieben.
Werkseinstellungen wiederherstellen	Stellen Sie hier die Werkseinstellungen ein. Dabei haben Sie die Möglichkeit das Gerät oder den Speicher zurückzusetzen.

EPG - Programmführer

Mit der Taste EPG öffnen Sie das „elektronische TV-Programm“.

In der Tabelle sehen Sie die aktuelle sowie die nächste Sendung für die verfügbaren Sender.

▶ Wählen Sie mit ▲ ▼ ein Programm aus.
▶ Gehen Sie mit▶ in den Programmführer des ausgewählten Programms.
Blättern Sie mit ▲ ▼ durch die Sendungen.

Beachten Sie:

Die angezeigten Programminformationen werden von den Sendeanstalten erstellt. Falls keine Programminformation dargestellt wird, ist dies kein Fehler Ihres LCD-TVs.

Die folgende Tabelle zeigt die Optionen für den Programmführer:

Taste Eintrag Funktion
Grüne Taste	Anzeigen	Zeigt eine detaillierte Beschreibung der markierten Sendung (falls verfügbar).Drücken Sie die Taste noch einmal, um die Beschreibung auszublenden.
Gelbe Taste [REPEAT]	Zeitplan	Zeigt die Liste der Sendungen an, die über die Erinnerungsfunktion programmiert wurden. Zur Programmierung einer Erinnerung siehe nächsten Punkt.Mit der roten Taste können Sie eine Sendung aus dem Zeitplan löschen.
Blaue Taste [ROTATE]	Erinnerung	Nimmt die ausgewählte Sendung in den Zeitplan auf. Sobald der programmierte Zeitpunkt erreicht wird, schaltet das Gerät automatisch auf die programmierte Sendung um.Eine Erinnerung der aktuellen Sendung ist nicht möglich.
▲▼◄►	Wählen	Mit den Richtungstasten bewegen Sie sich innerhalb des Programmführers.
▶▶	Nächster Tag	Das Programm des nächsten Tages wird aufgerufen.
◀◀	Vorheriger Tag	Das Programm des vorherigen Tages wird aufgerufen.Dies ist nur bis zum aktuellen Tag möglich. Das Programm der Vergangenheit wird nicht angezeigt.
OK OK		Bestätigen Sie die Auswahl oder die Einstellung.

Geräte anschließen

Kopfhörer anschließen

Den Kopfhörer schließen Sie an die Kopfhörerbuchse an.

Vorsicht!

Das Benutzen eines Kopfhörers mit zu großer Lautstärke erzeugt übermäßigen Schalldruck und kann zu bleibenden Hörschäden führen. Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein. Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist. Durch Verändern der Grundeinstellung des Equalizers kann sich die Lautstärke erhöhen und damit zu bleibenden Hörschäden führen.

Wenn ein Gerät längere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrieben wird, kann das Schäden am Hörvermögen des Zuhörers verursachen.

Digitaler Verstärker über koaxial Anschluss

Über den SPDIF COAX. OUT Anschluss haben Sie die Möglichkeit das Audiosignal Ihres LCD-TVs über einen digitalen Verstärker wiederzugeben. Verbinden Sie dazu ein Koaxialkabel mit dem SPDIF COAX. OUT-Anschluss am LCD-TV und dem entsprechenden Eingang am Verstärker.

DVD-Player anschließen

Zum Anschluss eines DVD-Players haben Sie diverse Möglichkeiten:

1. Mit einem HDMI-Kabel

Sofern Ihr externes Gerät über einen HDMI- Ausgang verfügt, schließen Sie ein HDMI-Kabel (nicht im Lieferumfang) an den HDMI-Eingang des LCD-TVs und den HDMI-Ausgang des externen Geräts an.

2. Mit einem Komponenten-Videokabel (3 x Cinch)

Sofern der DVD-Player über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert, ihn mit einem Komponentenkabel (Cinch-Kabel grün/blau/rot) an die Komponenteneingänge Y-Pb-Pr des LCD-TVs anzuschließen.

Wichtig!

Verwenden Sie ausschließlich den mitgelieferten YUV-Adapter.

Für die Tonübertragung schließen Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) an die AUDIO L-R-Eingänge an.

3. Mit einem SCART-Kabel

▶ Schließen Sie einen DVD-Player mit SCART-Kabel an die Buchse SCART an.

4. Mit einem Stereo-Cinch-Kabel und einem Video-Cinch-Kabel

Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem Video-Eingang des LCD-TVs und dem Video-Ausgang des externen Geräts.

Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit den Audio-Eingängen des LCD-TVs und den Audio-Ausgängen des externen Geräts.

Videorekorder anschließen

▶ Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Videorekorders.
▶ Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des Videorekorders und der Antennenbuchse in der Wand.

Zusätzlich können Sie LCD-TV und Videorekorder mit einem SCART-Kabel verbinden. Dies ist für eine hohe Bild- und Tonqualität empfehlenswert. Wenn Sie Stereoton übertragen möchten, ist ein SCART-Anschluss notwendig.

▶ Schließen Sie das SCART-Kabel an die SCART-Buchse des LCD-TVs an.

▶ Schließen Sie das andere Ende des SCART-Kabels an die SCART OUT-Buchse des Videorekorders an.

DVD-Rekorder anschließen

▶ Schließen Sie den DVD-Rekorder mit dem SCART-Kabel an die SCART-Buchse des LCD-TVs an.
▶ Schließen Sie das andere Ende des SCART-Kabels an die SCART OUT-Buchse des DVD-Rekorders an.
▶ Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des DVD-Rekorders.
▶ Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des DVD-Rekorders und der Antennenbuchse in der Wand.

Alternative

Sofern der DVD-Rekorder über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert, ihn mit einem Komponentenkabel (Cinch-Kabel grün/blau/rot) an die Komponenteneingänge Y-Pb-Pr des LCD-TVs anzuschließen.

Wichtig!

Verwenden Sie ausschließlich den mitgelieferten YUV-Adapter.

Für die Tonübertragung schließen Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) an die AUDIO L-R-Eingänge an.

Alternative

Sofern Ihr DVD-Rekorder über einen HDMI- Ausgang verfügt, schließen Sie ein HDMI-Kabel (nicht im Lieferumfang) an den HDMI-Eingang des LCD-TVs und den HDMI-Ausgang des externen Geräts an.

Receiver (SAT, DVB-T, Decoder etc.) anschließen

Sie haben verschiedene Möglichkeiten ein Gerät, das als Empfänger für das LCD-TV eingesetzt werden soll (z. B. SAT-Receiver, DVB-T-Receiver, Decoder, Set-Top-Box) an Ihr LCD-TV anzuschließen.

1. Mit einem HDMI-Kabel

Sofern Ihr externes Gerät über einen HDMI- Ausgang verfügt, schließen Sie ein HDMI-Kabel (nicht im Lieferumfang) an den HDMI-Eingang des LCD-TVs und den HDMI-Ausgang des externen Geräts an.

2. Mit einem Komponenten-Videokabel (3xCinch)

Sofern das externe Gerät über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert, es mit einem Komponentenkabel (Cinch-Kabel grün/blau/rot) an die Komponenteneingänge Y-Pb-Pr des LCD-TVs anzu-schließen.

Wichtig!

Verwenden Sie ausschließlich den mitgelieferten YUV-Adapter.

Für die Tonübertragung schließen Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) an die AUDIO L-R-Eingänge an.

3. Mit einem SCART-Kabel

▶ Schließen Sie einen Receiver mit SCART-Kabel an die SCART Buchse an.

4. Mit einem Stereo-Cinch-Kabel und einem Video-Cinch-Kabel

▶ Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem Video-Eingang des LCD-TVs und dem Video-Ausgang des externen Geräts.
▶ Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit den Audio-Eingängen des LCD-TVs und den Audio-Ausgängen des externen Geräts.

DVD- oder Videorekorder und SAT-Receiver anschließen

Wenn Sie gleichzeitig einen DVD- oder Videorekorder und einen SAT-Receiver anschließen möchten, können Sie folgende Anschlussart verwenden:

▶ Schließen Sie den Receiver wie oben beschrieben an.
▶ Verbinden Sie nun den Receiver mit einem SCART-Kabel am SCART-Ausgang des DVD-Rekorders und den entsprechenden SCART-Eingang des Receivers.
▶ Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Rekorders.
▶ Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des DVD-Rekorders und dem Antennenausgang des SAT-Receivers.
▶ Schließen Sie den SAT-Receiver an den LNB der Parabolantenne an.

Camcorder anschließen

Mit einem Stereo-Cinch-Kabel und Video-Cinch-Kabel

Um Ton und Bild eines Camcorders auf Ihrem LCD-TV wiederzugeben, schließen Sie den Camcorder an die AUDIO-IN-Buchsen und VIDEO-IN-Buchse des LCD-TVs an.

Gerät mit HDMI- oder DVI-Ausgang

HDMI („High Definition Multimedia Interface“) ist im Bereich der Unterhaltungselektronik die einzige Schnittstelle, die gleichzeitig Audio- und Videodaten digital überträgt. Sie verarbeitet alle heute bekannten Bild- und Tonformate, einschließlich HDTV (High Definition Television), und kann somit auch die Auflösung von 1080 Pixel ohne Qualitätsverlust darstellen.

Viele Geräte der Unterhaltungselektronik, z. B. DVD-Player, sind heute mit HDMI-Ausgängen ausgestattet.

Externes Gerät mit HDMI-Ausgang anschließen

▶ Schalten Sie beide Geräte aus.
Schließen Sie ein HDMI-Kabel (nicht im Lieferumfang) an den HDMI-Eingang des LCD-TVs und den HDMI-Ausgang des externen Geräts an.
▶ Wenn Sie das HDMI-Gerät angeschlossen haben, schalten Sie das LCD-TV ein.
▶ Schalten Sie das externe HDMI-Wiedergabegerät ein.

Externes Gerät mit DVI-Ausgang anschließen

Sollte das externe Gerät einen DVI-Ausgang haben, können Sie es ebenfalls an den HDMI-Eingang anschließen (HDMI ist abwärtskompatibel zu DVI - „Digital Visual Interface“). Sie benötigen dazu einen Adapter HDMI-DVI. Da der DVI-Ausgang keinen Ton überträgt, schließen Sie zusätzlich ein Audio-Kabel an.

Zur Übertragung des Tons schließen Sie ein Stereo-Cinch-Kabel mit 3,5-mm-Stereoklinkenstecker an die VGA AUDIO-Buchse an.

PC anschließen

Das LCD-TV wird wie ein Monitor oder ein zusätzlicher Monitor an Ihren PC oder Ihr Notebook angeschlossen. Das Bild Ihres PCs/Notebooks wird dann auf das LCD-TV übertragen.

So schließen Sie das LCD-TV am PC an:

▶ Schalten Sie beide Geräte aus.

Schließen Sie ein VGA-Kabel (Monitorkabel; nicht mitgeliefert) an den VGA-Eingang des LCD-TVs und an den Grafikkarten-Ausgang des PCs oder Notebooks an.
Ziehen Sie die Schrauben des Monitorkabels mit den Fingern fest, so dass die Stecker richtig in den Buchsen sitzen.
▶ Falls Sie auch den Ton übertragen möchten, verbinden Sie ein Audio-Kabel mit der VGA AUDIO-Buchse und dem Audio-Ausgang des PC / Notebooks.

▶ Schalten Sie zuerst das LCD-TV ein.
▶ Schalten Sie erst danach den PC/das Notebook ein.

Wenn Sie das LCD-TV als zweiten Monitor an Ihrem PC einsetzen, kann es unter Umständen notwendig sein, dass Sie in den Anzeigeeinstellungen Ihres Betriebssystems Einstellungen ändern müssen. Lesen Sie dazu in der Bedienungsanleitung des PCs/Notebooks nach, was beim Betrieb vom mehreren Monitoren zu beachten ist.

Problembehebung

Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lösen.

Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gerne weiter. Rufen Sie uns an! Die Telefonnummer finden Sie auf der Innenseite des rückwärtigen Umschlages unter den Garantiebedingungen.

Fehler Lösung
Es erscheint kein Bild und es ist kein Ton zu hören.	Überprüfen Sie, ob das Netzkabel richtig an der Steckdose und am Gerät angeschlossen ist.Überprüfen Sie, ob der Signalempfang auf TV eingestellt ist.Kontrollieren Sie, ob der Netzschalter eingeschaltet ist.
Es erscheint kein Bild. Es erscheint kein Bild von AV.	Überprüfen Sie, ob Kontrast und Helligkeit korrekt eingestellt sind.Überprüfen Sie, ob alle externen Geräte korrekt angeschlossen sind.Überprüfen Sie, ob die richtige AV-Quelle angewählt ist.
Es ist kein Ton zu hören.	Vergewissern Sie sich, dass die Lautstärke nicht auf Minimum steht.Vergewissern Sie sich, dass die Stummschaltung nicht aktiviert ist.
Es gibt kein Bild oder keinen Ton. Es sind aber Geräusche zu hören.	Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist.
Das Bild ist nicht deutlich.	Der Empfang ist möglicherweise schlecht.Kontrollieren Sie, ob die Antenne angeschlossen ist.
Das Bild ist zu hell oder zu dunkel.	Überprüfen Sie die Einstellungen von Kontrast und Helligkeit.
Das Bild ist nicht scharf.	Der Empfang ist möglicherweise schlecht.Kontrollieren Sie, ob die Antenne ange- schlossen ist.Überprüfen Sie die Einstellungen der Schär- fe und Rauschreduktion im Menü BILD.
Es erscheint ein Doppel- oder Dreifach-bild.	Kontrollieren Sie, ob die Antenne richtig ausgerichtet ist.Es gibt möglicherweise von Bergen oder Gebäuden reflektierte Wellen.
Das Bild ist gepunk-tet.	Es liegen möglicherweise Interferenzen von Autos, Zügen, Leitungen, Neonleuchten, etc. vor.Es besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Legen Sie die Kabel weiter auseinander.
Es erscheinen Streifen am Bildschirm oder die Farben ver-blassen.	Liegt eine Interferenz von einem anderen Gerät vor?Übertragungsantennen von Radiostationen oder Antennen von Funkamateuren und tragbare Telefone können auch Interferen- zen verursachen.Betreiben Sie das Gerät so weit weg wie möglich von dem Gerät, das die Interferenz möglicherweise verursacht.
Die Bedienknöpfe am Gerät funktionie-ren nicht	Eventuell ist die Kindersicherung aktiviert.
Die Fernbedienung funktioniert nicht.	Überprüfen Sie, ob die Batterien in der Fern- bedienung geladen und richtig eingelegt sind.Vergewissern Sie sich, dass das Sensorfens- ter nicht starker Lichteinstrahlung ausge-setzt ist.

Benötigen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen:

• Welche externen Geräte sind angeschlossen?
• Welche Meldungen erscheinen auf dem Bildschirm?
• Bei welchem Bedienungsschritt ist das Problem aufgetreten?

- Falls Sie einen PC an das Gerät angeschlossen haben:

– Wie sieht Ihre Rechnerkonfiguration aus?
– Welche Software haben Sie beim Auftreten des Fehlers verwendet?

- Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?

- Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

Pixelfehler bei LCD-TVs

Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fällen zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen. Bei Aktiv Matrix TFTs mit einer Auflösung von 1920 x 1080 Pixel, welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammensetzen, kommen insgesamt ca. 6,2 Mio. Ansteuerelemente zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußerst komplexen Fertigungsprozesses kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteuerung von Pixel bzw. einzelnen Sub-Pixel kommen.

Pixel-fehler-klasse	Fehlertyp 1ständig leuchten-der Pixel	Fehler-typ 2ständig schwar-zer Pixel	Fehlertyp3defekter Subpixel
			leuchtend schwarz	0
0	0	0		0
I	1	1	10	2 135
II 2 2 5			5-n*0	02xn*10
III 5 15	50		50-n*0	02xn*100
IV 50 150	500		500-n*0	02xn*1000

n^*=1,5

Die Tabelle beschreibt die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auftreten darf, ohne dass es sich um einen Garantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie überschritten ist.

Reinigung

Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlängern:

Achtung!

Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.

• Auf der Hochglanzpolierung befinden sich Schutzfolien, um das Fernsehgerät vor Kratzern zu schützen. Ziehen Sie die Folien ab, nachdem Sie das TV- Gerät korrekt aufgestellt haben.
• Falls die Hochglanzpolierung schmutzig wird, wischen Sie zunächst den Staub ab. Wischen Sie dann sanft mit einem Reinigungstuch nach. Wenn Sie nicht erst den Staub abwischen, oder Sie die Hochglanzpolierung zu stark abwischen, könnte die Hochglanzpolierung zerkratzt werden
• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
• Achten Sie darauf, dass keine Wassertröpfchen auf dem LCD-TV zurückbleiben. Wasser kann dauerhafte Verfärbungen verursachen.
• Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultravioletter Strahlung aus.
• Bitte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um das LCD-TV zu transportieren.

Achtung!

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Bildschirmgehäuses.

Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können.

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Möglichkeiten einer umweltgerechten Entsorgung.

Batterien

Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

Technische Daten/Produktdatenblatt

MEDION®

LCD-TV

Gerätebezeichnung: P15091 (MD 30348)

Nennspannung 220 - 240 V \~ 50 Hz

Bildschirmgröße: 80 cm (31,5") LCD; 16:9-Display

Leistungsaufnahme: max. 100 Watt

Leistungsaufnahme Standby: < 0,5 W

Physikalische Auflösung: 1920 x 1080 Pixel

TV-System: PAL, SECAM, B/G, D/K, K', I/I, L/L'

Kanäle: VHF (Band I/III)

UHF (BAND U)

HYPERBAND

KABEL-TV (S1-S20) / (S21-S41)

DVB-T (free to air)

HD

DVB-C

Audio:

Stereo / Nicam

Programmplätze:

Video: 4 x HDMI In mit HDCP-Entschlüsselung

1 x SCART

1 x VGA (15 Pin D-Sub)

Kopfhöreranschluss (3,5 mm Klinke)

Digital Audio Out (SPDIF) (koaxial)

Unterstütze Formate

Foto (max. 2000 Dateien)

JPG, PNG

Musik (max. 2000 Dateien)

MP3, WMA

Film (max. 2000 Dateien)

MPEG 1/2/4, MKV MPEG4, Xvid kompatibel

Text (max. 2000 Dateien)

TXT

Zulässige Umgebungstemperatur +5 °C - +35 °C

Zulässige relative Luftfeuchtigkeit 20% - 85%

Abmessungen ohne Fuß (B x H x T): ca. 780 x 498 x 50 mm

Abmessungen mit Fuß (B x H x T): ca. 780 x 546 x 205 mm

Gewicht ohne Fuß: ca. 10,4 Kg

Gewicht mit Fuß: ca. 10,8 Kg

Wandmontage: Vesa Standard, Lochabstand

200 x 100 mm**

Fernbedienung

Übertragungsart

Infrarot

LED-Klasse

1

Batterientyp 2 x 1,5V AAA R03/LR03

Bitte beachten Sie:

Sollte es vorkommen, dass durch unvorhergesehene Bedienkombinationen, fehlerhaftem Datenaustausch oder elektrostatischer Entladung (Electro Static Discharge) der LCD-TV nicht mehr bedient werden kann, ziehen Sie in diesem Fall den Netzstecker und nehmen Sie das Gerät im Anschluss wieder in Betrieb.

ENERG

енергия · ενεργεια

MEDION®

P15091 (MD 30348)

Antenneindgang: 75 Ohm

Tilslutninger: Antenne (analog og digital)

Cl+ - Slot

2 × USB

Video: 4 x HDMI In med HDCP-afkodning,

1 x SCART,

MTC - Medion Technologie Center 45467 Mülheim / Ruhr Deutschland

Hotline: 01805 - 668 688

Fax: 01805 - 665 566

(0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min)

Bitte benutzen Sie das Kontaktformular unter www.medionservice.de

www.medion.de
