GEBRUIKSAANWIJZING DKP 2010 X BLOMBERG
GEBRUIKSAANWIJZINGEN.... 12
WAARSCHUWING! 12
AANSLUITING OP HET ELEKTRICITEITSNET 12
INHOUD 12
INSTALLATIE 13
WERKING 14
ONDERHOUD 15
INSTRUCTIONS FOR USE
GEBRUIKSAANWIJZINGEN
Dit apparaat werd ontworpen voor gebruik als een AFZUIGKAP (luchtafvoer naar buiten) of als een RECIRCULATIEKAP (filteren).
De afmetingen op de tekeningen in dit boekje verwijzen naar de twee modellen van kap. Het is daarom essentieel dat u verwijst naar de correcte tekening bij het nemen van de afmetingen voor de installatie.
WAARSCHUWING!
-De minimum afstand tussen het kookoppervlak en de metalen vetfilters aan de onderkant van de kap moet 650 mm bedragen.
- De afzuigkap moet worden geïnstalleerd overeenkomstig de installatie-instructies en alle vereisten moeten worden nageleefd.
- Indien de kamer waarin de afzuigkap zal worden gebruikt een apparaat met een brandstof bevat zoals een centrale verwarmingsketel, dan moet zijn afvoerbuis van het type gesloten of geveltoestel zijn.
- Indien andere types rookkanalen of toestellen worden geplaatst, moet u ervoor zorgen dat er een voldoende luchttoevoer naar de kamer is.
- Wanneer de afvoerkap gebruikt wordt samen met toestellen die voorzien zijn van niet-elektrische energie, mag de negatieve druk in de kamer 0.4 mbar niet overschrijden om te verhinderen dat dampen terug in de kamer gezogen worden door de kap.
- Het afvoersysteem voor dit toestel kan niet worden verbonden met een ventilatiesysteem dat voor andere doeleinden gebruikt wordt.
- Het afvoersysteem voor dit toestel kan niet worden verbonden met een bestaand ventilatiesysteem dat voor andere doeleinden gebruikt wordt.
- Laat geen vlammen branden onder de kap of flambeer ook niet onder deze afzuigkap.
AANSLUITING OP HET ELEKTRICITEITSNET
WAARSCHUWING: DUBBEL GEISOLEERD NIET AARDEN
Voor u aansluit op het elektriciteitsnet, moet u kijken dat het elektriciteitsvoltage overeenkomt met het voltage op het typeplaatsje aan de binnenkant van de kap.
Dit toestel is uitgerust met een tweeaderig netsnoer en moet permanent worden aangesloten op de elektriciteitsvoorziening via een dubbelpolige schakelaar met een contactopening van minimum 3 mm op elke pool.
Toegepaste normen:
EN 60355-1/88 (CEI 61-50/89) CEI EN 61000-3-2/95
EN 60335-2-31 (CEI 61-92/91) CEI EN 61000-3-3/95
CEI EN 55014/94 EN 55104/95

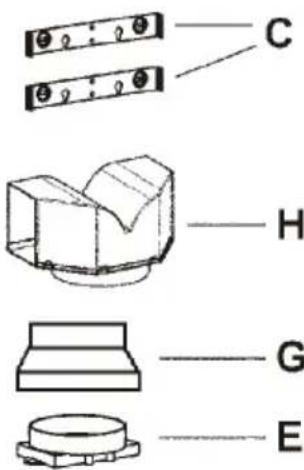

INHOUD
- 2 No Wandbeugels C
- 1 No Afdichtingsring D
- 1 No Flens voor de afzuigbuis E
- 1 No 150-120mm Pasring voor de afzuigbuis G
- 1 No Luchtstroomrichter H
- 2 No Koolstoffilters (Optioneel) L


INSTALLATIE
De afzuigkap moet centraal over een fornuis worden geïnstalleerd. De minimum afstand tussen het kookoppervlak en de metalen vetfilters aan de onderkant van de kap moet 650 mm bedragen. Om de kap te installeren, ga als volgt te werk: -

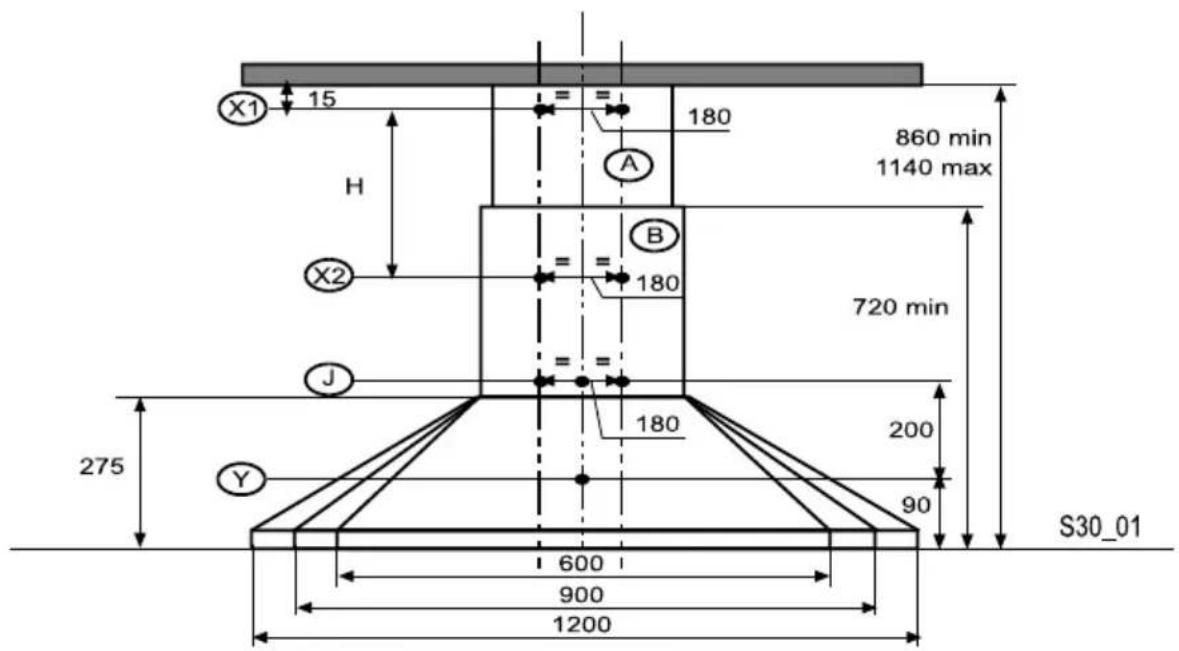

1) Trek eerst een verticale lijn op de muur ongeveer 950 mm boven het midden van het fornuis. Trek dan twee verticale lijnen op 90 mm aan elke kant van de eerste lijn naar het plafond. Trek vervolgens vier horizontale lijnen door de verticale lijnen op Y-J-X2-X1 zoals geïllustreerd in figuur 1 om u de boorposities te geven.

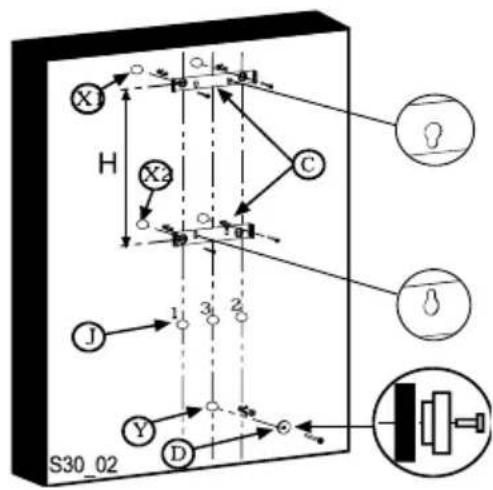

2) Boor acht gaten van 8 mm diameter in X1-X2-J-Y en plaats de plastic bijgeleverde plugs zoals geïllustreerd in fig. 2 en zorg ervoor dat de houders geplaatst worden zoals getoond in de uitvergrotting.
3) Bevestig de twee beugels C aan de wand via de twee meegeleverde schroeven door de twee gaten op lijn X1-X2 zoals geïllustreerd in Fig. 2.
4) Bevestig de afdichtingsring D aan de muur via één van de meegeleverde schroeven door gat Y zoals geïllustreerd in fig. 2 en zorg dat de ring tegen de muur geplaatst wordt met de inspringing zoals getoond in de uitvergroting.

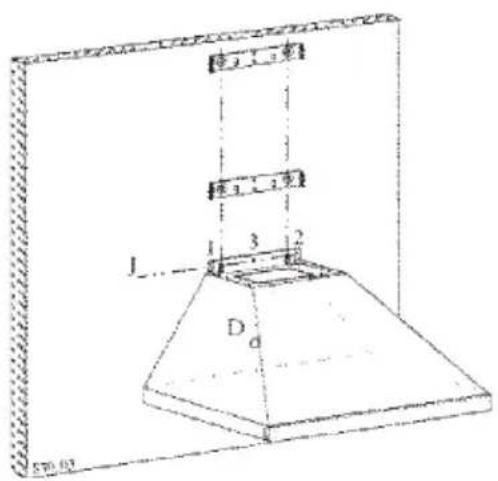

5) Schuif de kap naar beneden op de muur om het gat over de ring te vinden en bevestig dan aan de muur via twee van de meegeleverde schroeven door de buitenste gaten in de rand van de kap J1 en J2 zoals geïllustreerd in fig. 3.
Om te verhinderen dat de kap per ongeluk van de muur los geraakt, bevestig de laatste meegeleverde schroef door gat J3.

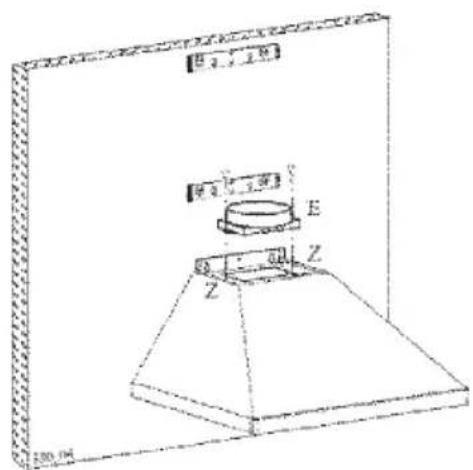

6) Plaats de flens voor de afzuigbuis E over de rechthoekige luchtuitlaat in de bovenkant van de rand van de kap met behulp van de 2 zelftappende schroeven van 2,9 mm zoals geïllustreerd in fig. 4.
• AFZUIGKAP (met afvoerbuis)
- Wanneer gebruikt als afvoerkap (met afvoerbuis), komt vervuilde lucht de afvoerkap binnen via de metalen vetfilters en gaat deze lucht via de afvoerbuis naar buiten.

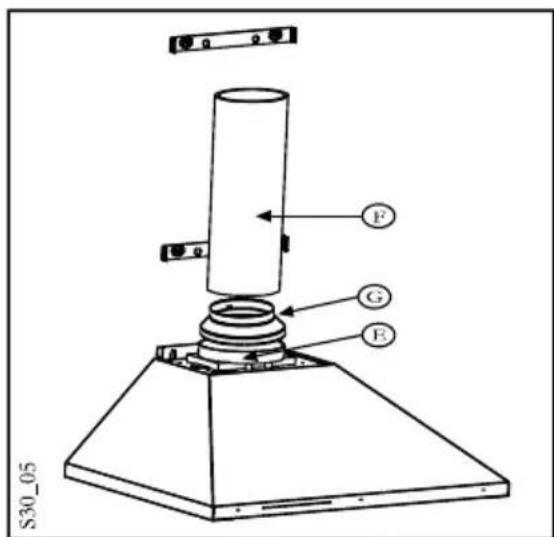

- Wanneer de kap een uitvoer naar buiten heeft, moet de pasring voor de afzuigbuis G met een diameter van 150 tot 120 mm op de flens voor de afzuigbuis E worden geplaatst zoals geïllustreerd in fig. 5.
- De (optionele) vereiste afvoerbuis moet 120 mm in diameter zijn en vervaardigd zijn uit brandvertragend materiaal. Wanneer een flexibele afvoerbuis wordt geplaatst, mag deze niet worden gedraaid door zeer nauwe bochten omdat dit de prestaties van de kap negatief kan beïnvloeden.
- BELANGRIJK: - Het afvoersysteem voor dit toestel kan niet worden verbonden met een ventilatiesysteem dat voor andere doeleinden gebruikt wordt.
• RECIRCULATIEKAP (Met filter)
- Wanneer gebruikt als recirculatiekap (met filter) komt vervuilde lucht in de afvoerkap via de metalen vetfilter, ze gaat door de (optionele) koolstoffilters waar ze gereinigd wordt en gaat terug naar de keuken via de roosters in de schoorsteen.
- Wanneer de kap werkt in de stand recirculatie, moet de luchtstroomrichter H geplaatst worden zoals geïllustreerd in fig. 6.
- Plaats de (optionele) koolstoffilters door de volgende handeling te herhalen aan elke kant van de motorbehuizing. Plaats de twee stukken in de filter L over de lipjes op de motorbehuizing M en draai de filter met de klok mee om deze op zijn plaats te vergrendelen zoals geïllustreerd in fig. 7
- WAARSCHUWING: Er is risico op brand indien de metalen vetfilters niet regelmatig gereinigd en de koolstoffilters niet regelmatig vervangen worden..
8) PLAATSEN VAN DE SCHOORSTEEN
- Om de (langere) bovenste schoorsteen A te plaatsen, plaats de bovenkant van de schoorsteen over houder C zoals geïllustreerd in fig. 8 en bevestig de schoorsteen via de bijgeleverde 2 zelftappende schroeven van 2.9 mm.
- Het verschil in hoogte tussen de bevestigingsgaten X1 en X2 wordt bepaald door de hoogte van de bovenste schoorsteen A.
- Om de (kortere) onderste schoorsteen B te plaatsen, oefen een licht druk uit op de twee achterste kanten om de breedte van de opening te vergroten, en schuif schoorsteen B over schoorsteen A zoals geïllustreerd in fig. 9.
WERKING
- De functies van de afzuigkap worden bediend door een reeks schuif- of drukknoppen aan de voorkant van de kap, en ze regelen de verlichting en de snelheden van de kap.
- Deze afzuigkap verwijdert geen stoom.
1) SCHUIFKNOPPEN
- Een knop bedient de verlichting - AAN/UIT.
- Een knop regelt de ventilatiesnelheden UIT/AAN-1-2-3.
- Het rode neonlampie gaat branden als de motor wordt ingeschakeld.
2) DRUKKNOPPEN
- Een knop bedient de verlichting - AAN/UIT.
- Een knop schakelt de motor AAN/UIT op de lagere snelheidsstand.
- Een knop schakelt de motor in de gemiddelde snelheidsstand.
- Een knop schakelt de motor in de hoge snelheidsstand.
- Het rode neonlampie gaat branden als de motor wordt ingeschakeld.
3) SNELHEIDSINSTELLINGEN
- 1/Laag moet worden geselecteerd voor sudderen of wanneer slechts één pot wordt gebruikt.
- /Medium moet worden geselecteerd voor het koken met gebruik van tot vier potten.
- /Hoog moet worden geselecteerd bij frituren of koken met een sterke kookgeur.
ONDERHOUD
N.B. Voor u enig onderhoud uitvoert, lampen reinigt of vervangt, moet u de stekker uit het stopcontact trekken.
1. Verlichting
Bestaat uit twee lampen van 40W. Om de lampen te vervangen, ga als volgt te werk (fig. 10): Verwijder één van de pinnen aan de zijkanten van de lampbedekking. Schuif het glas naar de kant waarvan de pin verwijderd werd tot rand ertegenover vrij is en trek dan zachtjes naar beneden. Vervang de lampen en plaats het glas opnieuw door de handeling hierboven in tegenovergestelde volgorde uit te voeren.
2. Filters
De metalen vetfilter moet elke twee maanden worden gereinigd of vaker indien de kap aanhoudend gebruikt wordt en kan worden gereinigd in een vaatwasser of met de hand met een mild wasmiddel of vloeibare zeep. Zorg dat deze droog is voor u deze terug plaatst.
De koolstofffilter kan niet worden gewassen en moet minstens elke 2 maanden worden vervangen of vaker indien de kap aanhoudend wordt gebruikt.
3. Reiniging
Voor het reinigen is het aan te raden een vochtige doek en een zacht, vloeibaar wasmiddel te gebruiken. Gebruik nooit schuurmiddelen.
BELANGRIJK: Wanneer u een gasfornuis gebruikt samen met de afzuigkap, mag u de gasbranders nooit onafgedekt laten terwijl de kap in gebruik is of wanneer de potten werden verwijderd. Het is zeer belangrijk alle instructies te volgen voor het reinigen van de kap en de filters.
Er is een risico op brand als de filters niet volgens de instructies worden vervangen.
OPGELET: De fabrikanten wijzen alle verantwoordelijkheid af voor schade of letsels tengevolge van het niet volgen van de instructies voor de installatie, het onderhoud en de aangegeven vervangingstijden van de filters (om een mogelijk risico op brand te vermijden wanneer de filters verzadigd zijn met vet).
