Type product	Afzuigkap
Merk	Blomberg
Model	DUS 2040
Breedte	598 mm
Diepte	490 mm
Hoogte	150 mm
Voedingsvoltage	220-240 V ~ 50 Hz
Capaciteit (maximale afzuiging)	300 m³/uur
Besturing	3 standen, schuifknoppen
Motorkracht	1 x 140 W
Lampkracht	1 x 40 W
Totale wattage	180 W
Diameter luchtbuis	120 mm
Nettogewicht	7,5 kg
Filters	Aluminium filters (maandelijks reinigen), koolstoffilter (optioneel, elke 4 maanden vervangen)
Installatie	Inbouwkast, afvoer naar buiten of recirculatie mogelijk
Minimale hoogte boven kookplaat	65 cm (elektrisch), 75 cm (gas of gemengd)
Veiligheid	Niet aansluiten op schoorsteen van kachel; risico op brand bij niet reinigen; kinderen niet laten spelen
Reiniging	Stroom uitschakelen; geen schuurmiddelen; doek met warm water of mild reinigingsmiddel
Levensduur	10 jaar (beschikbaarheidsperiode reserveonderdelen)

Veelgestelde vragen - DUS 2040 BLOMBERG

Op welke hoogte moet ik de afzuigkap installeren?

De minimale hoogte tussen het onderste oppervlak van de afzuigkap en het bovenste oppervlak van de kookplaat is 65 cm voor elektrische fornuizen en 75 cm voor gasfornuizen of gemengde fornuizen.

Kan ik de afzuigkap gebruiken zonder aansluiting op een schoorsteen?

Ja, u kunt de afzuigkap gebruiken in recirculatiemodus met een koolstoffilter. Deze filter verwijdert geuren en moet elke 4 maanden worden vervangen.

Hoe reinig ik de aluminium filters?

Verwijder de filters, reinig ze maandelijks met water en een mild wasmiddel, spoel en droog ze goed. Kleurverandering is normaal. Plaats ze terug nadat ze droog zijn.

Wat moet ik doen als de afzuigkap niet goed werkt?

Controleer eerst of de stekker in het stopcontact zit en of de zekering is ingeschakeld. Zorg ervoor dat de motor in de open stand staat (voor modellen DUS 2042 X en DUS 5042 X). Als het probleem aanhoudt, neem contact op met een erkend servicepunt.

Hoe vervang ik de lamp?

Het model DUS 2040 heeft 1 lamp van 40 W. Open het geperforeerde paneel, verwijder de oude lamp en plaats een nieuwe van hetzelfde type. Zorg dat de stroom is uitgeschakeld voor u begint.

Kan ik de afzuigkap aansluiten op een bestaande schoorsteen?

Nee, sluit de afzuigkap nooit aan op een schoorsteen die wordt gebruikt voor andere apparaten zoals een kachel of boiler. Gebruik een speciale afvoerbuis met een diameter van 120 mm.

Hoe vaak moet ik de koolstoffilter vervangen?

Bij normaal gebruik moet de koolstoffilter elke 4 maanden worden vervangen. Deze filter kan niet worden gewassen.

Wat is de maximale lengte van de afvoerbuis?

De afvoerbuis mag maximaal 4 tot 5 meter lang zijn zonder bochten of ellebogen. Voor langere afstanden wordt gebruik van een koolstoffilter aanbevolen.

Waarom moet ik de afzuigkap na het koken nog laten draaien?

Laat de afzuigkap nog een tijdje werken om de lucht in de keuken te zuiveren van geuren en dampen die ontstaan tijdens het bereiden van voedsel.

Heeft de afzuigkap een garantie?

Het product heeft een levensduur van 10 jaar, wat betekent dat reserveonderdelen gedurende deze periode beschikbaar zijn. Neem voor garantie en reparaties contact op met een erkend servicepunt.

GEBRUIKSAANWIJZING DUS 2040 BLOMBERG

We wensen dat ons product, dat werd geproduceerd in moderne faciliteiten en dat de strengste kwaliteitscontroles ondergaan heeft, zoveel mogelijk plezier geeft. Daarom verzoeken we u om deze handleiding zeer zorgvuldig te lezen voor u het product gebruikt en als een referentiebron bij te houden.

Deel 1: De punten waaraan u aandacht moet wijden voor u de afzuigkap gebruikt en veiligheidsmaatregelen.

Deel 2: Technische eigenschappen van uw afzuigkap.

Deel 3: Installatie van uw afzuigkap.

Deel 4: Het gebruik van uw afzuigkap.

Deel 5: Informatie met betrekking tot de onderhoudsreiniging en het transport.

DEEL 1: De punten waaraan u aandacht moet wijden voor u de afzuigkap gebruikt en veiligheidsmaatregelen.

• Sluit uw afzuigkap niet aan op het stopcontact voor de installatie ervan voltooid is.
  • Het werkingsvoltage bedraagt 200-240 volt.
• De voorbereiding van de plaats en de elektrische installatie van het product moeten worden uitgevoerd door de klant.
• Maak geen verbinding met schoorstenen waarop de kachels aangesloten zijn of met schoorstenen waarin gas wordt afgevoerd of waarin vlammen komen.
• De hoogte tussen het onderste oppervlak van uw afzuigkap en het bovenste oppervlak van de oven/het fornuis mag niet minder dan 65 cm bedragen voor elektrische fornuizen en niet minder dan 75 cm voor gasfornuizen of gemengde fornuizen.
• Laat uw afzuigkap nog een tijdje werken nadat het afkoelen of frituren gedaan is voor het zuiveren van de lucht in de keuken van geuren en dampen die zich vormen tijden het bereiden van voedingswaren.
• Raak de lampen van uw afzuigkap niet aan gedurende een lange periode na de werking van de afzuigkap. De hete lampen kunnen uw handen verbranden.
• Controleer uw afzuigkap van tijd tot tijd tijdens het frituren. Oververhitte olie kan gevaar opleveren bij het spatten op uw afzuigkap.
• Er is risico op brand indien u de afzuigkap niet periodiek reinigt.
• Laat zich geen grote vlammen vormen onder uw afzuigkap. Anders kan er brand ontstaan door het ontvlammen van de olie op de aluminium filters.
• Bij gebruik van een gasfornuis, laat de vlammen niet op een leeg fornuis branden terwijl de afzuigkap in werking is. Zet het gasfornuis af als u de kookpot verwijdert. We raden u aan het fornuis af te zetten voor u de kookpot van het vuur neemt.
• Schakel de afzuigkap in nadat u de pot of de pan op het fornuis hebt geplaatst.
• Laat uw afzuigkap nog een tijdje werken nadat het afkoelen of frituren gedaan is voor het zuiveren van de lucht in de keuken van geuren en dampen die zich vormen tijden het bereiden van voedingswaren.
• Zorg voor frisse lucht voor uw afzuigkap vooral bij gelijktijdig gebruik van gasfornuizen met de afzuigkap.
• Houd de verpakkingsmaterialen uit het bereik van kinderen gezien deze een gevaar kunnen opleveren.
• De lengte van de afvoerbuis kan 4 tot 5 meter bedragen op voorwaarde dat er geen elleboog of bocht wordt gemaakt tijdens de installatie. Het gebruik van uw afzuigkap met een koolstofffilter is aan te raden voor intern gebruik in het geval de afvoerbuis langer dan 5 meter moet zijn.
• Zorg ervoor dat de kinderen niet met dit apparaat spelen. Laat kleine kinderen de afzuigkap niet gebruiken.
• Ons bedrijf is niet verantwoordelijk voor problemen die ontstaan omdat de waarschuwingen hierboven niet in acht worden genomen.
• Dit product werd ontworpen voor gebruik in woningen.
• Neem contact op met het dichtstbijzijnde door Beko erkende servicepunt voor de installatie van uw afzuigkap.

DEEL 2: Technische eigenschappen van uw afzuigkap.

1. Schermglas
2. Motorschakelaar
3. Schermglashouder
4. Geperforeerd paneel (filterbeschermingspaneel)
5. Luik geperforeerd paneel
6. Lamp/ verlichtingsglas
7. Aluminium filters
8. Vergrendeling aluminiumfilters

	DUS 2040 X	DUS 2042 X	DUS 5042 X
Breedte	598 mm	598 mm	898 mm
Diepte	490 mm	490 mm	490 mm
Hoogte	150 mm	150 mm	150 mm
Voedingsvoltage	220-240V-50Hz	220-240V-50Hz	220-240V-50Hz
Capaciteit	300 m3 / hr	450 m3 / hr	450 m3 / hr
Besturing	3 Standen, schuifknoppen	3 Standen, schuifknoppen	3 Standen, schuifknoppen
Motorkracht	1 x 140 W	2 x 125 W	2 x 125 W
Lampkracht	1 x 40 W	2 x 40 W	2 x 40 W
Totale wattage	180 W	330 W	330 W
Diameter luchtbuis	120 mm	120 mm	120 mm
Nettogewicht	7,5 kg	8,49 kg	8,49 kg

De waarden in de markeringen op het product of de waarden in de gedrukte documentatie geleverd bij het product zijn de waarden die zijn verkregen in een laboratoriumomgeving in overeenstemming met de verwante standaarden. Deze waarden kunnen wijzigen afhankelijk van de gebruiksvoorwaarden om de milieuvoorwaarden.

Levensduur: 10 jaar (beschikbaarheidsperiode van de reserveonderdelen voor het product)

DEEL 3: Installatie van uw afzuigkap.

Uw afzuigkap kan worden geïnstalleerd in uw keukenmeubilair (Figuur 1)

• Installatie op de kast waarin al gaten zijn geboord:
Maak een verbinding onder de kast door gebruik te maken van de vier schroeven van elk 4,2 x 45 mm (geleverd bij uw afzuigkap) door de al geboorde gaten. In dit geval is het niet nodig om de bescherming van de filter/paneel te verwijderen.
• Installatie in de kast waarin nog geen gaten geboord zijn:
Boor 4 bevestigingsgaten door gebruik te maken van het papiersjabloon dat bij uw afzuigkap geleverd werd en pas de instructies hierboven toe.

Gebruiksmethode

Uw afzuigkap kan ook werken om de opgezogen lucht naar buiten af te voeren (door verbonden te zijn met een schoorsteen) en kan ook werken via interne recirculatie (met koolstofffilter).

Alle keukenafzuigkappen werken meer doeltreffend indien ze aangesloten zijn op een schoorsteen.

Maar de werking van de afzuigkap in de stand interne recirculatie kan tijdens de winter economischer zijn omdat de warmte niet naar buiten wordt afgevoerd.

Gebruik met schoorsteenaansluiting

Open de bedekking van de filterbescherming van de afzuigkap.

Zet de schakelaar in de DUCTING stand (Figuur 2).

Er zijn uitgangen op en aan de achterkant van uw afzuigkap om lucht af te voeren naar buiten ten Einde een verbinding te kunnen maken met de schoorsteen (Figuur 3).

Installeer het verbindingsstuk voor de buis met een diameter van 120 mm die bij uw afzuigkap geleverd wordt zo dat het op zijn plaats past.

In dat geval kunt u de afdekking van de opening aan de achterkant ongemoeid laten.

Indien u een verbinding wilt maken aan de achterkant, moet u de bedekking van de opening aan de achterkant verwijderen en aan de bovenkant plaatsen. Plaats het verbindingsstuk dan in de plaats van de bedekking.

Maak nooit een verbinding voor de afzuigkap met een schoorsteen die voor andere doeleinden wordt gebruikt.

Gebruik zonder schoorsteenaansluiting (Met koolstofffilter)

Verwijder de aluminiumfilters.

Zet de schakelaar in de RECYCLING stand (Figuur 2). In dit geval moet een koolstofffilter in de afzuigkap worden geplaatst. Plaats de koolstofffilter nadat u deze verkregen hebt in de juiste opening (Figuur 4) en zet vast via de bevestigingsknop.

Plaats de aluminiumfilters terug.

Trek de stekker van het apparaat uit het stopcontact, zet de schakelaar uit of schakel de zekering uit van de afzuigkap.

Aluminium Filter

Deze filter dient om de oliedeeltjes uit de lucht vast te houden. Het is aan te raden om de filter bij gewoon gebruik elke maand te reinigen. Verwijder daarvoor eerst de aluminium filters.

Plaats de filters in water met een wasmiddel, spoel en droog de filters. Plaats de filters daarna terug op hun plaats. Tijdens het wassen kan een kleurwijziging optreden. Dit is normaal en u hoeft de filter daarvoor niet te vervangen.

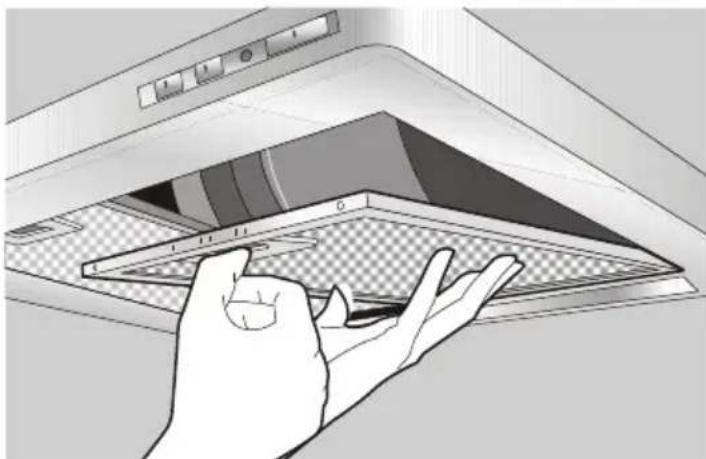

Het demonteren van de aluminium filters

1. Duw de vergrendeling van de aluminiumfilter naar voor.

2. Laat zachtjes zakken en trek naar voor. Anders kunt u de filter buigen. (Figuur 7)

Plaats terug op zijn plaats door de stappen hierboven in omgekeerde volgorde toe te passen.

Koolstofffilter (gebruik zonder schoorsteen)

Deze filter verwijdert de kookgeuren.

Opgepast: De koolstofffilter kan niet worden gewassen.

Bij normaal gebruik moet de koolstofffilter elke 4 maanden worden vervangen.

U kunt tegen betaling de koolstofffilter verkrijgen bij een door Beko erkend servicepunt. (Raadpleeg pagina 6).

DEEL 4: Het gebruik van uw afzuigkap.

Uw afzuigkap wordt bediend via een bedieningspaneel, dat zich op het voorpaneel bevindt en schuifknoppen bevat.

Uw afzuigkap heeft drie snelheidsinstellingen:

1 ^ste positie: lichte afzuigkracht
2^de positie: gemiddelde afzuigkracht
3^de positie: sterke afzuigkracht
0-stand: De motor werkt niet, er is geen afzuiging.

Note: Pmerking: De motor moet in de open positie staan voor gebruik van de motorposities van de modellen DUS 2042 X en DUS 5042 X.

Functies op de knoppen

DUS 2040 X DUS 2042 X / DUS 5042 X

Verlichtingslamp:

U kunt de lamp in- en uitschakelen onafhankelijk van de motor via de lampschakelaar op het bedieningspaneel.

DEEL 5: Informatie met betrekking tot de onderhoudsreiniging en het transport.

Onderhoud en reiniging

1. Trek de stekker uit het stopcontact voor u met het reinigen begint. Besteed aandacht aan de reinigingsproducten die u zult gebruiken zodat ze geen deeltjes bevatten die de geverfde oppervlakken of deze uit roestvrij staal kunnen krassen. Gebruik crèmes of vloeibare reinigingsmiddelen.
2. Probeer uw afzuigkap te reinigen vooral na het bereiden van braadgerechten.
3. Reinig uw afzuigkap met behulp van een doek die bevochtigd werd in warm water of in water met een wasmiddel. U kunt de reinigingsproducten gebruiken die te koop zijn maar volg de instructies van de fabrikant van deze producten. Gebruik echter geen schuurmiddelen.

Reiniging van de verlichtingslamp

Er is 1 lamp van 40 W in uw DUS 2040 Xmodel afzuigkap en er zijn 2 lampen van 40 W in uw DUS 2042 X en DUS 5042 X modellen afzuigkappen. U kunt de lampen verwijderen en vervangen door het paneel met gaten te openen in de modellen DUS 2040 X, DUS 2042 X en DUS 5042 X.

DUS 2040 X DUS 2042 X / DUS 5042 X

In geval van transport:

1. Verplaats de afzuigkap in zijn originele verpakking en volg de transportinstructies op de doos.
2. Kleef het schermglas met tape vast aan het paneel met gaten om beweging tijdens het transport te vermijden indien u de originele verpakking niet meer bezit.
3. Neem voorzorgsmaatregelen tegen schade aan het glas of de geschilderde delen.
4. Houd het product in zijn normale positie tijdens het transport.
