Producttype	Multifunctionele Thuisfitness
Merk	Joy Sport
Model	Basic Pro
Afmetingen (ongeveer)	150 x 80 x 200 cm
Gewicht (ongeveer)	80 kg
Maximaal gebruikersgewicht	120 kg
Materiaal	Stalen frame, rubberen kussens
Montage vereist	Ja (gedetailleerde handleiding inbegrepen)
Hoofdoefeningen	Beenstrekking, armcurl, borstpers, pec-deck, schouderpers
Gewichtenstapel	Plaatbelast; geschat max 50 kg
Veiligheidskenmerken	Rubberen doppen, veilige bouten, bumperkussens
Onderhoud	Smeer bewegende delen; controleer bouten regelmatig
Garantie	12 maanden (productiefouten)
Importland	Nederland (Fitness-Import)

Veelgestelde vragen - Basic Pro Joy Sport

Hoe lang duurt de montage van de Joy Sport Basic Pro?

De montage duurt normaal gesproken 2–3 uur met twee personen. De handleiding bevat stapsgewijze diagrammen en gelabelde onderdelen.

Welke gereedschappen zijn nodig voor de montage?

De benodigde gereedschappen zijn inbegrepen in de verpakking (inbussleutels, moersleutels). Voor sommige onderdelen heeft u mogelijk een rubberen hamer nodig.

Wat is het maximale draagvermogen van de Basic Pro?

Het maximale gebruikersgewicht is 120 kg. De gewichtenstapel kan tot ongeveer 50 kg aan platen dragen (niet inbegrepen).

Wordt het apparaat geleverd met gewichtsplaten?

Nee, de Basic Pro wordt geleverd zonder gewichtsplaten. U moet standaard gewichtsplaten met een gat van 1 inch apart aanschaffen.

Hoe onderhoud ik de Joy Sport Basic Pro?

Smeer regelmatig de geleidestangen en bewegende delen met siliconenspray. Controleer elke maand alle bouten en moeren op vastheid. Veeg de kussens na gebruik af.

Welke oefeningen kan ik op dit apparaat doen?

U kunt beenstrekkingen, armcurls, borstpers, pec-deck flies en schouderpers uitvoeren. De verstelbare zitting en armposities bieden meerdere variaties.

Is de Basic Pro geschikt voor commerciële sportscholen?

Het is ontworpen voor thuisgebruik. Voor commercieel gebruik raden wij zwaardere modellen aan. De garantie dekt alleen thuisgebruik.

Wat is de garantieperiode?

De garantie is 12 maanden vanaf de aankoopdatum tegen fabricage- en materiaalfouten. Normale slijtage valt niet onder de garantie.

Kan ik de zitting en rugleuning verstellen?

Ja, de zitting is in hoogte verstelbaar en de rugleuning kan in verschillende posities worden gezet met de drukpenn en bouten.

Hoe neem ik contact op met de klantenservice voor vervangende onderdelen?

Neem contact op met uw dealer of de importeur: Fitness-Import, Timmermannsweg 46, 5813 AP Ysselsteyn, Nederland, of e-mail [e-mail].

GEBRUIKSAANWIJZING Basic Pro Joy Sport

Wij feliciteren u met de aankoop van dit JOY SPORT product.

Tevens wensen wij u veel sportplezier toe met uw goede keuze.

Volg aandachtig de montage handleiding.

Mocht u nog vragen hebben dan helpen wij u graag verder.

Garantie,

Deze garantie geldt gedurende 12 maanden voor elke fabricagefout aan uw JOY SPORT product die door een JOY SPORT dealer werd verkocht.

Wanneer u garantie claimt bied JOY SPORT de mogelijkheid om naar eigen goeddunken het defecte apparaat of het betreffende onderdeel te herstellen of te vervangen.

De transportkosten van en naar onze werkplaats worden uitgesloten van deze garantie, en zijn dus voor rekening van de bezitter van het product.

Wanneer u aanspraak wenst te maken op garantie gaat u met het aankoopbewijs naar de dealer waar u uw product heeft gekocht.

De dealer zal uw claim dan verder afhandelen.

Garantie uitsluitingen,

De garantie geldt niet voor: de normale slijtage, de gevolgen van een ondeskundige handeling, of beschadiging door de koper of door derden zelf, en defecten die aan extreme omstandigheden te wijten zijn.

De garantie kan ook niet worden geclaimd wanneer de originele constructie of uitrusting werd gewijzigd, of wanneer geen originele JOY SPORT onderdelen voor de reparatie werden gebruikt.

De fabrikant kan niet verantwoordelijk gesteld worden voor schade, verlies of kosten, direct of indirect ten gevolg van gebruik van dit apparaat.

Fitness-Import

Timmermannsweg 46

Onderdelen overzicht.

Onderdelenlijst.

NR.	Naam en Specificatie Aantal.	NR.	Naam en	Specificatie Aantal.
1	Hoofdframe	1	39	Plastic bus	6
2	Gewichtsgeleiders	2	40	Ronde busje	4
3	Linker Frame	1	41	Afdichtdop (50 mm)	10
4	Rechter Frame	2	42	Rubberen bescherming
5	Gewichtspen	1	43	Hand pijp	2
6	Bovenste gewichtplaat	1	44	Gewichtsstang	1
8	Gewichtsplaat	7	45	Afdichtdop (38 mm)	2
9	Rubber dopje	2	46	Pen	1
10	Verticaal frame	1	47	Pen	1
12	Horizontaal frame	1	48	M10 * 45mm	9
13	Zit frame	1	49	M12 * 75mm	1
14	Been curl	1	50	M10 * 75mm	10
15	Steunarm butterfly	1	51	M10 Moer	2
16	Linker butterfly	1 52		M8 * 45mm	1
17	Rechter butterfly	1	53	M10 * 70mm	3
18	Butterfly blokkering	1	54	M10 * 25mm	6
19	Zitting	1	55	OD48mm * ID13mm Ring	1
20	Rug zitting	1	57	M8 * 65mm	5
21	Enkele katrolsteun	2	59	M8 * 15mm	4
22	Dubbele katrolsteun (A)	1	60	M12 Borgmoer	1
23	Dubbele katrolsteun (B)	1	61	M16 Borgmoer	4
24	Kabel (2350 mm)	1 62	M10 * 35mm 2
25	Kabel (3750 mm)	1	63	M10 Borgmoer	24
26	Kabel (2750 mm)	1	64	M8 Borgmoer	4
27	Ketting	2	65	M16 Ring	4
28	Beschermingshoes (Pac deck)	2	66	M12 Ring	2
29	Beschermingshoes (Leg curl)	4	68	M10 Ring	54
30	Bovenste trekbar	1	69	M8 Ring	14
31	Onderste trekbar	1	70	Rubberen afdichting	2
32	Leg curl stang	2	71	Bus	6
33	Katrol	12	72	Stalen plaat	2
35	Haak	4	73	Enkel band	1
36	Handgrip (127 mm)	8	74	Bescherming	2
37	Rubberen aanslag	1	75	Rubberen hoek	2
38	Ronde bus	1

STAP 1

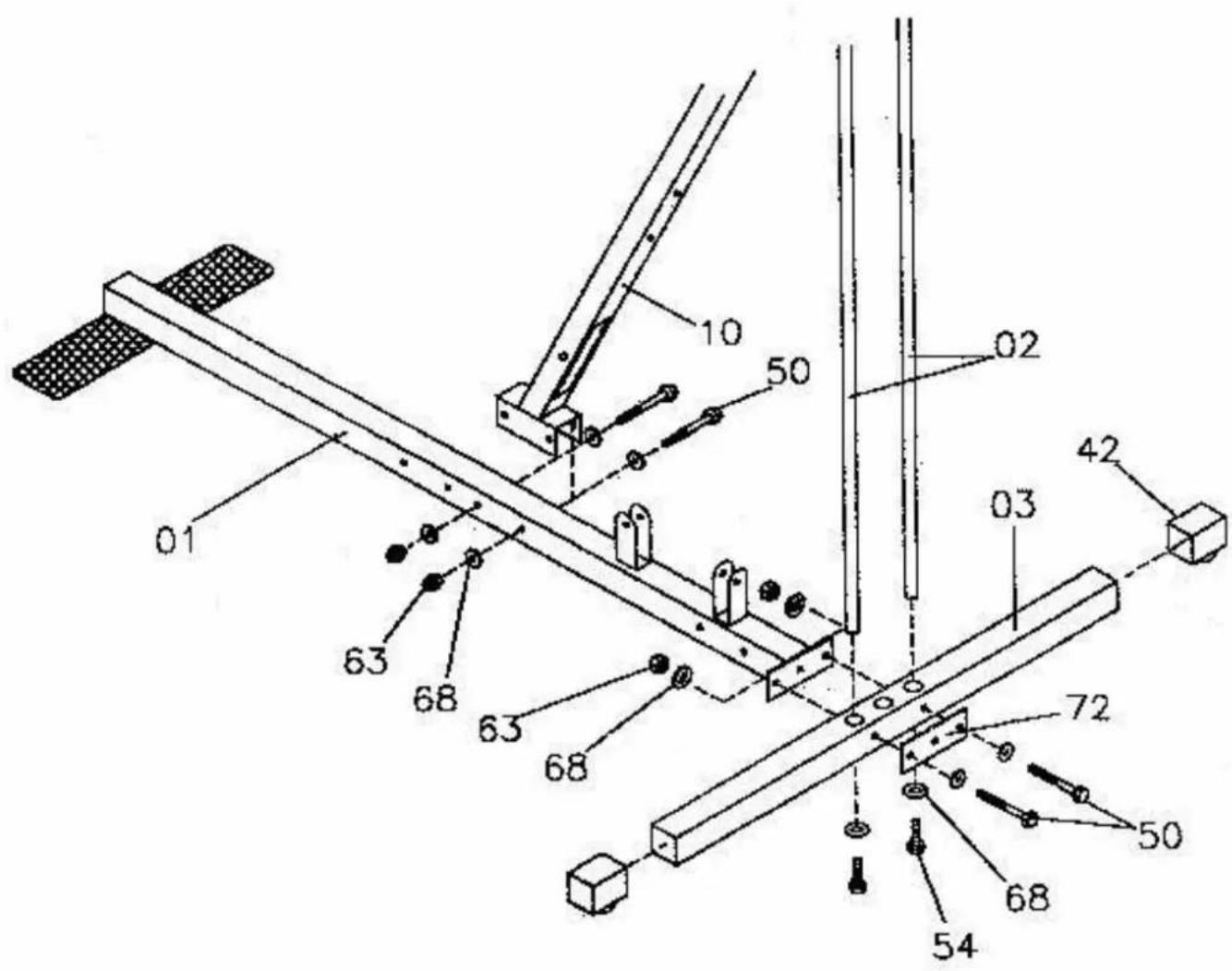

1. Plaats de rubberen bescherming (42) op het linker frame (3).
2. Plaats de gewichtgeleider (2) in het linker frame (3).
3. Monteer het hoofdframe (1) vast aan het linker frame (3).
4. Monteer het verticale frame (10) vast aan het hoofdframe (1).

1. Plaats de rubberen dop (9) over de gewichtgeleiders (2).

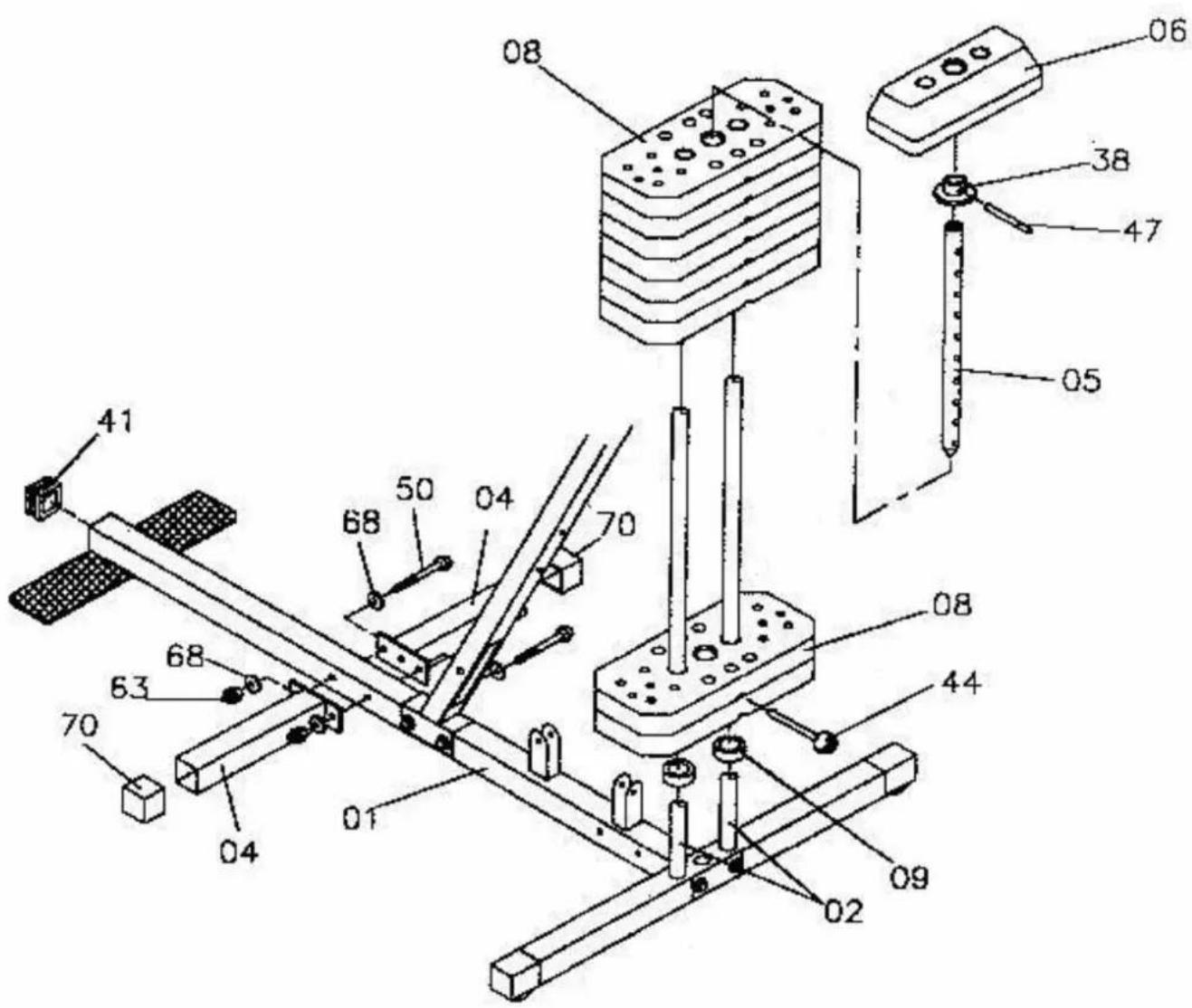

2. Schuif nu eerst de 7 gewichtsplaten (8) Bevestig daarna de gewichtspen (5) zoals aangegeven op de tekening hieronder en plaats daarna de bovenste gewichtsplaat (6) over de gewichtsgeleider (2).
3. Monteer de 50mm afdichtdop (41) in de voorkant van het hoofdframe (1).
4. Monteer de rubberen afdichting (70) op de twee rechter frames (4).
5. Monteer nu de twee rechter frames (4) aan het hoofdframe (1) zoals aangegeven op de tekening hieronder.

1. Monteer de 50mm afdichtdoppen (41) in het horizontale frame (12).

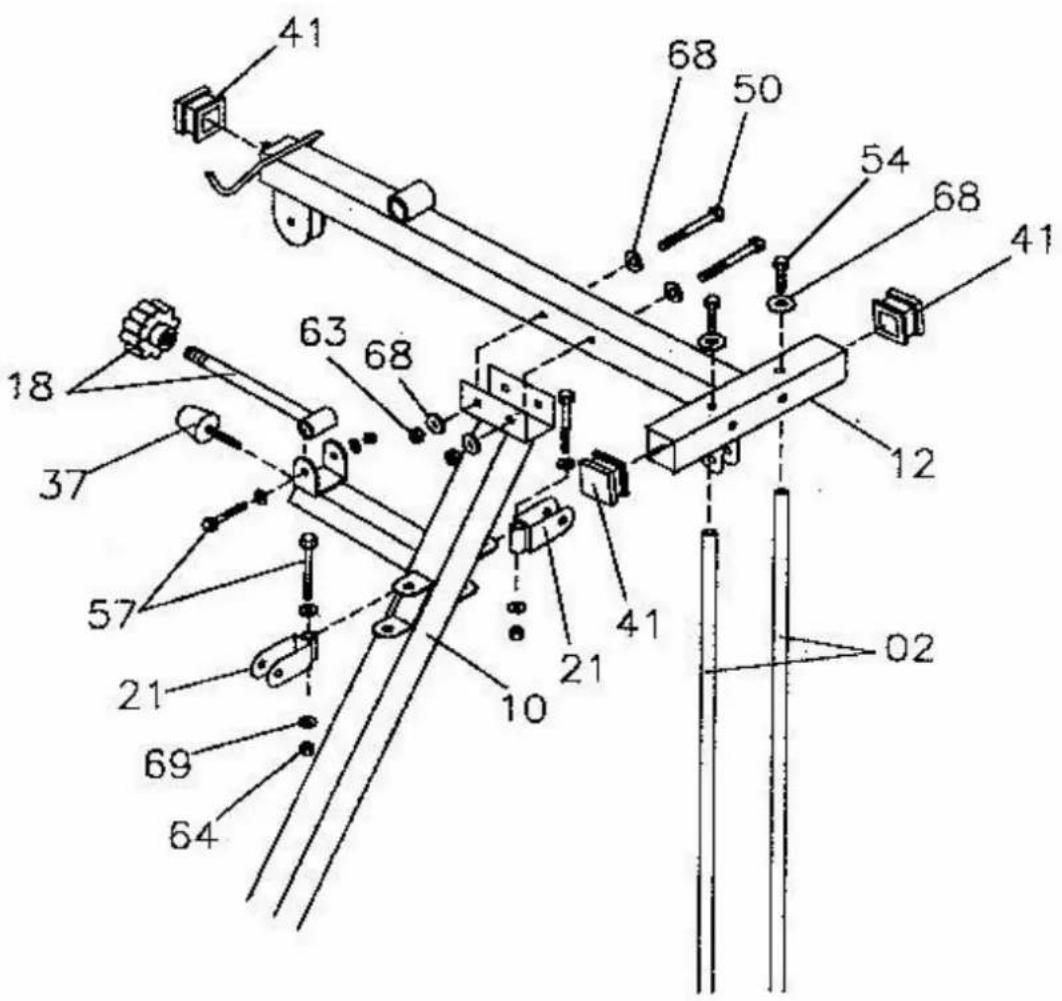

2. Monteer het horizontale frame (12) op het verticale frame (10) en monteer de gewichtsgeleiders (2) in het horizontale frame (12) zoals aangegeven op de tekening hieronder.
3. Monteer de rubberen aanslag (37) op het verticale frame (10).
4. Monteer de enkele katrolsteun (21) op het verticale frame (10) gebruik hiervoor een M8* 65mm (57) met een M8 Ring (69) en een M8 Borgmoer (64).
5. Monteer nu de butterfly blokkereing (18) op het verticale frame (10) gebruik hiervoor een M8* 65mm (57) met een M8 Ring (69) en een M8 Borgmoer (64).

STAP 4

1. Monteer de 50mm afdichtdoppen (41) in de beencurl (14).
2. Monteer het zit frame (13) op het verticale frame (10) Gebruik hiervoor M10*75mm (50), M10 borgmoeren (63) en M10 ringen (68) zoals aangegeven in de tekening hieronder.
3. Monteer nu de beencurl (14) aan het zit frame (13).
4. Monteer de rugzitting (20) op het verticale frame (10).
5. Monteer de zitting (19) op het zit frame (13).
6. Monteer de leg curl stangen (32) in de beencurl (14).
7. Monteer de beschermhoes (29) over de leg curl stang (32).
8. Monteer de ronde busjes (40) in de leg curl stangen (32).

1. Monteer de 50mm afdichtdoppen (41) in de steunarm butterfly (15).
2. Monteer de bussen (71) in de steunarm butterfly (15) zoals aangegeven op de foto hieronder.

STAP 6

1. Monteer de steunarm butterfly (15) op het horizontale frame (12) gebruik hiervoor de pen (46) en de bussen (71), ringen (65 en borgmoeren (61) zoals aangegeven in de tekening hieronder.
2. Monteer de beschermhoes (28) over de linker en rechter butterfly (16 & 17).
3. Monteer de handpijp (43) en de handgrip (36) op de linker en rechter butterfly (16 & 17) zoals aangegeven op de tekening hieronder
4. Monteer de linker en rechter butterfly (16 & 17) aan de steunarm butterfly (15) zoals aangegeven op de tekening hieronder.

Onderdelen overzicht.

			[X4	[0
06	08	09
13	14	15		[D
1°	19	20	21	[CT
23	24	25	26
28	29		31	[Y
33	35	36	37	[CK8
39	40mm	41	42	[YF
44	45
49M12X75mm	50M10X75mm	51[TH7]M10	52[3450]M8X45mm	[581...]
54[A068]M10X25mm	55[XTBD]ø48xø13x3t	57[TR4C]M8X65MM	59[OTZY]M8X15mm	[YHC6, TOW2]
61[25V0]M16	62[X0T2]M10X35mm	63M10	64[76CS]M8
66M12	68M10	69[NTN0]M8	70[680C]	[X7G
72[ZW2C]	73	74[CTY0]	75

Part list.

NR.	Name and spec. Pcs. NR.	Name and spec.		Pcs.
1	Main base	1	39	Plastic bushing	6
2	Guide rod	2	40	1" Round end cap	4
3	Left base	1	41	50mm Square end cap	10
4	Right base	2	42	Rubber end cap
5	Selector shaft	1	43	Handle pipe	2
6	Top plate	1	44	Pin for weight stack	1
8	Weight stack	7	45	38mm Square end cap	2
9	Rubber dount	2	46	Press bar shaft	1
10	Vertical beam	1	47	Quick pin	1
12	Top cross beam	1	48	M10 * 45mm Hex bolt	9
13	Seat assembly unit	1	49	M12 * 75mm Hex bolt	1
14	Leg extension/Arm curl bar	1	50	M10 * 75mm Hex bolt	10
15	Press bar	1	51	M10 Nut	2
16	Left pec deck arm	1 52		M8 * 45mm Hex bolt	1
17	Right pec deck arm	1	53	M10 * 70mm Hex bolt	3
18	Press pin	1	54	M10 * 25mm Hex bolt	6
19	Seat	1	55	OD48mm * ID13mm Washer	1
20	Back seat	1	57	M8 * 65mm Hex bolt	5
21	Pully block	2	59	M8 * 15mm Hex bolt	4
22	Floating pulley block (A)	1	60	M12 Nylon nut	1
23	Floating pulley block (B)	1	61	M16 Nylon nut	4
24	Cable (2350 mm)	1 62	M10 * 35mm Hex bolt 2
25	Cable (3750 mm)	1 63	M10 Nylon nut 24
26	Cable (2750 mm)	1	64	M8 Nylon nut	4
27	Chain	2	65	M16 Washer	4
28	Pec deck pad	2	66	M12 Washer	2
29	Leg extension / Curl pad	4	68	M10 Washer	54
30	Lat bar	1	69	M8 Washer	14
31	Curl bar	1	70	Rubber cap	2
32	Pad holder	2	71	Oil busing	6
33	Pulley	12	72	Steel plate	2
35	Chain hook	4	73	Ankle strap	1
36	Hand grip (127 mm)	8	74	Square cap 26 * 38mm	2
37	Rubber bumper	1	75	Buffer 40* 40mm	2
38	1" Round bushing	1
