Type product	Autoradio met CD-speler
Merk	JVC
Model	KD-SH1000
Afmetingen (installatie)	182 mm × 52 mm × 162 mm (B × H × D)
Afmetingen (paneel)	188 mm × 58 mm × 11 mm (B × H × D)
Gewicht	ca. 1,7 kg (exclusief accessoires)
Voeding	14,4 V gelijkstroom (11 V – 16 V toelaatbaar), negatieve aarding
Maximaal uitgangsvermogen	50 W per kanaal (voor/achter)
Continu uitgangsvermogen (RMS)	19 W per kanaal in 4 Ω, 40 Hz – 20 kHz, ≤0,8% THD
Lastimpedantie	4 Ω (4 Ω – 8 Ω toelaatbaar)
Frequentiebereik tuner FM	87,5 MHz – 108,0 MHz
Frequentiebereik tuner AM	522 kHz – 1 620 kHz (MG) / 144 kHz – 279 kHz (LG)
Ondersteunde media	CD, CD-R/RW, SD-kaart (FAT12/16, 8 MB – 512 MB), USB-geheugen (FAT12/16/32, <4 GB)
Ondersteunde audiobestandsformaten	MP3 (32-320 kbps), WMA (8-320 kbps)
Equalizer	9-bands grafische EQ of 3-bands parametrische EQ
DSP-functies	Theater, Hall, Club, Dome, Studio, V.Cancel (karaoke), Defeat
RDS-functies	PTY, TA, netwerkvolgen, radiotekst
Afstandsbediening	Ja (RM-RK300, met lithium-knoopbatterij CR2025)
Aansluitingen	USB-ingang (voorpaneel), LINE IN, CD-wisselaar, DAB-tuner (optioneel)
Veiligheid	Laserklasse 1, demping bij volume, uitschakeling bij oververhitting

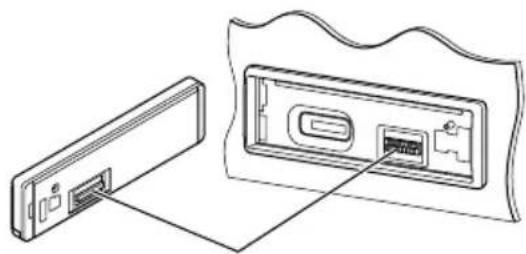

Onderhoud	Reinig aansluitingen met alcohol; lenscondensatie voorkomen; discs reinigen van binnen naar buiten
Gebruiksaanwijzing	171 pagina's, PDF downloadbaar (NL, DA, FI, SV, EN, etc.)

Veelgestelde vragen - KD-SH1000 JVC

Hoe schakel ik de displaydemonstratie uit?

Ga naar het PSM-menu (druk op MENU, kies PSM) en selecteer Demo. Kies vervolgens Off om de demonstratie uit te schakelen. Zie pagina 8 van de handleiding.

Welke soorten discs kan ik afspelen?

Deze autoradio speelt CD, CD-R en CD-RW af in audio-CD- of MP3/WMA-formaat. Let op: gebruik alleen afgeronde discs. DualDiscs worden niet ondersteund voor de niet-DVD-kant.

Hoe stel ik de klok in?

Druk op MENU, kies PSM, ga naar Clock H (uur) en Clock M (minuut). Stel de waarden in met de regelschijf. U kunt ook 24- of 12-uursweergave kiezen via 24H/12H.

Waarom wordt er geen geluid weergegeven?

Controleer of het volume niet op 0 staat of demping actief is (ATT). Controleer de luidsprekerverbindingen. Als er 'Connect Error' verschijnt, verwijder dan het bedieningspaneel en reinig de aansluitingen.

Kan ik een USB-stick aansluiten?

Ja, sluit een USB-geheugen aan op de USB-ingang aan de voorkant. De radio ondersteunt FAT12/16/32-formaten en MP3/WMA-bestanden tot 4 GB. De weergave start automatisch.

Hoe bedien ik een iPod of DAB-tuner?

Voor iPod: sluit de KS-PD100 adapter aan op de CD-wisselaarpoort. Voor DAB: gebruik de KT-DB1000 tuner. Zet de externe ingang op 'Changer' in het PSM-menu (Ext In). Raadpleeg de aparte installatiehandleiding.

Wat betekent 'TA' op het display?

TA staat voor Verkeersinformatie (Traffic Announcement). Als de TP-indicator oplicht, is TA-standby actief. De radio schakelt tijdelijk over naar verkeersinformatie. Druk op T/P om deze functie te activeren of te deactiveren.

Hoe verwijder ik een vastzittende CD?

Druk op de uitwerpknop (▲). Werkt dat niet? Gebruik de geforceerde uitwerpfunctie: houd de ▲/⇌ toets ingedrukt terwijl u de stroom uitschakelt en weer inschakelt. Zorg dat er geen SD-kaart of USB-stick is aangesloten.

Wat zijn de DSP-functies en hoe stel ik ze in?

DSP biedt akoestische effecten zoals Theater, Hall, Club, en V.Cancel (karaoke). Druk op MENU, kies DSP, selecteer een effect en stel het niveau in. Annuleren door Defeat te kiezen.

Hoe reset ik de autoradio?

Druk met een dun voorwerp (bijv. een paperclip) op de resetknop op het bedieningspaneel. Dit wist alle instellingen. Als het display 'Push Reset' toont, voer dan een reset uit zoals beschreven op pagina 2 van de handleiding.

GEBRUIKSAANWIJZING KD-SH1000 JVC

Zie bladzijde 8 voor het annuleren van de displaydemonstratie.

Bijzonderheden over de installatie en aansluiting van het apparaat vindt u in de desbetreffende handleiding.

Hartelijk dank voor de aanschaf van dit JVC-product!

Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

BELANGRIJK VOOR LASERPRODUKTEN

1. KLASSE 1 LASERPRODUKT

2. VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.

3. VOORZICHTIG: Zichtbare en onzichtbare laserstraling indien open en interlock defect of buiten werking gesteld. Voorkom directe blootstelling aan de straal.

4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL OP BUITENKANT VAN TOESTEL AANGEBRACHT.

CAUTION: Visible and invisible laser radiation when open and interlock tailed or defeated. AVOID DIRECT EXPOSURE TO BEAM. (e)

ADVARSEL: Synlig og usynlig laserstråling när maskinen er åben eller interlocken feijet. Undgå direkte eksponering till stråling. (d)

VARNING: Synlig och osynlig laserstråning när den öppnas och spärren är urkoppiad. Betrakta ej strålen. (s)

VARO: Avatlaessa ja suojalukhus ohirtuna tai vialloena olet attlina näkyväle ja näkymäthämälle laserställylle. Vällä säben kohdistumista suoraan lseesi (t)

Waarschuwing:

Voorkom ongelukken en kijk derhalve beslist goed recht-vooruit wanneer u de receiver tijdens het autorijden moet bedienen.

Let op met het instellen van het volume:

Discs produceren in vergelijking met andere bronnen weinig ruis. Verlaag het volume alvorens een disc af te spelen, zodat beschadiging van de luidsprekers door een plotselinge verhoging van het uitgangsniveau wordt voorkomen.

Opmerking:

Het displayvenster van deze receiver is met nauwkeurig-luisterende onderdelen gefabriceerd, maar heeft echter een klein aantal ineffectieve beeldpunten. Dit is onvermijdelijk en duidt niet op een defect.

Voor de veiligheid is een genummerde identificatiekaart bij het apparaat geleverd. Het identificatienummer is tevens op de behuizing van het apparaat gedrukt. Bewaar de kaart op een veilige plaats. Deze kaart is belangrijk voor identificaatie indien het apparaat is gestolen.

Het apparaat terugstellen

- De door u gemaakte instellingen worden tevens gewist.

Geforceerd verwijderen van een disc

- Indien een SD-kaart is geplaatst, moet u deze SD-kaart eerst uitwerpen (zie bladzijde 14).

1

- Stel de receiver terug indien dit niet werkt. - Wees voorzichtig en zorg dat de disc niet valt bij het verwijderen.

Meer over deze gebruiksaanwijzing

• De bediening met de toetsen worden voornamelijk met de afbeeldingen in de volgende tabel uitgelegd.
• Bepaalde gerelateerde tips en opmerkingen worden bij "Meer over deze receiver" (zie bladzijden 34 – 38) beschreven.

	Druk kort.
	Druk herhaaldelijk.
		van deze.
		vervolgens op Ⓑ.
	Houd ingedrukt totdat de gewenste functie is geactiveerd.
	Houd beide toetsen tegelijkertijd ingedrukt.

De volgende markeringen worden gebruikt en verwijzen naar...

: Bediening voor de ingebouwde CD-speler.

: Bediening voor de CD-wisselaar.

: Bediening van de SD-speler.

: Bediening voor extern USB-geheugen.

Denk aan de veiligheid...

• Zet het volume onder het rijden niet te hard. Dit is gevaarlijk, omdat u de geluiden buiten de auto niet meer hoort.
• Zet de auto stil voordat u ingewikkelde handelingen met het apparaat gaat verrichten.

Temperatuur binnen de auto...

Als de auto gedurende lange tijd in de kou of in de warmte heeft gestaan, mag u het apparaat pas gebruiken nadat de temperatuur in de auto weer normaal waarden heet bereikt.

INHOUD

Bedieningspaneel 5

Afstandsbediening — RM-RK300 ...... 6

Starten .... 7 Basisbediening .... 7

Bediening van de radio 8

Bediening voor FM RDS .... 11 Opzoeken van uw favoriete FM RDS-programma .... 11

Bediening voor disc/SD-kaart/ USB-geheugen 14

Afspelen van een disc in de receiver 14
Afspelen van discs in de CD-wisselaar 14
Weergave van een SD-kaart 14
Weergave van USB-geheugen 15

Geluidsinstellingen .... 18 Kiezen van de DSP-functies (DSP) .... 18 Gebruik van de equalizer—EQ .... 19 Activeren van crossover-netwerk .... 21 Instellen van de geluidsfuncties—SEL .... 21

Algemene instellingen — PSM ...... 23

Invoeren van een titel 26

Bediening voor iPod®/D.speler ...... 27

Bediening voor de DAB-tuner 29

Bediening voor andere externe componenten 33

Onderhoud 33

Meer over deze receiver 34

Oplossen van problemen 38

Verwijderen/bevestigen van het bedieningspaneel

Verwijderen...

Veranderen van de hoek van het bedieningspaneel

Met gebruik van de afstandsbediening

Let op:

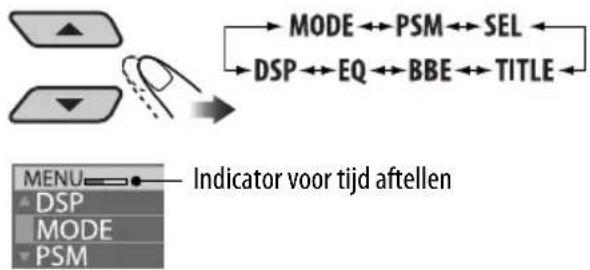

Oproepen van de diverse menu's

Het hoofdmenu is onderverdeeld in zeven menu's (MODE, PSM, SEL, TITLE, BBE, EQ, DSP).

- Het menuscherm verdwijnt indien u gedurende ongeveer 5 seconden geen bediening uitvoert.

1 MENU

2 Kies het gewenste menu.

3 Roep het gekozen menu op.

- Druk herhaaldelijk op BACK om terug te gaan naar het voorgaande scherm of het MENU scherm te verlaten.

4 Volg de aanwijzingen op het scherm.

- Druk op MENU om terug naar het MENU scherm te gaan.

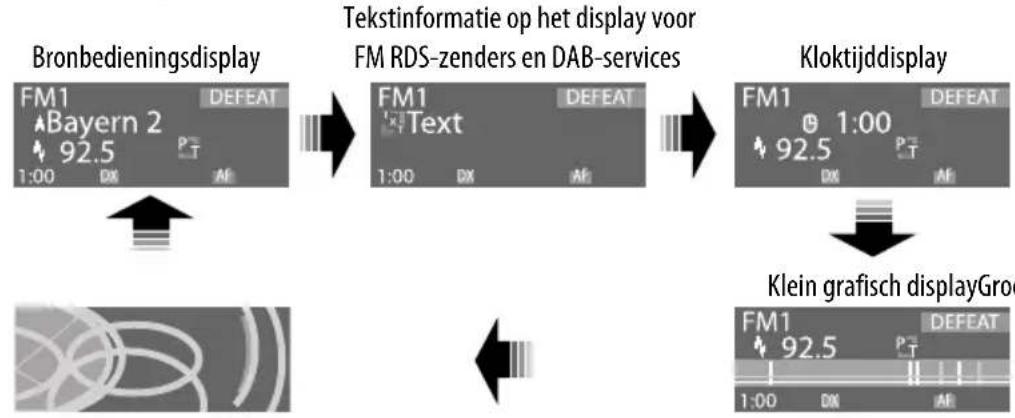

Veranderen van display-informatie en patronen

Bijv.: Indien tuner als bron is gekozen

Bedieningspaneel

Namen van onderdelen

1 BAND toets

2 SOURCE toets

3 • Regelschijf

• POWER/ATT (demping)/ENTER toets

4 MENU toets

5 ▲ (omhoog) / ▼ (omlaag) toetsen

6 Displayvenster

7 DISP (display) toets

8 USB (Universal Serial Bus) ingangsaansluiting

9 T/P (verkeersinformatie/programmatype) toets

10 ▲ (uitwerp) / ⇌ (hoek) toets

11 |◀◀ √/▶▶| ▲oetsen

12 Afstandsbedieningssensor Stel de afstandsbedieningssensor NIET aan schel licht bloot (directe zonlicht of lamplicht).

13 BACK toets

14 Terugsteltoets

15 (bedieningspaneel ontgrendel) toets

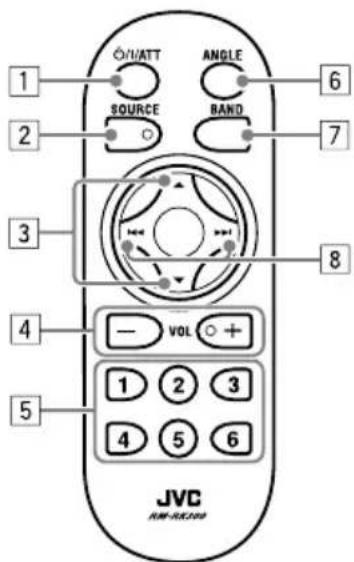

Afstandsbediening — RM-RK300

Plaatsen van de lithium-knoopbatterij (CR2025)

Gebruikke batterijen:

Niet weggooien, maar inleveren als KCA.

Richt de afstandsbediening direct naar de afstandsbedieningssensor op het toestel. Zorg dat er geen voorwerpen het signaalpad blokkeren.

Waarschuwing:

• Plaats geen andere batterij dan een CR2025 of gelijkwaardige batterij; een verkeerde batterij kan namelijk ontploffen.
• Voorkom ongelukken en bewaar de batterij derhalve buiten het bereik van kleine kinderen.
• Voorkom dat de batterij oververhit, barst of een brand veroorzaakt:
• Laad niet op, sluit niet kort, demonteer niet en verwarm de batterij niet en gooi niet in een vuur.
• Bewaar de batterij niet met andere metalen materialen.
• Steek niet met een tangetje of dergelijk gereedschap in de batterij.
• Wikkel de batterij met band om en isoleer goed alvorens weg te gooien of langdurig op te slaan.

Let op:

De receiver heeft een functie voor bediening met de stuurafstandsbediening.

- Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.

Belangrijke onderdelen en functies

1 (staABy/aan/demping) toets

• Druk kort voor het inschakelen van de stroom of het dempen van het geluid wanneer de stroom reeds is ingeschakeld.
• Houd ingedrukt voor het uitschakelen van de stroom.

2 SOURCE toets

Voor het kiezen van de bron.

3 ▲ (omhoog) / ▼ (omlaag) toetsen

• Voor DAB: Veranderen van service.
- Voor MP3/WMA/SD/USB: Voor het veranderen van map.
- Tijdens weergave van een Apple iP8df een JVC D.speler:

- Gebruik ▼ voor het pauzeren/stoppen of hervatten van de weergave.

- Roep het hoofdmenu met ▲ op. (▲/▼/|◀◀/▶▶| werken nu als menukeuzetoetsen.)*

4 VOL (volume) + / - toetsen

Voor het instellen van het volume.

5 Cijfertoetsen

• Voor FM/AM/DAB: Druk voor het kiezen van voorkeurzenders (of services), of houd ingedrukt voor het vastleggen van een zender (of een service).

- Voor CD/CD-tekst: Voor het kiezen van fragmenten.

• Voor MP3/WMA/SD/USB:Voor het kiezen van mappen.
• Voor de CD-wisselaar: Voor het kiezen van discs.

6 ANGLE toets

Veranderen van de hoek van het bedieningspaneel.

7 BAND toets

Voor het kiezen van de golfband.

8 |◀◀ / ▶▶| toetsen

• Voor FM/AM/DAB: Druk voor het opzoeken van zenders (of ensembles), of houd ingedrukt voor het veranderen van frequentie.

- Voor een CD/CD-tekst/MP3/WMA/SD/USB: Druk voor het veranderen van fragment, of houd ingedrukt voor versnelde weergave in voor- en achterwaartse richting van een fragment.

• Tijdens weergave van een iPod of een D.speler (tijdens de menukeuzefunctie):

• Druk kort voor het kiezen van een onderdeel. (Druk vervolgens op ▼ om de keuze te bevestigen.)
• Houd ingedrukt om tegelijkertijd 10 onderdelen te verspringen.

* ▲ : Terugkeren naar het voorgaande menu.

▼ : Bevestigen van de keuze.

Starten

Activeren of annuleren van het crossovernetwerk (zie bladzijde 21) alvorens de stroom in te schakelen.

Basisbediening

1 Inschakelen van de stroom.

(of EXT-IN) → LINE-IN → (terug naar het begin)

* U kunt deze bronnen niet kiezen indien ze niet gereed staan of niet zijn aangesloten.

Voor FM/AM-tuner

Voor DAB-tuner

4 Instellen van het volume.

5 Stel het geluid naar wens in. (Zie bladzijden 18 - 22).

Vervolg op de volgende bladzijde

Snel dempen van het volume (ATT)Druk nogmaals om het geluid weer te herstellen.
Uitschakelen van de stroom

Basisinstellingen

- Zie tevens "Algemene instellingen — PSM" op bladzijden 23 – 26.

1 Roep het PSM menu op (zie bladzijde 4).

2

1 Annuleren van de displaydemonstratie

Kies "Demo" en vervolgens "Off".

2 Instellen van de klok

Kies "Clock H" (uur), en stel vervolgens het uur in.

Kies "Clock M" (minuut), en stel vervolgens de minuten in.

Kies "24H/12H" en vervolgens "24Hours" of "12Hours".

3 Voltooi de procedure.

Controleren van de huidige tijd wanneer de stroom is uitgeschakeld

Bediening van de radio

De gekozen golfband verschijnt.

Het zoeken stopt wanneer een zender wordt ontvangen.

Voor het eerder stoppen, drukt u nogmaals op dezelfde toets.

Handmatig op een zender afstemmen

In stap ③ hierboven...

1

2 Kies de gewenste zenderfrequentie.

Indien een stereo FM-uitzending slecht ontvangbaar is

1 Roep het MODE menu op (zie bladzijde 4).

3

0ff ←→ 0n

4 De-MO indicator licht op. De ontvangst is beter, maar het stereo-effect gaat verloren.

Om weer het stereo-effect te activeren, herhaalt u dezelfde procedure maar kiest u "Off" in stap 3. De MO indicator dooft.

Alleen afstemmen op FM-zenders met sterke signalen—LO (local)/DX (Distance-Extreme)

1 Roep het MODE menu op (zie bladzijde 4).

Er worden nu uitsluitend zenders met sterke signalen opgezocht.

Om weer op alle ontvangbare zenders af te stemmen, herhaalt u dezelfde procedure maar kiest u "DX" in stap 3. De LO indicator dooft en de DX indicator licht op.

Vastleggen van zenders in het geheugen

U kunt zes zenders voor iedere golfband vastleggen.

Automatisch vastleggen van FM-zenders —SSM (achtereenvolgend vastleggen van sterke zenders)

1 Kies de FM-golfband (FM1 - FM3) waarvan u een zender wilt vastleggen.

2 Roep het MODE menu op (zie bladzijde 4).

Lokale FM-zenders met sterke signalen worden opgezocht en automatisch voor de FM-golfband vastgelegd.

Handmatig vastleggen

Bijv.: Vastleggen van FM-zender op 92,5 MHz onder voorkeurnummer 4 van de FM1-golfband.

3 Roep het MODE menu op (zie bladzijde 4).

- Indien u ▲/▼ ingedrukt houdt, verschijnt de voorkeurzenderlijst (ga naar stap 6).

Vervolg op de volgende bladzijde

4

5

6

Kies een voorkeurnummer.

- U kunt naar de lijsten van andere FM-golfbanden gaan door de bedieningsschijf te draaien.

7

Leg de zender vast.

Met gebruik van de afstandsbediening Na het afstemmen op de vast te leggen zender...

Luisteren naar een voorkeurzender

1

2

Roep het MODE menu op (zie bladzijde 4).

3

4

5

Kies een voorkeurnummer.

- U kunt naar de lijsten van andere FM-golfbanden gaan door de bedieningsschijf te draaien.

Met gebruik van de afstandsbediening Kies het voorkeurnummer direct.

Bediening voor FM RDS

Wat u met RDS kunt doen

Met RDS (Radio Data System) kunnen FM-zenders behalve de normale programmasignalen, extra signalen uitsturen. Met RDS-data kan de receiver het volgende uitvoeren:

• Programmatype (PTY) zoeken (zie het volgende)
• Standbyontvangst van TA (Verkeersinformatie) en PTY (Programmatype) (zie bladzijden 12 en 24)
• Automatisch volgen van hetzelfde programma—Ontvangst van netwerk-volgen (zie bladzijde 13)
  • Programmazoeken (zie bladzijde 13)
• Ontvangst van de mededelingenservice—RDS-radiotekst (RT) (zie bladzijde 13)

Opzoeken van uw favoriete FM RDS-programma

U kunt uw favoriete programma opzoeken dat op dat moment wordt uitgezonden door eenvoudigweg de PTY-code te kiezen die met dat programma overeenkomt.

PTY-codes

NEWS (nieuws), AFFAIRS (actualiteiten), INFO (informatie), SPORT (sport), EDUCATE (educatief), DRAMA, CULTURE (cultuur), SCIENCE (wetenschap), VARIED (gevarieerd), POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS (klassiek), OTHER M (overige muziek), WEATHER (weer), FINANCE (financieën), CHILDREN (kinderen), SOCIAL (sociaal), RELIGION (religie), PHONE IN (binnenkomende telefoongesprekken), TRAVEL (reizen), LEISURE (recreatie), JAZZ (jazzmuziek), COUNTRY (country-muziek), NATION M (nationale muziek), OLDIES (gouwe ouwe), FOLK M (folkmuziek), DOCUMENT

1

De PTY-voorkeurlijst verschijnt.

② Kies een PTY-code.

- U kunt een van de PTY-codes (met inbegrip van de zes, naar wens vastgelegde voorkeurcodes, zie hiervoor het volgende gedeelte) kiezen.

3 Het zoeken van uw favoriete programma start.

Indien er een zender is die een programma van dezelfde PTY-code uitzendt, wordt op deze zender afgestemd.

Vastleggen van uw favoriete programmatypes

U kunt uw favoriete PTY-codes in de PTY-voorkeurlijst vastleggen.

2 Kies een PTY-code.

3 Roep de voorkeurlijst op.

4 Kies een voorkeurnummer.

Vervolg op de volgende bladzijde

5 Leg de instelling vast.

6 Vastleggen van andere PTY-codes onder andere voorkeurnummers.

Herhaal stappen 2 t/m 5.

7 Voltooi de procedure.

Gebruik van standbyontvangst

TA-standbyontvangst

Met TA-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar verkeersinformatie (TA).

Het volume verandert naar het hiervoor ingestelde TA-volumeniveau indien het huidige volumeniveau lager dan het hiervoor ingestelde niveau is (zie bladzijde 24).

- Indien een DAB-tuner is aangesloten, werkt standbyontvangst tevens voor het opzoeken van een DAB-service die verkeersinformatie uitzendt.

Activeren van TA-standbyontvangst

De TP (verkeersinformatie) indicator licht op of knippert.

• Indien de TP indicator is opgelicht, is TAstandbyontvangst geactiveerd.
• Indien de TP indicator knippert, is TA-standbyontvangst nog niet geactiveerd. (Dit is het geval indien u naar een FM-zender luistert die de voor TA-standbyontvangst vereiste RDS-signalen niet levert.)

Voor het activeren van TA- standbyontvangst, moet u op een andere zender (of DAB-service) afstemmen die wel de vereiste signalen levert. De TP indicator stopt te knipperen en blijft opgelicht.

Annuleren van TA-standbyontvangst

De TP indicator dooft.

PTY-standbyontvangst

Met PTY-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar uw favoriete PTY-programma.

- Indien een DAB-tuner is aangesloten, werkt standbyontvangst tevens voor het opzoeken van een DAB-service.

Voor het kiezen van uw favoriete PTY-code voor PTY-standbyontvangst, zie bladzijde 24. De PTY indicator licht op of knippert.

Activeren van PTY-standbyontvangst

1 Roep het MODE menu op (zie bladzijde 4).

3 Kies een van de PTY-codes.

4 Voltooi de procedure.

De PTY indicator licht op of knippert.

• Indien de PTY indicator is opgelicht, is PTY-standbyontvangst geactiveerd.
• Indien de PTY indicator knippert, is PTYstandbyontvangst nog niet geactiveerd. Voor het activeren van PTYstandbyontvangst, moet u op een andere zender afstemmen die deze signalen wel levert. De PTY indicator stopt te knipperen en blijft opgelicht.

Voor het annuleren van PTY- standbyontvangst, kiest u "Off" in stap 3. De PTY indicator dooft.

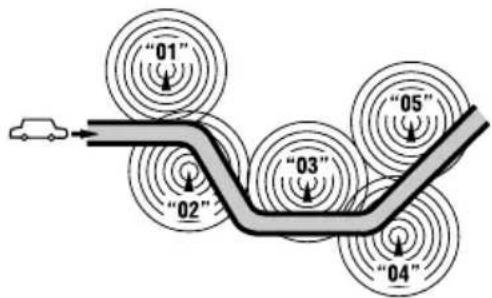

Volgen van hetzelfde programma—Ontvangst van netwerk-volgen

Indien u in een gebied rijdt waar de FM- ontvangst niet sterk genoeg is, zal de receiver automatisch op een andere FM RDS-zender van hetzelfde netwerk afstemmen, die mogelijk hetzelfde programma maar met sterkere signalen uitzendt (zie de afbeelding hieronder).

Programma A wordt op verschillende frequenties uitgezonden (01 – 05)

Ontvangst van netwerk-volgen is bij het verlaten van de fabriek geactiveerd. Voor het veranderen van ontvangst van netwerk-volgen, zie "AF-Reg" op bladzijde 24.

Automatisch kiezen van zenders - Programmazoeken

Normaliter wordt door een druk op een van de cijfertoetsen op de overeenkomende voorkeurzender afgestemd. Indien de signalen van een vastgelegde FM RDS-zenders echter niet sterk genoegd zijn, gebruikt dit toestel de AF-data voor het afstemmen op een andere frequentie waarop hetzelfde programma als van de oorspronkelijke voorkeurzender wordt uitgezonden.

• Het duurt even eer met gebruik van programmazoeken op een andere zender is afgestemd.
  • Zie tevens bladzijde 24.

Gebruik van de mededelingen-service—RDS-radiotekst (RT)

Wat is RDS-radiotekst?

RDS-radiotekst is een onderdeel van het RDS-datasignaal waarmee diverse tekstinformatie (bijv. programma-informatie, telefoonnummers, e-mail en web-adressen, informatie over artiesten/titels en nieuwsoverzichten) kan worden verstuurd. Radiotekst is een onderdeel van de RDS-uitzending.

Eén mededeling kan maximaal 64 tekens hebben.

De mededelingenservice is een extra service en niet alle zenders leveren deze service.

Nadat u op een zender heeft afgestemd die de mededelingenservice levert, wordt deze service automatisch ontvangen.

Tonen van RDS-radiotekst (RT) informatie

Tijdens het luisteren naar een zender die RT levert...

Het radiotekstscherm verschijnt op het display.

- Het radiotekstscherm verdwijnt tijdelijk wanneer u de receiver bedient.

Het laden van data duurt even. Tijdens het laden verschijnen "Loading" en een laad-aanduiding.

- Het percentage van het laden van data wordt bij benadering met de aanduidingen aangegeven.

Indien er geen tekstmededeling beschikbaar is, zal het bronbedieningsscherm in plaats van het tekstscherm verschijnen. Het tekstscherm zal dan echter later automatisch weer verschijnen zodra er een tekstmededeling is.

Bediening voor disc/ SD-kaart/USB-geheugen

Afspelen van een disc in de receiver

Alle fragmenten worden herhaald afgespeeld totdat u van bron verandert of de disc uitwerpt.

Stoppen van de weergave en uitwerpen van de disc

Note:

U kunt de disc niet uitwerpen indien er USB-geheugen is bevestigd. "Please Eject USB" knippert op het display. Verwijder in dat geval het USB-geheugen en druk vervolgens nogmaals op de ▲ / ⚪ toets.

Afspelen van discs in de CD-wisselaar

Alle discs in het magazijn worden herhaald afgespeeld totdat u van bron verandert.

- De weergave wordt tevens gestopt wanneer u het magazijn uitwerpt.

* U kunt de CD-wisselaar niet kiezen indien u de externe ingangsinstelling op "Ext In" heeft gesteld (zie bladzijde 25).

Weergave van een SD-kaart

Schakel de stroom uit alvorens het bedieningspaneel te verwijderen.

1

Druk de SD-kaart verder in de laadgleuf totdat u een "klik" hoort.

Voor het uitwerpen van de SD-kaart, drukt u nogmaals op de SD-kaart.

- Druk de SD-kaart voorzichtig in de gleuf (laat niet te snel los); de SD-kaart wordt anders weer uit het toestel geworpen.

3 Bevestigen van het bedieningspaneel.

4 • Het bedieningspaneel

keert naar de voorgaande stand terug.

De weergave start automatisch indien er fragmenten zijn opgenomen.

Weergave van USB-geheugen

Dit toestel kan in USB-geheugen opgeslagen MP3/WMA-fragmenten afspelen.

Alle fragmenten in het USB-geheugen worden herhaald afgespeeld totdat u van bron verandert.

- De weergave wordt tevens gestopt wanneer u het USB-geheugen verwijdert.

Trek het USB-geheugen recht uit het toestel om het te verwijderen.

Let op:

• Gebruik geen SD-kaart/USB-geheugen indien het een veilig besturen van het voertuig zou kunnen hinderen.
• Voorkom dat u belangrijke data verliest en maak derhalve een back-up van belangrijke data.

Indien een SD-kaart of USB-geheugen is geplaatst...

De weergave wordt gestart vanaf het punt waar hiervoor werd gestopt.

- Indien u een andere SD-kaart of USB-geheugen bevestigt, zal de weergave vanaf het begin starten.

Meer over MP3-fragmenten en WMA-fragmenten

MP3 en WMA "fragmenten" (de woorden "bestand" en "fragment" worden beiden gebruikt) zijn in "mappen" opgenomen.

Meer over de CD-wisselaar

Gebruik bij voorkeur de JVC MP3-compatibele CD-wisselaar met deze receiver.

• U kunt tevens een CD-wisselaar aansluiten die niet MP3-compatibel is. Met dergelijke toestellen kunt u echter geen MP3-discs afspelen.
• U kunt geen CH-X99, CH-X100 CD-wisselaar en CD-wisselaars uit de KD-MK serie met dit toestel gebruiken.
• U kunt geen WMA-disc met de CD-wisselaar afspelen.
• Op een CD-tekst opgenomen disctekstinformatie kan worden getoond indien een JVC CD-tekst compatibele CD-wisselaar is aangesloten.
• Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.

Snel voor- of achterwaarts in het fragment

Vervolg op de volgende bladzijde

Naar volgende of voorgaande fragmenten verspringen

Naar volgende of voorgaande mappen gaan (alleen voor MP3/WMA/SD/USB)

Voor MP3-fragmenten:

Voor WMA-fragmenten:

- Door de toetsen ingedrukt te houden, kunnen de dislijst ( ) en maplijst ( / \$) worden getoond. Zie het volgende gedeelte.

Andere belangrijke functies

Kiezen van een disc/map/fragment uit de lijst

- Deze functie is niet beschikbaar voor een audio-CD of een CD-tekst met "CD" als bron gekozen.

1 Roep het MODE menu op (zie bladzijde 4).

3 Kies een lijsttype.

*1 Alleen kiesbaar indien "CD-CH" als bron is gekozen.
*2 Verschijnt alleen voor MP3/WMA/SD/USB.

4 Bevestig de keuze.

De gekozen lijst verschijnt op het display.

- U kunt naar de andere lijsten gaan door de bedieningsschijf te draaien.

5 Kies een disc/map/bestand van de lijst.

Bijv.: Indien "Folder" in stap 3 is gekozen

Alleen voor MP3/WMA/SD/USB: Indien u de huidige disc/map kiest (op het scherm opgelicht), verschijnt de map-/ bestandslijst daarvan.

6 Start de weergave.

Met gebruik van de afstandsbediening

• Direct kiezen van disc ( )
• Direct kiezen van een fragment van een audio-CD of CD-tekst
• Direct kiezen van een MP3/WMA-map

Kiezen van nummer 1 - 6:

Kiezen van nummer 7 (1) - 12 (6):

Voor MP3/WMA-mappen:

De mappen moeten een 2-cijferig nummer aan het begin van de naam hebben—01, 02, 03, enz.

Vergrendelen van een disc

U kunt een disc in de lade vergrendelen zodat deze niet kan worden uitgeworpen.

1

- "No Eject" knippert en de disc kan niet worden uitgeworpen.

Voor het annuleren van de vergrendeling, moet u eerst controleren dat "Eject OK?" is gekozen en vervolgens dezelfde procedure herhalen.

- "Eject OK" knippert op het display.

Kiezen van de weergavefuncties

U kunt tegelijkertijd slechts één van de volgende weergavefuncties kiezen.

1 Roep het MODE menu op (zie bladzijde 4).

2 Kies een van de weergavefuncties.

3 Kies een van de volgende onderdelen (zie de volgende tabel).

4 Voltooi de procedure.

Intro Weergave van de eerste 15 seconden van...

Track : Alle fragmenten van de media die wordt afgespeeld. [ PRINT ]

Folder*1 : Eerste fragment van alle mappen van de media die wordt afgespeeld. [TINT]

Disc*2 : Eerste fragment van alle geplaatste discs. [QINT]

Off : Geannuleerd.

Herhalen Herhaalde weergave

Track : Het huidige fragment. [ ]

Folder ^*1 : Alle fragmenten van de huidige map. [TRPT]

Disc ^*2 : Alle fragmenten van alle geplaatste discs. [ORPT]

Off : Geannuleerd.

Willekeurig Willekeurige weergave

Folder ^*1 : Alle fragmenten van de huidige map en vervolgens de fragmenten van de volgende map, enz. [TENIO]

Disc : Alle fragmenten van de huidige disc. [ QNNIO ]

All*3 : Alle fragmenten van de geplaatste discs/media. [RIVRRC]

Off : Geannuleerd.

*1 Alleen tijdens weergave van media (MP3/WMA/SD/USB).

*2 Alleen met CD-CH als bron gekozen.

*3 Alleen met CD-CH, SD of USB als bron gekozen.

Geluidsinstellingen

Kiezen van de DSP-functies (DSP) ■

U kunt een beter akoestisch geluidsveld, zoals bijvoorbeeld in een bioscoop of grote zaal, voor uw muziek krijgen.

- De DSP-functie wordt op "Defeat" gesteld indien het crossover-netwerk (zie bladzijde 21) wordt geactiveerd.

DSP-functies

Defeat (Er wordt geen akoestisch effect gebruikt), Theater, Hall, Club, Dome, Studio, V.Cancel (Voice Cancel: de vokalen worden onderdrukt. Geschikt wanneer u zelf met de muziek wilt meezingen—Karaoke.)

1 Roep het DSP menu op (zie bladzijde 4).
② Kies een van de DSP-functies.

• Instellen van het effectniveau

Het effectniveau is niet instelbaar voor "Defeat" en "V.Cancel".

3 Stel het effectniveau in.

Voor het maken van nauwkeurigere instellingen, zie het volgende gedeelte.

Voor het annuleren van het akoestisch effect, kiest u "Defeat" in stap ②.

Nauwkeurige instellingingen voor de DSP-functies

1 Kies een DSP-functie.
2 Kies het aantal ingebouwde luidsprekers.

- Voor "Defeat" en "V.Cancel," is het aantal luidsprekers op "4ch" vastgesteld.

3 Kies uw luisterstoelpositie.

4 Kies de in te stellen luidspreker.

* Verschijnt alleen indien u "4ch" in stap 2 heeft gekozen.

5 Kies de afstand tussen de gekozen luidspreker en de stoel.

0cm 400cm (0inch) ↔ (160inch)

Nadat u de afstand eenmaal heeft ingesteld wordt deze voor iedere in stap 3 gekozen stoel (luisterpositie) vastgelegd. Deze vastgelegde instellingen worden de volgende keer dat u een betreffende stoel kiest automatisch weer opgeroepen.

Veranderen van meeteenheid

6 Herhaal stappen 4 en 5 voor het instellen van de afstand van de andere luidsprekers.

7 Voltooi de procedure.

Activeren van BBE Digital

BBE Digital is een nieuwe digitale verwerkingsmethode voor het terugkrijgen van de helderheid en duidelijkheid van het oorspronkelijke "live" geluid van een opname, uitzendingen, enz. Wanneer een luidspreker geluid reproduceert, wordt een frequentie-afhankelijke fase-verplaatsing gebruikt, waardoor geluiden met hoge frequenties later uw oren bereiken dan geluiden met lage frequenties. BBE Digital regelt de fase-verhouding tussen de lage, midden en hoge frequenties door een progressieve langere vertragingstijd voor de lage en midden frequenties toe te voegen zodat alle frequenties de luisteraar tegelijkertijd op de juiste tijd bereiken. Het geluid zal helderder en duidelijk worden gereproduceerd.

1 Roep het BBE menu op (zie bladzijde 4).

2 Kiezen van het effectniveau.

3 Voltooi de procedure.

Gebruik van de equalizer—EQ

U kunt de egalisatiepatronen naar wens instellen met gebruik van Graphic EQ of Parametric EQ.

- Stel de equalizer in overeenstemming met het reproduceerbare frequentiebereik van de aangesloten luidsprekers in; de instellingen zijn anders namelijk mogelijk niet effectief.

Kiezen van reeds vastgelegde geluidsfuncties—Graphic EQ

Geluidsfuncties

Flat (Er wordt geen geluidsfunctie gebruikt), HardRock, R&B (Rhythm&Blues), Pop, Jazz, Dance, Country, Reggae, Classic, User 1, User 2, User 3

1 Roep het EQ menu op (zie bladzijde 4).

3 Kies een geluidsfunctie.

4 Voltooi de procedure.

Vastleggen van uw eigen geluidsfuncties

1 Kies een geluidsfunctie.

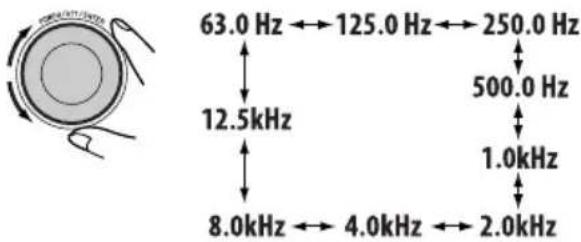

2 Kies een frequentieband.

3 Stel het versterkingsniveau voor de gekozen frequentieband in.

4 Herhaal stappen 2 en 3 voor het instellen van de andere frequentiebanden.

6 Kies een van de gebruikersfuncties.

7 Leg de instellingen vast.

Instellen van de parametrische EQ

1 Roep het EQ menu op (zie bladzijde 4).

4 Stel het versterkingsniveau voor de gekozen band in.

- Band 1/2/3 moeten op tenminste 5 stappen (frequencies) van elkaar worden ingesteld. (Alleen de kiesbare frequenties worden op het display getoond.)

6 Kies de bandbreedte (Q).

- Druk op BACK voor het instellen van de andere banden. Herhaal vervolgens stappen 3 t/m 6.

7 Voltooi de procedure.

De instellingen worden na het maken in het geheugen vastgelegd. De vastgelegde instelling wordt opgeroepen wanneer u de volgende keer de parametrische EQ kiest.

Activeren van crossover- netwerk

Door het crossover-netwerk te activeren, kunt u de frequentiebereiken van geluidssignalen voor verschillende luidsprekers instellen in overeenstemming met de karakteristieken van de luidsprekers.

Let op het volgende indien u 3 luidsprekers in uw auto heeft gednstalleerd:

• Alvorens het systeem in gebruik te nemen, moet u crossover-netwerk activeren en de juiste drempelfrequenties voor HPF/LPF (vooral voor HPF) vastleggen; de luidsprekers zouden anders kunnen worden beschadigd.
• Zie tevens de handleiding voor het installeren/aansluiten (afzonderlijk boekje) indien u een 3-weg luidsprekersysteem heeft.

U kunt geen bediening uitvoeren voordat de volgende procedure is voltooid.

Met de stroom uitgeschakeld...

- Voor het annuleren van de procedure, houdt u POWER/ATT/ENTER even ingedrukt. De stroom wordt uitgeschakeld.

4 Voltooi de procedure.

- De X-OVER indicator licht op (in overeenstemming met de andere indicators).

Voor het annuleren van Crossover, herhaalt u dezelfde procedure. Controleer dat "X-Over Off OK?" op het display wordt getoond.

- De indicator dooft.

Instellen van de geluidsfuncties

—SEL

U kunt de geluidskarakteristieken naar wens instellen.

1 Roep het SEL menu op (zie bladzijde 4).

② Kies een in te stellen onderdeel.

* Verschijnt alleen wanneer crossover- netwerk is geactiveerd (zie de linkerkolom).

Na het kiezen van "Fad/Bal", "X-Over" of "S.woofer" moet u op POWER/ATT/ENTER drukken om het sub-menu op te roepen.

3 Stel het gekozen onderdeel in. (Zie het volgende gedeelte voor details).

- Druk op BACK om andere SEL instellingen te maken. Herhaal vervolgens stappen ② en ③.

4 Voltooi de procedure.

Instellen van de fader en balans—Fad/Bal

- Fad (fader) Instellen van het balans tussen de voor- en achterluidsprekers.

F12 ← R12

- Bal (balans) Instellen van het balans tussen de linker- en rechterluidsprekers.

L12 ← R12

Instellen van het gereproduceerde frequentieniveau—X-Over

Deze instelling kan alleen worden gemaakt indien crossover-netwerk (zie bladzijde 21) is geactiveerd.

1 Kies een filter.

HPF : Frequenties lager dan het (Voor/ gekozen niveau worden Achter) tegengehouden.

LPF (Achter) : Frequenties hoger dan het gekozen niveau worden tegengehouden.

2 Kies "On" om de gekozen filter te activeren.

- Indien u hoog-bereik luidsprekers met de voor-of achteruitgang heeft verbonden, moet u "On" voor de overeenkomende HPF kiezen zodat de luidsprekers niet kunnen worden beschadigd.

3 Kies de drempelfrequentie voor de aangesloten luidsprekers.

1.6kHz – 16.0kHz : Voor HPF en Achter LPF 31.5 Hz – 200.0Hz : Achter HPF

4 Stel de continuiteit van het geluid voor de luidsprekers in ("helling").

Instellen van de subwooferuitgang—S.woofer

1 Stel het uitgangsniveau in.

2 Kies de drempelfrequentie voor de aangesloten subwoofer.

3 Stel de continuiteit van het geluid voor de luidsprekers in ("helling").

Instellen van het ingangsniveau van iedere bron—Vol Adj

Deze instelling is voor iedere bron, uitgezonderd FM, vereist.

De instelling wordt na het maken in het geheugen vastgelegd. Indien u van bron verandert, wordt het volume automatisch tot het vastgelegde niveau verhoogd of verlaagd.

1 Kies een bron alvorens het SEL menu op te roepen.

2 Stel het ingangsniveau in overeenstemming met het FM-geluidsniveau in.

Algemene instellingen — PSM

U kunt de op de volgende tabel aangegeven PSM-onderdelen (Modus met voorkeursinstellingen) veranderen.

1 Roep het PSM menu op (zie bladzijde 4).

2 Kies een PSM-onderdeel.

3 Kies of stel het gekozen PSM-onderdeel in.

4 Herhaal stappen 2 en 3 voor het instellen van andere PSM-onderdelen indien nodig.

5 Voltooi de procedure.

Aanduidingen Onderdelen Instellingen, (zie bladzijde)

DemoDisplaydemonstratie	On[Basisinstelling]Off	: De displaydemonstratie wordt automatisch geactiveerd indien u gedurende ongeveer 20 seconden geen bediening uitvoert, [8].: Geannuleerd.
AnimeAnimatie	On[Basisinstelling]Off	: Er verschijnt een animatiescherm wanneer u de stroom in- of uitschakelt,van bron verandert en wanneer u een EQ, MENU of DSP kiest.: Geannuleerd.
Clock HUurinstelling	0 – 23 (1 – 12)[Basisinstelling: 0(0:00)]	: Zie tevens bladzijde 8 voor het instellen.
Clock MMinuutinstelling	00 – 59[Basisinstelling: 00(0:00)]	: Zie tevens bladzijde 8 voor het instellen.
24H/12HTijddisplayfunctie	12Hours24Hours[Basisinstelling]	: Zie tevens bladzijde 8 voor het instellen.
CLK AdjInstellen van de klok	Auto[Basisinstelling]Off	: De ingebouwde klok wordt automatsich op basis van de CT (kloktijd)data van het RDS-signaal ingesteld.: Geannuleerd.
Scroll^*1	Once[Basisinstelling]	: Voor fragmentinformatie: de fragmentinformatie wordt éénmaal rollend getoond.Voor RDS-radiotekst: de tekstmededelingen worden doorlopend rollend getoond.Voor DAB-tekst: de gedetailleerde DAB-tekst wordt rollend getoond.: Voor fragmentinformatie: Het rollen wordt herhaald (met intervallen van 5 seconden).Voor RDS-radiotekst: de tekstmededelingen worden doorlopend rollend getoond.Voor DAB-tekst: de gedetailleerde DAB-tekst wordt rollend getoond.: Voor fragmentinformatie: geannuleerd.Voor RDS-radiotekst: alleen de eerste pagina van de tekstmededeling wordt getoond.Voor DAB-tekst: alleen de koppen worden getoond, indien beschikbaar.
	Auto
	Off

Vervolg op de volgende bladzijde

Aanduidingen Onderdelen Instellingen, (zie bladzijde)
Dimmer	Auto [Basisinstelling]Time SetOffOn	: Het display wordt donker wanneer u de koplampen inschakelt.: Instellen van de timer voor de dimmer. Zie bladzijde 25 voor het instellen.Vanaf: leder uur; Tot: leder uur: Geannuleerd.: Activeert de dimmer. (Werkt niet indien “Bright” op “1” is gesteld.)
Bright Displayhelderheid	1 – 10 [Basisinstelling: 8]	: Stel het displaycontrast in zodat de aanduidingen helder en goed leesbaar zijn. (Indien “Dimmer” op “On” is gesteld, is de keuze van “1” to “4” niet effectief.)
ID3 Tag Tagdisplay	On [Basisinstelling]Off	: Toont de tag-informatie tijdens weergave van MP3/WMA-fragmenten.: Geannuleerd.
Theme Displaythema	Large (Groot)(1 [Basisinstelling] of 2)Small (Klein)(1 [Basisinstelling] of 2)	: Kiezen van het displaythema voor het grote grafische display, [5]. Zie bladzijde 26 voor het instellen.: Kiezen van het displaythema voor het kleine grafische display, [5]. Zie bladzijde 26 voor het instellen.
PTY Stby PTY-standby	29 PTY-codes (zie bladzijde 11)[Basisinstelling: News]	: Activeert PTY-standbyontvangst met een van de PTY-codes, [12].
AF-Reg Alternatieve frequentie/regionalisatie ontvangst	AF [Basisinstelling]AF RegOff	: Indien de huidige ontvangen signalen zwak worden, schakelt het toestel naar een andere zender of service over (het programma kan van het huidige ontvangen programma verschillen), [13, 31]: Indien de huidige ontvangen signalen zwak worden, schakelt het toestel naar een andere zender die hetzelfde programma uitzendt over.: Geannuleerd (niet kiesbaar indien “DAB AF” op “ON” is gesteld).
TA Vol Volume voor verkeersinformatie	0 – 30 of 50^*2 [Basisinstelling: 15]	: Bij ontvangst van verkeersinformatie (TA) wordt het volume op het vooraf ingestelde TA-volumeniveau gesteld.
P-Search Programmazoeken	OnOff [Basisinstelling]	: Programmazoeken wordt geactiveerd, [13]: Geannuleerd.
IF Band Intermediare frequentieband	Auto [Basisinstelling]Wide	: De gevoeligheid van de tuner wordt verhoogd voor het verminderen van interferentieruis tussen dicht bij elkaar liggende zenders. (Het stereo-effect gaat mogelijk verloren.) : Onderhevig aan ruis van in de buurt liggende zenders maar de geluidskwaliteit wordt niet verslechterd en het stereo-effect blijf behouden.
DAB AF ^*3 Ontvangst van alternatieve frequenties	On [Basisinstelling]Off	: Zoekt naar DAB-services en FM RDS-zenders om het programma te blijven volgen, [31].De AF indicator licht op.: Geannuleerd.
Announce ^*3 Mededelingen-standbyontvangst	9 mededelingentypes (zie bladzijde 31)[Basisinstelling: Travel]	: Kies een van de mededelingentypes voor mededelingen-standbyontvangst.
BeepPieptoon bij toetsdruk	On [Basisinstelling]Off	: De pieptoon voor een toetsdruk wordt geactiveerd.: U hoort geen pieptoon bij een toetsdruk.
Ext In*4Externe ingang	Changer[Basisinstelling]Ext In	: Voor het gebruik van een JVC CD-wisselaar, [14] of een Apple iPod of een JVC D.speler, [27].: Gebruik van andere externe componenten, [32]
TelTelefoondemping	Muting 1/Muting 2Off [Basisinstelling]	: Kies de instelling waarmee het geluid wordt gedempt tijdens gebruik van een mobiele telefoon.Indien CD/CD-CH/SD/USB/iPod/D. player als bron is gekozen, wordt de weergave bij een telefoongesprek gepauzeerd.: Geannuleerd.
Amp GainVersterking voor versterker	High PWRLow PWROff	: Volume 00 – Volume 50: Volume 00 – Volume 30 (Kies deze instelling om beschadiging van de luidspreker te voorkomen, indien het maximale vermogen van de luidspreker minder dan 50 W is.): De ingebouwde versterker wordt uitgeschakeld.

*1 Bepaalde tekens en symbolen worden niet juist op het display getoond (of er verschijnt een blanco voor in de plaats).
*2 Afhankelijk van de ingestelde versterking voor de versterker.
*3 Wordt uitsluitend getoond indien een DAB-tuner is aangesloten.
* Wordt alleen getoond indien een van de volgende bronnen is gekozen—FM, AM, CD, SD, USB of LINE IN.

Kiezen van de timer voor de dimmer

U kunt het display's nachts of tijdens de ingestelde timertijd dimmen.

1 Kies "Dimmer" van het PSM menu.
2 Kies "Time Set".

3 Stel de tijd voor de dimmer in.

1 Stel de stoptijd voor de dimmer in.

24Hours: [0 - 23]

12Hours: [1A (1AM) - 12A (12AM); 1P (1PM) - 12P (12PM)]

2 Stel de stoptijd voor de dimmer in.

24Hours: [0 - 23]

12Hours: [1A (1AM) - 12A (12AM); 1P (1PM) - 12P (12PM)]

4 Voltooi de procedure.

Kiezen van het grafische thema

U kunt het grafische thema voor het grote en kleine display kiezen (zie tevens bladzijde 5).

1 Kies "Theme" van het PSM menu.

2 Kies het formaat voor het display.

Large Small

3 Kies het thema.

1 ← 2

4 Herhaal stappen 2 en 3 voor het kiezen van het andere displayformaat en thema.

5 Voltooi de procedure.

Voor het tonen van het gekozen displaythema, drukt u herhaaldelijk op DISP tijdens weergave van een bron.

Invoeren van een titel

U kunt titels voor CD's (zowel in deze receiver als in de CD-wisselaar) en voor externe componenten (LINE-IN en EXT-IN) invoeren.

Bronnen Maximaal aantal tekens
CD's/CD-CH*	Maximaal 32 tekens (maximaal 30 discs)
Extern component	Maximaal 16 tekens

* U kunt geen namen invoeren van andere soorten discs dan normale CD's.

1 Kies de bron.

- Voor CD's in dit toestel: Plaats een CD.

- Voor CD's in de CD-wisselaar: Kies "CD-CH" en kies vervolgens een discnummer.

- Voor een extern component: Kies "LINE-IN" of "EXT-IN".

2 Roep het TITLE menu op (zie bladzijde 4).

3 Voer een titel in.

1 Kies het soort tekens.

A (A - Z: hoofdletters) → a (a - z: kleine letters) → 0 (cijfers en symbolen) → Á (letters met accent: hoofdletters) → á (letters met accent: kleine letters) → (terug naar het begin)

2 Kies een teken.

3 Verplaats naar de volgende (of volgende) tekenpositie.

4 Herhaal stappen 1 en 3 totdat de gehele titel is ingevoerd.

4 Voltooi de procedure.

• Druk op MENU om de

ingevoerde titel zonder deze vast te leggen te annuleren.

Wissen van de hele titel

In stap 3...

Behalve de normale letters van het alfabet (A - Z, a - z) kunt u ook de volgende tekens gebruiken.

Letters met accenten: hoofdletters

Letters met accenten: kleine letters

Cijfers en symbolen

0	1	2	3	4	5	6	7	8	9	!	"	#	$
%	&	'	(	)	*	+	,	-	.	/	:	;	<
=	>	?	@	_	`	i	i	£	€	α	spatie

Bediening voor iPod®/ D.speler

Met dit toestel kunt u een Apple iPod of een JVC D.speler met het bedieningspaneel bedienen.

Alvorens bediening van een iPod of D.speler: Verbind een van de volgende apparaten (los verkrijgbaar) met de CD-wisselaaraansluiting op het achterpaneel van dit toestel.

• interface-adapter voor iPod®—KS-PD100 voor het bedienen van een iPod.

• interface-adapter voor D.speler—KS-PD500 voor het bedienen van een D.speler.

• Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.

• Zie tevens de bij de interface-adapter geleverde gebruiksaanwijzing voor details.

Let op:

Schakel dit toestel beslist uit of draai de contactsleutel van de auto naar de uit-stand alvorens de iPod of D.speler aan te sluiten of te ontkoppelen.

Voorbereiding:

Zie bladzijde 25 en controleer dat "Changer" als externe ingangsinstelling is gekozen.

De weergave start automatisch vanaf het punt waar hiervoor werd gepauzeerd*1 of gestopt*2.

Vervolg op de volgende bladzijde

③ Stel het volume in.

4 Stel het geluid naar wens in. (Zie bladzijden 18 - 22).

- Controleer dat de equalizer van de iPod of D.speler is uitgeschakeld.

Pauzeren*1 of stoppen*2 van de weergaveDruk nogmaals om de weergave voort te zetten.
Snel voor- of achterwaarts in het fragment
Naar volgende of voorgaande fragmenten verspringen

*1 Voor iPod

*2 Voor D.speler

Kiezen van een fragment van het menu

1 Roep het hoofdmenu op.

De ▲/▼/|◀◀ ▼/▶▶| ▲ toetsen werken nu als menukeuzetoetsen*.

* De menukeuzefunctie wordt geannuleerd: - Indien u gedurende ongeveer 5 seconden geen bediening uitvoert. - Wanneer u een gekozen fragment bevestigt.

2 Kies het gewenste menu.

Voor iPod:

Playlists ↔ Artists ↔ Albums ↔ Songs

↔ Genres ↔ Composers ↔ (terug naar het begin)

Voor D.speler:

Playlist ↔ Artist ↔ Album ↔ Genre ↔

Track ↔ (terug naar het begin)

3 Bevestig de keuze.

Druk op ▲ om terug te keren naar het voorgaande menu.

• De weergave start automatisch indien u een fragment heeft gekozen.
• Indien het gekozen onderdeel een andere laag heeft, gaat u nu naar die laag. Herhaal stappen 2 en 3 totdat het gewenste fragment wordt weergegeven.
• Door ◀◀◀ ▼ /▶▶▶ ▲ Agedrukt te houden, kunt u tegelijkertijd 10 onderdelen verspringen.

Kiezen van de weergavefuncties

1 Roep het MODE menu op (zie bladzijde 4).
2 Kies een van de weergavefuncties.

Repeat Random

3 Kies een onderdeel (zie de tabel hieronder).

4 Voltooi de procedure.

Herhaalde weergave

One : Functioneert hetzelfde als "Herhaal Eén" van de iPod of "Herhalingsmode → Een" van de D.speler.

All : Functioneert hetzelfde als “Herhaal Alle” van de iPod of “Herhalingsmode → Alles” van de D.speler.

Off : Geannuleerd.

Willekeurige weergave

Album* : Functioneert hetzelfde als "Shuffle Albums" van de iPod.

Song/On : Functioneert hetzelfde als "Shuffle Nummers" van de iPod of "Willekeurige volgorde → Aan" van de D.speler.

Off : Geannuleerd.

* Voor iPod: Alleen indien u “All” van “Albums” in het hoofd “MENU” kiest.

Bediening voor de DAB-tuner

Wat is het DAB-systeem?

Met DAB (“Digital Audio Broadcasting”) krijgt u een digitale geluidskwaliteit zonder storing en signaalvervorming. DAB kan tevens tekst, beelden en data versturen. Bij het uitzenden, combineert DAB verschillende programma’s (die we “services” noemen) om een groep, oftewel “ensemble”, te vormen. Iedere “service”—“primaire service” genoemd, kan daarbij weer worden onderverdeeld (en deze onderverdeelde services noemen we “secundaire services”). Een standaard-ensemble zendt tegelijkertijd zes of meer programma’s (services) uit.

Door een DAB-tuner aan te sluiten, heeft u de volgende extra mogelijkheid met deze receiver:

- Automatisch blijven volgen van hetzelfde programma—Ontvangst van alternatieve frequentie (zie “DAB AF” op bladzijde 24).

Gebruik bij voorkeur de DAB tuner KT-DB1000 met deze receiver. Raadpleeg uw JVC auto-audiohandelaar indien u een andere DAB-tuner heeft.

- Zie tevens de bij de DAB-tuner geleverde Gebruiksaanwijzing.

3 Zoek een ensemble.

Het zoeken stopt zodra een ensemble is gevonden.

Voor het eerder stoppen, drukt u nogmaals op dezelfde toets.

Vervolg op de volgende bladzijde

4 Kies een service (primaire of secundaire) die u wilt beluisteren.

Handmatig afstemmen op een ensemble

Zoek een ensemble zoals in stap ③ wordt beschreven...

1

2 Kies de gewenste ensemblefrequentie.

Indien het geluid van de omgeving storend is

Bepaalde services versturen samen met de normale programmasignalen ook signalen voor de regeling van het dynamisch bereik (DRC). DRC versterkt geluiden van laag niveau zodat de weergave wordt verbeterd.

1 Roep het MODE menu op (zie bladzijde 4).

2 Kies "DRC".

3 Kies een van de DRC-signaalniveaus (1, 2 of 3).

Het versterkingsniveau wordt vanaf 1 t/m 3 verhoogd.

4 Voltooi de procedure.

- De DRC indicator licht alleen op wanneer DRC-signalen van de service worden ontvangen.

Opzoeken van uw favoriete service

U kunt dynamische of statische PTY-codes opzoeken.

• De bedieningen zijn exact hetzelfde als beschreven op bladzijden 11 en 12 voor FM RDS-zenders.
• U kunt PTY-codes niet afzonderlijk voor de DAB-tuner en FM-tuner vastleggen.
• Het zoeken wordt alleen voor de DAB-tuner uitgevoerd.

Vastleggen van DAB-services in het geheugen

U kunt 6 DAB-services (primaire) voor iedere golfband vastleggen.

1 Kies de gewenste service.
2 Roep het MODE menu op (zie bladzijde 4).
3 Kies "List".

4 Kies een voorkeurnummer.

- U kunt naar de lijsten van andere DAB-golfbanden gaan, maar u kunt echter geen service voor de andere golfbanden vastleggen.

5 Leg de service vast.

Met gebruik van de afstandsbediening

Na het afstemmen op de vast te leggen service...

Afstemmen op een vastgelegde DAB- voorkeurservice

2 Roep het MODE menu op (zie bladzijde 4).

3 Kies "List".

4 Kies een voorkeurnummer.

- U kunt naar de lijsten van andere DAB-golfbanden gaan door de bedieningsschijf te draaien.

Met gebruik van de afstandsbediening

Kies het voorkeurnummer direct.

Gebruik van standbyontvangst

TA (weg- en verkeersinformatie) standbyontvangst

• De bedieningen zijn exact hetzelfde als beschreven op bladzijde 11 voor FM RDS-zenders.
• U kunt TA-standbyontvangst niet afzonderlijk voor de DAB-tuner en de FM-tuner activeren.
• Het volume wordt op het vooraf ingestelde TA-volumeniveau gesteld (zie bladzijde 24).

PTY-standbyontvangst

• De bedieningen zijn exact hetzelfde als beschreven op bladzijde 11 voor FM RDS-zenders.
• PTY-standbyontvangst voor de DAB-tuner werkt uitsluitend met gebruik van een dynamische PTY-code.
• U kunt uw favoriete PTY-code en PTY-standbyontvangst niet afzonderlijk voor de DAB-tuner en de FM-tuner vastleggen en activeren.
• U kunt PTY-standbyontvangst activeren of annuleren indien "FM" of "DAB" als bron is gekozen.

Mededelingen-standbyontvangst

Met standbyontvangst van medelingen kan tijdelijk naar uw favoriete service (mededelingentype) worden overgeschakeld.

Voor het kiezen van uw favoriete mededelingentype voor standbyontvangst, zie bladzijde 24.

Mededelingentypes

Activeren van mededelingen- standbyontvangst

1 Roep het MODE menu op (zie bladzijde 4).

2 Kies "Announce".

Vervolg op de volgende bladzijde

3 Kies een mededelingentype.

4 Voltooi de procedure.

• Indien de ANN indicator oplicht, is mededelingen-standbyontvangst geactiveerd.
• Indien de ANN indicator knippert, is mededelingen-standbyontvangst nog niet geactiveerd.
  Voor het activeren moet u op een andere service afstemmen die deze signalen wel levert. De ANN indicator stopt te knipperen en blijft opgelicht.

Voor het annuleren van de Mededelingenstandbyontvangst

Volgen van hetzelfde programma— Ontvangst van alternatieve frequentie

U kunt hetzelfde programma blijven beluisteren door de ontvangst van alternatieve frequentie te activeren.

• Tijdens ontvangst van een DAB-service:

Wanneer u in een gebied komt waar een DAB-service niet meer kan worden ontvangen, stemt deze receiver automatisch af op een ander ensemble of andere FM RDS-zender die hetzelfde programma uitzendt.

• Tijdens ontvangst van een FM RDS-zender:

Wanneer u in een gebied rijdt waar een DAB-service hetzelfde programma als de FM RDS-zender uitzendt, stemt de receiver automatisch op die DAB-service af.

Bij het verlaten van de fabriek is de ontvangst van alternatieve frequentie geactiveerd.

Voor het annuleren van alternatieve ontvangst, zie bladzijde 24.

Tonen van informatie van het dynamisch labelsegment (DLS)

Licht op wanneer een service wordt ontvangen die DLS levert.

- Het DLS-scherm wordt tijdelijk geannuleerd wanneer u het toestel bedient.

Bediening voor andere externe componenten

U kunt een extern component met de LINE IN aansluitingen op het achterpaneel of met de CD-wisselaaraansluiting op het achterpaneel verbinden met gebruik van de lijningangsadapter—KS-U57 (niet bijgeleverd) of de AUX-ingangsadapter—KS-U58 (niet bijgeleverd).

- Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.

Voor weergave van een SD-kaart/USB- geheugen, zie bladzijden 14 – 17; Voor iPod of een D.speler, zie bladzijden 27 – 29.

1

LINE-IN : Voor het kiezen van het externe component dat met de LINE IN aansluitingen is verbonden.

EXT-IN : Voor het kiezen van het externe component dat met de CD-wisselaaraansluiting is verbonden.

Zie bladzijde 25 en kies de externe ingang ("Ext In") indien "EXT-IN" niet wordt getoond.

2

Schakel het aangesloten component in en start de weergave van de bron.

3

Stel het volume in.

4

Stel het geluid naar wens in. (Zie bladzijden 18 - 22).

Onderhoud

■ Reinigen van de aansluitingen

De aansluitingen zullen slechter worden indien u het paneel veelvuldig verwijdert.

Veeg om dit te voorkomen de aansluitingen met een wattestokje of met een met alcohol bevochtigd doekje schoon. Wees daarbij voorzichtig zodat u de aansluitingen niet beschadigt.

In de volgende gevallen kan er condens op de lens in de CD-speler worden gevormd:

• Nadat de verwarming in de auto werd aangezet.
• Indien het zeer vochtig in de auto is.
  De CD-speler kan in dit geval onjuist functioneren. Werp in dat geval de disc uit en laat de receiver enkele uren ingeschakeld totdat de condens is verdampt.

Behandeling van discs

Voor het verwijderen van een disc uit doosje, drukt u op de middenspil van de houder en haalt u de disc, terwijl u deze aan de randen vasthoudt, uit het doosje.

Middenspil

- Houd de disc altijd bij de randen vast. Raak het opname-oppervlak niet aan.

Voor het weer terugplaatsen van een disc in het doosje, plaatst u de disc voorzichtig rond de middenspil (met de bedrukte kant boven).

- Bewaar discs na gebruik beslist in de bijbehorende doosjes.

Vervolg op de volgende bladzijde

Schoonhouden van discs

Een vuile disc wordt mogelijk niet juist afgespeeld.

Veeg een vuile disc met een zachte doek, in een rechte lijn vanaf het midden naar de rand toe, schoon.

- Gebruik geen oplosmiddelen (bijvoorbeeld, platenreinigers, spray, thinner, benzine, enz.) voor het reinigen van discs.

Afspelen van nieuwe discs

Nieuwe discs hebben soms wat bramen rond de binnen- en buitenranden. De receiver werpt mogelijk een dergelijke disc uit. Verwijder deze bramen door een potlood of pen langs de randen te halen.

Voorzorgen voor een SD-kaart

SD-kaarten zijn precisie-producten. NIET aan schokken onderhevig stellen, buigen, laten vallen of nat laten worden.

Gebruik de volgende discs niet:
Kromme disc

Sticker

Lijm van sticker

Plaklabel

Inschakelen van de stroom

- U kunt de stroom ook inschakelen door op SOURCE op de receiver te drukken. De weergave start indien de bron gereed staat.

Uitschakelen van de stroom

- Indien u de stroom uitschakelt tijdens het afspelen van een disc, zal bij het later weer inschakelen van de stroom de weergave vanaf het hiervoor gestopte punt worden voortgezet.

Bediening van de tuner

Vastleggen van zenders in het geheugen

• Tijdens SSM-zoeken...

- Alle hiervoor vastgelegde zenders worden gewist en door nieuwe zenders vervangen. - De ontvangen zenders worden op volgorde vanaf nummer 1 (laagste frequentie) t/m nummer 6 (hoogste frequentie) vastgelegd. - Nadat SSM is uitgevoerd, wordt automatisch op de onder nummer 1 vastgelegde zender afgestemd.

- Bij het handmatig vastleggen van een zender, wordt een hiervoor vastgelegde zender gewist indien u onder hetzelfde nummer de nieuwe zender vastlegt.

Bediening voor FM RDS

- Voor ontvangst van netwerk-volgen zijn voor een juiste werking twee soorten RDS-signalen vereist—PI (Programma-Identificatie) en AF (Alternatieve Frequentie). Ontvangst van netwerk-volgen werkt niet correct indien deze data niet juist worden ontvangen.

- Indien tijdens TA-standbyontvangst verkeersinformatie wordt ontvangen, verandert het volumeniveau automatisch naar het hiervoor ingestelde niveau (TA VOL) indien het huidige volumeniveau lager is dan het hiervoor ingestelde niveau.

- Wanneer u ontvangst van alternatieve frequentie activeert (met AF gekozen), wordt tevens ontvangst van netwerkvolgen automatisch geactiveerd. Ontvangst van netwerk-volgen kan daarentegen niet worden uitgeschakeld zonder ontvangst van alternatieve frequentie uit te schakelen. (Zie bladzijde 24.)

• Voor mededelingenservice is het RDS-radiotektsignaal vereist. De meeste bekende zenders leveren dit signaal. De service is echter niet bruikbaar indien de signalen zwak zijn. Raadpleeg de radiozender voor details aangaande de inhoud en werking van deze service.
• Ga naar «http://www.rds.org.uk» indien u meer over RDS wilt weten.

Bediening voor disc/SD-kaart/

USB-geheugen

Waarschuwing voor weergave van een

DualDisc

- De niet-DVD kant van een “DualDisc” komt niet overeen met de “Compact Disc Digital Audio” standaard. Het gebruik van de niet-DVD kant met dit toestel wordt derhalve afgeraden.

Algemeen

• Dit toestel is gefabriceerd voor weergave van een CD/CD-tekst en een CD-R (opneembaar)/CD-RW (herschrijfbaar) met het audio-CD (CD-DA) en MP3/WMA-formaat; MP3/WMA-bestanden die op een SD-kaart of USB-geheugen zijn opgeslagen.
• Tijdens weergave van een audio-CD: Indien een titel voor de audio-CD is ingevoerd (zie bladzijde 26), wordt deze titel op het display getoond.
• Tijdens versneld voorwaarts of achterwaarts in een MP3/WMA-fragment wordt het geluid met onderbrekingen weergegeven.

Plaatsen van een disc

• Het bedieningspaneel schuift omlaag en de disc wordt automatisch uitgeworpen indien u een disc ondersteboven in de lade heeft geplaatst.
• Indien het bedieningspaneel langer dan ongeveer 1 minuut geopend blijft (u hoort een pieptoon indien “Beep” op “On” is gesteld—zie bladzijde 25), zal het bedieningspaneel automatisch weer naar de voorgaande stand terugkeren.
• Plaats geen 8 cm discs (single-CD) en discs met afwijkende vorm (harten, bloemen, enz.) in de lade.

Afspelen van een CD-R of CD-RW

• Gebruik uitsluitend “afgeronde” CD-R’s of CD-RW’s.

• Dit toestel kan uitsluitend bestanden van hetzelfde, eerst herkende type reproduceren indien er op een disc zowel audio-CD (CD-DA) bestanden als MP3/WMA-bestanden zijn opgenomen.

• Deze receiver kan multi-sessie discs afspelen; de niet-gesloten sessies worden echter tijdens weergave overgeslagen.

• Bepaalde CD-R's en CD-RW's kunnen mogelijk niet met dit toestel worden afgespeeld vanwege de disckarakteristieken of de volgende redenen:

- De discs zijn vuil of hebben krassen.

- Er is condens op de lens in de receiver gevormd.

- De bestanden op de CD-R/CD-RW zijn met de "Packet Write" methode geschreven.

- De opname-omstandigheden waren niet juist (missende data, enz.) of de disc zelf is defect (of heeft vlekken, krassen, of is krom, enz.).

• Een CD-RW heeft een langere afleestijd omdat de reflectie van een CD-RW lager dan de reflectie van een normale CD is.
• Gebruik de volgende CD-R's of CD-RW's niet:

- Discs met stickers, labels of beschermstroken op het oppervlak.

- Discs waarop labels direct met een inkjet printer kunnen worden gedrukt.

Het gebruik van deze discs bij hoge temperaturen of een hoge vochtigheidsgraad kan een onjuiste werking of beschadiging van het toestel veroorzaken.

Afspelen van een MP3/WMA-disc

• Deze receiver kan MP3/WMA-bestanden met de <.mp3> of <.wma> (ongeacht de combinatie van hoofdletters en kleine letters) afspelen.
• Dit toestel kan de namen van albums, artiesten (zanger/es) en ID3 Tag (versie 1,0, 1,1, 2,2, 2,3 of 2,4) voor MP3/WMA-bestanden tonen.
• Deze receiver is uitsluitend geschikt voor één-bit tekens. Andere tekens kunnen niet juist worden getoond.
• Dit toestel is geschikt voor weergave van MP3/WMA-bestanden die aan ISO 9660 Level 1/Level 2, Romeo, Joliet, Windows lange bestandsnaam voldoen.
• Het maximale aantal tekens voor namen van bestanden/mappen varieert al naar gelang het gebruikte discformaat (inclusief 4 tekens voor de extensie—<.mp3> of <.wma>).
  – ISO 9660 Level 1: maximaal 12 tekens
  – ISO 9660 Level 2: maximaal 31 tekens

Vervolg op de volgende bladzijde

• Romeo*: maximaal 128 (72) tekens
• Joliet*: maximaal 64 (36) tekens
• Windows lange bestandsnaam*: maximaal 128 (72) tekens
  * Het aantal tussen haakjes is het maximale aantal tekens voor namen van een bestand/map in geval het totaal aantal bestanden en mappen 313 of hoger is.
• Deze receiver kan bestanden afspelen die met VBR (variabele bitwaarde) zijn opgenomen. Bij bestanden die met VBR zijn opgenomen is er een verschil tussen de verstreken tijd die op het display wordt getoond en de werkelijke verstreken tijd. Het verschil wordt vooral groter indien u de zoekfunctie heeft gebruikt.
• Dit toestel kan totaal 512 bestanden van 200 mappen in 8 hiërarchieën herkennen.
• Deze receiver is niet geschikt voor de volgende bestanden:
• MP3-bestanden die met de MP3i en MP3 PRO formaten zijn gecodeerd.
• MP3-bestanden die met een onjuist formaat zijn gecodeerd.
• MP3-bestanden die met Layer 1/2 zijn gecodeerd.
• WMA-bestanden die met lossless, professional en stem-formaten zijn gecodeerd.
• WMA-bestanden die niet op Windows Media® Audio zijn gebaseerd.
• WMA-bestanden die met DRM tegen kopiëren zijn beschermd.
• Bestanden met data als WAVE, ATRAC3, enz.
• De zoekfunctie werkt maar de zoeksnelheid is niet constant.

Afspelen van MP3/WMA-fragmenten van een SD-kaart of USB-geheugen

• Tijdens weergave van een SD-kaart of USBgeheugen is de weergavevolgorde mogelijk anders dan vastgelegd.
• Bepaalde SD-kaarten of USB-geheugen zijn mogelijk niet met dit toestel bruikbaar vanwege de karakteristieken of opname-omstandigheden.
• Afhankelijk van de vorm van het USB-geheugen en aansluitingen, kunnen bepaalde soorten USB-geheugen mogelijk niet juist worden aangesloten.

• Gebruik geen USB-geheugen dat breder dan 20 mm is, daar u anders niet meer op bepaalde toetsen van het bedieningspaneel kunt drukken.

• “No Files” verschijnt en de voorgaande bron wordt weer voor het toestel gekozen indien het aangesloten USB-geheugen geen juiste bestanden heeft.

• Dit toestel kan Tag (version 1,0, 1,1, 2,2, 2,3 of 2,4) informatie van MP3/WMA-bestanden tonen.
• Dit toestel is geschikt voor weergave van MP3-bestanden die met VBR (Variabele bitwaarde) zijn opgenomen.
• Voor een SD-kaart: Het maximale aantal tekens voor een mapnaam is 8 en voor een bestandsnaam 12. De receiver kan geen map met een punt (.) in de mapnaam herkennen. Voor USB-geheugen: Het maximale aantal tekens voor namen van mappen en bestanden is 25; 128 tekens voor MP3/WMA tag-informatie.
• Voor een SD-kaart: Dit toestel kan maximaal 255 bestanden en 63 mappen herkennen. Voor USB-geheugen: Dit toestel kan in totaal 2 500 bestanden en 250 mappen (999 bestanden per map) herkennen.

• Deze receiver is niet geschikt voor de volgende bestanden:

• MP3-bestanden die met de MP3i en MP3 PRO formaten zijn gecodeerd.

• MP3-bestanden die met een verkeerd formaat zijn gecodeerd.
• MP3-bestanden die met Layer 1/2 zijn gecodeerd.
• WMA-bestanden die met lossless, professional en stem-formaten zijn gecodeerd.
• WMA-bestanden die niet op Windows Media® Audio zijn gebaseerd.
• WMA-bestanden die met DRM tegen kopieren zijn beschermd.
• Bestanden met data als WAVE, ATRAC3, enz.

- De zoekfunctie werkt maar de zoeksnelheid is niet constant.

Veranderen van bron

- Indien u van bron verandert, stopt de weergave tevens.

Wanneer u de volgende keer weer dezelfde bron kiest, start de weergave vanaf het punt waar hiervoor werd gestopt.

Uitwerpen van een disc

- Indien een uitgeworpen disc niet binnen 15 seconden wordt verwijderd, wordt de disc automatisch weer in de lade getrokken ter bescherming tegen stof. (De disc wordt nu niet afgespeeld.)

Geluidsinstellingen

Kiezen van de DSP-functies—DSP

• De werking van "V.Cancel" is afhankelijk van de opnameconditie van de bron:
• Monobronnen, bijvoorbeeld AM-zenders en mono FM-uitzendingen.
• Multiplex geluidsbronnen.
• Bronnen waarop duetten, een sterke echo, een koor of slechts enkele instrumenten zijn opgenomen.
• Met “4ch” gekozen, worden de achterluidsprekers uitsluitend voor weergave van de reflectie en nagalm gebruikt zodat u een sterker “aanwezigheidsgevoel” in uw auto krijgt.
• U krijgt mogelijk geen optimaal effect indien de fader of balans extreem is ingesteld.
• U kunt het effectniveau en het luidsprekeraantal niet instellen indien "Defeat" is gekozen met het crossover-netwerk geactiveerd.

Vastleggen van uw eigen geluidsfuncties

- Indien u uw huidige instelling niet wilt vastleggen maar uitsluitend tijdelijk voor de huidige bron wilt gebruiken, moet u op MENU drukken om naar het bedieningsscherm van de huidige bron terug te gaan. Deze nu gemaakte instelling is dan uitsluitend effectief todat u een andere geluidsfunctie kiest.

Instellen van de geluidsfuncties—SEL

• Stel het faderniveau in de middenstand indien u slechts twee luidsprekers gebruikt.
• De instelling voor de subwoofer heeft uitsluitend effect indien een subwoofer is aangesloten.
• U kunt het ingangsniveau "VolAdjust" niet voor FM-zenders veranderen. "Fix" verschijnt indien FM als bron is gekozen en u probeert het ingangsniveau te veranderen.

Algemene instellingen — PSM

• “Auto Dimmer” werkt mogelijk niet met bepaalde auto’s; vooral niet met auto’s die een dimmer-regelschijf hebben. Kies in dat geval een andere instelling dan “Auto” voor “Dimmer”.
• Indien u de “Amp Gain” instelling van “High PWR” naar “Low PWR” verandert terwijl het volumeniveau hoger dan “Volume 30” is gesteld, verandert de receiver het volumeniveau automatisch naar “Volume 30”.

Invoeren van een titel

• “Name Full” verschijnt indien u probeert meer dan 30 disctitels in te voeren. Wis ongewenste titels alvorens het invoeren te starten.
• Titels die voor discs in de CD-wisselaar zijn ingevoerd, kunnen tevens worden getoond indien u deze discs met het toestel afspeelt.

Bediening voor iPod® of D.speler

• Indien u dit toestel inschakelt, wordt de iPod of D.speler via dit toestel opgeladen.
• Indien de iPod of D.speler is aangesloten, kunt u geen enkele bediening met de iPod of D.speler zelf uitvoeren. U moet alle bedieningen met dit toestel uitvoeren.
• De tekstinformatie wordt mogelijk niet juist getoond.
• Bepaalde tekens, bijvoorbeeld letters met accenten, worden niet juist op het display getoond.
• Dit is afhankelijk van de communicatie tussen de iPod of D.speler en dit toestel.
• Indien de tekstinformatie meer dan 16 tekens heeft, wordt de informatie rollend op het display getoond (zie tevens bladzijde 23). Dit toestel kan maximaal 40 tekens tonen.

Opmerking:

Bij bediening van een iPod of D.speler worden bepaalde bedieningen mogelijk niet als gewenst of niet juist uitgevoerd. Ga in dat geval naar de volgende JVC website:

Voor gebruikers van iPod: http://www.jvc.co.jp/english/car/support/ks-pd100/index.html

Voor gebruikers van D.speler: http://www.jvc.co.jp/english/car/support/ks-pd500/index.html

Bediening voor de DAB-tuner

• Uitsluitend primaire DAB-services kunnen in het geheugen worden vastgelegd.
• Dus ook wanneer u een secundaire service probeert vast te leggen, zal de primaire service worden vastgelegd. Een hiervoor vastgelegde DAB-service wordt gewist indien u onder hetzelfde voorkeurnummer een nieuwe DAB-service vastlegt.

Vervolg op de volgende bladzijde

Vastgelegde frequentieniveau voor iedere geluidsfunctie

Oplossen van problemen

Problemen zijn niet altijd van serieuze aard. Controleer de volgende punten alvorens een onderhoudscentrum te raadplegen.

	Symptomen Oplossingen/Oorzaken
Algemeen	• Geen geluid via de luidsprekers. • Stel het volume op het optimale niveau in.• Controleer de snoeren en verbindingen.
	• Receiver werkt helemaal niet. Stel de receiver terug (zie bladzijde 2).
	• “Connect Error” verschijnt op het display.	Verwijder het bedieningspaneel, veeg de aansluiting schoon en bevestig het paneel weer (zie bladzijden 4 en 33).
	• “Push Reset” verschijnt op het display en het bedieningspaneelkan niet worden verplaatst.	Stel de receiver terug (zie bladzijde 2). Controleer de montage indien dit niet werkt.
FM/AM/RDS	• SSM automatisch vastleggen werkt niet. Leg de zenders handmatig vast.
	• Statische ruis tijdens het luisteren naar de radio.	Sluit de antenne goed aan.
	• “No Text” verschijnt op het display.	De zender levert geen RDS RT of de ontvangst is slecht. Controleer ontvangst van netwerk-volgen (zie bladzijde 13).
	• “Loading” verschijnt niet.	De service is beschikbaar maar het signaal dat u ontvangt is tijdelijk te zwak voor ontvangst van de hele mededeling. Controleer ontvangst van netwerk-volgen (zie bladzijde 13).

Symptomen Oplossingen/Oorzaken

Discweergave	• Disc kan niet worden afgespeeld. Plaats de disc juist.
	• CD-R/CD-RW kan niet worden afgespeeld.• Overslaan van fragmenten op de CD-R/CD-RW is onmogelijk.	• Plaats een afgeronde CD-R/CD-RW.• Rond de CD-R/CD-RW af met de voor opname gebruikte apparatuur.
	• Disc kan niet worden afgespeeld en niet worden uitgeworpen.	• Ontgrendel de disc (zie bladzijde 17).• Werp de disc geforceerd uit (zie bladzijde 2).
	• Disc kan niet worden herkend ("No Disc", "Loading Error" of "Eject Error" wordt getoond).	Werp de disc geforceerd uit (zie bladzijde 2).
	• Geluid van disc wordt soms onderbroken.	• Stop de weergave wanneer u over zeer slechte wegen rijdt.• Verander van disc.• Controleer de snoeren en verbindingen.
MP3/WMA-weergave	• Disc kan niet worden afgespeeld. • Gebruik een disc waarop MP3-/WMA-fragmenten zijn vastgelegd die met het aan ISO 9660 Level 1, Level 2, Romeo of Joliet overeenkomende formaat voldoen.• Voeg de <.mp3> of <.wma> extensiecode achter de bestandsnaam toe.
	• U hoort ruis. Ga naar een ander fragment of verander van disc. (Voeg de <.mp3> of <.wma> extensiecode niet toeaan andere fragmenten dan MP3/WMA.)
	• Een langere afleestijd is vereist ("File Check" blijft op het display knipperen).	Gebruik niet te veel lagen en mappen.
	• Fragmenten worden niet in de gewenste volgorde afgespeeld.	De weergavevolgorde werd bepaald bij het opnemen van de bestanden.
	• Verstreken tijd is niet correct. Dit kan soms tijdens weergave voorkomen. Dit wordt veroorzaakt door hoe de fragmenten op de disc zijn opgenomen.
	• "No Files" verschijnt op het display. Plaats een disc met MP3/WMA-fragmenten.
	• "Not Support" verschijnt op het display en het fragment wordt overgeslagen.	Ga naar het volgende fragment dat met een juist formaat is gecodeerd of naar het volgendeniet-tegen kopiëren beschermde WMA-fragment.
	• "No Music" verschijnt op het display. Gebruik een disc waarop MP3/WMA-fragmenten zijn opgenomen.
	• Juiste tekens worden niet getoond (bijv. albumnaam).	Dit toestel kan uitsluitend letters (hoofdletters: A - Z, kleine letters: a - z), cijfers en een beperkt aantal symbolen en speciale tekens tonen (zie bladzijde 26).

Symptomen Oplossingen/Oorzaken

Weergave van SD-kaart/USB-geheugen	• U hoort ruis. Het huidige fragment is geen MP3/WMA-fragment.Ga naar een ander bestand. (Gebruik de extensiecode <.mp3> of <.wma> niet voor andere fragmenten dan MP3/WMA.)
	• “File Check” blijft op het display knipperen. • De afleestijd varieert afhankelijk van de media.• Gebruik niet te veel lagen en mappen.• Schakel de stroom even uit en dan weer in.
	• “No Files” verschijnt op het display. Gebruik media waarop fragmenten met het juiste formaat zijn opgeslagen.
	• “Not Support” verschijnt op het display en het fragment wordt overgeslagen.
	• “Read Failed” verschijnt op het display en de voorgaande bron wordt weer geactiveerd.
	• “SD Loading Error” verschijnt op het display tijdens weergave van fragmenten van een SD-kaart.
	• Geluid wordt soms onderbroken tijdens weergave van een fragment.
	• Juiste tekens worden niet getoond (bijv. albumnaam).
CD-wisselaar	• “No Disc” verschijnt op het display.
	• “No Magazine” verschijnt op het display. Plaats het magazijn.
	• “Reset 8” verschijnt op het display. Verbind deze receiver en de CD-wisselaar op de juiste manier en druk op de terugsteltoets van de CD-wisselaar.
	• “Reset 1” – “Reset 7” verschijnt op het display. Druk op de terugsteltoets van de CD-wisselaar.
	• CD-wisselaar werkt helemaal niet. Stel de receiver terug (zie bladzijde 2).
Geluid	• Alleen “Defeat” kan als DSP-functie worden gekozen.• Alleen de geluiden van het hoge bereik of lage bereik worden gereproduceerd, maar er zijn full-range luidsprekers aangesloten.
	Symptomen Oplossingen/Oorzaken
iPod/D.speler weergave	• De iPod of D.speler kan niet worden ingeschakeld of functioneert niet.	• Controleer de aansluitkabel en de verbinding.• Update de firmware-versie.• Laad de batterij op.
	• Toetsen werken niet normaal. De functies van de toetsen zijn veranderd. Druk op POWER/ATT/ENTER alvorens de bediening uit te voeren.
	• Geluid is vervormd. Schakel de equalizer van het toestel of van de iPod/D.speler uit.
	• “Disconnect” verschijnt op het display.	Controleer de aansluitkabel en de verbinding.
	• Weergave stopt. De hoofdtelefoon werd tijdens weergave ontkoppeld.Start de weergave opnieuw met gebruik van het bedieningspaneel (zie bladzijde 28).
	• Geen geluid nadat een iPod nano werd aangesloten.	Ontkoppel de hoofdtelefoon van de iPod nano.
	• Geen geluid.• “ERROR 01” verschijnt op het display nadat een D.speler werd aangesloten.	Ontkoppel de adapter van de D.speler. Sluit vervolgens weer aan.
	• “No Files” of “No Track” verschijnt op het display.	Er zijn geen fragmenten opgeslagen. Importeer fragmenten naar de iPod of D.speler.
	• “Reset 1” – “Reset 7” verschijnt op het display.	Ontkoppel de adapter van zowel dit toestel als de iPod/D.speler. Sluit vervolgens weer aan.
	• “Reset 8” verschijnt op het display. Controleer de verbinding tussen de adapter en dit toestel.
	• Regelaars en toetsen van de iPod of D.speler werken niet meer na het ontkoppelen van dit toestel.	Stel de iPod of D.speler terug.
DAB-tuner	• “No DAB Signal” verschijnt op het display. Zoek een ander ensemble op.
	• “Reset 08” verschijnt op het display. Verbind dit toestel en de DAB-tuner juist en stel het toestel terug (zie bladzijde 2).
	• DAB-tuner werkt helemaal niet. Stel de receiver terug (zie bladzijde 2).
	• “Antenna Power NG” verschijnt op het display. Controleer de DAB-antenne en verbinding.

- Microsoft en Windows Media zijn ofwel geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

• Het SD logo is een handelsmerk.

- Gefabriceerd onder licentie van BBE Sound, Inc. Licentie verleend door BBE Sound, Inc. Onder USP5510752 en 5736897. BBE en het BBE symbool zijn geregistreerde handelsmerken van BBE Sound, Inc.

- iPod is een handelsmerk van Apple Computer, Inc., geregistreerd in de V.S. en andere landen.

Technische gegevens

AUDIOVERSTERKER-GEDEELTE	Maximaaluitgangsvermogen:	Voor/Achter: 50 W per kanaal
	Doorlopenduitgangsvermogen(RMS):	Voor/Achter: 19 W per kanaal in 4 Ω, 40 Hz	t/m 20 000 Hzmet niet meer dan 0,8% totale harmonische vervorming.
	Lastimpedantie: 4 Ω (4 Ω t/m 8 Ω toelaatbaar)
	Bereik voor equalizer:	Frequenties:Grafisch EQ: 63 Hz, 125 Hz, 250 Hz, 500 Hz, 1 kHz, 2 kHz, 4 kHz, 8 kHz, 12,5 kHz (9 banden)Parametrisch EQ: 3 banden (Band 1/2/3): 20 Hz, 25 Hz, 31,5 Hz, 40 Hz, 50 Hz, 63 Hz, 80 Hz, 100 Hz, 125 Hz, 160 Hz, 200 Hz, 250 Hz, 315 Hz, 400 Hz, 500 Hz, 630 Hz, 800 Hz, 1 kHz, 1,2 kHz, 1,6 kHz, 2 kHz, 2,5 kHz, 3,2 kHz, 4 kHz, 5 kHz, 6,3 kHz, 8 kHz, 10 kHz, 12,5 kHz, 16 kHz, 20 kHz (31 frequencies)
		Niveau: ±10 dB
	Frequentierespons: 40 Hz t/m 20 000 Hz
	Signaal-tot-ruis ratio: 70 dB
	Niveau/impedantie: Lijningang: 1,5 V/20 kΩ belasting (volledige schaal)
	Lijnuitgang: 5,0 V/20 kΩ belasting (volledige schaal)
	Uitgangsimpedantie: 1 kΩ
	Subwoofer-uitgangsniveau/impedantie: 2,0 V/20 kΩ belasting (volledige schaal)
	Overige aansluitingen: LINE IN, CD-wisselaar

TUNER-GEDEELTE	Frequentiebereik: FM: $7,5 MHz t/m 108,0 MHz
			AM: (MG) 522 kHz t/m 1 620 kHz(LG) 144 kHz t/m 279 kHz
	FM-tuner	Bruikbare gevoeligheid:	11,3 dBf (1,0 μV/75 Ω)
		50 dB Quieting gevoeligheid:	16,3 dBf (1,8 μV/75 Ω)
		Alternatieve kanaalgevoeligheid (400 kHz):	65 dB
		Frequentierespons:	40 Hz t/m 15 000 Hz
		Stereoscheiding:	30 dB
	MG-tuner	Gevoeligheid/Selectiviteit:	20 μV/65 dB
	LG-tuner	Gevoeligheid:	50 μV
CD-SPELER-GEDEELTE	Type: Compactdisc-speler
	Signaalafastsysteem: Contactloos optische aftasting (halfgeleider-laser)
	Aantal kanalen: 2 kanalen (stereo)
	Frequentierespons: 5 Hz t/m 20 000 Hz
	Dynamisch bereik: 98 dB
	Signaal-tot-ruis ratio: 102 dB
	Wow en flutter: Lager dan meetbare limiet
	MP3: Bitwaarde: 32 kbps –	320 kbps
		Bemonsteringsfrequentie: MPEG-1: 48 kHz, 44,1 kHz, 33 kHz
	WMA: Bitwaarde: 8 kbps –	320 kbps
		Bemonsteringsfrequentie: 48 kHz, 44,1 kHz, 32 kHz

SD-KAART	Formaat: FAT 12/16
	Opslag: 8 MB – 512 MB
	Afspeelbaar audioformaat: MP3/WMA
	MP3: Bitwaarde: 8 kbps – 320 kbps
			Bemonsteringsfrequentie: MPEG-1: 48 kHz, 44,1 kHz, 33 kHz
			MPEG-2: 24 kHz, 22,05 kHz, 16 kHz
	WMA: Bitwaarde: 8 kbps –	192 kbps
		Bemonsteringsfrequentie: 48 kHz, 44,1 kHz, 32 kHz

USB-GEHEUGEN	Formaat: FAT 12/16/32
	Opslag: Minder dan 4 GB (1 partitie-type)
	Afspeelbaar audioformaat: MP3/WMA
	Max. stroomverbruik: Minder dan 500 mA
	MP3: Bitwaarde: 32 kbps –	320 kbps
		Bemonsteringsfrequentie: MPEG-1: 48 kHz, 44,1 kHz, 32 kHz
	WMA: Bitwaarde: 5 kbps –	320 kbps
		Bemonsteringsfrequentie: 8 kHz – 48 kHz

ALGEMEEN	Stroomvereisten: Bedrijfsvoltage: 14,4 V gelijkstroom (11 V t/m 16 V toelaatbaar)
	Aarding:		Negatieve aarding
	Toelaatbare bedrijfstemperatuur:		0°C t/m +40°C
	Afmetingen (B x H x D):	Installatie-afmetingen (bij benadering):	182 mm × 52 mm × 162 mm
		Paneel-afmetingen (bij benadering):	188 mm × 58 mm × 11 mm
	Gewicht (bij benadering):		1,7 kg (exclusief accessoires)

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Hebt u PROBLEMEN met de bediening?

Stel het apparaat terug

Zie de pagina met de paragraaf Het apparaat terugstellen
