Producttype	Magnetron
Merk	Etna
Model	ESM220ZIL
Inhoud	20 L
Magnetronvermogen	800 W
Voeding	230 V, 50 Hz
Aangesloten belasting	1150 W
Afmetingen (B x H x D)	440 x 258 x 345 mm
Gewicht	11 kg
Bedieningstype	Draaiknop en knoppen
Display	LED digitale klok
Magnetronvermogensniveaus	10%, 30%, 50%, 80%, 100%
Ontdooimodi	Op gewicht (100-2000 g) of op tijd
Automatische menuprogramma's	8 (opwarmen, groente, vis, vlees, pasta, aardappel, pizza, soep)
Meertraps koken	Tot 2 fasen
Voorinstelfunctie	Ja (uitgestelde start met klok)
Kinderslot	Ja (Stop 3 seconden ingedrukt houden)
Draaiplateau	Inbegrepen met rolsteun
Maximale kooktijd	95 minuten
Binnenverlichting	Niet gespecificeerd
Deurveiligingsvergrendelingen	Ja
Reiniging	Vochtige doek, mild reinigingsmiddel; vaatwasmachinebestendige accessoires
Ventilatievrije ruimte	Boven: 30 cm, zijkanten/achter: 7,5 cm

Veelgestelde vragen - ESM220ZIL ETNA

Hoe stel ik de klok in op de Etna ESM220ZIL magnetron?

Druk op de 'Klok'-knop. De uren knipperen. Draai aan de 'Tijd/Gewicht/Auto Menu'-knop om de uren in te stellen (0-23). Druk opnieuw op 'Klok', stel dan de minuten in (0-59) met de knop. Druk op 'Klok' om te bevestigen.

Hoe kan ik voedsel ontdooien met deze magnetron?

Er zijn twee methoden: op gewicht (druk eenmaal op 'Ontdooien', display toont 'dEF1', stel gewicht in 100-2000 g) of op tijd (druk tweemaal op 'Ontdooien', display toont 'dEF2', stel tijd in tot 95 min). Druk op 'Start/OK' om te beginnen.

Wat zijn de beschikbare magnetronvermogensniveaus?

Druk herhaaldelijk op de 'Magnetron'-knop om door de niveaus te gaan: P100 (100%, 1 keer drukken), P80 (80%, 2 keer drukken), P50 (50%, 3 keer drukken), P30 (30%, 4 keer drukken), P10 (10%, 5 keer drukken).

Kan ik in meerdere fasen koken (meertraps koken)?

Ja, u kunt tot 2 kookfasen instellen. Stel bijvoorbeeld eerst ontdooien in, daarna magnetron. Het automatische menu kan niet worden gebruikt in de meertrapsmodus. Elke fase kan een ander vermogen en tijd hebben.

Hoe gebruik ik de automatische menuprogramma's?

Draai aan de 'Tijd/Gewicht/Auto Menu'-knop om een programma te selecteren (A-1 tot A-8). Druk op 'Start/OK', stel dan het gewicht of de hoeveelheid in. Druk nogmaals op 'Start/OK' om te starten. Raadpleeg de kooktabel in de handleiding voor details.

Hoe stel ik een uitgestelde start in (voorinstelfunctie)?

Stel eerst de klok in. Stel vervolgens een kookfunctie in (max 2 fasen, behalve ontdooien). Druk op 'Klok', stel de gewenste starttijd in (uren en dan minuten). Druk op 'Start/OK' om te bevestigen. De oven start automatisch op dat tijdstip.

Hoe activeer ik het kinderslot?

Houd de 'Stop'-knop 3 seconden ingedrukt. Er klinkt een lange piep. Om uit te schakelen, houd 'Stop' opnieuw 3 seconden ingedrukt. Het slot voorkomt dat de oven wordt bediend.

Welke materialen zijn veilig te gebruiken in deze magnetron?

Veilig: papier, aluminiumfolie (voor het afdekken van dunne delen), vershoudfolie, hittebestendig plastic, ovenbestendig glas en keramiek. Onveilig: metaal, aluminium bakjes, ongeglazuurd aardewerk, metalen decoraties en flessen met smalle hals.

Hoe moet ik de magnetron schoonmaken?

Maak de binnenkant direct na gebruik schoon met een vochtige doek. Gebruik zeepwater voor regelmatige reiniging. De magnetronverdelingskap moet schoon zijn om vonkoverslag te voorkomen. Accessoires kunnen in de vaatwasser worden gewassen. Om geurtjes te verwijderen, verhit een glas water met citroensap gedurende 2 minuten op vol vermogen.

Wat moet ik doen als de magnetron niet werkt?

Controleer of de stekker in het stopcontact zit, de deur goed gesloten is, de zekering in de meterkast niet is doorgebrand, het vermogensniveau en de tijd correct zijn ingesteld, er geen ongeschikt keukengerei wordt gebruikt en ventilatieopeningen niet geblokkeerd zijn. Als het probleem aanhoudt, neem dan contact op met de service.

GEBRUIKSAANWIJZING ESM220ZIL ETNA

■ Veiligheid.... 7 - 8

Waar u op moet letten 7

Bediening....9 - 17

Ingebruikname....9

Klok instellen 10

Koken met de magnetron....11

Ontdooien 12

Koken in meerdere fasen....13

Voorinstelfunctie 14

Auto menu 15

Kooktabel auto menu 16

Controlefunctie 17

Kinderslot 17

■ Onderhoud .... 18

Reinigen 18

■ Storingen 19

Wat te doen als 19

Algemeen 19

- Milieuaspecten.... 20

Verpakking en toestel afvoeren ..... 20

Algemeen 21

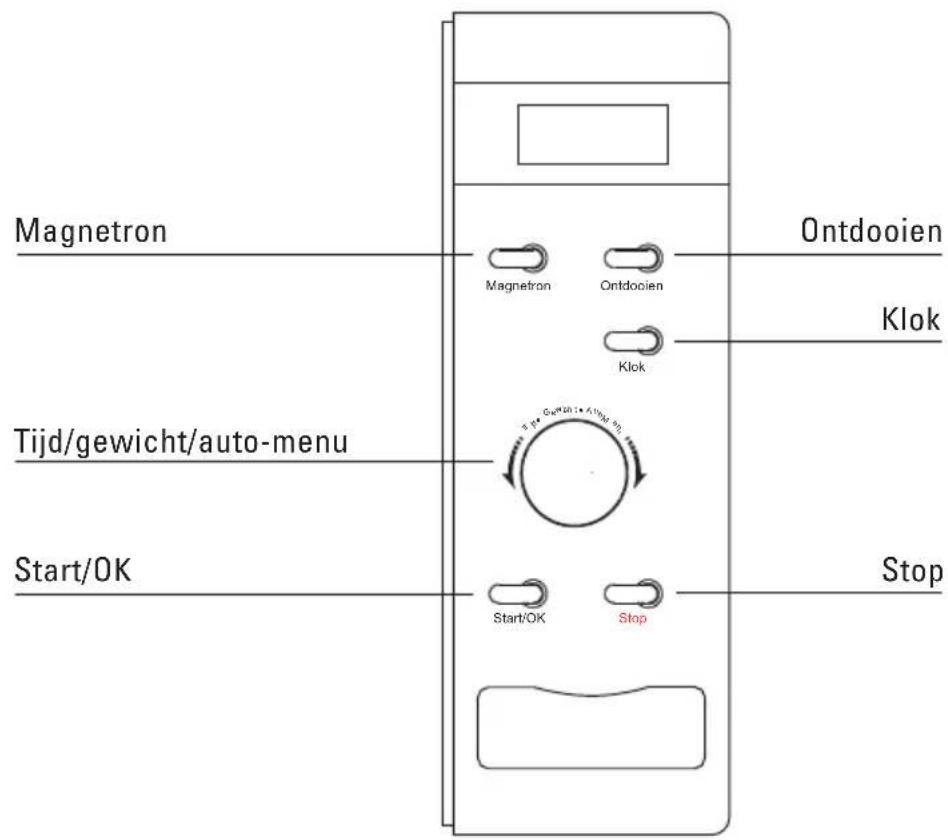

Bedieningspaneel

Toebehoren

draaiplateau ring voor draaiplateau

nokje voor draaiplateau

Inleiding

U heeft gekozen voor een magnetron van Etna.

Optimaal gebruikscomfort en een eenvoudige bediening stonden voorop bij de ontwikkeling van dit product.

De uitgebreide instelmogelijkheden maken het mogelijk exact die bereidingswijze te kiezen die u voor ogen staat. De bediening is niettemin eenvoudig.

De functies zijn overzichtelijk op het bedieningspaneel ondergebracht. Iedere functie heeft zijn eigen toets. De display informeert en helpt u bij het instellen.

De bediening van deze magnetron is eenvoudig. Met deze handleiding willen we vooral inzicht geven in alle mogelijkheden van dit toestel.

In het hoofdstuk bediening zijn de verschillende functies overzichtelijk gerangschikt. Er zijn ook tips opgenomen waarmee u uw voordeel kunt doen.

Bewaar deze handleiding zorgvuldig zodat een eventuele volgende gebruiker er ook zijn voordeel mee kan doen.

Veel kookplezier!

Algemeen

Deze magnetron is uiterst veilig. Toch is er, net als bij elk product, een aantal zaken waar u op moet letten.

Reparaties mogen alleen door een bevoegd servicemonteur worden uitgevoerd.

Het is gevaarlijk voor onbevoegden om reparaties uit te voeren waarbij het nodig is dat de behuizing van het toestel geopend wordt. De behuizing beschermt tegen het vrijkomen van micro-energie.

Gebruik het toestel niet als het beschadigd is. Indien het snoer beschadigd is, moet deze vervangen worden door de fabrikant, een servicemonteur of een bevoegd persoon. Dit om gevaarlijke situaties te voorkomen.

Bij reparatie moet het toestel spanningsloos gemaakt worden. Neem de stekker uit de contactdoos of draai de schakelaar in de meterkast op nul.

In verband met de elektrische veiligheid mag het toestel niet met hogedrukreinigers of stoomreinigers schoongemaakt worden.

Deze magnetron is ontworpen voor huishoudelijk gebruik. Gebruik hem alleen voor het bereiden van gerechten.

Bij het bereiden van gerechten die alcohol bevatten kan de alcohol door de hoge temperaturen verdampen.

Gebruik de magnetron niet voor het opbergen van brandgevaarlijke of licht ver vormbare materialen.

Zorg ervoor dat gerechten altijd voldoende verhit worden. De tijd die daarvoor nodig is, hangt van vele factoren af, zoals de hoeveelheid en het soort gerecht. De eventueel in het voedsel aanwezige bacteriën worden alleen gedood als het voedsel minimaal 10 minuten bij een temperatuur hoger dan 70 °C verhit wordt. Laat het voedsel wat langer garen als u niet zeker weet of het voedsel genoeg verhit is.

Verwarm nooit gesloten conservenblikken. Er ontstaat een overdruk in het blik, waardoor het kan exploderen.

Sta kinderen het gebruik van de oven zonder toezicht van volwassenen alleen toe, indien ze voldoende instructies hebben gekregen, zodat ze in staat zijn om op een veilige manier met de oven om te gaan en de gevaren inzien van onjuist gebruik van de oven.

Waar u op moet letten

Zet een kunststof lepeltje in het kopje als u vloeistof (bijvoorbeeld water) wilt koken. Het kan namelijk gebeuren dat de vloeistof kookt zonder dat u belletjes ziet. Zodra u het kopje uit de oven neemt, kan de vloeistof opeens heftig gaan koken en uit het kopje spatten, met het risico dat u zich brandt.

De inhoud van zuigflessen en potjes babyvoeding moet geschud en geroerd worden. Controleer de temperatuur voor consumptie om verbranding te voorkomen.

Een magnetron is alleen veilig als de deur goed sluit!

Plaats nooit een voorwerp tussen de deur van de combi-oven en zorg dat de deur en de afdichting altijd schoon zijn.

Wanneer de deur of de afdichting beschadigd is, mag de oven niet gebruikt worden totdat de oven gerepareerd is door een hiertoe bevoegd persoon.

Gebruik de magnetron alleen voor het ontdooien en bereiden van voedsel en niet voor bijvoorbeeld het drogen van kleding of papier. Deze stoffen kunnen vlamvatten.

Als u kleine hoeveelheden droge of poedervormige producten in de magnetron verwarmt (zoals bij het drogen van kruiden) bestaat de kans op zelfontbranding.

Schakel de magnetron uit en neem de stekker uit het stopcontact indien iets in de combi-oven vlam vat. Houd de ovendeur dicht.

Een magnetron is niet geschikt voor:

■ inmaken van voedsel;

eieren in de schaal koken, deze spatten uit elkaar door de druktoename;

■ verhitten van frituurolie.

Verwijder metalen sluitstrips van plastic zakken en gebruik schalen en schotels die geschikt zijn voor de magnetron.

Vloeistoffen in luchtdichte verpakking mag u alleen opwarmen indien u een paar gaatjes in de verpakking prikt. Dit in verband met toename van de druk tijdens het opwarmen.

Verwarm nooit langer dan noodzakelijk is, houdt rekening met het "nagaren".

Waar u op moet letten

Prik met een vork of ander puntig voorwerp even in het vel van vlees, kip of vis. Hiermee voorkomt u dat deze gerechten gaan spetteren.

Als de magnetron ingeschakeld is, mag de deur geopend worden; de magnetron schakelt automatisch uit en de ingestelde tijd wordt stilgezet.

Niet alle materialen kunnen in de magnetron. In de onderstaande tabel is aangegeven welke materialen u wel en niet kunt gebruiken.

Materiaal Magnetron

papier ja*

aluminiumfolie ja**

huishoudfolie ja

aluminium bakjes nee

diepvries / magnetron servies ja

hittebestendig plastic ja

ongeglazuurd aardewerk nee

metalen kookgerei nee

normaal glas ja

Pyrex, ander ovenvast glas

en keramiek ja

borden met metaalhoudende sierrand nee

metalen sluitstrip nee

kwikthermometer nee

afgesloten pot nee

fles met een nauwe hals nee

braadzakken ja

* Gebruik niet-gedecoreerd keukenpapier voor het afdekken van een schaal of onder brood bij het ontdooien.

** Door dunnere gedeelten van gerechten (zoals kippenpoten) af te dekken, voorkomt u dat ze te snel garen.

Ingebruikname

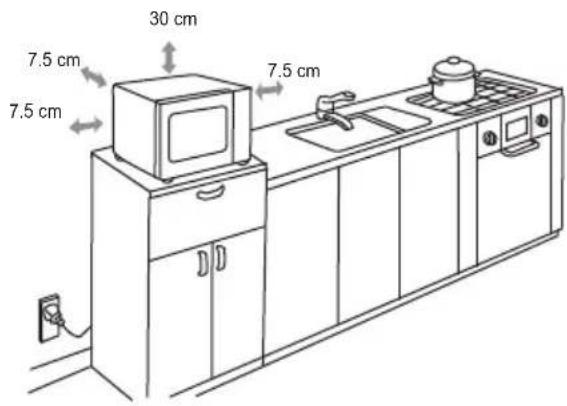

plaatsen

Plaats de magnetron op een stevige en vlakke ondergrond.

Zorg voor voldoende ventilatie rondom de magnetron. Houd aan de bovenzijde 30 cm ruimte vrij. Houd aan de achterzijde en zijkanten minimaal 7,5 cm ruimte vrij.

Dek de ventilatieopeningen niet af.

De stelvoetjes mogen niet verwijderd worden.

Plaats de magnetron niet in de buurt van warmtebronnen.

Zend- en ontvangstapparatuur zoals radio's en televisietoestellen kunnen de werking van de magnetron beïnvloeden.

magnetron en toebehoren reinigen

Neem het toebehoren uit de combi-magnetron en reinig het met een mild reinigingsmiddel.

opmerking

Als de oven voor de eerste maal sterk verhit wordt, zult u een "nieuwigheidsluchtje" ruiken. Dit is normaal. Schakel eventueel de wasemkap in of open een raam.

Na het afkoelen de oven met warm water reinigen.

Druk toets 'Start/OK' om het kookprogramma opnieuw te starten na het openen van de deur.

- Indien na het selecteren van een kookprogram ma niet binnen 5 minuten toets 'Start/OK' wordt ingedrukt zal het programma niet starten.

- Een pieptoon klinkt bij het bedienen van een toets. Klinkt er geen pieptoon dan is de toets niet goed ingeduwd.

- Na het beeindigen van een kook-programma klinkt er 5x een pieptoon.

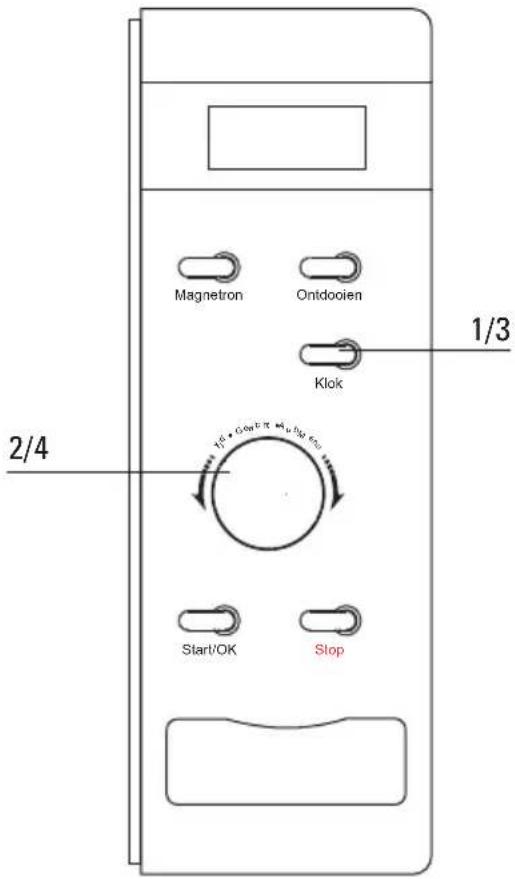

Klok instellen

1 Druk toets 'Klok'. De uren-aanduiding gaat knipperen.
2 Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de uren in (tussen 0-23 uur).
3 Druk toets 'Klok'. De minuten-aanduiding gaat knipperen.
4 Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de minuten in (tussen 0-59).
5 Druk toets 'Klok'. De ingestelde tijd verschijnt (":" knippert). Indien u tijdens het instellen van de klok op 'Stop' drukt verschijnt de vorige klok-instelling.

opmerking

Wanneer het toestel elektrisch wordt aangesloten, geeft de display "0:00" weer.

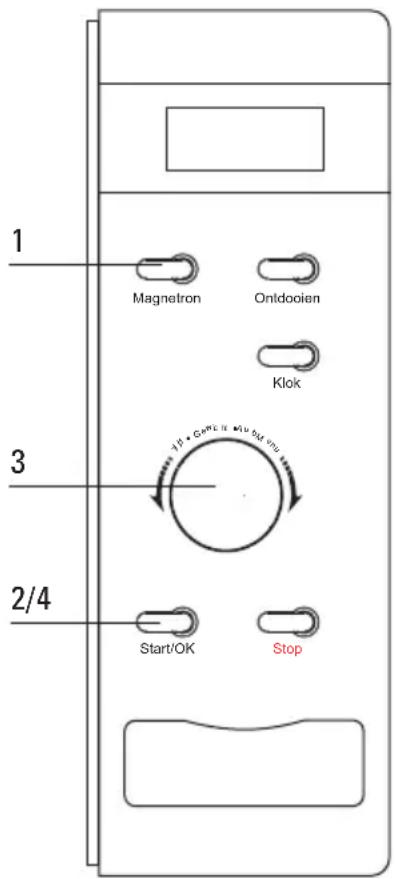

Koken met de magnetron

1 Druk toets 'Magnetron' om de magnetronfunctie te selecteren. Op het display verschijnt 'P100'.
2 Druk herhaaldelijk op 'Magnetron' of draai regelknop 'Tijd/Gewicht/Auto Menu' om het magnetronvermogen aan te passen
3 Druk toets 'Start/OK' om het magnetronvermogen te bevestigen.
4 Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de kooktijd in (de maxi male kooktijd is 95 minuten).
5 Druk toets 'Start/OK' om het ingestelde programma te starten.

voorbeeld:

U wilt 80% magnetronvermogen met een kookduur van 20 minuten.

1 Druk 1x toets 'Magnetron'. In de display verschijnt "P100". Druk nogmaals toets 'Magnetron' om 80% vermogen in te stellen. In de display verschijnt "P80".
2 Druk toets 'Start/OK'.
3 Draai regelknop 'Tijd/Gewicht/Auto Menu' totdat in de display "20:00" verschijnt (de maxi male kooktijd is 95 minuten).
4 Druk toets 'Start/OK' om het ingestelde programma te starten.

tabel magnetronvermogen

Vermogen Druk toets 'Magnetron'

100% (P100) 1x
80% (P80) 2x
50% (P50) 3x
30% (P30) 4x
10% (P10) 5x

Snel koken

1 Druk toets 'Start/OK'.

U kookt nu 30 seconden met 100% magnetronvermogen.

Elke volgende bediening van de 'Start/OK' toets verlengt het kook proces met 30 seconden. De maximale kooktijd is 95 minuten.

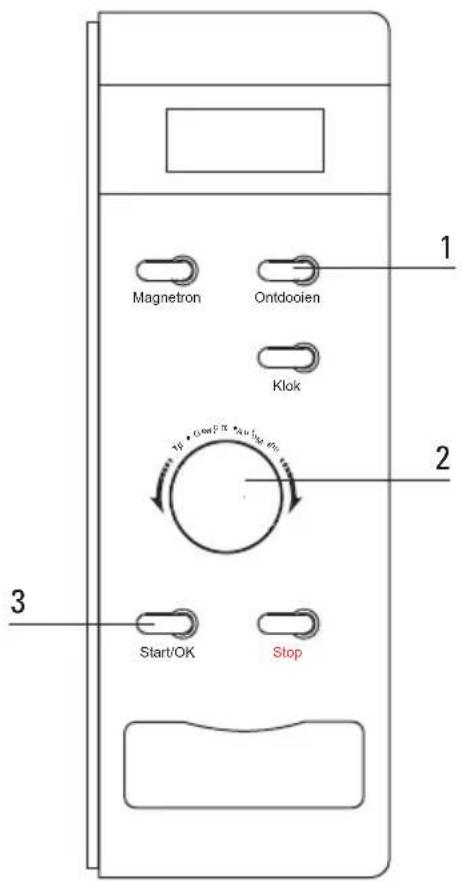

Ontdooien

met ingesteld gewicht

1 Druk 1x toets 'Ontdooien'. In de display verschijnt "dEF1".
2 Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel het gewenste gewicht in (tussen 100 en 2000 gram).
3 Druk toets 'Start/OK' om het ingestelde programma te starten.

met ingestelde tijd

1 Druk 2x toets 'Ontdooien'. In de display verschijnt "dEF2".
2 Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de gewenste kooktijd in (de maximaal in te stellen tijd is 95 minuten).
3 Druk toets 'Start/OK' om het ingestelde programma te starten.

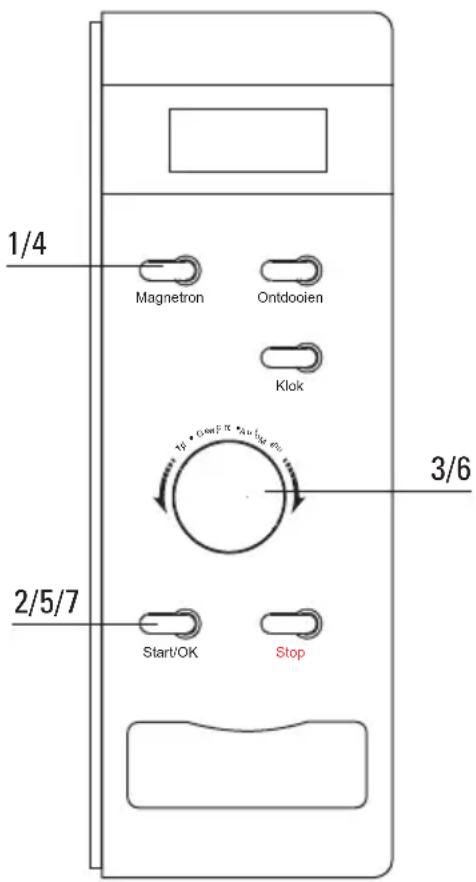

Koken in meerdere fasen

U kunt maximaal 2 kookfasen instellen. Stel de ontdooifunctie (indien van toepassing) als eerste fase in. Na elke fase klinkt een pieptoon en begint de volgende fase.

Auto-menu kan in deze stand niet worden gebruikt.

voorbeeld

U wilt 10 minuten 100% magnetronvermogen en 5 minuten 80% magnetronvermogen.

1 Druk 1x toets 'Magnetron' voor stand 100% magnetronvermogen. In de display verschijnt ""P100.
2 Druk toets 'Start/OK' om het ingestelde vermogen te bevestigen.
3 Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de kooktijd in op 10 minuten.
4 Druk 2x toets 'Magnetron' voor stand 80% magnetronvermogen.
5 Druk toets 'Start/OK' om het ingestelde vermogen te bevestigen.
6 Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de kooktijd in op 5 minuten.
7 Druk toets 'Start/OK' om het ingestelde programma te starten.

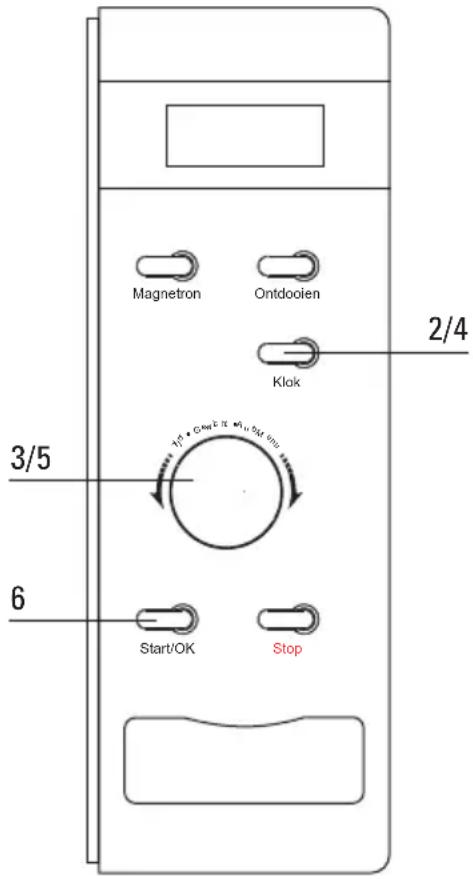

Voorinstelfunctie

stel eerst de tijdklok in (zie hoofdstuk "Klok instellen")

1 Stel een kookfunctie in. Maximaal kunnen 2 functies worden ingesteld (met uitzondering van de ontdooistand). Bij "Auto menu" kunt u maximaal 1 functie instellen.
2 Druk toets 'Klok'. In de display verschijnt de huidige tijd. De uuraan duiding knippert.
3 Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de gewenste uren in.
4 Druk toets 'Klok'. De minuten-aanduiding knippert.
5 Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de gewenste minuten in.
6 Druk toets 'Start/OK' om het ingestelde programma te selecteren. Wanneer de ingestelde tijd is bereikt klinken er 2 pieptonen en start het kookprogramma.

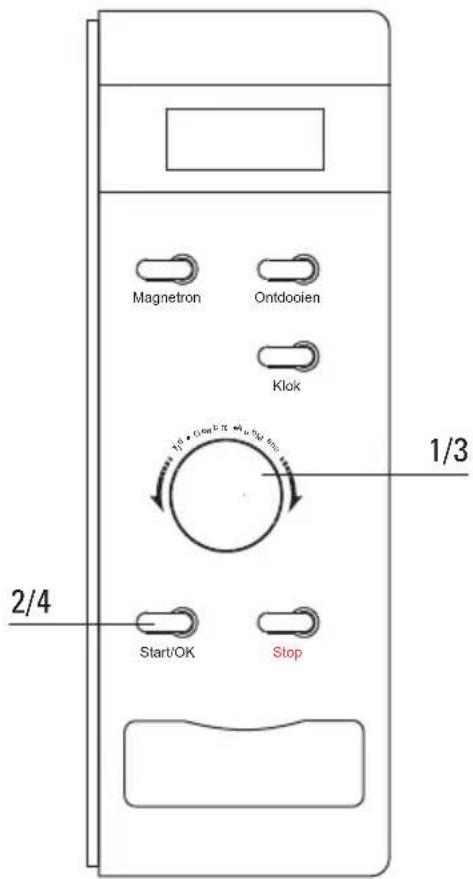

Auto menu

1 Draai regelknop 'Tijd/Gewicht/Auto Menu' rechtsom. Stel het gewenste programma in (A-1, A-2...A-8).
2 Druk toets 'Start/OK' om het ingestelde programma te selecteren.
3 Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel het gewenste gewicht of hoeveelheid in.
4 Druk toets 'Start/OK' om het ingestelde programma te starten.

Kooktabel auto menu

Menu Gewicht/Hoeveelheid Display			Vermogen
A-1 REHEAT	200 g 200		100%
	400 g 400
	600 g 600
A-2 VEGETABLE	200 g 200		100%
	300 g 300
	400 g 400
A-3 FISH	250 g 250		80%
	350 g 350
	450 g 450
A-4 MEAT	250 g 250		100%
	350 g 350
	450 g 450
A-5 PASTA	50 g (met koud water 450 g) 50		80%
	100 g (met koud water 800 g) 100
A-6 POTATO	200 g 200		100%
	400 g 400
	600 g 600
A-7 PIZZA	200 g 200		100%
	400 g 400
A-8 SOUP	200 ml 200		80%
	400 ml 400

Controle functie

Druk tijdens het koken toets 'Magnetron'. Het ingestelde vermogen wordt 2-3 sec. weergegeven in de display.
Druk in de voorinstel functie toets 'Klok'. De actuele auto-starttijd wordt 2-3 sec. weergegeven in de display.
Druk tijdens het koken toets 'Klok'. De dagtijd wordt 2-3 sec. weergegeven in de display.

Kinderslot functie

kinderslot inschakelen

Druk 3 seconden toets 'Stop'. Een 'lange' pieptoon klinkt.

kinderslot uitschakelen

Druk 3 seconden toets 'Stop'. Een 'lange' pieptoon klinkt.

Reinigen

Maak de binnenzijde direct na gebruik schoon. Gebruik een vochtige doek om condens, overgekookt vocht en voedselresten te verwijderen. Achtergebleven kruimels en vocht absorberen magnetronenergie en verlengen de kooktijden.
■ Reinig de binnen- en buitenzijde regelmatig; gebruik een sopje van afwasmiddel en maak de oven met een droge doek goed droog.
Zorg dat de afdekking van de microgolfverdeler schoon is. Vervuiling van de afdekking kan leiden tot vonkvorming.
■ Reinig het toebehoren regelmatig; gebruik een sopje van afwasmiddel met een borstel en maak het toebehoren met een droge doek goed droog. Het toebehoren mag ook afgewassen worden in de vaatwasmachine.

• Geurtjes verdwijnen als u een glas azijn of water met citroen in de ovenruimte zet. Schakel de magnetron gedurende twee minuten in op vol vermogen. Daarna afnemen met een vochtige doek.
• Controleer de deursluiting en het deurrubber regelmatig op beschadigingen.
• Gebruik de magnetron niet wanneer de deur of deursluiting beschadigd zijn.

Wat te doen als...

Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel eerst zelf als volgt te verhelpen. Bel de servicedienst indien onderstaande adviezen niet helpen.

■ Zit de stekker in het stopcontact?
Is de deur goed gesloten?
Is de zekering in de meterkast defect?
Zijn het vermogen en de bereidingstijd goed ingesteld?
■ Staan er voorwerpen in de magnetron die er niet thuishoren?
■ Heeft u het juiste keukengerei gebruikt?
■ Zijn de ventilatieopeningen geblokkeerd?
Is het voedsel voldoende ontdooid?
■ Heeft u het voedsel tijdens de bereiding gekeerd of geroerd?

Algemeen

Raadpleeg bij storingen het telefoonnummer van de servicedienst. Zie hiervoor de bijgeleverde garantiekaart of raadpleeg de internet site www.hps.nl. Op deze site zijn ook schoonmaak- en gebruikerstips te vinden. Er zijn ook diverse schoonmaakmiddelen via deze site te verkrijgen.

Verpakking en toestel afvoeren

De verpakking van het toestel is recyclebaar.

Gebruikt kunnen zijn:

karton;
■ polyethyleenfolie (PE);
■ CFK - vrij polystyreen (PS - hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Op het typeplaatje is het symbool van een doorgekruiste vuilnisbak aangebracht:

Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd, maar naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente moet worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat zoals dit toestel, voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid, die door een ongeschikte verwerking ontstaat, en zorgt ervoor dat de materialen waaruit het apparaat bestaat teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Technische gegevens

Voeding 230 V 50 Hz

Aansluitwaarde 1150 W

Magnetronvermogen 800 W

Oveninhoud 20 l

Gewicht 11 kg

Afmetingen (bxhxd) 440 x 258 x 345 mm

Contents

- Your microwave oven .... 4

Description 4

Introduction 5

General 6

Safety 7 - 8
