KD-G322 - Autoradio JVC - Gratis gebruiksaanwijzing en handleiding

Type product	Autoradio
Merk	JVC
Model	KD-G322
Afmetingen (b x h x d)	178 x 50 x 150 mm (standaard 1-DIN)
Gewicht	Ongeveer 1,2 kg
Voeding	12 V gelijkstroom (accu auto)
Maximaal vermogen	4 x 50 W (piek)
Radiofrequenties	FM (87,5 – 108,0 MHz), AM (531 – 1.602 kHz)
Afspelen	CD, CD-R/RW, MP3/WMA via CD
Audio-ingangen	AUX-ingang (3,5 mm jack)
Geluidsregeling	Bass, treble, balance, fader, loudness
Display	LCD met verlichting (aanpasbare kleur)
Bediening	Draaiknoppen, toetsen, afstandsbediening (optioneel)
Ondersteunde talen	Meertalig (o.a. Nederlands, Engels, Duits)
Beveiliging	Afneembaar frontpaneel (diefstalbeveiliging)
Onderhoud	Reinig frontpaneel met zachte, droge doek; vermijd agressieve schoonmaakmiddelen
Reparatie en onderdelen	Neem contact op met erkende JVC-servicecentra; gebruik alleen originele onderdelen
Garantie	1 jaar (afhankelijk van regio)
Verpakking inhoud	Autoradio, montagemateriaal, handleiding, verwijderbare frontpaneel

Veelgestelde vragen - KD-G322 JVC

Hoe installeer ik de JVC KD-G322 in mijn auto?

Verwijder de oude radio, sluit de ISO-stekkers aan op de bedrading van de auto, plaats de radio in de DIN-beugel en bevestig het frontpaneel. Raadpleeg de handleiding voor specifieke bedradingschema's.

Waarom werkt de CD-speler niet?

Controleer of de CD correct is geplaatst (labelzijde omhoog) en of de schijf niet bekrast is. Soms helpt het om de radio uit en weer aan te zetten.

Kan ik een USB-stick aansluiten?

De JVC KD-G322 heeft geen USB-poort, maar wel een AUX-ingang. Gebruik een USB-naar-AUX adapter of speel muziek af via een externe speler.

Hoe pas ik de zenders aan?

Druk op de SEEK-toets om automatisch te zoeken, of houd een preset-toets ingedrukt om een zender op te slaan.

Wat betekent de foutmelding 'RESET'?

Druk met een pen of paperclip op de resetknop op het frontpaneel om de radio terug te zetten naar fabrieksinstellingen.

Hoe koppel ik de radio los voor onderhoud?

Schakel de auto uit, verwijder het frontpaneel en trek de stekkers los; noteer de bedrading voor herinstallatie.

Kan ik meerdere luidsprekers aansluiten?

Ja, de radio ondersteunt 4 luidsprekers (2 voor, 2 achter) met een impedantie van 4-8 ohm.

Hoe stel ik de klok in?

Houd de CLOCK-toets ingedrukt, gebruik de draaiknop om de tijd in te stellen en bevestig met een seconde indrukken.

Waarom is de radio-ontvangst slecht?

Controleer de antenneaansluiting; een verlengde antenne kan helpen in gebieden met zwak signaal.

Hoe maak ik het frontpaneel schoon?

Verwijder het frontpaneel, veeg het voorzichtig af met een zachte, droge doek. Gebruik geen vloeistoffen of schoonmaakmiddelen.

GEBRUIKSAANWIJZING KD-G322 JVC

Zie bladzijde 5 voor het annuleren van de displaydemonstratie.

Bijzonderheden over de installatie en aansluiting van het apparaat vindt u in de desbetreffende handleiding.

Hartelijk dank voor de aanschaf van dit JVC-product!

Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

BELANGRIJK VOOR LASERPRODUKTEN

1. KLASSE 1 LASERPRODUKT

2. VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.

3. VOORZICHTIG: Zichtbare en onzichtbare laserstraling indien open en interlock defect of buiten werking gesteld. Voorkom directe blootstelling aan de straal.

4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL OP BUITENKANT VAN TOESTEL AANGEBRACHT.

Voorkom ongelukken en kijk derhalve beslist goed recht-vooruit wanneer u de receiver tijdens het autorijden moet bedienen.

Let op met het instellen van het volume:

Discs produceren in vergelijking met andere bronnen weinig ruis. Verlaag het volume alvorens een disc af te spelen, zodat beschadiging van de luidsprekers door een plotselinge verhoging van het uitgangsniveau wordt voorkomen.

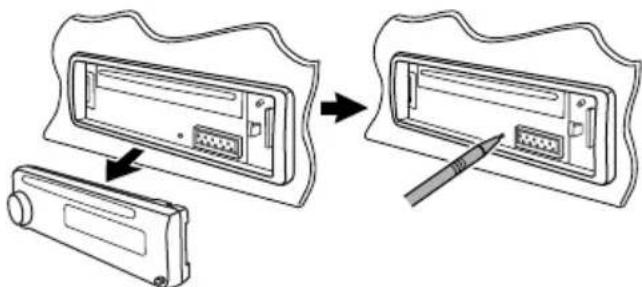

Het apparaat terugstellen

- De door u gemaakte instellingen worden tevens gewist.

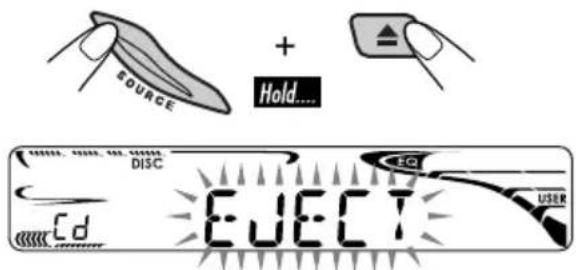

Geforceerd verwijderen van een disc

- Stel de receiver terug indien dit niet werkt. - Wees voorzichtig en zorg dat de disc niet valt bij het verwijderen.

Verwijderen/bevestigen van het bedieningspaneel

Voor de veiligheid is een genummerde identificatiekaart bij het apparaat geleverd. Het identificatienummer is tevens op de behuizing van het apparaat gedrukt. Bewaar de kaart op een veilige plaats. Deze kaart is belangrijk voor identificaatie indien het apparaat is gestolen.

Meer over deze gebruiksaanwijzing

• De bediening met de toetsen worden voornamelijk met de afbeeldingen in de volgende tabel uitgelegd.
• geeft aan dat een indicator voor de overeenkomende bediening wordt getoond.
• Bepaalde gerelateerde tips en opmerkingen worden bij “Meer over deze receiver” (zie bladzijden 15 t/m 17) beschreven.

	Druk kort.
	Druk herhaaldelijk.
		van deze.
	Houd ingedrukt totdat de gewenste functie is geactiveerd.
	Houd beide toetsen tegelijkertijd ingedrukt.

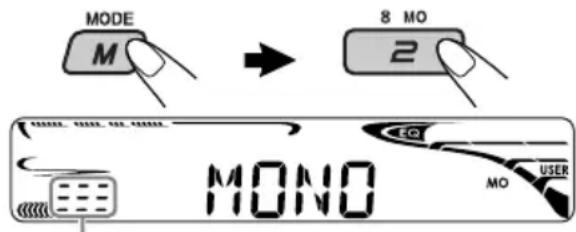

Gebruik van de M MODE toets

Door een druk op M MODE schakelt de receiver in de functiemodus en krijgen de cijfertoetsen en ▲▶▶|/◀◀◀▼toetsen een andere functie.

Bijv.: Indien cijfertoets 2 als MO (mono) toets werkt.

Indicator voor tijd aftellen

Om deze toetsen na een druk op M MODE weer voor de oorspronkelijke functies te gebruiken, moet u 5 seconden wachten zonder op een van deze toetsen te drukken totdat de functiemodus is geannuleerd of moet u nogmaals op M MODE drukken.

INHOUD

Bedieningspaneel — KD-G322 en KD-G321 ... 4

Starten 5

Basisbediening 5

Bediening van de radio 6

Bediening voor FM RDS 7

Opzoeken van uw favoriete FM RDS-programma ... 7

Bediening voor discs 9

Afspelen van een disc in de receiver 9

Geluidsinstellingen 11

Algemene instellingen — PSM ...... 12

Onderhoud 14

Meer over deze receiver 15

Oplossen van problemen 17

De receiver heeft een functie voor bediening met de stuurafstandsbediening.

- Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.

Denk aan de veiligheid...

• Zet het volume onder het rijden niet te hard. Dit is gevaarlijk, omdat u de geluiden buiten de auto niet meer hoort.
• Zet de auto stil voordat u ingewikkelde handelingen met het apparaat gaat verrichten.

Temperatuur binnen de auto...

Als de auto gedurende lange tijd in de kou of in de warmte heeft gestaan, mag u het apparaat pas gebruiken nadat de temperatuur in de auto weer normaal waarden heet bereikt.

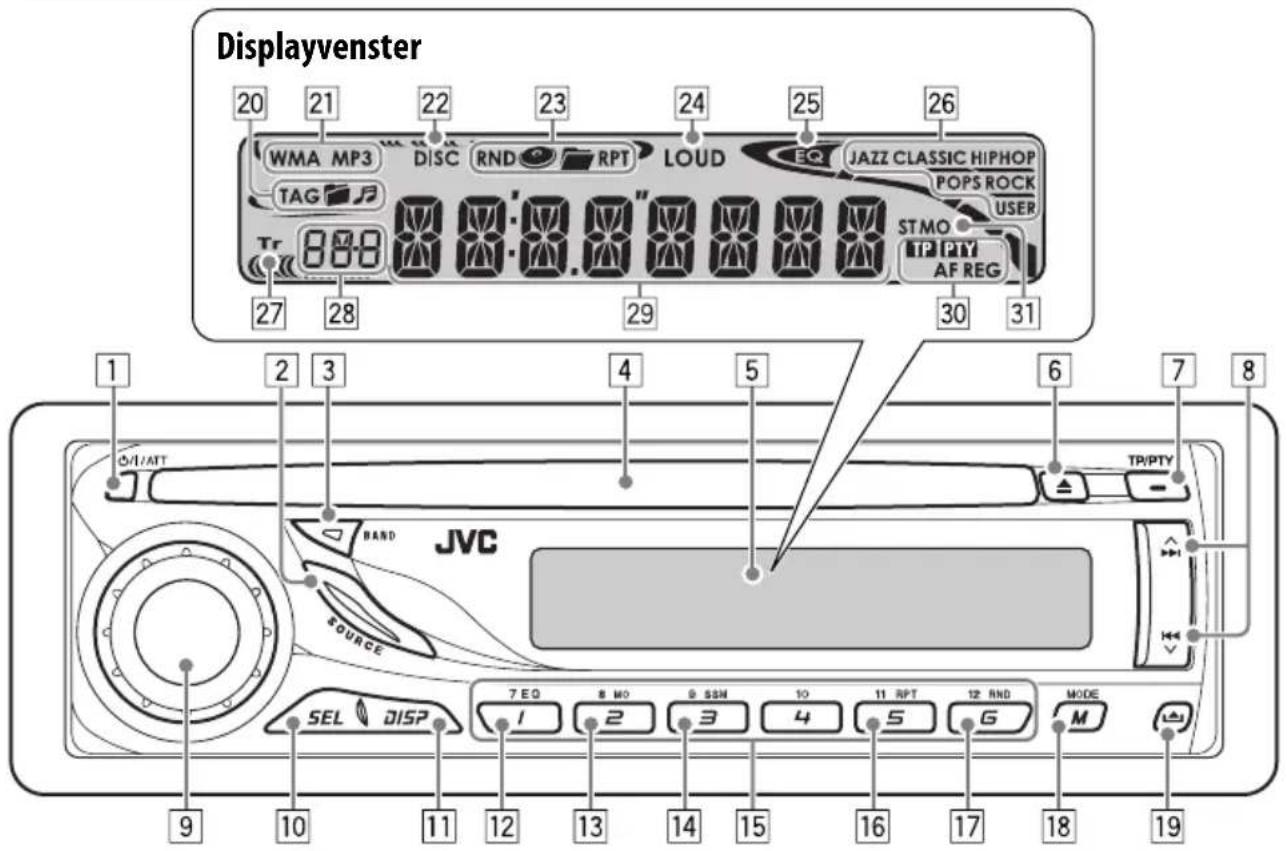

Namen van onderdelen

1 (standby/aan/demping) toets
2 SOURCE toets
3 BAND toets
4 Lade
5 Displayvenster
6 ▲ (uitwerp) toets
7 TP/PTY (verkeersinformatie/programmatype) toets
8 ∧ ▶▶▶|/|◀◀ ▽oetsen
9 Regelschijf
10 SEL (keuze) toets
11 DISP (display) toets
12 EQ (equalizer) toets
13 MO (mono) toets
14 SSM (achtereenvolgend vastleggen van sterke zenders) toets
15 Cijfertoetsen
16 RPT (herhalen) toets
17 RND (willekeurig) toets
18 M MODE toets
19 (bedieningspaneel ontgrendel) toets

Displayvenster

20 Discinformatie-indicators—TAG (ID3 Tag), (map), fragment/bestand)
21 Disctype-indicators—WMA, MP3
22 DISC indicator
23 Weergavefunctie- / onderdeelindicators—RND (willekeurig), 📄 (disc), 📅 (map), RPT (herhalen)
24 LOUD (toonversterking) indicator
25 EQ (equalizer) indicator
26 Geluidsfunctie (C-EQ: instelbare equalizer) indicators—JAZZ, CLASSIC, HIP HOP, POPS, ROCK, USER
27 Tr (fragment) indicator
28 Brondisplay / Volumeniveau-indicator / Indicator voor tijd aftellen
29 Hoofddisplay
30 RDS indicators—TP, PTY, AF, REG
31 Tunerontvangstindicators—ST (stereo), MO (mono)

Starten

Basisbediening

1 Inschakelen van de stroom.

* U kunt "DISC" niet als weergavebron kiezen indien er geen disc in het toestel is geplaatst.

3 Voor FM/AM-tuner

4 Stel het volume in.

Het volumeniveau verschijnt.

Volumeniveau-indicator

5 Stel het geluid als gewenst in. (Zie bladzijde 11.)

Snel dempen van het volume (ATT)Druk nogmaals om het geluid weer te herstellen.
Uitschakelen van de stroom

Basisinstellingen

- Zie tevens “Algemene instellingen — PSM” op bladzijden 12 en 13.

1 Annuleren van de displaydemonstratie

Kies "DEMO" en vervolgens "DEMO OFF".

2 Instellen van de klok

Kies "CLOCK H" (uur), en stel vervolgens het uur in.

Kies "CLOCK M" (minuut), en stel vervolgens de minuten in.

Kies “24H/12H” en vervolgens “24H” (uur) of “12H” (uur).

3 Voltooi de procedure.

Controleren van de huidige tijd wanneer...

De stroom is uitgeschakeld
Luisteren naar...
Een FM (niet-RDS) of AM-zender: Frequentie ↔ Klok
Een FM RDS-zender: Zendernaam (PS) → Zender-frequentie → Programmatype (PTY) → Klok → (terug naar het begin)

Bediening van de radio

Licht op wanneer een stereo FM-uitzending met sterke signalen wordt ontvangen.

De gekozen golfband verschijnt.

3 Zoek een zender.

Het zoeken stopt wanneer een zender wordt ontvangen.

Voor het eerder stoppen, drukt u nogmaals op dezelfde toets.

Handmatig op een zender afstemmen

In stap ③ hierboven...

1

2 Kies de gewenste zenderfrequenties.

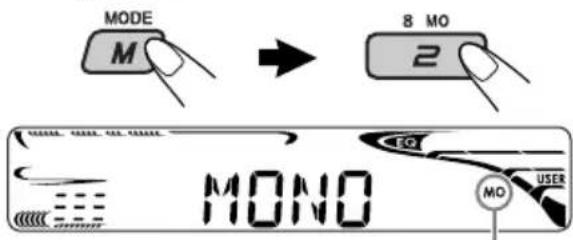

Indien een stereo FM-uitzending slecht ontvangbaar is

Licht op wanneer de monofunctie wordt geactiveerd.

De ontvangst is beter, maar het stereo-effect gaat verloren.

Voor het weer herstellen van het stereo-effect, herhaalt u dezelfde procedure. "MONO OFF" verschijnt en de MO indicator dooft.

Vastleggen van zenders in het geheugen

U kunt zes zenders voor iedere golfband vastleggen.

Automatisch vastleggen van FM-zenders —SSM (achtereenvolgend vastleggen van sterke zenders)

1 Kies de FM-golfband (FM1 - FM3) waarvan u een zender wilt vastleggen.

"SSM" knippert en dooft zodra het automatisch vastleggen klaar is.

Lokale FM-zenders met sterke signalen worden opgezocht en automatisch voor de FM-golfband vastgelegd.

Handmatig vastleggen

Bijv.: Vastleggen van FM-zender op 92,5 MHz onder voorkeurnummer 4 van de FM1-golfband.

Het voorkeurnummer knippert even.

Luisteren naar een voorkeurzender

2 Kies de gewenste voorkeurzender (1 - 6).

Bediening voor FM RDS

Wat u met RDS kunt doen

Met RDS (Radio Data System) kunnen FM-zenders behalve de normale programmasignalen, extra signalen uitsturen. Met RDS-data kan de receiver het volgende uitvoeren:

• Programmatype (PTY) zoeken (zie het volgende)
• Standbyontvangst van TA (Verkeersinformatie) en PTY (Programmatype) (zie bladzijden 8 en 13)
• Automatisch volgen van hetzelfde programma —Ontvangst van netwerk-volgen (zie bladzijde 9)
  • Programmazoeken (zie bladzijde 13)

Opzoeken van uw favoriete FM RDS-programma

U kunt met gebruik van PTY-codes gemakkelijk op een zender afstemmen die uw favoriete programma uitzendt.

- Zie bladzijde 8 voor het vastleggen van uw favoriete programmatypes.

② Kies uw favoriete programmatypes.

Kies een van de PTY-codes (zie bladzijde 8).

Wordt vervolgd...

Het zoeken van uw favoriete programma start.

Indien er een zender is die een programma van dezelfde PTY-code uitzendt, wordt op deze zender afgestemd.

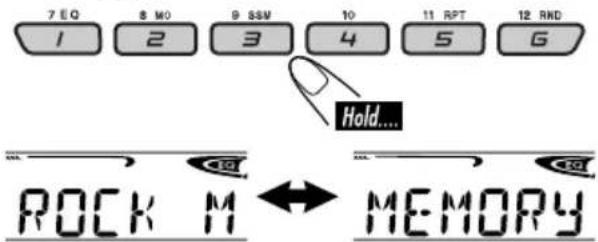

Vastleggen van uw favoriete programmatypes

U kunt uw zes favoriete programmatypes vastleggen.

Vastleggen van programmatypes onder de cijfertoetsen (1 - 6):

1	2	3	4	5	6
POP M	ROCK M	EASY M	CLASSICS	AFFAIRS	VARIED

1 Kies een PTY-code (zie bladzijde 7).
2 Kies het gewenste voorkeurnummer (1 - 6) waaronder u het wilt vastleggen.

Bijv.: Met "ROCK M" gekozen

3 Herhaal stappen 1 en 2 voor het vastleggen van andere PTY-codes onder andere voorkeurnummers.
4 Voltooi de procedure.

PTY-codes

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS, OTHER M (overige muziek), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (nationale muziek), OLDIES, FOLK M (folkmuziek), DOCUMENT

Gebruik van standbyontvangst

TA-standbyontvangst

Met TA-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar verkeersinformatie (TA).

Het volume verandert naar het hiervoor ingestelde TA-volumeniveau indien het huidige volumeniveau lager dan het hiervoor ingestelde niveau is (zie bladzijde 13).

Activeren van TA-standbyontvangst

De TP (verkeersinformatie) indicator licht op of knippert.

• Indien de TP indicator is opgelicht, is TAstandbyontvangst geactiveerd.
• Indien de TP indicator knippert, is TA-standbyontvangst nog niet geactiveerd. (Dit is het geval indien u naar een FM-zender luistert die de voor TA-standbyontvangst vereiste RDS-signalen niet levert.)
  Voor het activeren van TA-standbyontvangst, moet u op een andere zender afstemmen die deze signalen wel levert. De TP indicator stopt te knipperen en blijft continu opgelicht.

Annuleren van TA-standbyontvangst

De TP indicator dooft.

PTY-standbyontvangst

Met PTY-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar uw favoriete PTY-programma.

Voor het activeren en kiezen van uw favoriete PTY-code voor PTY-standbyontvangst, zie bladzijde 13.

De PTY indicator licht op of knippert.

• Indien de PTY indicator is opgelicht, is PTYstandbyontvangst geactiveerd.
• Indien de PTY indicator knippert, is PTY-standbyontvangst nog niet geactiveerd. Voor het activeren van PTY-standbyontvangst, moet u op een andere zender afstemmen die deze signalen wel levert. De PTY indicator stopt te knipperen en blijft continu opgelicht.

Voor het annuleren van PTY-

standbyontvangst, kiest u "OFF" voor de PTY-code (zie bladzijde 13). De PTY indicator dooft.

Volgen van hetzelfde programma—Ontvangst van netwerk-volgen

Indien u in een gebied rijdt waar de FM- ontvangst niet sterk genoeg is, zal de receiver automatisch op een andere FM RDS-zender van hetzelfde netwerk afstemmen, die mogelijk hetzelfde programma maar met sterkere signalen uitzendt (zie de afbeelding hieronder).

Ontvangst van netwerk-volgen is bij het verlaten van de fabriek geactiveerd.

Voor het veranderen van ontvangst van netwerk-volgen, zie "AF-REG" op bladzijde 12.

Programma A wordt op verschillende frequenties uitgezonden (01 – 05).

Bediening voor discs

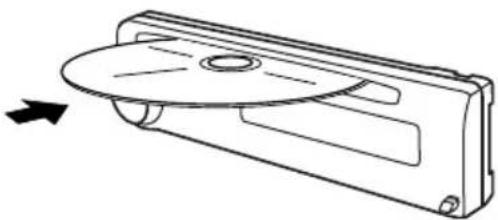

Afspelen van een disc in de receiver

Alle fragmenten worden herhaald afgespeeld totdat u van bron verandert of de disc uitwerpt.

Stoppen van de weergave en uitwerpen van de disc
Snel voor- of achterwaarts in het fragment
Naar volgende of voorgaande fragmenten verspringen
Naar volgende of voorgaande mappen verspringen (alleen voor een MP3-disc of WMA-disc)

Naar volgende of voorgaande mappen verspringen (alleen voor een MP3-disc of WMA-disc)

Direct een bepaald fragment (voor CD) of map (voor MP3-disc of WMA-disc) opzoeken

Kiezen van nummer 01 - 06:

Kiezen van nummer 07 - 12:

- Voor directe toegang tot mappen van een MP3/WMA-disc moeten de mappen een 2-cijferig nummer aan het begin van de mapnamen hebben—01, 02, 03, etc.

Kiezen van een bepaald fragment in een map (voor MP3-disc of WMA-disc):

Vergrendelen van een disc

U kunt een disc in de lade vergrendelen zodat deze niet kan worden uitgeworpen.

Herhaal dezelfde procedure voor het annuleren van de vergrendeling.

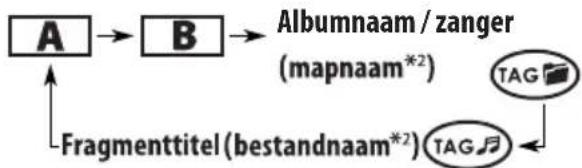

Veranderen van display-informatie

Tijdens weergave van een audio-CD of CD-tekst

Tijdens weergave van een MP3 of WMA-disc

- Met "TAG DISP" op "TAG ON" gesteld (zie bladzijde 13)

- Met "TAG DISP" op "TAG OFF" gesteld

A : Verstreken weergavetijd met het huidige fragmentnummer

B : Klok met het huidige fragmentnummer

*1 "NO NAME" verschijnt indien de geplaatste disc een audio-CD is.
*2 Indien een MP3/WMA-bestand geen ID3 tags heeft, verschijnen de namen van de map en bestanden. In dit geval licht de TAG indicator niet op.

Kiezen van de weergavefuncties

U kunt tegelijkertijd slechts één van de volgende weergavefuncties kiezen.

1

2 Kies de gewenste weergavefunctie.

■ Herhaalde weergave

Functie Herhaalde weergave

TRK RPT : Het huidige fragment. RPT

FLDR RPT*3 : Alle fragmenten van de huidige map. 📄 RPT

RPT OFF : Geannuleerd.

■ Willekeurige weergave

Functie Willekeurige weergave

FLDR RND*3: Alle fragmenten van de huidige map en vervolgens de fragmenten van de volgende map, enz. RND

DISC RND : Alle fragmenten van de huidige disc. RND

RND OFF : Geannuleerd.

*3 Alleen tijdens weergave van een MP3-disc of WMA-disc.

Geluidsinstellingen

U kunt een voor het muziekgenre passende vastgelegde geluidsfunctie kiezen (C-EQ: instelbare equalizer).

1

2

Bijv.: Met "ROCK" gekozen

Aanduiding (Voor) \Vastgelegde waardes	BAS TRE LOUD(lage tonen) (hoge tonen)		(toonversterking)
USER(Neutraal geluid)	00 00 OFF
ROCK(Rock- of disco muziek)	+03 +01 ON
CLASSIC(Klassieke muziek)	+01 -02 OFF
POPS(Lichte muziek)	+04 +01 OFF
HIP HOP(Funk of rap-muziek)	+02 00 ON
JAZZ(Jazzmuziek)	+02 +03 OFF

Instellen van het geluid

U kunt de geluidskarakteristieken naar wens instellen.

1

2

Aanduiding, [Bereik]

BAS*4 (lage tonen), [-06 t/m +06]

Instellen van de lage tonen.

TRE*4 (hoge tonen), [-06 t/m +06]

Instellen van de hoge tonen.

FAD ^*5 (fader), [R06 t/m F06]

Instellen van het balans tussen de voor- en achterluidsprekers.

BAL (balans), [L06 t/m R06]

Instellen van het balans tussen de linker- en rechterluidsprekers.

LOUD ^*4 (toonversterking), [LOUD ON of LOUD OFF]

Versterkt de lage en hoge frequenties voor een goed-gebalanceerd geluid bij een laag volumeniveau.

Instellen van het volume.

Algemene instellingen — PSM

U kunt de op de volgende tabel aangegeven PSM-onderdelen (Modus met voorkeursinstellingen) veranderen.

1

2 Kies een PSM-onderdeel.

3 Stel het gekozen PSM-onderdeel in.

4 Herhaal stappen 2 en 3 voor het instellen van andere PSM-onderdelen indien nodig.

5 Voltooi de procedure.

Aanduidingen Kiesbare instellingen, [referentiebladzijde]

DEMO Displaydemonstratie	DEMO ON : [Basisinstelling]; De displaydemonstratie wordt automatisch geactiveerd indien u gedurende ongeveer 20 seconden geen bediening uitvoert, [5]. DEMO OFF : Geannuleerd.
CLOCK H Uurinstelling	0 - 23 (1 - 12), [5] [Basisinstelling: 0 (0:00)]
CLOCK M Minuutinstelling	00 - 59, [5] [Basisinstelling: 00 (0:00)]
24H/12H Tijddisplayfunctie	12H ≌ 24H, [5] [Basisinstelling: 24H]
CLK ADJ Instellen van de klok	AUTO : [Basisinstelling]; De ingebouwde klok wordt automatsich op basis van de CT (kloktijd) data van het RDS-signaal ingesteld.OFF : Geannuleerd.
AF-REG Alternatieve frequentie/regionalisatie ontvangst	Indien de signalen van de huidige FM RDS-zender zwak worden... AF : [Basisinstelling]; Schakelt naar een andere zender (het programma kan van het huidige programma verschillen), [9].De AF indicator licht op.AF REG : Schakelt naar een andere zender die hetzelfde programma uitzendt.De AF en REG indicators lichten op.OFF : Geannuleerd.
Aanduidingen Kiesbare instellingen, [referentiebladzijde]
PTY-STBYPTY-standby	Activeert PTY-standbyontvangst met een van de PTY-codes, [8].OFF [Basisinstelling] → PTY-codes, [8] → (terug naar het begin)
TA VOLVolume voorverkeersinformatie	[Basisinstelling: VOL 15]; VOL 00 — VOL 30 of 50*1, [8]
P-SEARCHProgrammazoeken	ON : Met gebruik van AF-data, stemt de receiver op een andere frequentie af die hetzelfde programma als de oorspronkelijk vastgelegde RDS-zender uitzendt, indien de signalen van de vastgelegde voorkeurzender niet sterk genoeg zijn.OFF : [Basisinstelling]; Geannuleerd.
DIMMERDimmer	ON : Dimt de displayverlichting van dit toestel.OFF : [Basisinstelling]; Geannuleerd.
TELTelefoondemping	MUTING 1/MUTING 2 : Kies de instelling waarmee het geluid wordt gedempt tijdens gebruik van een mobiele telefoon.OFF : [Basisinstelling]; Geannuleerd.
SCROLL*2 Rollen van informatie	ONCE : [Basisinstelling]; De discinformatie wordt eenmaal rollend getoond.AUTO : Het rollend tonen wordt herhaald (met 5-seconden intervallen).OFF : Geannuleerd.• Druk de DISP toets langer dan een seconde in om de informatie, ongeacht de instelling, rollend over het display te tonen.
TAG DISPTagdisplay	TAG ON : [Basisinstelling]; Toont de ID3 tag tijdens weergave MP3/WMA-fragmenten, [10].TAG OFF : Geannuleerd.
AMP GAINVersterking voorversterker	U kunt het maximale volumeniveau van deze receiver veranderen.LOW PWR : VOL 00 – VOL 30 (Kies, ter bescherming van de luidspreker, indien het maximale vermogen van de luidspreker lager dan 50 W is.)HIGH PWR : [Basisinstelling]; VOL 00 – VOL 50
IF BANDIntermediarefrequentieband	AUTO : [Basisinstelling]; De gevoeligheid van de tuner wordt verhoogd voor het verminderen van interferentieruis tussen dicht bij elkaar liggende zenders. (Het stereo-effect gaat mogelijk verloren.)WIDE : Er is mogelijk interferentieruis van andere, in de buurt liggende zenders, maar de geluidskwaliteit wordt niet minder en het stereo-effect blijft behouden.

*1 Afhankelijk van de ingestelde versterking voor de versterker.

*2 Bepaalde tekens en symbolen worden niet juist op het display getoond (of er verschijnt een blanco voor in de plaats).

Onderhoud

Reinigen van de aansluitingen

De aansluitingen zullen slechter worden indien u het paneel veelvuldig verwijdert.

Veeg om dit te voorkomen de aansluitingen met een wattestokje of met een met alcohol bevochtigd doekje schoon. Wees daarbij voorzichtig zodat u de aansluitingen niet beschadigt.

In de volgende gevallen kan er condens op de lens in de CD-speler worden gevormd:

• Nadat de verwarming in de auto werd aangezet.
• Indien het zeer vochtig in de auto is. De CD-speler kan in dit geval onjuist functioneren. Werp in dat geval de disc uit en laat de receiver enkele uren ingeschakeld totdat de condens is verdampt.

Behandeling van discs

Voor het verwijderen van een disc uit doosje, drukt u op de middenspil van de houder en haalt u de disc, terwijl u deze aan de randen vasthoudt, uit het doosje.

- Houd de disc altijd bij de randen vast. Raak het opname-oppervlak niet aan.

Voor het weer terugplaatsen van een disc in het doosje, plaatst u de disc voorzichtig rond de middenspil (met de bedrukte kant boven).

- Bewaar discs na gebruik beslist in de bijbehorende doosjes.

Schoonhouden van discs

Een vuile disc wordt mogelijk niet juist afgespeeld.

Veeg een vuile disc met een zachte doek, in een rechte lijn vanaf het midden naar de rand toe, schoon.

- Gebruik geen oplosmiddelen (bijvoorbeeld, platenreinigers, spray, thinner, benzine, enz.) voor het reinigen van discs.

Afspelen van nieuwe discs

Nieuwe discs hebben soms wat bramen rond de binnen- en buitenranden. De receiver werpt mogelijk een dergelijke disc uit.

Verwijder deze bramen door een potlood of pen langs de randen te halen.

Gebruik de volgende discs niet:

Kromme disc

Sticker

Lijm van sticker

Disc

Plaklabel

Inschakelen van de stroom

- U kunt de stroom ook inschakelen door op SOURCE op de receiver te drukken. De weergave start indien de bron gereed staat.

Uitschakelen van de stroom

- Indien u de stroom uitschakelt tijdens het afspelen van een disc, zal bij het later weer inschakelen van de stroom de weergave vanaf het hiervoor gestopte punt worden voortgezet.

Bediening van de tuner

Vastleggen van zenders in het geheugen

• Tijdens SSM-zoeken...
- Alle hiervoor vastgelegde zenders worden gewist en door nieuwe zenders vervangen.
- De ontvangen zenders worden op volgorde vanaf nummer 1 (laagste frequentie) t/m nummer 6 (hoogste frequentie) vastgelegd.
- Nadat SSM is uitgevoerd, wordt automatisch op de onder nummer 1 vastgelegde zender afgestemd.
- Indien u een zender handmatig onder een voorkeurnummer vastlegt, wordt een onder hetzelfde voorkeurnummer reeds vastgelegde zender gewist.

Bediening voor FM RDS

• Voor ontvangst van netwerk-volgen zijn voor een juiste werking twee soorten RDS-signalen vereist—PI (Programma-Identificatie) en AF (Alternatieve Frequentie). Ontvangst van netwerk-volgen werkt niet correct indien deze data niet juist worden ontvangen.

• Indien tijdens TA-standbyontvangst verkeersinformatie wordt ontvangen, verandert het volumeniveau automatisch naar het hiervoor ingestelde niveau (TA VOL) indien het huidige volumeniveau lager is dan het hiervoor ingestelde niveau.

• Wanneer u ontvangst van alternatieve frequentie activeert (met AF gekozen), wordt tevens ontvangst van netwerkvolgen automatisch geactiveerd. Ontvangst van netwerk-volgen kan daarentegen niet worden uitgeschakeld zonder ontvangst van alternatieve frequentie uit te schakelen. (Zie bladzijde 12.)

• Ga naar «http://www.rds.org.uk» indien u meer over RDS wilt weten.

Bediening voor discs

Waarschuwing voor weergave van een DualDisc

- De niet-DVD kant van een “DualDisc” komt niet overeen met de “Compact Disc Digital Audio” standaard. Het gebruik van de niet-DVD kant met dit toestel wordt derhalve afgeraden.

Algemeen

• Deze receiver is ontworpen voor weergave van een CD/CD-tekst en CD-R (Opneembaar)/CD-RW (Herschrijfbaar) met het audio-CD (CD-DA), MP3-formaat en WMA-formaat.
• MP3 en WMA "fragmenten" (de woorden "bestand" en "fragment" worden beiden gebruikt) zijn in "mappen" opgenomen.
• Nadat een disc werd geplaatst, zal de discweergave starten wanneer u “DISC” als weergavebron kiest.

Plaatsen van een disc

• De disc wordt automatisch uitgeworpen indien deze verkeerd om is geplaatst.
• Plaats geen 8 cm discs (single-CD) en discs met afwijkende vorm (harten, bloemen, enz.) in de lade.

Afspelen van een disc

- Tijdens versneld voor- of achterwaarts met een MP3-fragment of WMA-fragment hoort u slechts af en toe wat geluid.

Wordt vervolgd...

Afspelen van een CD-R of CD-RW

• Gebruik uitsluitend “afgeronde” CD-R’s of CD-RW’s.
• Deze receiver kan uitsluitend bestanden van het eerst herkende bestandtype afspelen indien er op een disc zowel audio-CD (CD-DA) fragmenten als MP3/WMA-bestanden zijn opgenomen.

- Deze receiver kan multi-sessie discs afspelen; de niet-gesloten sessies worden echter tijdens weergave overgeslagen.

- Bepaalde CD-R's en CD-RW's kunnen mogelijk niet met dit toestel worden afgespeeld vanwege de disckarakteristieken of de volgende redenen:

– De discs zijn vuil of hebben krassen.

– Er is condens op de lens in de receiver gevormd.

- De bestanden op de CD-R/CD-RW zijn met de "Packet Write" methode geschreven.

- De opname-omstandigheden waren niet juist (missende data, etc.) of de disc zelf is defect (of heeft vlekken, krassen, of is krom, etc.).

- Een CD-RW heeft een langere afleestijd omdat de reflectie van een CD-RW lager dan de reflectie van een normale CD is.

- Gebruik de volgende CD-R's of CD-RW's niet:

– Discs met stickers, labels of beschermstroken op het oppervlak.

- Discs waarop labels direct met een inkjet printer kunnen worden gedrukt.

Het gebruik van deze discs bij hoge temperaturen of een hoge vochtigheidsgraad kan een onjuiste werking of beschadiging van het toestel veroorzaken.

Afspelen van een MP3/WMA-disc

• Deze receiver kan MP3/WMA-bestanden met de <.mp3> of <.wma> (ongeacht de combinatie van hoofdletters en kleine letters) afspelen.
• Deze receiver kan de namen van albums, artiesten (zanger(es)) en de ID3 Tag (versie 1,0, 1,1, 2,2, 2,3 of 2,4) voor MP3-bestanden en WMA-bestanden tonen.
• Deze receiver is uitsluitend geschikt voor één-bit tekens. Andere tekens kunnen niet juist worden getoond.

- Deze receiver kan MP3/WMA-bestanden afspelen die aan de volgende voorwaarden voldoen:

- Bitwaarde: 8 kbps — 320 kbps

– Bemonsteringsfrequentie: 48 kHz, 44,1 kHz, 32 kHz (voor MPEG-1) 24 kHz, 22,05 kHz, 16 kHz (voor MPEG-2)

– Discformaat: ISO 9660 Level 1/Level 2, Romeo, Joliet, Windows lange bestandsnaam

- Het maximale aantal tekens voor namen van bestanden/mappen varieert al naar gelang het gebruikte discformaat (inclusief 4 tekens voor de extensie—<.mp3> of <.wma>).

– ISO 9660 Level 1: maximaal 12 tekens

– ISO 9660 Level 2: maximaal 31 tekens

– Romeo: maximaal 128 tekens

– Joliet: maximaal 64 tekens

- Windows lange bestandsnaam: maximaal 128 tekens

- Dit toestel kan totaal 512 bestanden van 200 mappen in 8 hiërarchieën herkennen.

- Deze receiver kan bestanden afspelen die met VBR (variabele bitwaarde) zijn opgenomen. Bij bestanden die met VBR zijn opgenomen is er een verschil tussen de verstreken tijd die op het display wordt getoond en de werkelijke verstreken tijd. Het verschil wordt vooral groter indien u de zoekfunctie heeft gebruikt.

- Deze receiver is niet geschikt voor de volgende bestanden:

- MP3-bestanden die met de MP3i en MP3 PRO formaten zijn gecodeerd.

- MP3-bestanden die met een onjuist formaat zijn gecodeerd.

- MP3-bestanden die met Layer 1/2 zijn gecodeerd.

- WMA-bestanden die met lossless, professional en stem-formaten zijn gecodeerd.

- WMA-bestanden die niet op Windows Media®Audio zijn gebaseerd.

- WMA-bestanden die met DRM tegen kopieren zijn beschermd.

- Bestanden met data als WAVE, ATRAC3, enz.

- De zoekfunctie werkt maar de zoeksnelheid is niet constant.

Veranderen van bron

• Indien u van bron verandert, stopt de weergave tevens (de disc wordt niet uitgeworpen).
  Wanneer u later weer “DISC” als weergavebron kiest, zal de discweergave vanaf het hiervoor gestopte punt worden hervat.

Algemene instellingen—PSM

- Indien u de “AMP GAIN” instelling van “HIGH PWR” naar “LOW PWR” verandert terwijl het volumeniveau hoger dan “VOL 30” is gesteld, verandert de receiver het volumeniveau automatisch naar “VOL 30”.

Uitwerpen van een disc

- Indien een uitgeworpen disc niet binnen 15 seconden wordt verwijderd, wordt de disc automatisch weer in de lade getrokken ter bescherming tegen stof. (De disc wordt nu niet afgespeeld.)

Oplossen van problemen

Problemen zijn niet altijd van serieuze aard. Controleer de volgende punten alvorens een onderhoudscentrum te raadplegen.

Symptomen Oplossingen/Oorzaken

Algemeen	• Geen geluid via de luidsprekers. • Stel het volume op het optimale niveau in.• Controleer de snoeren en verbindingen.
	• Receiver werkt helemaal niet. Stel de receiver terug (zie bladzijde 2).
FM/AM	• SSM automatisch vastleggen werkt niet. Leg de zenders handmatig vast.
	• Statische ruis tijdens het luisteren naar de radio.	Sluit de antenne goed aan.
Discweergave	• Disc kan niet worden afgespeeld. Plaats de disc juist.
	• CD-R/CD-RW kan niet worden afgespeeld.• Overslaan van fragmenten op de CD-R/CD-RW is onmogelijk.	• Plaats een afgeronde CD-R/CD-RW.• Rond de CD-R/CD-RW af met de voor opname gebruikte apparatuur.
	• Disc kan niet worden afgespeeld en niet worden uitgeworpen.	• Ontgrendel de disc (zie bladzijde 10).• Werp de disc geforceerd uit (zie bladzijde 2).
	• Geluid van disc wordt soms onderbroken.	• Stop de weergave wanneer u over zeer slechte wegen rijdt.• Verander van disc.• Controleer de snoeren en verbindingen.
	• “NO DISC” verschijnt op het display. Plaats een afspeelbare disc in de lade.

Wordt vervolgd...

Symptomen Oplossingen/Oorzaken

MP3/WMA-weergave	Disc kan niet worden afgespeeld. Gebruik een disc waarop MP3-/WMA-fragmenten zijn vastgelegd die met het aan ISO 9660 Level 1, Level 2, Romeo of Joliet overeenkomende formaat voldoen.Voeg de <.mp3> of <.wma> extensiecode achter de bestandsnaam toe.
	U hoort ruis. Ga naar een ander fragment of verander van disc.(Voeg de <.mp3> of <.wma> extensiecode niet toeaan andere fragmenten dan MP3/WMA.)
	Een langere afleestijd is vereist ("CHECK" blijft op het display knipperen).
	Fragmenten worden niet in de gewenste volgorde afgespeeld.
	Verstreken tijd is niet correct. Dit kan soms tijdens weergave voorkomen. Dit wordt veroorzaakt door hoe de fragmenten op de disc zijn opgenomen.
	“NO FILES” verschijnt op het display. Plaats een disc met MP3/WMA-fragmenten.
	Juiste tekens worden niet getoond (bijv. albumnaam).

• Microsoft en Windows Media zijn ofwel geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Technische gegevens

AUDIOVERSTERKER-GEDEELTE

Maximaal uitgangsvermogen:

Voor: 50 W per kanaal

Achter: 50 W per kanaal

Doorlopend uitgangsvermogen (RMS):

Voor: 19 W per kanaal in 4 Ω, 40 Hz t/m 20 000 Hz met niet meer dan 0,8% totale harmonische vervorming.

Achter: 19 W per kanaal in 4 Ω, 40 Hz t/m 20 000 Hz met niet meer dan 0,8% totale harmonische vervorming.

Lastimpedantie: 4 Ω (4 Ω t/m 8 Ω toelaatbaar)

Bereik voor tonen:

Lage tonen: ±10 dB bij 100 Hz

Hoge tonen: ±10 dB bij 10 kHz

Frequentierespons: 40 Hz t/m 20 000 Hz

Signaal-tot-ruis ratio: 70 dB

Lijnuitgangsniveau/impedantie:

2,5 V/20 kΩ belasting (volledige schaal)

Uitgangsimpedantie: 1 kΩ

Overige aansluitingen: Stuur-afstandsbediening ingangen

TUNER-GEDEELTE

Frequentiebereik:

FM: 87,5 MHz t/m 108,0 MHz

AM: (MG) 522 kHz t/m 1 620 kHz

Alternatieve kanaalgevoeligheid (400 kHz): 65 dB

Frequentierespons: 40 Hz t/m 15 000 Hz

Stereoscheiding: 30 dB

Vangratio: 1,5 dB

[MG-tuner]

Gevoeligheid: 20 μV

Selectiviteit: 35 dB

[LG-tuner]

Gevoeligheid: 50 μV

CD-SPELER-GEDEELTE

Type: Compactdisc-speler

Signaalaftastsysteem: Contactloos optische aftasting (halfgeleider-laser)

Aantal kanalen: 2 kanalen (stereo)

Frequentierespons: 5 Hz t/m 20 000 Hz

Max. bitwaarde: 320 kbps

WMA (Windows Media® Audio) decoderings

formaat:

Max. bitwaarde: 192 kbps

ALGEMEEN

Stroomvereisten:

Bedrijfsvoltage:

14,4 V gelijkstroom (11 V t/m 16 V toelaatbaar)

Aarding: Negatieve aarding

Toelaatbare bedrijfstemperatuur:

0°C t/m +40°C

Afmetingen (B x H x D):

Installatie-afmetingen (bij benadering):

182 mm × 52 mm × 150 mm

Paneel-afmetingen (bij benadering):

188mm× 58mm× 11mm

Gewicht (bij benadering):

1,2 kg (exclusief accessoires)

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Hebt u PROBLEMEN met de bediening?

Stel het apparaat terug

Zie de pagina met de paragraaf Het apparaat terugstellen
