KD-G322 - Bilradio JVC - Gratis brugsanvisning og manual

Produkttype	Bilradio
Mærke	JVC
Model	KD-G322
Dimensioner (b x h x d)	178 x 50 x 150 mm (standard 1-DIN)
Vægt	Cirka 1,2 kg
Strømforsyning	12 V jævnstrøm (bilbatteri)
Maksimal effekt	4 x 50 W (peak)
Radiofrekvenser	FM (87,5 – 108,0 MHz), AM (531 – 1.602 kHz)
Afspilning	CD, CD-R/RW, MP3/WMA via CD
Audioindgange	AUX-indgang (3,5 mm jack)
Lydkontrol	Bas, diskant, balance, fader, loudness
Display	LCD med belysning (justerbar farve)
Betjening	Drejeknapper, taster, fjernbetjening (ekstraudstyr)
Understøttede sprog	Flersproget (bl.a. dansk, engelsk, tysk)
Sikkerhed	Aftageligt frontpanel (tyverisikring)
Vedligeholdelse	Rengør frontpanelet med en blød, tør klud; undgå aggressive rengøringsmidler
Reparation og reservedele	Kontakt autoriserede JVC-servicecentre; brug kun originale dele
Garanti	1 år (afhængigt af region)
Pakkens indhold	Bilradio, monteringsmateriale, vejledning, aftageligt frontpanel

Ofte stillede spørgsmål - KD-G322 JVC

Hvordan installerer jeg JVC KD-G322 i min bil?

Fjern den gamle radio, tilslut ISO-stikkene til bilens ledninger, placer radioen i DIN-beslaget og fastgør frontpanelet. Se vejledningen for specifikke ledningsdiagrammer.

Hvorfor virker CD-afspilleren ikke?

Kontroller, om CD'en er korrekt placeret (etiketten opad), og om disken ikke er ridset. Nogle gange hjælper det at slukke og tænde radioen igen.

Kan jeg tilslutte et USB-drev?

JVC KD-G322 har ingen USB-port, men en AUX-indgang. Brug en USB-til-AUX-adapter eller afspil musik via en ekstern afspiller.

Hvordan indstiller jeg stationer?

Tryk på SEEK-tasten for automatisk søgning, eller hold en præset-tast nede for at gemme en station.

Hvad betyder fejlmeddelelsen 'RESET'?

Tryk med en pen eller paperclip på resetknappen på frontpanelet for at nulstille radioen til fabriksindstillinger.

Hvordan afmonterer jeg radioen til vedligeholdelse?

Sluk bilen, fjern frontpanelet og træk stikkene ud; noter ledningerne til geninstallation.

Kan jeg tilslutte flere højttalere?

Ja, radioen understøtter 4 højttalere (2 foran, 2 bagved) med en impedans på 4-8 ohm.

Hvordan indstiller jeg uret?

Hold CLOCK-tasten inde, brug drejeknappen til at indstille tiden og bekræft med et andet tryk.

Hvorfor er radio-modtagelsen dårlig?

Kontroller antenneforbindelsen; en forlænget antenne kan hjælpe i områder med svagt signal.

Hvordan renser jeg frontpanelet?

Fjern frontpanelet, aftør det forsigtigt med en blød, tør klud. Brug ikke væsker eller rengøringsmidler.

BRUGSANVISNING KD-G322 JVC

Se side 5 vedrørende annullering af displaydemonstrationen.

B : Klocka med det aktuella spårnumret

Tak fordi du købte et JVC produkt.

Vær venlig at læse brugsanvisningen omhyggeligt inden brug for at sikre, at du har en fuld forståelse af og får det bedst mulige udbytte af apparatet.

VIGTIGT FOR LASERPRODUKTER

1. KLASSE 1 LASER PRODUKT

2. ADVARSEL: Åbn ikke dækslet. Der findes ingen dele indeni apparet som brugeren kan reparere. Overlad al service til kvalificeret servicepersonale.

3. ADVARSEL: Synlig og usynlig laserstråling når maskinen er åben eller interlocken fejler. Undgå direkte eksponering til stråling.

4. REPRODUKTION AF ETIKETTE: ADVARSELSETIKETTE, FINDES UDEN PÅ APPARATET.

CAUTION : Visible and invisible laser radiation when open and interlock tailed or deteated. AVOID DIRECT EXPOSURE TO BEAM. (e)

ADVARSEL : Synlig og usynlig laserstråling när maskinen er åben eller interlocken teijer. Undogä direkte eksponering till stråling. (d)

VARNING : Synlig och osynlig laserstråning när den öppnas och spärren är urkopplad. Betrakta ej strålen. (s)

VARO : Avattaessa ja sujalkutus ohtetuna tai vialisena olet attinen näkyvälde ja näkymättomälte lasersällylyle. Vällä säteen kohdistumista suoraan itseesi. (f)

Advarsel:

Hvis du har brug for at betjene receiveren under kørslen, skal du se dig godt for, da du ellers kan blive involveret i trafikuheld.

Advarsel på volumenindstilling:

Diske frembringer meget lidt støj i sammenligning med andre kilder. Sænk lydstyrken før afspilning af en disk for at undgå beskadigelse af højttalerne ved en pludselig forhøjelse af udgangsniveauet.

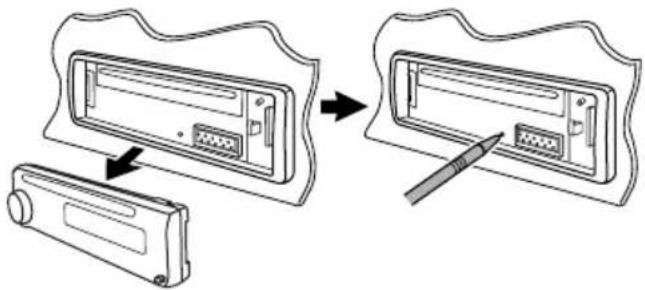

Nulstilling af dit apparat

- De forudindstillede justeringer slettes også.

Sådan skubbes en disk ud med magt

- Hvis det ikke virker, skal du prøve at nulstille receiveren.

- Pas på ikke at tabe disken, när den bliver skubbet ud.

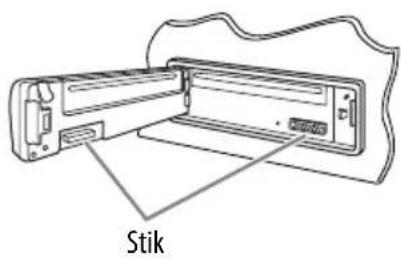

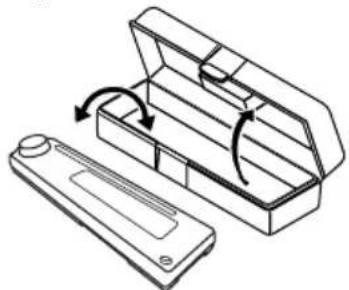

Sådan aftages/påsættes kontrolpanelet

Af sikkerhedshensyn leveres et nummereret ID-kort med denne enhed. Det samme ID-nummer er prentet i enhedens kabinet. Opbevar kortet på et sikkert sted, da det vil hjælpe myndighederne med at identificere din enhed, hvis den bliver stjålet.

Sådan læses manualen

• Knappernes funktioner forklares hovedsageligt med illustrationerne i tabellen nedenfor.
• ○ anvendes til at angive, at der vises en indikator for den tilsvarende funktion.
• Nogle beslægtede tip og noter forklares i "Mere om denne receiver" (se side 15 – 17).

	Tryk kort.
	Tryk flere gange.
		dem.
	Tryk og hold indtil denønskede reaktion starter.
	Tryk på begge knappersamtidigt, og hold demnede.

INDHOLD

Kontrolpanel — KD-G322 og KD-G321 ...... 4

Kom godt i gang 5

Grundlæggende betjening 5

Radiofunktioner 6

FM RDS funktioner 7

Søg efter dit yndlings FM RDS program 7

Diskfunktioner 9

Afspilning af en disk i receiveren 9

Lydjusteringer 11

Generelle indstillinger — PSM ...... 12

Vedligeholdelse 14

Sådan bruges M MODE knappen

Hvis du trykker på M MODE, overgår receiveren til funktionstilstand, hvorefter talknapperne og ▲▶|/◀◀ √ungerer som forskellige funktionsknapper.

Tidsnedtællingsindikator

Disse knapper kan anvendes til deres oprindelige funktion igen, hvis du trykker på M MODE, venter i 5 sekunder uden at trykke på nogen knapperne, indtil funktionstilstanden er slettet, eller tryk på M MODE igen.

Receiveren har styrehjulsfjernbetjening.

- Se Brugsanvisning for installation og tilslutning (separat bog).

Af hensyn til sikkerheden...

• Lad ikke lydstyrken være for høj, da dette vil overdøve udefrakommende lyde, hvilket vil gøre det farligt at køre.
• Stop bilen inden du udfører nogen form for kompliceret betjening.

Temperaturen inde i bilen...

Hvis du har parkeret bilen i lang tid i varmt eller koldt vejr, bør du vente indtil temperaturen i bilen bliver normal, inden du bruger apparatet.

Identifikation af delene

1 (standby/on/dæmper) knap
2 SOURCE knap
3 BAND knap
4 Rille
5 Displayvindue
6 ▲ (eject) knap
7 TP/PTY (trafikprogram/programtype) knap
8 ∧▶▶|/◀◀ Knapper
9 Kontrolskive
10 SEL (vælg) knap
11 DISP (display) knap
12 EQ (equalizer) knap
13 MO (mono) knap
14 SSM (Strong-station Sequential Memory) knap
15 Number knapper
16 RPT (gentag) knap
17 RND (tilfældig) knap
18 M MODE knap
19 (kontrolpaneludløsning) knap

Displayvindue

20 Diskinformationsindikatorer—TAG (ID3 Tag), (mappe), (spor/fil)
21 Disktypeindikatorer—WMA, MP3
22 DISC-indikator
[23] Afspilningstilstand / emneindikatorer—RND (tilfældig), 📄 (disk), 📋 (mappe), RPT (gentag)
24 LOUD (lydstyrke) indikator
25 EQ (equalizer) indikator
26 Lydtilstand (C-EQ: brugerdefineret equalizer) indikatorer—JAZZ, CLASSIC, HIP HOP, POPS, ROCK, USER
27 Tr (spor) indikator
28 Kildedisplay / Lydstyrkeniveauindikator / Tidsnedtællingsindikator
29 Hoveddisplay
30 RDS-indikatorer—TP, PTY, AF, REG
31 Tunermodtagelsesindikatorer—ST (stereo), MO (mono)

Kom godt i gang

Grundlæggende betjening

1 Tænd for strømmen.

* Du kan ikke vælge "DISC" som afspilningskilde, hvis der ikke er nogen disk i enheden.

3 For FM/AM-tuner

4 Juster derefter lyden.

Lydstyrkeniveauet vises.

Lydstyrkeniveauindikator

5 Juster lyden som du ønsker. (Se side 11.)

Sådan sænkes lyden på et øjeblik (ATT)For at genoprette lyden, trykkes på den igen.
Sluk for strømmen

Grundlæggende indstillinger

1 Annullering af displaydemonstrationerne

Vælg "DEMO", derefter "DEMO OFF".

2 Indstilling af uret

Vælg "CLOCK H" (time), derefter indstilles timen.

Vælg "CLOCK M" (minut), derefter indstilles minuttallet.

Vælg “24H/12H”, derefter “24H” (time) eller “12H” (time).

3 Afslut proceduren.

Kontroller den aktuelle tid på uret mens....

Der er slukket for strømmen
Lytter til...
En FM- (ikke-RDS) eller AM-station:Frekvens ↔ Ur
En FM RDS-station:Stationsnavn (PS) → Stationsfrekvens→ Programtype → Ur → (tilbage til begyndelsen)

Radiofunktioner

Lyser ved modtagelse af en FM stereoudsendelse med tilstrækkelig signalstyrke.

Valgte bänd vises.

3 Start søgning efter en station.

Når en station modtages, standser søgningen.

2 Vælg de ønskede stationsfrekvenser.

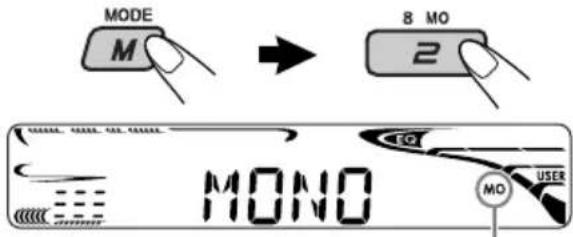

Når en FM stereoudsendelse er svær at modtage

Lyser, när monofunktionen er aktiveret.

Modtagelsen bliver bedre, men stereoeffekten går tabt.

Lagring af stationer i hukommelsen

Du kan forudindstille seks stationer for hvert bänd.

FM automatisk forudindstilling af station—SSM (Strong-station Sequential Memory)

1 Vælg det FM-bånd (FM1 - FM3), du ønsker at lagre FM-stationerne på.

“SSM” blinker, og forsvinder derefter, när den automatiske forudindstilling er slut.

Lokale FM stationer med de stærkeste signaler søges og lagres automatisk i FM båndet.

Manuel forudindstilling

Eks.: Lagring af en FM station på 92,5 MHz i det forudindstillede nummer 4 på FM1 båndet.

Det forudindstillede nummer blinker et kort stykke tid.

Lyt til en forudindstillet station

2 Vælg den forudindstillede station (1 - 6) du ønsker.

FM RDS funktioner

Hvad kan man bruge RDS til

RDS (Radio Data System) tillader FM-stationer at udsende et yderligere signal sammen med deres almindelige programsignaler.

Ved at modtage RDS-data kan receiveren gøre følgende:

• Programme Type (PTY) søgning (se det følgende)
  • TA (Trafikmelding) PTY Standby modtagelse (se side 8 og 13)
• Automatisk sporing af det samme program—netværkssporingsmodtagelse (se side 9)
• Programsøgning (se side 13)

Søg efter dit yndlings FM RDS program

Du kan stille ind på en station, som sender dit yndlingsprogram, ved at søge efter en PTY kode.

- Lagring af dine yndlingsprogramtyper, se side 8.

eller

Vælg en af PTY-koderne (se side 8).

Fortsættes...

3 Søg efter dit yndlingsprogram.

Hvis der er en station, som transmitterer et program på samme PTY-kode, som du har valgt, indstilles den station.

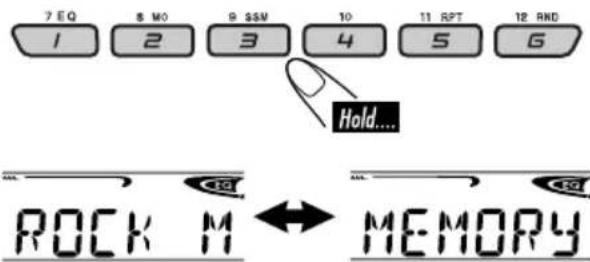

Sådan lagrer du dit yndlingsprogram

Du kan lagre seks yndlingsprogramtyper.

Forudindstil programtyper i talknapperne (1 - 6):

1	2	3	4	5	6
POP M	ROCK M	EASY M	CLASSICS	AFFAIRS	VARIED

1 Vælg en PTY-kode (se side 7).

2 Vælg det forudindstillede nummer (1 - 6) du ønsker at lagre i.

Eks.: Når "ROCK M" vælges

Brug standby-modtagelse

Standby-modtagelse af trafikmeldinger

TA Standby-modtagelse lader receiveren skifte midlertidigt til trafikmeldinger (TA) fra enhver kilde, bortset fra AM.

Lydstyrken ændres til forudindstillet TA-lydstyrkeniveau, hvis det aktuelle niveau er lavere end det forudindstillede niveau (se side 13).

Aktivering af TA Standby-modtagelse

TP/PTY TP indikatoren (trafikprogram) enten lyser eller blinker.

• Hvis TP-indikatoren lyser, er TA Standbymodtagelse aktiveret.
• Hvis TP-indikatoren blinker, er TA Standbymodtagelse endnu ikke aktiveret. (Dette sker, når du lytter til en FM-station uden de RDS-signaler, der kræves til TA Standbymodtagelse).
  Du aktiverer TA Standby-modtagelse ved at stille ind på en anden station, som sender disse signaler. TP-indikatoren holder op med at blinke og forbliver tændt.

Deaktivering af TA Standby-modtagelse

PTY Standby-modtagelse

PTY Standby-modtagelse lader receiveren skifte midlertidigt til dit yndlings PTY program fra enhver kilde, bortset fra AM.

Aktiver og vælg din yndlings PTY-kode til PTY standby-modtagelse, se side 13.

PTY-indikatoren enten lyser eller blinker.

• Hvis PTY-indikatoren lyser, er PTY Standbymodtagelse aktiveret.
• Hvis PTY-indikatoren blinker, er PTY Standby-modtagelse endnu ikke aktiveret. Du aktiverer PTY Standby-modtagelse ved at stille ind på en anden station, som sender disse signaler. PTY indikatoren holder op med at blinke og forbliver tændt.

Du kan deaktivere PTY Standby-modtagelsen ved at vælge "OFF" for PTY koden (se side 13). PTY-indikatoren slukker.

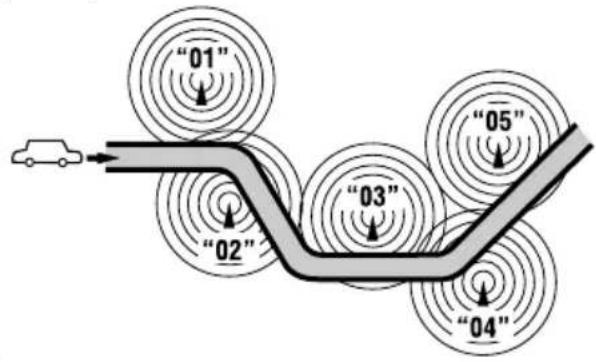

Sporing af det samme program —netværkssporingsmodtagelse

Når du kører i et område, hvor FM-modtagelsen ikke er tilstrækkelig god, stiller receiveren automatisk ind på en anden FM RDS-station på samme netværk, som muligvis sender de samme program med stærkere signaler (se illustrationen nedenfor).

Ved afsendelse fra fabrikken er netværkssporingsmodtagelse aktiveret.

Ændring af indstilling for

Netværkssporingsmodtagelse, se "AF-REG" på side 12.

Program A transmittering på forskellige frekvensområder (01 – 05)

Diskfunktioner

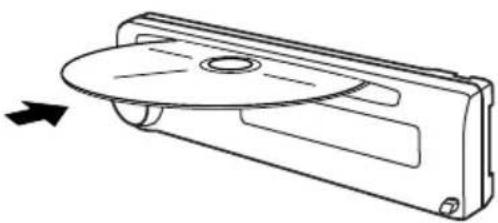

Afspilning af en disk i receiveren

Alle spor vil blive afspillet gentagne gange, indtil du ændrer kilde eller skyder disken ud.

Stands afspilning og skub disken ud
Frem- eller tilbagespoling af sporet
Gå til næste eller foregående spor
Gå til næste eller foregående mapper (kun for MP3 eller WMA-disk)MODEM →

Find et bestemt spor (for CD) eller mappe (for MP3 eller WMA-diske) direkte

Vælg et tal fra 01 - 06:

Vælg et tal fra 07 - 12:

- For at kunne bruge direkte mappeadgang på MP3/WMA-diske, skal mapperne være tildelt 2-cifrede numre i begyndelsen af mappenavnet—01, 02, 03 osv.

Sådan vælger du et bestemt spor i en mappe (for MP3-eller WMA-disk):

Forhindring af diskudskydning

Du kan läse en disk fast i rillen.

A : Forløbet spilletid for det aktuelle spornummer

*1 Hvis den aktuelle disk er en lyd-CD, vises "NO NAME".
*2 Hvis en MP3/WMA-fil ikke har ID3-koder, vises mappenavn og filnavn. I dette tilfælde lyser TAG-indikatoren ikke.

Valg af afspilningsmodi

Du kan kun benytte en af følgende afspilningsfunktioner ad gangen.

1

2 Vælg din ønskede afspilningstilstand.

■ Gentag afspilning

Modus Afspiller gentagne gange

TRK RPT : Det aktuelle spor. RPT

■ Tilfældig afspilning

Modus Afspilning i tilfældig rækkefølge

FLDR RND*3: Alle spor i den aktuelle mappe, derefter spor i den efterfølgende mappe osv.

DISC RND : Alle spor på den aktuelle disk. RND

RND OFF : Annulleret.

*3 Kun under afspilning af en MP3 eller WMA-disk.

Lydjusteringer

Du kan vælge en forudindstillet lydmodus, der passer til musikgenren (C-EQ: brugerdefineret equalizer).

1

2

Eks.: Når "ROCK" vælger

Indikation (For) \Forudindstillede værdier	BAS (bas)	TRE (diskant)	LOUD (lydstyrke)
USER (Flad lyd)	00 00	OFF
ROCK (Rock eller diskomusik)	+03	+01 ON
CLASSIC (Klassisk musik)	+01	-02 OFF
POPS (Let musik)	+04	+01 OFF
HIP HOP (Funk eller rap-musik)	+02	00 ON
JAZZ (Jazzmusik)	+02	+03 OFF

Justering af lyden

Lydkarakteristikaene kan tilpasses din personlige smag.

1

2

Juster for- og baghøjttalernes balance.

BAL (balance), [L06 til R06]

Juster venstre og højre højttalers balance.

LOUD*4 (lydstyrke), [LOUD ON eller LOUD OFF]

Forøg lave og høje frekvenser for at frembringe en velafbalanceret lyd ved lavt lydstyrkeniveau.

*5 Hvis du bruger et system med to højttalere, skal fadeniveauet indstilles på "00".

*6 Afhængig af forstærkerens forstærkningsregul eringsindstilling. (Se nærmere oplysninger på side 13).

Generelle indstillinger — PSM

Du kan ændre emnerne, som er anført i PSM (Preferred Setting Mode—mode for foretrukne indstillinger) på følgende tabel.

1

2 Vælg et PSM-emne.

3 Juster det valgte PSM-emne.

4 Gentag trin 2 og 3 for at justere de andre PSM-emner, hvis det er nødvendigt.

5 Afslut proceduren.

Indikationer Valgbare indstillinger, [referenceside]

DEMO Displaydemonstration	DEMO ON : [Initial]; Displaydemonstrationen vil blive aktiveret automatisk, hvis der ikke udføres nogen funktion i ca. 20 sekunder, [5]. DEMO OFF: Annulleret.
CLOCK H Timejustering	0 - 23 (1 - 12), [5] [Initial: 0 (0:00)]
CLOCK M Minutjustering	00 - 59, [5] [Initial: 00 (0:00)]
24H/12H Tidsvisningstilstand	12H ≌ 24H, [5] [Initial: 24H]
CLK ADJ Indstilling af ud	AUTO : [Initial]; Det indbyggede ur justeres automatisk med CT (urtid) data i RDS-signalet.OFF: Annulleret.
AF-REG Alternativ frekvens-/ regionaliseringsmodtagelse	Når de modtagne signaler fra den aktuelle FM RDS-station bliver svage... AF : [Initial]; Apparatet skifter til en anden station (programmet kan være et andet end det aktuelt modtagne), [9]. • AF-indikatoren lyser. AF REG: Skifter til en anden station som sender det samme program. • AF- og REG-indikatorerne lyser. OFF: Annulleret.
Indikationer Valgbare indstillinger, [referenceside]
PTY-STBYPTY standby	Aktiverer PTY standby-modtagelse med en af de PTY-koder, [8].OFF [Initial] → PTY-koder, [8] → (tilbage til begyndelsen)
TA VOLLydstyrke fortrafikmelding	[Initial: VOL 15]; VOL 00 — VOL 30 eller 50*1, [8]
P-SEARCHProgramsøgning	ON : Med anvendelse af AF-dataene tuner receiveren ind påen anden frekvens, som transmitterer samme programsom den oprindeligt forudindstillede RDS-station,hvis signalerne for den forudindstillede station ikke ertilstrækkelige.OFF : [Initial]; Annulleret.
DIMMERDæmpning	ON : Dæmper oplysningen af displayet på denne enhed.OFF : [Initial]; Annulleret.
TELAfbryd telefonlyd	MUTING 1/MUTING 2 : Vælg en der afbryder for lydene, mensmobiltelefonen anvendes.OFF : [Initial]; Annulleret.
SCROLL*2Bladring	ONCE : [Initial]; Bladrer diskinformation en gang.AUTO : Bladring gentages (i 5-sekunders intervaller).OFF : Annulleret.Hvis du trykker på DISP i mere end et sekund, kan displayetbladres uanset indstilling.
TAG DISPKodevisning	TAG ON : [Initial]; Viser ID3-koden under afspilning MP3/WMASpor, [10].TAG OFF : Annulleret.
AMP GAINForstærkerensforstærkningsregulering	Du kan ændre det maksimalelydstyrkeniveau for denne receiver.LOW PWR : VOL 00 – VOL 30 (Vælg dette, hvis højttalerensmaksimale styrke er mindre end 50 W for at forhindrebeskadigelse af højttaleren).HIGH PWR : [Initial]; VOL 00 – VOL 50
IF BANDMellemfrekvensbånd	AUTO : [Initial]; ∅ger indstillingsselektiviteten for at reducereinterferensstøj mellem tætte stationer. (Stereovirkningengår måske tabt).WIDE : Under forudsætning af at der er interferensstøj fratilstødende stationer, men lydkvaliteten vil ikke bliveforringet, og tilbageværende stereovirkning.

*1 Afhænger af forstærkerens forstærkningsreguleringsindstilling.

*2 Nogle tegn eller symboler vises ikke korrekt (eller vil være blanke) på displayet.

Vedligeholdelse

Hyppigt aftagelse forringer stikkene.

For at minimere denne mulighed skal stikkene af og til aftørres med en bomuldsklud, eller klud som er fugtet med alkohol. Du skal passe på ikke at beskadige stikkene.

Fugtighedskondensation

Der kan opstå fugtkondensering på glasset inde i CD-afspilleren i følgende tilfælde:

• Når bilens varmeapparat startes.
- Hvis der bliver meget fugtigt inde i bilen.
Hvis det sker, er der risiko for, at CD-afspilleren ikke fungerer korrekt. I det tilfælde skal disken skydes ud og receiveren skal stå tændt et par timer, indtil fugten fordamper.

Behandling af diske

Når en disk tages ud af æsken, skal du trykke ned på holderen i midten af æsken og løfte disken ud, mens du holder i kanten.

Midterholde

- Hold altid i kanten af disken. Rør ikke ved den overflade, der optages på.

Når du lægger en disk i æske, sætter du forsigtigt disken ind rundt om midterholderen (med den trykte side opad).

- Sørg for at opbevare diskene i æskerne efter brug.

Hold diskene rene

En snavset disk afspilles måske ikke korrekt.

Hvis en disk bliver snavset, aftørres den med en blød klud i lige linje fra midten ud til kanten.

- Brug ikke nogen form for opløsningsmiddel (f.eks. traditionel pladerens, spray, fortynder, renset benzin osv.) til at rense diske med.

Afspilning af nye diske

Nye diske kan have nogle ru pletter omkring den inderste og yderste kant. Hvis en sådan disk benyttes, vil receiveren måske skubbe disken ud.

Du fjerner de ru pletter ved at gnide kanterne med en blyant eller kuglepen, osv.

Brug ikke følgende diske:

Skæv disk

Klistermærke

Grundlæggende betjening

Tænd for strømmen

- Ved at trykke på SOURCE på receiveren kan du også tænde for strømmen. Hvis kilden er klar, begynder afspilningen også.

Sluk for strømmen

- Hvis du slukker for strømmen, mens du lytter til en disk, begynder diskafspilningen derfra, hvor afspilningen tidligere standsede, næste gang du tænder for strømmen.

Tunerindstillinger

Lagring af stationer i hukommelsen

• Under SSM søgning...
- Alle tidligere lagrede stationer slettes, og stationerne lagres påny.
- Modtagede stationer forudindstilles i Nr. 1 (laveste frekvens) til Nr. 6 (højeste frekvens).
– Når SSM er slut, bliver der automatisk stillet ind på den station, der er lagret i Nr. 1
- Når du lagrer en station manuelt, slettes den tidligere forudindstillede station, när der lagres en ny station på det samme forudindstillede tal.

FM RDS funktioner

• Netværkssporing af modtagelse kræver to typer RDS-signaler—PI (Programme Identification) og AF (Alternative Frequency) for at virke korrekt. Hvis disse data ikke modtages korrekt, virker netværksspingsmodtagelse ikke korrekt.

• Hvis der modtages en trafikmelding af TA-standbymodtagelse, ændres lydstyrken automatisk til det forudindstillede niveau (TA VOL), hvis det aktuelle niveau er lavere end det forudindstillede niveau.

• Når den alternative frekvensmodtagelse aktiveres (med AF valgt), aktiveres netværkssporingsmodtagelse også automatisk. På den anden side kan netværkssporingsmodtagelse ikke deaktiveres uden deaktivering af alternativ frekvensmodtagelse. (Se side 12).

• Hvis du vil vide mere om RDS, kan du besøge «http://www.rds.org.uk».

Diskfunktioner

Advarsel for afspilning af DualDisc

- Non-DVD-siden af en “DualDisc” overholder ikke standarden for “Compact Disc Digital Audio”. Derfor anbefales brug af Non-DVD-siden af en DualDisc på dette produkt ikke.

Generelt

• Receiveren er designet til at gengive CD'er/CD-tekst og CD-R'er (brændbare)/CD-RW'er (genskrivbare) i lyd-CD (CD-DA), MP3 og WMA-format.
• MP3 og WMA “spor” (ordet “fil” og “spor” anvendes i flæng i denne manual) optages i “mapper”.
• Når der er lagt en disk i, starter diskafspilningen, när der vælges "DISC" til afspilningskilde.

Sæt en disk i

• Når en disk sættes i med bagsiden opad, skydes den automatisk ud.
• Indsæt ikke 8 cm diske (enkelt-CD) og usædvanligt formede diske (hjerte, blomst, osv.) i rillen.

Afspilning af en disk

- Mens der spoles fremad eller tilbage på en MP3 eller WMA-disk, kan du kun høre rykvise lyde.

Fortsættes...

Afspilning af en CD-R eller CD-RW

• Brug kun "færdige" CD-R'er eller CD-RW'er.
• Denne receiver kan kun afspille filer af samme type, som først detekteres, hvis en disk indeholder både lyd-CD (CD-DA) filer og MP3/WMA-filer.
• Denne receiver kan afspille multi-sessionsdiske; men ikke lukkede sessioner vil blive sprunget over ved afspilning.

• Nogle CD-R'er eller CD-RW'er kan ikke afspilles på apparatet pga. deres diskkarakteristika, eller af følgende årsager:

• Diskene er snavsede eller ridsede.

• Der opstår fugtkondensering på glasset inde i receiveren.
• Pickupglasset inde i receiveren er snavset.
• CD-R/CD-RW hvorpå filerne er skrevet med "Packet Write" metoden.

• Der er fejlagtige optagelsesforhold (manglende data, osv.) eller medieforhold (pletter, ridser, skævheder, osv.).

• CD-RW'er kræver muligvis en længere læsetid, da CD-RW'ens refleksionstal er lavere end for almindelige CD'er.

• Brug ikke følgende CD-R'er eller CD-RW'er.

• Diske med klistermærker, etiketter eller beskyttelsesplombering på overfladen.

• Diske, hvorpå etiketter kan udskrives direkte fra en inkjetprinter.

Anvendelse af disse diske ved høje temperaturer eller høj fugtighed kan forårsage funktionsfejl eller skade på enheden.

Afspilning af et MP3/WMA-disk

• Denne receiver kan afspille MP3/WMA-filer med filtypenavnet <.mp3> eller <.wma> (uanset om det er med store eller små bogstaver).
• Denne receiver kan vise navnene på album, kunstnere og ID3 kode (Version 1,0, 1,1, 2,2, 2,3 eller 2,4) for MP3 filer og for WMA filer.
• Receiveren kan kun håndtere tegn på en byte. Ingen andre tegn kan vises korrekt.

- Receiveren kan afspille MP3/WMA-filer, der opfylder nedenstående betingelser:

– Bithastighed: 8 kbps — 320 kbps
- Samplingfrekvens: 48 kHz, 44,1 kHz, 32 kHz (for MPEG-1) 24 kHz, 22,05 kHz, 16 kHz (for MPEG-2)
- Diskformat: ISO 9660 Level 1/ Level 2, Romeo, Joliet, Windows langt filnavn

- Det maksimale antal tegn for fil-/mappenavne varierer efter det anvendte diskformat (omfatte 4 filnavnstegn—<.mp3> eller <.wma>).

• ISO 9660 Level 1: op til 12 characters
• ISO 9660 Level 2: op til 31 characters
  – Romeo: op til 128 characters
• Joliet: op til 64 characters

• Windows langt filnavn: op til 128 characters

• Denne enhed kan genkende i alt 512 filer, i 200 mapper og 8 hierarkier.

• Receiveren kan afspille filer optaget i VBR (variabel bithastighed).

For filer optaget i VBR er der en forskel i displayet for tidsforbrug, og der vises ikke den faktiske forløbne tid. Det er især efter udførelse af søgefunktionen, at forskellen bliver mærkbar.

- Receiveren kan ikke afspille følgende filer:

• MP3 kodet med MP3i og MP3 PRO-formater.
• MP3 filer kodet i et ikke egnet format.
• MP3 filer kodet med Layer 1/2.
• WMA filer kodet med tabsfri, professionelle og lydformater.
• WMA filer, som ikke er baseret på Windows Media® Audio.
• WMA filer kopibeskyttet med DRM.
• Filer som indeholder data, såsom WAVE, ATRAC3, osv.

- Søgefunktionen virker, men søgehastigheden er ikke konstant.

Ændring af kilde

• Hvis du ændrer kilde, standser afspilningen også (uden at udskyde disken). Næste gang du vælger “DISC” til afspilningskilde, starter afspilningen af disken, der hvor den standsede før.

Udskydning af en disk

- Hvis den udskudte disk ikke tages ud inden 15 sekunder, sættes den automatisk ind i rillen igen for at beskytte den mod støv. (Disken vil ikke blive afspillet denne gang.)

Generelle indstillinger—PSM

- Hvis du ændrer “AMP GAIN” indstillingen fra “HIGH PWR” til “LOW PWR”, mens volumenniveauet er indstillet højere end “VOL 30” ændrer receiveren automatisk volumenniveauet til “VOL 30”.

Fejlfinding

Det, der ser ud som fejl, er ikke altid så alvorligt. Tjek følgende før du ringer til et servicecenter.

Symptomer Afhjælpning/Årsager

Generelt	• Lyden kan ikke høres fra højttalerne. • Juster lydstyrken til det optimale niveau.• Kontroller ledninger og forbindelser.
	• Receiveren virker slet ikke. Nulstil receiveren (se side 2).
FM/AM	• SSM automatiske forudindstilling virker ikke.	Gem stationer manuelt.
	• Statisk støj når der lyttes til radioen. Tilslut antennen korrekt.
Diskafspilning	• Disken kan ikke afspilles. Sæt disken korrekt i.
	• CD-R/CD-RW kan ikke afspilles.• Spor på CD-R/CD-RW kan ikke overspringes.	• Indsæt en færdiggjort CD-R/CD-RW.• Færdiggør CD-R/CD-RW med den komponent, som du anvendte til optagelse.
	• Disken kan hverken afspilles eller udskydes.	• Lås disken op (se side 10).• Udskyd disken med magt (se side 2).
	• Lyden afbrydes af og til. • Stands afspilningen mens du kører på ujævne veje.• Skift disken.• Kontroller ledninger og forbindelser.
	• “NO DISC” vises i displayet. Læg en disk, der kan afspilles, i bakken.

Fortsættes...

Symptomer Afhjælpning/Årsager

MP3/WMA afspilning	• Disken kan ikke afspilles. • Brug en disk med MP3/WMA-spor, som er optaget i et format, der er kompatibelt med ISO 9660 Level 1, Level 2, Romeo eller Joliet.• Tilføj tiltypekoden <.mp3> eller <.wma> til filnavnene.
	• Der dannes støj. Spring til et andet spor eller skift disken. (Tilføj ikke filtypekoden <.mp3> eller <.wma> til ikke-MP3 eller WMA spor).
	• Der kræves en længere udlæsningstid (“CHECK” bliver ved at blinke på displayet).
	• Sporene afspilles ikke i den rækkefølge, som du har haft til hensigt, at de skal spille i.
	• Forløbet afspilningstid er ikke korrekt. Dette kan hænde under afspilning. Det afhænger af, hvordan sporene er optaget på disken.
	• “NO FILES” vises i displayet. Sæt en diskette i, som indeholder MP3/WMA-spor.
	• Der vises ikke korrekte tegn (f.eks. albumnavn).

• Microsoft og Windows Media er indregistrerede varemærker eller varemærker, som tilhører Microsoft Corporation i USA og/eller andre lande.

Tekniske specifikationer

AUDIO FORSTÄRKERSEKTION

Maksimum effekt:

For: 50 W pr. kanal

Bag: 50 W pr. kanal

Vedvarende effekt (RMS):

For: 19 W pr. kanal til 4 Ω, 40 Hz til 20 000 Hz ved højst 0,8% total harmonisk forvrængning.

Bag: 19 W pr. kanal til 4 Ω, 40 Hz til 20 000 Hz ved højst 0,8% total harmonisk forvrængning.

Impedans: 4 Ω (4 Ω til 8 Ω tolerance)

Tonekontrolområde:

Bas: ±10 dB ved 100 Hz

Diskant: ±10 dB ved 10 kHz

Signal/støjforhold: 70 dB

Line-Out niveau/impedans:

2,5 V/20 kΩ belastning (fuld skala)

Output impedans: 1 kΩ

Anden terminal: Rattets fjernindgang

TUNERSEKTION

Frekvensomåde:

FM: 87,5 MHz til 108,0 MHz

50 dB støjdæmpningsfølsomhed:

16,3 dBf (1,8 μV/75 Ω)

Alternerende kanalfølsomhed (400 kHz): 65 dB

Signal/støjforhold: 98 dB

Wow og flutter: Under den målbare grænse

MP3 optageformat:

MPEG1/2 Audio Layer 3

Max. bit-hastighed: 320 kbps

WMA (Windows Media® Audio)

dekodningsformat:

Max. bit-hastighed: 192 kbps

GENERELT

Strømkrav:

Driftsspænding:

DC 14,4 V (11 V til 16 V tolerance)

Jordforbindelse: Negativ jordforbindelse

Arbejdstemperatur:

0 ^ ° C til + 4 0 ^ ° C

Mål (B x H x D):

Installationsstørrelse (ca.):

182 mm × 52 mm × 150 mm

1,2 kg (eksklusivt tilbehør)

Design og specifikationer kan ændres uden varsel.
