Type product	Autoradio
Merk	JVC
Model	KD-G442
Afmetingen (B x H x D)	182 mm × 52 mm × 160 mm
Gewicht	1,3 kg (excl. accessoires)
Voeding	14,4 V DC (11 V - 16 V toelaatbaar), negatieve aarding
Maximaal uitgangsvermogen	50 W per kanaal (voor/achter)
Continue uitgangsvermogen (RMS)	19 W per kanaal in 4 Ω
CD-speler	CD, CD-R, CD-RW, MP3/WMA
FM-tuner frequentiebereik	87,5 MHz - 108 MHz
AM-tuner frequentiebereik	MW: 522 kHz - 1620 kHz, LW: 144 kHz - 279 kHz
RDS-ondersteuning	Ja (FM)
USB-aansluiting	USB 1.1/2.0, max. 500 mA, FAT32/16/12
AUX-ingang	3,5 mm stereo mini-jack
Afstandsbediening	Optioneel (RM-RK50)
Geluidsinstellingen	iEQ (Rock, Classic, Pops, Hip Hop, Jazz, User), Bass, Middle, Treble, Loudness, Fader, Balance, Subwoofer
Weergavefuncties	Herhalen (track/folder), willekeurig (folder/all)
Veiligheid	Laser klasse 1M, demping, telefoondemping

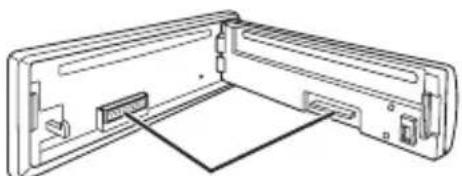

Onderhoud	Reinigen aansluitingen, lens, discs
Inclusief	Handleiding, identificatiekaart

Veelgestelde vragen - KD-G442 JVC

Hoe stel ik de klok in op de JVC KD-G442?

Houd de M MODE-toets ingedrukt tot het PSM-menu verschijnt. Draai aan de regelschijf tot CLOCK HOUR verschijnt, draai om het uur in te stellen. Druk op SEL om naar CLOCK MIN te gaan en stel de minuten in. Kies vervolgens 24H/12H voor de gewenste weergave.

Hoe annuleer ik de displaydemonstratie?

Houd M MODE ingedrukt tot het PSM-menu verschijnt. Selecteer DEMO en kies DEMO OFF met de regelschijf. Druk op SEL om te bevestigen.

Hoe speel ik MP3-bestanden af via de USB-aansluiting?

Sluit een USB-apparaat met MP3/WMA-bestanden aan op de USB-ingang. Druk op SRC tot USB verschijnt. De weergave start automatisch. Gebruik |◀◀ en ▶▶| om nummers te wisselen.

Hoe bedien ik de radio met de afstandsbediening?

De optionele afstandsbediening RM-RK50 wordt apart verkocht. Richt deze naar de sensor op het toestel. Gebruik SOURCE om van bron te wisselen, VOL +/− voor volume, en ◀/▶ voor zenders of nummers.

Wat is RDS en hoe gebruik ik het?

RDS (Radio Data System) toont extra informatie zoals zendernaam en programmatype. Druk op DISP om te schakelen tussen zendernaam, frequentie, PTY en klok. RDS maakt ook verkeersinformatie (TA) en programmazoeken mogelijk.

Hoe pas ik de equalizer aan?

Druk op EQ om een voorinstelling te kiezen (ROCK, CLASSIC, POPS, HIP HOP, JAZZ, USER). Voor handmatige aanpassing: druk op SEL en draai aan de regelschijf om BASS, MIDDLE of TREBLE in te stellen. Herhaal om andere banden aan te passen.

Wat moet ik doen als de disc niet wordt uitgeworpen?

Probeer eerst de ▲ (uitwerp)-toets. Als dat niet werkt, kunt u de disc geforceerd verwijderen: schakel de stroom uit en houd ▲ ingedrukt terwijl u de stroom weer inschakelt. Zie pagina 3 van de handleiding voor details.

Hoe sluit ik een externe versterker of subwoofer aan?

De REAR LINE OUT-aansluitingen kunnen worden gebruikt voor een externe versterker of subwoofer. Stel in het PSM-menu L/O MODE in op REAR (voor versterker) of SUB.W (voor subwoofer). Pas de subwooferfrequentie aan via SUB.W FREQ.

Hoe stel ik radiozenders vast in het geheugen?

Automatisch: houd SSM ingedrukt tot het knippert. Het toestel zoekt sterke zenders en slaat ze op. Handmatig: stem af op een zender, houd een cijfertoets (1-6) ingedrukt tot het nummer knippert. Herhaal voor andere zenders.

Wat zijn de veiligheidsvoorschriften voor deze autoradio?

Stel het volume niet te hard tijdens het rijden. Bedien het toestel alleen als de auto stilstaat. De laser is klasse 1M: open de behuizing niet. Gebruik alleen een CR2025-batterij in de afstandsbediening. Gooi oude apparatuur niet bij het huishoudelijk afval.

GEBRUIKSAANWIJZING KD-G442 JVC

Zie bladzijde 5 voor het annuleren van de displaydemonstratie.

Bijzonderheden over de installatie en aansluiting van het apparaat vindt u in de desbetreffende handleiding.

Hartelijk dank voor de aanschaf van dit JVC-product!

Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

BELANGRIJK VOOR LASERPRODUKTEN

1. KLASSE 1 LASERPRODUKT
2. VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.
3. VOORZICHTIG: Zichtbare en/of onzichtbare klasse 1M laserstralen indien geopend. Bekijk niet direct met optische instrumenten.
4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL OP BUITENKANT VAN TOESTEL AANGEBRACHT.

CAUTIONVISIBLE AND/OR INVISIBLE CLASS 1MLASER RADIATIONWHEN OPEN, DO NOT VIEW DIRECTLY WITH OPTICAL INSTRUMENTS.EC60825-4:2001(ENG)

ATTENTIONRAYONNEMENT LASERVISIBLE ET/OUINVISIBLE DE CLASSE1M UNE FOIS OUVERT,NE PAS REGARDER DIRECTMENT AVEC DES INSTRUMENTSOPTIQUES. (FRA)

AV/SORADIACIÓN LÄSER DE CLASE 1MVISIBLE Y/O INVISIBLE CUANDO ESTABIERTO, NO MIRAR DIRECTAMENTE CON INSTRUMENTAL OPTICO. (ESP)

VARNINGSYNLIG OCH/ELLEROSYNLIGLASPERSTRÄLNING,KLASS 1M, NÄR DENNA DEL ÁR ÖPPNAD.BETRAKTA BJ STRÄLEN MED OPTISKA INSTRUMENT. (SWÖ)

注意ここを開くと可視及び/または不可視のクラス1Mレーザー放射が出ます。光学装置で直接見ないでください。(JPN)

CAUTIONVISIBLE AND/OR INVISIBLE CLASS K LASER RADIATIONWHEN OPEN.DO NOT STARE INTO BBW,ROA 21 CRR(ENG)

Dit symbool is alleen geldig in de Europese Unie.

Informatie voor gebruikers over het weggooien van oude apparatuur

Deze markering geeft aan dat het product met dit symbool bij het einde van de gebruiksduur niet bij het huishoudelijk afval mag worden gegooid. Wanneer u dit product wilt verwijderen, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land en uw gemeente. Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid.

Waarschuwing:

Voorkom ongelukken en kijk derhalve uitermate goed uit indien u het toestel tijdens het besturen van de auto wilt bedienen.

Voor de veiligheid is een genummerde identificatiekaart bij het apparaat geleverd. Het identificatienummer is tevens op de behuizing van het apparaat gedrukt. Bewaar de kaart op een veilige plaats. Deze kaart is belangrijk voor identificaatie indien het apparaat is gestolen.

Denk aan de veiligheid...

• Zet het volume onder het rijden niet te hard. Dit is gevaarlijk, omdat u de geluiden buiten de auto niet meer hoort.
• Zet de auto stil voordat u ingewikkelde handelingen met het apparaat gaat verrichten.

Temperatuur binnen de auto...

Als de auto gedurende lange tijd in de kou of in de warmte heeft gestaan, mag u het apparaat pas gebruiken nadat de temperatuur in de auto weer normaal waarden heet bereikt.

De afbeeldingen van het bedieningspaneel in deze gebruiksaanwijzing zijn gebaseerd op de KD-G441.

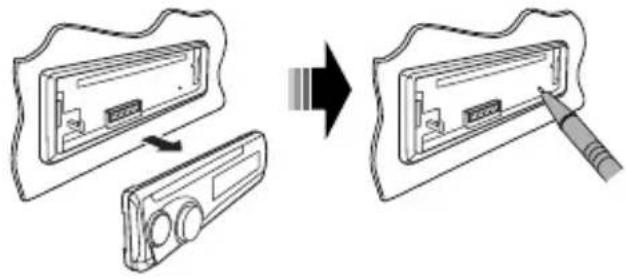

Het apparaat terugstellen

- De door u gemaakte instellingen worden tevens gewist.

Geforceerd verwijderen van een disc

• Wees voorzichtig en zorg dat de disc niet valt bij het verwijderen.
• Stel de receiver terug indien dit niet werkt.

Gebruik van de M MODE toets

Door een druk op M MODE schakelt de receiver in de functiemodus en krijgen de cijfertoetsen en ▲/▼ toetsen een andere functie.

Bijv.: Indien cijfertoets 2 als MO (mono) toets werkt.

Om de toetsen weer voor hun oorspronkelijke functies te gebruiken, drukt u nogmaals op M MODE.

- De functiemodus wordt automatisch geannuleerd indien u gedurende ongeeer 5 seconden op geen enkele toets drukt.

De KD-G442/KD-G441 heeft een functie voor een stuur-afstandsbediening.

- Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.

INHOUD

Bedieningspaneel — KD-G442/KD-G441/KD-G351.... 4

Starten .... 5 Basisbediening .... 5

Bediening van de radio 6

Bediening voor FM RDS .... 7 Opzoeken van uw favoriete FM RDS-programma .... 7

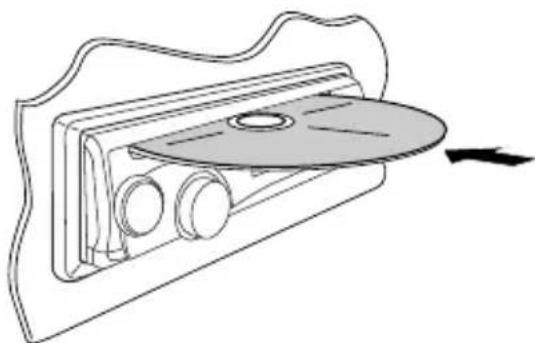

Bediening voor disc/USB-apparatuur .... 10 Afspelen van een disc in de receiver .... 10 Weergave van USB-apparatuur .... 10

Geluidsinstellingen .... 13 Algemene instellingen — PSM .... 14

Bediening voor andere externe componenten 16

Afstandsbediening — RM-RK50 ..... 17 Meer over deze receiver ..... 18

Onderhoud 21 Oplossen van problemen 22

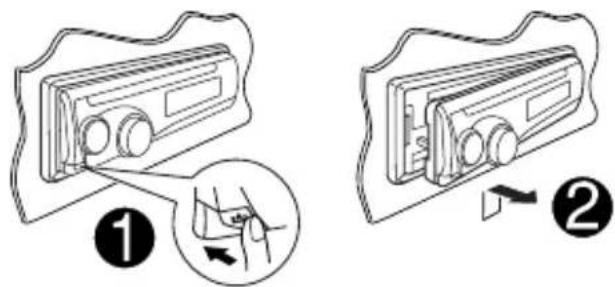

Verwijderen van het bedieningspaneel

Bevestigen van het bedieningspaneel

Namen van onderdelen

1 ▲ (omhoog) / ▼ (omlaag) toetsen
2 ▲ (uitwerp) toets
3 (standby/aan demping) toets
4 Regelschijf
5 Afstandsbedieningssensor

- Voor de KD-G442/KD-G441: U kunt deze receiver met een los verkrijgbare afstandsbediening bedienen. Zie bladzijde 17 voor details.

- Stel de afstandsbedieningssensor NIET aan schel licht bloot (directe zonlicht of lamplicht).

6 BAND toets
7 Lade
8 Displayvenster
9 T/P (verkeersinformatie/programmatype) toets
10 DISP (display) toets
11 (b-dieningspaneel ontgrendel) toets
12 SRC (bron) toets
13 |◀◀ /▶▶| toetsen
14 AUX (auxiliary) toets
15 SEL (keuze) toets
16 M MODE toets
17 EQ (equalizer) toets
18 MO (mono) toets

19 SSM (achtereenvolgend vastleggen van sterke zenders) toets
20 Cijfertoetse
21 RPT (herhalen) toets
22 RND (willekeurig) toets
23 AUX (auxiliary) ingangsaansluiting
24 USB (Universal Serial Bus) ingangsaansluiting
25 Brondisplay / Fragmentnummer / Mapnummer / Tijd-aftelindicator
26 Tr (fragment) indicator
27 RDS indicators—AF, REG, TP, PTY
28 Weergavefunctie- / onderdeelindicators— RND (willekeurig), (disc), (map), RPT (herhalen)
29 Tunerontvangstindicators—ST (stereo), MO (mono)
30 Geluidsfunctie (iEQ: Intelligente Equalizer) indicators—CLASSIC, HIP HOP, JAZZ, ROCK, POPS, USER
31 LOUD (toonversterking) indicator
32 EQ (equalizer) indicator
33 Discinformatie-indicators—TAG (Tag informatie), (map), (fragment/bestand)
34 DISC indicator
35 Hoofddisplay

Starten

Basisbediening

1 Inschakelen van de stroom.

U kunt deze bronnen niet kiezen indienze niet

gereed staan of niet zijn aangesloten.

3 Voor FM/AM-tuner

4 Instellen van het volume.

Het volumeniveau verschijnt.

5 Stel het geluid naar wens in. (Zie bladzijde 13.)

Let op met het instellen van het volume:

Digitale apparatuur (CD/USB) produceren weinig ruis in vergelijking met andere bronnen. Verlaag derhalve het volume alvorens de weergave van deze digitale bronnen te starten zodat beschadiging van de luidsprekers door een plotselinge sterke volumeverhoging wordt voorkomen.

Snel dempen van het volume (ATT)

Voor het herstellen van het geluid, drukt u nogmaals op de toets.

Uitschakelen van de stroom

Basisinstellingen

- Zie tevens "Algemene instellingen — PSM" op bladzijden 14 t/m 16.

1 Annuleren van de displaydemonstratie Kies "DEMO" en vervolgens "DEMO OFF".

2 Instellen van de klok Kies "CLOCK HOUR" en stel het uur in. Kies "CLOCK MIN" (minuut), en stel vervolgens de minuten in. Kies "24H/12H" en vervolgens "24 HOUR" of "12 HOUR".

3 Voltooi de procedure.

Controleren van de huidige tijd wanneer de stroom is uitgeschakeld

De tijd wordt ongeveer 5 seconden op het display getoond. Zie tevens bladzijde 14.

Bediening van de radio

1

2

Licht op wanneer een stereo FM-uitzending met sterke signalen wordt ontvangen.

88.30MHz

3

Zoek een zender.

Het zoeken stopt wanneer een zender wordt ontvangen.

Voor het eerder stoppen, drukt u nogmaals op dezelfde toets.

Handmatig op een zender afstemmen

In stap ③ hierboven...

1

[Houd ingedrukt]

2 Kies de gewenste zenderfrequentie.

Indien een stereo FM-uitzending slecht ontvangbaar is

Licht op wanneer de monofunctie wordt geactiveerd.

De ontvangst is beter, maar het stereo-effect gaat verloren.

Voor het weer herstellen van het stereo-effect, herhaalt u dezelfde procedure. "MONO OFF" verschijnt en de MO indicator dooft.

Vastleggen van zenders in het geheugen

U kunt zes zenders voor iedere golfband vastleggen.

Automatisch vastleggen van FM-zenders —SSM (achtereenvolgend vastleggen van sterke zenders)

1 Kies de FM-golfband (FM1 – FM3) waarvan u een zender wilt vastleggen.

2

3

[Houd ingedrukt]

"SSM" knippert en dooft zodra het automatisch vastleggen klaar is.

Lokale FM-zenders met sterke signalen worden opgezocht en automatisch voor de FM-golfband vastgelegd.

Handmatig vastleggen

Bijv.: Vastleggen van FM-zender op 92,50MHz onder voorkeurnummer 4 van de FM1-golfband.

1

2

3

[Houd ingedrukt]

Het voorkeurnummer knippert even.

Luisteren naar een voorkeurzender

1

2 Kies de gewenste voorkeurzender (1 - 6).

of

Controleren van andere informatie tijdens het luisteren naar een FM-zender (niet-RDS) of AM-zender

- Zie bladzijde 9 voor FM RDS-zenders.

Frequentie ↔ Klok

Bediening voor FM RDS

Wat u met RDS kunt doen

Met RDS (Radio Data System) kunnen FM-zenders behalve de normale programmasignalen, extra signalen uitsturen.

Met RDS-data kan de receiver het volgende uitvoeren:

• Programmatype (PTY) zoeken (zie het volgende)
• Standbyontvangst van TA (Verkeersinformatie) en PTY (Programmatype) (zie bladzijden 8, 9 en 15)
• Automatisch volgen van hetzelfde programma—Ontvangst van netwerk-volgen (zie bladzijde 9)
• Programmazoeken (zie bladzijden 9 en 15)

Opzoeken van uw favoriete FM RDS-programma

U kunt met gebruik van PTY-codes gemakkelijk op een zender afstemmen die uw favoriete programma uitzendt.

- Zie bladzijde 8 voor het vastleggen van uw favoriete programmatypes.

De laatst gekozen PTY-code [T/P ingedrukt] verschijnt.

Kies uw favoriete programmatypes.

of

Kies een van de PTY-codes (zie bladzijde 9).

Vervolg op de volgende bladzijde

3 Het zoeken van uw favoriete programma start.

Indien er een zender is die een programma van dezelfde PTY-code uitzendt, wordt op deze zender afgestemd.

Vastleggen van uw favoriete programmatypes

U kunt uw zes favoriete programmatypes vastleggen.

Vastleggen van programmatypes onder de cijfertoetsen (1 - 6):

1	2	3	4	5	6
POP M	ROCK M	EASY M	CLASSICS	AFFAIRS	VARIED

1 Kies een PTY-code (zie bladzijden 7 en 8).
2 Kies het gewenste voorkeurnummer (1 – 6) waaronder u het wilt vastleggen.

Bijv.: Met "ROCK M" gekozen

3 Herhaal stappen 1 en 2 voor het vastleggen van andere PTY-codes onder andere voorkeurnummers.
4 Voltooi de procedure.

Gebruik van standbyontvangst

TA-standbyontvangst

Met TA-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar verkeersinformatie (TA).

Het volume verandert naar het hiervoor ingestelde TA-volumeniveau indien het huidige volumeniveau lager dan het hiervoor ingestelde niveau is (zie bladzijde 15).

Activeren van TA-standbyontvangst

De TP (verkeersinformatie) indicator licht op of knippert.

• Indien de TP indicator is opgelicht, is TA-standbyontvangst geactiveerd.
• Indien de TP indicator knippert, is TA-standbyontvangst nog niet geactiveerd. (Dit is het geval indien u naar een FM-zender luistert die de voor TA-standbyontvangst vereiste RDS-signalen niet levert.)
  Voor het activeren van TA-standbyontvangst, moet u op een andere zender afstemmen die deze signalen wel levert. De TP indicator stopt te knipperen en blijft opgelicht.

Annuleren van TA-standbyontvangst

De TP indicator dooft.

PTY-standbyontvangst

Met PTY-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar uw favoriete PTY-programma.

Voor het activeren en kiezen van uw favoriete PTY-code voor PTY-standbyontvangst, zie bladzijde 15.

De PTY indicator licht op of knippert.

• Indien de PTY indicator is opgelicht, is PTY-standbyontvangst geactiveerd.
• Indien de PTY indicator knippert, is PTYstandbyontvangst nog niet geactiveerd.
  Voor het activeren van PTY-standbyontvangst, moet u op een andere zender afstemmen die deze signalen wel levert. De PTY indicator stopt te knipperen en blijft opgelicht.

Voor het annuleren van PTY-standbyontvangst, kiest u "OFF" voor de PTY-code (zie bladzijde 15). De PTY indicator dooft.

Volgen van hetzelfde programma—Ontvangst van netwerk-volgen

Indien u in een gebied rijdt waar de FM-ontvangst niet sterk genoeg is, zal de receiver automatisch op een andere FM RDS-zender van hetzelfde netwerk afstemmen, die mogelijk hetzelfde programma maar met sterkere signalen uitzendt (zie de afbeelding hieronder).

Ontvangst van netwerk-volgen is bij het verlaten van de fabriek geactiveerd.

Voor het veranderen van ontvangst van netwerkvolgen, zie "AF-REG" op bladzijde 15.

Programma A wordt op verschillende frequenties uitgezonden (01 – 05)

Automatisch kiezen van zenders—Programmazoeken

Normaliter wordt door een druk op een van de cijfertoetsen op de overeenkomende voorkeurzender afgestemd.

Indien de signalen van een vastgelegde FM RDS-zenders echter niet sterk genoegd zijn, gebruikt dit toestel de AF-data voor het afstemmen op een andere frequentie waarop hetzelfde programma als van de oorspronkelijke voorkeurzender wordt uitgezonden.

• Het duurt even eer met gebruik van programmazoeken op een andere zender is afgestemd.
  • Zie tevens bladzijde 15.

Controleren van de huidige tijd tijdens het luisteren naar een FM RDS-zender

Zendernaam (PS) → Zender-frequentie → Programmatype (PTY) → Klok → (terug naar het begin)

PTY-codes

NEWS (nieuws), AFFAIRS (actualiteiten), INFO (informatie), SPORT (sport), EDUCATE (educatief), DRAMA, CULTURE (cultuur), SCIENCE (wetenschap), VARIED (gevarieerd), POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS (klassiek), OTHER M (overige muziek), WEATHER (weer), FINANCE (financieën), CHILDREN (kinderen), SOCIAL (sociaal), RELIGION (religie), PHONE IN (binnenkomende telefoongesprekken), TRAVEL (reizen), LEISURE (recreatie), JAZZ (jazzmuziek), COUNTRY (country-muziek), NATION M (nationale muziek), OLDIES (gouwe ouwe), FOLK M (folkmuziek), DOCUMENT

Bediening voor disc/USB-apparatuur

: Voor bediening van ingebouwde CD-speler.

: Voor bediening van externe USB-apparatuur.

Afspelen van een disc in de receiver

Alle fragmenten worden herhaald afgespeeld totdat u van bron verandert of de disc uitwerpt.

Stoppen van de weergave en uitwerpen van de disc

- Druk op SRC om een andere weergavebron te beluisteren.

Weergave van USB-apparatuur■

Dit toestel is geschikt voor weergave van MP3/WMA-fragmenten die op USB-apparatuur (uitgezonderd HDD) zijn opgeslagen.

Alle fragmenten van de USB-apparatuur worden herhaald afgespeeld totdat u van bron verandert.

1 USB ingangsaansluiting

Indien USB-apparatuur is bevestigd...

De weergave wordt gestart vanaf het punt waar hiervoor werd gestopt.

- Indien u andere USB-apparatuur heeft aangesloten, start de weergave vanaf het begin.

Trek de USB-apparatuur recht uit het toestel om deze te verwijderen.

- De weergave stopt tevens wanneer u de USB-apparatuur verwijdert. Druk vervolgens op SRC om een andere weergavebron te beluisteren.

Let op:

• Gebruik de USB-apparatuur niet indien het veilig rijden zou kunnen worden gehinderd.
• Verwijder of bevestig de USB-apparatuur niet herhaaldelijk terwijl "READING" op het display wordt getoond.
• Start de motor van de auto niet indien USB-apparatuur is aangesloten.
• Dit toestel is mogelijk niet geschikt voor weergave van bestanden, afhankelijk van het soort bestand dat op de USB-apparatuur is opgenomen.
• Met bepaalde USB-apparatuur is de bediening en stroomtoevoer mogelijk anders.
• U kunt geen computer met de USB ingangsaansluiting van het toestel verbinden.
• Voorkom dat u belangrijke data verliest en maak derhalve een back-up van belangrijke data.
• Voorkom vervorming of beschadiging van de apparatuur en laat de USB-apparatuur derhalve niet in de auto achter, stel niet aan het directe zonlicht bloot en vermijd hoge temperaturen.
• Bepaalde USB-apparatuur werkt mogelijk niet direct na het inschakelen van de stroom.
• Zie bladzijden 19 en 20 voor details aangaande de bediening voor USB.

Snel voor- of achterwaarts in het fragment

[Houd ingedrukt]

Naar volgende of voorgaande fragment

Naar volgende of voorgaande map (voor MP3/WMA)

Direct opzoeken van een bepaald fragment (voor CD) of map (voor MP3/WMA)

Kiezen van nummer 01 – 06:

Kiezen van nummer 07 – 12:

- Voor directe toegang tot mappen van MP3/WMA moeten de mappen een 2-cijferig nummer aan het begin van de mapnamen hebben—01, 02, 03, enz.

Kiezen van een bepaald fragment in een map (voor MP3/WMA):

Andere belangrijke functies

Tijdens weergave snel naar andere fragmenten verspringen

- Met MP3/WMA kunt u naar andere fragmenten in dezelfde map verspringen.

Bijv.: Kiezen van fragment 32 tijdens weergave van een fragment waarvan het nummer een-cijferig is (1 t/m 9)

1

2

Door iedere volgende druk op de toets wordt 10 fragmenten versprongen.

- Wanneer het laatste fragment is bereikt, wordt het eerste fragment weer gekozen, en viceversa.

3

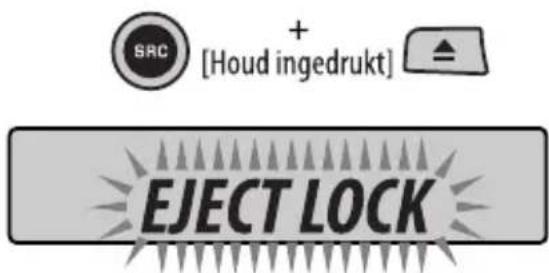

Vergrendelen van een disc

U kunt een disc in de lade vergrendelen zodat deze niet kan worden uitgeworpen.

Herhaal dezelfde procedure voor het annuleren van de vergrendeling.

Veranderen van display-informatie

Tijdens weergave van een audio-CD of CD-tekst

A → B → Disctitel/zanger*1 → Fragmenttitel*1 [♪→ (terug naar het begin)

Tijdens weergave van een MP3/WMA-disc of USB-apparatuur

- Met "TAG DISPLAY" op "TAG ON" gesteld (zie bladzijde 16)

A → B → Albumnaam/zanger (mapnaam *2) [T]→ fragmenttitel (bestandsnaam *2) [T]→ (terug naar het begin)

- Met "TAG DISPLAY" op "TAG OFF" gesteld

A → B → Mapnaam [☐] → Bestandsnaam [☐] → (terug naar het begin)

A : Verstreken weergavetijd met het huidige fragmentnummer
B : Klok met het huidige fragmentnummer [ ] : De overeenkomende indicator licht op het display op

*1 "NO NAME" verschijnt indien de geplaatste disc een audio-CD is.
*2 Indien een MP3/WMA-bestand geen tag-informatie heeft, zullen de mapnaam en bestandsnaam worden getoond. In dit geval licht de TAG indicator niet op.

Kiezen van de weergavefuncties

U kunt tegelijkertijd slechts één van de volgende weergavefuncties kiezen.

1

2 Kies de gewenste weergavefunctie.

■ Herhaalde weergave

Functie Herhaalde weergave

TRACK RPT : Het huidige fragment. [ RPT ]

FOLDER RPT * : Alle fragmenten van de huidige map. [RPT]

RPT OFF : Geannuleerd.

■ Willekeurige weergave

Functie Willekeurige weergave

FOLDER RND * : Alle fragmenten van de huidige map en vervolgens de fragmenten van de volgende map, enz. [ RND ]

ALL RND : Alle fragmenten van de huidige disc of USB-apparatuur. [ RND ]

RND OFF : Geannuleerd.

* Alleen tijdens weergave van media (MP3/WMA/USB).

[ ] : De overeenkomende indicator licht op het display op

Geluidsinstellingen

U kunt een voor het muziekgenre passende vastgelegde geluidsfunctie kiezen (iEQ: Intelligente Equalizer).

1

2

Vastgelegde waardesAanduiding (Voor)	BAS	MID TRE	LOUD
USER(Neutraal geluid)	00 00	00 OFF
ROCK(Rock- of discomuziek)	+03	00 +02	OFF
CLASSIC(Klassieke muziek)	+01	00 +03	OFF
POPS(Lichte muziek)	+02	+01 +02	OFF
HIP HOP(Funk of rap-muziek)	+04	-02 +01	OFF
JAZZ(Jazzmuziek)	+03	00 +03	OFF

BAS: Lage tonen MID: Midden-bereik TRE: Hoge tonen LOUD: Toonversterking

Instellen van het geluid

U kunt de geluidskarakteristieken naar wens instellen.

1

2

[Draai]

Aanduiding, [Bereik]

BASS ^*2 , [-06 t/m + 06]

Instellen van de lage tonen.

MIDDLE *2 (midden-bereik), [-06 t/m +06]

Voor het instellen van de midden-bereik frequenties voor het geluid.

TREBLE ^*2 , [-06 t/m +06]

Instellen van de hoge tonen.

FADER *3, [R06 t/m F06]

Instellen van het balans tussen de voor- en achterluidsprekers.

BALANCE *₄ , [L06 t/m R06]

Instellen van het balans tussen de linker- en rechterluidsprekers.

LOUD *5 (toonversterking), [LOUD ON of LOUD OFF]

Versterkt de lage en hoge frequenties voor een goed- gebalanceerd geluid bij een laag volumeniveau.

SUB.W ^* , [00 t/m 08, basisinstelling: 04]

Instellen van het subwooferuitgangsniveau.

VOL ADJ (volume-instelling), [-05 t/m +05, basisinstelling: 00]

Stel het volumeniveau van iedere bron (uitgezonderd FM) in relatie tot het FM-volumeniveau in. Het volumeniveau wordt automatisch verhoogd of verlaagd wanneer u van bron verandert.

- Kies alvorens de instelling te maken eerst de gewenste bron.

Instellen van het volume.

*1 Voor de KD-G442/KD-G441: Wordt alleen getoond wanneer "L/O MODE" op "SUB.W" is gesteld (zie bladzijde 15).
*2 Na het instellen van de lage, midden of hoge tonen, worden de gemaakte instellingen voor de huidige gekozen geluidsfunctie (iEQ), met inbegrip van "USER", vastgelegd.
*3 Stel het faderniveau op "00" indien u slechts twee luidsprekers gebruikt.
*4 De instelling heeft geen effect op de subwooferuitgang.
*5 De gemaakte instelling (LOUD ON/LOUD OFF) wordt voor alle geluidsfuncties gebruikt.
*6 Afhankelijk van de ingestelde versterking voor de versterker. (Zie bladzijde 16 voor details).

Algemene instellingen — PSM

U kunt de PSM (Preferred Setting Mode) onderdelen van de lijst hieronder en op bladzijden 15 en 16 instellen.

1

[Houd ingedrukt]

4 Herhaal stappen 2 en 3 voor het instellen van andere PSM-onderdelen indien nodig.

2 Kies een PSM-onderdeel.

5 Voltooi de procedure.

3 Stel het gekozen PSM-onderdeel in.

[Draai]

Aanduidingen Onderdeel(____: Basisinstelling)		Kiesbare instellingen, [referentiebladzijde]
DEMO Displaydemonstratie	• DEMO ON• DEMO OFF	: De displaydemonstratie wordt automatisch geactiveerd indien u gedurende ongeveer 20 seconden geen bediening uitvoert, [5].: Geannuleerd.
CLOCK DISP *1 Klokdisplay	• CLOCK ON• CLOCK OFF	: De tijd wordt altijd op het display getoond wanneer de stroom is uitgeschakeld.: Annuleren; door op DISP te drukken wordt de tijd ongeveer 5 seconden op het display getoond wanneer de stroom is uitgeschakeld, [5].
CLOCK HOUR Uurinstelling	0 – 23 (1 – 12) [Basisinstelling: 0 (0:00)], [5].
CLOCK MIN Minuutinstelling	00 – 59 [Basisinstelling: 00 (0:00)], [5].
24H/12H Tijddisplayfunctie	• 24 HOUR• 12 HOUR	: Zie tevens bladzijde 5 voor het instellen.
CLOCK ADJ *2 Instellen van de klok	• AUTO• OFF	: De ingebouwde klok wordt automatsich op basis van de CT (kloktijd) data van het RDS-signaal ingesteld.: Geannuleerd.

* Indien de stroomtoevoer niet wordt gestopt door de contactsleutel van de auto in de uit-stand te draaien, dient u bij voorkeur "CLOCK OFF" te kiezen om de auto-accu niet onnodig te belasten.

Aanduidingen Onderdeel(____: Basisinstelling)		Kiesbare instellingen, [referentiebladzijde]
AF-REG *2Alternatieve frequentie/regionalisatie ontvangst	• AF	: Het toestel schakelt naar een andere zender over (en het programma zal mogelijk verschillen van het huidige ontvangen programma) indien de signalen van de huidige zender zwak worden, [9].• De AF indicator licht op.
	• AF-REG	: Indien de huidige ontvangen signalen zwak worden, schakelt het toestel naar een andere zender die hetzelfde programma uitzendt over.• De AF en REG indicators lichten op.
	• AF OFF	: Geannuleerd.
PTY-STANDBY *2PTY-standby	OFF, PTY-codes	Activeert PTY-standbyontvangst met een van de PTY-codes, [8, 9].
TA VOLUME *2Volume voor verkeersinformatie	VOLUME 00– VOLUME 50(of VOLUME 00– VOLUME 30)*3	[Basisinstelling: VOLUME 15]
P-SEARCH *2Programmazoeken	• ON• OFF	: Programmazoeken wordt geactiveerd, [9]: Geannuleerd.
DIMMERDimmer	• ON• OFF	: De verlichting van het display en de toetsen wordt verzwakt.: Geannuleerd.
TEL MUTINGTelefoondemping	• MUTING 1/MUTING 2• MUTING OFF	: Kies de instelling waarmee het geluid wordt gedempt tijdens gebruik van een mobiele telefoon.: Geannuleerd.
SCROLL *4Rollen van informatie	• ONCE• AUTO• OFF	: De informatie wordt eenmaal rollend getoond.: Het rollen van tekst wordt herhaald (met intervallen van 5 seconden).: Geannuleerd.• Druk de DISP toets langer dan een seconde in om de informatie, ongeacht de instelling, rollend over het display te tonen.
L/O MODE *5Lijnuitgangsfunctie	• REAR• SUB.W	: Kies indien de REAR LINE OUT aansluitingen worden gebruikt voor het verbinden van luidsprekers (via een externe versterker).: Kies indien de REAR LINE OUT aansluitingen worden gebruikt voor het verbinden van een subwoofer (via een externe versterker).

*2 Alleen voor FM RDS-zenders.
*3 Afhankelijk van de ingestelde versterking voor de versterker.
*4 Bepaalde tekens en symbolen worden niet juist op het display getoond (of er verschijnt een blanco voor in de plaats).
*5 Voor de KD-G442/KD-G441.

Vervolg op de volgende bladzijde

Aanduidingen Onderdeel(____: Basisinstelling)		Kiesbare instellingen, [referentiebladzijde]
SUB.W FREQ *6Drempelfrequentie voor subwoofer	LOWMIDHIGH	: Frequenties lager dan 90 Hz worden naar de subwoofer gestuurd.: Frequenties lager dan 135 Hz worden naar de subwoofer gestuurd.: Frequenties lager dan 180 Hz worden naar de subwoofer gestuurd.
TAG DISPLAYTagdisplay	TAG ONTAG OFF	: Toont de tag-informatie tijdens weergave van MP3/WMA-fragmenten, [12].: Geannuleerd.
AMP GAINVersterking voor versterker	LOW POWERHIGH POWER	: VOLUME 00 – VOLUME 30 (Kies indien het maximale vermogen van de luidspreker minder dan 50 W is, zodat de luidspreker niet wordt overbelast.): VOLUME 00 –VOLUME 50
IF BANDIntermediare frequentieband	AUTOWIDE	: De gevoeligheid van de tuner wordt verhoogd om interferentieruis van in de buurt zijnde zenders te verminderen. (Het stereo-effect gaat mogelijk verloren.): Onderhevig aan interferentie van in de buurt liggende zenders, maar de geluidskwaliteit wordt niet verslechterd en het stereo-effect blijft behouden.

*6 Voor de KD-G442/KD-G441: Wordt alleen getoond wanneer "L/O MODE" op "SUB.W" is gesteld.

Bediening voor andere externe componenten

U kunt een extern component met de AUX ingangsaansluiting op het bedieningspaneel verbinden.

3,5 mm stereo ministekker (niet bijgeleverd)

② Schakel het aangesloten component in en start de weergave van de bron.
3 Instellen van het volume.

4 Stel het geluid naar wens in. (Zie bladzijde 13.)

Controleren van andere informatie tijdens het luisteren naar een extern component

1

- U kunt tevens "AUX IN" als weergavebron kiezen door op de SRC (bron) toets te drukken.

AUX IN ↔ Klok

Afstandsbediening — RM-RK50

De KD-G442/KD-G441 kan als hier beschreven op afstand worden bediend (met gebruik van een los verkrijgbare afstandsbediening). Gebruik bij voorkeur de RM-RK50 afstandsbediening met deze receiver.

Plaatsen van de lithium-knoopbatterij (CR2025)

Gebruikke batterijen:

Richt de afstandsbediening direct naar de afstandsbedieningssensor op het toestel. Zorg dat er geen voorwerpen het signaalpad blokkeren.

Waarschuwing:

• Plaats geen andere batterij dan een CR2025 of gelijkwaardige batterij; een verkeerde batterij kan namelijk ontploffen.
• Laat de afstandsbediening niet langdurig op plaatsen liggen die aan het directe zonlicht onderhevig zijn (bijvoorbeeld op het dashboard); de afstandsbediening zou anders namelijk kunnen ontploffen.
• Voorkom ongelukken en bewaar de batterij derhalve buiten het bereik van kleine kinderen.
• Voorkom dat de batterij oververhit, barst of een brand veroorzaakt:
• Laad niet op, sluit niet kort, demonteer niet en verwarm de batterij niet en gooi niet in een vuur.
• Bewaar de batterij niet met andere metalen materialen.
• Steek niet met een tangetje of dergelijk gereedschap in de batterij.
• Wikkel de batterij met band om en isoleer goed alvorens weg te gooien of langdurig op te slaan.

Belangrijke onderdelen en functies

1 (Standby/aan/demping) toets

• Druk kort voor het inschakelen van de stroom of het dempen van het geluid wanneer de stroom reeds is ingeschakeld.
• Houd ingedrukt voor het uitschakelen van de stroom.

2 ▲ U (omhoog) / D (omlaag) ▼ toetsen

• Gebruik ▲ U voor het veranderen van FM/AM-golfbanden.
• Veranderen van voorkeurzenders met D ▼.
  • Verandert de map van MP3/WMA.

3 VOL - / VOL + toetsen

• Voor het instellen van het volume.

4 SOUND toets

- Voor het kiezen van geluidsfuncties (iEQ: Intelligente Equalizer).

5 SOURCE toets

- Voor het kiezen van de bron.

6 ◀ R (achterwaarts) / F (voorwaarts) ▶ toetsen

• Druk kort voor het opzoeken van zenders.
- Houd ingedrukt voor versneld voorwaarts of achterwaarts van een fragment.
- Druk kort voor veranderen van fragment.

Inschakelen van de stroom

- De stroom kan ook worden ingeschakeld door op SRC of AUX van het toestel te drukken. De weergave start tevens indien de bron gereed staat.

Uitschakelen van de stroom

- Indien u tijdens weergave van een fragment de stroom uitschakelt, zal later bij het weer inschakelen van de stroom de weergave vanaf het hiervoor gestopte punt worden voortgezet.

Bediening van de tuner

Vastleggen van zenders in het geheugen

- Tijdens SSM-zoeken...

• Alle hiervoor vastgelegde zenders worden gewist en de nieuwe zenders worden vastgelegd.
• De ontvangen zenders worden op volgorde vanaf nummer 1 (laagste frequentie) t/m nummer 6 (hoogste frequentie) vastgelegd.

— Nadat SSM is uitgevoerd, wordt automatisch op de onder nummer 1 vastgelegde zender afgestemd.

- Bij het handmatig vastleggen van een zender, wordt een hiervoor vastgelegde zender gewist indien u onder hetzelfde nummer de nieuwe zender vastlegt.

Bediening voor FM RDS

• Voor ontvangst van netwerk-volgen zijn voor een juiste werking twee soorten RDS-signalen vereist—PI (Programma-Identificatie) en AF (Alternatieve Frequentie). Ontvangst van netwerk-volgen werkt niet correct indien deze data niet juist worden ontvangen.
• Indien tijdens TA-standbyontvangst verkeersinformatie wordt ontvangen, verandert het volumeniveau automatisch naar het hiervoor ingestelde niveau (TA VOL) indien het huidige volumeniveau lager is dan het hiervoor ingestelde niveau.
• Wanneer u ontvangst van alternatieve frequentie activeert (met AF gekozen), wordt tevens ontvangst van netwerk-volgen automatisch geactiveerd.
• Ga naar http://www.rds.org.uk indien u meer over RDS wilt weten.

Bediening voor discs

Waarschuwing voor weergave van een DualDisc

- De niet-DVD kant van een "DualDisc" komt niet overeen met de "Compact Disc Digital Audio" standaard. Het gebruik van de niet-DVD kant met dit toestel wordt derhalve afgeraden.

Algemeen

• Deze receiver is ontworpen voor weergave van een CD/CD-tekst en CD-R (Opneembaar)/CD-RW (Herschrijfbaar) met het audio-CD (CD-DA), MP3-formaat en WMA-formaat.
• MP3 en WMA "fragmenten" (de woorden "bestand" en "fragment" worden beiden gebruikt) zijn in "mappen" opgenomen.
• "PLEASE" en "EJECT" worden afwisselend op het display getoond indien de disc omgekeerd is geplaatst. Druk op ▲ om de disc te verwijderen.
• Tijdens versneld voor-of achterwaarts met een MP3-fragment of WMA-fragment hoort u slechts af en toe wat geluid.

Afspelen van een CD-R of CD-RW

• Gebruik uitsluitend "afgeronde" CD-R's of CD-RW's.
• Dit toestel is uitsluitend geschikt voor weergave van bestanden van hetzelfde type dat als eerste werd herkend indien er zowel audio-CD (CD-DA) bestanden als MP3/WMA-bestanden op de disc zijn opgenomen.
• Deze receiver kan multi-sessie discs afspelen; de niet-gesloten sessies worden echter tijdens weergave overgeslagen.
• Bepaalde CD-R's en CD-RW's kunnen mogelijk niet met dit toestel worden afgespeeld vanwege de disckarakteristieken of de volgende redenen:
• De discs zijn vuil of hebben krassen.
  – Er is condens op de lens in het toestel gevormd.
  – De aftastlens in de receiver is vuil.
• De bestanden op de CD-R/CD-RW zijn met de "Packet Write" methode geschreven.
• De opname-omstandigheden waren niet juist (missende data, enz.) of de disc zelf is defect (of heeft vlekken, krassen, of is krom, enz.).
• Een CD-RW heeft een langere afleestijd omdat de reflectie van een CD-RW lager dan de reflectie van een normale CD is.

- Gebruik de volgende CD-R's of CD-RW's niet:

• Discs met stickers, labels of beschermstroken op het oppervlak.
• Discs waarop labels direct met een inkjet-printer kunnen worden gedrukt.

Gebruik van deze discs bij hoge temperaturen of een hoge vochtigheidsgraad kan een onjuiste werking of beschadiging van het toestel als gevolg hebben.

Afspelen van een MP3/WMA-disc

• Deze receiver kan MP3/WMA-bestanden met de <.mp3> of <.wma> (ongeacht de combinatie van hoofdletters en kleine letters) afspelen.
• Deze receiver kan de namen van albums, artiesten (zanger(es)) en de Tag (versie 1,0, 1,1, 2,2, 2,3 of 2,4) voor MP3-bestanden en WMA-bestanden tonen.
• Deze receiver is uitsluitend geschikt voor één-bit tekens. Andere tekens kunnen niet juist worden getoond.

• Deze receiver kan MP3/WMA-bestanden afspelen die aan de volgende voorwaarden voldoen:

• Bitwaarde: 8 kbps — 320 kbps
  – Bemonsteringsfrequentie:

48 kHz, 44,1 kHz, 32 kHz (voor MPEG-1)

24 kHz, 22,05 kHz, 16 kHz (voor MPEG-2)

12 kHz, 11,025 kHz, 8 kHz (voor MPEG-2,5)

– Discformaat: ISO 9660 Level 1/Level 2, Romeo, Joliet, Windows lange bestandsnaam
— Bitwaarde van WMA: 16 kbps — 32 kbps

(Bemonsteringsfrequentie:

22,05 kHz)

32 kbps — 320 kbps

(Bemonsteringsfrequentie:

- Het maximale aantal tekens voor namen van bestanden/mappen verschilt afhankelijk van het gebruikte discformaat (inclusief 4 verlengingstekens - <.mp3> of <.wma>).

– ISO 9660 Level 1: maximaal 12 tekens
– ISO 9660 Level 2: maximaal 31 tekens
– Romeo: maximaal 128 tekens
– Joliet: maximaal 64 tekens
- Windows lange bestandsnaam: maximaal 128 tekens

• Het toestel kan maximaal 512 bestanden, 255 mappen en 8 niveau's herkennen.
• Deze receiver kan bestanden afspelen die met VBR (variabele bitwaarde) zijn opgenomen.

Bij bestanden die met VBR zijn opgenomen is er een verschil tussen de verstreken tijd die op het display wordt getoond en de werkelijke verstreken tijd. Het verschil wordt vooral merkbaar bij gebruik van de zoekfunctie.

- Deze receiver is niet geschikt voor de volgende bestanden:

• MP3-bestanden die met het MP3i en MP3 PRO formaat zijn gecodeerd.
• MP3-bestanden die met een verkeerd formaat zijn gecodeerd.
• MP3-bestanden die met Layer 1/2 zijn gecodeerd.
• WMA-bestanden die met het lossless, professional en voice formaat zijn gecodeerd.
• WMA-bestanden die niet op Windows Media® Audio zijn gebaseerd.
• WMA-bestanden die met DRM tegen kopieren zijn beschermd.
  — Bestanden met data als WAVE, ATRAC3, enz.

- De zoekfunctie werkt maar de zoeksnelheid is niet constant.

Weergave van MP3/WMA-fragmenten van USB-apparatuur

• Bij weergave van USB-apparatuur, is de weergavevolgorde mogelijk anders dan bij weergave met andere spelers.
• Bepaalde USB-apparatuur of bepaalde bestanden kunnen vanwege de karakteristieken of opnameomstandigheden mogelijk niet met dit toestel worden afgespeeld.
• Afhankelijk van de vorm van de USB-apparatuur en aansluitingen, kan bepaalde USB-apparatuur mogelijk niet juist worden bevestigd of kan geen goede verbinding worden gemaakt.
• Verbind tegelijkertijd slechts één USB-opslagapparaat met dit toestel. Gebruik geen USB-spoel.
• "NO FILE" verschijnt indien de aangesloten USB-apparatuur geen juiste bestanden heeft.
• Dit toestel kan Tag (versie 1,0, 1,1, 2,2, 2,3, of 2,4) voor MP3-bestanden en WMA-bestanden tonen.

- Deze receiver kan MP3/WMA-bestanden afspelen die aan de volgende voorwaarden voldoen:

— Bitwaarde van MP3: 16 kbps — 320 kbps

– Bemonsteringsfrequentie van MP3:

48 kHz, 44,1 kHz, 32 kHz (voor MPEG-1)

24 kHz, 22,05 kHz, 16 kHz (voor MPEG-2)

12 kHz, 11,025 kHz, 8 kHz (voor MPEG-2,5)

— Bitwaarde van WMA:

16 kbps — 32 kbps

(Bemonsteringsfrequentie: 22,05 kHz)

32 kbps — 320 kbps

(Bemonsteringsfrequentie: 48 kHz, 44,1 kHz, 32 kHz)

- Dit toestel is geschikt voor weergave van MP3-bestanden die met VBR (Variabele bitwaarde) zijn opgenomen.

- Het maximale aantal tekens voor:

- Mapnamen : 25 tekens

— Bestandsnamen : 25 tekens

- MP3 Tag : 128 tekens

- WMA Tag : 64 tekens

- Dit toestel kan maximaal 2 500 bestanden, 255 mappen (999 bestanden per map) en 8 lagen herkennen.

- Dit toestel is niet geschikt voor het lezen van een SD-kaart.

- Dit toestel herkent geen USB-apparatuur die een ander voltage dan 5 V heeft en de 500 mA overschrijdt.

- USB-apparatuur met speciale functies, bijvoorbeeld databeveiligingsfuncties, kan niet met dit toestel worden gebruikt.

- Gebruik geen USB-apparatuur met 2 of meerdere partities.

- Dit toestel herkent mogelijk USB-apparatuur niet indien het via een USB-kaartlezer is verbonden.

- Het toestel kan op USB-apparatuur opgeslagen bestanden mogelijk niet afspelen indien de apparatuur via een USB-verlengsnoer is verbonden.

- Deze receiver is niet geschikt voor de volgende bestanden:

- MP3-bestanden die met de MP3i en MP3 PRO formaten zijn gecodeerd.

- MP3-bestanden die met een verkeerd formaat zijn gecodeerd.

- MP3-bestanden die met Layer 1/2 zijn gecodeerd.

- WMA-bestanden die met het lossless, professional en voice formaat zijn gecodeerd.

- WMA-bestanden die niet op Windows Media® Audio zijn gebaseerd.

- Gebruik een afgeschermde USB-kabel die korter dan 1 meter is.

Veranderen van bron

- Indien u van bron verandert, stopt de weergave tevens.

Wanneer u de volgende keer weer dezelfde bron kiest, start de weergave vanaf het punt waar hiervoor werd gestopt.

Uitwerpen van een disc of verwijderen van

USB-apparatuur

- Indien de uitgeworpen disc niet binnen 15 seconden wordt verwijderd, wordt deze disc automatisch ter bescherming weer in het toestel getrokken.

- Na het uitwerpen van een disc of het verwijderen van USB-apparatuur, verschijnt "NO DISC" of "NO USB" en kunt u bepaalde toetsen niet meer gebruiken. Plaats een andere disc, bevestig USB-apparatuur of druk op SRC om een andere weergavebron te kiezen.

Algemene instellingen—PSM

- Indien u de "AMP GAIN" instelling van "HIGH POWER" naar "LOW POWER" verandert terwijl het volumeniveau hoger dan "VOLUME 30" is gesteld, verandert de receiver het volumeniveau automatisch naar "VOLUME 30".

Onderhoud

Reinigen van de aansluitingen

De aansluitingen zullen slechter worden indien u het paneel veelvuldig verwijdert.

Veeg om dit te voorkomen de aansluitingen met een wattestokje of met een met alcohol bevochtigd doekje schoon. Wees daarbij voorzichtig zodat u de aansluitingen niet beschadigt.

Er wordt mogelijk condens op de lens in het toestel gevormd onder de volgende omstandigheden:

- Nadat de verwarming in de auto werd aangezet.

- Indien het zeer vochtig in de auto is.

Het toestel functioneert dan mogelijk onjuist. Werp dan de disc uit en laat het toestel een paar uur ingeschakeld totdat het vocht is verdampt.

Behandeling van discs

Voor het verwijderen van een disc uit doosje, drukt u op de

middenspil van de houder en haalt u de disc, terwijl u deze aan de randen vasthoudt, uit het doosje.

Middenspil

- Houd de disc altijd bij de randen vast. Raak het opname-oppervlak niet aan.

Voor het weer terugplaatsen van een disc in het doosje, plaatst u de disc voorzichtig rond de middenspil (met de bedrukte kant boven).

- Bewaar discs na gebruik beslist in de bijbehorende doosjes.

Schoonhouden van discs

Een vuile disc wordt mogelijk niet juist afgespeeld.

Veeg een vuile disc met een zachte doek, in een rechte lijn vanaf het midden naar de rand toe, schoon.

- Gebruik geen oplosmiddelen (bijvobeeld normale platenreinigers, spray, thinner, benzine, enz.) voor het reinigen van discs.

Afspelen van nieuwe discs

Nieuwe discs hebben soms wat bramen rond de binnen- en buitenranden. De receiver werpt mogelijk een dergelijke disc uit.

Verwijder deze bramen door een potlood of pen langs de randen te halen.

Gebruik de volgende discs niet:

"Single" CD (8 cm disc)

Kromme disc

Sticker en lijm van sticker Plaklabel

Afwijkende vorm

Oplossen van problemen

Problemen zijn niet altijd van serieuze aard. Controleer de volgende punten alvorens een onderhoudscentrum te raadplegen.

Symptomen Oplossingen/Oorzaken

Algemeen	• Geen geluid via de luidsprekers. • Stel het volume op het optimale niveau in.• Controleer de snoeren en verbindingen.
	• Receiver werkt helemaal niet. Stel de receiver terug (zie bladzijde 3).
FM/AM	• SSM automatisch vastleggen werkt niet. Leg de zenders handmatig vast.
	• Statische ruis tijdens het luisteren naar de radio.	Sluit de antenne goed aan.
Discweergave	• Disc kan niet worden afgespeeld. Plaats de disc juist.
	• CD-R/CD-RW kan niet worden afgespeeld.• Overslaan van fragmenten op de CD-R/CD-RW is onmogelijk.	• Plaats een afgeronde CD-R/CD-RW.• Rond de CD-R/CD-RW af met de voor opname gebruikte apparatuur.
	• Disc kan niet worden afgespeeld en niet worden uitgeworpen.	• Ontgrendel de disc (zie bladzijde 11).• Werp de disc geforceerd uit (zie bladzijde 3).
	• Geluid van disc wordt soms onderbroken. • Stop de weergave wanneer u over zeer slechte wegen rijdt.• Verander van disc.• Controleer de snoeren en verbindingen.
	• “NO DISC” verschijnt op het display.• “PLEASE” en “EJECT” worden afwisselend op het display getoond.	Plaats een afspeelbare disc in de lade.
MP3/WMA-weergave	• Disc kan niet worden afgespeeld. • Gebruik een disc waarop MP3-/WMA-fragmenten zijn vastgelegd die met het aan ISO 9660 Level 1, Level 2, Romeo of Joliet overeenkomende formaat voldoen.• Voeg de <.mp3> of <.wma> extensiecode achter de bestandsnaam toe.
	• U hoort ruis. Ga naar een ander fragment of verander van disc. (Voeg de <.mp3> of <.wma> extensiecode niet toeaan andere fragmenten dan MP3/WMA.)
	• Een langere afleestijd is vereist (“READING” blijft op het display knipperen).	Gebruik niet te veel niveau’s en mappen.

Symptomen Oplossingen/Oorzaken

MP3/WMA-weergave	· Fragmenten worden niet in de gewenste volgorde afgespeeld.	De weergavevolgorde werd bepaald bij het opnemen van de bestanden.
	· Verstreken tijd is niet correct. Dit gebeurt somstijdens weergave. Dit wordt veroorzaakt door hoe de fragmenten op de disc zijn opgenomen.
	· Juiste tekens worden niet getoond (bijv. albumnaam).	Dit toestel kan uitsluitend letters (hoofdletters), cijfers en een beperkt aantal symbolen tonen.
Weergave van USB-apparatuur	· U hoort ruis. Het huidige fragment is geen MP3/WMA-fragment. Ganaar een ander bestand. (Voeg de<.mp3> of<.wma> extensiecode niet toeaan andere fragmenten dan MP3/WMA.)
	· “READING” blijft op het display knipperen. · De afleestijd verschilt afhankelijk van de USB-apparatuur.· Gebruik niet te veel lagen, mappen en lege mappen*. Schakel de stroom even uit en dan weer in.· Bevestig de USB-apparatuur opnieuw.* Map is leeg of map heeft data maar geen geschikte MP3/WMA-fragmenten.
	· Fragmenten/mappen worden niet in de gewenste volgorde afgespeeld.	De weergavevolgorde wordt bepaald door de manier waarop de fragmenten oorspronkelijk zijn vastgelegd. Het eerste fragment/map van de USB-apparatuur, wordt als eerste fragment/map afgespeeld.
	· “NO FILE” knippert op het display.· “NO USB” verschijnt op het display.· Het toestel kan de USB-apparatuur niet herkennen.	· Bevestig USB-apparatuur waarop fragmenten met het juiste formaat zijn opgeslagen.· Bevestig de USB-apparatuur opnieuw.
	· “READ” en “FAILED” worden afwisselend op het display getoond.	Het totaal aantal fragmenten kon niet juist worden bepaald.
	· Juiste tekens worden niet getoond (bijv. albumnaam).	Dit toestel kan uitsluitend letters (hoofdletters), cijfers en een beperkt aantal symbolen tonen.
	· Geluid wordt soms onderbroken tijdens weergave van een fragment.	De MP3/WMA-fragmenten zijn niet goed naar de USB-apparatuur gekopieerd.Kopieer de MP3/WMA-fragmenten opnieuw naar de USB-apparatuur en probeer nogmaals.

Microsoft en Windows Media zijn ofwel geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Technische gegevens

AUDIOVERSTERKER-GEDEELTE	Maximaaluitgangsvermogen:	Voor/Achter: 50 W per kanaal
	Doorlopenduitgangsvermogen(RMS):	Voor/Achter: 19 W per kanaal in 4 Ω, 40 Hz	Hz t/m 20 000Hz met niet meer dan 0,8% totaleharmonische vervorming.
	Lastimpedantie: 4 Ω (4 Ω t/m 8 Ω toelaatbaar)
	Bereik voor tonen: Lage tonen: ±12 dB bij 60 Hz
	Hoge tonen: ±12 dB bij 10 kHz
	Frequentierespons: 40 Hz t/m 20 000 Hz
	Signaal-tot-ruis ratio: 70 dB
	Audio-uitgangsniveau:(voor de KD-G442/KD-G441)	Lijnuitgangsniveau/impedantie: 2,5 V/20	kΩ belasting (volledige schaal)
		Uitgangsimpedantie: 1 kΩ
		Subwoofer-uitgangsniveau/impedantie:	2,5 V/20 kΩ belasting (volledige schaal)
	Overige aansluitingen: AUX (auxiliary) ingangsaansluiting,		USB ingangsaansluiting, stuur-afstandsbediening ingangen (voor deKD-G442/KD-G441)

TUNER-GEDELTE	Frequentiebereik: FM: 87,5 MHz t/m 108,0 MHz
			AM: MG: 522 kHz t/m 1 620 kHzLG: 144 kHz t/m 279 kHz
	FM-tuner:	Bruikbare gevoeligheid:	11,3 dBf (1,0 μV/75 Ω)
		50 dB Quieting gevoeligheid:	16,3 dBf (1,8 μV/75 Ω)
		Alternatieve kanaalgevoeligheid (400 kHz):	65 dB
		Frequentierespons:	40 Hz t/m 15 000 Hz
		Stereoscheiding:	30 dB
	MG-tuner:	Gevoeligheid/Selectiviteit:	20 μV/35 dB
	LG-tuner:	Gevoeligheid:	50 μV
CD-SPELER-GEDELTE	Type: Compactdisc-speler
	Signaalafastsysteem: Contactloos optische aftasting (halfgeleider-laser)
	Aantal kanalen: 2 kanalen (stereo)
	Frequentierespons: 5 Hz t/m 20 000 Hz
	Dynamisch bereik: 96 dB
	Signaal-tot-ruis ratio: 98 dB
	Wow en flutter: Lager dan meetbare limiet
	MP3-decoderingsformaat:(MPEG1/2 Audio Layer 3)	Max. bitwaarde: 320 kbps
	WMA (Windows Media® Audio) decoderingsformaat:	Max. bitwaarde: 320 kbps

USB GEDEELTE	USB standaard: USB 1.1,USB 2.0
	Data-overdrachtwaarde (volledige snelheid): Max.12 Mbps
	Opslag:	Minder dan 8 GB (1 partitie-type)
	Compatibele apparatuur: Opslagklasse (uitgezonderd HDD)
	Compatibel bestandssysteem:	FAT 32/16/12
	Afspeelbaar audioformaat:	MP3/WMA
	Max. stroom: 500 mA

ALGEMEEN	Stroomvereisten: Bedrijfsvoltage: 14,4 V gelijkstroom (11 V t/m 16 V toelaatbaar)
	Aarding: Negatieve aarding
	Toelaatbare bedrijfstemperatuur: 0°C t/m +40°C
	Afmetingen (B x H x D): Installatie-afmetingen (bij benadering):		182 mm × 52 mm × 160 mm
			Paneel-afmetingen (bij benadering):
	Gewicht (bij benadering):		1,3 kg (exclusief accessoires)

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Hebt u PROBLEMEN met de bediening?

Stel het apparaat terug

Zie de pagina met de paragraaf Het apparaat terugstellen

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Duitsland

Bästa kund!
