Producttype	Autoradio
Merk	JVC
Model	KD-R301
Maximaal uitgangsvermogen	Voor/Achter: 50 W per kanaal
Continu uitgangsvermogen (RMS)	19 W per kanaal in 4 Ω
Belastingsimpedantie	4 Ω (4 Ω tot 8 Ω toelaatbaar)
Frequentierespons (audio)	40 Hz – 20.000 Hz
Toonregeling	Bas: ±12 dB bij 100 Hz, Treble: ±12 dB bij 10 kHz
Lijnuitgangsniveau/impedantie	2,5 V/20 kΩ
AUX-ingang	Ja, op het bedieningspaneel
FM-tuner frequentiebereik	87,5 – 108,0 MHz
AM-tuner frequentiebereik	MG: 522 – 1620 kHz, LG: 144 – 279 kHz
CD-speler	Compatibel met CD, CD-R, CD-RW, MP3, WMA
CD frequentierespons	5 Hz – 20.000 Hz
CD signaal-ruisverhouding	98 dB
CD dynamisch bereik	93 dB
Voeding	14,4 V gelijkstroom (11 – 16 V toelaatbaar)
Aarding	Negatieve aarding
Afmetingen (installatie)	182 × 52 × 160 mm
Afmetingen (paneel)	188 × 58 × 13 mm
Gewicht	1,3 kg (exclusief accessoires)
Bedrijfstemperatuur	0°C tot +40°C
Laserklasse	Klasse 1M
Reiniging aansluitingen	Met wattenstaafje of alcoholdoekje
Behandeling discs	Niet aanraken opname-oppervlak, reinigen van midden naar rand

Veelgestelde vragen - KD-R301 JVC

Hoe annuleer ik de displaydemonstratie?

Houd de MENU-toets ingedrukt, draai aan de regelschijf tot "DEMO" verschijnt, druk erop, kies "DEMO OFF" en druk nogmaals.

Hoe stel ik de klok in?

Houd MENU ingedrukt, kies "CLOCK" → "CLOCK SET", stel uren en minuten in met de regelschijf. Bevestig door te drukken.

Waarom werkt SSM niet?

SSM zoekt alleen sterke FM-zenders. Als er nog steeds problemen zijn, leg de zenders handmatig vast via het menu.

Hoe kan ik FM-stereo ontvangst verbeteren bij slechte signalen?

Activeer de mono-functie: MENU → "TUNER" → "MONO" en kies "MONO ON". Het stereo-effect gaat verloren, maar de ontvangst verbetert.

Wat moet ik doen als een disc niet wordt afgespeeld?

Controleer of de disc correct is geplaatst (labelzijde boven). Als het een CD-R/CD-RW is, moet deze zijn afgerond. Reinig de disc indien nodig.

Kan ik MP3-bestanden afspelen?

Ja, de KD-R301 speelt MP3- en WMA-bestanden af van CD-R/CD-RW. Zorg dat de bestanden de extensie .mp3 of .wma hebben en dat de disc is opgemaakt in ISO 9660, Romeo of Joliet.

Hoe werp ik een disc geforceerd uit?

Houd de ▲-toets (uitwerpen) ingedrukt. Als dat niet werkt, reset dan de receiver door op de resetknop te drukken met een balpen.

Wat betekent 'NO DISC' op het display?

Er is geen disc in de lade geplaatst of de disc kan niet worden gelezen. Plaats een geschikte disc.

Hoe schakel ik de pieptoon bij toetsdruk uit?

Ga naar MENU → "AUDIO" → "BEEP" en kies "BEEP OFF".

Wat moet ik doen als de receiver helemaal niet werkt?

Reset de receiver door de resetknop (te vinden op het voorpaneel) in te drukken met een puntig voorwerp. Dit wist alle instellingen.

GEBRUIKSAANWIJZING KD-R301 JVC

Zie bladzijde 6 voor het annuleren van de displaydemonstratie.

Bijzonderheden over de installatie en aansluiting van het apparaat vindt u in de desbetreffende handleiding.

Hartelijk dank voor de aanschaf van dit JVC-product!

Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

BELANGRIJK VOOR LASERPRODUKTEN

1. KLASSE 1 LASERPRODUKT
2. VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.
3. VOORZICHTIG: Zichtbare en/of onzichtbare klasse 1M laserstralen indien geopend. Bekijk niet direct met optische instrumenten.
4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL OP BUITENKANT VAN TOESTEL AANGEBRACHT.

CAUTIONVISIBLE AND/ORINVISIBLE CLASS 1MLASER RADIATIONWHEN OPEN, DO NOTVIEW DIRECTLY WITHOPTICAL INSTRUMENTS.EC60825-12001(ENG)

ATTENTIONRAYONNEMENT LASERVISIBLE ET/OUNVISIBLE DE CLASSE1M UNE POIS OUVERINE PAS REGARDERDIRECTMENT AVECDES INSTRUMENTSOPTIQUES. (FRA)

AVISORADIACIÓN LÁSERDE CLASE 1MVISIBLE Y/O INVISIBLECUANDO ESTABAERTO, NO MIRARDIRECTAMENTECON INSTRUMENTALÓPTICO. (ESP)

VARNINGSYNJG OCH/ELLEROSYNJGLASERSTRÄUNING,KLASS 1M, NÄR DENNADEL. ÄR ÖPPNAD,BETRAKTA EJSTÄRLEN MED OPTISKAINSTRUMENT. (SWE)

注意ここを聞くと可視及び/または不可視のクラス 1Mレーダー放射が出ます。光学装置で直接見ないでください。(JPN)

CAUTIONVISIBLE AND/ORINVISIBLE CLASS XLASER RADIATIONWHEN OPEN.DO NOT STAREINTO BEAM.RDA 21 CRR(ENG)

Producten

Informatie voor gebruikers over het verwijderen van oude apparatuur en batterijen [Alleen de Europese Unie]

Deze symbolen geven aan dat het product en de batterij met dit symbool bij het einde van de gebruiksduur niet met het normale huishoudelijk afval mogen worden weggegooid. Wanneer u dit product en de batterij wilt weggooien, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land en gemeente.

Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid.

Opmerking:

Het teken Pb onder het batterijsymbool geeft aan dat deze batterij lood bevat.

Waarschuwing:

Voorkom ongelukken en kijk derhalve uitermate goed uit indien u het toestel tijdens het besturen van de auto wilt bedienen.

Let op met het instellen van het volume:

Discs produceren in vergelijking met andere bronnen weinig ruis. Verlaag het volume alvorens een disc af te spelen, zodat beschadiging van de luidsprekers door een plotselinge verhoging van het uitgangsniveau wordt voorkomen.

Denk aan de veiligheid...

• Zet het volume onder het rijden niet te hard. Dit is gevaarlijk, omdat u de geluiden buiten de auto niet meer hoort.
• Zet de auto stil voordat u ingewikkelde handelingen met het apparaat gaat verrichten.

Temperatuur binnen de auto...

Als de auto gedurende lange tijd in de kou of in de warmte heeft gestaan, mag u het apparaat pas gebruiken nadat de temperatuur in de auto weer normaal waarden heet bereikt.

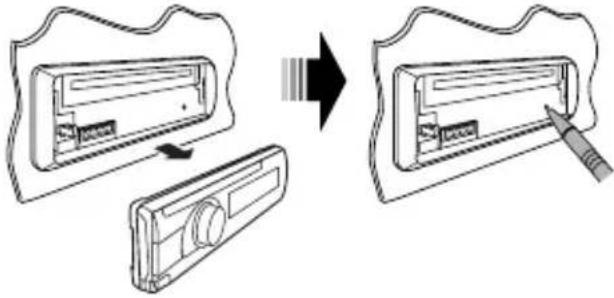

Het apparaat terugstellen

- De door u gemaakte instellingen worden tevens gewist.

Geforceerd verwijderen van een disc

+ [Houd ingedrukt]

• Wees voorzichtig en zorg dat de disc niet valt bij het verwijderen.
• Stel de receiver terug indien dit niet werkt.

Verwijderen van het bedieningspaneel

Bevestigen van het bedieningspaneel

Luisteren naar de radio 7

Bediening voor discs 10

EXTERNE APPARATUUR

Luisteren naar andere externe apparatuur 11

INSTELLINGEN

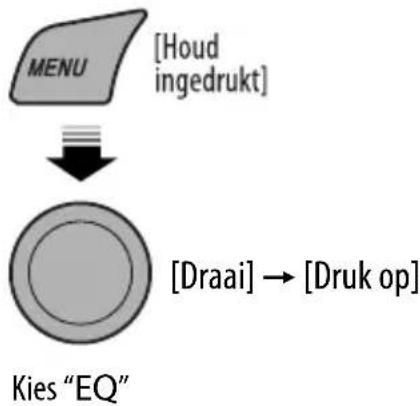

Kiezen van een vastgelegde geluidsfunctie ... 12

Menu-bediening 13

REFERENTIES

Meer over deze receiver 15

Oplossen van problemen 17

Onderhoud....19

1 • FM/AM: Kiezen van een voorkeurzender.
• CD: Kiezen van een map.
2 • Inschakelen van de stroom.
- Dempen van het geluid (indien de stroom is ingeschakeld).
- Uitschakelen van de stroom [Houd ingedrukt].
3 Voor het kiezen van de bron.

FM → CD ^ ^ 1 → AUX IN ^ 2 → AM*2 → ( terug naar het begin)

4 • Oproepen van lijstbediening.

- Invoeren van menu-instelling [Houd ingedrukt].

5 • Regelen van het volume of maken van keuzes [Draai]. *

- Bevestig de keuze [Druk op]. ^*3

• FM: Activeren van de SSM-functie [Houd ingedrukt] . *
• CD: Activeren van de weergavefunctie [Houd ingedrukt]. *
  6 Lade
  7 Displayvenster

8 Veranderen van displayinformatie.
9 • Activeren/annuleren van TA-standbyontvangst.

- Activeren van de PTY-zoekfunctie [Houd ingedrukt].

10 Verwijderen van het paneel.
11 Veranderen van displayinformatie.
12 • FM/AM: Opzoeken van een zender.

• CD: Kiezen van een map.

13 Terugkeren naar het voorgaande menu.
14 AUX (auxiliary) ingangsaansluiting

*1 U kunt "CD" niet als bron kiezen indien er geen disc in het toestel is geplaatst.
*2 U kunt deze bronnen niet kiezen indien ze met het menu zijn uitgeschakeld (zie "Menu-bediening" op bladzijde 15).
*3 Wordt tevens "Regelschijf" in deze gebruiksaanwijzing genoemd.

1 Tr (fragment) indicator
2 Brondisplay / Fragmentnummer / Mapnummer / Indicator voor tijd aftellen
3 DISC indicator
4 Geluidsfunctie indicators—CLASSIC, HIP HOP, JAZZ, ROCK, POPS, USER
5 Weergavefunctie- / onderdeelindicators— RND (willekeurig), (disc), (mmp), RPT (herhalen)
6 EQ (equalizer) indicator

7 LOUD (toonversterking) indicator
8 Discinformatie-indicators—TAG (Tag informatie), 🎨 (fragment/bestand), 📄 (map)
9 Hoofddisplay
10 Radio Data System indicators—AF, REG, TP, PTY
11 Tunerontvangstindicators—ST (stereo), MO (mono)

Voorbereiding

Annuleren van de displaydemonstratie en instellen van de klok

• Zie tevens bladzijde 13.

1			Inschakelen van de stroom.
2		[Houd ingedrukt]	Annuleer de displaydemonstratieKies “DEMO” en vervolgens “DEMO OFF”.Stel de klok inKies “CLOCK” → “CLOCK SET”.Stel het uur in en druk vervolgens éénmaal op de regelschijf om de minuten in te stellen.Kies “24H/12H” en vervolgens “24 HOUR” of “12 HOUR”.• Voor het terugkeren naar het voorgaande menu, drukt u op BACK.
		[Draai] → [Druk op]

DISP	Met de stroom uitgeschakeld: Controleren van de huidige tijd van de klok wanneer "CLOCK DISP" op "CLOCK OFF" is gesteld (zie bladzijde 13) Met de stroom ingeschakeld: Veranderen van de display-informatie van de huidige bron
FM/AM Zender-frequentie → Klok → (terug naar het begin)
FM Radio Data System	Zendernaam (PS) → Zender-frequentie → Programmatype (PTY) → Klok → (terug naar het begin)
CD Audio-CD/CD-tekst:	Disctitel/zanger * 1 → Fragmenttitel * 1 → Huidige fragmentnummer met de verstreken weergavetijd → Huidige fragmentnummer met de kloktijd → (terug naar het begin)MP3/WMA: Albumnaam/zanger (mapraam)Fragmenttitel (bestandsnaam) * 2 → Huidige fragmentnummer met de verstreken weergavetijd → Huidige fragmentnummer met de kloktijd → (terug naar het begin)

*1 "NO NAME" verschijnt indien de geplaatste disc een audio-CD is.

*2 Indien een MP3/WMA-bestand geen tag-informatie heeft of "TAG DISPLAY" op "TAG OFF" is gesteld (zie bladzijde 13), verschijnen de mapnaam en bestandsnaam.

Luisteren naar de radio

1	SRC	Kies “FM” of “AM”.
2		Opzoeken van een gewenste zender—Automatisch zoeken.Handmatig zoeken: Houd een van de toetsen ingedrukt totdat “M” op het display knippert en druk vervolgens herhaaldelijk op de toets.“ST” licht op het display op indien u een stereo FM-uitzending ontvangt waarvan de signalen sterk genoeg zijn.

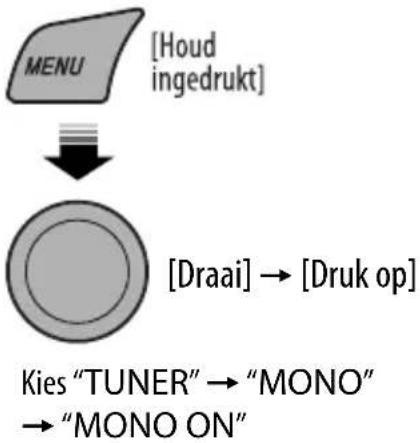

Indien een stereo FM-uitzending slecht ontvangbaar is

• Zie tevens bladzijde 14.

De ontvangst is beter, maar het stereo-effect gaat verloren.

- "MO" licht op het display op.

Voor het weer herstellen van het stereo-effect, herhaalt u de procedure om "MONO OFF" te kiezen. De MO indicator dooft.

Automatisch vastleggen van FM-zenders—SSM(achtereenvolgend vastleggen van sterke zenders)

U kunt maximaal 18 FM-zenders als voorkeurzenders vastleggen.

1 Tijdens het luisteren naar een zender...

[Houd ingedrukt]

2 Kies het aantal zenders dat u wilt vastleggen.

De lokale FM-zenders met de sterkste signalen worden opgezocht en automatisch vastgelegd.

Voor het vastleggen van 6 andere zenders, moet u de procedure vanaf stap 1 herhalen.

Handmatig vastleggen (FM/AM)

U kunt maximaal 18 FM-zenders en 6 AM-zenders vastleggen.

Bijv.: Vastleggen van FM-zender op 92,50 MHz onder voorkeurnummer "04".

2 Kies voorkeurnummer "04".

Vervolg op de volgende bladzijde

3

Kiezen van een voorkeurzender

De volgende functies kunnen alleen voor FM Radio Data System-zenders worden gebruikt.

Opzoeken van een programma van het FM Radio Data System—PTY-zoeken

U kunt met gebruik van PTY-codes gemakkelijk op een zender afstemmen die uw favoriete programma uitzendt.

De laatst[gekozen PTY-code ingedrukt] verschijnt.

Kies een favoriet programmatype of een PTY-code.

[Draai]

3 Het zoeken van uw favoriete programma start.

of

[Druk op]

Indien er een zender is waarvan de PTY-code overeenkomt met het door u gekozen programma, wordt op deze zender afgestemd.

Gebruik van standbyontvangst

TA-standbyontvangst

Met TA-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar verkeersinformatie (TA).

Het volume verandert naar het hiervoor ingestelde TA-volumeniveau indien het huidige volumeniveau lager dan het hiervoor ingestelde niveau is (zie bladzijde 14).

Activeren van TA-standbyontvangst

keersinformatie) indicator licht op of knippert.

• Indien de TP indicator is opgelicht, is TA-standbyontvangst geactiveerd.
• Indien de TP indicator knippert, is TA-standbyontvangst nog niet geactiveerd. (Dit is het geval indien u naar een FM-zender luistert die de voor TA-standbyontvangst vereiste Radio Data System-signalen niet levert.)
  Stem op een andere zender af die wel deze signalen levert om de ontvangst te activeren. De TP indicator stopt te knipperen en blijft opgelicht.

Annuleren van TA-standbyontvangst

cator dooft.

PTY-standbyontvangst

Met PTY-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar uw favoriete PTY-programma.

Voor het activeren en kiezen van uw favoriete PTY-code voor PTY-standbyontvangst, zie bladzijde 14.

De PTY indicator licht op of knippert.

• Indien de PTY indicator is opgelicht, is PTY-standbyontvangst geactiveerd.
• Indien de PTY indicator knippert, is PTYstandbyontvangst nog niet geactiveerd.
  Stem op een andere zender af die wel deze signalen levert om de ontvangst te activeren. De PTY indicator stopt te knipperen en blijft opgelicht.

Voor het annuleren van PTY-standbyontvangst, kiest u "PTY OFF" voor de PTY-code (zie bladzijde 14). De PTY indicator dooft.

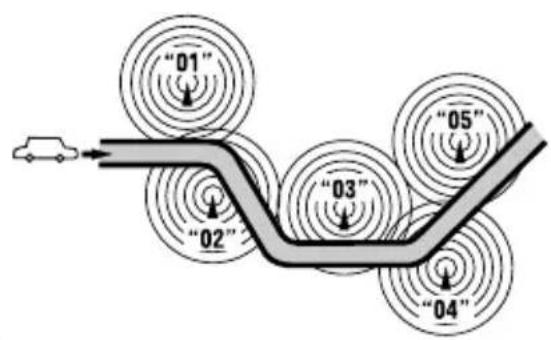

Volgen van hetzelfde programma—Ontvangst van netwerk-volgen

Indien u in een gebied rijdt waar de FM-ontvangst niet sterk genoeg is, zal de receiver automatisch op een andere FM Radio Data System-zender van hetzelfde netwerk afstemmen, die mogelijk hetzelfde programma maar met sterkere signalen uitzendt (zie de afbeelding hieronder).

Programma A wordt op verschillende frequenties uitgezonden (01 – 05)

Ontvangst van netwerk-volgen is bij het verlaten van de fabriek geactiveerd.

Voor het veranderen van ontvangst van netwerkvolgen, zie "AF-REG" op bladzijde 14.

Automatisch kiezen van zenders—Programmazoeken

Wanneer u een voorkeurnummer kiest, wordt normaliter op de overeenkomende voorkeurzender afgestemd.

Wanneer de signalen van een FM-voorkeurzender van het FM Radio Data System te zwak voor een goede ontvangst zijn, gebruikt dit toestel AF-data om op een andere frequentie af te stemmen waarop mogelijk hetzelfde programma als de oorspronkelijke voorkeurzender wordt uitgezonden.

- Het duurt even eer met gebruik van programmazoeken op een andere zender is afgestemd.

• Zie tevens bladzijde 14.

PTY-codes

NEWS (nieuws), AFFAIRS (actualiteiten), INFO (informatie), SPORT (sport), EDUCATE (educatief), DRAMA, CULTURE (cultuur), SCIENCE (wetenschap), VARIED (gevarieerd), POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS (klassiek), OTHER M (overige muziek), WEATHER (weer), FINANCE (financieën), CHILDREN (kinderen), SOCIAL (sociaal), RELIGION (religie), PHONE IN (binnenkomende telefoongesprekken), TRAVEL (reizen), LEISURE (recreatie), JAZZ (jazzmuziek), COUNTRY (country-muziek), NATION M (nationale muziek), OLDIES (gouwe ouwe), FOLK M (folkmuziek), DOCUMENT

Bediening voor discs

1		Inschakelen van de stroom.
2		Plaats een disc.Alle fragmenten worden herhaald afgespeeld totdat u van bron verandert of de disc uitwerpt.

Stoppen van de weergave en uitwerpen van de disc

- "NO DISC" verschijnt.

Druk op SRC om een ander bron af te spelen.

Vergrendelen van een disc

Herhaal dezelfde procedure voor het annuleren van de vergrendeling.

Kiezen van een fragment/map

[Draai] → [Druk op]

• Voor een disc met MP3/WMA, moet u de gewenste map en vervolgens het gewenste fragment met de regelschijf kiezen.
• Voor het terugkeren naar het voorgaande menu, drukt u op BACK.

Druk op de volgende toetsen (of houd ingedrukt) voor...

	MP3/WMA: Kiezen van een map
	[Druk op]Kiezen van een fragment[Houd ingedrukt]Achterwaarts/snel-voorwaarts van fragment

Kiezen van de weergavefuncties

U kunt tegelijkertijd slechts één van de volgende weergavefuncties kiezen.

1

[Houd ingedrukt]

2

[Draai] → [Druk op]

REPEAT ↔ RANDOM

3

[Draai] → [Druk op]

REPEAT

TRACK RPT : Herhalen van het huidige fragment

FOLDER RPT : MP3/WMA: Herhalen van de huidige map

RANDOM

FOLDER RND : MP3/WMA: Willekeurige weergave van alle fragmenten van de huidige map en vervolgens de fragmenten van volgende mappen

ALL RND : Willekeurige weergave van alle fragmenten

• Kies "RPT OFF" of "RND OFF" om de herhaalde weergave of willekeurige weergave uit te schakelen.
• Voor het terugkeren naar het voorgaande menu, drukt u op BACK.

Luisteren naar andere externe apparatuur

U kunt een extern component met de AUX ingangsaansluiting op het bedieningspaneel verbinden.

Voorbereiding: Controleer dat "AUX ON" is gekozen in "SRC SELECT" → "AUX IN". Zie bladzijde 15.

1	SRC	Kies “AUX IN”.
2	—	Schakel het aangesloten component in en start de weergave van de bron.
3	[Draai]	Instellen van het volume.U kunt het externe ingangsniveau instellen zodat er niet ineens een hard geluid wordt weergegeven (zie “AUX ADJUST” op bladzijde 14).
4	—	Stel het geluid naar wens in (zie bladzijde 12).

Verbinden van een extern component met de AUX ingangsaansluiting

Kiezen van een vastgelegde geluidsfunctie

U kunt een voor het muziekgenre passende vastgelegde geluidsfunctie kiezen.

• Zie tevens bladzijde 13 ("EQ").
    note1[" [Houd ingedrukt"] ]
    note2[" [Draai"] → [Druk op] ]

Vastgelegde waardes voor iedere geluidsfunctie

Aanduiding (Voor) \ Vastgelegde waardes	BASS	TREBLE	LOUD
USER (Neutraal geluid) 00 00 OFF
ROCK (Rock- of discomuziek) +03 +01 ON
CLASSIC (Klassieke muziek) +01 -02 OFF
POPS (Lichte muziek) +04 +01 OFF
HIP HOP (Funk of rap-muziek) +02 00 ON
JAZZ (Jazzmuziek) +02 +03 OFF

Vastleggen van uw eigen geluidsfunctie

U kunt uw instellingen in het geheugen vastleggen.

1 Kies "USER" voor "EQ".

2 Terwijl "USER" op het display wordt weergegeven...

- De bediening wordt geannuleerd indien u gedurende ongeveer 30 seconden geen bediening uitvoert.

3 Kies een toon.

4 Stel het niveau in.

Toon	Niveau
BASS	-06 t/m +06
TREBLE -06	t/m +06

- Voor het terugkeren naar het voorgaande menu, drukt u op BACK.

5 Voltooi de procedure.

Menu-bediening

1

2

Herhaal stap 2 indien nodig.

- Voor het terugkeren naar het voorgaande menu, drukt u op BACK.

Basisinstelling: Onderstreept

Categorie Menu-onderdelen Kiesbare instellingen, [referentiebladzijde]
DEMO	DEMO Displaydemonstratie	• DEMO ON : De displaydemonstratie wordt automatisch geactiveerd indien u gedurende ongeveer 20 seconden geen bediening uitvoert, [6]. • DEMO OFF : Geannuleerd.
CLOCK	CLOCK DISP *1 Klokdisplay	• CLOCK ON : De tijd wordt altijd op het display getoond wanneer de stroom is uitgeschakeld. • CLOCK OFF : Annuleren; door op DISP te drukken wordt de tijd ongeveer 5 seconden op het display getoond wanneer de stroom is uitgeschakeld, [6].
	CLOCK SET Klokinstelling	: Stel het uur en vervolgens de minuten in, [6]. [Basisinstelling: 0:00]
	24H/12H Tijddisplayfunctie	• 24 HOUR : Zie tevens bladzijde 6 voor het instellen. • 12 HOUR
	CLOCK ADJ *2 Instellen van de klok	• AUTO : De ingebouwde klok wordt automatsich op basis van de CT (kloktijd) data van het Radio Data System-signaal ingesteld. • OFF : Geannuleerd.
EQ	EQ Equalizer	: Kies een vastgelegde geluidsfunctie die voor het muziekgenre geschikt is. USER, ROCK, CLASSIC, POPS, HIP HOP, JAZZ
DISPLAY	DIMMER Dimmer	• DIMMER ON : De verlichting van het display en de toetsen wordt verzwakt. • DIMMER OFF : Geannuleerd.
	SCROLL*3 Rollen van informatie	• SCROLL ONCE : De informatie wordt eenmaal rollend getoond. • SCROLL AUTO : Het rollen van tekst wordt herhaald (met intervallen van 5 seconden). • SCROLL OFF : Geannuleerd. Druk de DISP toets langer dan een seconde in om de informatie, ongeacht de instelling, rollend over het display te tonen.
	TAG DISPLAY Tagdisplay	• TAG ON : Toont de tag-informatie tijdens weergave van MP3/ WMA-fragmenten. • TAG OFF : Geannuleerd.

*1 Indien de stroom niet wordt onderbroken door de contactsleutel van uw auto naar de uit-stand te draaien, dient u "CLOCK OFF" te kiezen zodat de auto-accu niet onnodig wordt uitgeput.

*2 Uitluitend effectief wanneer CT-data (kloktijd) worden ontvangen.

*3 Bepaalde tekens en symbolen worden niet juist op het display getoond (of er verschijnt een blanco voor in de plaats).

Vervolg op de volgende bladzijde

Categorie	Menu-onderdelen	Kiesbare instellingen, [referentiebladzijde]
TUNER	AF-REG *4Alternatieve frequentie/regionalisatie ontvangst	• AF ON	: Het toestel schakelt naar een andere zender over (en het programma zal mogelijk verschillen van het huidige ontvangen programma) indien de signalen van de huidige zender zwak worden, [9].• AF-REG ON	: Indien de huidige ontvangen signalen zwak worden, schakelt het toestel naar een andere zender die hetzelfde programma uitzendt over.• De AF en REG indicators lichten op.
		• OFF	: Geannuleerd.
	PTY-STANDBY *4PTY-standby	PTY OFF, PTY-codes	Activeert PTY-standbyontvangst met een van de PTY-codes, [9].
	TA VOLUME *4Volume voor verkeersinformatie	VOLUME 00–VOLUME 50(ofVOLUME 00–VOLUME 30)*5	Basisinstelling: VOLUME 15
	P-SEARCH *4Programmazoeken	• SEARCH ON• SEARCH OFF	: Programmazoeken wordt geactiveerd, [9]: Geannuleerd.
	MONO *6Monofunctie	• MONO ON• MONO OFF	: Activeren van de monofunctie voor een verbeterde FM-ontvangst, waarbij het stereo-effect verloren gaat, [7].: Herstellen van het stereo-effect.
	IF BANDIntermediare frequentieband	• AUTO• WIDE	: Verhoogt de gevoeligheid van de tuner voor minder, door in de buurt liggende zenders veroorzaakte storing. (Het stereo-effect gaat mogelijk verloren.): Onderhevig aan ruis van in de buurt liggende zenders maar de geluidskwaliteit wordt niet verslechterd en het stereo-effect blijf behouden.
AUDIO	FADER*7Fader	R06 – F06 : Stel het balans van de voor- en achterluidsprekers in.[Basisinstelling: 00]
	BALANCEBalans	L06 – R06 : Stel het balans van de linker- en rechterluidsprekers in.[Basisinstelling: 00]
	LOUDToonversterking	•LOUD OFF•LOUD ON	: Geannuleerd.• Versterkt de lage en hoge frequenties voor een goed-gebalanceerd geluid bij een laag volumeniveau.
	AUX ADJUSTInstellen ingangsniveau van aux-apparatuur	AUX ADJ 00— AUX ADJ 05	: Stel het externe ingangsniveau in zodat er geen plotseling hard geluid wordt gereproduceerd bij het veranderen naar de externe bron die met de AUX ingangsaansluiting op het bedieningspaneel is verbonden.

*4 Alleen voor FM Radio Data System-zenders.
*5 Afhankelijk van de ingestelde versterking voor de versterker.
*6 Wordt uitsluitend getoond wanneer "FM" als bron is gekozen.
*7 Stel het faderniveau op "00" indien u slechts twee luidsprekers gebruikt.

Categorie	Menu-onderdelen	Kiesbare instellingen, [referentiebladzijde]
AUDIO	BEEPPieptoon bij toetsdruk	BEEP OFFBEEP ON	: Uitschakelen van de pieptoon.Activeren van de pieptoon.
	TEL MUTINGTelefoondemping	MUTING 1/MUTING 2MUTING OFF	: Kies de instelling waarmee het geluid wordt gedempt tijdens gebruik van een mobiele telefoon.Geannuleerd.
	AMP GAIN *8Versterking voor versterker	LOW POWERHIGH POWER	: VOLUME 00 – VOLUME 30 (Kies indien het maximale vermogen van iedere luidspreker minder dan 50 W is, zodat de luidsprekers niet wordt overbelast.)VOLUME 00 – VOLUME 50
SRC SELECT	AM *9AM-zender	AM OFFAM ON	: Uitschakelen van “AM” als bronkeuze.Activeren van “AM” als bronkeuze, [4].
	AUX IN *10Aux-ingang	AUX OFFAUX ON	: Uitschakelen van “AUX IN” als bronkeuze.Activeren van “AUX IN” als bronkeuze, [4].

*8 Het volumeniveau verandert automatisch naar "VOLUME 30" indien u "LOW POWER" kiest met een hoger volume dan "VOLUME 30" ingesteld.
*9 Wordt uitsluitend getoond indien een andere bron dan "AM" is gekozen.
*10 Wordt uitsluitend getoond indien een andere bron dan "AUX IN" is gekozen.

Inschakelen van de stroom

- De stroom kan ook worden ingeschakeld door op SRC van het toestel te drukken. De weergave start tevens indien de bron gereed staat.

Uitschakelen van de stroom

- Indien u tijdens weergave van een fragment de stroom uitschakelt, zal later bij het weer inschakelen van de stroom de weergave vanaf het hiervoor gestopte punt worden voortgezet.

Algemeen

- De weergave stopt indien u tijdens het luisteren naar een disc van bron verandert. Wanneer u de volgende keer "CD" als weergavebron kiest, start de weergave vanaf het punt waar hiervoor werd gestopt.

- "NO DISC" verschijnt na het uitwerpen van de disc en u kunt bepaalde toetsen niet gebruiken. Plaats een andere disc of druk op SRC om een ander bron te kiezen. - De bediening wordt geannuleerd indien u na een druk op de MENU toets niet binnen ongeveer 30 seconden op een andere toets drukt.

Bediening van de tuner

Vastleggen van zenders in het geheugen

• Tijdens SSM-zoeken...
- Alle hiervoor vastgelegde zenders worden gewist en de nieuwe zenders worden vastgelegd.
- Nadat SSM is uitgevoerd, wordt automatisch op de zender afgestemd die onder het laagste voorkeurnummer is vastgelegd.
- Bij het handmatig vastleggen van een zender, wordt een hiervoor vastgelegde zender gewist indien u onder hetzelfde nummer de nieuwe zender vastlegt.

Bediening voor FM Radio Data System

• Voor ontvangst van netwerk-volgen zijn voor een juiste werking twee soorten Radio Data System-signalen vereist—PI (Programma-Identificatie) en AF (Alternatieve Frequentie). Ontvangst van netwerk-volgen werkt niet correct indien deze data niet juist worden ontvangen.
• Indien tijdens TA-standbyontvangst verkeersinformatie wordt ontvangen, verandert het volumeniveau automatisch naar het hiervoor ingestelde niveau (TA VOL) indien het huidige volumeniveau lager is dan het hiervoor ingestelde niveau.
• Wanneer u ontvangst van alternatieve frequentie activeert (met AF gekozen), wordt tevens ontvangst van netwerk-volgen automatisch geactiveerd. Ontvangst van netwerk-volgen kan daarentegen niet worden uitgeschakeld zonder ontvangst van alternatieve frequentie uit te schakelen. (Zie bladzijde 14.)

Bediening voor discs

Waarschuwing voor weergave van een DualDisc

- De niet-DVD kant van een "DualDisc" komt niet overeen met de "Compact Disc Digital Audio" standaard. Het gebruik van de niet-DVD kant met dit toestel wordt derhalve afgeraden.

Algemeen

• Deze receiver is ontworpen voor weergave van een CD/CD-tekst en CD-R (Opneembaar)/CD-RW (Herschrijfbaar) met het audio-CD (CD-DA), MP3-formaat en WMA-formaat.
• "PLEASE" en "EJECT" worden afwisselend op het display getoond indien een disc omgekeerd is geplaatst. Druk op ▲ om de disc uit te werpen.
• MP3 en WMA "fragmenten" (de woorden "bestand" en "fragment" worden beiden gebruikt) zijn in "mappen" opgenomen.
• Tijdens versneld voor-of achterwaarts met een MP3-fragment of WMA-fragment hoort u slechts af en toe wat geluid.

Afspelen van een CD-R of CD-RW

• Gebruik uitsluitend "afgeronde" CD-R's of CD-RW's.

• Dit toestel is uitsluitend geschikt voor weergave van bestanden van hetzelfde type dat als eerste werd herkend indien er zowel audio-CD (CD-DA) bestanden als MP3/WMA-bestanden op de disc zijn opgenomen.

• Deze receiver kan multi-sessie discs afspelen; de niet-gesloten sessies worden echter tijdens weergave overgeslagen.

• Bepaalde CD-R's en CD-RW's kunnen mogelijk niet met dit toestel worden afgespeeld vanwege de disckarakteristieken of de volgende redenen:

- De discs zijn vuil of hebben krassen.

– Er is condens op de lens in het toestel gevormd.

- De bestanden op de CD-R/CD-RW zijn met de "Packet Write" methode geschreven.

- De opname-omstandigheden waren niet juist (missende data, enz.) of de disc zelf is defect (of heeft vlekken, krassen, of is krom, enz.).

• Een CD-RW heeft een langere afleestijd omdat de reflectie van een CD-RW lager dan de reflectie van een normale CD is.
• Gebruik de volgende CD-R's of CD-RW's niet:

- Discs met stickers, labels of beschermstroken op het oppervlak.

- Discs waarop labels direct met een inkjet-printer kunnen worden gedrukt.

Gebruik van deze discs bij hoge temperaturen of een hoge vochtigheidsgraad kan een onjuiste werking of beschadiging van het toestel als gevolg hebben.

Afspelen van een MP3/WMA-disc

• Deze receiver kan MP3/WMA-bestanden met de <.mp3> of <.wma> (ongeacht de combinatie van hoofdletters en kleine letters) afspelen.
• Deze receiver kan de namen van albums, artiesten (zanger(es)) en de Tag (versie 1,0, 1,1, 2,2, 2,3 of 2,4) voor MP3-bestanden en WMA-bestanden tonen.
• Dit toestel kan slechts één-byte tekens tonen. Andere tekens kunnen niet juist worden getoond.
• Deze receiver kan MP3/WMA-bestanden afspelen die aan de volgende voorwaarden voldoen:
• Bitwaarde: 8 kbps — 320 kbps
  – Bemonsteringsfrequentie: 48 kHz, 44,1 kHz, 32 kHz (voor MPEG-1) 24 kHz, 22,05 kHz, 16 kHz (voor MPEG-2)
  – Discformaat: ISO 9660 Level 1/Level 2, Romeo, Joliet, Windows lange bestandsnaam

- Het maximale aantal tekens voor namen van bestanden/mappen verschilt afhankelijk van het gebruikte discformaat (inclusief 4 verlengingstekens—<.mp3> of <.wma>).

– ISO 9660 Level 1: maximaal 12 tekens
– ISO 9660 Level 2: maximaal 31 tekens
– Romeo: maximaal 128 tekens
– Joliet: maximaal 64 tekens
- Windows lange bestandsnaam: maximaal 128 tekens
- Het toestel kan maximaal 512 bestanden, 255 mappen en 8 niveau's herkennen.
- Deze receiver kan bestanden afspelen die met VBR (variabele bitwaarde) zijn opgenomen.

Bij bestanden die met VBR zijn opgenomen is er een verschil tussen de verstreken tijd die op het display wordt getoond en de werkelijke verstreken tijd. Het verschil wordt vooral merkbaar bij gebruik van de zoekfunctie.

• Deze receiver is niet geschikt voor de volgende bestanden:
• MP3-bestanden die met het MP3i en MP3 PRO formaat zijn gecodeerd.

• MP3-bestanden die met een verkeerd formaat zijn gecodeerd.

• MP3-bestanden die met Layer 1/2 zijn gecodeerd.

• WMA-bestanden die met het lossless, professional en voice formaat zijn gecodeerd.
• WMA-bestanden die niet op Windows Media® Audio zijn gebaseerd.
• WMA-bestanden die met DRM tegen kopieren zijn beschermd.
• Bestanden met data als AIFF, ATRAC3, enz.
• De zoekfunctie werkt maar de zoeksnelheid is niet constant.

Uitwerpen van een disc

- Indien de uitgeworpen disc niet binnen 15 seconden wordt verwijderd, wordt deze disc automatisch ter bescherming weer in het toestel getrokken. De weergave start automatisch.

Menubediening

- Indien u de "AMP GAIN" instelling van "HIGH POWER" naar "LOW POWER" verandert terwijl het volumeniveau hoger dan "VOLUME 30" is gesteld, verandert de receiver het volumeniveau automatisch naar "VOLUME 30".

Oplossen van problemen

Problemen zijn niet altijd van serieuze aard. Controleer de volgende punten alvorens een onderhoudscentrum te raadplegen.

	Symptomen Oplossingen/Oorzaken
Algemeen	• Geen geluid via de luidsprekers. • Stel het volume op het optimale niveau in.• Controleer de snoeren en verbindingen.
	• Receiver werkt helemaal niet. Stel de receiver terug (zie bladzijde 3).
	• “AUX IN” kan niet worden gekozen. Controleer de “SRC SELECT” → “AUX IN” instelling (zie bladzijde 15).
FM/AM	• SSM automatisch vastleggen werkt niet. Leg de zenders handmatig vast.
	• Statische ruis tijdens het luisteren naar de radio. Sluit de antenne goed aan.
	• “AM” kan niet worden gekozen. Controleer de “SRC SELECT” → “AM” instelling (zie bladzijde 15).
Discweergave	Disc kan niet worden afgespeeld. Plaats de disc juist.
	CD-R/CD-RW kan niet worden afgespeeld.Overslaan van fragmenten op de CD-R/CD-RW is onmogelijk.	Plaats een afgeronde CD-R/CD-RW.Rond de CD-R/CD-RW af met de voor opname gebruikte apparatuur.
	Disc kan niet worden afgespeeld en niet worden uitgeworpen.	Ontgrendel de disc (zie bladzijde 10).Werp de disc geforceerd uit (zie bladzijde 3).
	Geluid van disc wordt soms onderbroken.	Stop de weergave wanneer u over zeer slechte wegen rijdt.Verander van disc.Controleer de snoeren en verbindingen.
	“NO DISC” verschijnt op het display. Plaats een afspeelbare disc in de lade.
	“PLEASE” en “EJECT” worden afwisselend op het display getoond.	Druk op ▲ en plaats vervolgens juist een disc.
MP3/WMA-weergave	Disc kan niet worden afgespeeld.	Gebruik een disc waarop MP3-/WMA-fragmenten zijn vastgelegd die met het aan ISO 9660 Level 1, Level 2, Romeo of Joliet overeenkomende formaat voldoen.Voeg de <.mp3> of <.wma> extensiecode achter de bestandsnaam toe.
	U hoort ruis. Ga naar een ander fragment of verander van disc. (Voeg de <.mp3> of <.wma> extensiecode niet toeaan andere fragmenten dan MP3/WMA).
	Een langere afleestijd is vereist (“READING” blijft op het display knipperen).	Gebruik niet te veel niveau’s en mappen.
	Fragmenten worden niet in de gewenste volgorde afgespeeld.	De weergavevolgorde werd bepaald bij het opnemen van de bestanden.
	Verstreken tijd is niet correct. Dit gebeurt soms tijdens weergave. Dit wordt veroorzaakt door hoe de fragmenten op de disc zijn opgenomen.
	Juiste tekens worden niet getoond (bijv. albumnaam).	Dit toestel kan uitsluitend letters (hoofdletters), cijfers en een beperkt aantal symbolen tonen.

• Microsoft en Windows Media zijn ofwel geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Onderhoud

■ Reinigen van de aansluitingen

De aansluitingen zullen slechter worden indien u het paneel veelvuldig verwijdert.

Veeg om dit te voorkomen de aansluitingen met een wattestokje of met een met alcohol bevochtigd doekje schoon. Wees daarbij voorzichtig zodat u de aansluitingen niet beschadigt.

Er wordt mogelijk condens op de lens in het toestel gevormd onder de volgende omstandigheden:

• Nadat de verwarming in de auto werd aangezet.
• Indien het zeer vochtig in de auto is.

Het toestel functioneert dan mogelijk onjuist. Werp dan de disc uit en laat het toestel een paar uur ingeschakeld totdat het vocht is verdampt.

■ Behandeling van discs

Voor het verwijderen van een

disc uit doosje, drukt u op de middenspil van de houder en haalt u de disc, terwijl u deze aan de randen vasthoudt, uit het doosje.

Middenspil

- Houd de disc altijd bij de randen vast. Raak het opname-oppervlak niet aan.

Voor het weer terugplaatsen van een disc in het doosje, plaatst u de disc voorzichtig rond de middenspil (met de bedrukte kant boven).

- Bewaar discs na gebruik beslist in de bijbehorende doosjes.

Schoonhouden van discs

Een vuile disc wordt mogelijk niet juist afgespeeld.

Veeg een vuile disc met een zachte doek, in een rechte lijn vanaf het midden naar de rand toe, schoon.

- Gebruik geen oplosmiddelen (bijvoobeeld normale platenreinigers, spray, thinner, benzine) voor het reinigen van discs.

Afspelen van nieuwe discs

Nieuwe discs hebben soms wat bramen rond de binnen- en buitenranden. De receiver werpt mogelijk een dergelijke disc uit.

Verwijder deze bramen door een potlood of pen langs de randen te halen.

Gebruik de volgende discs niet:

"Single" CD (8 cm disc) Kromme disc

Sticker en lijm van sticker Plaklabel

Afwijkende vorm

Doorschijnende disc (half- doorzichtige disc)

Doorzichtige of half- doorzichtige gedeeltes in het opnamevlak

Technische gegevens

AUDIOVERSTERKER-GEDEELTE
Maximaal uitgangsvermogen: Voor/Achter: 50 W per kanaal
Doorlopend uitgangsvermogen (RMS): Voor/Achter: 19 W per kanaal		in 4 Ω, 40 Hz t/m 20 000 Hzmet niet meer dan 0,8% totale harmonische vervorming.
Lastimpedantie: 4 Ω (4 Ω t/m 8 Ω toelaatbaar)
Bereik voor tonen: Lage tonen: ±12 dB bij 100 Hz
	Hoge tonen: ±12 dB bij 10 kHz
Frequentierespons: 40 Hz t/m 20 000 Hz
Lijnuitgangsniveau/impedantie: 2,5 V/20 kΩ belasting (volledige schaal)
Uitgangsimpedantie: 1 kΩ
Overige aansluiting: AUX (auxiliary) ingangsaansluiting

TUNER-GEDEELTE
Frequentiebereik: FM: 87,5 MHz t/m 108,0 MHz
		AM: MG: 522 kHz t/m 1 620 kHzLG: 144 kHz t/m 279 kHz
FM-tuner	Bruikbare gevoeligheid:	11,3 dBf (1,0 μV/75 Ω)
	50 dB Quieting gevoeligheid:	16,3 dBf (1,8 μV/75 Ω)
	Alternatieve kanaalgevoeligheid (400 kHz):	65 dB
	Frequentierespons:	40 Hz t/m 15 000 Hz
	Stereoscheiding:	30 dB
MG-tuner	Gevoeligheid:	20 μV
	Selectiviteit: 35 dB
LG-tuner	Gevoeligheid:	50 μV

CD-SPELER-GEDEELTE
Type: Compactdisc-speler
Signaalaftastsysteem: Contactloos optische aftasting	(halfgeleider-laser)
Aantal kanalen: 2 kanalen (stereo)
Frequentierespons: 5 Hz t/m 20 000 Hz
Dynamisch bereik: 93 dB
Signaal-tot-ruis ratio: 98 dB
Wow en flutter: Lager dan meetbare limiet
MP3-decoderingsformaat: (MPEG1/2 Audio Layer 3) Max. bitwaarde: 320 kbps
WMA (Windows Media® Audio) decoderingsformaat: Max. bitwaarde: 192 kbps

ALGEMEEN
Stroomvereisten: Bedrijfsvoltage: 14,4 V gelijkstroom (11 V t/m 16 V toelaatbaar)
Aarding: Negatieve aarding
Toelaatbare bedrijfstemperatuur: 0°C t/m +40°C
Afmetingen (B × H × D):(bij benadering)	Installatie-afmetingen: 182 mm × 52 mm × 160 mm
	Paneel-afmetingen: 188 mm × 58 mm × 13 mm
Gewicht:		1,3 kg (exclusief accessoires)

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Hebt u PROBLEMEN met de bediening?

Stel het apparaat terug

Zie de pagina met de paragraaf Het apparaat terugstellen

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Duitsland

Bästa kund!
