CS-UW9GKE - Airconditioner PANASONIC - Gratis gebruiksaanwijzing en handleiding

Producttype	Split-airconditioner (binnenunit aan de muur)
Merk	Panasonic
Model	CS-UW9GKE
Koelcapaciteit	9.000 BTU/u (ongeveer)
Voeding	220-240V ~ 50Hz
Afmetingen (binnenunit)	Ongeveer 790 x 250 x 220 mm (B x H x D)
Gewicht (binnenunit)	Ongeveer 8,5 kg
Koelmiddel	R32
Energie-efficiëntie	Energielabel A (SEER ≥ 6,0)
Luchtstroomregeling	Verstelbare horizontale en verticale lamellen
Ventilatorsnelheden	Meerdere snelheden (Laag, Middel, Hoog, Auto)
Timerfunctie	Programmeerbare AAN/UIT-timer (tot 24 uur)
Slaapmodus	Geleidelijke temperatuurregeling voor comfort
Filtertype	Wasbaar antimicrobieel filter
Onderhoud	Filter elke 2 weken reinigen; unit afnemen met een vochtige doek
Veiligheidskenmerken	Automatisch herstarten na stroomuitval, vertraging compressorbeveiliging
Reparatieonderdelen	Geautoriseerde Panasonic-servicecentra; reserveonderdelen 10 jaar beschikbaar
Garantie	Standaard beperkte garantie van 1 jaar (controleer lokaal)

Veelgestelde vragen - CS-UW9GKE PANASONIC

Hoe vaak moet ik het filter van de airconditioner reinigen?

Reinig het filter elke twee weken bij normaal gebruik. Een verstopt filter vermindert de efficiëntie en kan ijsvorming veroorzaken. Gebruik een stofzuiger of was het met warm water en mild reinigingsmiddel.

Wat is de juiste manier om de binnenunit te installeren?

Installatie moet worden uitgevoerd door een gekwalificeerde professional. De unit moet aan de muur worden gemonteerd, minimaal 15 cm van het plafond en uit de buurt van direct zonlicht of warmtebronnen.

Waarom koelt mijn airconditioner niet goed?

Controleer of het filter vuil is, de thermostaat correct is ingesteld of de buitenunit is geblokkeerd. Zorg er ook voor dat de kamer niet te groot is voor de capaciteit van de unit.

Wat doet de functie 'Automatisch herstarten'?

Bij een stroomstoring hervat de functie Automatisch herstarten automatisch de werking met de vorige instellingen wanneer de stroom weer is ingeschakeld, waardoor handmatig resetten wordt voorkomen.

Kan ik een verlengsnoer gebruiken voor de stroomvoorziening?

Nee, gebruik nooit een verlengsnoer. Sluit de unit rechtstreeks aan op een speciaal stopcontact met de juiste spanning om brandgevaar te voorkomen.

Hoe stel ik de timer in?

Druk op de TIMER-knop op de afstandsbediening om de gewenste AAN- of UIT-tijd in te stellen in stappen van 1 uur tot maximaal 24 uur. Bevestig met de SET-knop.

Wat is de slaapmodus?

Activeer Slaapmodus om de temperatuur geleidelijk met 1-2°C aan te passen, energie te besparen en overmatige afkoeling gedurende de nacht te voorkomen.

Hoe reset ik de airconditioner?

Haal de stekker van de unit 5 minuten uit het stopcontact en steek hem er weer in. Dit wist kleine elektronische storingen en reset de controller.

Waar kan ik vervangingsonderdelen vinden?

Neem contact op met een geautoriseerd Panasonic-servicecentrum of bezoek de officiële Panasonic-website. Gebruik alleen originele onderdelen om de garantie en prestaties te behouden.

Wat betekent foutcode E1?

Foutcode E1 duidt op een communicatiefout tussen de binnen- en buitenunit. Controleer de bedradingsaansluitingen en start de unit opnieuw op. Als het probleem aanhoudt, neem dan contact op met de service.

GEBRUIKSAANWIJZING CS-UW9GKE PANASONIC

Om persoonlijk letsel, letsel aan anderen en schade aan eigendommen te voorkomen, dient u de volgende instructies op te volgen.

Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassificeerd zoals hieronder is aangegeven:

Waarschuwing

Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel.

Opgepast

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen verwijzen naar handelingen die VERPLICHT zijn.

Waarschuwing

Opgepast

Afstandsbediening

Tijdens gebruik

• Gebruik geen oplaadbare (Ni-Cd) batterijen.
• Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken.
• Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt.
• Plaats nieuwe batterijen van hetzelfde type met de aangegeven polariteit. Zo voorkomt u defecten aan de afstandsbediening.

Binneneenheid

Tijdens installatie

- U dient de eenheid niet zelf te installeren, te verwijderen en opnieuw te installeren. Onjuiste installatie kan leiden tot lekkage, een elektrische schok of brand. Neem contact op met een erkende dealer of specialist voor de installatiewerkzaamheden.

Tijdens gebruik

• Stop geen vingers of andere voorwerpen in de binnenmodule. • Probeer de eenheid niet zelf te repareren.
• Plaats geen voorwerpen op de binnenmodule.

Binneneenheid

Tijdens installatie

- Plaats de eenheid niet in een omgeving waarin mogelijk een gevaar voor explosie bestaat.

- Zorg ervoor dat de afvoerleiding correct is aangesloten. Als dit niet het geval is, kan er lekkage ontstaan.

Tijdens gebruik

• Reinig de eenheid niet met water, benzeen, verdunner of schuurpoeder.
• Gebruik het apparaat niet voor andere doeleinden, zoals voor het conserveren van voedsel.
• Gebruik in de buurt van de luchtuitlaat geen apparatuur die werkt met brandstoffen.
• Stel het apparaat niet voor lange tijd direct bloot aan koude lucht.

- Ventileer de kamer regelmatig.

Stroomtoevoer

Tijdens installatie

- Dit apparaat moet worden geaard en geïnstalleerd met een aardlekschakelaar. Anders kan het apparaat een elektrische schok of brand veroorzaken.

Tijdens gebruik

• Sluit geen andere apparaten aan op hetzelfde stopcontact.
• Breng geen wijzigingen aan aan het netsnoer.
• Gebruik geen verlengsnoer. • Bedien het apparaat niet met natte handen.
• Het apparaat niet in werking brengen of stopzetten door de steker in te zetten of terug te trekken.

• Zet de steker op de juiste manier in.
• Gebruik het voorgeschreven netsnoer.
• Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een servicevertegenwoordiger van de fabrikant of een gelijkwaardig gekwalificeerd persoon om een mogelijk gevaar te voorkomen.
• De stof op de elektrische aansluiting moet regelmatig afgeveegd worden met een droge doek.
• In noodsituatie of afwijkende omstandigheden (brand, ongewone geur, etc.) de netaansluiting uitzetten en de steker uittrekken.

Luchtinlaat

Luchtinlaat

Luchtinlaat

Stroomtoevoer

Tijdens gebruik

• Het snoer niet trekken om de steker uit te halen.
• Schakel de voeding uit voordat u het apparaat reinigt of er onderhoud aan pleegt.
• Schakel de voeding uit als het apparaat voor lange tijd niet zal worden gebruikt.
• Deze airconditioner is uitgerust met een ingebouwd apparaat voor bescherming tegen hoge stroomtoevoer. Om uw airconditioner verder te beschermen tegen beschadiging door buitengewoon sterke bliksemactiviteit, kunt u deze loskoppelen van de stroombron. Raak de airconditioner niet aan tijdens bliksem, het kan dan een elektrische schok geven.

Luchtuitlaat

Buiteneenheid

Tijdens installatie

- Zorg ervoor dat de afvoerleiding correct is aangesloten. Als dit niet het geval is, kan er lekkage ontstaan.

Tijdens gebruik

- Niet zitten en niets plaatsen op het buitenapparaat. - Stop geen vingers of andere voorwerpen in de buitenmodule.

- Controleer na een lange gebruiksperiode het installatierek op beschadiging.

Dit apparaat is niet bedoeld om zonder toezicht te worden gebruikt door jonge kinderen of mensen met een handicap. Houd toezicht op jonge kinderen om te voorkomen dat zij met het apparaat gaan spelen.

MILIEUVEREISTEN

Batterijen afdanken

Batterij niet weggooien, maar inleveren als KCA.

INFORMATIE VOOR GEBRUIKERS BETREFFENDE HET VERZAMELEN EN VERWIJDEREN VAN OUDE UITRUSTINGEN EN LEGE BATTERIJEN

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (hieronder twee voorbeelden): Dit symbool kan gebruikt worden in combinatie met een chemisch symbool. In dat geval wordt voldaan aan de eis die is vastgelegd in de Richtlijn voor de betreffende chemische producten.

GEBRUIKSOMSTANDIGHEDEN

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

Temperatuur (°C)		Binnen Buiten
		*DBT *	WBT *	DBT *WBT
KOELEN	Maximum	32 23	43 26
	Minimum	21 15	21 15
VERWARMEN	Maximum	27 – 24	18
	Minimum	20 – -5	-6

*DBT: Drogeboltemperatuur *WBT: Natteboltemperatuur

OPMERKING: • Dit model is niet geschikt voor 24 uur ononderbroken gebruik in de verwarmingsmodus bij temperaturen beneden -5°C. Wanneer de buitentemperatuur beneden -5°C is en u dit model buiten de bovengenoemde omstandigheden gebruikt, kan het buitenapparaat bevriezen en ter beveiliging uitschakelen.

Vervanging of installatie van stekkers mag alleen worden uitgevoerd door bevoegd personeel. De draden in deze hoofdleidingen zijn gekleurd volgens de volgende code:

De kleur van de bedrading kan variëren afhankelijk van de bedradingscode die in het land geldt.

Hartelijk dank voor de aanschaf van de Panasonic airconditioner.

INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN 20

De afbeeldingen in deze handleiding zijn alleen bedoeld ter toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

HOE TE STARTEN

DE AFSTANDSBEDIENING GEREEDMAKEN

Plaats de batterijen

- De levensduur van de batterijen kan korter zijn dan een jaar, afhankelijk van het gebruik van de afstandsbediening.

TRANSMITTER AFSTANDSBEDIENING

- Zorg ervoor dat er geen obstructie is tussen de afstandsbediening en de airconditioner. - Bepaalde fluorescentielampen kunnen het signaal storen. Neem contact op met de dichtstbijzijnde dealer.

WERKINGSMODUS

AUTO MODUS - VOOR UW GEMAK

• Het apparaat bepaalt de werkingsmodus volgens de kamertemperatuur.
• Als de automatische stand is gekozen, zal het apparaat werken bij standaard omgevingstemperatuur.
• Om de standaard aanvankelijke temperatuur te veranderen, druk op "voor" of "achter".

Kamertemperatuur	Werkingsmodu	Standaarde aanvankelijke temperatuur	▲ STD(+2°C)	▼ STD(-2°C)
23°C & hoger	Koel 25°C 27°C	23°C
Onder 23°C Droog		22°C 24°C 20°C
Onder 20°C	Heet	21°C 23°C	19°C

VERWARMINGSMODUS - GENIETEN VAN WARME LUCHT

• In de verwarmingsstand duurt het even voordat de eenheid is opgewarmd. De stroomindicator knippert in deze stand.
• De aanbevolen temperatuur: 20°C - 24°C

KOELINGSMODUS - GENIETEN VAN KOUDE LUCHT

- De aanbevolen temperatuur: 26°C \~ 28°C

DROOGMODUS - DROGEN VAN DE OMGEVING

• Tijdens lichte droging werkt de binnenventilator op lage snelheid om een zachte koelingswerking te geven.
• De aanbevolen temperatuur: 1°C - 2°C minder dan de kamerstemperatuur
• Voor hete, koele en droge stand kan temperatuur gekozen worden uit 16°C ~ 30°C.

Opmerkingen:

• Gebruik een schroevendraaier om de twee resetklemmen van de afstandsbediening uit te schakelen om de standaardinstelling van de afstandsbediening te herstellen.
• Verwijder de batterijen als het apparaat langdurig niet gebruikt zal worden.

KENMERKINGSWERKING

VENTILATIESNELHEID SELECTEREN

- Er zijn 3 ventilatorsnelheden en een automatische snelheid*.

* Bij automatische ventilatorsnelheid wordt de snelheid van de binnenventilator afgesteld op basis van de stand.

RICHTING VAN DE LUCHTSTROOM AANPASSEN

• Om de kamer te luchten.
• Er zijn 5 standen naast automatische verticale luchtstroomrichting.
• Als automatische verticale luchtstroomrichting is gekozen, draait de ventilatiekoepel automatisch op en neer.
• De verticale luchtstroomrichting van de ventilatiekoepel niet met de hand aanpassen.
• Horizontale luchtstroomrichting van de ventilatiekoepel kan slechts met de hand aangepast worden. Let op dat u niet met uw vingers in het apparaat gaat om verwonding door de ventilator te voorkomen.

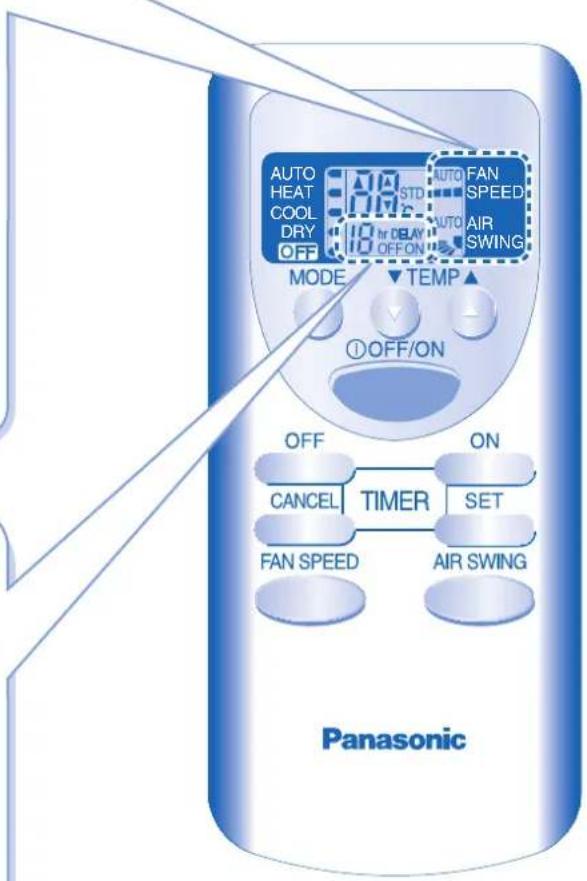

TIMER INSTELLING

DE TIMER INSTELLEN

- Als u de airconditioningsapparaat automatisch wilt IN of UIT schakelen.

ON/OFF timer selecteren en de ON/OFF tijd uurlijks zetten.

De stelling bevestigen.

Knop CANCEL drukken om ON of OFF timer te annuleren.

• De timers wijzer van de indoorapparaat zal branden tijdens de werking van de timer.
• Wanneer de ON-TIMER is ingesteld zal de werking beginnen 15 minuten vóór de werkelijke ingestelde tijd bij het afkoelen en 30 minuten bij het verhitten.
• Bij het drukken van knop tijdens de het instellen van timer zal het instellen uitgeschakeld worden.
• In geval van stroomstoring zal de instelling van de timer uitgeschakeld worden. Als de elekticiteit is hervat reset de timer.

Tip

• De temperatuur bij de koelingsmodus 1°C hoger in te stellen of bij de verwarmingsmodus 2°C lager dan de gewenste temperatuur, bespaart u 10% aan energie.
• Om het energieverbruik te verminderen tijdens de koelingsmodus, sluit u de gordijnen om te voorkomen dat zonlicht en warmte binnenkomen.

- Om de air conditioner uit te zetten druk op

ONDERHOUD & REINIGING

Schakel de voeding uit voordat u het apparaat reinigt.

REINIGINGSINSTRUCTIES

• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep (pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40°C.

Tip

■ Voor de beste prestaties en maximale energiebesparing reinigt u het filter regelmatig. ■ Neem contact op met de dichtstbijzijnde dealer voor seizoeninspecties.

Opmerking

■ Als u een chemisch doekje gebruikt voor de reiniging van het apparaat, volg dan de instructies voor dit doekje.

KNOP AUTO OFF/ON Bij misplaatsen of defect van de afstandsbediening.

Actie Stand
Druk 1 maal op de knop Automatisch
Houd de knop ingedrukt totdat u een pieptoon hoort en laat de knop vervolgens los	Geforceerde afkoeling

- Om het apparaat uit te schakelen, drukt u nogmaals op de knop AUTO OFF/ON.

Om het signaal van het geluidontvangst van de afstandsbediening uit te schakelen de knop drukken en ongeveer 10 seconden gedrukt houden totdat u tweemaal getoeter hoort, dan loslaten.

- De bovengenoemde handeling herhalen om het signaal van het geluidontvangst in te schakelen.

Om automatisch opnieuw starten controle uit te schakelen de knop drukken en ongeveer 15 seconden gedrukt houden totdat u een driemalige getoeter hoort, dan loslaten.

- Om automatisch opnieuw starten controle in te schakelen de bovengenoemde handeling herhalen.

PROBLEMEN OPLOSSEN

De volgende symptomen geven niet een defect aan.

Symptoom Oorzaak
Er komt damp uit de binneneenheid.	Condensatie door koelproces.
Tijdens werking klinkt er geluid van stromend water.	Stromend koelmiddel in het apparaat.
De ruimte heeft een vreemde geur.	Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.
De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.	Zo verdrijft u de omgevingsgeuren.
Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.	De vertraging dient ter bescherming van de compressor van de eenheid.
Er komt water/stoom uit de buiteneenheid.	In de leidingen vindt condensatie of verdamping plaats.
Het apparaat werkt automatisch als de stroom na een stroomstoring is hervat.	To Dat is de Automatisch Opnieuw Starten functie van het apparaat. De werking zal automatisch opnieuw starten in de vorige werkingsmodus en luchtstroom richting wanneer de stroom is hervat omdat de werking niet stop gezet is met de afstandsbediening.Om automatisch opnieuw starten controle uit te schakelen pagina 24 raadplegen.
AAN/UIT-indicator knippert tijdens werking en de ventilator van de binneneenheid is gestopt.	De eenheid staat in de ontdooingstand en het gesmolten ijs wordt via de buiteneenheid afgevoerd.
De binnenventilator stopt af en toe tijdens verwarmen.	Onbedoeld koelen voorkomen.

Symptoom Controleer
Verwarmings-/Koelingswerking werkt niet efficient.	Stel de temperatuur correct in.Sluit alle deuren en ramen.Maak de filters schoon of vervang ze.Verwijder elke obstructie bij de lucht in- en uitlaatopingen.
Luidruchtig tijdens werking.	Controleer of de unit is geinstalleerd op een helling.Sluit het voorpaneel correct.
Afstandsbediening werkt niet.	Plaats de batterijen correct.Vervang zwakke batterijen.
Het apparaat werkt niet.	Controleer of de stroomonderbreker ontkoppeld is.Controleer of de timers zijn ingesteld.

BIJ LANGDURIGE INACTIVITEIT

• Laat het apparaat 2\~3 uur verwarmen, zodat de eenheid helemaal droog wordt.
• De netaansluiting uitzetten en de stekker uittrekken.
• Verwijder de batterijen uit de afstandsbediening.

SEIZOENINSPECTIE NA LANGDURIGE INACTIVITEIT

• Controleer de batterijen van de afstandsbediening.
• Controleer de inlaat- en uitlaatopeningen op obstructies.
• Het is normaal dat na 15 minuten gebruikstijd het temperatuurverschil tussen de luchtinlaat- en luchtuitlaatopeningen als volgt is: Bij koelen: ≥ 8°C Bij verwarmen: ≥ 14°C

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT en RAADPLEEG een erkend verdeler onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.
• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.
• Er lekt water uit de binneneenheid.
• De zekering springt regelmatig uit.
• De stroomdraad wordt onnatuurlijk warm.
• De schakelaars of knoppen werken niet zoals het hoort.
• Het signaal van de timer knippert en het apparaat kan niet gebruikt worden.

PRODUCTSPECIFICATIE

Binneneenheid

Buiteneenheid

Model				CS-UW9GKECU-UW9GKE		CS-UW12GKEW12GKECU-UW12GKEW12GKE
				COOL HEAT		COOL HEAT
				Single, 230V, 50Hz		Single, 230V, 50Hz
Power/Current		[W]		810 780		1080 1060
		[A] 3.80		3.70		5.00	4.80
Refrigerant		[kg]		R410A0.80		R410A0.98
Cooling Capacity		[kW]		2.50		3.30
Heating Capacity		[kW]		2.70		3.70
Noise Level	JIS C 9612 [<70 dB(A)]	[dB(A)]	☐	39 39		39	39
	Conditions 1m Distance Max. cooling		☐	48 49		49	50
	Sound power level	[dB(A)]	☐	50 50		50	50
			☐	61 62		62	63
Air Circulation		[m3/min.]		10.3	10.3	9.0	9.2
Product Weight		[kg]	☐	7.5		9.0
			☐	27		30
Dimensions (H × W × D)		[mm]	☐	250 × 770 × 205		280 × 799 × 183
			☐	530 × 650 × 230		540 × 780 × 289

Testomstandigheden

1. Koelen: Binnen droge boltemperatuur (°C) 27 Buiten droge boltemperatuur (°C) 35

Natte boltemperatuur (°C) 19 Natte boltemperatuur (°C) 24

Verwarmen: Binnen droge boltemperatuur (°C) 20 Buiten droge boltemperatuur (°C) 7

Natte boltemperatuur (°C) 12 (MAX) Natte boltemperatuur (°C) 6

Voor gedetailleerde uitleg, refereer alstublieft aan de pagina's 22~23.
