MANUAL DE USUARIO CS-UW9GKE PANASONIC
PRECAUCIONES DE SEGURIDAD
DEFINICIÓN
Para prevenir daños personales, daños a otras personas o daños materiales, se deben seguir las instrucciones siguientes.
El uso incorrecto por no seguir las instrucciones puede causar daños o averías, su gravedad se clasifica con las indicaciones siguientes:
Advertencia
Esta indicación advierte del posible peligro de muerte o de daños graves.
Precaución
Esta indicación advierte de los posibles daños o desperfectos materiales.
Las instrucciones que deben seguirse están clasificadas mediante los siguientes símbolos:
Este símbolo denota una acción que está PROHIBIDA.
Estos símbolos denotan acciones que son OBLIGATORIAS.
Advertencia
Mando a Distancia
Durante el funcionamiento
- No utilice pilas recargables (Ni-Cd).
- No permita que bebés y niños pequeños jueguen con el mando a distancia para evitar que ingieran accidentalmente las pilas.
- Extraiga las pilas si no va a utilizar la unidad durante un periodo prolongado de tiempo.
- Para que el mando a distancia funcione bien, es necesario insertar las pilas según la polaridad indicada.
Unidad Interior
Durante la instalación
- No instale, desinstale ni reinstale la unidad usted mismo; una instalación incorrecta podría causar fugas de agua, descargas eléctricas o incendios. Consulte con un distribuidor autorizado o con un especialista para realizar el trabajo de instalación.
Durante el funcionamiento
- No introduzca sus dedos u otros objetos dentro de la unidad interior.
- No intente reparar la unidad usted mismo.
- No coloque nada sobre la unidad interior.
Entrada de aire
Fuente de energía
Durante la instalación
- Este equipo debe estar conectado a tierra e instalado con interruptor de circuito con toma de tierra. De lo contrario, podría provocar descargas eléctricas o un incendio en caso de mal funcionamiento.
Durante el funcionamiento
- No conecte otros aparatos a la misma toma de corriente.
- No manipule los cables de alimentación.
- No utilice cables de extensión.
- No utilice la unidad con las manos mojadas.
- No ponga en funcionamiento ni pare la unidad enchufando o desenchufando el enchufe.
- Inserte el enchufe correctamente.
- Utilice el cable de alimentación especificado.
- Para evitar riesgos, si el cable de alimentación está dañado y es necesario cambiarlo, deberá hacerlo el fabricante, un representante del servicio técnico o una persona cualificada.
- Limpie de vez en cuando, con un paño seco, el polvo sobre el enchufe de energía.
- En caso de emergencia o si se detecta una situación anómala (por ejemplo, olor a quemado), apague y desenchufe la unidad.
Entrada de aire
Entrada de aire
Precaución
Unidad Interior
Durante la instalación
- No instale la unidad en una atmósfera potencialmente explosiva.
- Verifique que los tubos de drenaje estén conectados adecuadamente. De lo contrario, podrían producirse pérdidas de agua.
Durante el funcionamiento
- No lave la unidad con agua, benceno, disolvente o limpiador en polvo.
- No utilice la unidad para otros fines, como la conservación de alimentos.
- No utilice ningún equipo combustible en la dirección del flujo de aire.
- No se exponga directamente al aire frío durante un periodo prolongado de tiempo.
- Ventile la habitación con regularidad.
Fuente de energía
Durante el funcionamiento
- No tire del cable para desconectar el enchufe.
- Apague la unidad y desenchufe antes de proceder a la limpieza o al mantenimiento.
- Desconecte la unidad y desenchúfela si no va a utilizarla durante un periodo prolongado de tiempo.
- Este aparato de aire acondicionado dispone de un dispositivo incorporado de protección frente a sobrecargas. Sin embargo, y para evitar posibles averías provocadas por tormentas eléctricas especialmente violentas, se recomienda desenchufar la unidad. No toque el aparato de aire acondicionado si hay tormentas: podría sufrir una descarga eléctrica.
Salida de aire
Unidad Exterior
Durante la instalación
Verifique que los tubos de drenaje estén conectados adecuadamente. De lo contrario, podrían producirse pérdidas de agua.
Durante el funcionamiento
- No instale o coloque objeto alguno sobre la parte exterior de la unidad.
- No introduzca sus dedos u otros objetos dentro de la unidad exterior.
Después de haber utilizado la unidad durante periodos de tiempo prolongados, compruebe que el bastidor de instalación no esté dañado.
Este aparato no debe ser utilizado por niños ni por personas discapacitadas sin supervisión. Se debe vigilar que los niños no jueguen con el aparato.
REQUISITOS MEDIOAMBIENTALES
Cómo deshacerse de las pilas
Debe reciclar las pilas o deshacerse de ellas correctamente.
Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos.
Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.
Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.
Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.
Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.
Para usuarios empresariales en la Unión Europea
Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.
[Información sobre la Eliminación en otros Países fuera de la Unión Europea]
Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.
Nota sobre el símbolo de la batería (abajo, dos ejemplos de símbolos):
Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.
Utilice este aparato de aire acondicionado dentro del siguiente intervalo de temperaturas.
| Temperatura (°C) | Interior Exterior |
| *DBT * | WBT * | DBT *WBT | |
| Enfriamiento | Máxima | 32 23 | 43 26 | | |
| Mínima | 21 15 | 21 15 | | |
| Calentamiento | Máxima | 27 – | 24 18 | | |
| Mínima | 20 – | -5 -6 | | |
*DBT: Temperatura en seco
*WBT: Temperatura en húmedo
AVISO: • Este modelo no está preparado para un funcionamiento continuo durante 24 horas en modo de calefacción bajo -5°C. Cuando la temperatura exterior sea inferior a -5°C y utilice este modelo fuera de las condiciones de arriba, la unidad exterior se podría congelar y parar el funcionamiento para control de protección.
El reemplazo o la instalación de los enchufes debe realizarla personal autorizado /calificado solamente. Los alambres de este cable principal tienen colores de acuerdo al siguiente código:
El color de los alambres podría variar dependiendo de las normas de cableado del país.
Muchas gracias por elegir una unidad de aire acondicionado
Panasonic
CONTENIDO
PRECAUCIONES DE SEGURIDAD
8
INFORMACIÓN REGLAMENTARIA
9
LOCALIZACIÓN DE AVERÍAS
13
ESPECIFICACIONES DE PRODUCTO
26
GUÍA RÁPIDA
Cubierta trasera
Nota:
Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el fin de mejorar el producto.
PREPARACIÓN DEL MANDO A DISTANCIA
Insertar las baterías
- El período de retención de carga de las baterías podría acortarse debido a los tiempos de uso del mando a distancia, incluso a menos de un año.
TRANSMISOR DE MANDO A DISTANCIA
- Asegúrese de que el paso de la señal no esté obstruido.
- Algunos tipos de lámparas fluorescentes pueden interferir en la transmisión de la señal. Consulte con el distribuidor más cercano.

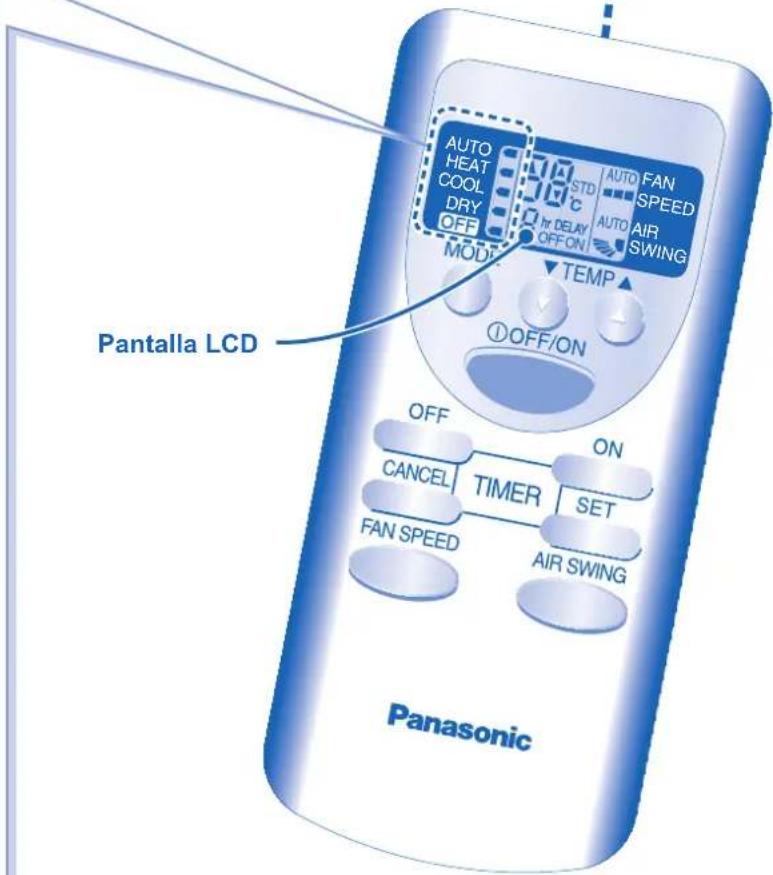

INDICADOR
MODO DE OPERACIÓN
MODE
Seleccionar
AUTO→HEAT
DRY←COOL
①OFF/ON
Conectar
▼TEMP▲
Ajuste de temperatura
MODO AUTOMÁTICO - PARA SU CONVENIENCIA
- La unidad selecciona el modo de operación de acuerdo a la temperatura de la habitación.
- Cuando se seleccione el modo automático, la unidad funcionará con los ajustes estándares de temperatura.
- Para cambiar los ajustes estándares de temperatura, oprima para “ ” ó s para “ ”.
| Temperatura ambiente | Modo de operación | Ajustes estándares de temperatura | STD (+2°C) | STD (-2°C) |
| 23°C y superior | Modo Frío 25°C | 27°C 23°C | | |
| Menor de 23°C | Modo Deshumidificación | 22°C 24°C | 20°C | |
| Menor de 20°C | Modo Calor 21°C | 23°C 19°C | | |
MODO CALOR - PARA DISFRUTAR DE AIRE CALIENTE
- En el modo de calentamiento, la unidad tarda unos instantes en calentarse. El indicador de encendido parpadea durante el funcionamiento. • Temperatura recomendada: 20°C - 24°C
MODO FRÍO - PARA DISFRUTAR DE AIRE FRÍO
• Temperatura recomendada: 26°C \~ 28°C
MODO DESHUMIDIFICACIÓN - PARA DESHUMIDIFICAR EL AMBIENTE
- En modo deshumidificación, el ventilador interior funciona a baja velocidad para lograr una función de suave refrigeración.
- Temperatura recomendada: 1°C \sim 2°C más baja que la temperatura de la habitación.
- Para los modos calor, frío y deshumidificación, el rango de temperatura para seleccionar va de 16°C\~30°C.
Notas:
- Use un destornillador para hacer un cortocircuito en los dos terminales de reinicio en la parte posterior del mando a distancia, para restablecer los ajustes predeterminados del mando a distancia.
- Saque las baterías si no va a usar la unidad durante un período prolongado.
TIPO DE OPERACIÓN
PARA SELECCIONAR LA VELOCIDAD DEL VENTILADOR
- Hay 3 niveles de velocidad del ventilador, además de la velocidad automática*. * Si está ajustada la velocidad automática del ventilador, la velocidad del ventilador se ajustará automáticamente según el tipo de funcionamiento.
PARA REGULAR LA DIRECCIÓN DE LA CORRIENTE DE AIRE
- Para que ventile aire en la habitación.
- Hay 5 selecciones además de la dirección vertical del flujo de aire automática.
- Si está ajustada la dirección vertical del flujo de aire automática, la persiana sube y baja automáticamente.
- Por favor, no ajuste la persiana vertical de dirección del flujo de aire manualmente.
- La persiana horizontal de dirección de flujo de aire se puede regular manualmente. Tenga cuidado de no introducir sus dedos dentro de la unidad para evitar daños causados por el abanico de flujo cruzado.
AJUSTE DE TEMPORIZADOR
PARA AJUSTAR EL TEMPORIZADOR
- Cuando desee que el acondicionador de aire se ponga automáticamente en ON (activación) o en OFF (desactivación).
Ajuste el temporizador de activación (ON) o de desactivación (OFF) y ajuste la hora de activación (ON) o de desactivación (OFF) por hora.
Confirme el ajuste.
Para cancelar el temporizador de activación (ON) o el de desactivación (OFF), pulse CANCEL.
- El indicador del temporizador de la unidad interior se encenderá mientras funcione el temporizador.
- Cuando el TEMPORIZADOR DE ENCENDIDO (ON-TIMER) esté configurado, el funcionamiento iniciará 15 minutos antes que la hora configurada para la operación de enfriamiento; y, 30 minutos antes, para la operación de calefacción.
- Si presiona el botón de operación durante la operación del ajuste del temporizador, el ajuste del temporizador se cancelará.
- Cuando ocurra una falla de energía eléctrica, los ajustes del temporizador se cancelarán. Una vez se restablezca el suministro de energía eléctrica, reinicie el temporizador.
Sugerencia
Se puede ahorrar un 10% de electricidad si ajusta la temperatura 1°C por encima de la temperatura deseada durante la función de enfriamiento o 2°C por debajo durante la función de calentamiento. Para reducir el consumo de electricidad durante el modo de refrigeración, cierre las cortinas para evitar que entre la luz solar y el calor.
- Para apagar el acondicionador de aire, apriete
CUIDADO Y LIMPIEZA
Apague la unidad antes de limpiarla
FILTRO DE AIRE
Aspire, lave y seque.
- Se recomienda limpiar los filtros de aire una vez cada dos semanas.
- Lave/enjuague los filtros con agua, con cuidado para evitar dañar la superficie del mismo.
- Secar minuciosamente los filtros a la sombra, lejos del fuego o la luz solar directa.
- Reemplace los filtros dañados. N° de referencia: CS-UW12GKE:CWD001168 CS-UW9GKE:CWD001110
UNIDAD INTERIOR
Limpie la unidad suavemente con un paño suave y seco.
PANEL FRONTAL
Elevar el panel y tirar de él para quitarlo. Lávelo suavemente y séquelo.
PERSIANA DE DIRECCIÓN DEL FLUJO DE AIRE
INSTRUCCIONES DE LAVADO
- No utilice benceno, disolvente o limpiador en polvo.
- Utilice sólo jabones (pH7) o detergentes domésticos neutros.
- No utilice agua con una temperatura superior a 40°C.
Sugerencia
■ Limpie el filtro regularmente para conseguir los mejores resultados y reducir el consumo eléctrico. - Consulte con su distribuidor más cercano para realizar inspecciones periódicas.
Nota
Si el paño con productos químicos se usa para limpiar la unidad, debe seguirse la instrucción del paño.
BOTÓN DE ENCENDIDO/APAGADO AUTOMÁTICO (AUTO OFF/ON)
Si el mando a distancia está mal colocado o no funciona correctamente.
| Acción Modo | |
| Pulsar una vez | Funcionamiento automático |
| Oprima y sujete hasta que escuche un sonido de pitido, y después suelte | Enfriamiento Forzado |
- Para apagar (OFF), volver a pulsar el botón de encendido/apagado automático (AUTO OFF/ON).
Para apagar la señal receptora de sonido del mando a distancia, oprima el botón y sujete durante 10 segundos hasta que se oiga un sonido de pitido doble, y después suéltelo.
- Repita el paso anterior si desea activar la señal receptora de sonido.
Para desactivar el control de reinicio automático, oprima el botón y sujételo durante 15 segundos aproximadamente hasta que se escuche un pitido triple, y después suéltelo.
- Para activar el control de reinicio automático, repita el paso anterior.
LOCALIZACIÓN DE AVERÍAS
Las siguientes señales no indican un mal funcionamiento.
| Señal Causa | |
| Sale neblina de la unidad interior. | ■ Efecto de condensación producido durante el proceso de enfriamiento. |
| Se escucha un sonido similar a agua fluyendo durante el funcionamiento. | ■ Flujo del refrigerante en el interior de la unidad. |
| Hay un olor extraño en la habitación. | ■ Puede ocurrir debido al olor a humedad producido por las paredes, las alfombras, los muebles o las telas de la habitación. |
| El ventilador interior se para de vez en cuando con la velocidad del ventilador automática. | ■ Con esto se eliminan los malos olores del ambiente. |
| El aparato tarda varios minutos en funcionar tras volver a encenderlo. | ■ El retraso responde a un dispositivo de protección del compresor de la unidad. |
| La unidad exterior emite agua o vapor. | ■ Se produce condensación o evaporación en los tubos. |
| La unidad opera automáticamente cuando se restablece la energía eléctrica después de una falla. | ■ Es la función de Reinicio Automático de la unidad. La operación se reanudará automáticamente con el modo de operación y con la dirección de flujo de aire anteriores cuando se restablezca la energía eléctrica, ya que operación no se suspende en el mando a distancia.■ Para cancelar el Control de Reinicio Automático, por favor refiérase a la página 12. |
| El indicador de encendido parpadea durante el funcionamiento y el ventilador interior se detiene. | ■ La unidad está en modo descongelar, y el hielo derretido es desagotado por la unidad exterior. |
| El ventilador interior se para de vez en cuando durante la función de calentamiento. | ■ Para evitar un efecto de enfriamiento indeseado. |
Compruebe lo siguiente antes de llamar a un técnico.
| Señal Compruebe | |
| Las operaciones calor/frío no funcionan eficientemente. | Programe la temperatura correctamente.Cierre todas las puertas y ventanas.Limpie o sustituya los filtros.Limpie cualquier obstrucción en la entrada y salida de aire. |
| Funcionamiento ruidoso. | Compruebe si la unidad ha sido instalada en una inclinación.Cierre el panel delantero correctamente. |
| El mando a distancia no funciona. | Inserte las baterías correctamente.Reemplace las baterías débiles. |
| La unidad no funciona. | Compruebe si el disyuntor está activado.Compruebe si los temporizadores han sido programados. |
SI NO SE VA A UTILIZAR LA UNIDAD DURANTE UN PERIODO PROLONGADO DE TIEMPO
- Active el modo de calentamiento durante 2 a 3 horas para secar bien la unidad.
- Apague y desenchufe la unidad.
- Extraiga las pilas del mando a distancia.
INSPECCIÓN PERIÓDICA TRAS NO UTILIZAR LA UNIDAD DURANTE UN TIEMPO PROLONGADO
- Verifique las pilas del mando a distancia.
- Compruebe que las tomas de entrada y salida de las rejillas de ventilación no estén obstruidas.
- Tras 15 minutos de funcionamiento, es normal que se produzca la siguiente diferencia de temperatura entre las tomas de entrada y salida de las rejillas de ventilación:
Enfriamiento: ≥ 8°C
Calentamiento: ≥ 14°C
NO UTILICE LA UNIDAD SI
Si se dan las siguientes circunstancias, CORTE LA ALIMENTACIÓN y LLAME al distribuidor autorizado:
- Si escucha ruidos extraños durante el funcionamiento.
- Si entra agua o elementos extraños en el mando a distancia.
- Si hay escapes de agua de la unidad interior.
- Si el interruptor del circuito salta frecuentemente.
- El cable de alimentación está demasiado caliente.
- Los interruptores o los botones no funcionan correctamente.
- El indicador del temporizador parpadea y la unidad no puede operarse.
Para una explicación detallada, por favor lea las páginas 10 y 11.
