GEBRUIKSAANWIJZING 325 HE3 X HUSQVARNA

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen

DE (2-25)

FR (26-49)

NL (50-73)

SYMBOLERKLÄRUNG

Symbole

WAARSCHUWING! Een
heggenschaar kan bij onjuist of
slordig gebruik een gevaarlijk
gereedschap zich, dat ernstig zelfs
levensbedreigend letsel kan
veroorzaken. Het is van het grootste
belang dat u de inhoud van deze
gebruiksaanwijzing leest en begrijpt.

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Draag altijd:

• Goedgekeurde gehoorbeschemers
• Een goedgekeurde oogbescherming

Dit product voldoet aan de geldende CE-richtlijnen.

Knippend gereedschap. Raak het gereedschap Niet aan zonder eerst de motor af te zetten.

Deze machine is nicht elektrisch geisoleer. Wonneer de machine in contact kommt met of in de buurt komt van stroomvoerende ledingen kan dit leiden tot dodelijkke ongelukken of ernstig persoonlijk letsel. Elektricitieit kan door een zogenaamde spanningsboog van het ene maar het andere punt geleid worden. Hoe hoger de

spanning is, des te langer de weg waarover de elektriciteit geleid kan worden. Elektriciteit kan ook door takken of andere voorwerpen geleid worden, vooral als deleze nat zich. Hou altiid minimaal 10m afstandussen de machine en een leiding waarop spanning staat en/of voorwerpen die daarmee in contact staan. Wanner u toch met een kortere veilgheidsafstand moet werken, moet u altiid contact opnemen met de desbetreffende energiaaatschappij om ervoor te zorgen dat de spanninguit staat voordat u uw werkzaamheden begint.

De machine kan gevaarlijk+zijn! Gebruikers van de machine要去en erop toezieien dat erijdens het werk geen mensen of dieren dichter dan 15 meter bij de machine komen.

Pijtlekens die de grenzen voor hetplaatsen van de handvatbevestiging aangeven.

Hou al uw lichaamsdelen uit de buurt van hete oppervlakken.

Gebruik alkijd goedgekeurde veiligheidshandschoenen.

Gebruik slipvaste en stevige laarzen of schoenen.

Geluidsemissie maar de omgeving volgens de richtlijnen van de Europese Gemeenschap. De emissie van de machine worden aangegeven in het hoofdstub Technische gegevens en opplaatjes.

Overige op de machine aangegeven symbolen/plaatjes verwijzen waar specifie eisen aancertificering op bepaalde markten.

De motor worden uitgezet door de stopschakelaar maar stopstand te schuiven. N.B.! De stopschakelaarogaat automatisch terugaar startstand.Oem een ongewenste start te voorkomen, moet de bougiekap altijd van de bougie worden gehaald b en/of onderhoud.

Gebruik alkijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaaakt worden.

Controleer met het blote oog.

Gebruik van veiligheidsbril of vizier verplicht.

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolen 50

INHOU

Inhoud 51

Voor het starten moet u rekening honden met de

volgende punten: 51

INLEIDING

Besteklant! 52

WAT IS WAT?

Wat is wat? 53

ALGEMENE VEILIGHEIDSINSTRUCTIES

Belangrijk 54

Persoonlijke veiligheidsuitrusting 54

Veiligheidsuitrusting van de machine 55

MONTEREN

Montage van handbescherming en loopholevat . 59

Montage van handvat 59

Op maat maken van draagstel 59

Monteren van stootbescherming 59

BRANDSTOFHANTERING

Brandstofveiligheid 60

Brandstof 60

Tanken 61

STARTEN EN STOPPEN

Controle voor het starten 62

Starten en stoppen 62

ARBEIDSTECHNIEK

Algemene werkinstructies 64

Transportpositie 66

ONDERHOUD

Carburateur 67

Geluiddempfer 68

Koelsystem 68

Bougie 68

Luchtfilter 69

Overbrenging 69

Schoonmaken en smeren 70

Onderhoudsschema 71

TECHNISCHE GEGEVENS

EG-verklaring van overeenstemming 73

Voor het starten moet u rekening houden met de volgende punten:

Lees de gebruiksaaanwijzing aandachtig.

WAARSCHUWING! Langdurige blotstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik waarom alkijd goedgekeurde gehoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men moet algtd originele onderdelen gebruiken. Niet goedgekeurde wijzigingen en/of Niet-originele onderdelen kannen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Een heggenschaar kan bij onjuist of slordig gebruik een gevaarlijk gereedschap zich, dat ernstig zichs levensbedreigend letsel kanveroorzaken. Het is van het grootste belang dat u de inhoud van deze gebruiksaanwijzing leest en begrijpt.

INLEIDING

Beste klant!

Gefeliciteerd met de aankoop van een Husqvarna-product! Husqvarna haeft een geschiedenis die terugvoert tot 1689 toen koning Karl XI aan het strand van het riviertje Huskvarna een fabrik liet bouwen voor de productie van musketten. De locatie aan de Huskvarna was logisch onderhat het riviertje werkgebrukt om waterkracht op te wekken en op die manier een waterkrachtcentrale vormde. In de meer dan 300aar van het bestaan van de Husqvarna-fabrik zijn ontelbaren producten geprodued, van houtfornuizen tot moderne keulenmachines, naalmachines, fietsen, motorfietsen enz. In 1956 ward de eerste motormaaier geintroduceerd, die in 1959 ward gevolgd door een motorkettingzaag. Het is op dit terrein dat Husqvarna gegenwoordig actief is.

Husqvarna is heden ten dage een van de meest vooraanstaande producenten ter wereld van producten voor bos en tuin met kwaliteit en prestatie als de hoogste prioriteit. De missie is het ontwikkelen, producereren en op de markt brengen van gemotoriserde producten voor bos- en tuinbouw en de bouw- en constructie-industrie. Het doel van Husqvarna is ook voorop te lopen met betrekking tot ergonomie, gebruikersvriendelijkheid, veiligheid en milieubebustzijn. Daarom is een groe hoeveelheid verschillende snufjes ontwikkeld om de producten op deze terreinen to verbeteren.

We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een langeperiode maar volle tevredenheid zult waarden. Door de aankoop van eén van onsste producten krijt u de beschikking over professionele hulp bij reparations en service moct er toch ieits gebeuren. Wanner u de machine Niet heeft gekocht bij een van ons erkende dealers, kurz u hen vragen aan de dichtstbijzende serviceworkplaats.

Wij hopen dat u tevreden zult zich met uw machine en dat deze u gedurende langeijd za vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kutn u de levensduur van uw machine en de tweedehandes waarde aanzielenijk verlengen. Mocht u uw machine verkopen moet u ervoor zorgen de bruiksaanwijzing aan de weitere eigenaar over te dragen.

Hartelijk dank voor het feit dat u een Husqvarna-product gebruikt!

Husqvarna AB werkst voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook hetrecht voor om+zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

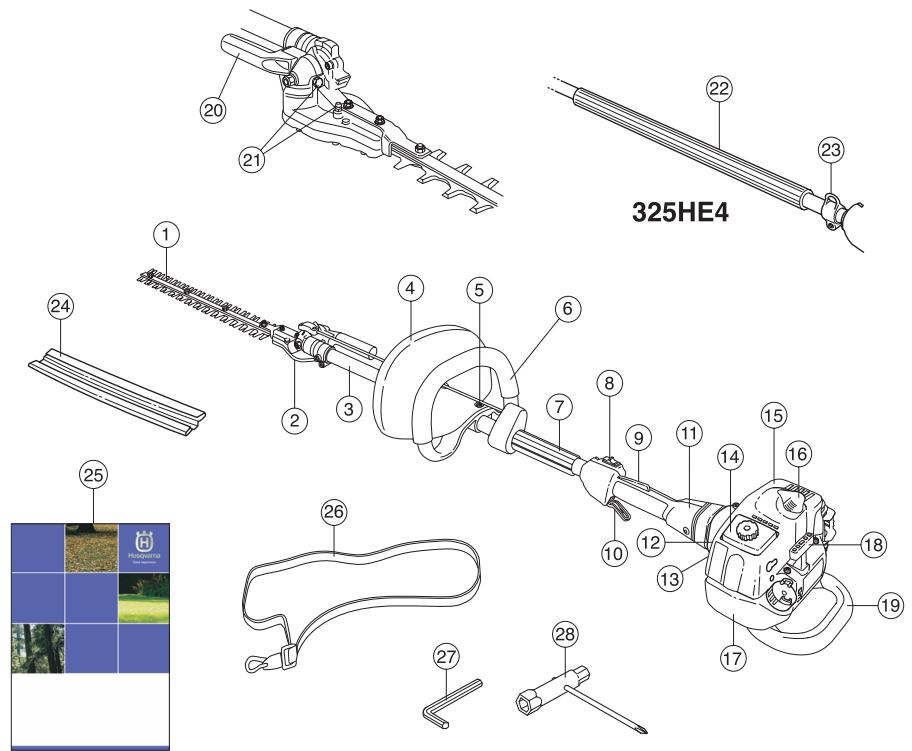

WAT IS WAT?

Wat is wat?

1 Mes
2 Hoekoverbrenging
3 Steel
4 Handbescherming (325HE3)
5 Bevestigingsbouthandbescherming (325HE3)
6 Voorste handvat (325HE3)
7 Knop hoekafstelling
8 Stopschakelaar
9 Gashendelvergrendeling
10 Gashendel
11 Koppelingdeksel
12 Chokehendel
13 Brandstofpomp
14 Luchtfilterdeksel

15 Cylinderkap
16 Bougiekap en bougie
17 Brandstoftank
18 Starthendel
19 Stootbescherming (325HE4)
20 Handvat hoekafstelling
21 Smeernippel en plug om smeermiddel bij te vullen.
22 Voorste handvat (325HE4)
23 Ophanghaak draagstel (325HE4)
24 Transportbescherming
25 Gebruiksaanwijzing
26 Draagstel (325HE4)
27 Inbussleutel
28 Combisleutel

Belangrijk

BELANGRIJKI

De machine isuitsluitend bedoeld voor het knippen van twijgen en takken.

Gebruik nooit een machine die zo gewijzigd is dat ze Niet langer overeenkomt met de originele uitvoering.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heegt ingenomen die uw gezichtsvermögen, beoordelingsvermögen of coordinatievermögen negatief beinvloeden.

Draag aktijd persoonlijke verilgheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke verilgheidsuitrusting".

Gebruik de machine nooit bij extreme klimaatomstandigheden zoals strenge kou of een zeer warm en/of vochtig klimaat.

Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruksaanwijzing. Bepaalde onderhouds- en servicemaatregelen要去en uitgevoerd worden door opgeleide en gekwalificierde specialisten. Zie instructies in het hoofdstuk Onderhoud.

Alle kappen en beschemkappen要去en gemonteerd zijn voor de start. Zorg ervoor dat ontsteker enontstekingskabel onbeschadigd� om het risico van elektrische stoten te voorkommen.

WAARSCHUWING! Deze machine produeert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedieren.

WAARSCHUWING! Een motor laten lopen in een afgesloten of slechtGeVentileerde ruimte kan dodelijk ongelukken veroorzaken door verstikking of koolmonoxidevergiftingig.

WAARSCHUWING! Sta nooit toe dat\ kinderen de machine gebruiken of in de\ buurt van de machine zich. Omdat de\ machine is uitgerust met een\ terugverende stopschakelaar en kan\ worden gestart op lage snugheid en met\ weinig kracht op de starthandgreep,\ kunnen zichs kleine kinderen onder\ bepaalde omstandigheden de kracht\ hebben, die nodig is om de machine te\ starten. Dat kan een risico van ernstig\ persoonlijk letsetl inhouden. Verwijder\ aarom de bougiekap wanner de\ machine nicht onder toezicht staat.

WAARSCHUWING! Defecte messen küssen het risico op oncegallen verhogen.

Persoonlijke veiligheidsuitrusting

BELANGRIJK!

Een heggenschaar kan bij onjuist of slordig gebruik een gevaarlijk gereedschap zich, dat ernstig zichs levensbedreigend letsel kanverozaken. Het is van het groostste belang dat u de inhoud van.dequeue gebruiksaanwijzing leest en begrijpt.

Bij al het gebruik van de machine moet goedgekeurde personlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico's Niet, maar vermindert het schadelijk effect in geval van een onceval. Vraag uw dealer om raad wanner u uw utrusting koopt.

WAARSCHUWING! Wees altijd bedacht op waarschuwingssignalen of geroep wanneer u gehoorbescheming gekruikt. Doe de gehoorbeschemming altijd af zodra de motor is gestopt.

GEHOORBESCHERMING

U moet gehoorbescherming met voldoende dampvermogen dragen.

OOGBESCHERMING

Gebruik alkijd goedekeurde oogbescherming. Wanneer u een vizier gebruikt要去 u ook een goedekeurde veiligheidsbril gebruiken. Met een goedekeurde veiligheidsbril worden ein bril bedoeld die voldoet aan

norm ANSI Z87.1 voor de VS en EN 166 voor de EU-landen.

HANDSCHOENEN

Draag handschoenen indien nodig, b.v. wanner u de snijuitrusting monteert.

LAARZEN

Gebruik slipvaste en stevige laarzen of schoenen.

KLEDEDING

Draag kleding van stevige stof en draag geen loszittende kleding die gemakkelijk vast kan haken in takken en struikgewas. Draag algijd een stevige lange broek. Draag geen sieraden, korte broek of sandalen en loop Niet op blote voeten. Zorg ervoor dat uwhaar Niet lager dan uw scholders hangt.

EHBO-KIT

U要去altijd een EHBO-kit bij de hand hebben.

Veiligheidsuitrusting van demachine

In dit hoofdstuk worden verklaard wat de veiligheidsonderdelen van de machine zich, welke functie ze hebden en hoe de controle en het onderhoud moeten uitgevoerd worden om hun goede werkung veilig te stellen. Bekijk het hoofdstuk Wat is wat? om te zien waar.Deze onderdelen zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wonneer het onderhoud aan de machine Niet op de juiste manier worden uitgevoerd en wonneer service en/of reparations nicht vakkundig worden gedaan. Indien umeer informatie

nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijdene serviceworkplaats.

BELANGRIJK!

Om service en reparations aan de machine uit te voeren, moet u een speciale opleading hebben. Dit geldt voor voor de veiligehuisitrusting van de machine. Als de machine eén van de volgende controles Niet goed doorstaat, moet u ermee waar uw serviceworkplaats gaan. Als u een van once producten koopt, garandeert dit dat de reparations en service door een vakman kuren worden uitgevoerd. Als u uw machine heeft gekocht bij eén van once dealers die geen serviceworkplaats heeft, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is.

WAARSCHUWING! Gebruik de machine nooit wanneer de veiligheidsuitrusting defect is. De veiligheidsuitrusting van de machine moet gecontrolleerd en onderhoden worden zoals beschreiben in dit hofdstuk. Als uw machine Niet door alle controles komt,要去 u ermee hier uw serviceworkplaats voor reparatie.

Gashendelvergrendeling

De gashendelvergrendeling is geconstruereeord onopzettelijke activering van de gashendel te voorkomen. Wanner de vergrendeling (A) in het handvat wordt gedrukt (= wanner men het handvat vasthoudt) worden de gashendel ontkoppeld (B). Wanner men het handvat loslaat, gaan zowel de gashendel als de gashendelvergrendeling terug maar hun respectievelijke beginpositions. Dit gebeurt via twee van elkaar onafankelijk terugspringveersystemen. Deze positie houdt in dat de gashendel automatisch vergrendeld worden op stationair draieren.

Controleer of de gashendel vergrendeld is in de stationaire stand wanner de gashendelvergrendeling in de oorspronkelijke stand staat.

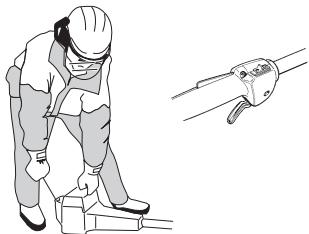

ALGEMENE VEILIGHEIDSINSTRUCTIES

Druk de gashendelvergrendeling in en controllerer of ze teruggaataar de oorspronkelijke positie wanner uhaar loslaat.

Controleer de gashendel en de gashendelvergrendeling vlot lopen en of hunt terugspringveersystemen werken.

Zie de aanwijzingen in het hoofdstuk Start. Start de heggenschaar en geef vol gas. Laat de gashendel los en controller of de messen stoppen en stil blijven staan. Als de messen bewegen wanneer de gashendel in stationairstand staat, moet het stationair toerental van de carburateur afgesteld worden. Zie de aanwijzingen in het hoofdstuk Onderhoud.

Stopschakelaar

De stopschakelaar要去 gebruikt worden om de motor uit te schakelen.

Start de motor en controllerer of de motor wordenuitgeschakeld wonneer de stopschakelaar in destopstand worden gezet.

Handbescherming

(325HE3)

De handbescherming voorkomt tevens dat een hand in aanraking komt met de werkende messen, bijv. wanner de gebruiker de grip op het voorste handvat verliest.

Zorg ervoor dat de handbescherming correct aangebracht is.

Controller of de handbescherming Niet beschadigd is.

Trillingdempingssysteme

Uw machine is uitergerust met een trillingdempingssystem dat geconstrueree is om zo trillingvrij en comfortabel möglichk met de zaag te konnen werken.

Het trillingdempingssysteme van de machine reducert het overbrengen van de trillingen van de motorenheid/ snijutrusting op de handvateenheid van de machine.

Controleer het trillingdempingselement regelmatig op materiaalbarsten en verrormingen. Controller of de trillingdempingselementen heel zijn en goed vast zitten.

WAARSCHUWING! Als men teveel worden blotgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personne die een slechte bloedcirculatie hebben. Consalteer uw dokter wanner u symptomen heeft die gekoppeld kuren worden aan te grote blootstelling aan trillingen. Zulke symptomen zijn: slapen, geen gevoel, "kriebels", "speldeprikken", bijn, geen of vermindering van kracht, huidverkleuringen of veranderingen van het huidopppervlak. Deze symptomen hebben meestal betrekking op vingers, handen of polsen. De risico's kuren bij rage temperatureen toenemen.

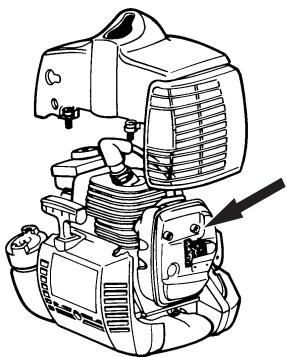

Geluiddemper

De geluiddempster werd ontworpen om het geluidsniveau zo laag möglich te houden, en om de uitlaatgassen weg te richten van de gebruinker. Geluiddempersuitgerust met katalysatorn ook ontworpen om schadelijke stoffen in de uitlaatgassen te reduceren.

In landen met een warm en droog klimaat is het risico op brand erg groot. Wij hebdenaarom de geluiddempers uitgerust met een zogenaamd vondenopvangnet. Controllerer de geluiddempo van uw machine uitgerust is met zo'n net.

Voor geluidempers is het erg belangrijk dat de controle, onderhouds- en service-instructies gevolgd worden.

Gebruik de machine nooit wanner de geluiddempo.
defect is.

Controller regelmatig of de geluidemper vastzit in demachine.

Als de geluidddemper van uw machine uitgerust is met een vondenopvangnet, moet dit regelmatig schoongemaaKT worden. Een verstopt net leidt tot oververhitting van de motor wat tot ernstige beschadigingen van de motor leidt.

WAARSCHUWING! Tijdens het gebruik en eenijdje daarna is de geluiddempo met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!

WAARSCHUWING! De binnenkant van de geluiddempo bevat chemalien die kankerverwekkend hunnen. Vermijd contact met deze elementen wonneer de carburateur is beschadigd.

WAARSCHUWING! Denk erom dat: De uitlaatgassen van de motor zijn heet en kuren vonden bevatten die brand kunden verroorzaken. Start de machine waarom nooit binnenshuis of in de buurt vanlicht ontvlambaar materiaal!

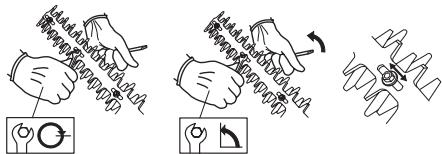

Messen

Voor een goed knipresultaat is het belangrijk dat de contactdruk:tussen de messen juist is. Het instellen van de contactdruk gebeurt door de schroeven aan de onderkant van de mesarm zo ver möglichk met de klok mee te draaien. Draai de schroefervolgens wee 1/4 slag gegen de klok in.Zet de schroef vast met de contramoer aan de bovenkant van de mesarm.

Controller de schroef Niet te hard is aangedraaid, der ring onder de schroefkop要去 nog zichwaarts verplaatst kuren worden.

Bij juist afgestelde messen要去, gemeten bij de bouten, 0,2-0,4 mm spelimg tussen de messen zijn.

De randen van de messen können nicht gezijld worden: waar voor zich te te hard. Maak botte messen scherp met behulp van een slijpmachine.

Controleer of de messen onbeschadigd zijn en geen barsten of andere beschadigingen vertonen.

Overbrenging

Door werkzaamheden met de machine worden de overbrengung warm. Raak de overbrenging Niet aan om brandwonden te voorkomen.

Montage van handbescherming en loopholevat

(325HE3)

1 Schuif de afstandhouser in de gleuf van het loophandvat.
2 Bevestig de moer en de bout. Draai ze Niet te stevig vast.

3 Maak nu een fijnafstelling zodat u een comfortabele werkhouding krijgt. Draai de bout vast. NB! Het loophandvat en de handbeschermingogeniet ner verdier maar achechteren worden gemonteerd dan de pijlmarkering op de steel aangeeft.

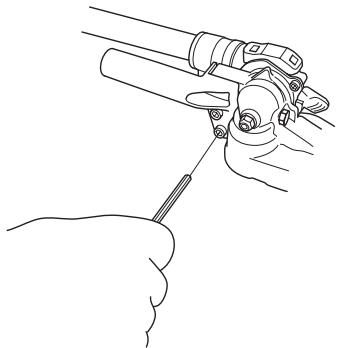

Montage van handvat

Monteer het handvat met twee bouten.

Op maat makev van draagstel

(325HE4)

Het draagstel moet alkijd in combinatie met de machine gebruikt worden om optimale controle over de machine te krijgen en om het risico van vermoeidheid in armen en rug te verminderen.

1 Doe het draagstel om.
2 Haak de machine aan de ophanghaak van het draagstel.
3 Stel de lenghte van het draagstel zo af dat de ophanghaak ongeveer ter hoogte van uw rechterheup hangt.

Monteren van stootbescherming

(325HE4)

Monteer de bescherming met drie bouten en drie ringen. De twee korte bouten en in gat A gezet worden. Draai de bouten vast met 4 Nm. Na circa 20 eer gebruik van de machine要去en de bouten nog een keer met 4 Nm vastgedraaid worden.

Brandstofveiligheid

Start de machine nooit:

1 Als u er brandstof op gemorst heeft. Neem alle gemorste brandstof af enaar de benzineresten verdampen.
2 Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact+zijn geweest met brandstof. Gebruik water en zeep.
3 Als de machine brandstof lekt. Controller de tankdop en de brandstoffleidingen regelmatig op lekkage.

Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat eventuele lekkage en dampen Niet in contact kennen komen met vonden of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.
  Bij opslag en vervoer van brandstof要去en algtd speciaal voorDat doel bestemde en goedgekeurdt tanks worden gebrukt.
• Als de machine gedurende langearendietniet gebruiktzal worden, moet de brandstoffankleeggemaktworden. Vraag bij uw tankstation of bij de gemeente waar u de afgetapte brandstof kwijt kan.
  Zorg ervoor dat de machine goed is schoongemaaKT en dat een volledige servicebeurt is gegeven voor een Langeperiode van stallig.
• De transportbescherming van de snijuitrusting moetijdens vervoer of opslag van de machine altijd aangebracht�.
  Zet de machine vast tijdens transport.
• Om een ongewenste start van de motor te voorkomen,要去 bougiekap algid worden verwijderd:wanner de machine voor lange tijd worden opgeborgen, wanneer de machine Niet onder toezicht staat en bij alle voorkomende servicemaatregelen.

WAARSCHUWING! Wees voorzichtig bij het hanteren van brandstof. Denk aan de brand-, explosie- en inademingsrisico's.

Brandstof

N.B.! De machine is uitgerust met een tweetaktmotor; gebruik waarom.altijd een mensgel van benzine en tweetaktolie. Om zeker te zijn van dejuiste mengverhouding is het erg belangrijk dat u de hoeveelheid olie.altijd nauwkeurig afmeet. Bij het(APen

vankleinebrandstofhoeveelhedenzullenzelfskleine afwijkingen vaninvloedzijnop de mengverhouding.

WAARSCHUWING! Brandstof en brandstoffdampen zijn zeer brandgevaarlijk ook hunnen leiden tot ernstig letsel bij inademing en contact met de huid. Wees waarom voorzichtig wonneer u met brandstof werk te n zorg voor goede luchtventilatie bij de brandstoffhantering.

Benzine

N.B.! Gebruik altijd met olie gemengde kwaliteitsbenzine van minimaal 90 octaan (RON). Indien uw machine is uiterust met een katalysator (zie hoofdstuk Technische geveens)要去 alttijd een loodvrije met olie gemengde kwaliteitsbenzine worden gebruikt. Gelode benzine beschadigt de katalysator.

Waar milieuvriendelijk benzine, de zag. alkylaatbenzine, verkrijgbaar is, moet deze gebrukt worden.

• Het aanbevolen laagste octaangehalte is 90 (RON). Indien u de motor laat lopen op benzine met een lager octaangehalte dan 90, kan het zogenaamde kloppen optreden. Hierdoor stijgt de motortemporatuur wat tot zware motorbeschadigingen kan leiden.
• Als men voortdurend met een hoog toerental werkt, is het aan te raden een hoger octaangehalte te gebruiken.

Tweetaktolie

Voor de Beste resultaten en prestaties, moet u HUSQVARNA tweetaktolie gebruiken, die speciala word gestamakt voor once luchtgekoelde tweetaktmotoren.
- Gebruik nooit tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil (aangeduid met TCW).
- Gebruik nooit olie bedoeld voor vier-takt motoren.
- Een lage oliekwaliteit of een te rijk olie/ brandstofmengsel kan de functie van de katalysator op het spel zetten en de levensduur verminderen.

Mengverholding

1:50 (2%) met HUSQVARNA tweetaktolie.

1:33 (3%) met andere olie, gemaakt voor luchtgekoelede tweetaktmotoren, geklassificiered voor JASO FB/ISO EGB.

Benzine, liter	Tweetaktolie, liter
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

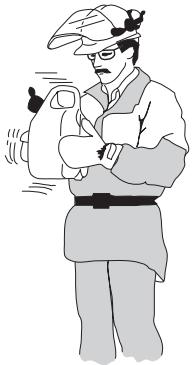

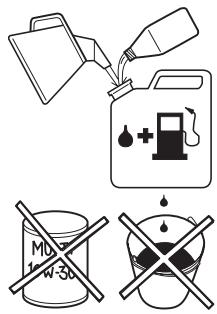

Mengen

• Meng de benzine en olie altijd in een schone jerrycan die goedgekeurd is voor benzine.
• Begin altiijd met de helft van de benzine die gemengd要去 worden erin te gieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstoffmengsel. Giet er de resterende hoeveelheid benzine bij.
• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoftank van de machine vult.

• Meng Niet meer brandstof dan voor max. 1 maand nodig is.
• Als u de machine gedurende een langerearend nicht gebruikt, moet u de brandstoffank leeg make n en hem schoonmakers.

WAARSCHUWING! De

katalysatorgeluiddemper worden erg heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook voor stationair draaien. Verlies het brandgevaar Niet uit het oog vooral wanner u in de buurt bent van brandgevaarlijke stoffen en/of gassen.

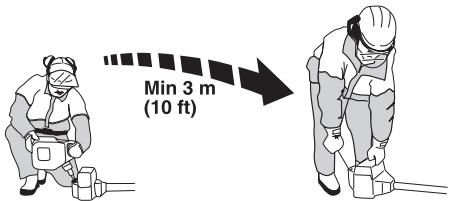

Tanken

WAARSCHUWING! Om het risico op brand te verminderen, moet je de volgende voorzorgsmaatregelen nemen:

Rook nicht of plaats geen warme voorwerpen in de buurt van de brandstof.

Tank nooit terwijl de motor draait.

Stop de motor en LAST hem voor het tanken enkele minutes afkoelen.

Open de dop van de tank voorzichtig
wanner u wilt tanken zodat eventuele
overdruk langzaam verwijdnt.

Draai de dop van de tank goed vast na het tanken.

Verwijder de machine steeds van de tankplaats, voor u de motorzaag start.

• Gebruik een benzinetank met overvulbescherming.
• Maak de omgeving rond de tankdop schoon. Verontreinigingen in de tank können defecten veroorzaken.
  Zorg ervoor dat de brandstof goed gemengd is door de jerrycan te schudden voor u de tank vult.

Controle voor het starten

• Inspector de werkomgeving. Verwijder voorwerpen die wegsglingerd können worden.
• Controller de snijuitrusting. Gebruik nooit botte, gebarsten of beschadigde messen.
• Controller of de machine volledig bedrijfsklaar is. Controller of alle moeren en bouteen goed vastgedraaid zich.
  Zorg ervoor dat de overbrenging goed gesmeerd is. Zie aanwijzingen in het hoofdstuk Overbrenging.
• Controller of de snijuitrusting altijd stopt, wanneer de motor stationair loopt.
• Gebruik de machine alleen voor het beoogde doel.
• Controller of de handvat-en veiligheidsfuncties in orde zich. Gebruik nooit een machine waar bij een onderdeel ontbreetk of die, buiten de specificatie om, gewijzigd is.
• Alle=kappen moeten juist gemonteerd,zijn en zonder gebreken voor de machine worden gestart.

Starten en stoppen

WAARSCHUWING! Start de machine nooit voor het complete koppelelingdeksel met steel gemonteerd zijn, anders kan de koppeling losraken en persoonlijke verwondingen veroorzaken.

Verplaats de heggenschaar altiijd ca. 3 m van de plaats waar u de tank bijgevuld heeft, voordat u de motor start. Leg de machine op een vaste ondergrund. Denk erom dat de messen gaan bewegen, zodra u de motor start. Zorg ervoor dat de messen Niet met obstakels in aanraking hunnen komen. Houd onbevoegden uit de buurt van de werkplek, anders bestaat er kans op ernstig persoonlijk letsel.

De veiligheidsafstand bedraagt 15 meter.

Koude motor

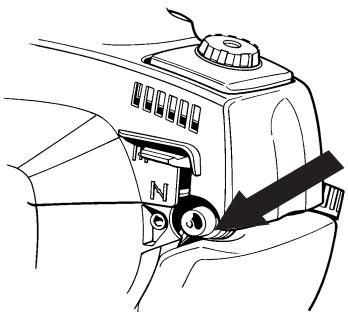

Brandstofpomp: Druk een aantal malen op de rubberen balg van de brandstofpomp totdat er brandstof in de balg komt. De balg hoeft nicht helemaal gezuld te worden.

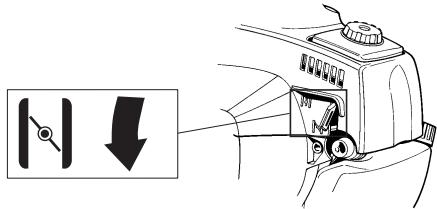

Choke: Zet de choke-hendel in de choke-positie.

Warmemotor

Brandstofpomp: Druk een aantal malen op de rubberen balg van de brandstofpomp totdat er brandstof in de balg komt. De balg hoeft nicht helemaal gezuld te worden.

Starten

Druk het machinelichaam met uw linkerhand gegen de grond (N.B.! Niet met uw voet!). Pak de starthendel beet, trek met uw rechterhand het starterkoord langzaam uit tot u onderstand voelt (de starthaken gripen in) en kaakervolgens snelle en krachtige trekbewegingen.

Druk de chokehendel onmiddelijk in wanner de motor ontsteekt, en herhaal de startupgenen tot de motor start.

N.B.! Trek het starterkoord Niet volledig uit en-Laat de starthendel Niet zomaar los wonneer het volledig uitgetrokken is. Dit kan tot beschadigingen van de machine leiden.

Stoppen

De motor worden uitgezet door de stopschakelaar maar stopstand te schuiven.

N.B.! De stopschakelaar gaat automatischtering naar startstand. Om een ongewenste start te voorkomen, moet de bougiekap altijd van de bougie worden gehaalb bij montage, controle en/of onderhoud.

Algemene werkinstructies

BELANGRIJK!

In dit hoofdstuk worden de basisveiligheidsregels voor het werken met een heggenschaar behandeld.

Wanneer u in een situatie belandt waar u Niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw serviceworkplaats.

Gebruik de machine nooit voor taken waarvoort u nicht voldoende gekwalificeerd bent.

WAARSCHUWING! De machine kan ernstige persoonlijke ongelukken verroorzaken. Lees daarom erst de veiligheidsinstructies goed door. Leer hoe u de machine moet gebruiken.

WAARSCHUWING! Knippend gereedschap. Raak het gereedschap Niet aan zonder eerst de motor af tezetten.

Persoonlijke bescherming

• Gebruik algid laarzen en overige uitrusting zoals beschreiben in het hoofdstuk Persoonlijke beschermingsuitrusting.
• Draag.altijd werkkleding en een stevige lange broek.
  Draag nooit wijde kleding of loshangende sieraden.
  Zorg ervoor dat uwhaar Nietlager dan uw scholders hangt.

Veiligheidsvoorschriften voor uw omgeving

• Laat nooit kinderen de machine gebruiken.
• Let erop datijdens de werkzaamheden niemand binnen een straal van 15 meter kommt.

• Laat nooit een ander de machine gebruiken zonder u ervan te verzekeren dat ze de inhoud van de gebruiksaanwijzing hebben begrepen.

• Werk nooit op een ladder, stoel of andere verhoging die nicht stevig vast staat.

Denk erom dat de operator verantwoordelijk is voor ongelukken of beschadigingen van andere mensen of hun eigendommen.

Veiligheidsvoorschriften tijdens het werk

• Let erop dat uijdens het werkken algid op een veilige en stabiele ondergrund staat.
• Houd de machine alsigt met beiden handen vast. Houd de machine rechts van uw lichaam.

• Gebruik uwrechterland om de gashendel te bedieren.

Zorg ervoor dat uw handen en voeten Niet bij de snijuitrusting komen als de motor draait.
- Wanner u de motor hebt afgezet, moet u uw handen en voeten uit de buurt van de snijuitrusting houden tot ze helemaal gestopt is.
- Wees alert op stukken tak die tijdens het knippen weggeslingerd können worden.
Leg de machine altijd op de grond als u er nicht mee werkt.

• Knip nicht te zich bij de grond. Hierdoor kannen stenen en andere voorwerpen weggeslingerd worden.
• Onderzoek het te snoeien object op vreemde voorwerpen zoals elektricitieitsleidingen, insecten, dieren enz. of op voorwerpen die de snijutrusting konnen beschaden zoals bijv. metalen voorwerpen.
• Als er een voorwerp geraakt worden of er trillingen ontstaan, moet u de machine stoppen. Haal de bougiekabel van de bougie. Controller of de machine Niet beschadigd is. Repareer eventuele beschadigingen.
• Mocht erijdens de werkzaamheden iotaussen de messen vast komen zitten, moet de motor uitgezet worden en要去 den messen helemaaal gestopt zijn voordat ze worden schoongemaaakt. Haal de bougiekabel van de bougie.

Veiligheidsvoorschriften na het voltooien van de werkzaamheden

• De transportbescherming moet als op de snijutrusting geplaatst worden als de machine nicht worden gezrukt.
  Vór reinigen, repareren of inspectoren moet u erop letten dat de snijuitrusting gestopt is. Haal de startkabel van de bougie.
• Gebruik alsstijd sterke handschoenen wanner u de snijutrusting repareert. Ze is erg scherp en kan makkelijk snijwonden veroorzaken.

• Bewaar de machine buiten het bereik van kinderen.
• Gebruik bij reparatie alleen originele reserveonderdelen.

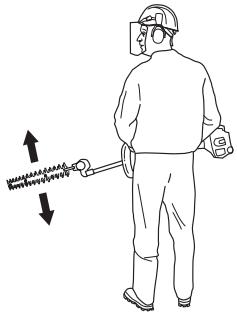

Basistechniek

• Werk met pendelvormige bewegingen van beneden waar boven wanner u zijkanten knipt.

• Pas de hoeveelheid gas aan de belasting aan.
  Bij het knippen van een heg moet u de motor altijd bij de heg vandaan honden.
• Hou de machine zo zich可能导致 bij uw lichaam voor de Beste balans.

Zorg ervoor dat de punt de grond Niet raakt.
- Forceer het werk Niet, beweeg de heggenschaar in een regelmatig tempo, zatat alle takjes gelijkmatig afgeknipt worden.

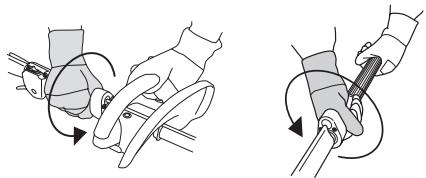

Wijzigen van de hoek van de heggenschaar

• Draai de knop op de steel los (met de klok mee).

• Druh het snij-aggregaat gegen de haag of een andere stabiele ondergrond tot de juiste hoek is ingesteld.

• Draai de knop vast (tegen de klok in).

WAARSCHUWING! Grijp het knippaggregaat Niet vast om de hoek af te stellen. De messen zijn scherp en u kunt heel makkelijk snijwonden oplopen.

Transportpositie

(325HE4)

Nadat het werk gereed is,(Intu het snij-aggregaat terugklappen aan de steel om transport en opbergen van de heggenschaar te vereenvoudigen.

1 Zet de motor UIT.
2 Monteer de transportebeveiliging op de snijuitrusting.
3 Draai de knop op de steel los (met de klok mee).

4 Pak het handvat op het snij-aggregaat beet en klap het snij-aggregaat omhoog. Bij een hoek van 90

graden is een stopstand. Trek de vergrendelknopuit om voorbij de stopstand te konnen komen.

5 Klap het snij-aggregaat maar beneden richting steel.

6 Draai de knop vast (tegen de klok in).

N.B.! Wanner u voor bij de stopstand bent, zich de messen geblokkeerd, probeer Niet te knippen als het snij-aggregaat in deze stand staat.

Carburatour

Uw Husqvarna-product is geconstrueree en gemaakt volgens specificaties, die de schadelijke uitlaatgassen reduceren. Als de motor 8-10 tanks brandstof heeft verbruikt, is de motor ingereden. Om ervoor te zorgen dat deze na de periode van inrijden optimal blijft functioneren en zo min möglich schadelijke uitlaatgassen uitstoot,要去 uw dealer/servicewerkplaats (die over een toerenteller beschicht) de carburateur af latent stellen.

Werking

• Via de gasklepediening stuart de carburateur het toerental van de motor. In de carburateur worden brandstof en lucht vermingd. Dit melds (brandstof/ lucht) kan worden afgesteld. Om het maximum vermogen van de machine te konnen benutten,要去 de afstelling correct zijn.
• Afstellen van de carburateur houdt in dat de motor worden aangepast aanplaatselijke omstandigheden, b.v. klimaat, hoogte, benzine en soort 2-taktolie.

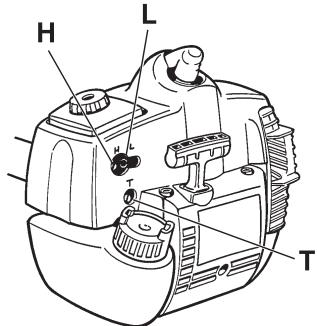

• De carburateur heeft drie afstelposities:

L = Lage toeren-naald

H = Hogtoeren-naald

T = Stelschroef voor stationair draaien

• Met de L- en de H-naalden worden dit gewenste brandstofhoeveelheid afgesteld in functie van de luchtstroom die de opening van de gasklepbediening toelaat. Door de schroeven met de klok mee te draaien worden het lucht/brandstofmengsel armer (minder brandstof) en door ze tegen de klok in te draaien, worden het lucht/brandstofmengsel rijker (meer brandstof). Een armer mengsel geeft een hoger torental en een rijker mengsel een lager torental.
• De T-schroef regelt de positie van de gasklebediening bij stationair draaien. Als de T-schroef met de klok mee wordt gedraaid, krijt men een hoger stationair toerental en als ze gegen de klok in wordt gedraaid, een lager stationair toerental.

Basisafstelling

• Tijdens het testen in de fabrik worden de basisafstelling van de carburateur uitgevoerd. De basisafstelling is rijker dan de optimale afstelling en moetijdens de eerste uren dat de machine in werkig is, in stand worden gezchoolen. Daarna要去 de fijnafstelling van de carburateur plaatsvinden. Dit moet gebeuren door een gekwalificeerdeskundig persoon.

N.B.! Indien de messen bewegen bij stationair lopen, moet de T-schroef gegen de klok ingedraaid worden tot de messen stoppen.

WAARSCHUWING! Als het stationair toerental Niet zo kan worden afgesteld dat de snijutrusting stilstaat, dient u uw dealer/servicewerkplaats te raadplegen. Gebruik de machine nooit voor deze correct is afgesteld of gerepareerd.

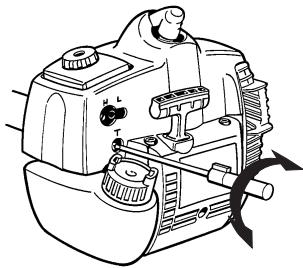

Afstelling van het stationair toerental

Voor met het afstellen worden begonnen, moet het luchtfilter schoon zijn en het luchtfilterdeksel gemonteerdহ.

Het stationair toerental worden afgesteld met de stationairschroef T als opnieuw afstellenoodzakelijk is. Draai de T-schroef eerst met de klok mee tot de messen beginnen te roteren.Draai daarna de T-schroef gegen de klok in tot de messen stilstaan. Het stationair toerental is correct afgesteld als de motor in alle posities gelifikmatig loopt.Er要去 een goede marge+zijn tot het toerental waar bij de messen beginnen te draaien.De messen mogen ook Niet bewegen als de chokehendel in startgasstand staat.

Aanbevolen stationair toerental: Zie hoofdstuk

WAARSCHUWING! Als het stationair toerental niet zo kan worden afgesteld dat de snijuitrusting stilstaat, dient u uw dealer/serviceworkplaats te raadplegen. Gebruik de machine nooit voor deze correct is afgesteld of gerepareerd.

Geluiddemper

N.B.! Bepaalde geluidempers zich voorzien van een katalysator. Zie het hoofdstuk Technische gevegens om te checken of uw machine voorzien is van een katalysator.

De geluiddemper is ontworpen om het geluid van de machine te reduceren, en om de uitaatgassen van de gebruiker weg te richten. De uitaatgassen zijn zeer heet en bevatten vonden die droge en ontvlambare materialen in brand können steken.

Bepaalde geluiddempers zich voorzien van een special vondenopvangnet. Indien uw machine uitergerust is met zo'n geluiddempers, moet u het net minstens eén keer per week schoonmaken. Gebruik bij voorkeur een stalen borstel.

Op geluiddempers zonder katalysator要去 het net eenkeer per week worden schoongemaakten en eventuvel worden verrangen. Op geluiddempers met katalysator要去 het net eenkeer per maand worden gecontroleerd en eventuelt schoongemaakt. Bij evt. beschadigingen aan het net要去 dit verrangen worden. Indien het net vaak verstop is, kan dit erop duiden dat de functie van de katalysator is afgenomen. Neem contact op met uw dealer voor contrôle. Met een verstop net raakt de machine oververhit met beschadigingen aan cilinder en zuiger tot gezolg.

N.B.! Gebruik de machine nooit als de geluiddempo in slechte staat is.

WAARSCHUWING! Tijdens het gebruik en een tijdje daarna is de geluiddempers met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!

Koelsysteme

Omdewerktemperatuurzo laag mogelijk te houden,isdemachinemuitgerust met een koelsystem.

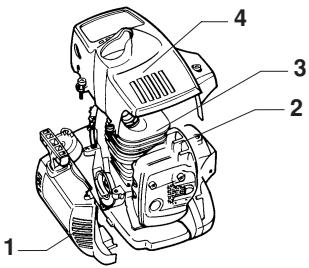

Het koelsystemeistbestaat ui:

1 Luchtinlaat in de starter.
2 Ventilatorschoepen op het vliegewiel.
3 Koelflenzen op de cilinder.
4 Cylinderkap (leidt de koellucht maar de cilinder).

Maak het koelsysteme een keer per week schoon met een borstel; dit moet vaker gebeuren wanner u in moeilijke omstandigheden werkt. Een vuil of verstopt koelsysteme leidt tot oververhitting van de machine waardoor de cilinder en zuiger beschadigd kannen worden.

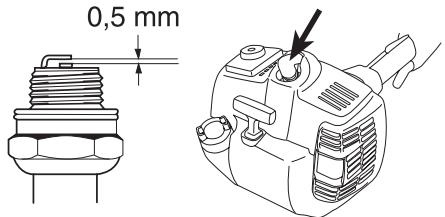

Bougie

De volgende factoren zijn van invloed op de conditie van de bougie:

• Een incorrecte afstelling van de carburateur.
• Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).
• Een vuil luchtfilter.

Deze factoren veroorzaken afzettingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkheden kan leiden.

Wanner de machine te weinig vermogen heeft, moeilijk start of onregelmatig onbelast draait, dient u altijd eerst

de bougie te controleren voor u andere maatregelen neemt. Maak de bougie schoon als ze verstopt is en controller of de afstandussen de elektroden 0,5 mm bedraagt. De bougie要去 na een maand gebruik, of eeder indien nodig, verrangen worden.

N.B.! Gebruik steeds het correcte bougietype! Andere types können de zuiger/cilinder beschadigen. Zorg ervoor dat de bougie zag. radio-ontstoring heeft.

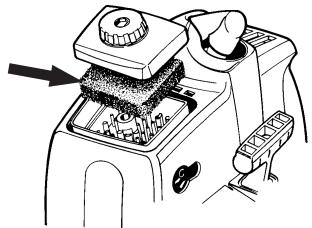

Luchtfilter

Het luchtfilter dient regelmatig te worden schoongemaakt (stof en vuil verwijderen) om de volgende problemen te vermijden:

Storingen van de carburateur
Moeilijkheden bij het starten
Vermogensverlies
- Onnodige slijtage van de motoronderdelen.
Abnormaal hoog brandstofverbruik

Maak het filter na 25 werkuren schoon of vaker wanneer u in abnormaal stoffige omstandigheden werkt.

Luchtfilter schoonmake

Demonteer het cilinderdeksel en verwijder het filter. Maak het schoon in een warm sopje van water en zeep.
Controleer of het filter droog is voor u het terugplaatst.

Na een lange gebruiksperiode kan het luchtfilter Niet meer wordengereinigd. Daarom moet het filter regelmatif vergangen worden. Een beschadigd luchtfilter要去 altijd vergangen worden.

Wordt de machine onder stoffige omstandigheden gebruikt,要去 het luchtfilter geolied worden. Zie de aanwijzingen in het hoofdstuk Luchtfilter olien.

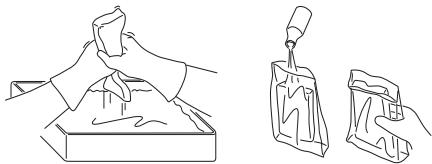

Luchtfilter oliën

Gebruik algtd HUSQVARNA filterolie, artikelnr. 531 00 92-48. De filterolie bevat een oplosmiddel zodat het makkelijk gelijkmatig in het filter kan worden verdeld. Vermijd aanom contact met de huid.

Doe het filter in een plastic zak en giet de filterolie erbij. Kneed de plastic zak om de olie te verdelen. Knijp het filter in de plastic zak uit en giet de overgebleven olie weg voordat het filter op de machine worden gemonteerd.

Gebruik nooit gewone motorolie. Deze zakt zeer spel door het filter maar beneden en blijft dan op de bodem liiggen.

Overbrenging

Op het transmissiehuis zitten een smeernippel en een plug om smeermiddel bij te vullen. Gebruik een vetspuit om smeervet bij te vullen. Nieuwe machines worden pas na ca. 20 bedrijsuren voor het eerst gezuld met vet enervoigens na elke ca. 60 bedrijsuren. Gebruik Husqvarna's speciaalvet, nr. 503 98 96-01.

N.B.! De versnelling要去iet helemaal met vet gezuld worden. Het vet expandeert door de warmte die onstaat als de machine loopt. Mocht de versnelling helemaal gezuld zijn met vet bestaat het risico van kapotte afdichtingen en lekkage van vet.

Het smeermittel in het transmissiehuis要去 normala gezieen alleen verrangen worden in geval van een reparatie.

Schoonmaken en smeren

Haal hors en plantensap van de messen met schoonmaakmiddel 531 00 75-13 (UL22) voor of na ieder gebruik.

Smeer de mesbalken met een special smeermiddel, art.nr. 531 00 75-12 (UL 21), wanner ze langere vrij worden opgeborgen.

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat aan de machine moet worden uitgevoerd. De meeste punten staan beschrenen in het hooftdstub Onderhoud. De gebruiker mag alleen die onderhouds- en servicewerkzaamhedenuitvoeren die in deze gebruksaanwijzing worden beschren. Meer ingrijpende maatregelen要去en door een erkende serviceworkplaats worden uitgevoerd.

Onderhoud	Dagelijks onderhoud	Wekelijks onderhoud	Maandelijks onderhoud
Maak de machine uitwendig schoon.	X
Controller of de gashendelvergrendeling en de gashendel goed werken uit veiligheidsoogpunt.	X
Controller of de stopschakelaar werkt.	X
Controller of de messen nicht bewegen bij stationair lopen of wanner de choke in de startgasstand staat.	X
Controller of de messen onbeschadigd+zijn en geen barsten of andere beschadigingen vertonen.	X
Maak het luchtfilter schoon. Vervang het indien nodig.	X
Controller of de handbescherming Niet beschadigd is. Vervang een beschadigde bescherming. (325HE3)	X
Controller of de bouteen en moeren en vastgedraaid+zijn.	X
Controller of er brandstof lekt uit motor, tank of brandstofleidingen.	X
Controller de starter en het starterkoord.		X
Controller of de trillingsdempingselementen Niet beschadigd+zijn.		X
Maak de bougie uitwendig schoon. Verwijder hem en controller de afstandussen twelectroden. Stel de afstand in op 0,5 mm of vervoed de bougie. Zorg ervoor dat de bougie zag. radio-onstoring hebelt.		X
Maak het koelsystem van de machine schoon.		X
Maak het vondenopvangnet van de geluidemper schoon of vervoan het (geldt alleen bij geluidempers zonder katalysator).		X
Maak de buitenkant van de carburateur en de directe omgeving van de carburateur schoon.		X
Vul het versnellingshuis met smeermiddel. Nieuwe machines worden pas na ca. 20 bedrijfsuren voor het eerst gemuld met vet en nervolgens na elke ca. 60 bedrijfsuren.		X
Controller of de bouteen die de messen bijeenhoven nog goed vastzitten.		X
Maak de brandstoffank schoon.			X
Controller of het brandstofffilter Niet is verontreinigd en of de brandstoffleiding geen barsten of andere defecten vertoont. Vervang indien ditoodzakelijkis.			X
Controller alle kabels en aansluitingen.			X
Controller de koppeling, de koppelingsveren en koppelingsstrommel op slijtage. Laat indien nodig bij een erkende serviceworkplaats verwangen.			X
Vervang de bougie. Zorg ervoor dat de bougie zag. radio-onstoring hebelt.			X
Controller het vondenopvangnet van de geluidemper en kaak het eventueel schoon (geldt alleen bij geluidempers met katalysator).			X
Om brandgevaar te verminderen, dient u vuil, blad en overtollig smeermiddel enz. van de geluidemper en motor te verwijdenen.			X

TECHNISCHE GEGEVENS

Technische gegevens

Technische gegevens Motor	325HE3	325HE4
Cilinderinhoud, cm3	24,5	24,5
Cilinder diameter, mm	34,0	34,0
Slaglengte, mm	27	27
Stationair torental, t/min	2700	2700
Aanbevolen maximum torental, omw./min.	11000-12600	11000-12600
Maximum motorvermogen vlgs. ISO 8893	0,9/9000	0,9/9000
Geluiddempo met katalysator	Ja	Ja
Een torentalgeregeld ontstekingssystem	Ja	Ja
Ontstekingssystem
Bougie	NGK BPMR 7A	NGK BPMR 7A
Elektrodenafstand, mm	0,5	0,5
Brandstof-/smeersystem
Inhoud benzinetank, liter	0,5	0,5
Gewicht
Gewicht zonder brandstof, in kg	6,0	6,2
Lawaai-emissie
(zie opm. 1)
Geluidsvermogen, gemeten dB(A)	104	105
Geluidsvermogen, gegardeerd LWA dB(A)	105	105
Geluidsniveau
(zie opm. 2)
Equivalent geluidsdrukniveau bij hetoor van de gebruiker, gemeten volgens EN ISO 22868, dB(A):	92	91
Trillingsniveau
(zie opm. 3)
Equivalente trillingsniveaua (ahv,eq) bij handvat, gemeten overeenkomstig EN ISO 22867, m/s2
Voorste/achterste handvat:	4,5/5,0	5,4/4,4
Messen
Lengte, in mm	550	550
Messnelheid, knippen/min	4184	4184

Opm.1: Emissie van geluid waar de omgeving gemeten als geluidsvermögen (L_WA) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermögens niveau voor de machine is gemeten met de originele snijuitrusting die het hoogsteiveau geeft. Het verschil tussen het gegardeerde en het gemeten geluidsvermögen is dat het gegardeerde geluidsvermögen ook de dispersie in het meetresultaat meeneemt alsmede variabies tussen verschillende machines van hetzelfde model, conform Richtlijn 2000/14/EG.
Opm. 2: De gerapporteerde geevens voor het equivalente geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 dB (A).
Opm. 3: De gerapporteerde geeverns voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1m / s^2

EG-verklaring van overeenstemming (Alleen geldig voor Europa)

Husqvarna AB, S-561 82 Huskvarna, Zweden, telefoon: [phone], verklaart hierbij dat de Husqvarna heggenscharen 325HE3 en 325HE4 met een serienummer uit 2009 en verder (het�) met daropolgend het serienummer worden duidelijk aangegeven op het productplaatje), in overeenstemming zich met de voorschriften in de Richtlijnen:

-van 17 mei 2006 "betreffende machines" 2006/42/EG
- van 15 december 2004 "betreffende elektromagnetische compatibiliteit" 2004/108/EEC.
- van 8 mei 2000 "beteffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG. Beoordeling van de overeenstemming uitgevoerd volgens Bijlage V.

Voor informatatie betreffende lawaaiemissies, wie hoofdstuk Technische gegevens. De volgende normen zijn van toepassing: EN ISO 12100-2:2003, CISP12:1997, EN774:1996

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden, haeft voor Husqvarna AB een vrijwillige typekeuring uitgevoerd. De certificaten hebden nummer: SEC/09/2197, 01/094/002 - 325HE3, SEC/09/2198, 01/094/001 - 325HE4

Bo Jonsson, Hoofd Ontwikkeling (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatione.)

Originalanweisungen

Originele instructies

1153292-20
