GEBRUIKSAANWIJZING HAMBURG7070EBE Frilec

Inbouw elektrische oven

Gebruiksaanwijzing

86:89:88:00 -/+

DANKWOORD

Dank u voor de aanschaf van ons product. Wij hopen dat u veel plezier heeft van de vele mogelijkheden en voordelen die het biedt. Leest u de gehele gebruiksaanwijzing zorgvuldig door voordat u het apparaat in gebruik neemt. Bewaar de gebruiksaanwijzing op een veilige plek voor toekomstig gebruik. Zorg ervoor dat andere personen die dit product gebruiken ook vertrouwd zijn met de instructies uit de gebruiksaanwijzing.

WAARSCHUWING

- Wanneer de oven voor het eerst wordt aangezet, kan er een onaangename geur worden verspreid. Dit komt door het hechtmiddel voor de isolerende panelen in de oven. Laat het nieuwe product leeg werken in de traditionele kookfunctie op 250 graden Celsius gedurende 90 minuten om olie-onzuiverheden te reinigen in de ovenruimte.

Tijdens het eerste gebruik is het heel normaal dat er lichte rook en wat geuren waarneembaar zijn. Als dit gebeurt dient u even te wachten tot de geur weer verdwenen is voordat u voedsel in de oven stopt.

◆ Maak gebruik van het product in een open omgeving.

◆ Het apparaat en de bereikbare delen worden heet tijdens het gebruik. Zorg ervoor dat u de verwarmingselementen niet aanraakt. Kinderen jonger dan 8 jaar uit de buurt van het apparaat houden, tenzij ze onder constante toezicht zijn.
Als het oppervlak is beschadigd, het apparaat uitschakelen om een mogelijke elektrische schok te voorkomen.
- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of aan kennis als ze onder toezichtstaan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies krijgen hoe het apparaat op een veilige manier moet worden gebruikt en begrijpen wat de mogelijke gevaren zijn. Kinderen dienen niet met het apparaat te spelen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen worden uitgevoerd zonder toezicht.

◆ Tijdens het gebruik wordt het apparaat zeer heet. Zorg ervoor dat u voorkomt dat u de verwarmingselementen in de oven aanraakt.

◆ Hou kinderen uit de buurt van de oven als die in werking is, vooral als de grill aan is.

Zorg ervoor dat het apparaat is uitgeschakeld voordat u de ovenlamp vervangt om de kans op een elektrische schok te voorkomen.

◆ De aardedraad voor de ontkoppeling van de stroom dient in het netsnoer te zijn opgenomen in overeenstemming met de bedradingsspecificaties.

◆ Hou toezicht op kinderen om ervoor te zorgen dat zij niet met het apparaat gaan spelen.

• Dit apparaat is niet geschikt voor personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies krijgen hoe het apparaat op een veilige manier moet worden gebruikt.
  ◆ Toegankelijke delen kunnen heet worden tijdens het gebruik. Hou jonge kinderen daarom uit de buurt.
  Bij een contactonderbreking in alle polen die volledige ontkoppeling biedenonder overspanning, dient de ontkoppeling in de vaste bedrading te zijn opgenomen in overeenstemming met de bedradingsregels.

Als het netsnoer is beschadigd, dient het te worden vervangen door de fabrikant, de dealer of soortgelijk gekwalificeerde personen om een gevaarlijke situatie te voorkomen.
Gebruik geen agressieve schuurmiddelen of scherpe metalen schrapers omhet glas van de oven te reinigen. Dit kan krassen op het oppervlak geven en het glas blijvend beschadigen.
◆Gebruik alleen de temperatuursensor die voor deze oven wordt geadviseerd.
◆Gebruik nooit een stoomreiniger voor het schoonmaken van uw oven.
◆ Het apparaat dient niet te worden bediend door middel van een externetimer of een afzonderlijk afstandbedieningssysteem.

◆ De instructies voor ovens die verschillende plateaus hebben dienen gedetailleerde informatie te bevatten met richtlijnen voor de correcte installatie van die plateaus.

VEILIGHEIDSVOORSCHRIFTEN

• Gebruik de oven niet als u blootsvoets bent. Raak de oven niet aan met vochtige of natte handen of voeten.
  ◆ Open de ovendeur niet vaak tijdens de kookperiode.
• Het apparaat moet door een gekwalificeerde elektriciën geïnstalleerd en in gebruik worden genomen. De fabrikant is niet aansprakelijk voor eventuele schade die zou worden veroorzaakt door een gebrekkige plaatsing en installatie door onbevoegde personen.
• Laat niets op de deur of de lade van de oven rusten als ze open staan, u kunt het apparaat uit balans brengen, de scharnieren beschadigen of de deur afbreken.

VEILIGHEIDSVOORSCHRIFTEN

- Sommige delen van het apparaat houden de warmte lang vast; het is noodzakelijk om te wachten tot ze zijn afgekoeld voordat u de delen aanraakt die direct aan de warmte zijn blootgesteld.

Als u het apparaat een lange tijd niet gebruikt, wordt geadviseerd de stekker uit het stopcontact te halen.

MONTAGE VAN DE OVEN IN HET KEUKENBLOK

Plaats de oven in de daarvoor bestemde ruimte in het keukenblok; het kan onder een werkblad of in een verticale kast worden gemonteerd. Zet de oven met schroeven op zijn plaats met behulp van de twee bevestigingsgaten in het frame. Om de bevestigingsgaten te lokaliseren de ovendeur openen en in de binnenkant kijken. Voor voldoende ventilatie moeten de afmetingen en afstanden zoals vermeld in deze gebruiksaanwijzing worden aangehouden bij het vastzetten van de oven.

BELANGRIJK

Om de oven goed te laten werken, dient de keukenombouw hiervoor geschikt te zijn. De panelen van het meubel die naast de oven zijn geplaatst moeten van hittebestendig materiaal zijn. Zorg ervoor dat de lijm van de kastjes die van gefineerd hout zijn gemaakt temperaturen van tenminste 120°C kunnen weerstaan. Kunststof of lijm wat dergelijke temperaturen niet kan weerstaan zal smelten en vervormen de ombouw. Zodra de oven is ingebouwd in de keukenombouw moeten de elektrische onderdelen volledig worden geïsoleerd. Dit is een wettelijke veiligheidseis. Alle afschermingen moeten stevig worden bevestigd zodat het onmogelijk is om ze te verwijderen zonder speciaal gereedschap. Verwijder de achterkant van het keukenmeubel om te zorgen voor een adequate luchtstroom rond de oven. De oven moet aan de achterkant minstens een opening hebben van 45 mm.

VERKLARING VAN CONFORMITEIT

Controleer bij het uitpakken van de oven of het apparaat niet is beschadigd. In geval van twijfel het apparaat niet gebruiken: neem contact op met een vakbekwame gekwalificeerde persoon. Hou het verpakkingsmateriaal zoals plastic zakken, polystyreen of spijkers buiten het bereik van kinderen, omdat deze gevaarlijk zijn voor kinderen.

CE

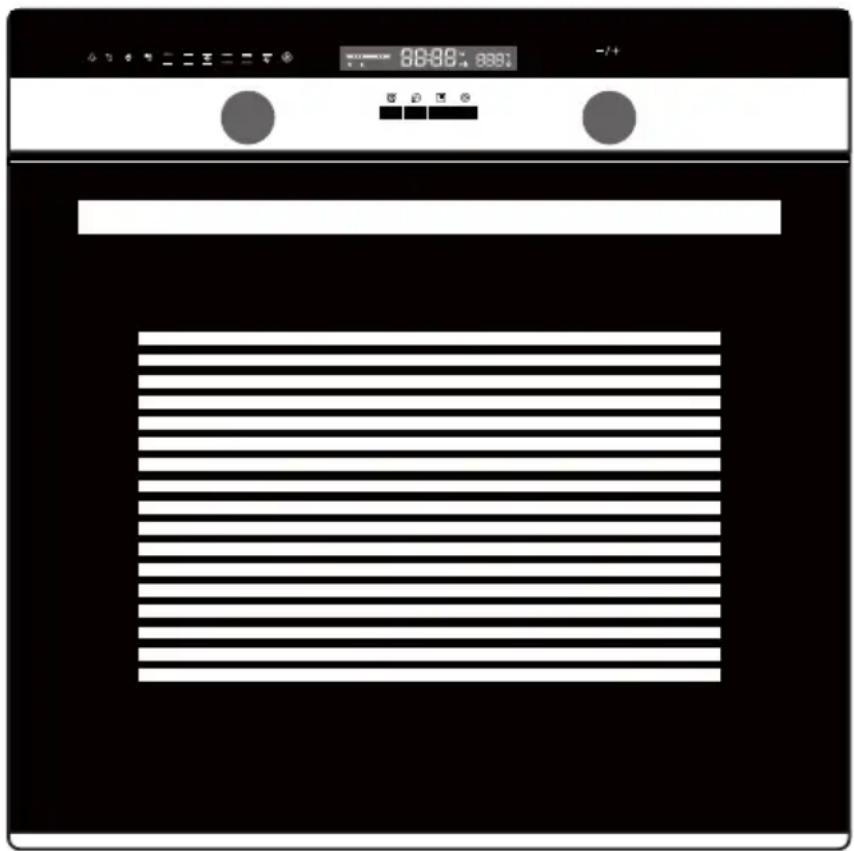

PRODUCTOMSCHRIJVING

4 3 2 3 2 3 4 88:88 888 - / + Herinneringsknop Tijdsaanduidingsknop Stopknop Startknop K 1 K 2

Symbol	Functieomschrijving
	Ovenlamp: hierdoor kan de gebruiker het kookproces blijven volgen zonder de ovendeur te hoeven openen. De ovenlamp brandt tijdens alle kookfuncties.
	Ontdooien: de circulatie van lucht op kamertemperatuur zorgt voor het sneller ontdooien van bevoren voedsel(zonder gebruik van warmte). Het is een zachte maar snelle manier om de ontdooitijd te versnellen en voor het ontdooien van kant-en-klaar gerechten en met room gevulde producten etc.
	Onderwarmte: een verborgen element in de bodem zorgt voor een warmteconcentratie aan de onderkant van het voedsel zonder dat het bruin wordt. Dit is ideaal voor langzaam kokende gerechten als stoofschotels, stoofvleesgerechten, gebak en pizza's waarbij een knapperige bodem is gewenst. De temperatuur kan worden ingesteld binnen een bereik van 60-120°C. De standaard temperatuur is 60°C.
	Boven- en onderwarmte: de boven- en onderkant werken samen om met convectie te kunnen koken. De temperatuur kan worden ingesteld binnen een bereik van 50-250°C. De standaard temperatuur is 220°C. Dit is een optionele functie die kan werken met een draaispit.
	Boven- en onderwarmte met ventilator: een combinatie van de ventilator en beide verwarmingselementen biedt een meer gelijkmatige warmte penetratie en bespaart tot 30-40% energie. Gerechten zijn lichtbruin aan de buitenkant en nog vochtig aan de binnenkant. Opmerking: Deze functie is geschikt voor het grillen of braden van grote stukken vlees bij een hogere temperatuur. De temperatuur kan worden ingesteld binnen een bereik van 50-250°C. De standaard temperatuur is 220°C.
	Grill: het binnenste grill-element schakelt aan- en uit om de temperatuur te handhaven. De temperatuur kan worden ingesteld binnen een bereik van 180-240°C. De standaard temperatuur is 210°C. Dit is een optionele functie die kan werken met een draaispit.
	Grill met bovenwarmte: de grill en de bovenwarmte werken beide tegelijk. De temperatuur kan worden ingesteld binnen een bereik van 180-240°C. De standaard temperatuur is 210°C. Dit is een optionele functie die kan werken met een draaispit.
[XGHz]	Grill met bovenwarmte en ventilator: het grill-element en de bovenwarmte werken tegelijk met de ventilator. De temperatuur kan worden ingesteld binnen een bereik van 180-240°C. De standaard temperatuur is 210°C.
[DSHY]	Convectie (hete lucht): Een element rond de convectieventilator biedt een extra bron van warmte voor de convectiestijl van koken. In de convectiestand wordt de ventilator automatisch ingeschakeld om de luchtcirculatie in de oven te verbeteren en zorgt voor een gelijkmatige warmte voor het koken. De temperatuur kan worden ingesteld binnen een bereik van 50-240°C. De standaard temperatuur is 180°C.

RICHTLIJNEN GEBRUIK

1. Klok instellen

Na het aansluiten van het apparaat aan het electriciteitsnet geeft de display 0:00 aan.

1> Druk op"", de weergave van de uren gaat knipperen.
2> Draai aan de "K2" knop om de weergave van de uren aan te passen, de in te geven tijd moet tussen 0-23 zijn.
3> Druk op "", de weergave van de minuten gaat knipperen.
4> Draai aan de "K2" knop om de instelling van de minuten aan te passen, de in te geven tijd moet tussen 0-59 zijn.
5>Druk op "💡" om het instellen van de klok te beeindigen. ":" knippert en de tijd licht op. Opmerking: dit is een 24-uurs klok. Als de klok niet wordt ingesteld nadat het apparaat is aangezet, verschijnt er "0:00" in de display.

2. Functie-instelling

1> Draai aan de " K1 " knop om de gewenste kookfunctie te selecteren. Het betreffende indicatorlampje gaat branden.
2> Draai aan de " K2 " knop om de temperatuur te wijzigen.
3> Druk op de " ▶ " knop om het beginnen met koken te bevestigen.
4> Als stap 2 wordt overgeslagen, op " Ⓑ " drukken om het koken te laten beginnen en de standaard tijd is 9 uren. De standaard temperatuur verschijnt in het LED-display.

OPMERKING:

1>De stapgrootte voor de aanpassingstijd van de functieknop is als volgt:

0-0:30 minuten: met stappen van 1 minuut

0:30-9:00 uur : met stappen van 5 minuten

2>De stapgrootte voor de aanpassing van de temperatuur is 5°C, en voor de grill-functie is 30°C.
3>Draai aan de "K1" knop om de kooktijd aan te passen als het koken begint. Druk vervolgens op " ▶ " om te beginnen met koken.

Als " ▶ " niet binnen 3 seconden wordt ingedruk, gaat de oven terug naar de eerder ingestelde tijd om door te gaan met koken.

4>Draai aan de "K2 " knop om de temperatuur aan te passen als het koken begint. De bijbehorende pictogram gaat branden. Druk vervolgens op " ▶" om te starten met het koken. Als "▶" niet binnen 3 seconden wordt ingedrukt, gaat de oven terug naar de eerste ingestelde temperatuur om door te gaan met koken.

3. Lampinstelling

1> Draai aan de "K1" knop om de gewenste functie te kiezen, het bijbehorende pictogram gaat branden.
2> Druk op de "▶" knop om te beginnen met koken. De lamp pictogram"-☐-" gaat branden, " : " gaat knipperen.

4. Controle functie

Tijdens de volgende instellingen kunt u gebruik maken van een onderzoeksfunctie en na 3 seconden terugkeren naar de huidige werkende instelling.

1> Druk tijdens het kookproces, als de wekker was ingesteld, op de " 🔍 " knop om de huidige tijd te zien. Als de herinneringsfunctie was ingesteld, druk op " 🔍 " knop om de herinneringstijd te zien.
2> Tijdens de herinneringsstand, als de wekker was ingesteld, op de " 🔒 " knop drukken om de huidige tijd te zien.
3> In de stand dat de klok wordt getoond, als de reserveringsfunctie was ingesteld, op de " [IMAGE] " knop drukken om de gereserveerde tijd te zien.

5. Kinderslot functie

Vergrendelen: druk tegelijk op "▶" en "■" gedurende 3 seconden, er klinkt een lange "pieptoon" wat aangeeft dat het kinderslot erop zit en "◀" gaat branden.

Ontgrendelen: druk tegelijk op "▶" en "■" gedurende 3 seconden, er klinkt een lange "pieptoon" wat aangeeft dat het kinderslot weer ontgrendeld is.

Opmerking: Als je tijdens het koken wilt stoppen, druk de stopknop dan snel in. De stopknop hoeft niet langdurig te worden ingedrukt.

6. Herinneringsfunctie

Deze functie helpt u eraan te herinneren om met koken te beginnen binnen een bepaalde tijd van 0:01 tot 9:59. De herinneringsfunctie kan alleen worden ingesteld als de oven in de standby-stand is en de klok is ingesteld. Volg de instructies hieronder om de herinneringsfunctie in te stellen:

1> Druk op de herinneringsknop "☐";
2> Draai aan de " K2 " knop om het uur van de herinneringstijd in te stellen (tijd tussen 0-9).
3> Druk weer op de herinneringsknop " ☎";
4> Draai aan de "K2" knop om de minuten van de herinneringstijd in te stellen (tijd tussen 0-59).
5> Druk op de " ▶" knop om de instelling te bevestigen (tijd telt af).

Opmerking: Nadat de ingestelde tijd is afgelopen gaat de zoemer van de oven 10 keer.

U kunt de herinneringsfunctie uitzetten tijdens het instellen door op de " [1] " knop te drukken. Nadat de herinneringsfunctie is ingesteld kunt u het uitzetten door twee keer op de " [1] " knop te drukken.

7. Start/Pauze/Annuleerfunctie

1> Als de kooktijd is ingesteld, drukt u op "▶" om de bereiding te starten. Als het kookprogramma wordt gepauzeerd, drukt u op "▶" om het koken te hervatten.
2> Druk tijdens het kookproces één keer op "☐" om het koken te pauzeren. Druk twee keer op "☐" om het kookproces geheel te annuleren.

8. Energiebesparingsfunctie

1> Tijdens de wacht- en herinneringsstand drukt u op " ▶ " gedurende 3 seconden, de LED-display gaat uit en komt in een energiebesparende stand.
2> Als er in de wachtstand geen bewerkingen zijn binnen 10 minuten, gaat de LED-display uit en komt in de energiebesparende stand.
3> Als u tijdens de energiebesparende stand op een willekeurige toets drukt of aan een knop draait gaat het apparaat weer uit de energiebesparende stand.

9. Reserveringsfunctie

1> Om de reserveringsfunctie te gebruiken moet de klok vooraf worden ingesteld. Door het instellen van de klok moet de gereserveerde tijd worden ingesteld wanneer de oven begint met koken.

a>Druk op de reserveringsfunctieknop " ☐".

b>Draai aan knop "K2" om de gereserveerde tijd in uren in te stellen. Tijd tussen 0-23.

c>Druk weer op de reserveringsfunctieknop " 🔒".

d>Draai aan knop "K2" om de gereserveerde tijd in minuten in te stellen. Tijd tussen 0-59, maar druk deze keer niet op de klok. Draait vervolgens aan knop "K1" om de gewenste functie te kiezen.

2> Druk de "▶" knop om de kooktijd en de temperatuur in te stellen. Draai vervolgens de "K1" knop om de tijd aan te passen en "K2" om de temperatuur aan te passen.
3> Druk op " Ⓐ" knop om de kookinstelling te voltooien en de klok verschijnt op de display met een continue brandend reserveringsteken "☒". Er zijn geen andere functietekens zichtbaar. De gereserveerde tijd kan worden gecontroleerd door op de "☐" knop te drukken, na 3 seconden toont de display de klok weer.
4> Op het gereserveerde tijdstip begint het kookprogramma automatisch na een zoemend geluid. Het reserveringsteken "☒" gaat uit en de andere functietoetsen functioneren weer zoals normaal.

Opmerking:

1. De lamp, het ontdooien en de sonde kunnen niet worden gereserveerd.
2. Tijdens de reserveringsstand één keer op de annuleerknop drukken en de tijd en de temperatuur van het reserveringsmenu wordt getoond terwijl het menu pictogram constant oplicht. Druk opnieuw en de display geeft de klok weer in beeld of druk op de startknop om terug te keren naar de gereserveerde stand.
3. De herinneringsfunctie werkt niet tijdens de reserveringsstand.

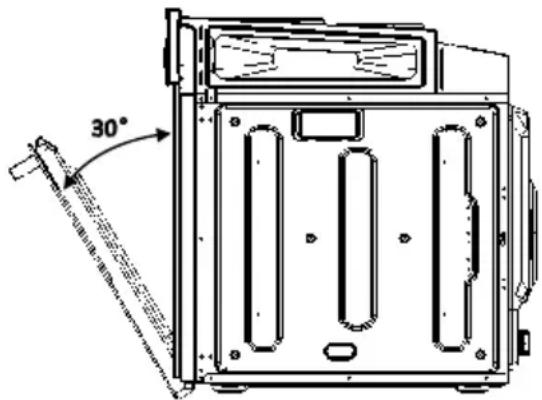

10. Zacht sluitende deur (optioneel)

Wanneer u de deur opent onder een hoek van >30^ , kan de deur onder elke hoek worden gestopt. Wanneer u de deur opent onder een hoek van ≤30^ zal de deur langzaam sluiten door de invloed van de demper. Gelieve de deur niet krachtig te sluiten.

30°

11. Opmerking

1> De ovenlamp is tijdens alle functies aan.
2> Als het kookprogramma eenmaal is ingesteld en de " ▶" knop is niet binnen 5 minuten ingedrukt, wordt de huidige tijd getoond of draait naar de wachtstand. De instelling wordt geannuleerd.
3> De zoemer klinkt als effectief wordt gedrukt, als er niet effectief wordt gedrukt volgt geen reactie.
4> De zoemer klinkt 5 keer om u eraan te herinneren dat het kookprogramma is afgelopen.

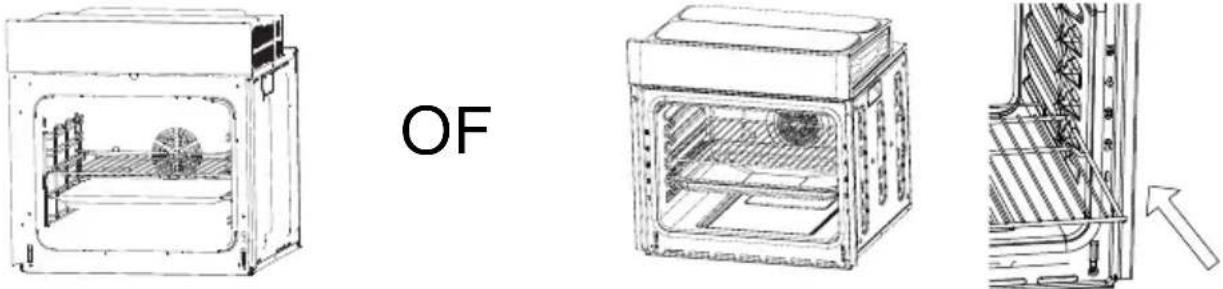

ACCESSOIRES

Draadroosters: voor grillgerechten, taartvorm en voorwerpen om te braden en te grillen.

Inschuifrooster: Deze inschuifroosters aan de linker- en rechterkant van de oven kunnen worden verwijderd voor reiniging van de ovenwanden (alleen bij bepaalde modellen).

Braadslede: voor het koken van grote hoeveelheden voedsel zoals vochtig gebak, taarten, diepvriesproducten etc. of voor het opvangen van vet, gemorste resten en vleessappen.

Uitschuifbare glijrails: sommige modellen hebben uitschuifbare glijrails om het gebruik van de oven te vergemakkelijken.

Deze uitschuifbare glijrails kunnen gedemonteerd worden om ze schoon te maken door de schroeven waar ze mee vastzitten los te draaien (alleen bij bepaalde modellen).

Om ervoor te zorgen dat de roosters veilig te gebruiken zijn is het belangrijk dat ze op de juiste wijze tussen de rails aan de zijkanten worden geplaatst. De roosters en de braadslede kunnen alleen worden geplaatst tussen de eerste en de vijfde zijrichel. De roosters moeten in de juiste richting worden gebruikt. Dit zorgt ervoor dat tijdens het voorzichtig verwijderen van het rooster of de braadslede het warme eten niet gaat schuiven.

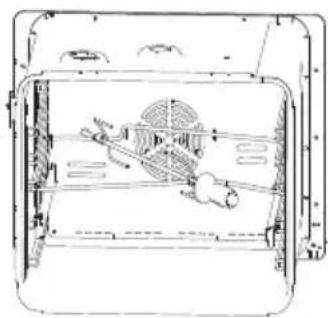

GEBRUIK VAN DRAAISPIT ACESSOIRES

Het draaispit werkt in combinatie met het grill-element om het voedsel gelijkmatig te verwarmen. Tegelijkertijd waarborgt het de voedingswaarde van het voedsel.

Voor de vervanging gaat u als volgt te werk:

1> Trek de stekker uit het stopcontact of schakel de zekering uit.
2> Schroef het afdekglas eraf door het linksom te draaien (let op, het kan wat stroef gaan) en vervang de gloeilamp door een nieuw exemplaar van hetzelfde type.
3> Schroef het afdekglas weer terug op zijn plaats.

LET OP: gebruik alleen 25-40W/220V-240V, T300°C halogeen lampen.

1. Plaats de oven in de uitsparing van de kast
2. Open de ovendeur.
3. Bevestig de oven aan het keukenblok met de twee afstandhouders "A" die in de openingen passen van de ovenombouw en bevestig de twee schroeven "B".

Wanneer het koken klaar is of in de pauzestand of in de wachtstand is, als de temperatuur in het midden van de oven hoger is dan 75 graden, zal de ventilator gedurende 15 minuten blijven werken. Wanneer de temperatuur in het midden van de oven lager is dan 75 graden, zal de ventilator op voorhand stoppen.

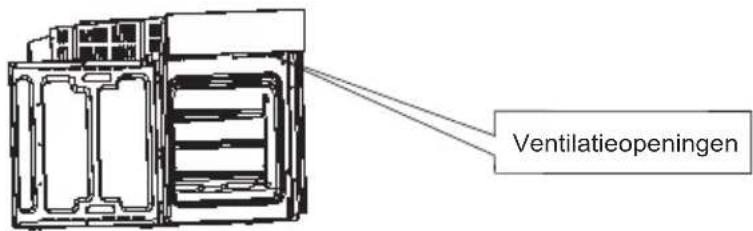

Ventilatieopeningen

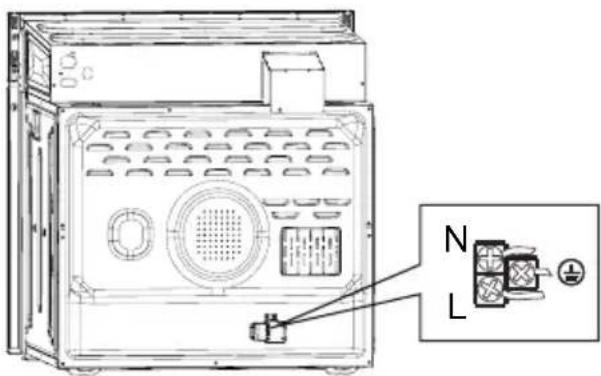

AANSLUITING VAN DE OVEN

1. Alleen plus-afwijkingen zijn toelaatbaar voor alle maten.

2. De behuizing bevat niet de de schakelaar of het stopcontact.

OPMERKING: Het aantal meegeleverde accessoires is afhankelijk van het specifiek gekochte apparaat.

REINIGING EN ONDERHOUD

■ Hou het apparaat schoon voor de juiste uitstraling en de betrouwbaarheid. Het moderne design van het apparaat beperkt het onderhoud tot een minimum. De onderdelen van het apparaat die met het voedsel in aanraking komen moeten regelmatig worden gereinigd.
■ Voordat er onderhoud of een reiniging plaatsvindt eerst de stekker eruit halen.
■ Zet alle instellingen in de UIT-stand.
■Wacht tot de binnenkant van het apparaat niet meer heet, maar enigszins warm is. Het reinigen is dan makkelijker dan wanneer het apparaat nog heet is.
■ Reinig het oppervlak van het apparaat met een vochtige doek, zachte borstel of een zachte spons en droog het vervolgens af. In geval van hardnekkig vuil warm water gebruiken met een niet-schurend reinigingsmiddel.
■Voor het reinigen van het glas van de ovendeur geen schurende reinigingsmiddelen of scherpe metalen schrapers gebruiken. Deze kunnen krassen op het oppervlak veroorzaken of kunnen leiden tot beschadiging van het glas.
■ Zure stoffen (citroensap, azijn) nooit op roestvrijstalen onderdelen laten zitten.
- Gebruik geen hogedrukreiniger om het apparaat te reinigen. De bakpannen mogen in een mild reinigingsmiddel worden gewassen.

Dit apparaat is gekenmerkt in overeenstemming met de Europese Richtlijnen 2012/19/EU voor Elektrisch en Elektronisch Afval (WEEE). Door ervoor te zorgen dat dit apparaat op de juiste wijze wordt verwijderd helpt u mee om mogelijke schade aan het milieu en de menselijke gezondheid te voorkomen, welke anders mogelijk veroorzaakt had kunnen worden als het niet op de juiste manier zou worden verwijderd.

Het symbool op dit product geeft aan dat het niet als gewoon huishoudelijk afval mag worden behandeld. Het moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht.

Afvalverwerking dient te worden afgehandeld overeenkomstig de lokale milieuwetgeving voor afvalverwerking. Neem voor meer informatie over de recycling en afvalverwerking van dit product contact op met uw lokale afvalverwerking, uw gemeente of de winkel waar u het heeft aangeschaft.

Het apparaat kan gebruikt worden op de frequenties 50 en 60 Herz.

Installatie-instructies van de afwerking van de omlijsting van de ovendeur en de montagebeugel van het draaimechanisme van de ovendeur

Voorbereiding voor demontage

De meeste van de gereedschappen die u nodig zou kunnen hebben worden hieronder weergegeven. Sommige gereedschappen zijn optioneel.

Schroevendraaiers: Platte schroevendraaier Kruiskopschroevendraaier Dopsleutel schroevendraaier Verstelbare moersleutel Combinatietang Elektricien Kniptang

Demontage van onderdelen

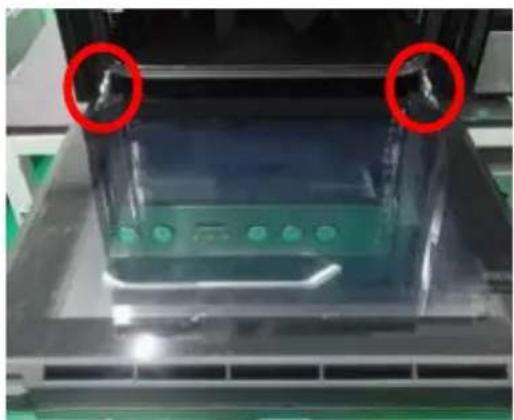

Stap 2: Trek de scharniervergrendeling aan beide scharnieren naar voren, totdat ze stoppen.

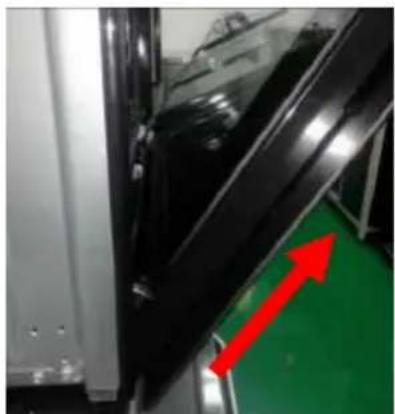

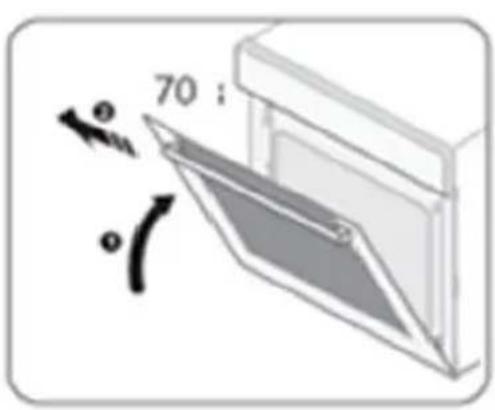

Stap 3: Breng de deur omhoog zodat het in een hoek van 30° staat vanaf de voorzijde van de oven. Houd de deur vast met aan elke kant een hand. Til de deur omhoog en maak het los van de oven.

70 :

Waarschuwing: trek de deur niet met geweld open en voorkom glasbreuk tijdens het ontmantelingsproces.

Waarschuwing: De scharnierveren kunnen los komen, dit zou persoonlijk letsel kunnen veroorzaken.

Waarschuwing: til of draag de ovendeur niet aan het handvat.

Demontage van de onderdelen van de ovendeur

Stap 1: Demonteer de deur van de oven, leg het dan horizontaal op de bank, zie 2.1.

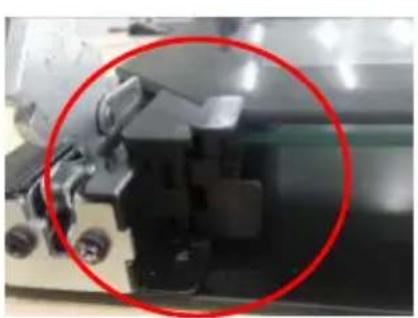

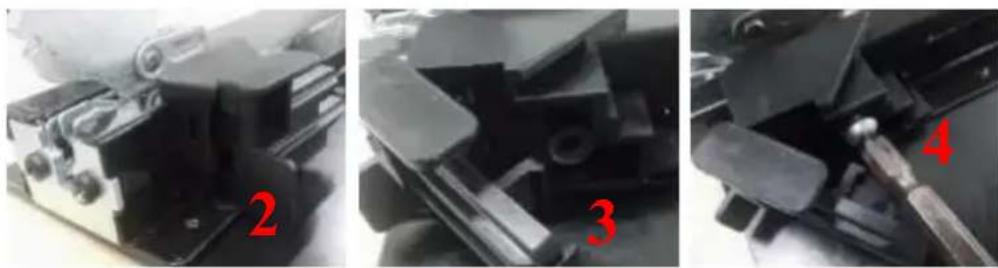

Stap 2: Open de montagebeugel van het draaimechanisme van de ovendeur, zie de actie in de volgende afbeelding.

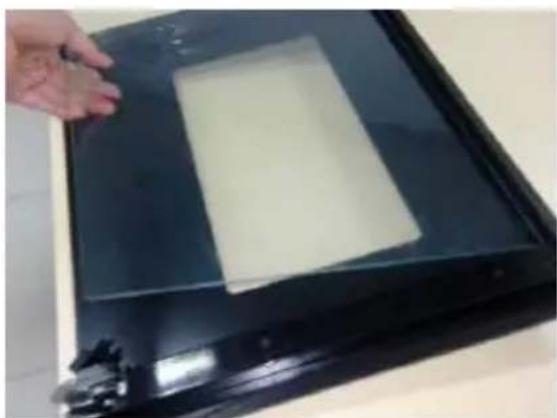

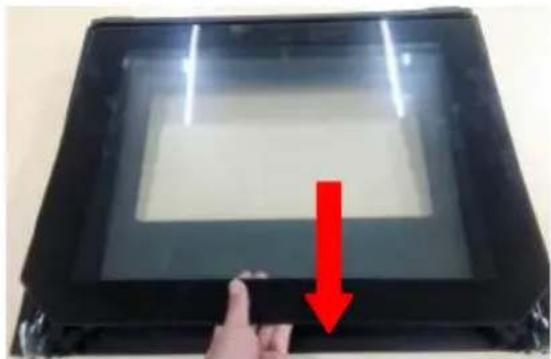

Stap 3: Til de buitenste glasplaat op van de deur en trek hem eruit, neem dan op dezelfde wijze de middelste glasplaat uit de ovendeur.

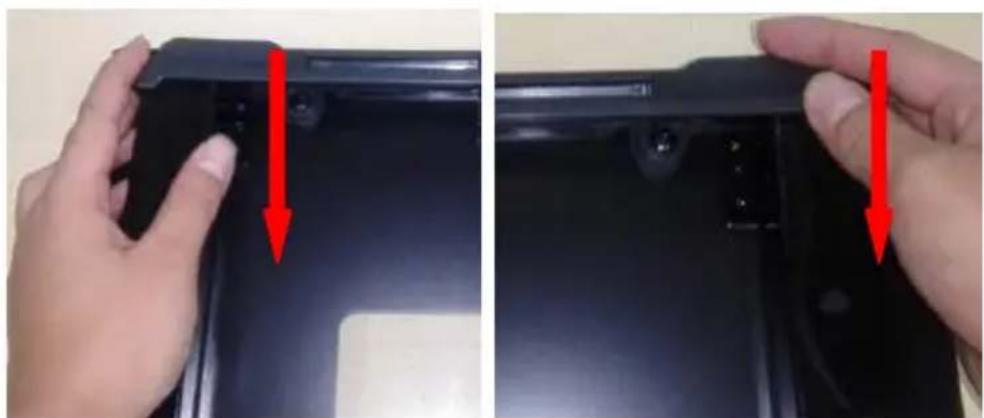

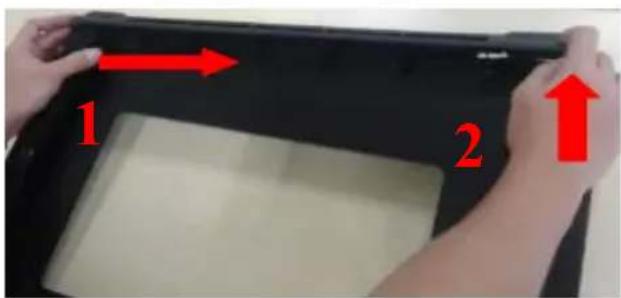

Stap 4: Gebruik één hand om de omlijsting van de ovendeur naar het midden te drukken (1) en til het deksel op met de andere hand (2).

1 2

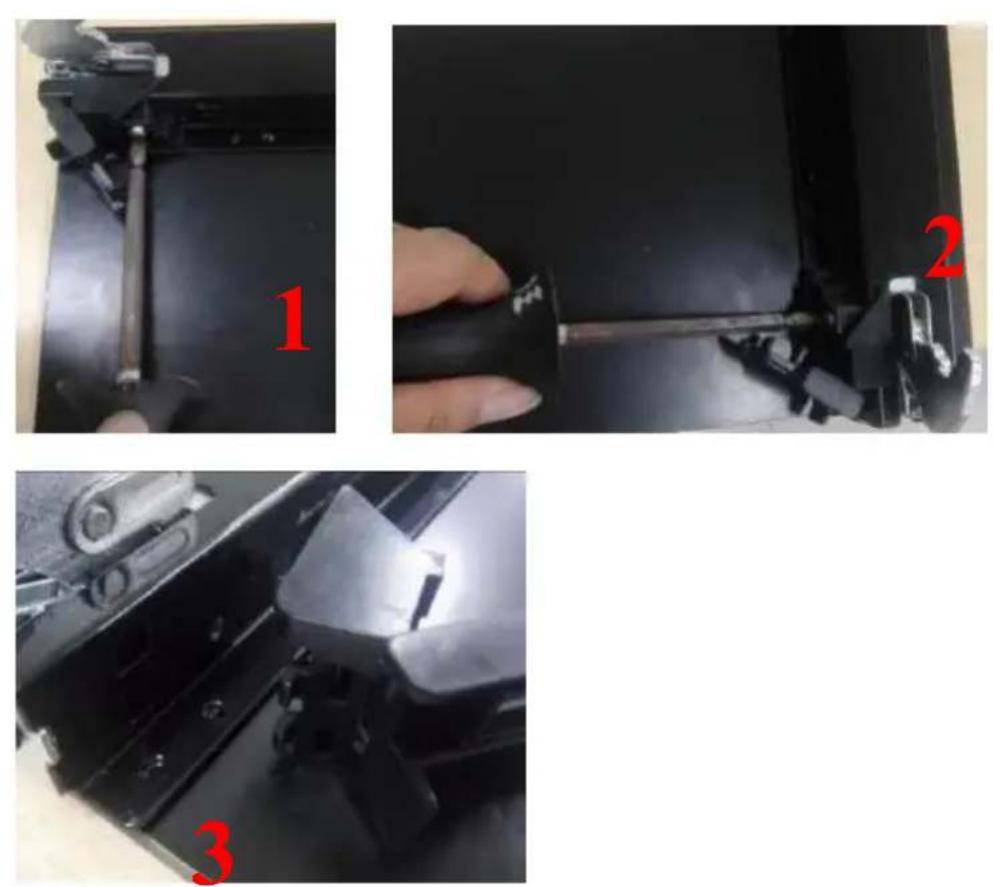

Stap 5: Pak de schroevendraaier om het draaimechanisme (1.2) uit elkaar te halen, haal het vervolgens uit de montagebeugel.

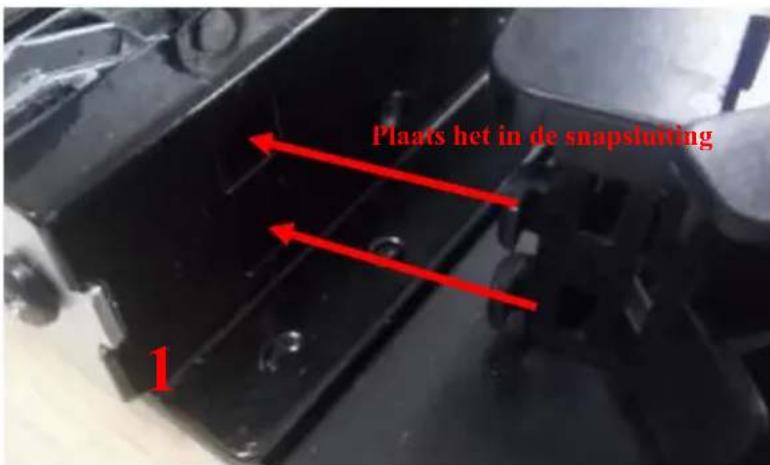

Stap 6: Wijzig het nieuwe onderdeel van het draaimechanisme en plaats deze in de snapsluiting, bevestig het daarna met de schroef ST3.9 *12F.

Plaats het in de snapsluiting 1

Stap 7: Monteer het nieuwe afdekkapje van de deuromlijsting op de beugel en zorg ervoor dat het stabiel zal zijn.

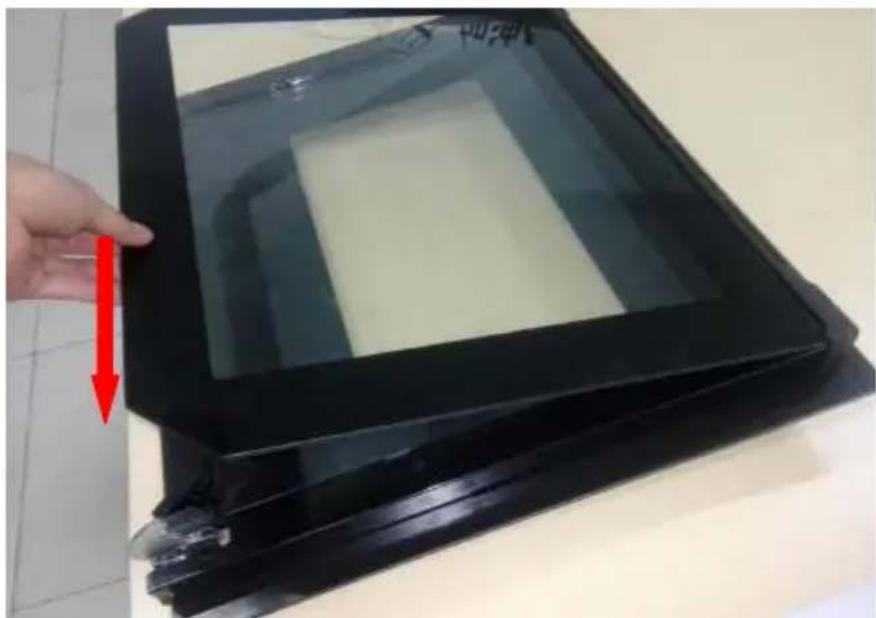

Stap 8: Monteer de middelste glasplaat van de deur en let erop dat het op het tweede niveau van de deuromlijsting wordt geplaatst bij een ovendeur met 3 glasplaten en bij een ovendeur met 4 glasplaten dient er nog een andere glasplaat in het midden te worden geplaatst op het eerste niveau.

tweede niveau eerste niveau tweede niveau eerste niveau

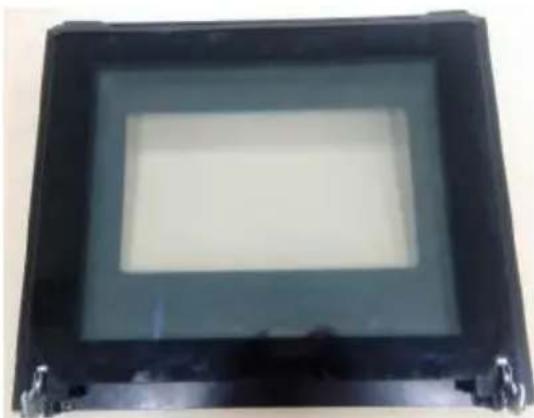

Stap 9: Monteer de buitenste glasplaat en de vervangingsklus is geklaard.

1. Deze garantiebepalingen gelden uitsluitend voor de oorspronkelijke koper en voor huishoudelijk gebruik van het apparaat in Nederland. Bij doorverkoop van gebruiker aan gebruiker vervalt de garantie.
2. De garantie geldt slechts indien, bij eventueel beroep op de garantiebepalingen, dit garantiebewijs wordt getoond, samen met de originele aankoopnota.
3. Geen garantie zal van toepassing zijn op gebreken, veroorzaakt door beschadigingen, ruwe of onoordeelkundige behandeling, nalatigheid van de gebruiker, het gebruik van het apparaat op een onjuiste spanning, of gebruik voor een ander doel dan waarvoor het geleverd werd. Er kan ook geen beroep op de garantie gedaan worden als het typeplaatje met serienummer is veranderd of verwijderd en wanneer door ondeskundigen aan het apparaat is gewerkt.
4. Buiten garantie vallen: glas, gloeilampen, kunststof onderdelen of accessoires, draadmanden en/of separatie schotten, lak- en/of emaille beschadigingen.
5. De garantie vangt aan op de dag van plaatsing en houdt in: Twee jaar garantie op het gehele koel-vriesmeubel en de elektrische apparatuur zoals thermostaat, thermische beveiliging, relais, ventilator, transformator, schakelaar enz, met uitzondering van de onder 4 genoemde onderdelen.
6. De garantie omvat uitsluitend het vervangen van defecte of beschadigde onderdelen voor zover wij ons volgens deze garantiebepalingen verantwoordelijk hebben gesteld.
7. Voorrijdkosten, arbeidsloon, transport- en/of verpakkingskosten, alsmede het transportrisico (voor apparaten die slechts in onze eigen werkplaats gerepareerd kunnen worden) worden niet door de garantie gedekt en zijn voor rekening van de gebruiker. Zie ook onze 'servicebepalingen' waarin o.a. de berekening van de voorrijdkosten en het arbeidsloon worden omschreven. NB: Reparatiekosten moeten direct voldaan worden. Indien facturering van de monteurskosten wordt verlangd, zullen deze worden verhoogd met een bepaald bedrag aan administratiekosten.
8. Wij zijn niet verantwoordelijk voor werkzaamheden of reparatiekosten, niet in onze opdracht door derden uitgevoerd en evenmin voor kosten of gevolgen, hoe dan ook, direct of indirect uit een storing, gebrek of onoordeelkundig gebruik van het apparaat voortvloeiend.
9. Vervanging van onderdelen verlengt de garantietermijn niet.

FRILEC SERVICEBEPALINGEN

1. Beschadigde apparaten bij ontvangst niet in gebruik nemen maar direct melden bij uw leverancier. Eventuele terugname van beschadigde, gebruikte apparaten is niet mogelijk.
2. De eerste 24 maanden na aankoopdatum wordt voor serviceverlening ten aanzien van gevallen, welke onder deze garantiebepalingen ressorteren, niets in rekening gebracht.
3. Vanaf twee jaar na de aankoopdatum worden in rekening gebracht:

a. de voorrijdkosten
b. het arbeidsloon
c. alle vervangen onderdelen.

1. Bij klantenbezoek dienen alle kosten en gebruikte materialen à contant te worden voldaan met inachtname van het onder de punten 2-4 van de servicebepalingen genoemde, ongeacht de aard der werkzaamheden.

2. Eventuele toezending van onderdelen geschiedt onder rembours.

Voor service:

Frilec www.domest.nl – zie service

Tel. [phone]

Fax. [phone]

E-mail: [e-mail]

Naam/adres/woonplaats koper:

Importeur: DOMEST import - export B.V.

J.F. Kennedylaan 101b NL - 7001 CZ Doetinchem

Tel. 0314 - 362244 Fax 0314 - 378232 E-mail: [e-mail]

FRIZEC

HAMBURG 7070 EBE
