Producttype	Inbouw kookplaat
Merk	Vestel
Model	GKSC ZKB60X
Kookzones	4
Verwarmingstechnologie	Stralingsverwarming
Kookzone 1	Ø 14,5 cm, 192 Wh/kg
Kookzone 2	Ø 14,5 cm, 192 Wh/kg
Kookzone 3	15,5 x 26,0 cm, 190 Wh/kg
Kookzone 4	Ø 18,0 cm, 191 Wh/kg
Gemiddeld energieverbruik	191,3 Wh/kg
Afmetingen (B x D x H)	ca. 590 x 520 x 40 mm
Uitsnijdmaat (B x D)	minimaal 560 x 490 mm
Spanning	230 V
Frequentie	50 Hz
Energie-efficiëntieklasse	Niet opgegeven
Installatie	Alleen door een bevoegde technicus
Reiniging	Geen agressieve of schurende schoonmaakmiddelen, geen stoomreinigers
Veiligheid	Kinderbeveiliging: niet gespecificeerd, maar waarschuwing voor hete oppervlakken; automatische uitschakeling bij oververhitting
Onderdelen	Alleen originele onderdelen gebruiken
Reparatie	Alleen door de bevoegde klantendienst
Verwijdering	Gescheiden van huishoudelijk afval, milieuvriendelijk

Veelgestelde vragen - GKSC ZKB60X VESTEL

Hoe installeer ik de Vestel GKSC ZKB60X kookplaat correct?

De installatie moet worden uitgevoerd door een bevoegde technicus. De uitsnijding in het werkblad moet minimaal 560 x 490 mm zijn. De kookplaat wordt bevestigd met afdichtband en beugels. Let op dat de minimale afstand tot brandbare materialen wordt aangehouden.

Welke kookzones heeft het model GKSC ZKB60X?

De kookplaat heeft 4 kookzones met stralingsverwarming. Twee zones hebben een diameter van 14,5 cm, één zone is ovaal (15,5 x 26,0 cm) en één zone heeft een diameter van 18,0 cm.

Hoe hoog is het energieverbruik van de kookplaat?

Het gemiddelde energieverbruik is 191,3 Wh/kg. De afzonderlijke zones verbruiken tussen 190 en 192 Wh/kg. Gebruik vlak, passend kookgerei met deksel om energie te besparen.

Mag de kookplaat door kinderen worden gebruikt?

Het apparaat kan door kinderen vanaf 8 jaar onder toezicht worden gebruikt. Kinderen onder 8 jaar moeten uit de buurt worden gehouden, omdat de oppervlakken heet worden. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Waar moet ik op letten bij het eerste inschakelen?

Bij het eerste inschakelen kan geur en rook optreden - dat is normaal. Ventileer de ruimte goed. Bij glaskeramische kookplaten kan kortstondig stoom aan de randen optreden.

Hoe reinig ik de kookplaat correct?

Gebruik geen agressieve of schurende schoonmaakmiddelen en geen metalen schrapers, omdat deze het oppervlak kunnen krassen. Gebruik geen stoomreinigers. Reinig de kookplaat pas als deze is afgekoeld.

Wat te doen bij een vetbrand op de kookplaat?

Nooit met water blussen! Schakel het apparaat uit en bedek de vlam met een deksel of een blusdeken. Laat vet nooit onbeheerd achter.

Welke veiligheidsmaatregelen moeten bij het koken worden genomen?

Plaats pannen altijd in het midden van de kookzone en draai de handgrepen opzij. Houd brandbare materialen uit de buurt. Schakel het apparaat na gebruik uit. Bij scheuren in het oppervlak onmiddellijk de stekker uit het stopcontact halen.

Kan ik de kookplaat met een externe timer bedienen?

Nee, het apparaat is niet ontworpen voor bediening door externe timers of een apart afstandsbedieningssysteem.

Waar vind ik onderdelen en reparatieservice?

Gebruik altijd originele onderdelen en neem bij reparaties alleen contact op met de bevoegde klantendienst. Zo blijven veiligheid en functionaliteit gewaarborgd.

GEBRUIKSAANWIJZING GKSC ZKB60X VESTEL

NL Ingebouwde kookplaat/ Gebruikershandleiding

Wij zien het als ons doel om kwaliteitsproducten te bieden die uw verwachtingen overstijgen. Daarom bieden wij u producten aan die zorgvuldig zijn gefabriceerd in moderne faciliteiten en vooral zijn getest op kwaliteit.

Deze handleiding is samengesteld om u te helpen bij het gebruik van uw apparaat, dat is gefabriceerd met de nieuwste technologieën, met vertrouwen en maximale doeltreffendheid. Lees deze handleiding goed, voordat u uw apparaat gebruikt. Er staat basisinformatie in voor goede en veilige installatie, onderhoud en gebruik. Neem contact op met een erkende serviceafdeling bij u in de buurt voor de plaatsing van uw product.

Inhoud

1- Introductie en afmetingen van het product
2- Waarschuwingen
3- Voorbereiding voor installatie en gebruik
4- De oven gebruiken
5- Uw product reinigen en onderhouden
6- Service en transport

Algemene veiligheidswaarschuwingen

- Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met een verminderde fysieke, gevoelsmatige en mentale vaardigheden of een gebrek aan ervaring en kennis als ze onder toezicht staan of instructies krijgen met betrekking tot het veilige gebruik van het apparaat en de betrokken risico's. Kinderen mogen niet met het apparaat spelen. Kinderen mogen zonder toezicht het apparaat niet schoonmaken of onderhoudswerken uitvoeren.

- WAARSCHUWING: Het apparaat en zijn toegankelijke onderdelen worden tijdens gebruik heet. Zorg ervoor geen verwarmingselementen aan te raken. Kinderen jonger dan 8 jaar moeten uit de buurt worden gehouden, tenzij ze onder voortdurend toezicht staan.

- WAARSCHUWING: Brandgevaar: bewaar geen voorwerpen op de kookoppervlakken.

- WAARSCHUWING: Als de oppervlakte gebarsten is, moet u het apparaat uitschakelen om het risico op elektrische schokken te vermijden.

- Het apparaat is niet bedoeld te worden gebruikt met een externe timer of afzonderlijk afstandsbedieningsysteem.

- Het apparaat wordt tijdens gebruik heet. Zorg ervoor geen verwarmingselementen in de oven aan te raken.

- Tijdens het gebruik kunnen handvaten die men tijdens het normale gebruik kort vast neemt warm worden.

- Gebruik geen harde schurende schoonmaakmiddelen of scherpe metalen schrapers om de het glas en andere oppervlakten van de ovendeur schoon te maken. Deze kunnen namelijk krassen nalaten op de oppervlakte en dit kan leiden tot het barsten van het glas of schade aan de afwerking.

- Gebruik geen stoomreinigers om het apparaat schoon te maken.

- WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voor u de lamp vervangt om het risico op elektrische schokken te vermijden.

- LET OP: Toegankelijke delen kunnen tijdens het koken of grillen heet zijn. Jonge kinderen moeten uit de buurt gehouden worden.

• Uw apparaat werd geproduceerd conform de toepasselijke lokale en internationale normen en voorschriften.
• De onderhouds- en reparatiewerkzaamheden mogen uitsluitend door geautoriseerd onderhoudspersoneel worden uitgevoerd. Installatie- en onderhoudswerk dat door onerkende monteurs wordt uitgevoerd kan u in gevaar brengen. Het is gevaarlijk de specificaties van het apparaat te wijzigen of te veranderen.
• Voor de installatie moet u ervoor zorgen dat de lokale distributievoorwaarden (aard van het gas en gasdruk of elektrische spanning en frequentie) en de vereisten van het apparaat compatibel zijn. De vereisten voor dit apparaat staan vermeld op het label.
• LET OP: Dit apparaat is uitsluitend bedoeld voor de bereiding van etenswaren en voor huishoudelijk gebruik. Het mag niet worden gebruikt voor andere doeleinden of in een andere toepassing, zoals voor niet-huishoudelijk gebruik, in een commerciële omgeving of om een ruimte op te warmen.
• Probeer het apparaat niet aan het handvat op te tillen noch te verplaatsen.
• Alle mogelijke veiligheidsmaatregelen werden genomen om uw veiligheid te garanderen. Aangezien het glas kan breken, moet u voorzichtig zijn tijdens het schoonmaken om krassen te vermijden. Zorg dat u niet met accessoires op het glas slaat of klopt.

-Zorg ervoor dat het netsnoer niet klem komt te zitten tijdens de installatie. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.
- Wanneer de ovendeur open is, mogen kinderen niet op de ovendeur klimmen of zitten.

Waarschuwingen bij de installatie

• U mag het apparaat niet gebruiken voor de installatie volledig uitgevoerd is.
• Het apparaat moet worden gemonteerd en in werking gesteld door een geautoriseerde monteur. De fabrikant is niet verantwoordelijk voor eventuele schade die kunnen worden veroorzaakt door de defecte plaatsing en installatie door niet-geautoriseerde personen.
• Controleer bij het uitpakken van het apparaat dat het tijdens het transport geen schade heeft opgelopen. Neem in geval van twijfel het apparaat niet in gebruik en neem contact met uw leverancier of een erkende onderhoudsdienst. De materialen van de verpakking (nylon, nietjes, polystyreen, ... etc.) kunnen schadelijk zijn voor kinderen. Ze moeten dan ook onmiddellijk verzameld en verwijderd worden.
• Bescherm het apparaat tegen atmosferische invloeden. Stel het niet bloot aan de zon, regen, sneeuw, enz.
• De omliggende materialen van het apparaat (kast) moeten een temperatuur van minimaal 100°C kunnen weerstaan.

Tijdens het gebruik

• Als u de oven de eerste maal inschakelt, kunnen de isolatiematerialen en de verwarmingselementen een bepaalde geur veroorzaken. Om die reden moet u de oven voor de ingebruikname gedurende 45 minuten bij maximumtemperatuur laten werken. U moet de omgeving waarin het product wordt geïnstalleerd moet gelijktijdig ook correct worden geventileerd.
• Tijdens het gebruik worden de interne en externe oppervlakten van de oven heet. Wanneer u de ovendeur opent, moet u een stap terugnemen om de hete stoom te vermijden die uit de oven komt. Er bestaat gevaar voor brandwonden.
• Plaats geen ontvlambaar of brandbaar materiaal in of in de buurt van het apparaat als het in werking is.
• Gebruik altijd keukenhandschoenen om etenswaren te verwijderen uit of te verplaatsen in de oven.
• Blijf in de buurt van het fornuis wanneer u met vaste of vloeibare olie kookt. Deze kunnen bij oververhitting in brand vliegen. Giet nooit water op vlammen die worden veroorzaakt door olie. Dek in dergelijk geval de kook- of koekenpan af met zijn deksel om de vlam te doven en draai de brander uit.
• Indien u het apparaat voor langere tijd niet gebruik, trek dan de stekker uit het stopcontact. Houd de hoofdschakelaar voor de bediening uitgeschakeld.

Wanneer u het apparaat niet gebruikt, houdt u de gaskraan dicht.

• Let er op dat de bedieningstoetsen van het fornuis steeds op "0" (stop) staan als het fornuis niet wordt gebruikt.
• De laden hellen over wanneer ze uit de oven worden getrokken. Wees voorzichtig dat u geen hete vloeistof morst.
• Als de deur of de lade van de oven geopend is, mag u er niets op plaatsen. Dit kan het apparaat uit evenwicht brengen of de deksel breken.
• Plaats geen zware, ontvlambare of brandbare voorwerpen (zoals nylon, plastic zakken, papier, doeken....enz.) in de onderste lade. Dit omvat kookgerei met kunststof toebehoren (bijv. handvaten).
• Hang geen handdoeken, vaatdoeken of kleding aan het apparaat of de handvaten.

Tijdens reiniging en onderhoud

• Schakel altijd het apparaat uit voordat u het schoonmaakt of onderhoudt. Dit kan na het verwijderen van de stekker uit het stopcontact of de hoofdschakelaars uit te schakelen.
• Verwijder de bedieningsknoppen niet bij reiniging van het bedieningspaneel.

OM DE EFFICIENTIE EN VEILIGHEID VAN HET APPARAAT TE HANDHAVEN, RADEN WE AAN DAT U STEEDS DE ORIGINELE RESERVEONDERDELEN GEBRUIKT EN DAT U UITSLUITEND BEROEP DOET OP ONZE ERKENDE ONDERHOUDSDIENST IN GEVAL VAN NOOD.

DEEL 3: VOORBEREIDING VOOR INSTALLATIE EN GEBRUIK

Deze moderne, functionele en praktische oven, die met onderdelen en materialen van de hoogste kwaliteit is gefabriceerd, zal in alle opzichten in uw behoeftes voorzien. Zorg ervoor dat u deze handleiding leest om goede resultaten te krijgen en in de toekomst geen problemen te ondervinden. De informatie die hieronder wordt gegeven bevat regels die nodig zijn voor de goede plaatsing en onderhoudsbeurten. De regels moeten, vooral door de monteur die het apparaat zal plaatsen, goed worden gelezen.

NEEM VOOR DE INSTALLATIE VAN UW OVEN CONTACT OP MET DE ERKENDE ONDERHOUDSDIENST!

3.1. EEN PLAATS VOOR DE OVEN KIEZEN

Er zijn een aantal punten waarop moet worden gelet als u een plaats voor uw oven kiest. Zorg ervoor dat u rekening houdt met de onderstaande aanbevelingen, om problemen en gevaarlijke situaties die zich later voor zouden kunnen doen, te vermijden!

• Wanneer u een plaats voor de oven kiest, moet u erop letten dat er geen brandbare of ontvlambare materialen in de buurt zijn, zoals gordijnen, wasgoed, enz., die snel vlamvatten.
• Apparaten om de oven heen moeten zijn gemaakt van materialen die zijn bestand tegen temperaturen van 50C° hoger dan de kamertemperatuur.
  In afbeelding 1 worden vereiste veranderingen aan de keukenkastjes en de afzuigkap boven het ingebouwde combiproduct en de minimum hoogtes boven de oven weergegeven. De afzuigkap moet zich dus minimaal 65 cm boven de kookplaat bevinden. Als er geen afzuigkap is, moet er minstens 70 cm hoogte zijn.

3.2. INSTALLATIE VAN INBOUWOVEN

Plaats de oven in het kastje door deze vooruit te duwen. Indien de oven onder een kookplaat is geïnstalleerd, moet Open de ovendeur en plaats 2 schroeven in de gaten die zichde afstand tussen het aanrechtblad en de oven minimaal op het ovenframe bevinden. Draai de schroeven vast met het50 mm en de afstand tussen het aanrechtblad en het frame van het product tegen het houten oppervlak van het bedieningspaneel minimaal 25 mm zijn. kastje.

Installatie-instructies voor Schott-keramische kookplaten GK 60,1 GK SC60X, GK ESC60, GK SCZKB60X

-Schaffen een geschikte opening; de afmetingen hebben betrekking op de figuur 1 op de vorige pagina. De afstand tussen de achterrand van de kookplaat en de aangrenzende wand hangt af van het wandoppervlak. Verzekeren dat geen brandbare materialen zoals gordijnen of papier zijn in de nabijheid van de kookplaat.

Afbeelding 4

Installatie voor kookplaat kookplaat KP 60.1

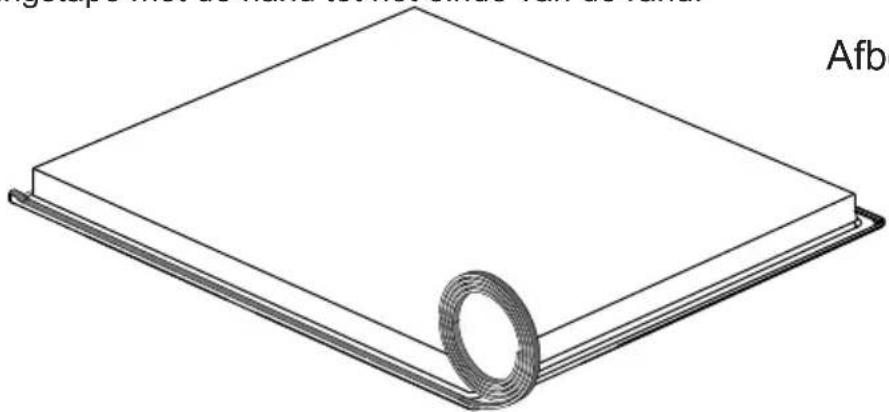

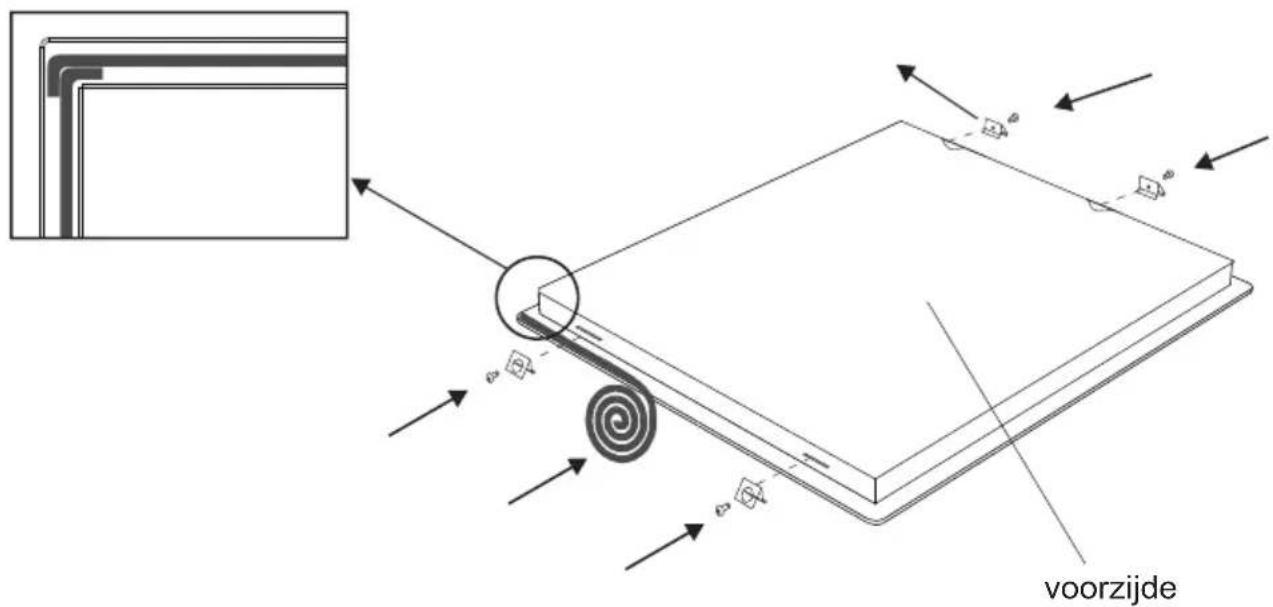

Breng de eenzijdig zelfklevende afdichtband start in een hoek van de inrichting aan de rand van de kookplaat. Zorg ervoor dat er geen ruimte tussen de afdichtstrip en de rand van de kookplaat wordt gecreëerd.

Trek de afdichtingstape met de hand tot het einde van de rand.

Bevestig de afdichtband op deze wijze aan de andere randen. Zorg ervoor dat de aansluitpunten bij de hoeken overlappen.

Plaats hem voorzichtig in de opening en zorg ervoor dat het is gecentreerd in de opening. Repareren behulp beugels en schroeven. Pas de positie van de houders, afhankelijk van de dikte van het werkblad zoals afgebeeld en draai de schroeven vast beginnen aan de voorkant onderrand.

Afbeelding 8

EHA Basic XA3	gecombineerd met	GK 60.1
		KP 60.1

EHA Multi 6AX	gecombineerd met	GKE SC60
		GKSC60X
		GKSC ZKB60X

EHA XA5	gecombineerd met	GKE SC60
		GKSC60X
		GKSC ZKB60X
Merk		VESTEL
Model		KP 60.1
Type kookplaat Elektrisch
Aantal kookzones 4
Verwarmtechnologie-1 Warmhoudplaat
Formaat-1	cm	14,5
Energieverbruik-1	Wh/kg	193,0
Verwarmtechnologie-2 Warmhoudplaat
Formaat-2	cm	14,5
Energieverbruik-2	Wh/kg	193,0
Verwarmtechnologie-3 Warmhoudplaat
Formaat-3	cm	18,0
Energieverbruik-3	Wh/kg	193,0
Verwarmtechnologie-4 Warmhoudplaat
Formaat-4	cm	18,0
Energieverbruik-4	Wh/kg	194,0
Energieverbruik van kookplaat	Wh/kg	193,3
Deze kookplaat voldoet aan EN 60350-2

Tips voor energiebesparing

Kookplaat

- Gebruik pannen met een platte bodem.

- Gebruik pannen met geschikte afmeting.

- Gebruik pannen met deksel.

- Gebruik zo min mogelijk vloeistof of vet.

- Verlaag de stand als de vloeistof begint te koken.

Merk		VESTEL
Model		GK 60.1GKSC60X - GKESC60
Type kookplaat Elektrisch
Aantal kookzones 4
Verwarmtechnologie-1 Stralingsbron
Formaat-1	cm	14,5
Energieverbruik-1	Wh/kg	192,0
Verwarmtechnologie-2 Stralingsbron
Formaat-2	cm	14,5
Energieverbruik-2	Wh/kg	192,0
Verwarmtechnologie-3 Stralingsbron
Formaat-3	cm	18,0
Energieverbruik-3	Wh/kg	192,0
Verwarmtechnologie-4 Stralingsbron
Formaat-4	cm	18,0
Energieverbruik-4	Wh/kg	192,0
Energieverbruik van kookplaat	Wh/kg	192,0
Deze kookplaat voldoet aan EN 60350-2

Tips voor energiebesparing

Kookplaat

- Gebruik pannen met een platte bodem.

- Gebruik pannen met geschikte afmeting.

- Gebruik pannen met deksel.

- Gebruik zo min mogelijk vloeistof of vet.

- Verlaag de stand als de vloeistof begint te koken.

Merk		VESTEL
Model		GKSC ZKB60X
Type kookplaat Elektrisch
Aantal kookzones 4
Verwarmtechnologie-1 Stralingsbron
Formaat-1	cm	14,5
Energieverbruik-1	Wh/kg	192,0
Verwarmtechnologie-2 Stralingsbron
Formaat-2	cm	14,5
Energieverbruik-2	Wh/kg	192,0
Verwarmtechnologie-3 Stralingsbron
Formaat-3	cm	15,5 x 26,0
Energieverbruik-3	Wh/kg	190,0
Verwarmtechnologie-4 Stralingsbron
Formaat-4	cm	18,0
Energieverbruik-4	Wh/kg	191,0
Energieverbruik van kookplaat	Wh/kg	191,3
Deze kookplaat voldoet aan EN 60350-2

Tips voor energiebesparing

Kookplaat

- Gebruik pannen met een platte bodem.

- Gebruik pannen met geschikte afmeting.

- Gebruik pannen met deksel.

- Gebruik zo min mogelijk vloeistof of vet.

- Verlaag de stand als de vloeistof begint te koken.

EG-conformiteitsverklaring

CE We verklaren dat onze producten voldoen aan de van toepassing zijnde Europese richtlijnen, besluiten en voorschriften in de normen waarnaar wordt verwezen.

Dit apparaat werd uitsluitend ontworpen voor huishoudelijk gebruik. Het gebruik voor andere doeleinden (zoals het verwarmen van een ruimte) is niet toegestaan en gevaarlijk.

De bedieningsinstructies zijn van toepassing op verschillende modellen. U kunt verschillen opmerken tussen deze instructies en uw model.

Afvoeren van uw oude machine

Dit symbool op het product of op de verpakking geeft aan dat dit product niet mag worden behandeld als huishoudelijk afval. In plaats daarvan moet het worden gebracht naar het geschikte verzamelpunt voor de recyclage van elektrische en elektronische apparatuur. Door de correcte afvalverwerking van dit product helpt u mee aan de voorkoming van potentiële negatieve gevolgen voor het milieu en de menselijke gezondheid, die wel zouden kunnen ontstaan door foutieve afvalverwerking van dit product. Voor meer informatie over de recycling van dit product, kunt u contact opnemen met uw plaatselijk stadskantoor, de afvalservice voor huishoudelijk afval of de winkel waar u dit product hebt aangeschaft.
