Producttype	USB 2.0 videograbber
Merk	SilverCrest
Model	VG 2000
Afmetingen (ca.)	8 x 4 x 2 cm
Gewicht (ca.)	50 g
Voeding	USB, 5 V
Video-ingangen	Composite (Cinch geel), S-Video, SCART (via adapter)
Audio-ingangen	Stereo-Cinch (rood/wit)
Videosystemen	PAL, SECAM, NTSC
Videoformaat	MPEG-1/2/4, tot 720x576 pixels (PAL)
Beeldsnelheid	Tot 25 fps (PAL)
Beeldformaten	BMP, JPG (snapshot)
Interface	USB 2.0 (niet compatibel met USB 1.1)
Systeemvereisten	PC vanaf Pentium 4, 1 GHz, 512 MB RAM, geluidskaart, Windows XP/Vista of hoger
Inhoud van de verpakking	Videograbber, SCART-adapter, Composite-kabel, Audio-adapterkabel, S-Videokabel, USB-verlengkabel, aansluitadapter, software-cd, handleiding
Reiniging	Afvegen met een vochtige doek; geen oplosmiddelen of agressieve reinigingsmiddelen gebruiken
Veiligheidsinstructies	Beschermen tegen vocht, stoten, stof, hitte; behuizing niet openen; uit de buurt van kinderen houden
Garantie	36 maanden (afhankelijk van het land)
Fabrikant	TARGA GmbH, Postfach 22 44, D-59482 Soest

Veelgestelde vragen - VG 2000 SILVERCREST

Hoe installeer ik de SilverCrest VG 2000 videograbber?

Welke besturingssystemen worden ondersteund?

Waarom wordt mijn videograbber niet herkend?

Kan ik de videograbber met een USB-hub gebruiken?

Waarom is de opgenomen video zwart/wit?

Kan ik kopieerbeveiligde video's opnemen?

Welke videoformaten worden ondersteund?

Kan ik de videograbber ook als audio-grabber gebruiken?

Hoe reinig ik de videograbber?

De videograbber wordt als USB-apparaat herkend, maar de software toont geen beeld. Wat te doen?

GEBRUIKSAANWIJZING VG 2000 SILVERCREST

Gebruikershandleiding en service-informatie

VG 2000

Inhalt

Veiligheidsaanwijzingen 16

Veilig gebruik.... 16

Bedoeld gebruik 17

Kinderen....17

Elektromagnetische compatibiliteit.... 17

Gegevensbeveiliging....18

Reinigen 18

Conformiteit....18

Afvoeren van oude apparatuur 18

Inleiding 19

Wat mag worden gereproduceerd? 19

Systeemeisen....19

Kenmerken van de videograbber....19

Levering 20

In gebruik nemen 21

De software installeren 21

Overzicht aansluitingen....22

Aansluiten op de PC 23

Audio-adapterkabel 24

Bijlage 25

Hulp bij storingen 25

Garantieaanwijzingen....26

Veiligheidsaanwijzingen

Lees onderstaande aanwijzingen grondig door voordat u het apparaat voor de eerste keer gebruikt en neem alle waarschuwingen in acht, zelfs wanneer u ervaren bent in de omgang met elektronische apparatuur. Bewaar deze handleiding goed om er ook later op terug te kunnen vallen. Wanneer u het apparaat verkoopt of doorgeeft, geef dan in ieder geval ook deze handleiding erbij.

Veilig gebruik

• Volg de gebruiksaanwijzing van uw computer op.
• Houd het apparaat vrij van vocht en voorkom schokken, stof, warmte en direct zonlicht om storingen te voorkomen.
• Open nooit de behuizing van het apparaat. U brengt het apparaat mogelijk onherstelbare schade toe. Bovendien vervalt daardoor de garantie.
• Laat kinderen nooit zonder toezicht met elektrische apparatuur spelen. Kinderen kunnen eventuele gevaren niet altijd juist inschatten. Kleine onderdelen kunnen bij inslikken levensgevaarlijk zijn. Houd ook het verpakkingsmateriaal buiten bereik van kinderen in verband met gevaar voor verstikking.
• Wacht met het in gebruik nemen van het apparaat na transport tot het op omgevingstemperatuur is. Bij grote veranderingen in temperatuur of luchtvochtigheid kan zich door condensatie vocht vormen wat kortsluiting kan veroorzaken.
• Pak alle kabels altijd vast bij de connector en trek nooit aan de kabel zelf. Plaats geen zware voorwerpen op de kabels en let erop dat ze niet knikken, met name bij de connectoren en de aansluitingen. Maak nooit knopen in kabels en bind ze niet samen met andere kabels. Alle kabels moeten zo worden gelegd dat niemand erop kan gaan staan en dat ze niemand in de weg liggen.

Bedoeld gebruik

De SilverCrest USB 2.0 Video Grabber VG 2000 converteert analoge informatie, b.v. van een videocamera, in digitale informatie die vervolgens op een PC kan worden opgeslagen en bewerkt. Het apparaat kan uitsluitend op een USB 2.0-aansluting worden gebruikt. De USB 1.1-standaard wordt niet ondersteund. Het apparaat mag niet op een USB 1.1-aansluiting worden aangesloten.

Dit is een informatietechnologisch apparaat. Het mag uitsluitend worden gebruikt voor privédoeleinden en niet voor industriële of commerciële doeleinden. Het onderhavige product is niet bedoeld voor gebruik in medische of levensreddende of -ondersteunende toepassingen. Bovendien mag het apparaat niet buiten afgesloten ruimten en in tropische klimaatzones worden gebruikt. Er mogen uitsluitend aansluitkabels en externe apparatuur worden gebruikt die vanuit veiligheidstechnisch oogpunt en met betrekking tot elektromagnetische compatibiliteit en de mate van afscherming overeenstemmen met het onderhavige apparaat. Dit apparaat voldoet aan alle voor CE-markering relevante richtlijnen en normen. Wijzigingen aan het apparaat, die niet door de fabrikant zijn toegestaan, kunnen de overeenstemming met deze richtlijnen en normen teniet doen. Gebruik uitsluitend de door de fabrikant vermelde accessoires. Wanneer u het apparaat niet in Duitsland gebruikt, moet u de nationale voorschriften en wetgeving van het betreffende land in acht nemen. Zorg bij het aansluiten dat de kabels niet strak staan en dat de connectoren niet mechanisch worden belast!

Kinderen

Elektrische apparatuur behoort niet in kinderhanden. Laat kinderen nooit zonder toezicht elektrische apparatuur gebruiken. Kinderen kunnen eventuele gevaren niet altijd juist inschatten. Houd ook het verpakkingsmateriaal buiten bereik van kinderen in verband met gevaar voor verstikking.

Elektromagnetische compatibiliteit

Bij aansluiting van het apparaat moeten de regels voor elektromagnetische compatibiliteit (EMC) in acht worden genomen. Houd tenminste één meter afstand van hoogfrequente en magnetische storingsbronnen (b.v. TV-toestel, luidsprekerboxen, mobiele telefoon, enz.) om storingen en gegevensverlies te voorkomen.

Gegevensbeveiliging

Let op: maak elke keer na het bijwerken van uw gegevens een reservekopie op een extern geheugenmedium. Er bestaat geen recht op schadevergoeding voor gegevensverlies of voor gevolgschade door gegevensverlies.

Reinigen

Let op! De apparaten bevatten geen te onderhouden of te reinigen delen. Open nooit de behuizing van het apparaat om risico's te voorkomen. Zorg dat de onderdelen niet vuil worden. Gebruik geen oplosmiddelen of bijtende of gasvormige reinigingsmiddelen. Reinig het apparaat zonodig met een vochtige doek.

Conformiteit

Dit apparaat voldoet volledig aan de essentiële eisen en relevante voorschriften van de EMC-richtlijn 2004/108/EC.

Meer informatie over de conformiteit van dit apparaat vindt u op de website www.service.targa.de. De conformiteitsverklaring vindt u eveneens achterin deze bedieningshandleiding.

Afvoeren van oude apparatuur

Wanneer dit symbool van een doorgekruiste afvalcontainer op een product is aangebracht, valt het onder de Europese richtlijn 2002/96/EC. Alle elektrische en elektronische apparatuur moet, gescheiden van het huisvuil, via daarvoor aangewezen inzamelpunten worden afgevoerd.

Door een juiste afvoer van oude apparatuur voorkomt u schade aan het milieu en uw gezondheid. Informatie over het afvoeren van oude apparatuur kunt u krijgen bij uw gemeente en bij de winkel waar u dit product hebt aangeschaft.

Inleiding

Wat mag worden gereproduceerd?

Dit apparaat is zo gemaakt dat kopieerbeveiligde inhoud niet kan worden opgenomen. Het is niet toegestaan dit apparaat te misbruiken om een kopieerbeveiliging te omzeilen. Wanneer u niet beschikt over het auteursrecht of over toestemming van de eigenaar van het auteursrecht, kan onrechtmatige reproductie een overtreding van nationale of internationale wetgeving inhouden en leiden tot strafvervolging.

Systeemeisen

Computer PC/AT-compatibele computer met geluidskaart

Processor

vanaf

Pentium 4 op 1 GHz of meer

Besturingssysteem Windows ^® XP/Vista ^TM of hoger

Werkgeheugen 512 MB of meer

Aansluiting USB 2.0-interface

Kenmerken van de videograbber

• High Speed USB 2.0 voor optimale opnamekwaliteit
• Directe conversie naar MPEG 1/2/4-formaat; ideaal voor digitale bewerking
• Tot 25 beelden per seconde bij een resolutie van maximaal 720 x 576 pixels (PAL)
• Analoge composiet- en S-Video-ingang
• Ondersteunt SnapShot (enkel beeld) en softwarematige instelling van helderheid, contrast, kleur, verzadiging en scherpte

Levering

1 SilverCrest USB 2.0 Video Grabber
2 SCART-adapter
3 Videokabel (tulp-tulp)
4 Stereokabel (tulp-3,5mm mini-jack)
5 S-Videokabel
6 USB-aansluitkabel / verlengkabel
7 Audio-/video-aansluitadapter:
8 Installatie- en toepassingssoftware (niet afgebeeld)
9 Gebruiksaanwijzing met garantiekaart (niet afgebeeld)

In gebruik nemen

De software installeren

Voordat u het apparaat aansluit, moet u eerst de vereiste software (stuurprogramma en toepassingen) installeren.

Bij de installatie van (stuur)programma's kunnen belangrijke bestanden worden overschreven en gewijzigd. Om bij eventuele problemen na de installatie terug te kunnen grijpen op de oorspronkelijke bestanden, moet u voorafgaand aan de installatie van de programma's een backup maken van de inhoud van uw harde schijf.

Wanneer uw besturingssysteem zo is ingesteld, dat de installatie van software en stuurprogramma's uitsluitend wordt uitgevoerd wanneer deze zijn ondertekend (door Microsoft vrijgegeven), verschijnt een betreffend dialoogvenster. Dit betekent niet dat het stuurprogramma gebreken vertoont, maar alleen dat de Microsoft-ondertekening ontbreekt. U kunt deze waarschuwing negeren. Klik op "Verder" om het stuurprogramma te installeren.

• Plaats de meegeleverde CD-ROM. De installatie start automatisch.
• Installeer de software (PowerDirector) en het stuurprogramma (Device Driver) aan de hand van de aanwijzingen op het scherm.
• Start na de installatie uw PC opnieuw op om de installatieprocedure te voltooien.

Wanneer de installatieassistent niet automatisch start nadat u de CD-ROM hebt geplaatst, is de autorunfunctie van het CD-station uitgeschakeld. Handel in dat geval als volgt:

• Klik op de schermknop "Start" om het startmenu te openen.
• Klik op "Uitvoeren...".
• Voer nu de letter in van het CD-ROM-station, gevolgd door een dubbele punt en de programmanaam "autorun" (b.v. D:autorun).
• Bevestig de invoer met een klik op de schermknop "OK".

Een beschrijving van de software vindt u ook op de CD-ROM.

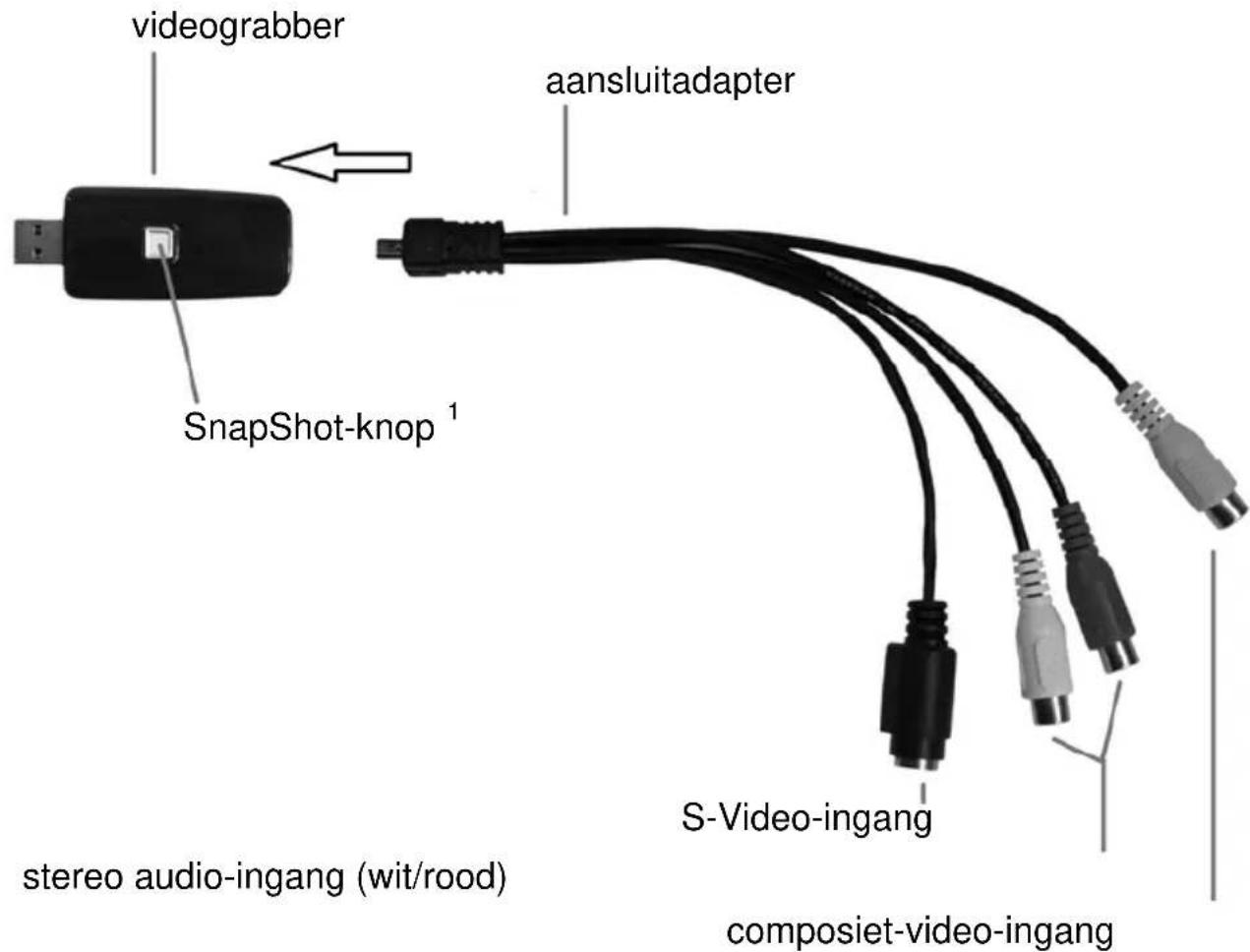

Overzicht aansluitingen

Sluit de aansluitadapter (7) aan op de videograbber (1). Steek daarvoor de mini-USB-connector van de aansluitadapter in de aansluiting aan de achterzijde van de videograbber (zie afbeelding).

Aansluiten op de PC

Om met de videograbber te kunnen opnemen, moet eerst de software worden geïnstalleerd. Is dat nog niet gebeurd, ga dan naar het hoofdstuk "De software installeren" en voer de aanwijzingen daar uit.

• Sluit de aansluitadapter (7) aan op de videograbber (1) zoals weergegeven in bovenstaande afbeelding.
• Sluit de video-uitgang van de bron (b.v. videocamera) aan op de videograbber. U hebt daarbij de keuze uit de volgende aansluitmogelijkheden:

Composiet-videosignaal

• Sluit één zijde van de videokabel (item 3, gele connector aan beide uiteinden) aan op de video-ingang (geel) van de aansluitadapter.
• Sluit het andere uiteinde van de videokabel (3) aan op een vrije videouitgang van de bron (doorgaans een gele aansluiting).

S-Videosignaal

• Sluit één zijde van de S-Videokabel (item 5, identieke connectoren aan beide uiteinden) aan op de S-Video-ingang (zwart) van de aansluitadapter.
• Sluit het andere uiteinde van de S-Videokabel (5) aan op een vrije S-Video-uitgang van de bron.

SCART-adapter

Wanneer uw bron niet beschikt over een video- of S-Video-uitgang, kunt u de meegeleverde SCART-adapter (2) gebruiken.

- Sluit naar keuze de S-Videokabel (item 5, identieke connectoren aan beide uiteinden) of de videokabel (item 3, gele connector aan beide uiteinden) aan op de SCART-adapter.

- Sluit de SCART-adapter aan op een vrije SCART-uitgang van de bron.

- Sluit de audio-uitgang van de bron aan op de videograbber. Gebruik daarvoor de audio-adapterkabel (4) met de rode en de witte tulpstekker.

• Steek de USB-connector van de videograbber in een vrije USB 2.0-poort van de ingeschakelde PC. Wanneer de aansluiting moeilijk toegankelijk is, kunt u de meegeleverde verlengkabel gebruiken (6). Sluit de videograbber zo mogelijk rechtstreeks (dus niet via een USB-hub) aan op de PC. Gebruik het apparaat uitsluitend op een USB 2.0-aansluting.
• Het besturingssysteem herkent de videograbber automatisch. Volg de meldingen op het beeldscherm.
• Gebruik de meegeleverde software om van de bron op te nemen. De software beschikt over uitgebreide bedieningsaanwijzingen in elektronische vorm. Start daarvoor de betreffende programma's.

Audio-adapterkabel

Met de audio-adapterkabel (item 4, stereokabel tulp-3,5 mm mini-jack) kunt u de audiobron ook rechtstreeks op de PC aansluiten en het apparaat zo als audiograbber gebruiken.

Handel daarvoor als volgt:

• Sluit de audiobron rechtstreeks aan op de audio-ingang van de geluidskaart. Gebruik daarvoor de audio-adapterkabel (4).
• Start het programma “Cyberlink PowerDirector” en selecteer het microfoonpictogram.
• Selecteer de optie "Instellingen".
• Selecteer hier als "Audioapparatuur" de geluidskaart (niet Video Grabber Capture!).
• Selecteer vervolgens met de schermknop "Mixer" de opnamebron voor de geluidskaart.

Bijlage

Hulp bij storingen

De aangesloten videograbber wordt niet door het besturingssysteem herkend.

Controleer alle aansluitingen.

Gebruikt u een besturingssysteem dat wordt ondersteund?

USB-apparaten worden als nieuw herkend en de stuurprogramma's moeten worden geïnstalleerd

Wanneer een USB-apparaat op een nieuwe poort wordt aangesloten, krijgt het een nieuwe ID. Dan is meestal installatie van het stuurprogramma vereist, ook wanneer dat al was geïnstalleerd.

Met de S-Videokabel opgenomen video wordt zwart/wit afgespeeld.

De weergevende bron moet worden omgeschakeld naar S-Video.

Foutmelding dat de video is beveiligd.

Het kopieerbeveiligingssysteem is geactiveerd. Dit materiaal kan niet worden gekopieerd.

Technische gegevens

Video-ingang tulpaansluiting (geel) / S-Video-aansluiting (zwart)

Audio-ingang tulpaansluitingen (rood/wit)

Videosysteem PAL, SECAM, NTSC

Videoformaat MPEG 720x576 pixels

Afbeeldingformaat BMP, JPG

Interface USB 2.0

Garantieaanwijzingen

Garantie 36 maanden vanaf koopdatum

Netherlands

Belangrijke informatie met betrekking tot de garantie

SILVERCREST®

Geachte klant,

Hartelijk dank voor uw beslissing om een SILVERCREST-product te kopen.

U wordt verzocht, vóór ingebruikneming van uw SILVERCREST-product de bijgevoegde documentatie of onlinehulp zorgvuldig door te lezen. Mocht er een keer een probleem ontstaan dat op deze wijze niet opgelost kan worden, adviseren wij u contact op te nemen met onze hotline.

Als er geen telefonische oplossing mogelijk is, krijgt u een behandelingsnummer (RMA) dat u samen met een kopie van het koopbewijs bij het apparaat dient te voegen. Nadat u het apparaat transportveilig en neutraal heeft verpakt, stuurt u het voor de afwikkeling van de garantie onder vermelding van het RMA-nummer aan de buitenkant van het pakje naar het adres dat onze hotlinemedewerker u noemt. Na ontvangst van het apparaat worden aanwezige productie- en materiaalfouten gratis door ons verholpen.

Actuele informaries en antwoorden op veelgestelde vragen krijgt u in het internet onder: www.silvercrest.cc

Deze garantie is geldig in Nederland.

Uw wettelijke garanties jegens de verkoper bestaan naast deze garantie en worden hierdoor niet beperkt.

36

MONTH WARRANTY

(Houd uw serienummer gereed!)

Fabrikant:

TARGA GmbH

Postfach 22 44

D-59482 Soest

www.silvercrest.cc

CE
